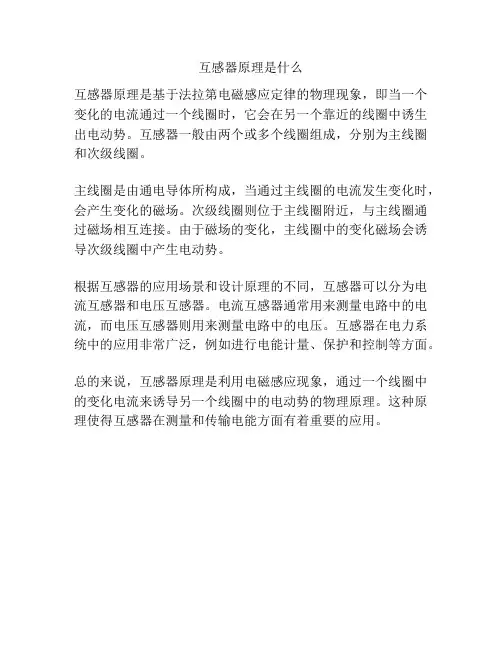

互感器原理是什么
互感器原理是基于法拉第电磁感应定律的物理现象，即当一个变化的电流通过一个线圈时，它会在另一个靠近的线圈中诱生出电动势。
互感器一般由两个或多个线圈组成，分别为主线圈和次级线圈。
主线圈是由通电导体所构成，当通过主线圈的电流发生变化时，会产生变化的磁场。
次级线圈则位于主线圈附近，与主线圈通过磁场相互连接。
由于磁场的变化，主线圈中的变化磁场会诱导次级线圈中产生电动势。
根据互感器的应用场景和设计原理的不同，互感器可以分为电流互感器和电压互感器。
电流互感器通常用来测量电路中的电流，而电压互感器则用来测量电路中的电压。
互感器在电力系统中的应用非常广泛，例如进行电能计量、保护和控制等方面。
总的来说，互感器原理是利用电磁感应现象，通过一个线圈中的变化电流来诱导另一个线圈中的电动势的物理原理。
这种原理使得互感器在测量和传输电能方面有着重要的应用。

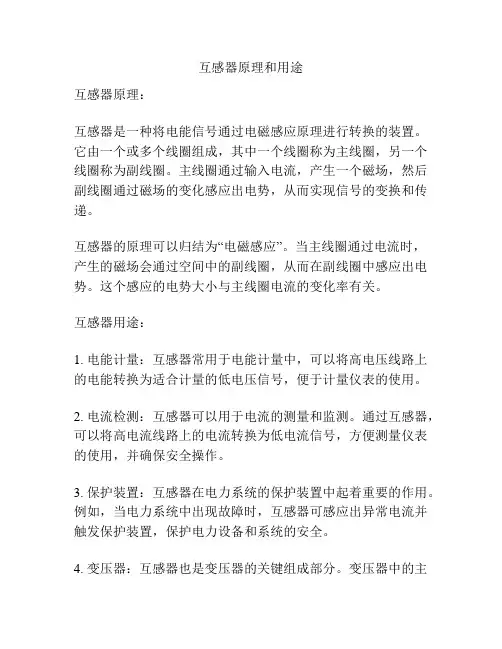

互感器原理和用途
互感器原理：
互感器是一种将电能信号通过电磁感应原理进行转换的装置。
它由一个或多个线圈组成，其中一个线圈称为主线圈，另一个线圈称为副线圈。
主线圈通过输入电流，产生一个磁场，然后副线圈通过磁场的变化感应出电势，从而实现信号的变换和传递。
互感器的原理可以归结为“电磁感应”。
当主线圈通过电流时，产生的磁场会通过空间中的副线圈，从而在副线圈中感应出电势。
这个感应的电势大小与主线圈电流的变化率有关。
互感器用途：
1. 电能计量：互感器常用于电能计量中，可以将高电压线路上的电能转换为适合计量的低电压信号，便于计量仪表的使用。
2. 电流检测：互感器可以用于电流的测量和监测。
通过互感器，可以将高电流线路上的电流转换为低电流信号，方便测量仪表的使用，并确保安全操作。
3. 保护装置：互感器在电力系统的保护装置中起着重要的作用。
例如，当电力系统中出现故障时，互感器可感应出异常电流并触发保护装置，保护电力设备和系统的安全。
4. 变压器：互感器也是变压器的关键组成部分。
变压器中的主
线圈和副线圈就是互感器的具体实现。
电能通过互感器的相互感应原理，在主副线圈之间进行电压变换。
5. 电力监测：互感器在电力监测系统中被广泛应用。
通过互感器感应出的电压和电流信号可以被监测设备捕捉和分析，用于电力质量监测、电能管理等方面。
总结来说，互感器是一种将电能信号通过电磁感应原理进行转换的装置。
它的主要用途包括电能计量、电流检测、保护装置、变压器和电力监测等领域。
为了测量高电压交流电路内的电压，必须使用电压互感器将高电压变换成低电压，利用互感器的变比关系，配备适当的电压表计进行测量。
同时电压互感器也是电力系统的继电保护、自动控制、信号指示等方面不可缺少的设备。
一、电磁式电压互感器基本结构1.电磁式电压互感器简介电磁式电压互感器(TV)就是一个小容量的变压器，容量小，结构紧凑，但要求有足够的测量准确度。
实际应用中为了r使用灵活和制造方便，大部分电磁式电压水有屈制造成串租由于电压互感器的容量较小，只有几十到儿百伏安所以不管要散热器等冷却装置。
根据其绝缘方式的不同，分为干式、环氧树脂浇注式、SF。
和油浸式四种。
油浸式和干式电压互感器外形如图所示。
油浸式电压互感器干式电压互感器2.基本结构电磁式电压互感器按结构原理可分为单级式和串级式两种。
(1)单级式电压互感器。
主要应用于35kV及以下系统。
其铁心与绕组置于接地的油箱内，高压引线通过套管引出。
高压引出线有两种方式，一种是只有个高压套管引出，高压端尾需接地:另一种是有两个高压套管引出，高压尾端可接高压或接地。
(2)串级式电压互感器结构。
应用于60kV及以上系统。
其铁心和绕组均装在瓷箱里，绕组及绝缘全浸在油中，以提高绝缘强度，瓷箱既起高压出线套管的作用，又代替了油箱。
它由金属膨胀器、套管、器身、基座及其他部件组成。
铁心采用优质硅钢片加工而成，叠成口字形，铁心上柱套有平衡绕组、一次绕组，下柱套有平衡绕组、次绕组、测量绕组、保护绕组及剩余电压绕组，器身由绝缘材料固定在用钢板焊成的基座上，装在充满变压器油的瓷箱内。
一次绕组A端由上部接线，其余所有绕组均通过基座上的小套管引出，瓷箱顶部装有金属膨胀器，使变压器油与大气隔离，防止油受潮和老化，并可通过油位窗观测到膨胀器的工作状态。
二、工作原理1.单相电压互感器单相电压互感器常用于10 -35kV电压等级的户外装置。
电压互感器一次绕组的额定电压为系统相电压，由三台电压互感器接成YO接线，中性点接地。

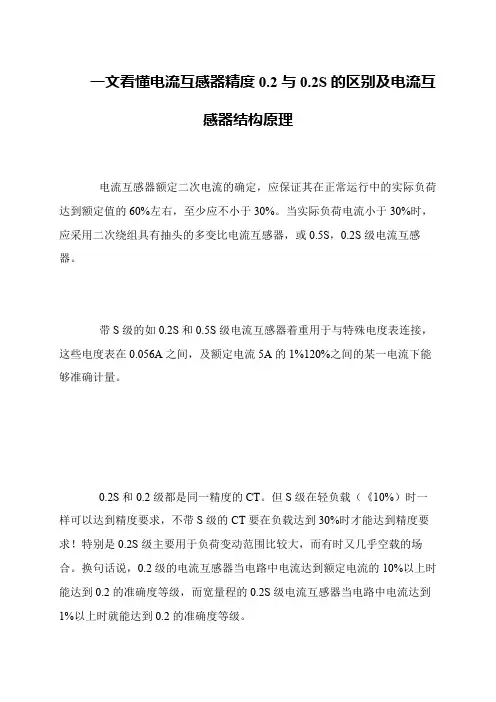

一文看懂电流互感器精度0.2与0.2S的区别及电流互
感器结构原理
电流互感器额定二次电流的确定，应保证其在正常运行中的实际负荷达到额定值的60%左右，至少应不小于30%。
当实际负荷电流小于30%时，应采用二次绕组具有抽头的多变比电流互感器，或0.5S，0.2S级电流互感器。
带S级的如0.2S和0.5S级电流互感器着重用于与特殊电度表连接，这些电度表在0.056A之间，及额定电流5A的1%120%之间的某一电流下能够准确计量。
0.2S和0.2级都是同一精度的CT。
但S级在轻负载（《10%）时一样可以达到精度要求，不带S级的CT要在负载达到30%时才能达到精度要求！特别是0.2S级主要用于负荷变动范围比较大，而有时又几乎空载的场合。
换句话说，0.2级的电流互感器当电路中电流达到额定电流的10%以上时能达到0.2的准确度等级，而宽量程的0.2S级电流互感器当电路中电流达到1%以上时就能达到0.2的准确度等级。

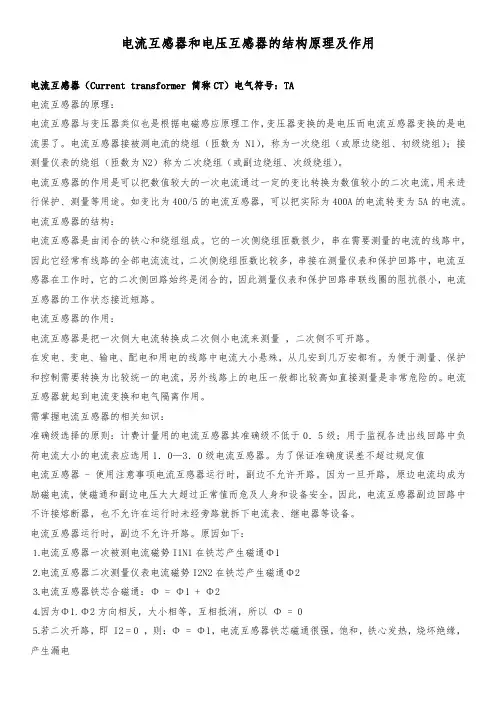

电流互感器和电压互感器的结构原理及作用电流互感器（Current transformer 简称CT）电气符号：TA电流互感器的原理：电流互感器与变压器类似也是根据电磁感应原理工作，变压器变换的是电压而电流互感器变换的是电流罢了。
电流互感器接被测电流的绕组（匝数为N1），称为一次绕组（或原边绕组、初级绕组）；接测量仪表的绕组（匝数为N2）称为二次绕组（或副边绕组、次级绕组）。
电流互感器的作用是可以把数值较大的一次电流通过一定的变比转换为数值较小的二次电流，用来进行保护、测量等用途。
如变比为400/5的电流互感器，可以把实际为400A的电流转变为5A的电流。
电流互感器的结构：电流互感器是由闭合的铁心和绕组组成。
它的一次侧绕组匝数很少，串在需要测量的电流的线路中，因此它经常有线路的全部电流流过，二次侧绕组匝数比较多，串接在测量仪表和保护回路中，电流互感器在工作时，它的二次侧回路始终是闭合的，因此测量仪表和保护回路串联线圈的阻抗很小，电流互感器的工作状态接近短路。
电流互感器的作用：电流互感器是把一次侧大电流转换成二次侧小电流来测量，二次侧不可开路。
在发电、变电、输电、配电和用电的线路中电流大小悬殊，从几安到几万安都有。
为便于测量、保护和控制需要转换为比较统一的电流，另外线路上的电压一般都比较高如直接测量是非常危险的。
电流互感器就起到电流变换和电气隔离作用。
需掌握电流互感器的相关知识：准确级选择的原则：计费计量用的电流互感器其准确级不低于0．5级；用于监视各进出线回路中负荷电流大小的电流表应选用1．0—3．0级电流互感器。
为了保证准确度误差不超过规定值电流互感器 - 使用注意事项电流互感器运行时，副边不允许开路。
因为一旦开路，原边电流均成为励磁电流，使磁通和副边电压大大超过正常值而危及人身和设备安全。
因此，电流互感器副边回路中不许接熔断器，也不允许在运行时未经旁路就拆下电流表、继电器等设备。
电流互感器运行时，副边不允许开路。

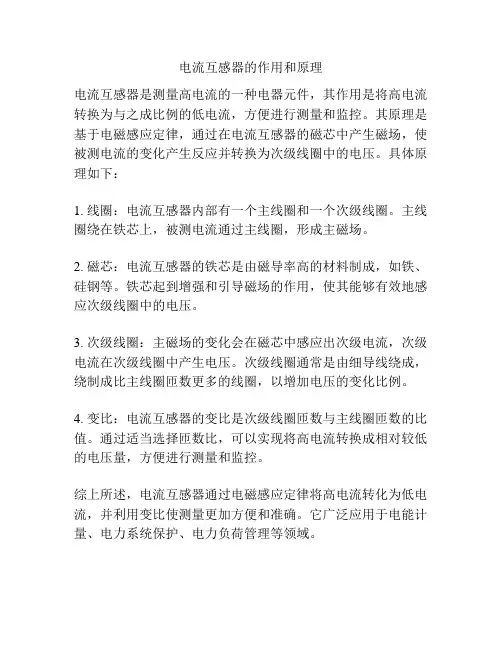

电流互感器的作用和原理
电流互感器是测量高电流的一种电器元件，其作用是将高电流转换为与之成比例的低电流，方便进行测量和监控。
其原理是基于电磁感应定律，通过在电流互感器的磁芯中产生磁场，使被测电流的变化产生反应并转换为次级线圈中的电压。
具体原理如下：
1. 线圈：电流互感器内部有一个主线圈和一个次级线圈。
主线圈绕在铁芯上，被测电流通过主线圈，形成主磁场。
2. 磁芯：电流互感器的铁芯是由磁导率高的材料制成，如铁、硅钢等。
铁芯起到增强和引导磁场的作用，使其能够有效地感应次级线圈中的电压。
3. 次级线圈：主磁场的变化会在磁芯中感应出次级电流，次级电流在次级线圈中产生电压。
次级线圈通常是由细导线绕成，绕制成比主线圈匝数更多的线圈，以增加电压的变化比例。
4. 变比：电流互感器的变比是次级线圈匝数与主线圈匝数的比值。
通过适当选择匝数比，可以实现将高电流转换成相对较低的电压量，方便进行测量和监控。
综上所述，电流互感器通过电磁感应定律将高电流转化为低电流，并利用变比使测量更加方便和准确。
它广泛应用于电能计量、电力系统保护、电力负荷管理等领域。

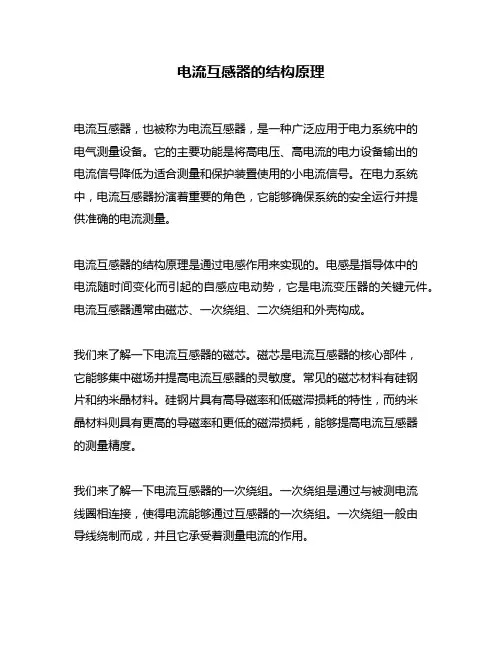

电流互感器的结构原理电流互感器，也被称为电流互感器，是一种广泛应用于电力系统中的电气测量设备。
它的主要功能是将高电压、高电流的电力设备输出的电流信号降低为适合测量和保护装置使用的小电流信号。
在电力系统中，电流互感器扮演着重要的角色，它能够确保系统的安全运行并提供准确的电流测量。
电流互感器的结构原理是通过电感作用来实现的。
电感是指导体中的电流随时间变化而引起的自感应电动势，它是电流变压器的关键元件。
电流互感器通常由磁芯、一次绕组、二次绕组和外壳构成。
我们来了解一下电流互感器的磁芯。
磁芯是电流互感器的核心部件，它能够集中磁场并提高电流互感器的灵敏度。
常见的磁芯材料有硅钢片和纳米晶材料。
硅钢片具有高导磁率和低磁滞损耗的特性，而纳米晶材料则具有更高的导磁率和更低的磁滞损耗，能够提高电流互感器的测量精度。
我们来了解一下电流互感器的一次绕组。
一次绕组是通过与被测电流线圈相连接，使得电流能够通过互感器的一次绕组。
一次绕组一般由导线绕制而成，并且它承受着测量电流的作用。
接下来，我们来了解一下电流互感器的二次绕组。
二次绕组是通过与测量和保护装置相连接，将步骤3的小电流信号输出。
当一次绕组中的电流变化时，通过互感作用，二次绕组中也会产生相应的电流变化，从而实现电流信号的降压放大。
我们来了解一下电流互感器的外壳。
外壳是保护电流互感器内部元件不受外界环境和损坏的作用。
通常情况下，外壳由绝缘材料制成，以确保电流互感器的安全运行。
在电力系统中，电流互感器扮演着至关重要的角色。
它不仅可以提供准确的电流测量，还可以实现对电力系统的保护。
在过载或短路情况下，电流互感器能够及时检测到异常电流，并触发保护装置，保障系统的安全运行。
在个人观点上，电流互感器作为电力系统中的关键设备，其结构原理对于电力系统的可靠运行起着重要的作用。
通过合理的结构设计和科学的制造工艺，电流互感器能够提供稳定、准确的电流测量，进而保护电力设备和维护系统的运行安全。

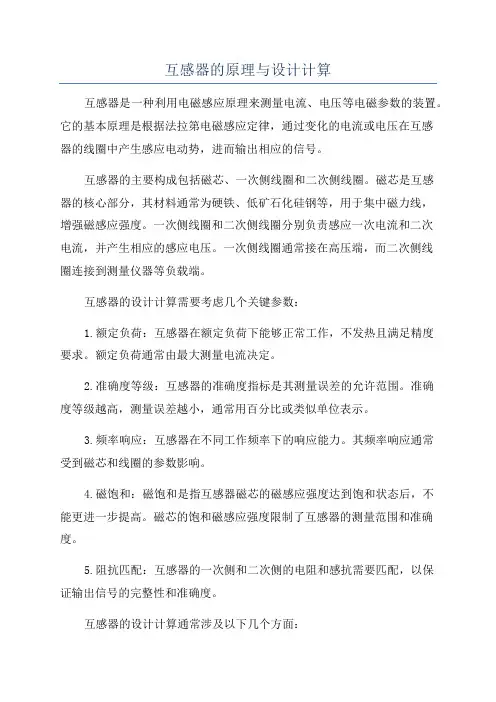

互感器的原理与设计计算互感器是一种利用电磁感应原理来测量电流、电压等电磁参数的装置。
它的基本原理是根据法拉第电磁感应定律，通过变化的电流或电压在互感器的线圈中产生感应电动势，进而输出相应的信号。
互感器的主要构成包括磁芯、一次侧线圈和二次侧线圈。
磁芯是互感器的核心部分，其材料通常为硬铁、低矿石化硅钢等，用于集中磁力线，增强磁感应强度。
一次侧线圈和二次侧线圈分别负责感应一次电流和二次电流，并产生相应的感应电压。
一次侧线圈通常接在高压端，而二次侧线圈连接到测量仪器等负载端。
互感器的设计计算需要考虑几个关键参数：1.额定负荷：互感器在额定负荷下能够正常工作，不发热且满足精度要求。
额定负荷通常由最大测量电流决定。
2.准确度等级：互感器的准确度指标是其测量误差的允许范围。
准确度等级越高，测量误差越小，通常用百分比或类似单位表示。
3.频率响应：互感器在不同工作频率下的响应能力。
其频率响应通常受到磁芯和线圈的参数影响。
4.磁饱和：磁饱和是指互感器磁芯的磁感应强度达到饱和状态后，不能更进一步提高。
磁芯的饱和磁感应强度限制了互感器的测量范围和准确度。
5.阻抗匹配：互感器的一次侧和二次侧的电阻和感抗需要匹配，以保证输出信号的完整性和准确度。
互感器的设计计算通常涉及以下几个方面：1.磁芯计算：根据互感器的额定负荷和工作条件，计算磁芯的尺寸和材料，以满足预定的磁通密度和最小磁饱和强度。
2.线圈计算：根据一次侧和二次侧的电流和匝数，计算线圈的长度、截面积、电阻和感抗。
同时，需要考虑线圈的温升和绝缘等级。
3.额定负荷计算：根据实际测量电流的最大值和额定负荷的选择，计算互感器的容量和功率因数。
4.阻抗匹配计算：根据互感器的负载要求，计算一次侧和二次侧的阻抗，并确定电源和负载的阻抗匹配关系，以保证输出信号的准确性。
5.准确度计算：根据互感器的准确度等级和设计误差要求，进行准确度计算，包括线性误差、相位误差等。
这些计算参数和步骤只是互感器设计的基本考虑点，具体的设计计算还需根据实际情况和应用要求进行调整和优化。

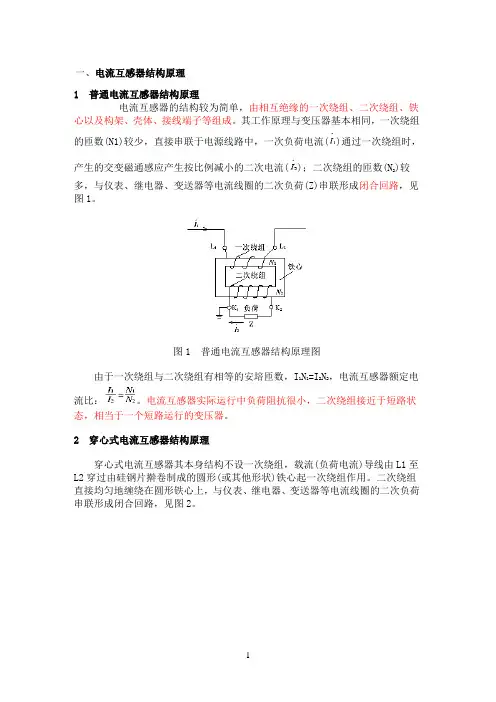

一、电流互感器结构原理1 普通电流互感器结构原理电流互感器的结构较为简单，由相互绝缘的一次绕组、二次绕组、铁心以及构架、壳体、接线端子等组成。
其工作原理与变压器基本相同，一次绕组的匝数(N1)较少，直接串联于电源线路中，一次负荷电流()通过一次绕组时，产生的交变磁通感应产生按比例减小的二次电流()；二次绕组的匝数(N2)较多，与仪表、继电器、变送器等电流线圈的二次负荷(Z)串联形成闭合回路，见图1。
图1 普通电流互感器结构原理图由于一次绕组与二次绕组有相等的安培匝数，I1N1=I2N2，电流互感器额定电流比：。
电流互感器实际运行中负荷阻抗很小，二次绕组接近于短路状态，相当于一个短路运行的变压器。
2 穿心式电流互感器结构原理穿心式电流互感器其本身结构不设一次绕组，载流(负荷电流)导线由L1至L2穿过由硅钢片擀卷制成的圆形(或其他形状)铁心起一次绕组作用。
二次绕组直接均匀地缠绕在圆形铁心上，与仪表、继电器、变送器等电流线圈的二次负荷串联形成闭合回路，见图2。
图2 穿心式电流互感器结构原理图由于穿心式电流互感器不设一次绕组，其变比根据一次绕组穿过互感器铁心中的匝数确定，穿心匝数越多，变比越小；反之，穿心匝数越少，变比越大，额定电流比：。
式中I1——穿心一匝时一次额定电流；n——穿心匝数。
3 特殊型号电流互感器3.1 多抽头电流互感器。
这种型号的电流互感器，一次绕组不变，在绕制二次绕组时，增加几个抽头，以获得多个不同变比。
它具有一个铁心和一个匝数固定的一次绕组，其二次绕组用绝缘铜线绕在套装于铁心上的绝缘筒上，将不同变比的二次绕组抽头引出，接在接线端子座上，每个抽头设置各自的接线端子，这样就形成了多个变比，见图3。
图3 多抽头电流互感器原理图例如二次绕组增加两个抽头，K1、K2为100/5，K1、K3为75/5，K3、K4为50/5等。
此种电流互感器的优点是可以根据负荷电流变比，调换二次接线端子的接线来改变变比，而不需要更换电流互感器，给使用提供了方便。

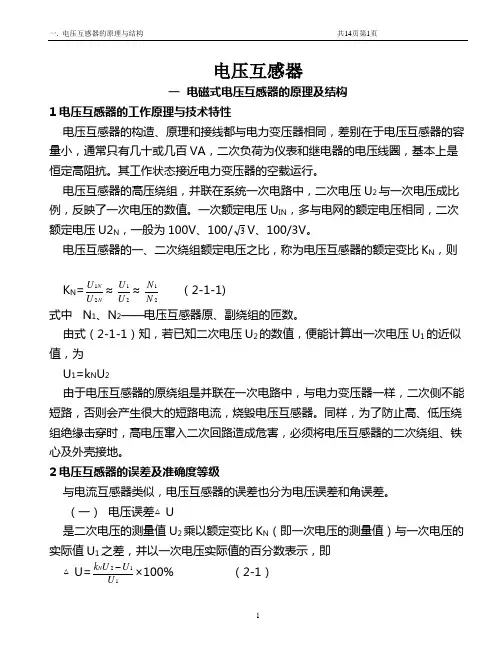

电压互感器一 电磁式电压互感器的原理及结构1电压互感器的工作原理与技术特性电压互感器的构造、原理和接线都与电力变压器相同，差别在于电压互感器的容量小，通常只有几十或几百VA ，二次负荷为仪表和继电器的电压线圈，基本上是恒定高阻抗。
其工作状态接近电力变压器的空载运行。
电压互感器的高压绕组，并联在系统一次电路中，二次电压U 2与一次电压成比例，反映了一次电压的数值。
一次额定电压U IN ，多与电网的额定电压相同，二次额定电压U2N ，一般为100V 、100/3V 、100/3V 。
电压互感器的一、二次绕组额定电压之比，称为电压互感器的额定变比K N ，则K N =NN U U 21≈21U U ≈21N N （2-1-1) 式中 N 1、N 2——电压互感器原、副绕组的匝数。
由式（2-1-1）知，若已知二次电压U 2的数值，便能计算出一次电压U 1的近似值，为U 1=k N U 2由于电压互感器的原绕组是并联在一次电路中，与电力变压器一样，二次侧不能短路，否则会产生很大的短路电流，烧毁电压互感器。
同样，为了防止高、低压绕组绝缘击穿时，高电压窜入二次回路造成危害，必须将电压互感器的二次绕组、铁心及外壳接地。
2电压互感器的误差及准确度等级与电流互感器类似，电压互感器的误差也分为电压误差和角误差。
（一） 电压误差△U是二次电压的测量值U 2乘以额定变比K N （即一次电压的测量值）与一次电压的实际值U 1之差，并以一次电压实际值的百分数表示，即△U=112U U U k N ×100% （2-1）（二）角误差δ折算到一次侧的二次电压U′2，逆时针方向转1800与一次电压U1之间的夹δ，并规定当-U′2超前U1时，δ角为正值，反之，δ角为负值。
（三）影响误差的因素电压互感器的误差与其工作情况的关系，可由电压互感器根据T形等值电路所作的向量图加以说明，如图2-1所示，其中二次侧各量均折算到一次侧，二次部分各相量省略未画，为了使相量显得清楚，放大了各阻抗压降部分的比例，并画出一条角误差的座标轴线（一）δ——（+）δ。
电压互感器结构及原理基础知识讲解目录一、电压互感器概述 (2)1.1 电压互感器的定义与分类 (3)1.2 电压互感器的应用领域 (3)二、电压互感器的结构组成 (4)2.1 电压互感器的一次侧 (5)2.2 电压互感器的二次侧 (6)2.3 电压互感器的关键部件 (7)三、电压互感器的基本原理 (8)3.1 电磁感应原理 (9)3.2 一次侧和二次侧的电气连接 (10)3.3 电压变换原理 (12)四、电压互感器的性能参数 (13)4.1 额定值及测量范围 (14)4.2 准确等级 (15)4.3 绝缘水平 (16)4.4 阻抗匹配 (17)五、电压互感器的安装与使用 (18)5.1 安装前的准备工作 (19)5.2 安装方法与步骤 (20)5.3 使用注意事项 (21)5.4 维护与检修 (22)六、电压互感器的发展趋势与应用前景 (23)6.1 新技术在电压互感器上的应用 (25)6.2 电压互感器在智能电网中的应用 (26)6.3 电压互感器在未来能源领域的发展前景 (27)一、电压互感器概述电压互感器(Voltage Transformer,简称VT)是一种用于测量和保护电力系统中高电压侧的电气设备。
它的主要功能是将高电压信号降低到适合仪表、继电器等设备使用的低电压信号，同时保证在系统故障时能够提供可靠的保护。
电压互感器广泛应用于电力系统的测量、监控、保护和控制等领域，对于确保电力系统的安全稳定运行具有重要意义。
电压互感器的工作原理基于电磁感应定律，即当两个线圈以一定的比例绕在一起时，它们之间会产生磁通量的变化，从而在另一个线圈中产生感应电动势。
电压互感器的一次线圈接在高压侧，二次线圈接在低压侧或仪表上。
当高压侧发生电压变化时，一次线圈中的磁通量也会随之变化，从而在二次线圈中产生相应的感应电动势，使低压侧的电压发生变化，实现高电压与低电压之间的变换。
电压互感器的种类繁多，根据一次侧和二次侧的绕组数量、结构形式以及使用环境等因素的不同，可以分为单相、三相、交直流等多种类型。
互感器的工作原理互感器是一种用于测量电流和电压的电气设备。
它是通过利用电磁感应原理来实现的。
互感器主要由一个铁芯和绕在铁芯上的线圈组成。
当电流通过绕线圈时，产生的磁场会感应出电压。
互感器的工作原理可以分为两种情况：互感器作为电流互感器和互感器作为电压互感器。
1. 电流互感器的工作原理：电流互感器用于测量大电流，通常在高压输电系统中使用。
它的工作原理是根据安培定律和法拉第电磁感应定律。
当被测电流通过互感器的一侧线圈时，产生的磁场会感应出另一侧线圈上的电压。
这个电压与被测电流成正比。
通过测量这个电压，可以确定被测电流的大小。
2. 电压互感器的工作原理：电压互感器用于测量高压系统中的电压。
它的工作原理是基于法拉第电磁感应定律。
当被测电压施加在互感器的一侧线圈上时，产生的磁场会感应出另一侧线圈上的电压。
这个电压与被测电压成正比。
通过测量这个电压，可以确定被测电压的大小。
互感器的工作原理可以进一步解释为以下几个步骤：1. 磁场产生：当通过互感器的一侧线圈（称为一次侧）的电流流过时，产生的磁场会穿过铁芯。
2. 磁场传递：磁场会从铁芯传递到另一侧线圈（称为二次侧）。
这个过程是通过铁芯的磁导率实现的。
3. 磁场感应：磁场在二次侧线圈中感应出电压。
根据法拉第电磁感应定律，当磁场的变化率发生时，会在线圈中产生感应电压。
4. 电压测量：通过测量二次侧线圈中的感应电压，可以确定一次侧电流或电压的大小。
互感器的工作原理使得它成为电力系统中不可或缺的组成部分。
它可以将高电流或高电压转换为低电流或低电压，以便进行安全测量和保护操作。
同时，互感器还可以提供隔离和绝缘功能，以保护测量设备和人员的安全。
总结起来，互感器是一种利用电磁感应原理来测量电流和电压的设备。
通过将电流或电压传递到另一侧线圈并测量感应电压，可以确定被测电流或电压的大小。
互感器在电力系统中起着重要的作用，用于测量和保护操作，并提供安全隔离和绝缘功能。
互感器的工作原理互感器是一种用于测量电流、电压和功率的重要电气设备。
它通过感应电流或者电压的变化来实现测量和监控电力系统中的电能参数。
互感器的工作原理基于法拉第电磁感应定律和安培环路定律。
互感器的基本结构包括一个铁芯和绕组。
铁芯通常由硅钢片制成，具有良好的磁导率和低磁滞损耗。
绕组则由导线绕制而成，分为一次绕组和二次绕组。
一次绕组通常与被测电流或者电压直接相连，而二次绕组则输出与一次绕组成正比的信号。
互感器的工作原理如下：1. 当通过一次绕组的电流变化时，产生的磁场也随之变化。
根据法拉第电磁感应定律，磁场的变化将感应出二次绕组中的电动势。
2. 二次绕组中的电动势与一次绕组中的电流成正比。
这是因为二次绕组的匝数通常比一次绕组的匝数多不少，从而使得感应到的电动势增大。
3. 通过测量二次绕组中的电动势，可以推导出一次绕组中的电流大小。
这样就实现了对电流的测量。
4. 类似地，当通过一次绕组的电压变化时，也会在二次绕组中感应出相应的电动势。
通过测量二次绕组中的电动势，可以推导出一次绕组中的电压大小。
互感器的工作原理可用以下公式表示：对于电流互感器：I1 / I2 = N1 / N2其中，I1是一次绕组中的电流，I2是二次绕组中的电流，N1是一次绕组的匝数，N2是二次绕组的匝数。
对于电压互感器：V1 / V2 = N1 / N2其中，V1是一次绕组中的电压，V2是二次绕组中的电压，N1是一次绕组的匝数，N2是二次绕组的匝数。
互感器通常具有高精度和线性度，可以在广泛的电流和电压范围内进行准确的测量。
它们广泛应用于电力系统中的保护、计量和监控等领域。
总结：互感器是一种基于电磁感应原理的电气设备，用于测量电流和电压。
它通过感应电流或者电压的变化，在二次绕组中产生与一次绕组成正比的电动势。
通过测量二次绕组中的电动势，可以推导出一次绕组中的电流或者电压大小。
互感器具有高精度和线性度，广泛应用于电力系统中的保护、计量和监控等领域。
