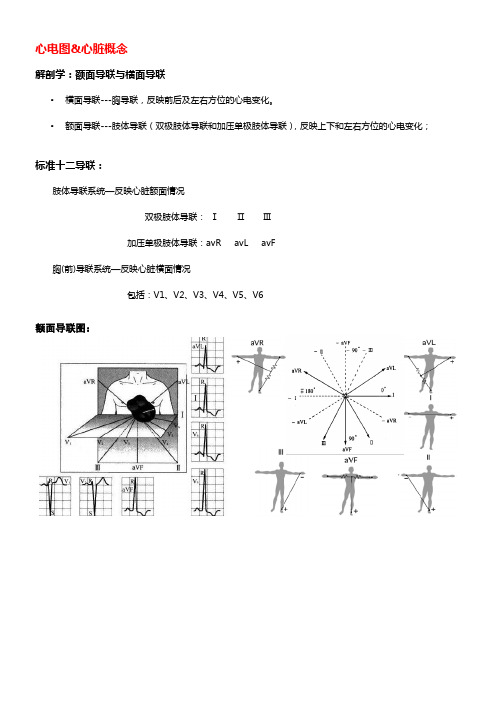

心电图&心脏概念解剖学：额面导联与横面导联•横面导联---胸导联，反映前后及左右方位的心电变化。
•额面导联---肢体导联（双极肢体导联和加压单极肢体导联），反映上下和左右方位的心电变化；标准十二导联：肢体导联系统—反映心脏额面情况双极肢体导联：ⅠⅡⅢ加压单极肢体导联：avR avL avF胸(前)导联系统—反映心脏横面情况包括：V1、V2、V3、V4、V5、V6额面导联图：国标线颜色接线：黄绿医生，阻（左）手阻（左）脚，右手举红旗QRS波“宽、窄、快、慢”四字原则。
心室是心脏疾病重中之重。
房室呈顺序的收缩和舒张，这种机械性活动是由“心电”决定。
心电图：电（兴奋）-----“机械活动”（收缩）特殊心肌普通心肌心电向量窦房结心房除极(收)--P波复极（舒）---Ta波先除极者先复极除极时心电由从右上至左下传导 ; 复极时心电由左下往右上宽度 < 振幅 <房室结房室交界区 P-R波传导减速作用宽度—希斯束心室除极(收)--QRS波复极（舒）---T波先除极者后复极除极自心内膜面开始往心外膜面扩布; 复极时自心外膜面开始往心内膜面扩布宽度—◆心律失常：窄QRS波来自室上性；宽QRS波来自室性。
（正常QRS波宽—）室上性心率150-250次/分室性心率100-250次/分快速型窦性心律失常：PⅡ直立，P avR倒置；P-R间期﹥； QRS波窄；心率﹥100次/分早博：房性早博、交界性早博（房室结区）、室性早博（危险性大）QRS波窄 QRS宽波心动过速：扑动与颤动◆最危险的逸博心律：心率 < 60次/分不能使用抗心律失常药，可使用阿托品、异丙肾上腺素或安装人工心脏起博器备注心电图格式：心率＝60ｓ/周期宽度（每一格为秒）心电图理解额面导联：Ⅰ、Ⅱ、Ⅲ、aVR、aVL、aVF心电图特殊：aVR图为P波和QRT波为倒波型；心房：P波与P-R方向相反；心室：QRT波与T波方向一致。
正常心电图犬猫参数：犬猫心率Bp 70-160 120-240 P波时间（宽窄）心房去极（左）< < P波振幅心房肌厚度（右）< <P-R时间房室结（特殊心肌）时间(宽窄) 心室去极< <R波振幅心室肌厚度< <S-T片段心室复极/振幅（心肌梗死、心肌缺血）下降<；上抬< 无房室肥大：右心房肥大：P波高度左心房肥大：P波宽度右心室肥大：QRS波电轴右偏（其心向电量指向右前）左心室肥大：QRS波电轴左偏（其心向电量指向左后）特殊心肌：窦房结-----------房室结-------------希斯束自律性原则60-100次/分---------40-60次/分-----------心室自律性为少于40次/分P波：心房去极振幅与心房肌厚有关联（如心房肥大）QST波：心室去极高度与心室肌厚度有关联:QRS波增宽（宽度与时间有关），高度与心肌厚薄有关。
心电图机的导联名词解释心电图机是医疗设备中的一种，用于记录和显示人体心脏电流的变化情况，通过导联将心电信号传输到心电图机上进行分析和诊断。
对于非医学背景的人来说，常常会对心电图机上的导联名词感到困惑和陌生，下面我来给大家解释一下心电图机上常见的导联名词。
首先，我们需要了解的是，心电图机上使用的导联是将电极连接在人体特定部位，用于接收和记录心脏电流的变化。
通过各个导联的接触，心电图机能够获取到心脏各个方向的电流信号，进而分析心脏的工作情况。
1. 标准导联：标准导联通常用于心电图的基础检查，包括三种导联：Ⅰ导联，Ⅱ导联和Ⅲ导联。
这三种导联是按照不同的连接方式将电极连接在身体上的三个特定位置，通过记录心脏电流的变化来观察心脏的工作状态。
2. 胸前导联：胸前导联是将电极贴在胸部的特定位置，通过记录心脏电流在水平和垂直方向的变化来观察心脏的前后方向和左右方向的电流分布情况。
常见的胸前导联包括 V1、V2、V3、V4、V5、V6。
3. 四肢导联：四肢导联是将电极贴在四肢的特定位置，通过记录心脏电流在上下肢之间的变化来观察心脏的前后方向和左右方向的电流分布情况。
常见的四肢导联包括 LA、RA、LL、RL。
4. 肢体导联：肢体导联是将左手（LA）、右手（RA）和左脚（LL）的电极连接在心电图机上，通过观察这三个导联的电流变化来分析心脏的工作情况。
5. 六肢导联：六肢导联是将左手（LA）、右手（RA）、左腿（LL）和右腿（RL）的电极连接在心电图机上，通过观察这四个导联的电流变化来分析心脏的工作情况。
6. 平面导联：平面导联是指通过不同的导联方式将电极连接在人体特定部位，以记录心电信号在三维空间中的分布情况，借此来观察心脏的工作状态和异常情况。
平面导联的使用会进一步提高心电图的诊断准确性。
通过以上对心电图机上导联名词的解释，我们可以更好地理解心电图机的工作原理和导联的作用。
导联作为心电图机的重要组成部分，不仅提供了记录心脏电流变化的基础数据，还为医生提供了诊断和治疗心脏疾病的依据。
心电图导联连接
口诀：左手梨黄橙橙，右手番茄红彤彤；
右足踩地黑黝黝，左脚踏青绿茵茵；
胸前导联白墩墩，红黄绿棕青紫分。
单极胸导联
将一个测量电极固定为零电位（中心电端法），把中心电端和心电描记器的负端相连，成为无关电极。
另一个电极和描记器正端相连，作为探查电极，可放在胸壁的不同部位。
分别构成6种单极胸导联，电极的位置是：
V1，胸骨右缘第4肋间；
V2，胸骨左缘第4肋间；（乳头水平胸骨（第四肋间隙）右侧V1，左侧V2）
V4，左锁骨中线第5肋间；(乳头下方一指处的肋间隙（第五肋间隙）V4)
V3，在V2与V4连线的中点；V5，左腋前线与V4同一水平；
V6，在腋中线与V4同一水平。
最新文件仅供参考已改成word文本。
方便更改
word.。
心电图导联
心脏除极，复极过程中产生的心电向量，通过容积导电传至身体各部，并产生电位差，将两电极置于人体的任何两点与心电图机连接，就可描记出心电图，这种放置电极并与心电图机连接的线路，称为心电图导联（lead）。
常用的导联如下：
（一）标准导联亦称双极肢体导联，反映两个肢体之间的电位差。
Ⅰ导联将左上肢电极与心电图机的正极端相连，右上肢电极与负极端相连，反映左上肢（L）与右上肢（r ）的电位差。
当l 的电位高于r 时，便描记出一个向上的波形；当r 的电位高于l 时，则描记出一个向下的波形。
Ⅱ导联将左下肢电极与心电图机的正极端相连，右上肢电极与负极端相连，反映左下肢（F）与右上肢（r ）的电位差。
当f 的电位高于r 时，描记出一个向上波；反之，为一个向下波。
Ⅲ导联：将左下肢与心电图机的正极端相连，左上肢电极与负极端相联，反映左下肢（F）与左上肢（l ）的电位差，当f 的电位高于l 时，描记出一个向上波；反之，为一个向下波。
（二）加压单极肢体导联标准导联只是反映体表某两点之间的电位差，而不能探测某一点的电位变化，如果把心电图机的负极接在零电位点上（无关电极），把探查电极接在人体任一点上，就可以测得该点的电位变化，这种导联方式称为单极导联。
Wilson提出把左上肢，右上肢和左下肢的三个电位各通过5000欧姆高电阻，用导线连接在一点，称为中心电端（T）。
理论和实践均证明，中心电端的电位在整个心脏激动过程中的每一瞬间始终稳定，接近于零，因此中心电端可以与电偶中心的零电位点等效。
在实际上，就是将心电图机的无关电极与中心电端连接，探查电极在连接在人体的左上肢，右上肢或左下肢，分别得出左上肢单极导联（VL）、右上肢单极导联（VR）和左下肢单极导联（VF）
由于单极肢体导联（VL、Vr 、VF）的心电图形振幅较小，不便于观测。
为此，Gold-berger 提出在上述导联的基础上加以修改，方法是在描记某一肢体的单极导联心电图时，将该肢体与中心电端相连接的高电阻断开，这样就可使心电图波形的振幅增加50％，这种导联方式称为加压单极肢体导联，分别以avl、avr 和avF表示。
（三）胸导联亦是一种单极导联，把探查电极放置在胸前的一定部位，这就是单极胸导联。
这种导联方式，探查电极离心脏很近，只隔着一层胸壁，因此心电图波形振幅较大常用的几个胸导联位置见图14-3-5，V1、2导联面对右室壁，V5、V6导联面对左室壁，V3、V4介于两者之间。
在常规心电图检查时，通常应用以上导联即可满足临床需要，但在个别情况下，例如疑有右室肥大，右位心或特殊部位的心肌梗塞等情况，还可以添加若干导联，例如右胸导联
V3R～V5R，相当于V3～V5相对应的部位；V7导联在左腋后线与V4水平线相交处。
