空间定向钻孔轨迹设计

定向井钻井轨迹设计与控制技术近年来，中国发展迅速，石油在经济快速发展中的重要作用已经显现。

石油不仅可以提炼汽油和柴油，维持汽车和机器的运转，还可以将天然气作为人们生活和工业的重要燃料。

因此，石油勘探开发逐渐增多，石油钻井技术也得到很大发展。

19世纪中后期，石油钻井中定向井钻井技术的首次正式应用。

在工程建设过程中，井眼轨迹控制技术可视为定向井钻井的关键技术。

直井、斜井和稳定斜井段的井眼轨迹控制技术也不同。

总的来说，随着井眼轨迹控制技术的不断改进和完善，定向井轨迹控制水平有了很大的提高。

定向井；轨迹；控制技术引言在油气开采中，定向钻井技术是一种应用广泛的技术，其开采效率和施工质量直接影响油气开采的整体质量。

它在提高天然气和石油开采效率方面发挥着重要作用。

由于使用的地形复杂多变，决定了定向井建设项目对轨道设计和控制的要求更加严格。

影响整个施工过程的最重要因素是轨迹控制的准确性，轨迹设计和轨迹控制对钻井的整体质量起着至关重要的作用。

在石油钻井工程中，在整个定向井施工过程中，轨迹控制技术对整个工程的整体质量具有重要的现实意义。

1 定向井轨迹设计1.1 设计原则第一，实现地质目标是建设的原则。

定向钻井时，钻井的主要目的是使钻井穿过地层中的多个油层，防止井下复杂，地层易坍塌、易漏，或提取井间难以到达的死油气，或钻应急救援井，或在平台上钻定向井，节省占用空间，达到后期管理的目的。

无论哪种定向井，井眼轨迹设计都要首先考虑地质设计。

对于地质设计，如果不能满足设计要求，就无法设计出完美的钻孔轨迹。

第二，是达到安全、优质、高效钻井的目的。

在定向井轨道的设计中，地质目标有望实现。

因此，要实现这一地质目标，需要各种轨道形式。

选择最有利于现场施工难度、最小摩擦力矩和井眼轨迹控制的轨道形式，才能实现安全、优质、高效的定向钻进。

因此，在设计定向井轨迹和确定偏移点时，需要选择地层稳定、易偏移的层位。

第三，满足后期生产的要求。

第三个原则对于满足后期采油的要求至关重要，尽管这两个原则在定向井轨道设计中更为重要。

定向井钻井井眼轨迹的设计与控制作者：刘峰来源：《智富时代》2018年第04期【摘要】随着油田钻井技术的不断发展进步，定向井已成为油田开发勘探的重要措施。

本文介绍了定向井井眼轨迹的设计技术，对井眼轨迹的控制措施进行了阐述。

只有全面掌握这些关键施工环节，才能施工定向井游刃有余，保障定向井施工顺利进行。

【关键词】定向井；施工；井眼轨迹；轨迹控制一、定向井剖面设计定向井的剖面设计工作，作业人员必须提供靶点水平位移和提供井口方位角与靶点的坐标位置，计算出方位角和水平位移。

还要通过资料查找地理位置和井身结构等情况。

设计人员应根据定向井不同的钻探情况对设计井的井身剖面类型、钻井液类型、完井方法等进行合理设计，以利于整洁、优质、快速钻井。

要根据不同的钻探目的对设计井的井身结构、剖面类型、完井方法等进行合理设计。

对靶点的层位要选择合理：井身结构、井控措施等应满足要求，尽可能选择简单的剖面类型，以减少井眼轨迹控制和施工难度，加快钻井速度，靶区半径要合乎操作要求。

二、定向井井眼轨迹的设计（一）定向井井眼轨迹设计的原则井眼轨迹就是指井眼轴线，是井身在地层中分布的一条具体空间曲线，井深、井斜角以及井斜方位角是井眼轨迹设计中最为重要的三个设计参数，也是钻井过程中对井眼轨迹进行有效控制的具体标准。

井眼轨迹的设计与计算主要应满足一下三个原则：一、可满足实际工程需要，二，能实现安全快速钻进，三、要有利于采油工艺措施。

（二）选择造斜点（1）地层比较稳定，要避免在破碎带、漏失层、流沙层、易坍塌等复杂地层造斜（2）可钻性比较均匀的地层，避免在硬夹层造斜。

垂深大位移小的定向井，应下压造斜点，以发挥直井段钻井优势；垂深小位移大的定向井，应提高造斜点，可减少定向施工的工作量。

（三）定向井井眼轨迹设计注意事项（1）地质施工条件的考虑。

地质施工条件是设计人员进行井眼轨迹设计的主要依据，地质资料即包括了地质部门经勘查后给出的施工区块的整体地形、地貌以及地层情况，还包括了钻井施工单位对定向井造斜点、井眼曲率等方面的具体施工要求。

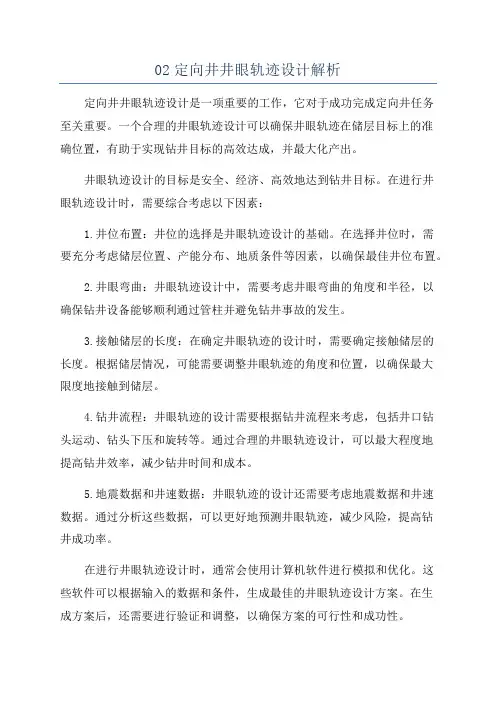

02定向井井眼轨迹设计解析定向井井眼轨迹设计是一项重要的工作，它对于成功完成定向井任务至关重要。

一个合理的井眼轨迹设计可以确保井眼轨迹在储层目标上的准确位置，有助于实现钻井目标的高效达成，并最大化产出。

井眼轨迹设计的目标是安全、经济、高效地达到钻井目标。

在进行井眼轨迹设计时，需要综合考虑以下因素：1.井位布置：井位的选择是井眼轨迹设计的基础。

在选择井位时，需要充分考虑储层位置、产能分布、地质条件等因素，以确保最佳井位布置。

2.井眼弯曲：井眼轨迹设计中，需要考虑井眼弯曲的角度和半径，以确保钻井设备能够顺利通过管柱并避免钻井事故的发生。

3.接触储层的长度：在确定井眼轨迹的设计时，需要确定接触储层的长度。

根据储层情况，可能需要调整井眼轨迹的角度和位置，以确保最大限度地接触到储层。

4.钻井流程：井眼轨迹的设计需要根据钻井流程来考虑，包括井口钻头运动、钻头下压和旋转等。

通过合理的井眼轨迹设计，可以最大程度地提高钻井效率，减少钻井时间和成本。

5.地震数据和井速数据：井眼轨迹的设计还需要考虑地震数据和井速数据。

通过分析这些数据，可以更好地预测井眼轨迹，减少风险，提高钻井成功率。

在进行井眼轨迹设计时，通常会使用计算机软件进行模拟和优化。

这些软件可以根据输入的数据和条件，生成最佳的井眼轨迹设计方案。

在生成方案后，还需要进行验证和调整，以确保方案的可行性和成功性。

总结起来，定向井井眼轨迹设计是一项综合性、复杂性的工作。

它需要综合考虑多种因素，包括井位布置、井眼弯曲、接触储层长度、钻井流程和地震数据等。

通过合理的井眼轨迹设计，可以提高钻井效率，减少风险，并最大化产出。

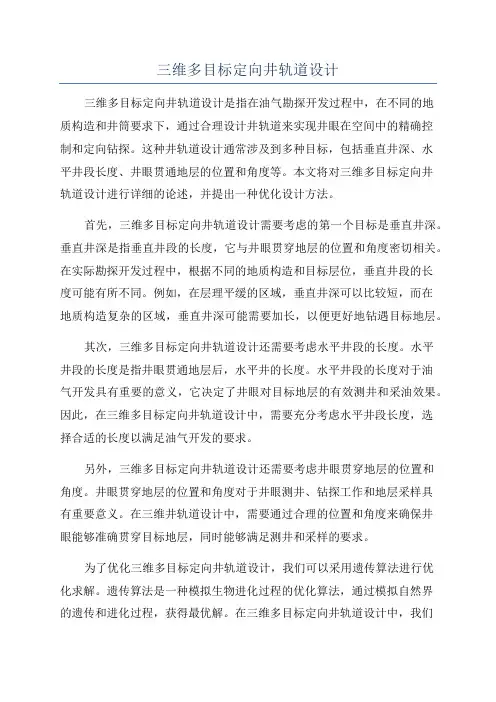

三维多目标定向井轨道设计三维多目标定向井轨道设计是指在油气勘探开发过程中，在不同的地质构造和井筒要求下，通过合理设计井轨道来实现井眼在空间中的精确控制和定向钻探。

这种井轨道设计通常涉及到多种目标，包括垂直井深、水平井段长度、井眼贯通地层的位置和角度等。

本文将对三维多目标定向井轨道设计进行详细的论述，并提出一种优化设计方法。

首先，三维多目标定向井轨道设计需要考虑的第一个目标是垂直井深。

垂直井深是指垂直井段的长度，它与井眼贯穿地层的位置和角度密切相关。

在实际勘探开发过程中，根据不同的地质构造和目标层位，垂直井段的长度可能有所不同。

例如，在层理平缓的区域，垂直井深可以比较短，而在地质构造复杂的区域，垂直井深可能需要加长，以便更好地钻遇目标地层。

其次，三维多目标定向井轨道设计还需要考虑水平井段的长度。

水平井段的长度是指井眼贯通地层后，水平井的长度。

水平井段的长度对于油气开发具有重要的意义，它决定了井眼对目标地层的有效测井和采油效果。

因此，在三维多目标定向井轨道设计中，需要充分考虑水平井段长度，选择合适的长度以满足油气开发的要求。

另外，三维多目标定向井轨道设计还需要考虑井眼贯穿地层的位置和角度。

井眼贯穿地层的位置和角度对于井眼测井、钻探工作和地层采样具有重要意义。

在三维井轨道设计中，需要通过合理的位置和角度来确保井眼能够准确贯穿目标地层，同时能够满足测井和采样的要求。

为了优化三维多目标定向井轨道设计，我们可以采用遗传算法进行优化求解。

遗传算法是一种模拟生物进化过程的优化算法，通过模拟自然界的遗传和进化过程，获得最优解。

在三维多目标定向井轨道设计中，我们可以将井轨道设计的不同参数作为遗传算法的个体基因，通过交叉和变异操作来产生新的个体，然后根据井轨道设计的质量评价函数来评估每个个体的适应度。

最后，通过不断迭代遗传算法的过程，直到达到收敛条件，可以获得三维多目标定向井轨道设计的最优解。

这种优化设计方法可以充分考虑不同目标的权衡和互相制约关系，能够得到更合理的井轨道设计方案。

第六章、井眼轨迹设计与控制第一节、概述当今的科学技术提供了预测地下油气藏位置的手段，而从地面确定位置到地下确定油气藏通道的建立，只有通过钻井工程来达到。

钻井工程的钻进原理前面的章节已经阐述，本章要解决的问题是如何来设计这一条通道的轨迹以及如何控制钻进过程，使实际钻进路径和设计轨迹一致。

一种情况是：当地面井口位置就在地下油气藏的正上方，采用铅直井井眼轨迹设计，此时设计的轨迹就是从地面井口位置到地下油气藏的一条铅直线，轨迹控制的问题是如何防止实钻轨迹过大地偏离出铅垂线（这一过程称为“井斜控制”）。

另一种情况是：当地面井口位置不在地下油气藏的正上方或钻井目标有特殊要求，将按专门的钻井目的和要求设计对应的井眼轨迹，并在钻进过程中一直进行井眼轨迹控制，使井眼沿预先设计的井眼轨迹钻达预定目标。

工程上把第一种情况的井称为直井，第二种情况的井称为定向井或根据目标和轨迹的情况分为丛式井、侧钻井、水平井、大位移井、分支井等。

定向井的应用范围广阔：1．地面限制。

油田所处地面不利于或不允许设置井场钻井或搬家安装受到极大障碍。

如房屋建筑、城镇、河流、沼泽、高山、港口、道路、海洋、沙漠等地面条件限制。

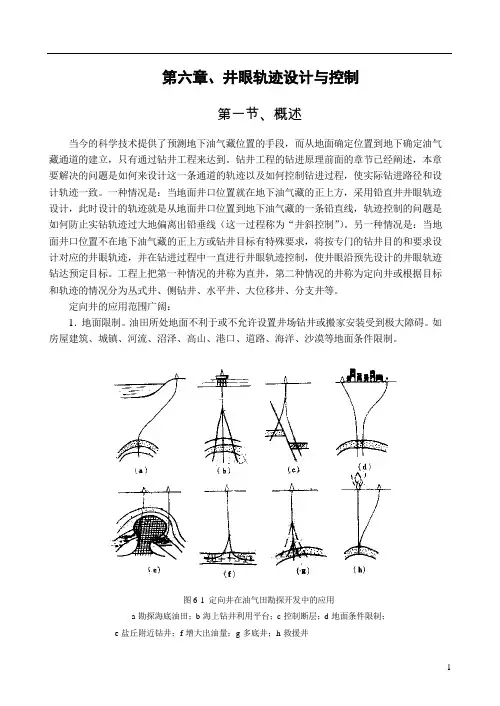

图6-1 定向井在油气田勘探开发中的应用a-勘探海底油田；b-海上钻井利用平台；c-控制断层；d-地面条件限制；e-盐丘附近钻井；f-增大出油量；g-多底井；h-救援井12．地下地质条件要求。

由于地质构造特点，定向井能更有利于发现油藏、增加开发速度。

如控制断层、探采盐丘突起下部的油气层、探采高角度裂缝性油气藏、开发薄油层油藏等。

3．钻井技术的需要。

需用定向井来处理井下复杂情况或易斜地层的钻井。

如我国自行设计、施工的数口成功的定向救援井：濮2－151井（中原油田）、永59井（胜利）、南2－1井（青海）。

均成功地制服了井喷失控事故。

4．其它方面的应用如过江管道的铺设、煤层气的开发、地热井的钻井等。

定向井引入石油钻井界约在19世纪后期，当时的定向井是在落鱼周围侧钻。

定向井钻井轨迹设计与控制技术研究摘要：在定向井钻井过程中，井眼轨迹的设计和控制至关重要，它可以决定定向井施工的成败。

因此，有必要进一步探索定向井井眼轨迹的设计和控制技术，以实现安全、优质、高效的定向井施工。

定向井轨迹的选择对钻井施工的安全、高效、低成本起着重要作用。

关键词：定向井；钻井轨迹；设计；轨迹控制前言近年来，随着钻井工程技术和钻井设备的不断改进，钻井技术得到了快速发展。

定向钻井作为一种非常重要和实用的钻井方法，受到了人们的极大关注。

井眼轨迹设计技术是一整套钻井技术中的第一个关键环节。

定向井是指根据预先设计的井斜方向和井筒轴线形状钻探的井。

换句话说，任何设计目标偏离井口所在垂直线的井都属于定向井。

定向井是相对于垂直井而言的，根据设计的井筒轴线分为二维定向井和三维定向井。

由于油气资源短缺以及当前油气生产中遇到的问题，为定向井轨迹设计提供了广阔的发展前景和空间。

定向井轨迹的设计方法和实际钻井偏移测量理论将是研究的重要趋势。

现在，进入计算机快速发展时期，将现有和更成熟的工程模型计算机化，以提高现场施工人员的工作效率；另一方面，准确及时地将现场数据输入计算机，为未来的数据统计和科研分析提供第一手现场真实数据。

因此，利用定向井轨迹设计的软件实现和强大的计算机编程功能，实现了定向井轨迹优化设计软件的研究。

通过不断的实验和改进，设计的轨迹不仅满足了施工现场条件的限制，而且是满足各种设计条件的理想轨迹。

1.定向井轨迹概念井眼轨迹可分为两类：设计轨迹和实际钻井轨迹。

其中，设计轨迹可分为钻孔前设计的轨迹和钻孔过程中钻孔时修改或调整的轨迹。

设计轨迹通常由一些分段的特殊曲线组成，具有很强的规律性。

设计轨迹和实际钻井轨迹都是连续光滑的空间曲线，只有一条线，在三维空间中随机变化，没有任何规则可循。

为了表达这样的曲线，可以使用图形来显示井轨迹的形状，或者使用几何参数来描述井轨迹的形式。

这两种方法相互补充，并且通常以一种既考虑到图形方法的视觉和直观特性，又考虑到精确和灵活的分析参数的优势的方式应用。
