滚珠丝杆传动机构的性能和特点

立式加工中心工作台Z轴进给传动系统设计1. 引言本文档旨在介绍立式加工中心工作台Z轴进给传动系统的设计方案。

该方案旨在提高运动的精确度、稳定性和效率，从而满足现代制造业对高精度加工的需求。

2. 设计要求立式加工中心工作台Z轴进给传动系统的设计要求如下：- 高精度：能够实现微小加工精度要求，最小单位需达到0.001毫米；- 稳定性：能够抵抗振动和冲击，确保加工过程的稳定性；- 高效率：能够提高加工速度和效率，减少加工时间。

3. 设计原理立式加工中心工作台Z轴进给传动系统设计方案基于以下原理：- 采用精密滚珠丝杠传动：使用高精度、低摩擦的滚珠丝杠传动机构，实现Z轴的精确移动；- 应用伺服电机控制：通过伺服电机控制滚珠丝杠传动系统，实现精确的位置控制和速度控制；- 配备位置传感器：在滚珠丝杠传动系统中安装位置传感器，实时检测工作台Z轴的位置，以实现闭环控制。

4. 设计方案基于上述设计原理，立式加工中心工作台Z轴进给传动系统的设计方案如下：4.1 滚珠丝杠传动机构- 选择高精度的滚珠丝杠，确保传动精度；- 采用预加载技术，提高传动系统的刚性和精密度；- 选择适当的滚珠丝杠螺距，以满足加工的需求。

4.2 伺服电机控制系统- 选择适合的伺服电机，具有高转矩和高响应速度；- 配备精密的位置检测装置，以实现精确的位置控制；- 使用先进的控制算法，实现平稳的速度控制。

4.3 位置传感器- 安装高精度的位置传感器，实时检测工作台Z轴的位置；- 将位置传感器的信号反馈给伺服电机控制系统，实现闭环控制；- 通过闭环控制，实现对工作台Z轴位置的精确控制。

5. 结论通过采用精密滚珠丝杠传动、伺服电机控制和位置传感器反馈的设计方案，现代立式加工中心工作台Z轴进给传动系统可以实现高精度、稳定性和高效率的加工。

该设计方案能够满足制造业对精确加工的要求，提高产品质量和加工效率。

一目了然的滚珠丝杆的基础入门知识滚珠丝杠的应用滚珠丝杠机构作为一种高精度的传动部件,大量应用在数控机床、自动化加工中心电子精密机械进给机构、伺服机械手、工业装配机器人、半导体生产设备、食品加工与包装、医疗设备等各种领域。

滚珠丝杠机构的结构如果将滚珠丝杠机构沿纵向剖开,可以看到它主要由丝杠、螺母、滚珠、滚珠回流管防尘等组成。

在图13-4中,各部分结构的作用如下:丝杠属于转动部件,是一种直线度非常高、上面加工有半圆形螺旋槽的螺纹轴,半圆形螺旋槽是滚珠滚动的滚道。

丝杠具有很高的硬度,通常在表面淬火后再进行磨削加工保证具有优良的耐磨性能。

丝杠一般与驱动部件连接在一起,丝杠的转动由电机直接或间接驱动。

既可以采用直联的方法,即将电机输出轴通过专用的弹性联轴器与丝杠相联传动比为1;也可以通过其他的传动环节使电机输出轴与丝杠相连,例如同步带、齿轮等(2) 螺母螺母是用来固定需要移动的负载的,其作用类似于直线导轨机构的滑块。

一般将所需要移动的各种负载(例如工作台、移动滑块)与螺母连接在一起,再在工作台或移动滑块上安装各种执行机构螺母内部加工有与丝杠类似的半圆形滚道,而且设计有供滚珠循环运动的回流管,螺母是滚珠丝杠机构的重要部件,滚珠丝杠机构的性能与质量很大程度上依赖于螺母。

(3)防尘片防尘片的作用为防止外部污染物进入螺母内部。

由于滚珠丝杠机构属于精密部件如果在使用时污染物(例如灰尘、碎屑、金属渣等)进入螺母,可能会使滚珠丝杠运动副严重磨损,降低机构的运动精度及使用寿命,甚至使丝杠或其他部件发生损坏,因此必须对丝杠螺母进行密封,防止污染物进入螺母4 滚珠在滚珠丝杠机构中,滚珠的作用与其在直线导轨、直线轴承中的作用是相同的,滚珠作为承载体的一部分,直接承受载荷,同时又作为中间传动元件,以滚动的方式传递运动。

由于以滚动方式运动,所以摩擦非常小。

(5) 油孔滚珠丝杠机构运行时需要良好的润滑,因此应定期加注润滑油或润滑脂。

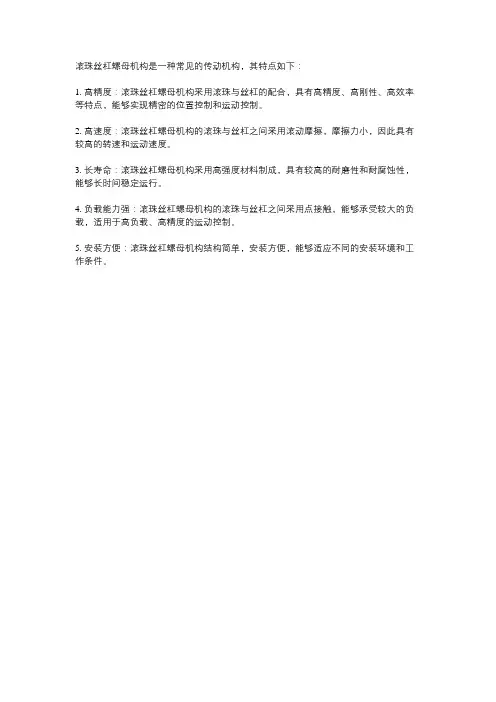

滚珠丝杠螺母机构是一种常见的传动机构，其特点如下：
1. 高精度：滚珠丝杠螺母机构采用滚珠与丝杠的配合，具有高精度、高刚性、高效率等特点，能够实现精密的位置控制和运动控制。

2. 高速度：滚珠丝杠螺母机构的滚珠与丝杠之间采用滚动摩擦，摩擦力小，因此具有较高的转速和运动速度。

3. 长寿命：滚珠丝杠螺母机构采用高强度材料制成，具有较高的耐磨性和耐腐蚀性，能够长时间稳定运行。

4. 负载能力强：滚珠丝杠螺母机构的滚珠与丝杠之间采用点接触，能够承受较大的负载，适用于高负载、高精度的运动控制。

5. 安装方便：滚珠丝杠螺母机构结构简单，安装方便，能够适应不同的安装环境和工作条件。

丝杠螺母机构又称螺旋传动机构。

它主要用来将旋转运动变换为直线运动或将直线运动变换为旋转运动。

有以传递能量为主的(如螺旋压力机、千斤顶等)；也有以传递运动为主的如机床工作台的进给丝杠)；还有调整零件之问相对位置的螺旋传动机构等。

丝杠螺母机构有滑动摩擦机构和滚动摩擦机构之分。

滑动丝杠螺母机构结构简单，加工方便，制造成本低，具有自锁功能，但其摩擦阻力矩大、传动效率低(30％～40％)。

滚珠丝杠螺母机构虽然结构复杂、制造成本高，不能自锁，但其最大优点是摩擦阻力矩小、传动效率高(92％～98％)，精度高，系统刚度好，运动具有可逆性，使用寿命长，因此在机电一体化系统中得到大量广泛应用。

本节主要介绍滚珠丝杠螺母机构。

1．工作原理如图2—1所示，丝杠4和螺母1的螺纹滚道间置有滚珠2，当丝杠或螺母转动时，滚珠2沿螺纹滚道滚动，则丝杠与螺母之间相对运动时产生滚动摩擦，为防止滚珠从滚道中滚出，在螺母的螺旋槽两端设有回程引导装置3，如图2一la所示的反向器和图2—1b所示的挡珠器，它们与螺纹滚道形成循环回路，使滚珠在螺母滚道内循环。

2．传动形式根据丝杠和螺母相对运动的组合情况，其基本传动形式有如图2—2所示的四种类型。

(1)螺母固定、丝杠转动并移动如图2—2a所示，该传动形式因螺母本身起着支承作用，消除了丝杠轴承可能产生的附加轴向窜动，结构较简单，可获得较高的传动精度。

但其轴向尺寸不宜太长，否则刚性较差。

因此只适用于行程较小的场合。

(2)丝杠转动、螺母移动如图2-2b所示，该传动形式需要限制螺母的转动，故需导向装置。

其特点是结构紧凑，丝杠刚性较好。

适用于工作行程较大的场合。

(3)螺母转动、丝杠移动如图2_2c所示，该传动形式需要限制螺母移动和丝杠的转动，由于结构较复杂且占用轴向空间较大，故应用较少。

(4)丝杠固定、螺母转动并移动如图2—2d所示，该传动方式结构简单、紧凑，但在多数情况下使用极不方便，故很少应用。

此外，还有差动传动方式，其传动原理如图2_3所示。

第二节滚珠丝杠传动部件丝杠螺母机构又称螺旋传动机构，它主要用来将旋转运动变换为直线运动或将直线运动变换为旋转运动。

有以传递力为主的（千斤顶），有以传动运动为主的（进给丝杠），还有调整零件之间相对位置的（螺旋测微器）。

按照摩擦性质还有滑动(摩擦)丝杠螺母机构和滚动(摩擦)丝杠螺母机构之分。

滑动丝杠螺母机构：结构简单、加工方便、制造成本低、具有自锁功能，但其摩擦阻力矩大、传动效率低(30％-40％)。

滚珠丝杠螺母机构：结构复杂、制造成本高，无自锁功能，但其最大优点是摩擦阻力矩小、传动效率高(92％-98％)，因此在机电一体化系统中得到广泛应用。

一、丝杠螺母机构的传动形式丝杠和螺母间共有4种基本的传动形式丝杠螺母的基本传动形式一、丝杠螺母机构的传动形式(a)螺母固定、丝杠转动并移动。

因螺母本身起着支承作用，消除了丝杠轴承可能产生的附加轴向窜动，结构较简单，可获得较高的传动精度。

但其刚性较差，因此只适用于行程较小的场合。

(b)丝杠转动、螺母移动。

需要限制螺母的转动，故需导向装置。

其特点是结构紧凑、丝杠刚性较好，工作行程大，在机电一体化系统中应用较广泛。

一、丝杠螺母机构的传动形式(c)螺母转动、丝杠移动。

需要限制螺母移动和丝杠的转动，由于结构较复杂且占用轴向空间较大，很少应用。

(d)丝杠固定、螺母转动并移动。

结构简单、紧凑，但在多数情况下，使用极不方便，很少应用此外，还有差动传动方式该方式的丝杠上有旋向相同、基本导程不同的两段螺纹。

当丝杠2转动时，可动螺母1的移动距离为S＝n×(l01-l02)，如果两基本导程的大小相差较少，则可获得较小的位移S。

因此，这种传动方式多用于各种微动机构中。

二、滚珠丝杠副的组成及特点滚珠丝杠副主要包括由丝杆3、螺母2、滚珠4和反向器(滚珠循环反向装置)等四部分。

滚珠丝杠副的结构类型可以从螺纹滚道的型面形状、滚珠的循环方式、消除轴向间隙的调整方法进行区别。

滚珠丝杠副实物图三、滚珠丝杠副的截面形状1.按螺纹滚道型面(法向)形状：分为单圆弧型和双圆弧型单圆弧型的螺纹滚道特点：接触角随轴向载荷大小的变化而变化，加工成型简单。

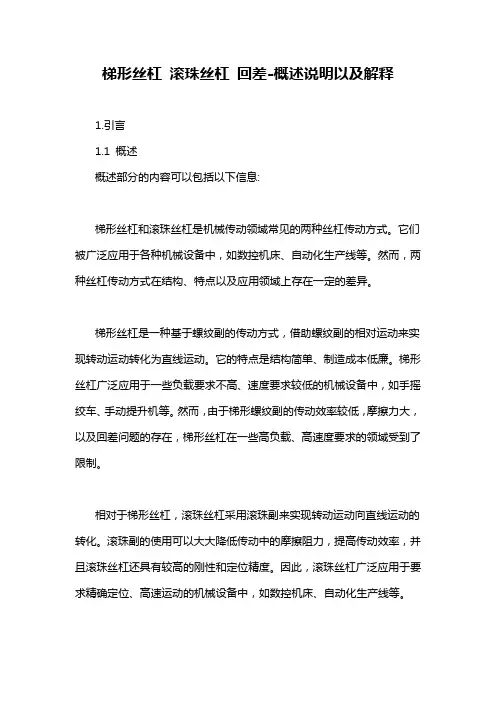

梯形丝杠滚珠丝杠回差-概述说明以及解释1.引言1.1 概述概述部分的内容可以包括以下信息:梯形丝杠和滚珠丝杠是机械传动领域常见的两种丝杠传动方式。

它们被广泛应用于各种机械设备中，如数控机床、自动化生产线等。

然而，两种丝杠传动方式在结构、特点以及应用领域上存在一定的差异。

梯形丝杠是一种基于螺纹副的传动方式，借助螺纹副的相对运动来实现转动运动转化为直线运动。

它的特点是结构简单、制造成本低廉。

梯形丝杠广泛应用于一些负载要求不高、速度要求较低的机械设备中，如手摇绞车、手动提升机等。

然而，由于梯形螺纹副的传动效率较低，摩擦力大，以及回差问题的存在，梯形丝杠在一些高负载、高速度要求的领域受到了限制。

相对于梯形丝杠，滚珠丝杠采用滚珠副来实现转动运动向直线运动的转化。

滚珠副的使用可以大大降低传动中的摩擦阻力，提高传动效率，并且滚珠丝杠还具有较高的刚性和定位精度。

因此，滚珠丝杠广泛应用于要求精确定位、高速运动的机械设备中，如数控机床、自动化生产线等。

然而，有一个共同的问题是梯形丝杠和滚珠丝杠都存在着回差问题。

回差是指在转动运动向直线运动转化的过程中，由于传动副的轴向间隙或滚珠的滚动精度导致的误差。

回差问题会影响机械设备的定位精度和运动平稳性，对于一些高精度、高稳定性要求的应用领域尤为重要。

因此，本文将重点分析梯形丝杠和滚珠丝杠的特点以及回差问题，并提出解决回差问题的方法和改进建议。

通过对比分析，我们可以更好地了解两种丝杠传动方式的优劣势，为机械设备的选型和设计提供参考依据。

在实际应用中，需要根据具体的要求和条件选择合适的丝杠传动方式，并采取相应措施来降低回差对系统性能的影响，以满足不同应用领域的需求。

文章结构部分的内容可以按照以下方式编写：1.2 文章结构文章将按照以下结构展开：引言部分将提供大致的背景介绍，介绍梯形丝杠、滚珠丝杠以及回差的基本概念和目的。

正文部分将分为三个主要部分：梯形丝杠、滚珠丝杠和回差。

在每个主要部分中，我们将详细介绍其定义、特点和应用。

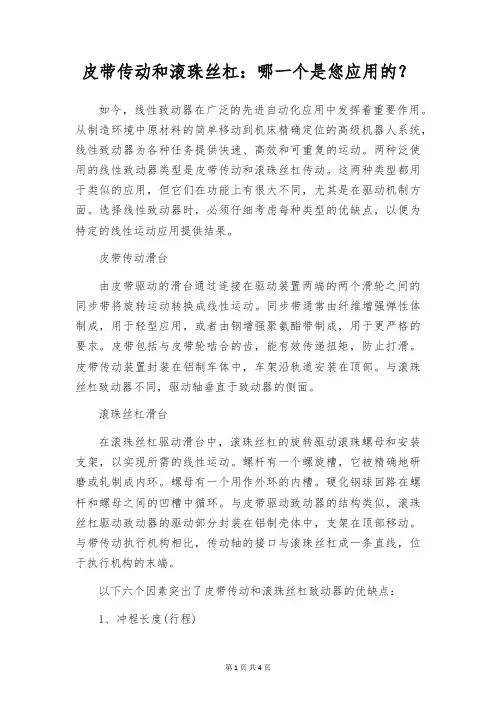

皮带传动和滚珠丝杠：哪一个是您应用的？如今，线性致动器在广泛的先进自动化应用中发挥着重要作用。

从制造环境中原材料的简单移动到机床精确定位的高级机器人系统，线性致动器为各种任务提供快速、高效和可重复的运动。

两种泛使用的线性致动器类型是皮带传动和滚珠丝杠传动。

这两种类型都用于类似的应用，但它们在功能上有很大不同，尤其是在驱动机制方面。

选择线性致动器时，必须仔细考虑每种类型的优缺点，以便为特定的线性运动应用提供结果。

皮带传动滑台由皮带驱动的滑台通过连接在驱动装置两端的两个滑轮之间的同步带将旋转运动转换成线性运动。

同步带通常由纤维增强弹性体制成，用于轻型应用，或者由钢增强聚氨酯带制成，用于更严格的要求。

皮带包括与皮带轮啮合的齿，能有效传递扭矩，防止打滑。

皮带传动装置封装在铝制车体中，车架沿轨道安装在顶部。

与滚珠丝杠致动器不同，驱动轴垂直于致动器的侧面。

滚珠丝杠滑台在滚珠丝杠驱动滑台中，滚珠丝杠的旋转驱动滚珠螺母和安装支架，以实现所需的线性运动。

螺杆有一个螺旋槽，它被精确地研磨或轧制成内环。

螺母有一个用作外环的内槽。

硬化钢球回路在螺杆和螺母之间的凹槽中循环。

与皮带驱动致动器的结构类似，滚珠丝杠驱动致动器的驱动部分封装在铝制壳体中，支架在顶部移动。

与带传动执行机构相比，传动轴的接口与滚珠丝杠成一条直线，位于执行机构的末端。

以下六个因素突出了皮带传动和滚珠丝杠致动器的优缺点：1、冲程长度(行程)也许皮带传动系统为人知的是它们长距离行驶的能力。

通常，与使用类似长度的滚珠丝杠来驱动致动器相比，使用带传动可以更经济有效地实现更长的行程距离。

然而，尽管这些系统通常用于需要10至12米行程长度的应用，但是当它们达到更长的长度时，皮带下垂的问题开始出现，因为不可能在整个系统长度上保持张力。

从历看，螺旋驱动系统的问题是难以实现更长的冲程长度。

随着螺杆长度的增加，允许的速度会降低，因为螺杆在自重的作用下会下垂和晃动。

虽然滚珠丝杠致动器的长度通常为1000 mm或更小，但它可以提供高达5.5或6米的长度，使用一对轴承座来支撑丝杠，并在更高的转速下停止任何抖动效应。

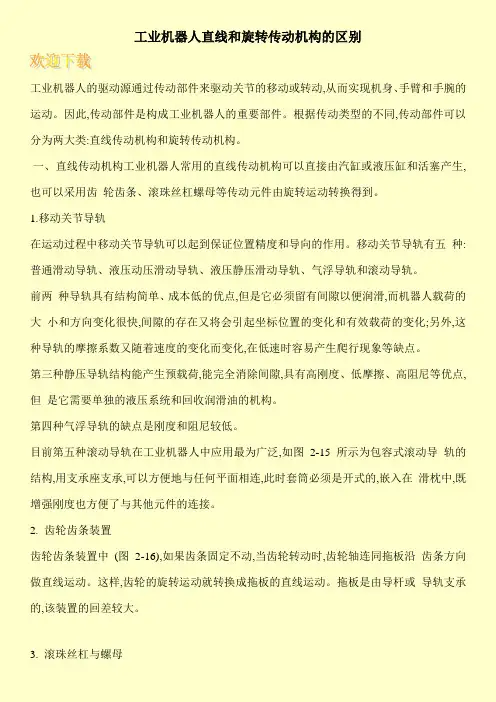

工业机器人直线和旋转传动机构的区别
工业机器人的驱动源通过传动部件来驱动关节的移动或转动,从而实现机身、手臂和手腕的运动。

因此,传动部件是构成工业机器人的重要部件。

根据传动类型的不同,传动部件可以分为两大类:直线传动机构和旋转传动机构。

一、直线传动机构工业机器人常用的直线传动机构可以直接由汽缸或液压缸和活塞产生,也可以采用齿轮齿条、滚珠丝杠螺母等传动元件由旋转运动转换得到。

1.移动关节导轨
在运动过程中移动关节导轨可以起到保证位置精度和导向的作用。

移动关节导轨有五种:普通滑动导轨、液压动压滑动导轨、液压静压滑动导轨、气浮导轨和滚动导轨。

前两种导轨具有结构简单、成本低的优点,但是它必须留有间隙以便润滑,而机器人载荷的大小和方向变化很快,间隙的存在又将会引起坐标位置的变化和有效载荷的变化;另外,这种导轨的摩擦系数又随着速度的变化而变化,在低速时容易产生爬行现象等缺点。

第三种静压导轨结构能产生预载荷,能完全消除间隙,具有高刚度、低摩擦、高阻尼等优点,但是它需要单独的液压系统和回收润滑油的机构。

第四种气浮导轨的缺点是刚度和阻尼较低。

目前第五种滚动导轨在工业机器人中应用最为广泛,如图2-15所示为包容式滚动导轨的结构,用支承座支承,可以方便地与任何平面相连,此时套筒必须是开式的,嵌入在滑枕中,既增强刚度也方便了与其他元件的连接。

2. 齿轮齿条装置
齿轮齿条装置中(图2-16),如果齿条固定不动,当齿轮转动时,齿轮轴连同拖板沿齿条方向做直线运动。

这样,齿轮的旋转运动就转换成拖板的直线运动。

拖板是由导杆或导轨支承的,该装置的回差较大。

3. 滚珠丝杠与螺母。

5种旋转变直线的机械结构旋转变直线的机械结构是一种能够将旋转运动转化为直线运动的机械结构，常见于各种机械设备和工具中。

下面介绍五种常见的旋转变直线的机械结构。

1. 蜗杆传动机构蜗杆传动机构是一种将旋转运动转化为直线运动的传动机构，由蜗杆和蜗轮组成。

蜗轮上有一组斜齿，与蜗杆上的螺纹相配合，当蜗杆旋转时，斜齿会推动蜗轮做直线运动。

该结构具有传递大扭矩、传递速度稳定等优点，常用于重载、低速、高精度的场合。

2. 滚珠丝杠传动机构滚珠丝杠传动机构是一种通过滚珠在丝杠和导轨之间滚动来实现直线运动的结构。

它由丝杠、母线圈、滚珠和导轨组成。

当丝杠旋转时，滚珠会沿着导轨滑行，并带着母线圈做直线运动。

该结构具有高精度、高刚性、高速度等优点，常用于数控机床、印刷机等高精度设备中。

3. 齿轮传动机构齿轮传动机构是一种将旋转运动转化为直线运动的传动机构，由齿轮和齿条组成。

当齿轮旋转时，齿条会被牵引做直线运动。

该结构具有传递大扭矩、结构简单等优点，常用于各种工具和设备中。

4. 曲柄连杆机构曲柄连杆机构是一种将旋转运动转化为直线运动的结构，由曲柄、连杆和活塞组成。

当曲柄旋转时，连杆会带着活塞做直线运动。

该结构具有传递大功率、适用于高速场合等优点，常用于发动机、压缩机等设备中。

5. 压缩弹簧机构压缩弹簧机构是一种将旋转运动转化为直线运动的结构，由压缩弹簧和螺纹杆组成。

当螺纹杆旋转时，弹簧会被压缩并带着螺纹杆做直线运动。

该结构具有结构简单、体积小等优点，常用于各种小型机械设备中。

以上是五种常见的旋转变直线的机械结构，它们在各自的领域中都有广泛应用，并且不断地得到改进和创新。

引言：滚珠丝杠作为一种常见的传动装置，广泛应用于机械系统中。

本文将深入探讨滚珠丝杠的工作原理和机械结构，以增进读者对其的了解。

通过对滚珠丝杠的工作原理进行解析，有助于我们更好地理解其工作机制，并在实际应用中选择合适的滚珠丝杠。

概述：滚珠丝杠是一种具有高效、高精度和长寿命的传动装置，其特点在于利用滚珠滚动来传递力量和运动。

滚珠丝杠由丝杠和轴承组成，通过丝杠和滚珠的相互作用，将旋转运动转换为直线运动。

滚珠丝杠的机械结构由丝杠、螺帽、滚珠和导向装置组成，各部件的合理设计对其性能和使用寿命至关重要。

正文内容：1.滚珠丝杠的工作原理解析1.1丝杠作为传动机构的基础1.1.1丝杠的结构和工作原理1.1.2丝杠的传动特性和优势1.2滚珠滚动轴承的运动原理1.2.1滚珠滚动轴承的结构组成1.2.2滚珠滚动轴承的工作原理1.2.3滚珠滚动轴承的摩擦和损耗1.3滚珠丝杠的工作过程1.3.1动力传递的实现1.3.2运动的平稳性和精度1.3.3装配和使用注意事项2.滚珠丝杠的机械结构解析2.1丝杠的材料与加工工艺2.1.1丝杠的材料选择和特性2.1.2丝杠的加工工艺和检测方法2.2螺帽的设计与制造2.2.1螺帽的结构和功能2.2.2螺帽的制造工艺和材料选择2.3滚珠的选型和布置2.3.1滚珠的材料和尺寸选择2.3.2滚珠的布置和装配要求2.4导向装置的设计和调整2.4.1导向装置的结构和作用2.4.2导向装置的调整方法和注意事项2.5丝杠预紧力的控制2.5.1丝杠预紧力的重要性2.5.2丝杠预紧力的控制方法和调整步骤总结：滚珠丝杠作为一种重要的传动装置，其工作原理和机械结构的解析对于我们更好地了解其工作机制具有重要意义。

通过本文的介绍，我们了解到滚珠丝杠的工作原理是基于滚珠滚动实现动力传递和旋转转换为直线运动；滚珠丝杠的机械结构则由丝杠、螺帽、滚珠和导向装置等要素组成，各部件的合理设计对其性能和使用寿命至关重要。

在实际应用中，我们应根据具体情况选择合适的滚珠丝杠，并注意其设计和使用的要点，以确保其性能和可靠性。
