MQ4 甲烷、天然气气体传感器

甲烷传感器的使用规范甲烷是一种常见的天然气，广泛应用于家庭、工业和能源等领域。

然而，甲烷在高浓度下具有爆炸和毒性的危险，为了保障人们的安全，使用甲烷传感器成为了必要的措施。

下面将介绍甲烷传感器的使用规范。

首先，甲烷传感器应符合国家或行业标准，并通过相应的认证。

购买甲烷传感器时，应注意选择正规厂家的产品，确保传感器的质量和可靠性。

同时，应查阅传感器的说明书，了解其使用要求和限制。

在安装甲烷传感器时，应根据其应用场所的特点进行布置。

甲烷传感器应安装在可能泄漏甲烷气体的区域，例如燃气泄漏可能的地下室、管道接口等。

传感器的安装位置应尽量接近燃气泄漏源，以便能及时检测到泄漏情况。

同时，要注意避免将传感器安装在高温、高湿或有风的地方，以免影响传感器的灵敏度和准确性。

甲烷传感器的校准和维护也是使用过程中非常重要的环节。

传感器应定期进行校准，以确保其测量结果的准确性和可靠性。

校准可通过专业的仪器进行，或者按照传感器说明书的指引进行自助校准。

在校准过程中要注意操作规范，并记录校准结果和日期，以备查阅。

甲烷传感器还需要定期维护和保养。

应定期检查传感器的外观和连接线路，确保没有损坏或者松动的情况发生。

传感器上的网格也需要清洁，以免灰尘和杂质影响传感器的灵敏度。

此外，传感器的工作环境也应保持清洁，避免灰尘、气味等影响传感器的工作。

甲烷传感器在使用过程中，如果检测到甲烷气体超过安全浓度，应立即采取相应的应急措施。

这可能包括疏散人员、关闭燃气阀门、通风等。

此外，在发现传感器故障或误报警时，应及时维修或更换传感器，以确保其正常工作。

总之，甲烷传感器的使用规范包括选择合格的传感器、正确布置传感器、定期校准和维护传感器，以及在发生警报时采取相应措施。

遵守这些规范，能有效保障人们的生命安全和财产安全。

同时，使用者还应了解当地相关法律法规和行业标准，以确保甲烷传感器的安全使用。

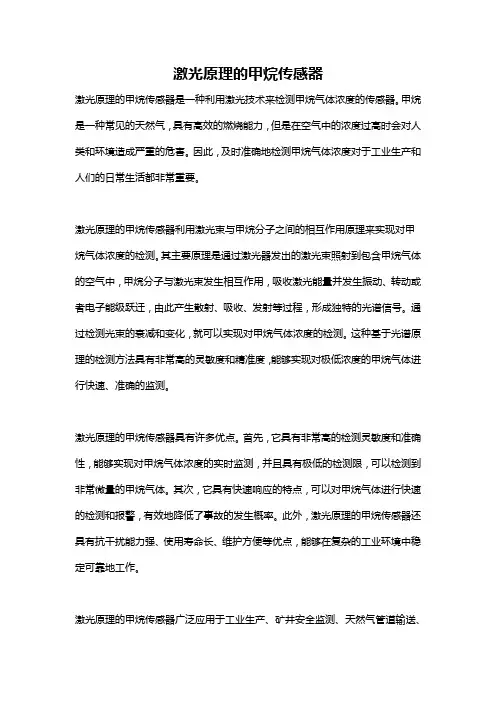

激光原理的甲烷传感器激光原理的甲烷传感器是一种利用激光技术来检测甲烷气体浓度的传感器。

甲烷是一种常见的天然气，具有高效的燃烧能力，但是在空气中的浓度过高时会对人类和环境造成严重的危害。

因此，及时准确地检测甲烷气体浓度对于工业生产和人们的日常生活都非常重要。

激光原理的甲烷传感器利用激光束与甲烷分子之间的相互作用原理来实现对甲烷气体浓度的检测。

其主要原理是通过激光器发出的激光束照射到包含甲烷气体的空气中，甲烷分子与激光束发生相互作用，吸收激光能量并发生振动、转动或者电子能级跃迁，由此产生散射、吸收、发射等过程，形成独特的光谱信号。

通过检测光束的衰减和变化，就可以实现对甲烷气体浓度的检测。

这种基于光谱原理的检测方法具有非常高的灵敏度和精准度，能够实现对极低浓度的甲烷气体进行快速、准确的监测。

激光原理的甲烷传感器具有许多优点。

首先，它具有非常高的检测灵敏度和准确性，能够实现对甲烷气体浓度的实时监测，并且具有极低的检测限，可以检测到非常微量的甲烷气体。

其次，它具有快速响应的特点，可以对甲烷气体进行快速的检测和报警，有效地降低了事故的发生概率。

此外，激光原理的甲烷传感器还具有抗干扰能力强、使用寿命长、维护方便等优点，能够在复杂的工业环境中稳定可靠地工作。

激光原理的甲烷传感器广泛应用于工业生产、矿井安全监测、天然气管道输送、环境监测等领域。

在煤矿等危险环境中，甲烷气体的泄漏往往会引发严重的爆炸事故，因此对甲烷气体的快速准确监测就显得尤为重要。

激光原理的甲烷传感器能够实现对甲烷浓度的实时监测，并且具有高灵敏度和快速响应的特点，能够有效地提高矿井安全监测的效率和可靠性。

在天然气管道输送领域，甲烷泄漏也会造成严重的安全隐患，激光原理的甲烷传感器能够对天然气管道进行实时监测，及时发现泄漏隐患，保障天然气输送的安全和稳定。

在环境监测领域，甲烷作为一种温室气体，对于全球气候变化具有重要影响，激光原理的甲烷传感器能够实现对大气中甲烷浓度的快速准确监测，为环境保护和气候变化研究提供重要数据支持。

甲烷传感器监测标准
甲烷传感器是一种用于检测甲烷气体浓度的设备，广泛应用于煤矿、石油化工、环保等领域。

其监测标准主要包括以下几个方面：
1. 测量范围：甲烷传感器的测量范围通常在0-100%LEL（Lower Explosive Limit，甲烷的爆炸下限）之间，也有些传感器可以测量更高的浓度范围。

2. 精度和准确性：传感器的精度和准确性是衡量其性能的重要指标。

一般来说，甲烷传感器的精度应在±5%以内，准确性应在±10%以内。

3. 响应时间：响应时间是指传感器从接触甲烷气体到输出稳定信号所需的时间。

对于甲烷传感器，响应时间通常在几秒到几十秒之间。

4. 重复性：重复性是指传感器在相同条件下多次测量同一甲烷气体浓度时，测量结果的一致性。

良好的重复性可以确保传感器的可靠性和稳定性。

5. 温度和湿度影响：甲烷传感器的性能可能会受到环境温度和湿度的影响。

因此，监测标准通常会规定传感器在特定温度和湿度范围内的工作要求。

6. 防爆性能：在一些危险环境中使用的甲烷传感器需要具备防爆性能，以确保安全操作。

监测标准会对传感器的防爆等级和认证提出要求。

甲烷传感器的监测标准主要涉及测量范围、精度、响应时间、重复性、温度和湿度影响以及防爆性能等方面。

这些标准的制定旨在确保甲烷传感器的准确性、可靠性和安全性，以保障人员和环境的安全。

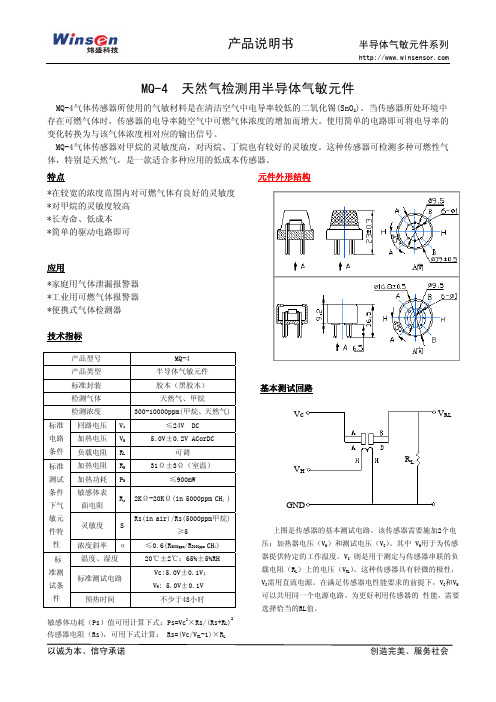

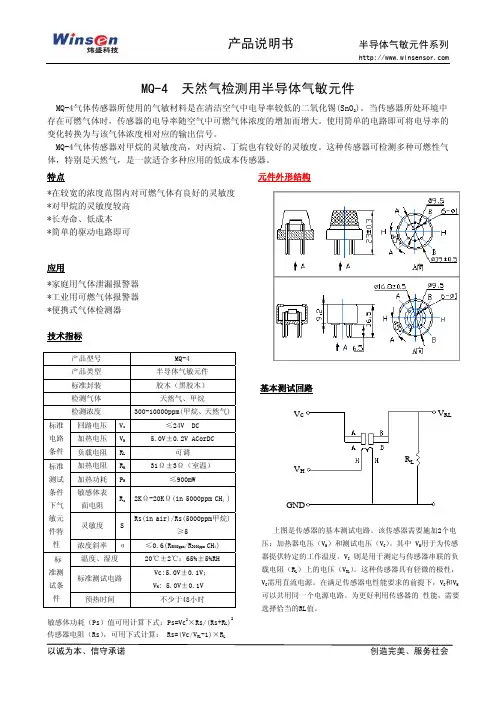

产品说明书半导体气敏元件系列MQ-4 天然气检测用半导体气敏元件MQ-4气体传感器所使用的气敏材料是在清洁空气中电导率较低的二氧化锡(SnO2)。

当传感器所处环境中存在可燃气体时，传感器的电导率随空气中可燃气体浓度的增加而增大。

使用简单的电路即可将电导率的变化转换为与该气体浓度相对应的输出信号。

MQ-4气体传感器对甲烷的灵敏度高，对丙烷、丁烷也有较好的灵敏度。

这种传感器可检测多种可燃性气体，特别是天然气，是一款适合多种应用的低成本传感器。

特点元件外形结构*在较宽的浓度范围内对可燃气体有良好的灵敏度 *对甲烷的灵敏度较高*长寿命、低成本*简单的驱动电路即可应用*家庭用气体泄漏报警器*工业用可燃气体报警器*便携式气体检测器技术指标产品型号 MQ-4产品类型 半导体气敏元件标准封装 胶木（黑胶木）检测气体 天然气、甲烷检测浓度 300-10000ppm(甲烷、天然气)标准电路条件 回路电压 V c≤24V DC加热电压V H 5.0V±0.2V ACorDC 负载电阻R L 可调标准测试条件下气敏元件特性 加热电阻R H 31Ω±3Ω（室温）加热功耗P H ≤900mW敏感体表面电阻R s2KΩ-20KΩ(in 5000ppm CH4)灵敏度 SRs(in air)/Rs(5000ppm甲烷)≥5浓度斜率 α ≤0.6(R5000ppm/R3000ppm CH4)标准测试条件温度、湿度 20℃±2℃；65%±5%RH标准测试电路Vc:5.0V±0.1V；V H: 5.0V±0.1V预热时间 不少于48小时基本测试回路R LV RLVcV HGND上图是传感器的基本测试电路。

该传感器需要施加2个电压：加热器电压（V H）和测试电压（V C）。

其中 V H用于为传感器提供特定的工作温度。

V C 则是用于测定与传感器串联的负载电阻（R L）上的电压（V RL）。

通用说明书工作原理MQ系列气体传感器的敏感材料是活性很高的金属氧化物半导体,最常用的如SnO2。

金属氧化物半导体在空气中被加热到一定温度时,氧原子被吸附在带负电荷的半导体表面,半导体表面的电子会被转移到吸附氧上,氧原子就变成了氧负离子,同时在半导体表面形成一个正的空间电荷层,导致表面势垒升高,从而阻碍电子流动(见图1。

在敏感材料内部,自由电子必须穿过金属氧化物半导体微晶粒的结合部位(晶界才能形成电流。

由氧吸附产生的势垒同样存在于晶界而阻碍电子的自由流动,传感器的电阻即缘于这种势垒。

在工作条件下当传感器遇到还原性气体时,氧负离子因与还原性气体发生氧化还原反应而导致其表面浓度降低,势垒随之降低(图2和图3。

导致传感器的阻值减小。

在给定的工作条件下和适当的气体浓度范围内,传感器的电阻值和还原性气体浓度之间的关系可近似由下面方程表示:其中:Rs:传感器电阻A:常数[C]:气体浓度α:Rs曲线的斜率传感器特性1氧气分压的影响图4所示为大气中氧分压(PO2和MQ气体传感器在清洁空气中阻值之间的典型关系。

2气敏特性根据前述方程,在某一气体浓度范围内(从几十ppm 至几千ppm,在工作条件下,传感器的电阻同气体浓度呈对数线性关系。

如图5所示。

传感器对多种还原气体具有敏感性,对指定气体的相对灵敏度,取决于敏感材料的构成及其工作温度。

图1-晶粒间势垒模型(洁净空气实际上,每个传感器的电阻值和相对灵敏度都不完全相同,图5中描述的敏感特性为传感器在不同气体浓度下的阻值(Rs与待检测气体的一定浓度下的阻值(R0的比值与浓度的对数关系。

3传感器响应特性在工作条件下传感器先被放入还原性气体中,其电阻急剧下降,待其稳定后,再将其置入洁净空气中,传感器的电阻经过很短的时间即恢复到它的初始值。

这个过程中传感器典型的动作如图6所示。

传感器的响应速度和恢复速度与传感器型号、材料种类及所测气体的种类相关。

4初始动作如图7所示,当传感器不通电存放后,再在空气中通电,无论是否存在还原性气体,传感器通电后的最初几秒钟,其阻值都会(Rs急剧下降,然后逐渐达到一个平稳的水平,即为传感器的初始动作。

甲烷传感器的种类及应用甲烷传感器是一种广泛应用于各个领域的气体传感器，主要用于检测和监测环境中的甲烷浓度。

甲烷是一种常见的天然气，具有高度的可燃性和易燃性，因此及早探测和监测甲烷浓度对于防止火灾和保护生命和财产非常重要。

甲烷传感器可分为多种类型，下面介绍几种常见的类型及其应用：1.催化燃烧型甲烷传感器：这种传感器通过甲烷与催化剂反应产生燃烧，在气流中测量产生的温度变化来判断甲烷的浓度。

它通常具有高灵敏度和快速响应时间，广泛应用于燃气检测仪、工业安全监测系统和消防设备等领域。

2.热导型甲烷传感器：这种传感器通过测量甲烷气体与传感器间的热量传导差异来检测甲烷浓度。

甲烷与空气的热导率差异可以通过测量传感器的温度来分析甲烷浓度。

它通常被广泛应用于甲烷检测仪、矿井安全监测以及天然气输送和储存等领域。

3.电化学型甲烷传感器：这种传感器利用甲烷与电极间的电化学反应来判断甲烷浓度。

当甲烷存在时，它会参与氧化还原反应，并导致电极的电位变化，通过测量电位变化来判断甲烷的浓度。

电化学型甲烷传感器广泛应用于天然气检测、工业过程控制和石油开采等领域。

此外，还存在其他类型的甲烷传感器，例如红外传感器和光谱传感器等。

红外传感器通过测量甲烷分子对红外光的吸收来检测甲烷浓度，广泛应用于石油和天然气勘探、工业生产和管道检测等领域。

光谱传感器则通过测量甲烷分子在特定波段的吸收来判断甲烷浓度，可以应用于环境监测、气候研究和甲烷排放监测等领域。

总之，甲烷传感器是一类重要的气体传感器，种类繁多，广泛应用于环保、工业、安全等多个领域。

不同类型的甲烷传感器适用于不同的应用场景，如燃气检测、工业安全监测、矿井安全监测、天然气输送和储存等。

随着技术的不断进步，甲烷传感器的性能和精度也在不断提高，为保护环境和安全发挥了重要作用。

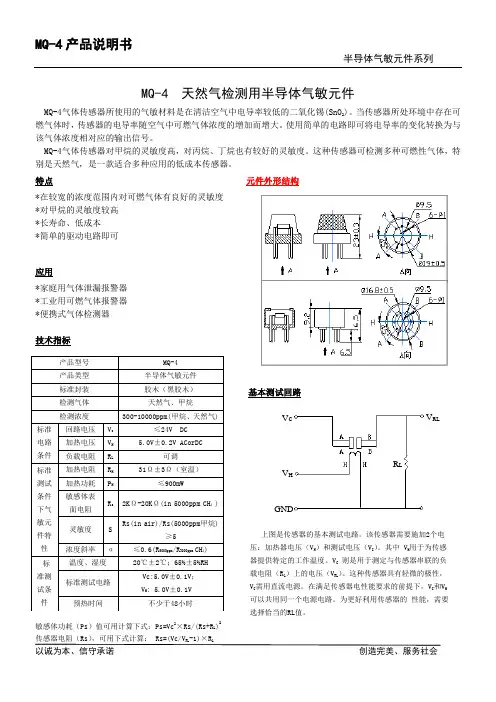

半导体气敏元件系列MQ-4 天然气检测用半导体气敏元件MQ-4气体传感器所使用的气敏材料是在清洁空气中电导率较低的二氧化锡(SnO 2)。

当传感器所处环境中存在可燃气体时，传感器的电导率随空气中可燃气体浓度的增加而增大。

使用简单的电路即可将电导率的变化转换为与该气体浓度相对应的输出信号。

MQ-4气体传感器对甲烷的灵敏度高，对丙烷、丁烷也有较好的灵敏度。

这种传感器可检测多种可燃性气体，特别是天然气，是一款适合多种应用的低成本传感器。

特点 元件外形结构 *在较宽的浓度范围内对可燃气体有良好的灵敏度 *对甲烷的灵敏度较高 *长寿命、低成本 *简单的驱动电路即可应用*家庭用气体泄漏报警器 *工业用可燃气体报警器 *便携式气体检测器技术指标基本测试回路上图是传感器的基本测试电路。

该传感器需要施加2个电 压：加热器电压（V H ）和测试电压（V C ）。

其中 V H 用于为传感 器提供特定的工作温度。

V C 则是用于测定与传感器串联的负 载电阻（R L ）上的电压（V RL ）。

这种传感器具有轻微的极性， V C 需用直流电源。

在满足传感器电性能要求的前提下，V C 和V H 可以共用同一个电源电路。

为更好利用传感器的 性能，需要 选择恰当的RL 值。

敏感体功耗（Ps ）值可用计算下式：Ps=Vc 2×Rs/(Rs+R L )2传感器电阻（Rs ），可用下式计算： Rs=(Vc/V RL -1)×R L产品型号 MQ-4产品类型 半导体气敏元件 标准封装 胶木（黑胶木） 检测气体 天然气、甲烷 检测浓度 300-10000ppm(甲烷、天然气) 标准电路条件 回路电压 V c≤24V DC加热电压 V H 5.0V±0.2V ACorDC 负载电阻 R L 可调 标准测试条件下气敏元件特性 加热电阻 R H 31Ω±3Ω（室温） 加热功耗 P H ≤900mW 敏感体表面电阻 R s 2K Ω-20K Ω(in 5000ppm CH 4 )灵敏度 SRs(in air)/Rs(5000ppm 甲烷)≥5浓度斜率α≤0.6(R 5000ppm /R 3000ppm CH 4) 标准测试条件温度、湿度 20℃±2℃；65%±5%RH 标准测试电路 Vc:5.0V±0.1V ； V H : 5.0V±0.1V预热时间不少于48小时VcV HGNDR LV RL灵敏度特性 温/湿度的影响图1是传感器典型的灵敏度特性曲线。

半导体气体传感器半导体气体传感器通用说明书通用说明书工作原理MQ系列气体传感器的敏感材料是活性很高的金属氧化物半导体,最常用的如SnO2。

金属氧化物半导体在空气中被加热到一定温度时，氧原子被吸附在带负电荷的半导体表面，半导体表面的电子会被转移到吸附氧上，氧原子就变成了氧负离子，同时在半导体表面形成一个正的空间电荷层，导致表面势垒升高，从而阻碍电子流动（见图1）。

在敏感材料内部，自由电子必须穿过金属氧化物半导体微晶粒的结合部位（晶界）才能形成电流。

由氧吸附产生的势垒同样存在于晶界而阻碍电子的自由流动，传感器的电阻即缘于这种势垒。

在工作条件下当传感器遇到还原性气体时，氧负离子因与还原性气体发生氧化还原反应而导致其表面浓度降低，势垒随之降低（图2和图3）。

导致传感器的阻值减小。

在给定的工作条件下和适当的气体浓度范围内，传感器的电阻值和还原性气体浓度之间的关系可近似由下面方程表示：其中：Rs：传感器电阻A：常数[C]:气体浓度α:Rs曲线的斜率传感器特性1氧气分压的影响图4所示为大气中氧分压（PO2）和MQ气体传感器在清洁空气中阻值之间的典型关系。

2气敏特性根据前述方程，在某一气体浓度范围内（从几十ppm 至几千ppm），在工作条件下，传感器的电阻同气体浓度呈对数线性关系。

如图5所示。

传感器对多种还原气体具有敏感性，对指定气体的相对灵敏度，取决于敏感材料的构成及其工作温度。

图1-晶粒间势垒模型（洁净空气）实际上，每个传感器的电阻值和相对灵敏度都不完全相同，图5中描述的敏感特性为传感器在不同气体浓度下的阻值(Rs)与待检测气体的一定浓度下的阻值(R0)的比值与浓度的对数关系。

3传感器响应特性在工作条件下传感器先被放入还原性气体中，其电阻急剧下降，待其稳定后，再将其置入洁净空气中，传感器的电阻经过很短的时间即恢复到它的初始值。

这个过程中传感器典型的动作如图6所示。

传感器的响应速度和恢复速度与传感器型号、材料种类及所测气体的种类相关。

MQ-4甲烷、天然气传感器模块使用说明书简要说明：一、尺寸：32mm X22mm X27mm 长X宽X高二、主要芯片：LM393、ZYMQ-4气体传感器三、工作电压：直流5伏四、特点：1、具有信号输出指示。

2、双路信号输出（模拟量输出及TTL电平输出）3、TTL输出有效信号为低电平。

（当输出低电平时信号灯亮，可直接接单片机）4、模拟量输出0~5V电压，浓度越高电压越高。

5、对甲烷气体，天然气有较好的灵敏度。

6、具有长期的使用寿命和可靠的稳定性7、快速的响应恢复特性五、应用：适用于家庭或工厂的甲烷气体，天然气等监测装置。

【标注说明】【原理图】【测试方式】1、传感器先预热20秒左右。

2、将传感器放在无被测气体的地方，顺时针调节电位器，调节到指示灯亮，然后逆时针转半圈，调到指示灯不亮，然后接近被测气体，指示灯亮，离开被测气体，指示灯熄灭，就证明传感器是好的！【测试程序】实现功能：1、当测量浓度大于设定浓度时，单片机IO口输出低电平/********************************************************************实现功能:此版配套测试程序使用芯片：AT89S52晶振：11.0592MHZ波特率：9600编译环境：Keil作者：zhangxinchun淘宝店：汇诚科技【声明】此程序仅用于学习与参考，引用请注明和作者信息！*********************************************************************//********************************************************************说明：1、当测量浓度大于设定浓度时，单片机IO口输出低电平*********************************************************************/#include<reg52.h> //库文件#define uchar unsigned char//宏定义无符号字符型#define uint unsigned int //宏定义无符号整型/********************************************************************I/O定义*********************************************************************/sbit LED=P1^0; //定义单片机P1口的第1位（即P1.0）为指示端sbit DOUT=P2^0; //定义单片机P2口的第1位（即P2.0）为传感器的输入端/********************************************************************延时函数*********************************************************************/void delay()//延时程序{uchar m,n,s;for(m=20;m>0;m--)for(n=20;n>0;n--)for(s=248;s>0;s--);}/********************************************************************主函数*********************************************************************/void main(){while(1) //无限循环{LED=1; //熄灭P1.0口灯if(DOUT==0)//当浓度高于设定值时，执行条件函数{delay();//延时抗干扰if(DOUT==0)//确定浓度高于设定值时，执行条件函数{LED=0; //点亮P1.0口灯}}}}/********************************************************************结束*********************************************************************/【测试程序】*********************************************************************/#include <reg52.h> //头文件#define uchar unsigned char //宏定义无符号字符型#define uint unsigned int //宏定义无符号整型code uchar seg7code[10]={ 0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90}; //显示段码数码管字跟uchar wei[4]={0XEf,0XDf,0XBf,0X7f}; //位的控制端//位控制码sbit ST=P3^0; //A/D启动转换信号sbit OE=P3^1; //数据输出允许信号sbit EOC=P3^2; //A/D转换结束信号sbit CLK=P3^3; //时钟脉冲uint z,x,c,v,AD0809, date; //定义数据类型/******************************************************************延时函数******************************************************************/void delay(uchar t){uchar i,j;for(i=0;i<t;i++){for(j=13;j>0;j--);{ ;}}}/**********************************************************************数码管动态扫描*********************************************************************/void xianshi() //显示函数{uint z,x,c,v;z=date/1000; //求千位x=date%1000/100; //求百位c=date%100/10; //求十位v=date%10; //求个位P2=0XFF;P0=seg7code[z]&0x7f;P2=wei[0];delay(80);P2=0XFF;P0=seg7code[x];P2=wei[1];delay(80);P2=0XFF;P0=seg7code[c];P2=wei[2];delay(80);P2=0XFF;P0=seg7code[v];P2=wei[3];delay(80);P2=0XFF;}/*************************************************************************CLK振荡信号**************************************************************************/ void timer0( ) interrupt 1 //定时器0工作方式1{TH0=(65536-2)/256; //重装计数初值TL0=(65536-2)%256; //重装计数初值CLK=!CLK; //取反}/*************************************************************************主函数**************************************************************************/ void main(){TMOD=0X01; //定时器中断0CLK=0; //脉冲信号初始值为0TH0=(65536-2)/256; //定时时间高八位初值TL0=(65536-2)%256; //定时时间低八位初值EA=1; //开CPU中断ET0=1; //开T/C0中断TR0=1;while(1) //无限循环{ST=0; //使采集信号为低ST=1; //开始数据转换ST=0; //停止数据转换while(!EOC); //等待数据转换完毕OE=1; //允许数据输出信号AD0809=P1; //读取数据OE=0; //关闭数据输出允许信号if(AD0809>=251) //电压显示不能超过5VAD0809=250;date=AD0809*20; //数码管显示的数据值，其中20为采集数据的毫安值xianshi(); //数码管显示函数}}【ADC0809资料】ADC0809中文资料1．主要特性1）8路8位A／D转换器，即分辨率8位。

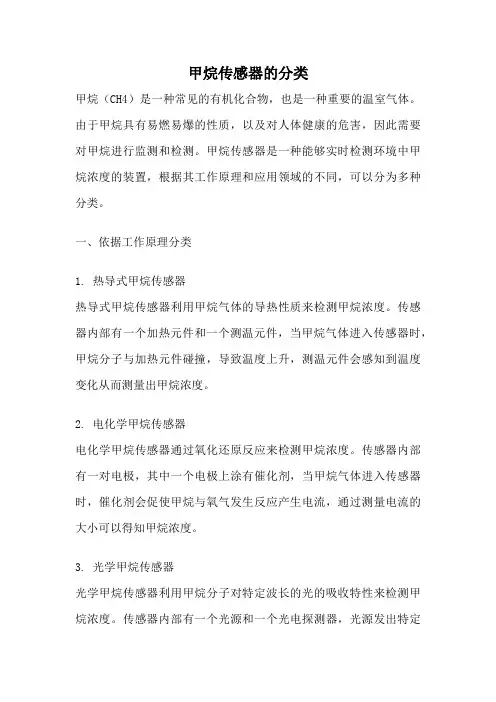

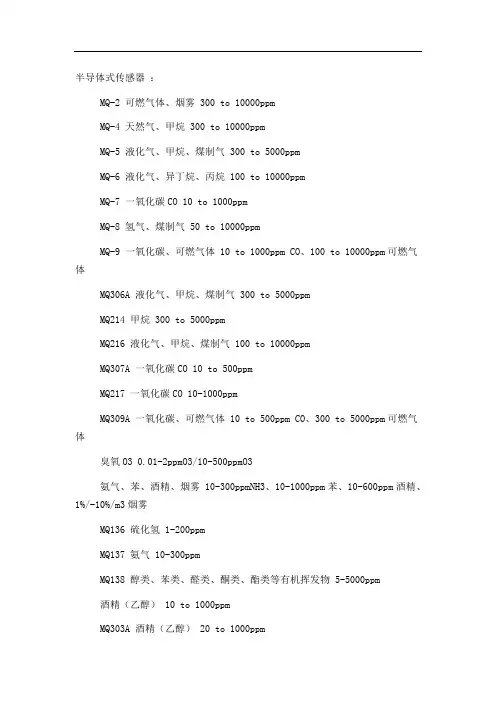

甲烷传感器的分类甲烷（CH4）是一种常见的有机化合物，也是一种重要的温室气体。
