电线电流负荷表

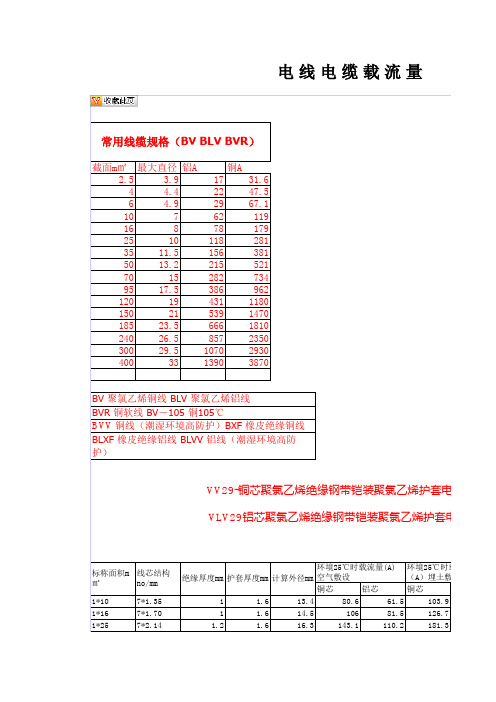

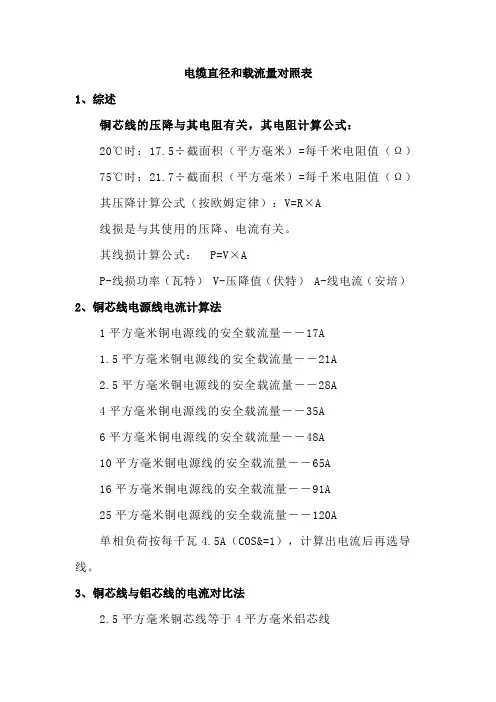

电缆直径和载流量对照表1、综述铜芯线的压降与其电阻有关，其电阻计算公式：20℃时：17.5÷截面积（平方毫米）=每千米电阻值（Ω）75℃时：21.7÷截面积（平方毫米）=每千米电阻值（Ω）其压降计算公式（按欧姆定律）：V=R×A线损是与其使用的压降、电流有关。

其线损计算公式：P=V×AP-线损功率（瓦特） V-压降值（伏特） A-线电流（安培）2、铜芯线电源线电流计算法1平方毫米铜电源线的安全载流量－－17A1.5平方毫米铜电源线的安全载流量－－21A2.5平方毫米铜电源线的安全载流量－－28A4平方毫米铜电源线的安全载流量－－35A6平方毫米铜电源线的安全载流量－－48A10平方毫米铜电源线的安全载流量－－65A16平方毫米铜电源线的安全载流量－－91A25平方毫米铜电源线的安全载流量－－120A单相负荷按每千瓦4.5A（COS&=1），计算出电流后再选导线。

3、铜芯线与铝芯线的电流对比法2.5平方毫米铜芯线等于4平方毫米铝芯线4平方毫米铜芯线等于6平方毫米铝芯线6平方毫米铜芯线等于10平方毫米铝芯线<10平方毫米以下乘以五>即:2.5平方毫米铜芯线=<4平方毫米铝芯线×5>20安培=4400瓦；4平方毫米铜芯线=<6平方毫米铝芯线×5>30安培=6600瓦;6平方毫米铜芯线=<10平方毫米铝芯线×5>50安培=11000瓦；土方法是铜芯线1个平方1KW,铝芯2个平方1KW.单位是平方毫米；就是横截面积（平方毫米）电缆载流量根据铜芯/铝芯不同，铜芯你用 2.5（平方毫米）就可以了，其标准:0.75/1.0/1.5/2.5/4/6/10/16/25/35/50/70/95/120/150/1 85/240/300/400…，还有非我国标准如：2.0。

铝芯1平方最大载流量9A，铜芯1平方最大载流量13.5A 二点五下乘以九，往上减一顺号走。

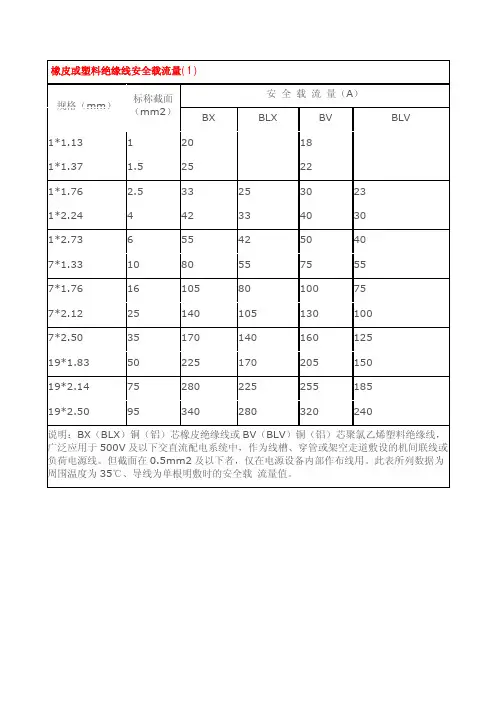

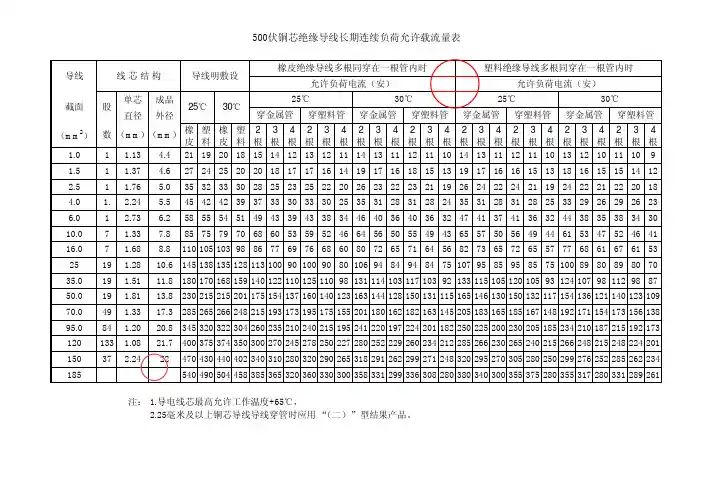

500伏铜芯绝缘导线长期连续负荷允许载流量表
注：1.导电线芯最高允许工作温度+65℃，
2.25毫米及以上铜芯导线导线穿管时应用 “（二）”型结果产品。

注：1.本电缆的聚氯乙烯绝缘中添加了耐热增塑剂，线芯允许工作温度可达105℃，适用于高温场所，但要求接头用焊接或绞接后表面锡银处理，电线实际允许工作温度还取决于电线与电线，电线与电器接头的允许工作温度。

当接头允许温度为95℃时，表中数据应乘以0.92；接头允许温度为85℃时，表中数据应乘以0.84。

2.BLV-105型铝芯耐热线的载流量可按表中数据乘以0.78。

3.本表中载流量数据系经计算得出，仅供使用参考，上海电缆研究所尚未提供试验数据。

注：1.导线芯最高允许工作温度为65℃。

单相AC220V，三相AC380V电压时功率/电流对照表。

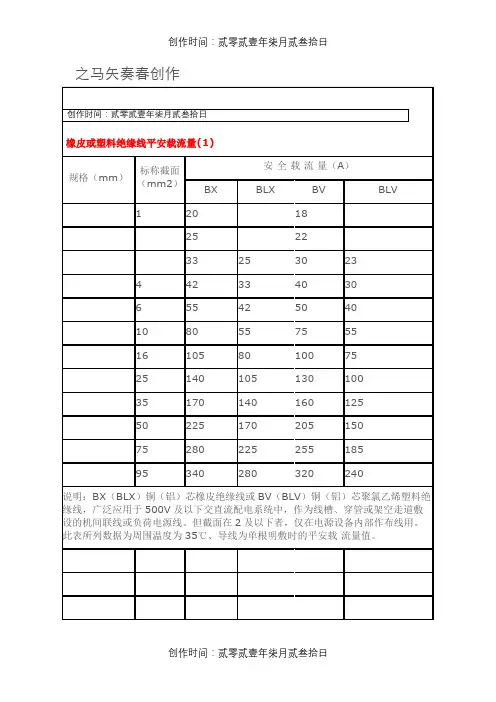

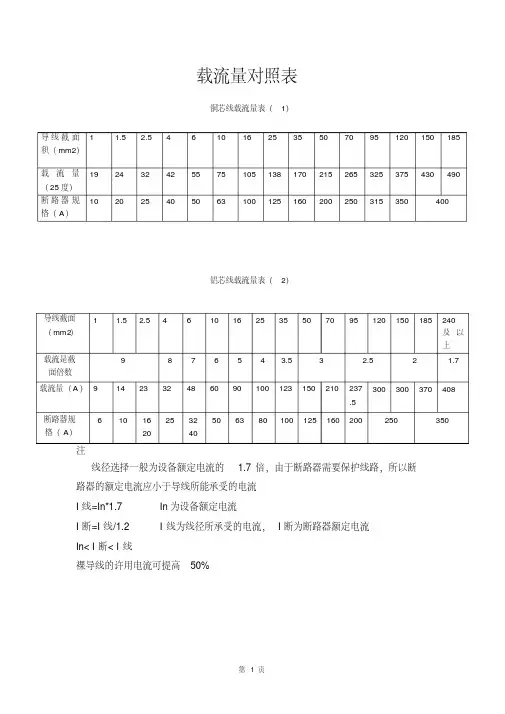

电线电缆载流量表大全公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]载流量对照表铜芯线载流量表（1）注线径选择一般为设备额定电流的倍，由于断路器需要保护线路，所以断路器的额定电流应小于导线所能承受的电流I线=In* In为设备额定电流I断=I线/ I线为线径所承受的电流，I断为断路器额定电流In< I断< I线裸导线的许用电流可提高50%(I总电流)计算公式=P功率/U电压/cosθ功率因素～(R总电阻)计算公式= ρ导体电阻率*L线长/线截面积( ρ铜芯电缆电阻)：每米(ρ铝芯电缆电阻)：每米一、塑料绝绝电线在空气中穿管敷设的载流量（包括阻燃，耐火，不燃烧型）量，适用型号，BV,,BLV导体线芯最高准许工温度；65℃3,，500V单芯聚氯乙烯绝缘电线穿塑管时在空敷设长期连续负荷准许载流量，适用型号，BV,,BLV,慢电线芯最高准许工作温度；65℃℃护套电缆在空气中敷设，长连许负荷准许载流量，适用型号；RV.,RVV,RVB,RVS,RFB,RFS,BVV,,BLVV,导电线芯最高准许工作温度；65℃适用型号导电线芯最高工作温度70℃空气温度30℃土攘温度25℃土壤热阻系数1。

2℃.m/w2．适用型号…导电线芯最高工温度70℃空气温度30℃。

土壤温度25℃土壤热阻系数1。

2℃m/w四、1kv 聚氯乙烯绝缘及护套电力电缆载流量 适用型号vv 22…VLV22…导导电线芯最高准许工作温度70℃。

空气温30℃。

土壤温度25℃ 土壤热阻系数；℃五、1kv3+1芯或4芯聚氯乙烯绝缘及护套电力电缆载流量 适用型号vv 22,,vlv 22导电线芯最高准许工作温度70℃ 空气温度30℃，，土壤温度25℃六、1kv3+2芯4+1芯5芯聚氯乙烯绝缘电力电缆载流量1，，适用型号VV,,VLV,,VV22,,VLV22,,,导电线芯最高工作温度70℃2，空气温度30℃，土壤温度25℃七、硅烷交联聚乙烯绝缘电力电缆载流量，[该产品的阻燃，耐火产品的载流量参照此计算徝选择]适用型号；YJV,YJLV,YJY,,[包括钢带凯装]导体最高准许工作温度90℃空气温度30℃，，土壤温度25℃土壤热阻系数；℃八、硅烷交联聚乙烯绝缘电力电缆载流量，[该产品的阻燃，耐火产品的载流量参照此计算徝选择] 3+1，3+2，4+1，4芯，5芯电缆载流量， 适用型号；yjlv,yjly(包括钢带，铠装) 导体最高准许工作温度；90℃ 空气温度；30℃ 土壤温度；25℃九、单芯铜导体交联聚乙烯绝缘电力电缆载流量 适用型号，YJV,,,YJV 22,,,,YJY,,YjV 32,,YJV 33，，42，，，43十、单芯铜导体交联聚氯乙烯绝缘电力电缆载流量，适用型号，YJV,YJY,YJV22,电压等级，6/6,,6/10kv适用型号，yjv,,yjy,,,yjv22,,适用型号，YJLV,YJLY,JLV22,YJLY22,适用型号，YJLV,,YJLY,YJLV 22,,YJLY 22十四、单芯铝导体交联聚氯乙烯绝缘电力电缆栽流量， 适用型号，YJLV,YJLY,,YJLV 22,,YJLY 22,适用型号，YJV,YJY,YJV 22,YJY 22 电压等级，6KV适用型号,YJV,YJY,YJV 22,YJY 22 电压等级，6/6KV,6/10KV十七、三芯铝导体交联聚乙烯绝缘电力电缆载流量， 适用型号，YJLV,,YJLY,,YJLV 22,,YJLY 22十八、三芯铝导体交联聚乙浠绝缘电力电缆载流量，适用型号，YJLV,,YJLY,,YJLV22,,YJLY22,适用型号，YJLV，YJLY，YJLV22，YJLY221，1KV及以下架空绝缘电缆在空气中敷设时栽流量，适用型号，JKV,,JKLV,,JKY,,JKLY,导电线芯最高准许温度70℃，二十一、10KV,,35KV,交联聚氯乙烯绝缘架空电缆在空气中的载流量，适用型号，JKYJ,JKLYJ(JKY,JKLY),导体长期工作温度90℃，空气环境温度。

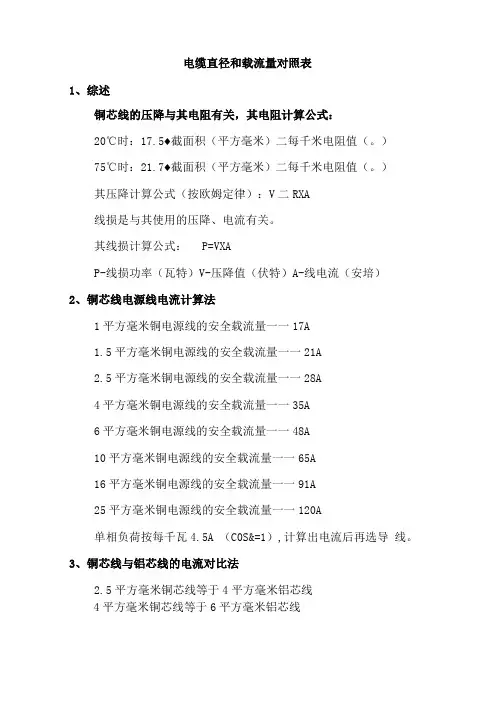

电缆直径和载流量对照表1、综述铜芯线的压降与其电阻有关，其电阻计算公式：20℃时：17.5♦截面积（平方毫米）二每千米电阻值（。

）75℃时：21.7♦截面积（平方毫米）二每千米电阻值（。

）其压降计算公式（按欧姆定律）：V二RXA线损是与其使用的压降、电流有关。

其线损计算公式：P=VXAP-线损功率（瓦特）V-压降值（伏特）A-线电流（安培）2、铜芯线电源线电流计算法1平方毫米铜电源线的安全载流量一一17A1.5平方毫米铜电源线的安全载流量一一21A2.5平方毫米铜电源线的安全载流量一一28A4平方毫米铜电源线的安全载流量一一35A6平方毫米铜电源线的安全载流量一一48A10平方毫米铜电源线的安全载流量一一65A16平方毫米铜电源线的安全载流量一一91A25平方毫米铜电源线的安全载流量一一120A单相负荷按每千瓦4.5A （C0S&=1）,计算出电流后再选导线。

3、铜芯线与铝芯线的电流对比法2.5平方毫米铜芯线等于4平方毫米铝芯线4平方毫米铜芯线等于6平方毫米铝芯线6平方毫米铜芯线等于10平方毫米铝芯线<10平方毫米以下乘以五>即：2.5平方毫米铜芯线二<4平方毫米铝芯线X 5>20安培=4400 瓦；4平方毫米铜芯线二<6平方毫米铝芯线X 5>30安培=6600瓦;6平方毫米铜芯线=<10平方毫米铝芯线X 5>50安培=11000 瓦；土方法是铜芯线1个平方1KW,铝芯2个平方1KW.单位是平方毫米；就是横截面积（平方毫米）电缆载流量根据铜芯/铝芯不同，铜芯你用2.5 （平方毫米）就可以了，其标准：0.75/1.0/1.5/2.5/4/6/10/16/25/35/50/70/95/120/150/185/240/300/400…，还有非我国标准如：2.0。

铝芯1平方最大载流量9A,铜芯1平方最大载流量13.5A二点五下乘以九，往上减一顺号走。

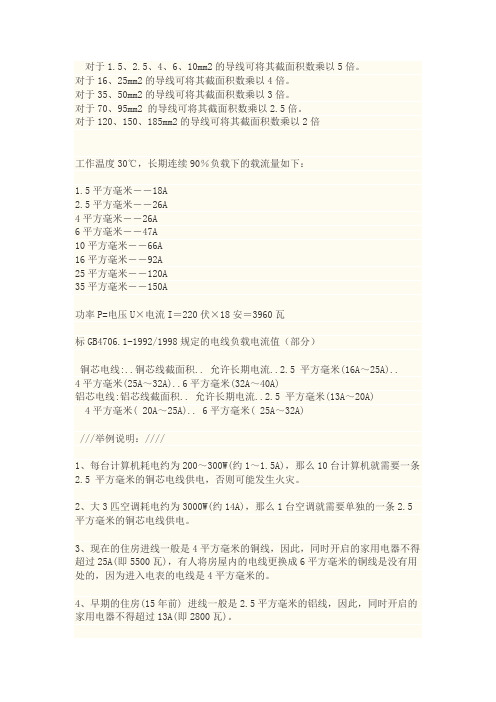

对于1.5、2.5、4、6、10mm2的导线可将其截面积数乘以5倍。

对于16、25mm2的导线可将其截面积数乘以4倍。

对于35、50mm2的导线可将其截面积数乘以3倍。

对于70、95mm2 的导线可将其截面积数乘以2.5倍。

对于120、150、185mm2的导线可将其截面积数乘以2倍工作温度30℃，长期连续90％负载下的载流量如下：1.5平方毫米――18A2.5平方毫米――26A4平方毫米――26A6平方毫米――47A10平方毫米――66A16平方毫米――92A25平方毫米――120A35平方毫米――150A功率P=电压U×电流I＝220伏×18安＝3960瓦标GB4706.1-1992/1998规定的电线负载电流值（部分）铜芯电线:..铜芯线截面积.. 允许长期电流..2.5 平方毫米(16A～25A)..4平方毫米(25A～32A)..6平方毫米(32A～40A)铝芯电线:铝芯线截面积.. 允许长期电流..2.5 平方毫米(13A～20A)4平方毫米( 20A～25A).. 6平方毫米( 25A～32A)///举例说明：////1、每台计算机耗电约为200～300W(约1～1.5A)，那么10台计算机就需要一条2.5 平方毫米的铜芯电线供电，否则可能发生火灾。

2、大3匹空调耗电约为3000W(约14A)，那么1台空调就需要单独的一条2.5 平方毫米的铜芯电线供电。

3、现在的住房进线一般是4平方毫米的铜线，因此，同时开启的家用电器不得超过25A(即5500瓦)，有人将房屋内的电线更换成6平方毫米的铜线是没有用处的，因为进入电表的电线是4平方毫米的。

4、早期的住房(15年前) 进线一般是2.5平方毫米的铝线，因此，同时开启的家用电器不得超过13A(即2800瓦)。

5、耗电量比较大的家用电器是：空调5A(1.2匹)，电热水器10A，微波炉4A，电饭煲4A，洗碗机8A，带烘干功能的洗衣机10A，电开水器4A在电源引起的火灾中，有90％是由于接头发热造成的，因此所有的接头均要焊接，不能焊接的接触器件5～10年必须更换(比如插座、空气开关等)。

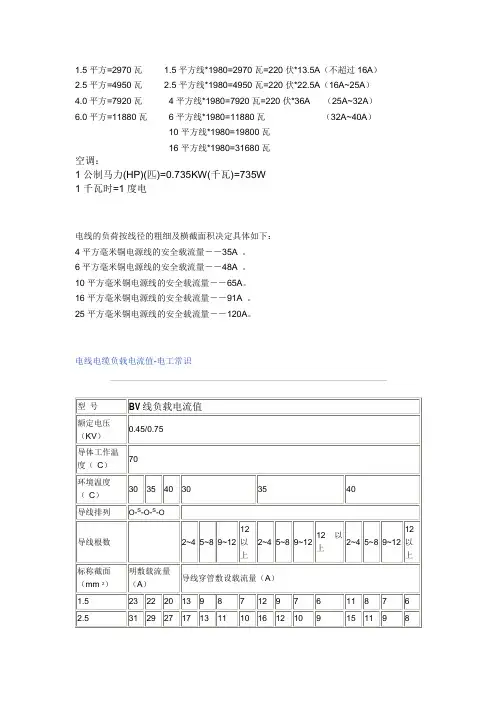

1.5平方=2970瓦 1.5平方线*1980=2970瓦=220伏*13.5A（不超过16A）2.5平方=4950瓦 2.5平方线*1980=4950瓦=220伏*22.5A（16A~25A）4.0平方=7920瓦4平方线*1980=7920瓦=220伏*36A （25A~32A）6.0平方=11880瓦6平方线*1980=11880瓦（32A~40A）10平方线*1980=19800瓦16平方线*1980=31680瓦空调：1公制马力(HP)(匹)=0.735KW(千瓦)=735W1千瓦时=1度电电线的负荷按线径的粗细及横截面积决定具体如下：4平方毫米铜电源线的安全载流量－－35A 。

6平方毫米铜电源线的安全载流量－－48A 。

10平方毫米铜电源线的安全载流量－－65A。

16平方毫米铜电源线的安全载流量－－91A 。

25平方毫米铜电源线的安全载流量－－120A。

电线电缆负载电流值-电工常识电工常识－电线负载电流值国标GB4706.1-1992/1998规定的电线负载电流值（部分）注：明敷载流量值系根据S>2De(De-电线外径)计算220w大约为1A举例说明：1、每台计算机耗电约为200～300W(约1～1.5A)，那么10台计算机就需要一条2.5 平方毫米的铜芯电线供电，否则可能发生火灾。

2、大3匹空调耗电约为3000W(约14A)，那么1台空调就需要单独的一条2.5 平方毫米的铜芯电线供电。

3、现在的住房进线一般是4平方毫米的铜线，因此，同时开启的家用电器不得超过25A(即5500瓦)，有人将房屋内的电线更换成6平方毫米的铜线是没有用处的，因为进入电表的电线是4平方毫米的。

4、早期的住房(15年前) 进线一般是2.5平方毫米的铝线，因此，同时开启的家用电器不得超过13A(即2800瓦)。

5、耗电量比较大的家用电器是：空调5A(1.2匹)，电热水器10A，微波炉4A，电饭煲4A，洗碗机8A，带烘干功能的洗衣机10A，电开水器4A 在电源引起的火灾中，有90％是由于接头发热造成的，因此所有的接头均要焊接，不能焊接的接触器件5～10年必须更换(比如插座、空气开关等)。

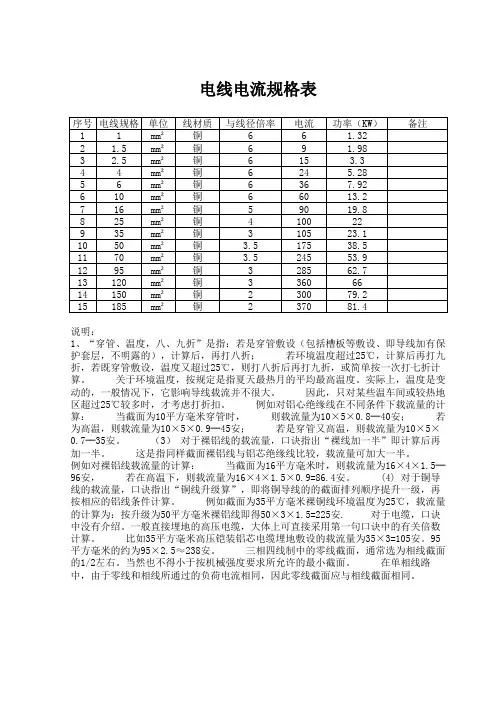

电线电流规格表说明：1、“穿管、温度，八、九折”是指：若是穿管敷设（包括槽板等敷设、即导线加有保护套层，不明露的），计算后，再打八折； 若环境温度超过25℃，计算后再打九折，若既穿管敷设，温度又超过25℃，则打八折后再打九折，或简单按一次打七折计算。

关于环境温度，按规定是指夏天最热月的平均最高温度。

实际上，温度是变动的，一般情况下，它影响导线载流并不很大。

因此，只对某些温车间或较热地区超过25℃较多时，才考虑打折扣。

例如对铝心绝缘线在不同条件下载流量的计算： 当截面为10平方毫米穿管时， 则载流量为10×5×0.8═40安； 若为高温，则载流量为10×5×0.9═45安； 若是穿管又高温，则载流量为10×5×0.7═35安。

（3） 对于裸铝线的载流量，口诀指出“裸线加一半”即计算后再加一半。

这是指同样截面裸铝线与铝芯绝缘线比较，载流量可加大一半。

例如对裸铝线载流量的计算： 当截面为16平方毫米时，则载流量为16×4×1.5═96安， 若在高温下，则载流量为16×4×1.5×0.9=86.4安。

(4) 对于铜导线的载流量，口诀指出“铜线升级算”，即将铜导线的的截面排列顺序提升一级，再按相应的铝线条件计算。

例如截面为35平方毫米裸铜线环境温度为25℃，载流量的计算为：按升级为50平方毫米裸铝线即得50×3×1.5=225安.对于电缆，口诀中没有介绍。

一般直接埋地的高压电缆，大体上可直接采用第一句口诀中的有关倍数计算。

比如35平方毫米高压铠装铝芯电缆埋地敷设的载流量为35×3=105安。

95平方毫米的约为95×2.5≈238安。

三相四线制中的零线截面，通常选为相线截面的1/2左右。

当然也不得小于按机械强度要求所允许的最小截面。

在单相线路中，由于零线和相线所通过的负荷电流相同，因此零线截面应与相线截面相同。

⒊吊装包装件时，严禁几盘同时吊装。

在车辆、船舶等运输工具上，电缆盘要用合适方法加以固定，防止互相碰撞或翻倒，以防止机械损伤电缆。

⒋电缆严禁与酸、碱及矿物油类接触 ,要与这些有腐蚀性的物质隔离存放.贮存电缆的库房内不得有破坏绝缘及腐蚀金属的有害气体存在。

⒌电缆在保管期间，应定期滚动 (夏季3个月一次，其他季节可酌情延期)。

滚动时，将向下存放盘边滚翻朝上，以免底面受潮腐烂。

存放时要经常注意电缆封头是否完好无损。

⒍电缆贮存期限以产品出厂期为限，一般不宜超出一年半，最长不超出二年。

四、电线电缆的装置与施工电线电缆敷设装置的设计和施工应按 GB 50217-94《电力工程电缆设计规范》等有关规定进行，并采取需要的电缆附件(终端和接头)。

供电系统运行质量、平安性和可靠性不但与电线电缆自己质量有关，还与电缆附件和线路的施工质量有关。

通过对线路故障统计分析，由于施工、装置和接续等因素造成的故障往往要比电线电缆本体缺陷造成的故障可能性大得多。

因此要正确地选用电线电缆及配套附件，除按规范要求进行设计和施工外，还应注意如下几个方面的问题：⒈电缆敷设装置应由有资格的专业单位或专业人员进行，不符合有关规范规定要求的施工和装置，有可能导致电缆系统不克不及正常运行。

⒉人力敷设电缆时，应统一指挥控制节奏，每隔 1.5～3米有一人肩扛电缆，边放边拉，慢慢施放。

⒊机械施放电缆时，一般采取专用电缆敷设机并配备需要牵引工具，牵引力大小适当、控制均匀，以免损坏电缆。

⒋施放电缆前，要检查电缆外观及封头是否完好无损，施放时注意电缆盘的旋转方向，不要压扁或刮伤电缆外护套，在冬季低温时切勿以摔打方式来校直电缆，以免绝缘、护套开裂。

⒌敷设时电缆的弯曲半径要大于规定值。

在电缆敷设装置前、后用 1000V兆欧表丈量电缆各导体之间绝缘电阻是否正常，并根据电缆型号规格、长度及环境温度的分歧对丈量结果作适当地修正，小规格(10mm 2 以下实芯导体)电缆还应丈量导体是否通断。
