电线电流负载表

铜线安全载流量计算方法是：2.5平方毫米铜电源线的安全载流量－－28A。

4平方毫米铜电源线的安全载流量－－35A 。

6平方毫米铜电源线的安全载流量－－48A 。

10平方毫米铜电源线的安全载流量－－65A。

16平方毫米铜电源线的安全载流量－－91A 。

25平方毫米铜电源线的安全载流量－－120A。

如果是铝线，线径要取铜线的1.5-2倍。

如果铜线电流小于28A，按每平方毫米10A来...导线截面积与载流量的计算一、一般铜导线载流量导线的安全载流量是根据所允许的线芯最高温度、冷却条件、敷设条件来确定的。

一般铜导线的安全载流量为5~8A/mm2，铝导线的安全载流量为3~5A/mm2。

<关键点> 一般铜导线的安全载流量为5~8A/mm2，铝导线的安全载流量为3~5A/mm2。

如：2.5 mm2 BVV铜导线安全载流量的推荐值2.5×8A/mm2=20A 4 mm2 BVV铜导线安全载流量的推荐值4×8A/mm2=32A二、计算铜导线截面积利用铜导线的安全载流量的推荐值5~8A/mm2，计算出所选取铜导线截面积S的上下范围： S=< I /（5~8）>=0.125I ~0.2 I（mm2） S-----铜导线截面积（mm2） I-----负载电流（A）三、功率计算一般负载（也可以成为用电器，如点灯、冰箱等等）分为两种，一种式电阻性负载，一种是电感性负载。

对于电阻性负载的计算公式：P=UI 对于日光灯负载的计算公式：P=UIcosф，其中日光灯负载的功率因数cosф=0.5。

不同电感性负载功率因数不同，统一计算家庭用电器时可以将功率因数cosф取0.8。

也就是说如果一个家庭所有用电器加上总功率为6000瓦，则最大电流是I=P/Ucosф=6000/220*0.8=34(A) 但是，一般情况下，家里的电器不可能同时使用，所以加上一个公用系数，公用系数一般0.5。

所以，上面的计算应该改写成 I=P*公用系数/Ucosф=6000*0.5/220*0.8=17(A) 也就是说，这个家庭总的电流值为17A。

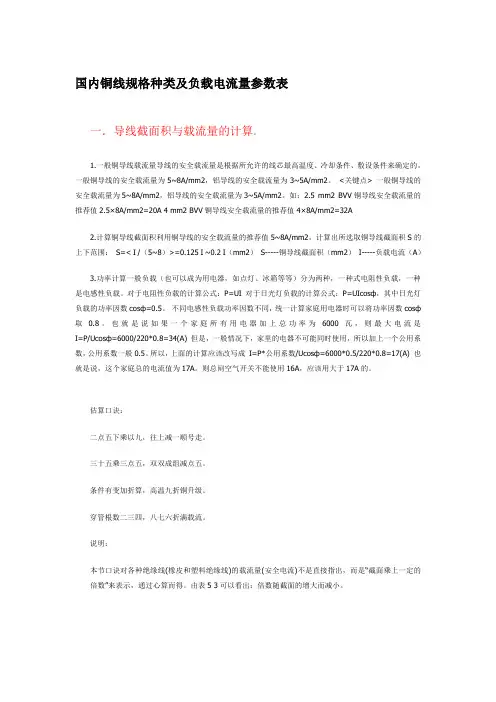

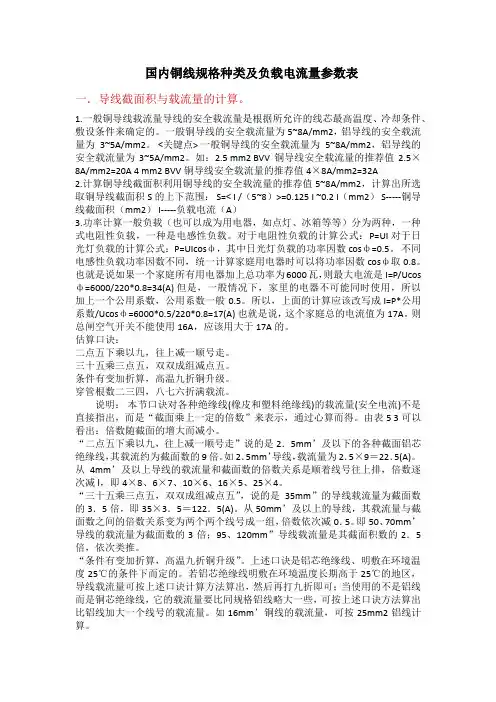

国内铜线规格种类及负载电流量参数表一．导线截面积与载流量的计算。

1.一般铜导线载流量导线的安全载流量是根据所允许的线芯最高温度、冷却条件、敷设条件来确定的。

一般铜导线的安全载流量为5~8A/mm2，铝导线的安全载流量为3~5A/mm2。

<关键点> 一般铜导线的安全载流量为5~8A/mm2，铝导线的安全载流量为3~5A/mm2。

如：2.5 mm2 BVV铜导线安全载流量的推荐值2.5×8A/mm2=20A 4 mm2 BVV铜导线安全载流量的推荐值4×8A/mm2=32A2.计算铜导线截面积利用铜导线的安全载流量的推荐值5~8A/mm2，计算出所选取铜导线截面积S的上下范围：S=< I /（5~8）>=0.125 I ~0.2 I（mm2）S-----铜导线截面积（mm2）I-----负载电流（A）3.功率计算一般负载（也可以成为用电器，如点灯、冰箱等等）分为两种，一种式电阻性负载，一种是电感性负载。

对于电阻性负载的计算公式：P=UI 对于日光灯负载的计算公式：P=UIcosф，其中日光灯负载的功率因数cosф=0.5。

不同电感性负载功率因数不同，统一计算家庭用电器时可以将功率因数cosф取0.8。

也就是说如果一个家庭所有用电器加上总功率为6000瓦，则最大电流是I=P/Ucosф=6000/220*0.8=34(A) 但是，一般情况下，家里的电器不可能同时使用，所以加上一个公用系数，公用系数一般0.5。

所以，上面的计算应该改写成I=P*公用系数/Ucosф=6000*0.5/220*0.8=17(A) 也就是说，这个家庭总的电流值为17A。

则总闸空气开关不能使用16A，应该用大于17A的。

估算口诀：二点五下乘以九，往上减一顺号走。

三十五乘三点五，双双成组减点五。

条件有变加折算，高温九折铜升级。

穿管根数二三四，八七六折满载流。

说明：本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是“截面乘上一定的倍数”来表示，通过心算而得。

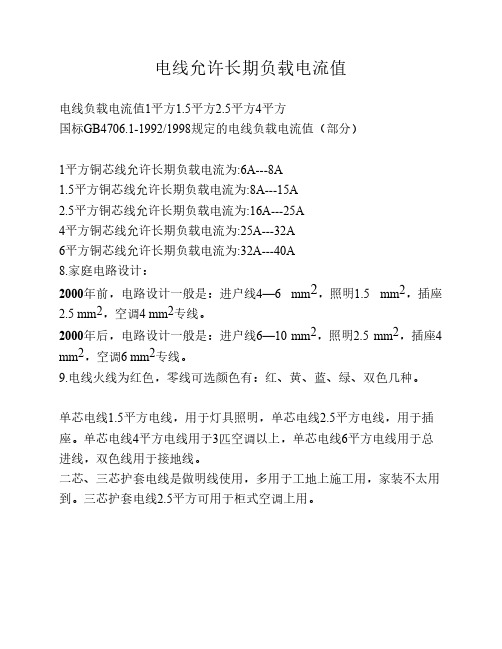

电线允许长期负载电流值
电线负载电流值1平方1.5平方2.5平方4平方
国标GB4706.1-1992/1998规定的电线负载电流值（部分）
1平方铜芯线允许长期负载电流为:6A---8A
1.5平方铜芯线允许长期负载电流为:8A---15A
2.5平方铜芯线允许长期负载电流为:16A---25A
4平方铜芯线允许长期负载电流为:25A---32A
6平方铜芯线允许长期负载电流为:32A---40A
8.家庭电路设计：
2000年前，电路设计一般是：进户线4—6 mm2，照明1.5 mm2，插座2.5 mm2，空调4 mm2专线。

2000年后，电路设计一般是：进户线6—10 mm2，照明2.5 mm2，插座4 mm2，空调6 mm2专线。

9.电线火线为红色，零线可选颜色有：红、黄、蓝、绿、双色几种。

单芯电线1.5平方电线，用于灯具照明，单芯电线2.5平方电线，用于插座。

单芯电线4平方电线用于3匹空调以上，单芯电线6平方电线用于总进线，双色线用于接地线。

二芯、三芯护套电线是做明线使用，多用于工地上施工用，家装不太用到。

三芯护套电线2.5平方可用于柜式空调上用。

国内铜线规格种类及负载电流量参数表一．导线截面积与载流量的计算。

1.一般铜导线载流量导线的安全载流量是根据所允许的线芯最高温度、冷却条件、敷设条件来确定的。

一般铜导线的安全载流量为5~8A/mm2，铝导线的安全载流量为3~5A/mm2。

<关键点>一般铜导线的安全载流量为5~8A/mm2，铝导线的安全载流量为3~5A/mm2。

如：2.5mm2BVV铜导线安全载流量的推荐值2.5×8A/mm2=20A4mm2BVV铜导线安全载流量的推荐值4×8A/mm2=32A2.计算铜导线截面积利用铜导线的安全载流量的推荐值5~8A/mm2，计算出所选取铜导线截面积S的上下范围：S=<I/（5~8）>=0.125I~0.2I（mm2）S-----铜导线截面积（mm2）I-----负载电流（A）3.功率计算一般负载（也可以成为用电器，如点灯、冰箱等等）分为两种，一种式电阻性负载，一种是电感性负载。

对于电阻性负载的计算公式：P=UI对于日光灯负载的计算公式：P=UIcosф，其中日光灯负载的功率因数cosф=0.5。

不同电感性负载功率因数不同，统一计算家庭用电器时可以将功率因数cosф取0.8。

也就是说如果一个家庭所有用电器加上总功率为6000瓦，则最大电流是I=P/Ucos ф=6000/220*0.8=34(A)但是，一般情况下，家里的电器不可能同时使用，所以加上一个公用系数，公用系数一般0.5。

所以，上面的计算应该改写成I=P*公用系数/Ucosф=6000*0.5/220*0.8=17(A)也就是说，这个家庭总的电流值为17A。

则总闸空气开关不能使用16A，应该用大于17A的。

估算口诀：二点五下乘以九，往上减一顺号走。

三十五乘三点五，双双成组减点五。

条件有变加折算，高温九折铜升级。

穿管根数二三四，八七六折满载流。

说明：本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是“截面乘上一定的倍数”来表示，通过心算而得。

1.5平方=2970瓦 1.5平方线*980=2970瓦=220伏*13.5A(不超过16A)2.5平方=4950瓦 2.5平方线*980=4950瓦=220伏*22.5A(16A~25A) 4.0平方=7920瓦4平方线*980=7920瓦^220伏*36A (25A〜32A）6.0平方=1880瓦6平方线*980=11880瓦(32A-40A)10平方线*1980=19800瓦16平方线*1980=31680瓦空调:1公制马力(HP)=0.735KW(千瓦）=735W1千瓦时=1度电电线的负荷按线径的粗细及横截面积决定具休如下:4平方毫米铜电源线的安全载流量——35A。

6平方毫米铜电源线的安全载流量——48A。

10平方毫米锎电源线的安全载流量—— 65A、16平方毫米锎电源线的安全载流量——91A。

25平方毫米铜电源线的安全载流量——120A，电线电缆负载电流位-电工常识电工常识一电线负载电流值国标GB.1规定的电线负载电流值（部分〉注：明敷载流盘值系根据S>2De(De-电线外径）计算220W大约为1A举例说明：1、每台计算机耗电约为200〜300W（约1〜1. 5A)，那么10台计算机就需要一条2.5平方毫米的铜芯电线供电，否则可能发生火灾。

2、大3匹空调耗电约为3000W(约14A)，那么1台空调就需要单独的一条2.5平方毫米的铜芯电线供电。

3、现在的住房进线一般是4平方毫米的铜线，因此，同时开启的家用电器不得超过25八(即5500瓦)，有人将房屋内的电线更换成6平方毫米的铜线是没有用处的，因为进入电表的电线是4平方毫米的。

4、早期的住房〈15年前）进线-般是2.5平方毫米的铝线，因此，同时开启的家用电器不得超过13A(即2800瓦）。

5、耗电量比较大的家用电器是：空调5A〈1.2匹〉，电热水器10A，微波炉4A，电饭煲4A，洗碗机8A，带烘干功能的洗衣机10A，电开水器4A在电源引起的火灾中，有90%是由于接爻发热造成的，因此所有的接头均要焊接，不能焊接的接触器件5〜10年必须更换（比如插座、空气开关等）注：水平形排列电缆相互间中心距离为电缆外径的2倍。

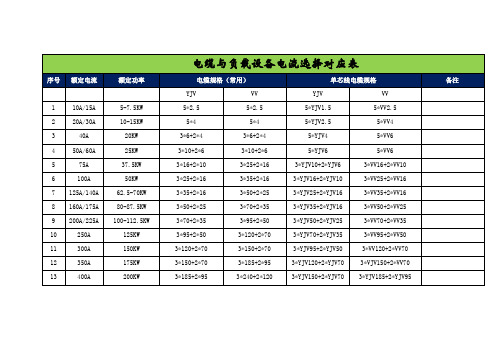

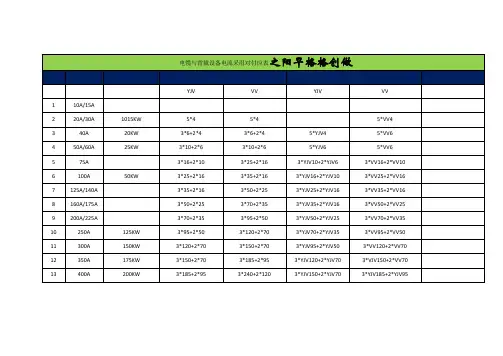

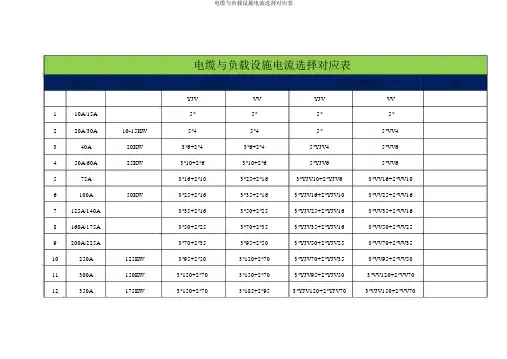

电缆与负载设施电流选择对应表额定电流额定功率电缆规格（常用）单芯线电缆规格备注YJV VV YJV VV110A/15A5*5*5*5*220A/30A10-15KW5*45*45*5*VV4340A20KW3*6+2*43*6+2*45*YJV45*VV6450A/60A25KW3*10+2*63*10+2*65*YJV65*VV6575A3*16+2*103*25+2*163*YJV10+2*YJV63*VV16+2*VV106100A50KW3*25+2*163*35+2*163*YJV16+2*YJV103*VV25+2*VV167125A/140A3*35+2*163*50+2*253*YJV25+2*YJV163*VV35+2*VV168160A/175A3*50+2*253*70+2*353*YJV35+2*YJV163*VV50+2*VV259200A/225A3*70+2*353*95+2*503*YJV50+2*YJV253*VV70+2*VV3510250A125KW3*95+2*503*120+2*703*YJV70+2*YJV353*VV95+2*VV5011300A150KW3*120+2*703*150+2*703*YJV95+2*YJV503*VV120+2*VV7012350A175KW3*150+2*703*185+2*953*YJV120+2*YJV703*VJV150+2*VV7013400A200KW3*185+2*953*240+2*1203*YJV150+2*YJV703*YJV185+2*YJV9514500A250KW 2*(3*120+2*70)2* （ 3*150+2*70 ）3*YJV185+2*YJV953*VV240+2*VV120 3*240+2*1203*300+2*15015630A325KW2* （ 3*185+2*95 ）2* （ 3*240+2*120 ）6*YJV150+2*YJV1506*VV185+2*VV18516700A350KW2* （ 3*240+2*120 ）4(3*120+2*70)6*YJV185+2*YJV1856*VV240+2*VV240 2*(3*300+2*150)17800A400KW2* （ 3*300+2*150 ）4*(3*150+2*70)6*YJV240+2*YJV2406*YJV300+2*YJV300 181000A500KW4*(3*150+2*70)4*(3*185+2*95)6*YJV300+2*YJV30012*YJV150+2*YJV150铜线安全载流量计算方法是：平方毫米铜电源线的安全载流量－－28A。

2.5仄圆毫米铜电源线的仄安载流量－－28A. 4仄圆毫米铜电源线的仄安载流量－－35A . 6仄圆毫米铜电源线的仄安载流量－－48A . 10仄圆毫米铜电源线的仄安载流量－－65A. 16仄圆毫米铜电源线的仄安载流量－－91A . 25仄圆毫米铜电源线的仄安载流量－－120A. 如果是铝线，线径要与铜线的 1.52倍. 如果铜线电流小于28A，按每仄圆毫米10A去...导线截里积与载流量的估计一、普遍铜导线载流量导线的仄安载流量是根据所允许的线芯最下温度、热却条件、敷设条件去决定的. 普遍铜导线的仄安载流量为5~8A/mm2，铝导线的仄安载流量为3~5A/mm2. <闭键面> 普遍铜导线的仄安载流量为5~8A/mm2，铝导线的仄安载流量为3~5A/mm2.如：2.5 mm2 BVV铜导线仄安载流量的推荐值 2.5×8A/mm2=20A 4 mm2 BVV铜导线仄安载流量的推荐值4×8A/mm2=32A二、估计铜导线截里积利用铜导线的仄安载流量的推荐值5~8A/mm2，估计出所采用铜导线截里积S的上下范畴：S=< I /（5~8）>=0.125 I ~0.2 I（mm2）S铜导线截里积（mm2）I背载电流（A）三、功率估计普遍背载（也不妨成为用电器，如面灯、冰箱等等）分为二种，一种式电阻性背载，一种是电感性背载.对付于电阻性背载的估计公式：P=UI 对付于日光灯背载的估计公式：P=UIcosф，其中日光灯背载的功率果数cosф=0.5. 分歧电感性背载功率果数分歧，统一估计家庭用电器时不妨将功率果数cosф与0.8.也便是道如果一个家庭所有用电器加上总功率为6000瓦，则最大电流是I=P/Ucosф=6000/220*0.8=34(A) 然而是，普遍情况下，家里的电器不可能共时使用，所以加上一个公用系数，公用系数普遍0.5.所以，上头的估计该当改写成I=P*公用系数/Ucosф=6000*0.5/220*0.8=17(A) 也便是道，那个家庭总的电流值为17A.则总闸气氛启闭不克不迭使用16A，该当用大于17A的.家拆总启闭后的时常使用电线规格1/1.5仄圆(照明),2.5仄圆(一般插座),4仄圆或者6仄圆(热气及用电较大的电器线路)家庭拆建的电线用什么规格的?问题补充：140圆的房子尔挨算把各个房间的电线局部独力起去,客厅尔用3P的空调,3个房间是1.5P的空调,其余厨卫的电器也算,那样细步算下需要几电线,需要的什么规格的那样尔不妨去采购,最佳问案1.除了空调除中，您出简直道出是可有其余大功率电器，尔的意义是所有大功率的电器皆应单独布设回路.2.另有便是出需要每个房间的插座（注意是插座，照明要另设）单独分路，普遍去道客、餐厅共一路电，几个卧室再共一路电便止了，可则您的配电箱位子大概不敷而且费用也较大.3.从回路调配去道，您家的情况不妨每个空调各一个回路（4仄圆线，1.5P空调也可用2.5仄圆线）、厨房一个回路（4仄圆线）、每个卫死间各一个回路（4仄圆线）、其余空间的一般插座分成二个回路（2.5仄圆线）、照明分成二个回路（2.5仄圆线）. 其余除照明回路战挂式空调回路中，其余回路均应用泄电呵护断路器统造.每个回路均应有天线.4.要注意3P的柜机是不插头的，最佳正在呆板边上的墙体上单独设一个空启盒，把统造此空调的断路器拆进去.。
