南京工程学院数控技术期末考试4

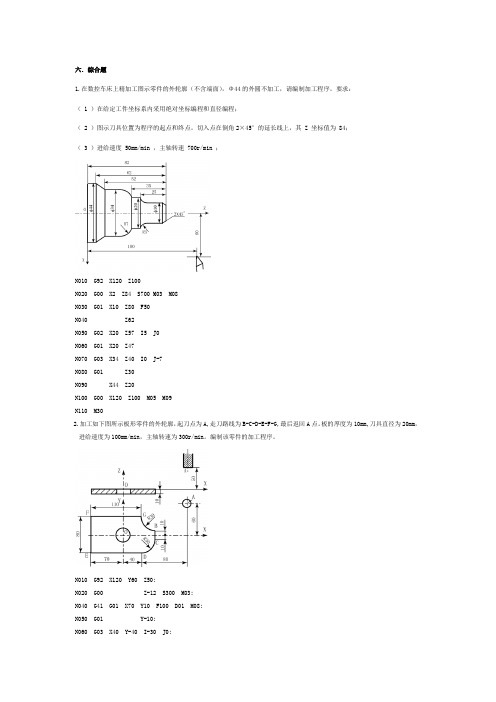

六．综合题1.在数控车床上精加工图示零件的外轮廓（不含端面），Φ44的外圆不加工，请编制加工程序。
要求：（ 1 ）在给定工件坐标系内采用绝对坐标编程和直径编程；（ 2 ）图示刀具位置为程序的起点和终点。
切入点在倒角2×45°的延长线上，其 Z 坐标值为 84；（ 3 ）进给速度 50mm/min ，主轴转速 700r/min ；N010 G92 X120 Z100N020 G00 X2 Z84 S700 M03 M08N030 G01 X10 Z80 F50N040 Z62N050 G02 X20 Z57 I5 J0N060 G01 X20 Z47N070 G03 X34 Z40 I0 J-7N080 G01 Z30N090 X44 Z20N100 G00 X120 Z100 M05 M09N110 M302.加工如下图所示板形零件的外轮廓，起刀点为A,走刀路线为B-C-D-E-F-G,最后返回A点。
板的厚度为10mm,刀具直径为20mm，进给速度为100mm/min，主轴转速为300r/min。
编制该零件的加工程序。
N010 G92 X120 Y60 Z50;N020 G00 Z-12 S300 M03;N040 G41 G01 X70 Y10 F100 D01 M08;N050 G01 Y-10;N060 G03 X40 Y-40 I-30 J0;N070 G01 X-70 Y-40;N080 Y40 ;N090 X40;N100 G03 X70 Y10 I30 J0;N110 G40 G00 X120 Y60;N120 G00 Z50 M09;N130 M023. 编写车削加工程序，精加工ABCDEFG部位的外轮廓，直径设定。
加工尺寸如图，其它参数合理自定。
各程序段要求注释。
N10 G92 X120 Z90; //建立坐标系N20 G00 X20 Z1 F0.2 S500 M03; //启动主轴，快移至切削起点N30 G01 X20 Z-12; //车AB段N40 G02 X50 Z-26 R20 (I12 K20); //车BC段N50 G01 Z-40; //车CD段N60 X60 Z-55; //车DE段N70 Z-70; //车EF段N80 G03 X80 Z-85 R48(I-38 K-15); //车FG段N90 G00 X120 Z90; //退刀至刀具起始点N100 M30; //程序结束（1）用钻削固定循环编写程序并注释；（2）使用刀具长度补偿，补偿号H01。
数控期末考试试题
数控期末考试试题一、选择题（每题2分，共20分）1. 数控机床的伺服系统通常由哪几部分组成？A. 驱动器和执行机构B. 传感器和控制器B. 电机和减速器D. 以上都是2. 数控编程中，G代码和M代码分别代表什么？A. 几何尺寸和运动指令B. 运动指令和辅助功能C. 辅助功能和几何尺寸D. 尺寸代码和运动指令3. 数控机床的刀具补偿功能主要解决什么问题？A. 刀具磨损B. 刀具长度变化C. 刀具直径变化D. 刀具角度变化4. 数控机床的精度主要取决于哪些因素？A. 机械结构B. 控制系统C. 伺服系统D. 所有选项5. 以下哪个不是数控机床的常见加工方式？A. 铣削B. 车削C. 激光切割D. 焊接二、填空题（每空1分，共10分）1. 数控机床的坐标系统一般采用______坐标系。
2. 数控加工中，刀具的寿命可以通过______来延长。
3. 数控编程时，使用G00代码可以实现______。
4. 数控机床的伺服系统需要______来实现精确控制。
5. 数控机床的刚性主要取决于其______。
三、简答题（每题10分，共20分）1. 简述数控机床的工作原理。
2. 描述数控机床在加工过程中如何实现自动换刀。
四、计算题（每题15分，共30分）1. 假设数控机床的刀具半径为5mm，工件材料为45钢，切削速度为100m/min，进给速度为0.2mm/r。
计算切削深度。
2. 给定数控机床的坐标轴X、Y、Z的行程分别为800mm、500mm、400mm，计算该机床的最大加工体积。
五、论述题（每题30分，共30分）1. 论述数控机床在现代制造业中的重要性及其发展趋势。
南京工程学院数控技术期末考试2

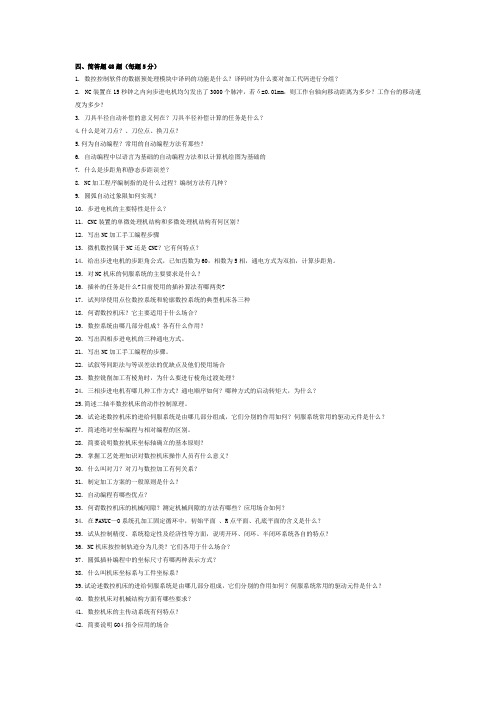

四、简答题48题（每题5分）1. 数控控制软件的数据预处理模块中译码的功能是什么？译码时为什么要对加工代码进行分组？2. NC装置在15秒钟之内向步进电机均匀发出了3000个脉冲，若δ=0.01mm，则工作台轴向移动距离为多少？工作台的移动速度为多少？3. 刀具半径自动补偿的意义何在？刀具半径补偿计算的任务是什么？4.什么是对刀点？、刀位点、换刀点？5.何为自动编程？常用的自动编程方法有那些？6. 自动编程中以语言为基础的自动编程方法和以计算机绘图为基础的7. 什么是步距角和静态步距误差？8. NC加工程序编制指的是什么过程？编制方法有几种？9. 圆弧自动过象限如何实现？10. 步进电机的主要特性是什么？11. CNC装置的单微处理机结构和多微处理机结构有何区别？12. 写出NC加工手工编程步骤13. 微机数控属于NC还是CNC？它有何特点？14. 给出步进电机的步距角公式，已知齿数为60，相数为5相，通电方式为双拍，计算步距角。
15. 对NC机床的伺服系统的主要要求是什么？16. 插补的任务是什么?目前使用的插补算法有哪两类?17. 试列举使用点位数控系统和轮廓数控系统的典型机床各三种18. 何谓数控机床？它主要适用于什么场合？19. 数控系统由哪几部分组成？各有什么作用？20. 写出四相步进电机的三种通电方式。
21. 写出NC加工手工编程的步骤。
22. 试叙等间距法与等误差法的优缺点及他们使用场合23. 数控铣削加工有棱角时，为什么要进行棱角过渡处理？24. 三相步进电机有哪几种工作方式？通电顺序如何？哪种方式的启动转矩大，为什么？25.简述二轴半数控机床的动作控制原理。
26. 试论述数控机床的进给伺服系统是由哪几部分组成，它们分别的作用如何？伺服系统常用的驱动元件是什么？27. 简述绝对坐标编程与相对编程的区别。
28. 简要说明数控机床坐标轴确立的基本原则？29. 掌握工艺处理知识对数控机床操作人员有什么意义？30. 什么叫对刀？对刀与数控加工有何关系？31. 制定加工方案的一般原则是什么？32. 自动编程有哪些优点？33. 何谓数控机床的机械间隙？测定机械间隙的方法有哪些？应用场合如何？34. 在FANUC—O系统孔加工固定循环中，初始平面、R点平面、孔底平面的含义是什么？35. 试从控制精度、系统稳定性及经济性等方面，说明开环、闭环、半闭环系统各自的特点？36. NC机床按控制轨迹分为几类？它们各用于什么场合？37．圆弧插补编程中的坐标尺寸有哪两种表示方式？38. 什么叫机床坐标系与工件坐标系？39.试论述数控机床的进给伺服系统是由哪几部分组成，它们分别的作用如何？伺服系统常用的驱动元件是什么？40. 数控机床对机械结构方面有哪些要求？41. 数控机床的主传动系统有何特点？42. 简要说明G04指令应用的场合43. 简述数控车床编程的特点。
数控技术期末试题及答案
数控技术期末试题及答案一、选择题1. 下列哪项不属于数控技术的优点？A. 精度高B. 生产效率低C. 可重复性好D. 自动化程度高答案：B2. G代码中G00指令表示？A. 速度限制B. 线性插补C. 圆弧插补D. 封闭循环答案：A3. 下列哪个设备不属于数控机床的组成部分？A. 伺服驱动器B. 变频器C. 伺服电机D. 首轴答案：D4. CAD是指什么？A. 计算机辅助设计B. 计算机自动化设计C. 计算机应用设计D. 计算机工程设计答案：A5. 数控编程中，NC指令N代表？A. 数控编程B. 数字化C. 数值D. 是数控机床的代表字母答案：C二、填空题1. 数控机床的自动化程度相对较高，其特点是_______。
答案：自动化程度高2. 伺服驱动器是数控机床的重要组成部分之一，其主要作用是_______。
答案：控制伺服电机的转动3. 数控技术的应用领域非常广泛，包括________、________、________等。
答案：机械加工、模具制造、航空航天等4. 数控机床采用的控制系统分为开环和________控制系统。
答案：闭环5. CAD软件在数控编程中扮演着重要的角色，它可以方便地进行零件的________和________。
答案：设计、绘制三、简答题1. 简述数控技术的优势和应用领域。
数控技术的优势主要体现在以下几个方面：- 精度高：数控机床可以实现微小的位置和角度控制，保证了零件加工的精确度。
- 自动化程度高：数控机床可以根据预定的程序进行自动加工，减少了人工操作，提高了生产效率。
- 可重复性好：数控编程可以实现相同步骤的重复加工，确保了零件的一致性和稳定性。
数控技术的应用领域非常广泛，主要包括机械加工、模具制造、航空航天等。
在这些领域中，数控机床可以完成复杂的加工任务，提高生产效率，并且可以适应不同形状、不同材料的加工要求。
同时，随着数字化技术的发展，数控技术还可以与计算机辅助设计（CAD）和计算机辅助制造（CAM）相结合，实现高效、精确的零件加工。
南工大数控技术期末复习题目和答案

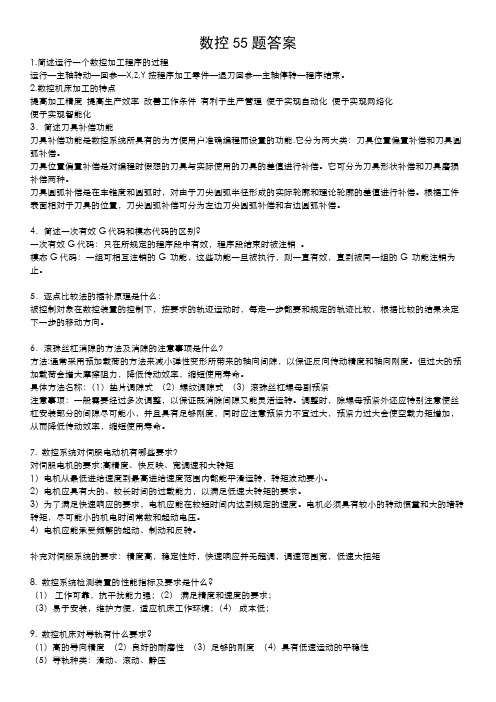

6．滚珠丝杠消隙的方法及消隙的注意事项是什么？ 方法:通常采用预加载荷的方法来减小弹性变形所带来的轴向间隙，以保证反向传动精度和轴向刚度。但过大的预 加载荷会增大摩擦阻力，降低传动效率，缩短使用寿命。 具体方法名称：（1）垫片调隙式 （2）螺纹调隙式 （3）滚珠丝杠螺母副预紧 注意事项：一般需要经过多次调整，以保证既消除间隙又能灵活运转。调整时，除螺母预紧外还应特别注意使丝 杠安装部分的间隙尽可能小，并且具有足够刚度，同时应注意预紧力不宜过大，预紧力过大会使空载力矩增加， 从而降低传动效率，缩短使用寿命。
15. 数控系统软件主要完成哪些功能？ 1、数据输入处理：输入、译码、数据处理； 2、插补运算； 3、速度控制； 4、系统管理 诊断；
16. 简述光栅测量装置的工作原理及莫尔条纹的特点 光栅位移检测装置由光源、两块光栅（长、短光栅）和光电元件组成，是利用光栅的莫尔条纹测量位移。莫尔条 纹的移动量、移动方向和光栅相对应，莫尔条纹的间距对光栅栅距有放大作用和误差平均作用。当两块光栅有相 对移动时，可以观察到莫尔条纹光强的变化，其变化规律为一正弦曲线，通过感光传感器输出该正弦变化的电 压，经整形处理变成数字量输出以实现位移测量。区别正反向位移的原理是在相距四分之一莫尔条纹的间距的位 置上设置两个光敏传感器，这样就得到两个相位差 90 度的正弦电压信号,将两个信号输入到辩向电路中就可区别 正反向位移。
摩尔条纹宽度，可以从四个观察窗口得到如下结论： 1）机床移动部件的位移检测：标尺光栅装在机床移动部件工作台上，赶上读数头装在床身上，当标尺光栅移动一 个栅距时，摩尔条纹也移动一个摩尔条纹宽度。即透过任一窗口的光强度变化一个周期。所以可观察窗口透过的 光强变化的周期数来确定标尺光栅移动了几个栅距，从而测得机床工作台的 位移。 2）确定移动部件的方向：从 P1、P2、P3 和 P4 四个窗口可得到在相位上依次超前或滞后 1/4 周期的近似余弦 函数的光强度变化过程。当标尺光栅沿一个方向移动时，可得到四 个光强信号，P1 滞后 P2π/2，P2 滞后 P3π/2,P3 滞后 P4π/2，则摩尔条纹反向移动时四个光强变化为 P1 超前 P2π/2，P2 超前 P3π/2,P3 超前 P4π/2，我 们就可断定标尺光标沿反向移动。即按四个观察窗口得到光强度变化的相互超前或滞后关系来确定机床移动部件 的移动方向。 3）确定移动的速度：根据摩尔条纹的特点，标尺光栅的移动位移与摩尔条纹位移成正比，因此标尺光栅的移动速 度与摩尔条纹的移动速度一致，也与观察窗口的光强度变化频 率向对应。根据透过观察窗口的光强度变化的频率 来确定标尺光栅的移动速度，即得到机床 移动部件的移动速度。
15. 数控系统软件主要完成哪些功能？ 1、数据输入处理：输入、译码、数据处理； 2、插补运算； 3、速度控制； 4、系统管理 诊断；
16. 简述光栅测量装置的工作原理及莫尔条纹的特点 光栅位移检测装置由光源、两块光栅（长、短光栅）和光电元件组成，是利用光栅的莫尔条纹测量位移。莫尔条 纹的移动量、移动方向和光栅相对应，莫尔条纹的间距对光栅栅距有放大作用和误差平均作用。当两块光栅有相 对移动时，可以观察到莫尔条纹光强的变化，其变化规律为一正弦曲线，通过感光传感器输出该正弦变化的电 压，经整形处理变成数字量输出以实现位移测量。区别正反向位移的原理是在相距四分之一莫尔条纹的间距的位 置上设置两个光敏传感器，这样就得到两个相位差 90 度的正弦电压信号,将两个信号输入到辩向电路中就可区别 正反向位移。
摩尔条纹宽度，可以从四个观察窗口得到如下结论： 1）机床移动部件的位移检测：标尺光栅装在机床移动部件工作台上，赶上读数头装在床身上，当标尺光栅移动一 个栅距时，摩尔条纹也移动一个摩尔条纹宽度。即透过任一窗口的光强度变化一个周期。所以可观察窗口透过的 光强变化的周期数来确定标尺光栅移动了几个栅距，从而测得机床工作台的 位移。 2）确定移动部件的方向：从 P1、P2、P3 和 P4 四个窗口可得到在相位上依次超前或滞后 1/4 周期的近似余弦 函数的光强度变化过程。当标尺光栅沿一个方向移动时，可得到四 个光强信号，P1 滞后 P2π/2，P2 滞后 P3π/2,P3 滞后 P4π/2，则摩尔条纹反向移动时四个光强变化为 P1 超前 P2π/2，P2 超前 P3π/2,P3 超前 P4π/2，我 们就可断定标尺光标沿反向移动。即按四个观察窗口得到光强度变化的相互超前或滞后关系来确定机床移动部件 的移动方向。 3）确定移动的速度：根据摩尔条纹的特点，标尺光栅的移动位移与摩尔条纹位移成正比，因此标尺光栅的移动速 度与摩尔条纹的移动速度一致，也与观察窗口的光强度变化频 率向对应。根据透过观察窗口的光强度变化的频率 来确定标尺光栅的移动速度，即得到机床 移动部件的移动速度。
《数控技术及应用》期未试题A（答案）
《数控技术及应⽤》期未试题A（答案）⼀、选择题1、指令G40的含义是：（）A.⼑具左补偿B. ⼑具右补偿C.取消⼑具补偿D.⼑具长度补偿2、F152表⽰：（）A. 主轴转速152r/minB. 主轴转速152mm/minC. 进给速度152r/minD. 进给速度152mm/min3、数控机床坐标系中，传递切削动⼒的主轴是：（）A．X轴 B. Y轴 C. Z轴 D. C轴4、在G54中设置的数值是：（）A. ⼯件坐标系的原点相对机床坐标系原点偏移量B.⼑具的长度偏差值C. ⼯件坐标系原点D. ⼯件坐标系的原点相对对⼑点的偏移量5、数控系统将所收到的信号进⾏⼀系列处理后，再将其处理结果以（）形式向伺服系统发出执⾏命令。
A. 输⼊信号B. 脉冲信号C. 位移信号D. 反馈信号6、数控系统中常⽤的两种插补功能是：（）A. 直线插补和抛物线插补B. 抛物线插补和圆弧插补C. 直线插补和圆弧插补D. 抛物线插补和螺旋线插补7、数控机床中常⽤的测量直线位移的测量元件是：（）A．光电编码盘 B.旋转变压器 C.光栅 D.测速发电机8、测量反馈装置的作⽤是为了：（）A. 提⾼机床的定位精度、加⼯精度B. 提⾼机床的使⽤寿命C. 提⾼机床的安全性D. 提⾼机床的灵活性9、步进电机输出的⾓位移与（）成正⽐。
A．脉冲数⽬ B. 脉冲频率 C. 脉冲当量 D. 以上都是10、能对两个或两个以上坐标⽅向的位移量和速度进⾏控制，完成轮廓加⼯的系统是：（）A．点位控制系统 B. 点位/直线控制系统C．连续控制系统 D. 直线控制系统11、在逐点⽐较法直线插补中，偏差函数等于零，表明⼑具在直线的：（）A. 上⽅B. 下⽅C. 起点D. 直线上12、数控机床上最常⽤的导轨是：（）A. 滚动导轨B. 静压导轨C. 贴塑导轨D. 塑料导轨13、若设计⼀个⼩的控制系统，控制任务⼜不繁重，为了取得较⾼的性能价格⽐，可采⽤（）。
A、多总线( Multibus ) 模块B、S-100busC、位总线(Bit bus)D、STDbus14、欲加⼯第⼀象限的斜线( 起始点在坐标原点) ，⽤逐点⽐较法直线插补，若偏差函数⼤于零，说明加⼯点在（）。
2020-2021《数控技术》期末课程考试试卷(含答案)
适用专业： 考试日期：考试时间：120分钟 考试形式：闭卷 试卷总分：100分一、单项选择题（每题2分，共40分）1. 数控机床的组成部分包括( )。
A.床体、光电阅读机、PLC 装置、伺服系统、多级齿轮变速系统、刀库B.床体、输入装置、CNC 装置、伺服单元、位置反馈系统、机械部件C.床体、输入装置、CNC 装置、伺服和驱动单元、PLC 装置、机械部件D.床体、输入装置、CNC 装置、多级齿轮变速系统、位置反馈系统、刀库 2．数控机床坐标系统的确定是假定（ ）。
A ．刀具、工件都不运动B ．刀具、工件都运动C ．工件相对静止的刀具而运动D ．刀具相对静止的工件而运动 3．数控工件坐标系一般最终由（ ）设置完成的。
A ．系统厂家B ．编程人员C ．机床厂家D ．销售人员 4．下列代码中，与冷却液有关的代码是（ ）。
A ．M02 B ．M04 C ．M06 D ．M085. 数控系统在执行指令时（ ），移动速度已由生产产家预先设定。
A. G00 B. G01 C. G02 D. G036. 数控铣床的默认加工平面是（ ）。
A ．XY 平面 B. XZ 平面 C. YZ 平面 D. 视机床而定7．关于对刀点的设置原则，下列叙述不准确是( )。
A . 引起的加工误差小B . 便于数值处理和简化程序编制C. 只可设置在加工零件上D. 易于找正并在加工过程中便于检查 8．车削不可以加工（ ）。
A ．螺纹B ．键槽C ．外圆柱面D ．端面 9. 辅助功能中表示无条件程序暂停的指令是（ ）。
A ．M00 B. M01 C.M02 D.M3010. 程序段G03 X60 Z-30 I0 K-30中，其中I ，K 表示（ ）。
A ．圆弧终点坐标 B ．圆弧起点坐标C ．圆心绝对坐标D ．圆心相对圆弧起点的增量 11．某加工程序中的一个程序段如下，其中错误在于（ ）。
N310 G91 G18 G94 G02 X30.0 Y35.0 R10.O F100；A.不应该用G91B.不应该用G18C.不应该用G94D.不应该用G02 12．程序编制中首件试切的作用是( )。
数控技术期末试题有答案
数控技术期末试题（有答案）一、填空题（30×1分）1．伺服系统由和组成。
2．数控机床按控制运动的方式可分为、、。
3．数控技术中常用的插补算法有和插补法两类。
4．刀具补偿分为补偿，补偿。
5．程序编制可分为手工编程和。
6．数控设备主要由、、和受控设备组成。
7．G代码中，代码表示在程序中一经被应用，直到出现同组的任一G代码时才失效；代码表示只在本程序段中有效。
8．典型的数控系统有：日本的、德国的、西班牙的FAGOR。
9．常用的位置检测装置有：、、等。
10．伺服系统的作用是。
11．影响电火化成形加工精度的主要因素：、、等。
12．光栅是用于数控机床的精密检测装置，是一种非接触式测量，按其形状分为和。
13．电火化线切割加工时，常用的工作液主要有：、。
14．插补是指：。
15．数控车削中的指令G71格式为：。
二、解释如下指令或字母含义（15×1分）1、G50(车)2、CNC3、G024、ATC5、G436、G177、G90（铣）8、G549、G81 10、G41 11、M03 12、M0513、M06 14、M30 15、T0305三、简答题（10×2分）1．简述数控线切割的加工原理？它与电火化成形加工有哪些不同？2．简述电火化成形加工时减小电极损耗的吸附效应?四、原理题（15分）欲加工第一象限直线AB，起点A（0，0），终点B（4，3）。
试用逐点比较插补法，写出插补节拍并绘出插补轨迹。
五、编程题（10×2分）1、已知某零件的程序如下，零件厚度10mm，用R5的立铣刀精铣外轮廓。
试回答：(1)用实线划出零件轮廓，并标明各交点、切点坐标；(2)用虚线划出刀具中心轨迹；(3)用箭头和文字标明刀具运行方向；(4)用箭头和文字标明刀具偏移方向、距离。
%O001N001 G90G00G54X-20.Y0Z100.;N002 S1000M03;N003 G43Z-10.H01;N004 G01G41X0Y0D02F300.;N005 G01X0Y15.;N007 G01X58.775;N008 G02X58.775Y-25.R-40.;N009 G01X10.;N010 G02X0Y-15.I0J10.;N011 G01X0Y0;N012 G01G40X-20.Y0;N013 G00Z100.M05;N014 M30;%2、已知零件(厚20mm)及钻孔数控加工程序，采用了循环加工指令；试将如下程序说明填写完整。
数控技术期末试题(总)
《数控加工工艺与编程》模拟试题一一、填空题(每题1分,共20分)1、数控机床大体由输入装置、数控装置、伺服系统和机床本体组成。
2、FMC由加工中心和自动交换工件装置所组成。
3、数控系统按一定的方法确定刀具运动轨迹的过程叫插补，实现这一运算的装置叫插补器4、数控机床坐标系三坐标轴X、Y、Z及其正方向用右手定则判定，X、Y、Z各轴的回转运动及其正方向+A、+B、+C分别用右手螺旋法则判断。
5、走刀路线是指加工过程中，刀具刀位点相对于工件的运动轨迹和方向。
6、使用返回参考点指令G28时，应取消刀具补偿功能，否则机床无法返回参考点。
7、在精铣内外轮廓时，为改善表面粗糙度，应采用顺铣的进给路线加工方案。
8、一般数控加工程序的编制分为三个阶段完成，即工艺处理、数学处理和编程调试。
9、一般维修应包含两方面的含义，一是日常的维护,二是故障维修。
10、数控机床的精度检查，分为几何精度检查、定位精度检查和切削精度检查。
11、刚度是指材料在外力作用下抵抗变形的能力。
12、三相步进电动机的转子上有40个齿，若采用三相六拍通电方式，则步进电动机的步距角为1.50 。
13、切削时的切削热大部分由切屑带走。
14、决定某一种定位方式属于几点定位，根据工件被消除了几个自由度。
15、滚珠丝杠消除轴向间隙的目的是提高反向传动精度。
16、车刀的角度中影响切削力最大的是前角。
17、观察G02(G03)方向为垂直于圆弧所在坐标平面的坐标轴负向。
18、刀具路线是刀位点相对于工件运动轨迹。
19、可以完成几何造型，刀具轨迹生成，后置处理的编程方法称图形交互式自动编程。
20、刀具磨损主要原因是切削时的高温。
二、判断(每题1分,共20分)1．数控机床是为了发展柔性制造系统而研制的。
（×）2．数控技术是一种自动控制技术。
（√）3．数控机床的柔性表现在它的自动化程度很高。
（×）4．数控机床是一种程序控制机床。
（√）5．能进行轮廓控制的数控机床，一般也能进行点位控制和直线控制。
最新数控技术及应用期末考试试卷
8、只有加工中心机床能实现自动换刀，其它数控机床都不具备这一功能。
（）9、M03指令功能在程序段运动结束后开始。
（）10、光栅能测量直线位移和角位移。
（）三、选择题（单项选择题、每空1分，共4分）1、用铣刀加工轮廓时，其铣刀半径应（）A、选择尽量小一些B、大于轮廓最小曲率半径C、小于或等于零件凹形轮廓处的最小曲率半径D、小于轮廓最小曲率半径2、在数控电火花成形加工时，为获得较高的精度和较好的表面质量，在工件或电极能方便开工作液孔时，宜采用的工作液工作方式为（）。
A、抽油式B、喷射式C、冲油式3、数控电火花高速走丝线切割加工时，所选用的工作液和电极丝为（）A、纯水、钼丝B、机油、黄铜丝C、乳化液、钼丝D、去离子水、黄铜丝4、数控加工中心的主轴部件上设有准停装置，其作用是（）A、提高加工精度B、提高机床精度C、保证自动换刀、提高刀具重复定位精度，满足一些特殊工艺要求四、写出下列指令代码的功能（10分）G01 G17 G43 G90 M00 M05 M30 G02 G00 G44G94 M01 M06 M02 G04 G41 G81 G96 M03 M08五、简答题（各5分，共16分）1、刀具半径补偿2、电火花成形加工需具备哪些条件？3、试说明基准脉冲插补法和数据采样法的特点？六、按FANUC-0T系统的指令，编写下图1零件数控加工程序（并注意刀具半径补偿）。
(10分)七、按华中数控铣床的指令格式，编写下图零件外形的数控加工程序（工件厚度10mm）。
（10分）八、用3B格式按图依电极丝中心轨迹编制内型腔的数控线切割程序（毛坯尺寸为100×100mm）。
（10分）一、填空题（每空1分，共30分）1、开环、半闭环、闭环。
2、准备功能、坐标值、进给速度、主轴速度、刀具、辅助功能等功能字组成。
3、平面轮廓零件，曲面。
4、回转工作台，数控度头。
5、大、小、正、负。
6、放电、抛出金属。
7、放电间隙大小及一致性、电极的损耗、二次放电。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
五、计算题20题（每题10分）
1. 步进电机转子有80个齿，采用三相六拍通电方式，经丝杠螺母传动副驱动工作台做直线运动，滚珠丝杠导程为5mm，工作台移动最大速度为6mm/s，求：
（1）步进电机的步距角θ（4分）
（2）工作台的脉冲当量δ（3分）
（3）步进电机的最高工作频率f（3分）
2. 步进电机转子有40个齿，采用三相单三拍通电方式，经丝杠螺母传动副驱动工作台做直线运动，滚珠丝杠导程为5mm，工作台移动最大速度为12mm/s，求：
（4）步进电机的步距角θ（4分）
（5）工作台的脉冲当量δ（3分）
（6）步进电机的最高工作频率f（3分）
2. 步电驱动的开环系统的脉冲当量δ=0.03 mm。
丝杠导程L=7.2mm , 电机直接驱动丝杠带动工作台运动，问：〈1〉电机步距角θ应为多大？
3. 设计步进式开环伺服系统，已知δ=0.01 mm，机床工作台以螺杆螺母传动（假如采用直接连接方式，
没有齿轮变速），导程L=2.4mm，试问：
4. 设计步进式开环伺服系统，已知δ=0.01 mm，机床工作台以螺杆螺母传动（假如采用直接连接方式，
没有齿轮变速），导程L=2.4mm，试问：
5. 步进电机在20秒钟接受了3000个脉冲，若其脉冲当量为0.01mm/p，求
6. 数控车床，已知纵向脉冲当量δz=0.01mm/p。
丝杠导程Lz=6mm , 电机步距角都为θ=0.750，确定齿
轮传动副中的传动比。
（本题10分）
7. 设有第一象限直线OA，起点A在坐标原点，终点B为（5，7），试用DDA法直线插补此直线。
要求列
出工作运算表，画出插补轨迹图。
（本题10分）
8. 用逐点比较法插补以原点为圆心，起点A（0，3），终点B（3，0）的圆弧，写出加工运算表，并画出
刀具运动轨迹。
（本题10分）
9. 设欲加工第一象限直线OA，终点坐标Xa=6，Ya=3。
用逐点比较法插补，画出插补轨迹并写出插补运算过程，画出插补轨迹图。
（本题10分）
10. 用逐点比较法插补以原点为圆心，起点A（0，4），终点B（4，0）的圆弧，写出加工运算表，并画出
刀具运动轨迹。
（本题10分）
11. 用逐点比较法插补线段AB，起动A（0，0），终点B（4，3）列出加工运算表，并画出刀具轨迹。
（本题10分）
12. 用DDA法插补直线段AB,A（0,0）, B（4,7）, 写出加工运算表，并画出刀具运动轨迹。
（选寄存器位数N=3）（本题10分）
13. 设有第一象限直线OA，起点A在坐标原点，终点B为（3，5），试用逐点比较法
法直线插补此直线。
要求列出工作运算表，画出插补轨迹图。
（本题10分）
14. 用DDA 法插补以原点为圆心，起点A （5，0），终点B （0，5）的圆弧，写出加工运算表，并画出刀具
运动轨迹。
（本题10分）
15. 设有第一象限直线OA ，起点A 在坐标原点，终点B 为（1，7），试用DDA 法直线插补此直线。
要求列出工作运算表，画出插补轨迹图。
（本题10分）
16. 用逐点比较法插补，起点A （0，0），终点B （3，7）的直线，写出加工运算表，并画出刀具运动轨迹。
（本题10分）
1. 步进电机转子有80个齿，采用三相六拍通电方式，经丝杠螺母传动副驱动工作台做直线运动，滚珠丝杠导程为5mm ，工作台移动最大速度为6mm/s ，求： （7） 步进电机的步距角θ（4分） （8） 工作台的脉冲当量δ（3分） （9） 步进电机的最高工作频率f （3分）
答：
2. 步进电机转子有40个齿，采用三相单三拍通电方式，经丝杠螺母传动副驱动工作台做直线运动，滚珠丝杠导程为5mm ，工作台移动最大速度为12mm/s ，求： （10） 步进电机的步距角θ（4分） （11） 工作台的脉冲当量δ（3分） （12） 步进电机的最高工作频率f （3分）
答：
2. 步电驱动的开环系统的脉冲当量δ=0.03 mm 。
丝杠导程L=7.2mm , 电机直接驱动丝杠带动工作台运动，问：〈1〉电机步距角θ应为多大？
〈2〉若电机转子齿数Z=80，则环行分配应为几相几拍？（本题10分）
答：（1）θ÷360×7.2=0.03
Hz
v f plus mm L mkz 60001
.06/01.036075.0*5360*75.080*2*33603600
00
0========δθδθ＝Hz
v f plus mm L mkz 120001
.012/01.036075.0*5360*75.040*1*33603600
00
00========δθδθ＝
θ=1.5度
所以步距角选1.5度
（2）θ=360/80*k*m
mk=3 ,m=3,k=1
所以环行分配应为三相三拍。
3. 设计步进式开环伺服系统，已知δ=0.01 mm，机床工作台以螺杆螺母传动（假如采用直接连接方式，
没有齿轮变速），导程L=2.4mm，试问：
1)步距角选多大？
2)转子Z=80，确定环形分配器应为几相几拍？（本题10分）
答：（1）θ÷360×2.4=0.01
θ=1.5度
步距角选1.5度
（2）θ=360/80*k*m
mk=3 m=3,k=1
所以环行分配应为三相三拍。
4. 设计步进式开环伺服系统，已知δ=0.01 mm，机床工作台以螺杆螺母传动（假如采用直接连接方式，
没有齿轮变速），导程L=2.4mm，试问：
1)步距角选多大？
2)转子Z=40，确定环形分配器应为几相几拍？（本题10分）
答：（1）θ÷360×2.4=0.01
θ=1.5度
步距角选1.5度
（2）θ=360/40*k*m
mk=6 m=3,k=2
所以环行分配应为三相六拍。
5. 步进电机在20秒钟接受了3000个脉冲，若其脉冲当量为0.01mm/p，求
（1）工作台直线移动距离为多少？
（2）其速度大小又为多少？（本题10分）
解：（1）20秒工作台直线移动的距离为：
3000×0.01=30（mm）
（2）工作台的移动速度为：
3000×0.01×60÷20=90mm/min
6. 数控车床，已知纵向脉冲当量δz=0.01mm/p。
丝杠导程Lz=6mm , 电机步距角都为θ=0.750，确定齿
轮传动副中的传动比。
（本题10分）
答：一个脉冲当量丝杆转过的角度=0.01×360÷6=0.6度
传动比0.6÷0.75=4/5
7. 设有第一象限直线OA，起点A在坐标原点，终点B为（5，7），试用DDA法直线插补此直线。
要求列
出工作运算表，画出插补轨迹图。
（本题10分）
答：J Vx=5 J vy=7 选寄存器位数N=3,累加次数n=8
8. 用逐点比较法插补以原点为圆心，起点A（0，3），终点B（3，0）的圆弧，写出加工运算表，并画出
刀具运动轨迹。
（本题10分）
答：
9. 设欲加工第一象限直线OA，终点坐标Xa=6，Ya=3。
用逐点比较法插补，画出插补轨迹并写出插补运算过程，画出插补轨迹图。
（本题10分）
答：总步数n=6+3=9 x e=6 y e=3
10. 用逐点比较法插补以原点为圆心，起点A （0，4），终点B （4，0）的圆弧，写出加工运算表，并画出
刀具运动轨迹。
（本题10分）
11. 用逐点比较法插补线段AB ，起动A （0，0），终点B （4，3）列出加工运算表，并画出刀具轨迹。
（本题10分）
总步数n=4+3=7 x e =4 y e =3
12. 用DDA法插补直线段AB,A（0,0）, B（4,7）, 写出加工运算表，并画出刀具运动轨迹。
（选寄存器位数N=3）（本题10分）
答：J Vx=4 J vy=7 选寄存器位数N=3,累加次数n=8
x
13. 设有第一象限直线OA，起点A在坐标原点，终点B为（3，5），试用逐点比较法
法直线插补此直线。
要求列出工作运算表，画出插补轨迹图。
（本题10分）
答：n=3+5=8
14. 用DDA法插补以原点为圆心，起点A（5，0），终点B（0，5）的圆弧，写出加工运算表，并画出刀具
运动轨迹。
（本题10分）
15. 设有第一象限直线OA，起点A在坐标原点，终点B为（1，7），试用DDA法直线插补此直线。
要求列出工作运算表，画出插补轨迹图。
（本题10分）
答：J Vx=1 J vy=7 选寄存器位数N=3,累加次数n=8
y
16. 用逐点比较法插补，起点A（0，0），终点B（3，7）的直线，写出加工运算表，并画出刀具运动轨迹。
（本题10分）
答：总步数n=3+7=10 x e=3 y e=7
X。
