10KV变电站施工质量控制

10kv变电站施工方案施工方案1. 概述本文将就10kv变电站的施工方案进行详细说明，旨在确保施工过程顺利进行，最大程度减少安全隐患，保障工程质量。

2. 施工准备2.1 设计准备在施工前，要进行充分的设计准备工作。

首先，进行工程布置图的设计，确保布置合理、安全。

其次，确定各种设备的选型和数量，确保施工所需设备完备。

最后，编制施工图纸，明确工程施工的各项细节。

2.2 动员准备施工前要进行人员动员准备。

首先，要成立专业的工程施工团队，包括项目经理、工程师、技术员等。

其次，制定人员的职责和工作任务，并进行培训，确保施工人员具备必要的专业知识和技能。

最后，配备必要的施工用具和材料，确保施工的顺利进行。

3. 施工流程3.1 基础施工在进行10kv变电站施工前，首先要进行基础施工工作。

包括场地清理和整平、地基开挖和加固等。

通过这一步骤，为主体结构的施工打下坚实的基础。

3.2 主体施工主体施工是整个施工过程的核心，其中包括以下步骤：3.2.1 设备安装将变压器、隔离开关、断路器等设备按照设计要求进行安装。

确保设备的稳定性和可靠性。

3.2.2 电缆敷设根据设计图纸进行电缆的敷设，包括电缆桥架的安装、电缆的拉线和穿线等。

保证电缆的牢固和整洁。

3.2.3 系统调试在设备安装和电缆敷设完成后，对整个系统进行调试，包括电气连接、开关操作等。

确保系统正常运行。

3.2.4 防火防雷对变电站进行防火防雷措施，包括防火涂料的喷涂、接地装置的安装等。

确保变电站的安全性。

3.3 完工验收完成主体施工后，进行完工验收。

由相关部门进行检测，包括电气设备的性能测试、电缆的绝缘测试等。

确保变电站满足设计和安全要求。

4. 施工安全措施4.1 人员安全施工过程中，要加强对施工人员的安全教育和培训，提高他们的安全意识。

配备必要的个人防护用品，如安全帽、防护眼镜等。

监督施工人员严格按照操作规程进行作业。

4.2 设备安全施工过程中，要确保设备的操作正常、无故障，并对设备进行定期维护和检修。

10kV～500kV输变电及配电工程质量验收与评定标准第三册变电土建工程（上篇）1 总则1.1 为实现输变电及配电工程“基建和生产使用同一套验收标准”的管理要求，强化和落实业主项目部及启委会验收组的项目质量验收管控工作，保证工程质量，制定本标准。

1.2 本标准系中国南方电网公司《10～500kV输变电及配电工程质量验收与评定标准》(第三册：变电土建工程篇)，包括主控综合楼工程、继电保护室工程、配电装置室工程、水泵房与水池、消防小间工程、其它建筑物工程、500kV屋外配电装置工程、220kV屋外配电装置工程、110kV 屋外配电装置工程、35kV屋外配电装置工程、10kV屋外配电装置工程、主变区域工程、站区道路、电缆沟、照明及其他工程、站区给水、排水工程工程、围墙与大门工程、进站道路工程、场平工程等方面，规定了工程质量检验评定标准及检验方法。

本标准中，引用国家标准和相关行业标准中的强制性条文，以符号☆标注。

适用于中国南方电网有限责任公司所属110kV～500kV变电土建（新建、改建、扩建）工程的施工质量验收与评定，对其他电压等级的工程亦可参照执行。

1.3本标准的内容依据现行国家有关工程质量的法律、法规、管理标准、技术标准及电力行业有关标准编制。

1.4 工程参建单位和生产运行单位所开展的基建工程质量验收工作应依据本标准执行。

1.5 本标准中的施工质量检查、验收和单位工程质量评定除应执行本标准的规定外，尚应符合国家现行有关强制性标准的规定。

1.6本标准中的质量验收表单均为通用性表单，如在使用过程中，遇到有关新设备、新材料、新工艺、新方法等带来的质量验收表单无法适用的情况，施工单位可依据设计资料和厂家供货技术资料以及相关的技术标准自行制定质量验收表单，但使用前需要报监理单位审核，建设单位审批。

1.7 施工单位内部质量检验应采用三级检验制度1.7.1施工队(班)对所施工的分项工程应进行100%的质量自检。

10kV及以上变电土建工程质量通病与防治措施在现代化的电力系统中，变电站扮演着极为重要的角色。

而对于10kV及以上变电土建工程质量而言，常常存在一些通病。

本文将简单论述这些通病的原因，并提出一些预防措施，以期能够帮助读者更好的了解和应对这些问题。

首先，看似微不足道的细节问题，实际上却是造成10kV及以上变电土建工程质量问题的重要原因之一。

例如，在施工过程中管线内部接头的处理问题常常被忽略。

这对于接头材料及其性能的选择，加工工艺及其严格的质量控制，都提出了非常高的要求。

只有做好这些细节方面的工作，才能够在工程质量上达到最优的效果。

另外，土建工作中常见的一个问题是选址。

由于电站太过庞大，选址要求十分严格。

如何在一定的范围内选到最优的选址，是土建工作者们必须面对和解决的问题之一。

因此，我们需要根据每个地段的实际情况进行考察，以及考虑到市场、自然环境、社会因素等综合因素来进行选址，才能够避免选址错误成为造成工程质量问题的原因。

此外，人员素质的提高也是改进10kV及以上变电土建工程质量的重要因素。

在人员素质较差的情况下，土建工程的质量很难得到有效保障。

尤其是当人员监管无法到位时，更容易导致人身伤害等严重事故。

因此，土建工程人员应不断提高自身素质，确保在施工过程中细节问题、安全操作等能得到无微不至的关注。

最后，保障现场环境和物资的质量也是重要的因素之一。

电力设备和配件的质量，对土建工程的质量问题起到了非常重要的影响。

合格的设备才能更好的确保施工质量。

因此，应做好现场卫生、整洁清爽的工作，同时要对物资进行合理使用和管理，确保现场条件及设备符合国家标准。

总之，10kV及以上变电土建工程质量问题极其重要。

上述通病原因只是锅里的一滴水，真正要做好质量控制，还需要注意其他的细节问题。

本文提到的这些经验仅供参考，但这些经验所展示的知识或许能够帮助读者了解一些重要的问题，有效提高他们的工程质量。

浅谈10kV配电线路施工安全管理的风险及解决措施发布时间：2021-07-26T09:49:36.990Z 来源：《科学与技术》2021年3月8期（中）作者：刘玉志[导读] 分析10kV配网工程施工过程中的安全管理隐患，刘玉志内蒙古电力（集团）有限责任公司包头供电局内蒙古包头市014030摘要：分析10kV配网工程施工过程中的安全管理隐患，制定出10kV配网工程施工安全隐患的处理策略，包括防雷设施、配电网的网架结构、工程的施工技术。

关键词：配电线路施工安全管理引言电网的供电质量的高低直接影响到其运行的稳定性和安全性情况。

当我国的城市建设速度不断加快以后，受到不同因素的干扰，具体进行配网工程施工的过程当中，显现出很多不同的安全隐患，对施工人员的人身安全构成了极大的威胁。

110 kV 配网线路现状1.110 kV 配网线路结构设计不合理随着我国经济迅猛发展，用电量和用电人数不断增加，电力供应面临巨大压力。

网格线同一部分的第一部分和最后部分的直径无法及时有效地调整，因此会影响电源电压并分配电源。

电网的运行安全性已大大降低，带来了严重的安全问题。

另外，在某些城市和农村地区，环线配电网的结构不合理。

变电站布置不当或跟不上经济发展的变化，导致部分线路过长负载重，缺少支路。

这一问题造成了配电网损耗较大，电路末端电压不足，供电质量受到极大损害，而且一旦线路产生故障会造成大面积的停电事故。

同时，大部分线路并不是环网结构，一旦停电，负荷就不能转移到其他线路上。

1.2 闪络的产生通常情况下绝缘件的污染在多个地方都会出现，在发生闪络时有很高的概率发生引起单相接地现象，另外一个两相电压就会增大。

而且大量的污垢也会降低绝缘件的抗冲击能力，当在恶劣的季节产生过电压时也会产生闪络现象。

在电网系统中设备运行的过程中需要使用大量的绝缘件，而这些绝缘件都是在长时间承受电压的状况下运转的，在设备运行一段时间后如果没有及时清理，就会使绝缘件表面沾染大量的污垢，部分污垢的盐含量较高，当含盐量达到一定程度之后，在潮湿的环境下就会发生闪络现象。

10kV变电站工程安全管理及风险控制方
案
目标
本文档的目标是制定10kV变电站工程的安全管理和风险控制方案，以确保工程的安全运行和减少事故风险。

安全管理措施
为了确保10kV变电站工程的安全，以下安全管理措施将被采取：
1. 安全培训和教育：所有工作人员将接受必要的安全培训和教育，以熟悉工程操作的安全要求和操作规程。

2. 工作许可证管理：工程进展中的所有工作将由专门指定的人员颁发工作许可证，确保所有工作符合安全标准和规定。

3. 安全巡检和监测：定期进行安全巡检和监测，及时发现和解决潜在的安全隐患，确保设备的正常运行和安全性。

风险控制措施
为了减少10kV变电站工程的风险，以下风险控制措施将被采取：
1. 设备检查和维护：定期对设备进行检查和维护，确保其正常运行和安全性能，避免因设备故障导致的事故风险。

2. 停电操作程序：制定详细的停电操作程序，确保在必要时可以安全地断电进行维修和检查工作，避免给工作人员和设备带来危险。

3. 火灾防控：设立火灾报警系统、灭火设备和应急通道，提供紧急情况下的火灾防控措施，并定期进行消防演练。

总结。

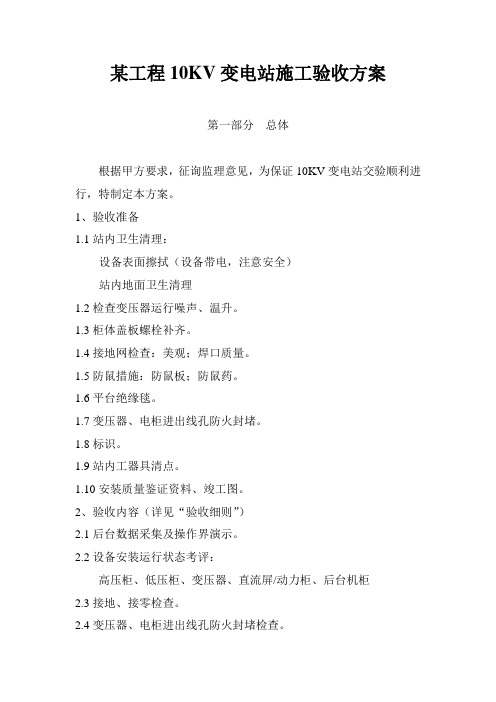

某工程10KV变电站施工验收方案第一部分总体根据甲方要求，征询监理意见，为保证10KV变电站交验顺利进行，特制定本方案。

1、验收准备1.1站内卫生清理：设备表面擦拭（设备带电，注意安全）站内地面卫生清理1.2检查变压器运行噪声、温升。

1.3柜体盖板螺栓补齐。

1.4接地网检查：美观；焊口质量。

1.5防鼠措施：防鼠板；防鼠药。

1.6平台绝缘毯。

1.7变压器、电柜进出线孔防火封堵。

1.8标识。

1.9站内工器具清点。

1.10安装质量鉴证资料、竣工图。

2、验收内容（详见“验收细则”）2.1后台数据采集及操作界演示。

2.2设备安装运行状态考评：高压柜、低压柜、变压器、直流屏/动力柜、后台机柜2.3接地、接零检查。

2.4变压器、电柜进出线孔防火封堵检查。

2.5钢平台绝缘防护（绝缘毯）及护栏。

2.6高压输电线路敷设检查。

2.7站内工器具清点移交。

2.8站内桥架电缆敷设检查：路由、标识。

2.9安装质量鉴证资料、竣工图查验。

3、验收程序3.1各站3.2站间电缆敷设第二部分验收细则1、概述本工程现场设35KV站一个，10KV站四个（甲乙丙丁）；设计自35KV站内10KV出线分别向甲丁站各送三路电源。

去甲丁区三路电源两主一备，备用电源只能操作一侧；由甲-乙、丁-丙放射至14台变压器，供低压负荷之用。

本次验收范围包括甲乙丙丁10KV站内及站间全部施工内容。

2、验收依据2.1国家有关标准和规范。

2.2天津建院电力所提供设计图纸。

2.3厂家提供设备出厂技术资料。

2.4有关签证变更手续。

3、工程范围3.1基础平台及站内设施3.1.1甲乙丙丁四区钢平台结构安装。

3.1.2甲乙丙丁四区变压器钢筋混凝土基础施工。

3.1.3甲乙丙丁四区接地网敷设。

3.1.4绝缘胶毯、工器具配置，检查，清点。

3.1.5防鼠板、护栏安装。

3.1.6站内桥架及支架安装。

结论：钢平台施工符合设计要求；接地系统敷设合格；工器具配置合理，检查无误，清点数量正确；桥架敷设合理。

110KV及以下架空变电站改造工程施工
及验收规范
本文档旨在规范110KV及以下架空变电站改造工程的施工和验收流程，确保施工质量，保障电网运行安全。

具体规范如下：
工程施工
1. 施工前，需进行现场勘查，制定详细的工程施工方案，并进行必要的安全防护措施。

2. 施工人员需持有相应的职业资格证书，经过岗前培训并进行安全教育。

3. 施工中应按照方案进行操作，注意作业场所的整洁和安全，做好资料记录和保管。

4. 施工完毕后，进行验收前必须进行必要的试验和测量，并保持施工现场清洁整洁。

工程验收
1. 进行工程验收前，需对施工图纸、材料、设备进行审核确认，确保符合相关标准和规定。

2. 工程验收要按照《电力设施规划建设工程验收规范》的要求
进行，包括现场检查、设备试运行和质量验收等工作。

3. 工程验收通过后，应进行交接，并进行资料归档工作。

4. 工程验收不合格时，需整改完毕后重新进行验收，直至达到
要求为止。

以上即为110KV及以下架空变电站改造工程施工及验收规范，相关人员必须严格执行，确保施工及验收过程中安全、高效、规范。

10kv 施工方案10kV施工方案一、项目概述本项目是对10kV变电站的一次设备进行维护和改造，为变电站的安全运行和电力供应提供保障。

本方案旨在确保施工工作的质量和安全，最大程度地减少对现有设备的干扰。

二、施工内容1. 对变电站的一次设备进行检修和维护，包括断路器、隔离开关、电流互感器等。

2. 对现有设备进行改造和升级，提高其运行效率和可靠性。

3. 对设备进行必要的试验和检测，确保其符合相关标准和要求。

三、施工步骤1. 施工前准备a. 确定施工计划和时间，与相关部门进行协调。

b. 准备必要的材料和工具。

c. 对施工区域进行消防安全检查，确保施工安全。

2. 施工过程a. 依照现场的变电站布置图，确定施工范围和施工顺序。

b. 对要进行维护和改造的设备进行停电操作，确保施工安全。

c. 进行设备的检修和维护工作，包括清洁、紧固、润滑等。

d. 根据改造方案，对设备进行相应的升级和改造。

e. 进行设备的试验和检测，确保其运行正常。

3. 施工结束a. 清理施工现场，确保周围环境整洁。

b. 进行设备的检验和验收，确保施工质量。

c. 形成相关的施工记录和报告。

四、安全措施1. 施工过程中必须遵守相关安全规定和操作规程，佩戴个人防护用品。

2. 施工现场必须进行划定，设置警示标志和警戒线，确保施工区域的安全。

3. 施工期间，必须遵守临时用电的操作规范，确保用电安全。

4. 施工人员必须定期进行安全教育和培训，增强安全意识。

五、施工计划1. 施工时间：XX年XX月XX日至XX年XX月XX日。

2. 施工人员：由专业施工队伍组成，人员数量根据实际需要确定。

3. 施工进度：a. 第一周：准备工作、材料准备。

b. 第二周至第三周：对一次设备进行维护和改造。

c. 第四周：试验和检测，整理施工记录和报告。

六、质量控制1. 施工过程中，严格按照相关标准和要求进行操作，确保施工质量。

2. 施工结束后，进行设备的检验和验收，确保施工质量达到要求。

10KV变配电工程施工组织设计一、项目概况本项目是一项10KV变配电工程，施工地点在市区街道，总投资约为XX万元。

工程包括变电站建设、线路敷设、设备安装等内容。

1.施工组织机构设计本项目施工组织机构设置如下：（1）总指挥部：由项目经理兼任，负责整个工程的总体协调和指挥。

（2）施工领导组：由项目组织人员、技术负责人、安全负责人等组成，负责具体的施工管理和监督。

（3）作业班组：根据工程进度和任务分工设立作业班组，包括土建组、线路组、设备组等。

2.施工方案设计（1）变电站建设：按照设计要求，先进行土建基础施工，然后逐步建设主体建筑和设备安装。

（2）线路敷设：先进行道路开挖和铺设管道，然后进行线路铺设和接地线施工。

3.施工进度计划根据项目要求和实际情况，编制详细的施工进度计划，包括每个工序的开始、结束时间，关键节点的控制等，确保项目按时完成。

4.施工安全措施（1）施工场地要求设置明显的安全警示标志，保证通道畅通，设置安全通道和紧急疏散通道。

（2）施工人员要接受安全培训，正确使用个人防护装备，严格遵守操作规程，严禁酒后工作。

5.施工质量控制（1）制定详细的施工质量检查计划，对每个工序进行检查和验收，做好质量记录和资料归档。

（2）建立质量监督检验系统，定期对施工质量进行检测和评估，确保施工质量符合标准。

6.施工资源调配根据项目需求和施工计划，合理分配施工人员、机械设备、材料资源，提高资源利用效率，减少施工成本。

7.施工环境保护（1）减少施工噪音和扬尘，做好环境保护工作，保护周围环境的清洁和安全。

（2）合理使用水电资源，减少资源浪费，降低对环境的影响。

8.施工费用控制编制详细的施工费用预算和实际支出对比，做好施工费用的控制和管理，确保项目在预算范围内完成。

三、风险分析1.自然环境因素：施工过程中受天气、气候等自然因素的影响，可能导致施工延误或质量问题。

2.人为因素：施工人员操作不当、安全意识不强、施工质量把关不严等问题，可能导致施工事故和质量问题。
