M F C7340激光一体机激光组件与激光器拆解清洁维修步骤拆机
图解

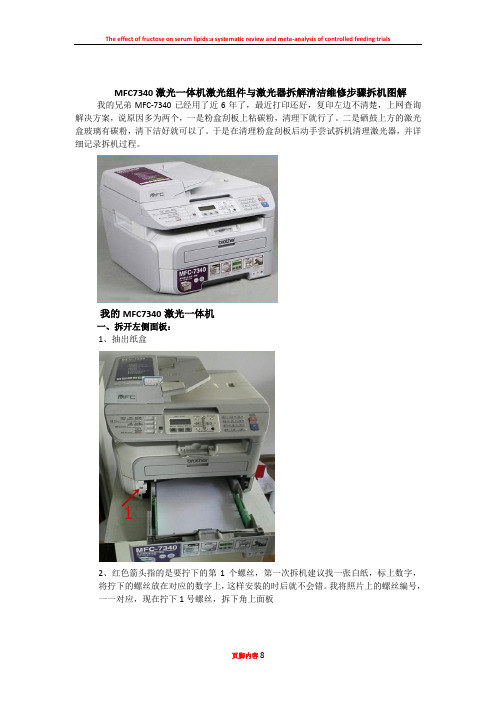

MFC7340激光一体机激光组件与激光器拆解清洁维修步骤拆机图解我的兄弟MFC-7340已经用了近6年了，最近打印还好，复印左边不清楚，上网查询解决方案，说原因多为两个，一是粉盒刮板上粘碳粉，清理下就行了。
二是硒鼓上方的激光盒玻璃有碳粉，清下洁好就可以了。
于是在清理粉盒刮板后动手尝试拆机清理激光器，并详细记录拆机过程。
我的MFC7340激光一体机
一、拆开左侧面板：
1、抽出纸盒
2、红色箭头指的是要拧下的第1个螺丝，第一次拆机建议找一张白纸，标上数字，将拧下的螺丝放在对应的数字上，这样安装的时后就不会错。
我将照片上的螺丝编号，一一对应，现在拧下1号螺丝，拆下角上面板
3、拉开前盖，可看到左侧面板的一个螺丝，拧下2号螺丝。
4、拉开后盖，可看到左侧面板的一个螺丝，拧下3号螺丝，这时左侧面
板就可以拿下来了，拿时向下用力，上端有卡勾。
二、拆下铁盖板，
就是下面照片上这个，有三个螺丝，分别编号4、5、6
1、拧下三个螺丝，拆下盖板，可看见送稿器插头与排线，拔下4个插头1个排线，见红色箭头指的位置。
这时就可以将送稿器和扫描仪取下。
三、取下送稿器和扫描仪
1、将送稿器和扫描仪的两个黑色支架上端向两边掰开，就可以卸下支架。
将送稿器和扫描仪立起，与一体机垂直，向上提就可以取下来了。
四、拆开右侧面板
右侧面板前后各有1个螺丝，编号7、8，拧下螺丝就可以拆下右侧面板，拆下时和左侧一样，向下用力。
五、拆开上面盖板
从上面左侧支架处可见1个螺丝，编号9；前面可见2个螺丝编号10、11；左侧1个螺丝编号12；右侧2个螺丝，编号13、14（14是与喇叭相关的一条线）
拧下6个螺丝，拔下左侧2个插头，就可拆下上面盖板。
向前上方用力。
六，拆下激光组件盒子
激光组件盒子由6个螺丝固定，编号18、19、20、21左右各2个，但左侧有1个螺丝在主板后面，先要把主板拆下，拧下14、15、16、17号螺丝，拆下主板。
后面2个，编号22、23其中1个在滤网后面，拿下滤网就看到
拔下相连的插头和排线，拧下18、19、20、21、22、23号螺丝，激光盒就可以拆下来了。
七，拆开激光组件盒子
激光器上面有7个螺丝，盒子上都标了号，后面有2个螺丝，22、23上一步已经拧下来了，撕开盒子上面的黑色胶带，拧下这7个螺丝，激光器就打开了八，清洁
九、安装
把拆的程序反过来就安装好了，希望能解决你的问，我的问题解决了，不过拆机真的好麻烦。
十、拆机经验
1、整个过程共拧下30个螺丝，30个螺丝只分为2种型号，所以不用标号，安装时别漏装就行，我装时就多出一个螺丝。
2、拆外壳时注意用力方向，错了费半天劲也下不来，对了轻松拿下。
3、安装时不要漏插插头和排线，我安装时忘记插扫描仪排线，以为拆坏了，哈哈。
4、进纸器和扫描仪取下时要注意插头和排线的穿线孔位置，以便于安装，见下图
完。
