EIGRP协议

EIGRP 协议是一个内部网关协议，高级距离矢量协议，组播地址224.0.0.101、eigrp 是一个高级的距离矢量协议2、eigrp 具有高速的收敛特性3、支持路由汇总和路由聚合4、eigrp 支持触发式增量更新5、eigrp 可以支持多种网络层协议，可以开启多个eigrp 进程支持不同的3 层被动路由协议。

6、eigrp 发送报文以组播和单播形式发送组播地址224.0.0.107、eigrp 支持手工汇总8、eigrp 保证100%无环路9、eigrp 无论在广域网还是在局域网部署eigrp 配置都比较简单10、eigrp 支持非等价的负载均衡Eigrp 头部的字段用来描述这个 eigrp 报文是个什么报文在 hello 报文的载荷字段中，有一个 ack 位，在普通情况下为 0，当 ack 位被置为 1 的时候，说明此报文为 acknowledge 报文。

所有的 IGP 协议中 IP 包头的 TTL 字段都为 1：当端口大于 1.544mbit/s 的发送频率为 5s 一次，小于 1.544mbit/s的我 60s 一次，连续的 3 次 hello 时间都没有收到 hello 包就判定邻居挂掉了。

默认情况下 hello 报文以组播形式发送。

在不支持组播的二层环境中如帧中继环 境中，需要手动修改指定单播地址 neighbor 1.1.1.1 255.255.255.0eigrp 的报文能够被可靠的发送，所以 eigrp 定义了可靠的传输机制， 内部定义的 确认机制，但并非所有的 eigrp 报文都需要确认， update ，query ，和 reply 需要 回复 ack ，如果没有回复则重传，重传次数为 16 次。

在 hello 报文的载荷字段中，有一个 ack 位，在普通情况下为 0，当 ack 位被置为 1 的时候，说明此报文为 acknowledge 报文，当 ack 位被置 1 的时候只能以单播 形式发送。

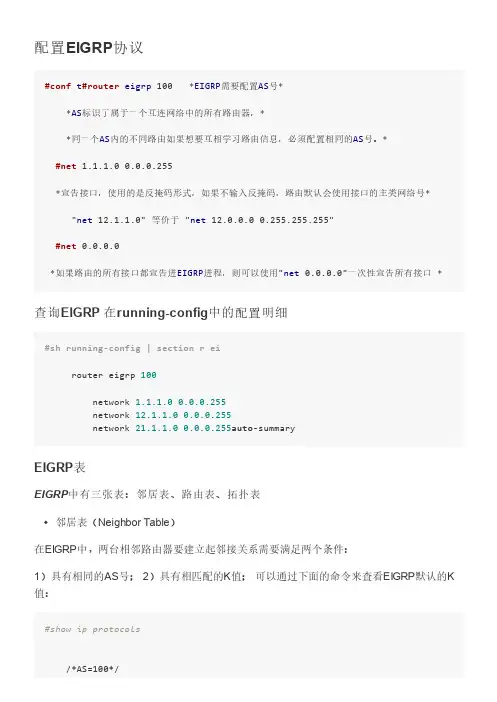

配置EIGRP协议#c o n f t#r o u t e r e i g r p100*E I G R P需要配置A S号**A S标识了属于一个互连网络中的所有路由器，**同一个A S内的不同路由如果想要互相学习路由信息，必须配置相同的A S号。

* #n e t1.1.1.00.0.0.255*宣告接口，使用的是反掩码形式，如果不输入反掩码，路由默认会使用接口的主类网络号* "n e t12.1.1.0"等价于"n e t12.0.0.00.255.255.255"#n e t0.0.0.0*如果路由的所有接口都宣告进E I G R P进程，则可以使用"n e t0.0.0.0"一次性宣告所有接口*查询EIGRP 在running-config中的配置明细#s h r u n n i n g-c o n f i g|s e c t i o n r e ir o u t e r e i g r p100n e t w o r k1.1.1.00.0.0.255n e t w o r k12.1.1.00.0.0.255n e t w o r k21.1.1.00.0.0.255a u t o-s u m m a r yEIGRP表EIGRP中有三张表：邻居表、路由表、拓扑表邻居表（Neighbor Table）在EIGRP中，两台相邻路由器要建立起邻接关系需要满足两个条件：1）具有相同的AS号； 2）具有相匹配的K值；可以通过下面的命令来查看EIGRP默认的K 值：#s h o w i p p r o t o c o l s/*A S=100*/u t e rf a c ee l l oC i s21.0.0.0/8i s v a r i a b l y s u b n e t t e d,2s u b n e t s,2m a s k sC21.1.1.0/24i s d i r e c t l y c o n n e c t e d,F a s t E t h e r n e t1/0D21.0.0.0/8i s a s u m m a r y,00:14:58,N u l l012.0.0.0/8i s v a r i a b l y s u b n e t t e d,2s u b n e t s,2m a s k sC12.1.1.0/24i s d i r e c t l y c o n n e c t e d,S e r i a l0/0D12.0.0.0/8i s a s u m m a r y,00:15:00,N u l l0路由表中的"D1.0.0.0/8i s a s u m m a r y,01:40:23,N u l l0"是一条自动汇总产生的路由，E I G R P和R I P默认都在主网边界自动汇总，不同的是E I G R P会在本地产生一条自动汇总后的路由，目标指向空接口（N u l l0）R1发现路由表中有一条1.0.0.0/8的条目能够匹配(子网掩码最长匹配，这个条目比默认路由子网掩码长，所以优先选取)发往空接口的数据会被丢弃。

EIGRP路由协议汇总⼀、基本概念：1.EIGRP为增强的内部⽹关路由协议，是cisco的专有协议。

2.EIGRP的⼀般管理距离为90（interior eigrp），汇总的管理距离为5（summary eigrp），从外部分发进来的为170（exterior eigrp）；协议号为ip 88。

3.EIGRP是⼀个Advanced distance vector；能够Rapid convergence；是100% loop-free classless routing；是唯⼀⼀个⽀持⾮等价负载均衡的路由协议（默认4条最⼤16条）；以组播（224.0.0.10）或单播进⾏更新。

4.缺省使⽤总带宽的50%，可⽤“bandwidth-percent eigrp”更改百分⽐。

5.EIGRP是⾮周期性更新，只有在拓扑有变化时才对变化的东西进⾏增量更新。

并且只针对变化影响到的路由器进⾏更新。

6.运⾏EIGIP的接⼝必须从他的直连的邻居处获得更新。

7.由于EIGRP是⼀个为Adverance distance vector，具有distance vector的边界⾃动汇总的特性所以在配置时要“no auto”8.EIGRP的三个存储单元：邻居数据库（存放邻居及状态）；topology table（相当与ospf的数据库，存放状态信息）；routinf table9.EIGRP的5种包：hello：建⽴邻接关系，keeplive（组播）query：向邻居查找路由信息（组播）reply：对邻居的query查找进⾏回应（单播）update：以增量的⽅式发送路由更新（组播或单播）ack：对可靠包的确认（单播）★其中query，reply，update为可靠包（即必须得到ACK回应）；hell包和ack包为不可靠包。

⼆、EIGRP采⽤的metric：1.EIGRP采⽤以下组合值作为metric进⾏路由选择（5个）：bandwidth，delay，reliable ，load，mtu2.metric的算法：Metric = [K1 x BW + ((K2 x BW) / (256 –load)) + K3 x delay]By default: K1 = 1, K2 = 0, K3 = 1, K4 = 0, K5 = 0metric=[delay+107/BW]*256“dely，mtu等”都可在sh int 。

产品名称Product name 密级Confidentiality level VRP 内部公开产品版本Product versionTotal 58pages 共58页深入理解EIGRP(仅供内部使用）For internal use only拟制: Prepared by 刘炜刚、张立新日期：Date2003-05-28审核: Reviewed by 刘宇日期：Date2003-05-28审核: Reviewed by 日期：Date批准: Granted by日期：Date华为技术有限公司Huawei Technologies Co., Ltd.版权所有侵权必究All rights reserved修订记录Revision record日期Date 修订版本Revisionversion修改描述change Description作者Author2003-05-28 1.00 初稿完成initial transmittal 刘炜刚、张立新目录Table of Contents1EIGRP协议简介 (8)1.1EIGRP协议特性简介 (8)1.2EIGRP协议的运行机制简介 (9)2EIGRP的多进程 (11)3报文格式 (12)3.1报文格式描述 (12)3.2EIGRP报文头 (12)3.3EIGRP的TLV基本结构 (13)3.4Parameter TLV (14)3.5Authentication TLV (14)3.6Sequense TLV (15)3.7Software Version TLV (16)3.8Next Multicast Seq TLV (16)3.9IP Request TLV (16)3.10IP Metric TLV (17)3.11IP Exterior TLV (18)4邻居的发现和维护 (19)4.1发送Hello报文 (19)4.2邻居的发现 (19)4.3邻居建立的握手过程 (20)4.4邻居的删除 (23)5EIGRP报文的MD5认证 (24)6拓扑表的维护 (25)6.1拓扑表的结构 (25)6.2EIGRP的Metric计算 (26)6.3FD(Feasible Distance)、RD(Report Distance)以及可靠后继条件(Feasible Condition) .. 27 6.4拓扑表的变化将触发状态机 (28)7DUAL算法和DUAL状态机 (28)7.1D-V算法和Metric计算 (28)7.2触发更新、部分更新机制 (29)7.3可靠后继条件（FC） (29)7.4可靠后继条件中必须判断最优后继 (30)7.5使用查询应答机制进行DUAL计算 (31)7.5.1被动态（Passive）和主动态（Active） (31)7.5.2DUAL算法的启动 (32)7.5.3查询（Query） (32)7.5.4应答（Reply） (32)7.5.5收敛 (32)7.6DUAL状态机描述 (35)7.6.1DUAL状态机的状态 (36)7.6.2DUAL状态机的状态转换 (37)7.7Stuck In Active(SIA)功能 (39)7.8DUAL算法的性能 (40)8报文发送和可靠传输 (40)8.1单播报文和多播报文 (41)8.2报文发送策略过滤 (41)8.3序号确认 (42)8.4超时重传 (42)8.5水平分割(Horizon Split) (43)8.6流控（Flow Control） (43)8.7EIGRP对链路带宽的限制 (44)9引入路由 (44)10路由聚合 (45)10.1自动聚合 (46)10.2手工聚合 (47)11EIGRP的负载分担 (47)11.1等价负载分担 (47)11.2非等价负载分担 (48)12EIGRP命令列表 (49)13EIGRP的新进展 (54)13.1EIGRP Stub (54)13.2在PE-CE之间运行EIGRP (55)13.3通过RouterID来减少邻居数量 (55)13.4EIGRP NSF (56)13.5三次握手过程的改进 (56)13.6EIGRP Fast Hellos (56)14EIGRP vs OSPF (56)14.1OSPF的缺点vs EIGRP优点 (56)14.2OSPF的优点vs EIGRP缺点 (57)15相关参考资料 (58)表目录List of Tables表1 缩略语清单 (7)表2 EIGRP报文类型 (13)表3 EIGRP TLV类型 (14)表4 EIGRP接口默认带宽和延时 (27)表5 DUAL状态机状态转换表 (39)表6 Ack报文和一般Hello报文的比较 (42)表7 EIGRP配置命令表 (54)图目录List of Figures图1 关于可靠后继的说明 (10)图2 同一链路上可以运行多个进程 (11)图3 不同进程之间不可建立邻居 (12)图4 EIGRP报文头结构 (12)图5 EIGRP的TLV结构 (13)图6 TLV结构-Parameter TLV (14)图7 TLV结构-Authentication TLV (15)图8 TLV结构-Sequense TLV (15)图9 TLV结构-Software Version TLV (16)图10 TLV结构-Next Multicast Se TLV (16)图11 TLV结构-IP Request TLV (17)图12 TLV结构-IP Metric TLV (17)图13 TLV结构-IP Exterior TLV (18)图14 三次握手示意图（1） (20)图15 三次握手示意图（2） (21)图16 在一方没有准备好的情况下的三次握手示意图 (22)图17 Cisco的一种不严格的三次握手过程 (23)图18 MD5 计算方式示意 (25)图19 EIGRP Metric计算示意图 (26)图20 可靠后继条件中必须判断最优后继的示意图 (31)图21 DUAL示意-初始情况 (33)图22 DUAL示意-假定一“CA链路中断” (33)图23 DUAL示意-假定二“BA链路中断” (34)图24 DUAL示意-假定三“AN链路中断” (34)图25 DUAL状态机 (36)图26 DUAL示意-“AN链路中断”在水平分割时的处理 (43)图27 自动聚合示意 (46)深入理解EIGRP关键词Key words：EIGRP DUAL 动态路由协议D-V算法摘要Abstract：EIGRP是Cisco发明的一个私有路由协议，由IGRP发展而来，但是算法做了很大的改动。

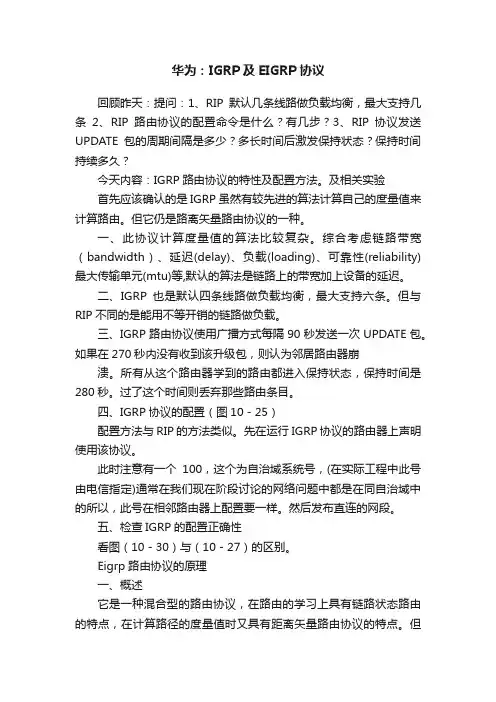

华为：IGRP及EIGRP协议回顾昨天：提问：1、RIP默认几条线路做负载均衡，最大支持几条2、RIP路由协议的配置命令是什么？有几步？3、RIP协议发送UPDATE包的周期间隔是多少？多长时间后激发保持状态？保持时间持续多久？今天内容：IGRP路由协议的特性及配置方法。

及相关实验首先应该确认的是IGRP虽然有较先进的算法计算自己的度量值来计算路由。

但它仍是路离矢量路由协议的一种。

一、此协议计算度量值的算法比较复杂。

综合考虑链路带宽（bandwidth）、延迟(delay)、负载(loading)、可靠性(reliability) 最大传输单元(mtu)等,默认的算法是链路上的带宽加上设备的延迟。

二、IGRP也是默认四条线路做负载均衡，最大支持六条。

但与RIP不同的是能用不等开销的链路做负载。

三、IGRP路由协议使用广播方式每隔90秒发送一次UPDATE包。

如果在270秒内没有收到该升级包，则认为邻居路由器崩溃。

所有从这个路由器学到的路由都进入保持状态，保持时间是280秒。

过了这个时间则丢弃那些路由条目。

四、IGRP协议的配置（图10－25）配置方法与RIP的方法类似。

先在运行IGRP 协议的路由器上声明使用该协议。

此时注意有一个100，这个为自治域系统号，(在实际工程中此号由电信指定)通常在我们现在阶段讨论的网络问题中都是在同自治域中的所以，此号在相邻路由器上配置要一样。

然后发布直连的网段。

五、检查IGRP的配置正确性看图（10－30）与（10－27）的区别。

Eigrp路由协议的原理一、概述它是一种混合型的路由协议，在路由的学习上具有链路状态路由的特点，在计算路径的度量值时又具有距离矢量路由协议的特点。

但它是一种增强的IGRP，是由其研发而来，所以CISCO经常把EIGRP 协议归属于距离矢量路由协议。

称它为先进的距离矢量路由协议。

由于是私有协议所以限制了在电信运营商的网络上使用。

但在一些大型企业里，得到了普遍的应用。

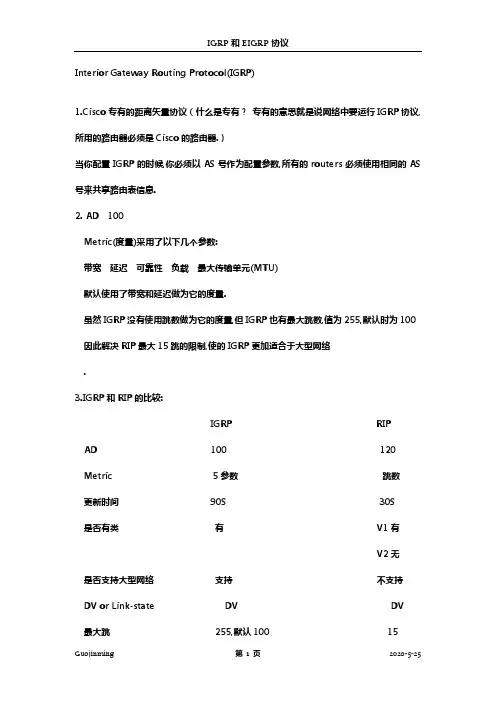

Interior Gateway Routing Protocol(IGRP)1.Cisco专有的距离矢量协议（什么是专有？专有的意思就是说网络中要运行IGRP协议,所用的路由器必须是Cisco的路由器.）当你配置IGRP的时候,你必须以AS号作为配置参数,所有的routers必须使用相同的AS号来共享路由表信息.2. AD 100Metric(度量)采用了以下几个参数:带宽延迟可靠性负载最大传输单元(MTU)默认使用了带宽和延迟做为它的度量.虽然IGRP没有使用跳数做为它的度量,但IGRP也有最大跳数,值为255,默认时为100 因此解决RIP最大15跳的限制,使的IGRP更加适合于大型网络.3.IGRP和RIP的比较:IGRP RIPAD 100 120Metric 5参数跳数更新时间 90S 30S是否有类有 V1有V2无是否支持大型网络支持不支持DV or Link-state DV DV最大跳 255,默认100 15更新地址 255.255.255.255 V1 255.255.255.255 V2 224.0.0.9是否支持VLSM 否否是否支持不连续子网否 RIPV1不V2支持4.防止路由选择环路的机制:.水平分割.破坏逆转更新保持定时器.触发更新5.默认定时器值IGRP Timers（1）路由更新计时:默认90秒（2）路由无效计时:默认270秒（3）保持计时器:默认280秒(3倍更新时间+10秒)（4）路由刷新时间: 默认630秒6.IGRP默认也是支持4条等价负载均衡,最大支持6条，但是IGRP还可以支持非等价负载均衡。

(什么是非等价均衡?就是去目的网络的度量不同，IGRP可以在度量不同的路径上转发数据包，RIP则不能)7.配置IGRP路由STEP1:启动IGRP进程Router(config)#router igrp AS号注意：如果要让路由器之间共享路由信息,那么每个路由器上的AS号必须相同STEP2:宣告网络Router(config-router)#network xx.xx.xx.xx (IGRP也是主类宣告)实验拓扑：8.验证调试命令Show ip routeShow ip protocolsclear ip route *debug ip igrp events 收发的路由数量以及路由的类型（内部外部还是系统路由，这些概念在NP中讲）debug ip igrp transaction 收发的路由条目，包括网络地址和度量9.被动接口的配置Router(config)#router igrp AS号Router(config-router)#passive-interface xxIGRP被动接口也是只收不发的EIGRP Features and Operation1.Cisco专有的混合型协议,是无类别路由协议，EIGRP是1种无分类(classless),增强的距离向量路由协议,和IGRP类似,EIGRP也使用AS,但是和IGRP不同的是,EIGRP在它的路由更新信息中要包含子网掩码的信息.这样,在我们设计的网络的时候,就允许我们使用VLSM和summarization.EIGRP有时候也算是混合型路由协议,因为它同时具有了距离向量路和链路状态的一些特征:比如它不像OSPF那样发送链路状态包而发送传统的距离向量更新;EIGRP也有链路状态协议的特征比如它在相邻router启动的时候同步路由表,然后只在拓扑结构发生变化的时候发送一些更新.这样就使得EIGRP能够很好的在1个大型网络中工作2.AD 90 (内部EIGRP路由)内部路由就是属于同一AS内的路由AD 170 (外部EIGRP路由)外部EIGRP路由就是重分布进来的路由,这些路由代表源自其他AS的路由Metric(度量)采用的参数和IGRP 相同,但是度量值是IGRP的256倍.3.EIGRP的四大功能部件：协议相关模块PDM可靠传输协议(RTP) 管理EIGRP路由器间的消息通信邻居的发现和恢复弥散更新算法(DUAL)Protocol-Dependent ModuleEIGRP的1大特点是它可以支持几种网络层协议:IP,IPX和AppleTalk等.能像EIGRP那样支持数种网络层协议的还有Intermediate System-to-Intermediate System(IS-IS)协议,但是这个协议只支持IP和Connectionless Network Service(CLNS).EIGRP通过PDMs来支持不同的网络层协议.每个EIGRP的PDM保持1个单独的路由信息表来装载某种协议(比如IP)的路由信息.也就是有IP/EIGRP表,IPX/EIGRP的表和AppleTalk/EIGRP表Reliable Transport Protocol(RTP)EIGRP使用一种叫做RTP的私有协议,来管理使用了EIGRP的router之间的通信,如RTP的名字,可靠(reliable)即为这个协议的关键.RTP负责EIGRP数据包到所有邻居的有保证和按顺序的传输.它支持多目组播或单点传送数据包的混合传输.出于对效率的考虑只有某些E IGRP数据包被保证可靠传输.RTP确保在相邻router间正在进行的通信能够被维持.因此,它为邻居维护了一张重传表.该表指示还没有被邻居确认的数据包.未确认的可靠数据包最多可以被重传1 6次或直到保持时间超时,以它们当中时间更长的那个为限.EIGRP所使用的多目组播地址是224.0.0.10Diffusing Update Algorithm(DUAL)EIGRP使用DUAL来选择和保持到远端的最佳路径.它能使router判决某邻居通告的一个路径是否处于循环状态,并允许router找到替代路径而无须等待来自其他router的更新.这样做有助于加快网络的汇聚.这个算法顾及以下几点:（1.）备份的路由线路（2.）支持VLSM（3.）动态路由恢复（4.）没有发现线路的话发送查询寻找新路线4.建邻居的必要条件:收到Hello包 (EIGRP使用Hello包来发现和维持邻居关系,Hello发送地址是组播224.0.0.10)AS号相同相同的K值（K值是计算度量时和参数组合使用的系数）链路状态协议趋向于使用Hello信息来建立邻居关系,它不会像距离向量那样周期性的发送路由更新.为了保持邻居关系,运行了EIGRP的router必须持续从邻居那里收到Hellos 如果不在1个AS内,router之间是不会共享路由信息的,也不会建立邻居关系.这样做的优点是在大型网络中可以减少特定某个AS内路由信息的传播当EIGRP发现新邻居的时候,就开始通告整个路由表给别的router,当所有的router都知道新成员的加入,学习到新的路径以后,从那开始,路由表中有变动的部分才会传播给别的router.当router接收到邻居的更新以后,把它们保存在本地数据库表里5.EIGRP的三张表:邻居表:存放有关已建立的邻居的信息拓扑表：保存从每个邻居那里收到的路由通告,其中就有备份路由,即可行后继路由表:存放着当前转发数据包的路由条目6.基本概念:可行距离(FD):到达每一个目的地的最小度量将作为该目的网络的可行距离。

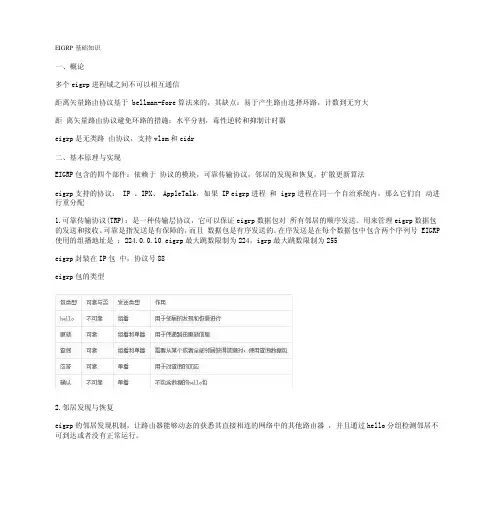

EIGRP基础知识一、概论多个eigrp进程域之间不可以相互通信距离矢量路由协议基于 bellman-fore算法来的，其缺点：易于产生路由选择环路，计数到无穷大距离矢量路由协议避免环路的措施：水平分割，毒性逆转和抑制计时器eigrp是无类路由协议，支持vlsm和cidr二、基本原理与实现EIGRP包含的四个部件：依赖于协议的模块，可靠传输协议，邻居的发现和恢复，扩散更新算法eigrp支持的协议： IP 、IPX、 AppleTalk，如果 IP eigrp进程和 igrp进程在同一个自治系统内，那么它们自动进行重分配1.可靠传输协议(TRP)：是一种传输层协议，它可以保证eigrp数据包对所有邻居的顺序发送。
