全国电子专业人才设计与技能大赛电子组装、调试与开发大赛
---------传感元器件
1．NTC 负温度系数热敏电阻
热敏电阻分为三类：正温度系数热敏电阻（PTC ），负温度系数热敏电阻（NTC ），临界温度电阻器（CTR ）。
图1-39 NTC 负温度系数热敏电阻
负温度系数热敏电阻器如图1-39所示。其电阻值随温度的增加而减小。NTC 热敏电阻器在室温下的变化范围在10O ～1000000欧姆，温度系数-2%～-6.5%。
⑴ 负温度系数热敏电阻温度方程
)(T f =ρ T B T e A /'=ρ T B T B T
T Ae e S l A S l R //'===ρ 其中：l A A '=
该关系式是经验公式，只在额定温度 TN 或额定电阻阻值 RN 的有限范围内才具有一定的精确度，因为材料常数B 本身也是温度 T 的函数。NTC 热敏电阻器在室温下的变化范围在10O ～1000000欧姆，温度系数-2%～-6.5%。
已知温度T 、额定温度T N 和R25即可求的热敏电阻阻值R T 。
⑵ 负温度系数热敏电阻主要特性
电阻温度系数σ
dT
dR R T T 1=σ 微分式（），可得 2T B -
=σ 热敏电阻的温度系数是负值。
-----温度测量电桥应用 温度测量电桥的A 点所在的桥臂的电阻是固定的，故A U 是固定的。B 点所在的桥臂的电阻t R 随温度变化，故B U 是变动的。电阻t R 为负温度系数热敏电阻，t R =1.5K 指NTC 热敏电阻的标称电阻值R25。为了方便取2R 与t R 成比例，这里取K R R t 5.12==，同时，1311212
E E R R R A U =+=
，得Ω=7501R 。
在前面已知条件下，推导13’3P R R R +=： 约束条件：① U U U U U B A i ??+-=??-，② 13
1
E A U =。 由测量电桥平衡0=-=B A i U U U 时，得Ω==+=750113’3R R R R P 。 又由1'3
1131E R t R t R E U U U B A i +-=-=，得R p R R R ?±Ω=+=75013'3。故取K R P 11=。
温度控制电路如图3-15所示，由测量电桥、测量放大器、滞回比较器及驱动电路等组成。由于温度的不同，因而在测量电桥的A 、B 点时会产生不同的电压差，这个差值经过测量放大器放大后进入到滞回比较器的反相输入端，与比较电压U R 比较后，由滞回比较器输出信号进行加热或停止加热。
⑴ 温度控制器电路
温度控制器电路如图3-7所示。
图3-7 温度控制器电路
⑵ 电路原理分析
由测量电桥、测量放大器、滞回比较器及驱动电路等组成。
测量电桥的A 点所在的桥臂的电阻是固定的，故A U 是固定的。B
点所在的桥臂的电阻t R 随温度变化，故B U 是变动的。由于温度的
不同，因而在测量电桥的A 、B 点时会产生不同的电压差，这个差值
经过测量放大器放大后进入到滞回比较器的反相输入端，与比较电压U R 比较后，由滞回比较器输出信号进行加热或停止加热。继电器J 可进一步推动交流接触器。
滞回电压比较器的比较电压U R 代表设定的温度，如图3-7示，o R TH U R R R U R R R U ?++?+=13
1212131213。由滞回电压比较器特性可知，当E U 变化越过TH U 时，滞回电压比较器输出会翻转。改变比较电压U R 能改变控温的范围，控温的精度由滞回比较器的滞环宽
度确定。
比较电压U R 与温度t R 的关系：
om R TH U R R R U R R R U ?++?+=131212131213
)()(1'
31211131212131213E R R R E R R R A U U A AU U R R R U R R R U t t B A AB om R E +-+=-==?++?+= 令1211'1E R R R A
E +=，131312
R R R m +=； 整理得：
1'3'31312'113121'3'111E R R R mA U R R mE U R R E R R R mA mE U t
om om t t
R +--=-+-= (3-10) 由式(3-10)可知，比较电压U R 与温度t R 存在对应关系。
温度t ↑，t R ↓，使B U ↓，而B A U U -↑。经测量放大器的放大，E U ↑，当温度由0t 上升到达2t （与U R 对应），即温度t 到达设定值2t ，滞回比较器输出信号F U 使驱动电路复合管截止，继电器J 失电，停止加温。
温度t ↓，t R ↑，使B U ↑，而B A U U -↓。经测量放大器的放大，E U ↓，当温度下降达2t （与U R 对应），即温度t 下降低于设定值2t ，滞回比较器输出信号F U 使驱动电路复合管导通，继电器J 得电，进行加温。
2．热释电红外线传感器
普通人体会发射10μm 左右的特定波长红外线，用专门设计的传感器就可以针对性的检测这种红外线的存在与否。当人体红外线照射到传感器上后，因热释电效应将向外释放电荷，后续电路经检测、放大、处理后就能产生控制信号。如图1-39所示，这种专门设计的探头只对波长为10μm 左右的红外辐射敏感，所以除人体以外的其他物体不会引发探头动作。
探头内包含两个互相串联或并联的热释电元，而且制成的两个电极化方向正好相反，环境背景辐射对两个热释元件几乎具有相同的作用，使其产生释电效应相互抵消，于是探测器无信号输出。一旦人侵入探测区域内，人体红外辐射通过部分镜面聚焦，并被热释电元接收，但是两片热释电元接收到的热量不同，热释电也不同，不能抵消，于是输出检测信号。 为了增强敏感性并降低白光干扰，通常在探头的辐射照面覆盖有特殊的菲泥尔滤光透镜，菲泥尔滤光片根据性能要求不同，具有不同的焦距（感应距离），从而产生不同的监控视场，视场越多，控制越严密。传感器的光谱范围为1～10μm ，中心为6μm ，均处于红外波段，是由装在TO-5型金属外壳的硅窗的光学特性所决定。
主要参数：工作电压 2.2～15V ；工作电流 8.5～24μA ；视场 139°×126°
红外热释电传感器管脚图如图1-40所示，它是一种检测人体发射红外线而输出电信号的传感器。
图1-40 红外热释电传感器管脚图
菲涅尔透镜是由聚烯烃材料注压而成的薄片，镜片表面一面为光面，另一面刻录了由小到大的同心圆，它的纹理是利用光的干涉及扰射和根据相对灵敏度和接收角度要求来设计的，透
镜的要求很高，一片优质的透镜必须是表面光洁，纹理清晰，其厚度一般在 1mm 左右，特性为面积较大，厚度薄及侦测距离远
菲涅尔透镜作用有两个：一是聚焦作用，即将热释红外信号折射（反射）在PIR上，第二个作用是将探测区域内分为若干个明区和暗区，使进入探测区域的移动物体能以温度变化的形式在PIR上产生变化热释红外信号。
⑴红外热释电传感器应用电路:
①基本工作原理
功能：利用热释电红外器件直接探测来自移动的生物体的红外辐射。图为使用SD02型热释电人体红外传感器组成的放大检测电路。
电路使用LM324四运放分别构成IC（A）、IC（B）两级高倍放大器，SD02检测到的人体红外线微弱信号后，从2脚输出极微弱的电信号输入到同相放大器IC（A），再从1脚输出一定
幅度的信号，再经电容C6耦合到反相放大器IC（B）进一步放大，放大倍数约2500。为适应热释电人体红外传感器的负载能力，要求高输入阻抗的放大器，故采用同相放大器。
IC（C）、IC（D）构成窗口比较器，当IC（B）电压幅度在UA到UB之间时，IC（C）、IC （D）均无输出；当IC（B）输出电压大于UA时，IC（C）输出高电平；当IC（B）输出电压小于UB时，IC（D）输出高电平，经D1、D2隔离后分别输出，以控制后续报警及控制电路。R11用于设定窗口的阈值电平，调节R11可调节检测器的灵敏度。当有人在热释电检测电路的有效范围内走动时，将引起LED1和LED2的交替闪烁。电路中，运放LM324无论是作放大器还是比较器，都采用了单电源。在传感器无信号时，IC（A）的静态输出电压为0.4V～1V左右；IC（B）在静态时，由于同相端电位为2.5V，故直流输出电平为2.5V；而两个比较器IC（C）和（D）的基准电位则由电阻R10、R11和R12的大小确定。
②电路组装要求
Ⅰ. 按图电路组装。实验室试验时，不必加菲涅耳透镜，直接用SD02检测人体运动。将手臂在传感器前移动，观察两只发光二极管点亮与熄灭的对应情况，分析检测电路的工作状态。
Ⅱ. 如电路不工作，可由前至后逐级测量各级输出端有无变化的电压信号，以判断电路及各级工作状态，排除故障（检测时注意PY的预热时间）。
⑵课堂作业
①电路中电容C4、C5的作用是什么？电容C1和C8的作用是甚么？去掉C1和C8对传感器信号有否影响？请试一试。
②②对电路适当接续，组成自动报警，发出"有电危险，请勿靠近"的语音，语音集成电路的使用方法参见第二单元课题三语音提示和告警电路。
⑶课外制作与阅读
①为防止电路在实际应用时频繁动作，请用时基电路555设计一个延时触发电路，要求当传感器检测到人体信号时，5秒后执行控制动作。
②
3．超声波和超声波传感器
超声波传感器是利用超声波的特性研制而成的传感器，用来测量物体的距离。首先，超声波传感器会发射一组高频声波，一般为40-45KHz，当声波遇到物体后，就会被反弹回，并被接受到。通过计算声波从发射到返回的时间，再乘以声波在媒介中的传播速度（344米/秒，空气中），就可以获得物体相对于传感器的距离值了。
超声波探头主要由压电晶片组成，既可以发射超声波，也可以接收超声波。
超声探头的核心是其塑料外套或者金属外套中的一块压电晶片。构成晶片的材料可以有许多种。晶片的大小，如直径和厚度也各不相同，因此每个探头的性能是不同的。超声波传感器的主要性能指标包括：
（1）工作频率。工作频率就是压电晶片的共振频率。当加到它两端的交流电压的频率和晶片的共振频率相等时，输出的能量最大，灵敏度也最高。
（2）工作温度。由于压电材料的居里点一般比较高，特别是诊断用超声波探头使用功率较小，所以工作温度比较低，可以长时间地工作而不失效。医疗用的超声探头的温度比较高，需要单独的制冷设备。
（3）灵敏度。主要取决于制造晶片本身。机电耦合系数大，灵敏度高；反之，灵敏度低。
1．超声波发射电路
发射电路主要由U1(74LS04/CD4069)和超声波发生换能器组成，单片机端口P3.4输出40KHz 方波信号一路经一级反向器后送超声波发生换能器T的一个电极，另一路经两级反向器后送超声波发生换能器T的另一个电极。用这种推挽形式将方波信号加到超声波发生换能器T的两端，
可以提高超声波发射强度。输出端采用两个反向器并联，用以提高驱动能力。
超声波传感器用万用表直接测试是没有什么反映的。要想测试超声波传感器的好坏可以照图1-42所示，搭一个音频振荡电路，当C1为3900pF 时，在反相器8脚与10脚间可产生一个
1.9kHz 左右的音频信号。把要检测的超声波传感器（发射和接收）接在8脚与10脚之间；如果传感器能发出音频声音，基本就可以确定此超声波传感器是好的。
2． 超声波接收电路
集成电路CX2016A 是一款红外线检波接收专用芯片，考虑到红外遥控常用的载波频率38KHz 与测距的超声波频率40KHz 较为接近，用其制作超声波检测接收电路。
3．超声波测距的算法
距离计算公式：
)(2
12t c s d ??==
4. 压力传感器
常用的压力传感器有:电阻应变片压力传感器、半导体应变片压力传感器、压阻式压力传感器、电感式压力传感器、电容式压力传感器、谐振式压力传感器及电容式加速度传感器等。
压阻式压力传感器：一种将被测件上的应变力变化转换成为一种电信号的敏感器件。它是压阻式应变压力传感器的主要组成部分之一。
电阻应变片应用最多的是金属电阻应变片和半导体应变片两种。金属电阻应变片又有丝状应变片和金属箔状应变片两种，如图1-43所示金属电阻应变片的结构示意图，它由基体材料、金属应变丝或应变箔、绝缘保护片和引出线等部分组成。通常是将应变片通过特殊的粘和剂紧密的粘合在产生力学应变基体上，当基体受力发生应力变化时，电阻应变片也一起产生形变，使金属电阻应变片的阻值发生改变，从而使加在应变金属电阻上的电压发生变化,即可获得应变金属丝的应变情况。
金属电阻应变丝的结构示意图
金属导体的电阻值可用下式表示： Rp=ρ*L/S
式中：ρ——金属导体的电阻率（Ω·cm2/m ）
S——导体的截面积（cm2） L——导体的长度（m）
这种应变片在受力时产生的阻值变化通常较小，一般这种应变片都组成应变电桥，并通过后续的仪用放大器进行放大，再传输给处理电路（通常是A/D转换和CPU）显示或执行机构。如图1-44所示
压阻式应变压力传感器的主要由电阻应变片按照惠斯通电桥原理组成。
惠斯通电桥是采用比较法的思想对未知电阻进行测量的。测量时选择一定的比例臂数值（R1/R2）并将电桥调整平衡，就可以将待测电阻（Rx ）与标准电阻（R0）进行比较，从而确定待测电阻的阻值
5．直流电机驱动电路
(a) OCL 功放电路 (b) BTL 功放电路
BTL 电路也称为平衡桥式功放电路。它由两组对称的OTL 或OCL 电路组成，负载接在两组OTL 或OCL 电路输出端之间，即负载两端都不接地。BTL 电路的主要特点有：可采用单电源供电，两个输出端直流电位相等，无直流电流通过负载，与OTL 、OCL 电路相比，在相同电源电压、相同负载情况下，BTL 电路输出电压可增大一倍，输出功率可增大四倍，这意味着在较低的电源电压时也可获得较大的输出功率。
例2-2 试计算BTL 电路直流电机电枢驱动直流
解：⑴ 列方程组 7.0)1(7.01411++++=B B a I R I R U β
3
127.0R U U I C CC B --= 212R U U I C CC R -=
2211R B B C I I I I +==β
22B C I I β=
⑵ 解方程组，由已知4321、R 、R 、R Ua 、a、cc ,用万用表测量β值，得:
411)1(4.1R R Ua I B β++-= )(17.0323213B R C I R R R R Ucc U β-++= )(7.017.03232323
B R B I R R R R Ucc R Ucc I β-+---= 直流电机电流=)(7.017.032323223B R B
C I R R R R Ucc R Ucc I I ββββ
β-+---== 由于选择8550和8050三极管为功放管，故选择输入额定电流小的电机。

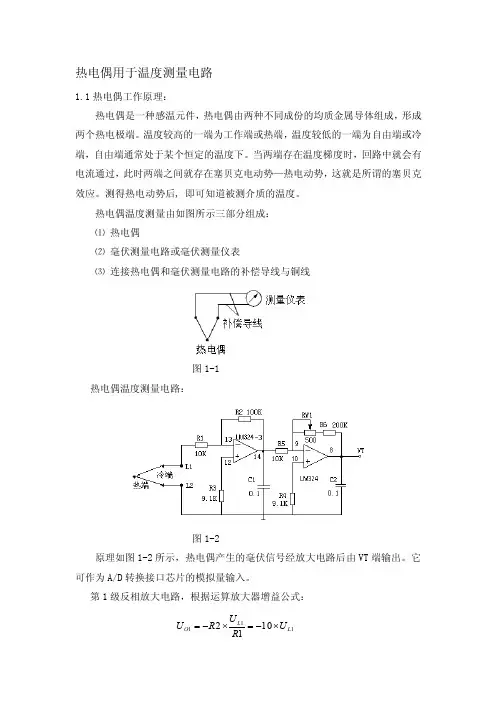

1. 热电偶用于温度测量电路
1.1热电偶工作原理：
热电偶是一种感温元件，热电偶由两种不同成份的均质金属导体组成，形成两个热电极端。温度较高的一端为工作端或热端，温度较低的一端为自由端或冷端，自由端通常处于某个恒定的温度下。当两端存在温度梯度时，回路中就会有电流通过，此时两端之间就存在塞贝克电动势—热电动势，这就是所谓的塞贝克效应。测得热电动势后, 即可知道被测介质的温度。
热电偶温度测量由如图所示三部分组成：
⑴ 热电偶
⑵ 毫伏测量电路或毫伏测量仪表
⑶ 连接热电偶和毫伏测量电路的补偿导线与铜线
图1-1
1.2 热电偶温度测量电路：
图1-2
原理如图1-2所示，热电偶产生的毫伏信号经放大电路后由VT 端输出。它可作为A/D 转换接口芯片的模拟量输入。
第1级反相放大电路，根据运算放大器增益公式：
111101
2L L O U R U R U ?-=?-= 增益为10。
第2级反相放大电路，根据运算放大器增益公式：
1110
1200561O O O VT U RW R U R RW U V ?+-=?+-===）（
增益为20。
总增益为200，由于选用的热电偶测温范围为0～200℃变化，热电动势0～10mV对应放大电路的输出电压为0～2V。
A/D转换接口芯片最好用5G14433，它是三位半双积分A/D，其最大输入电压为1999mV和1999V两档(由输入的基准电压VR决定)。我们应选择1999V档，这样5G14433转换结果(BCD码)和温度值成一一对应关系。如读到的BCD码为01、00、01、05，则温度值为101℃。因此，用5G14433 A/D芯片的话，你可以将转换好的A/D结果(BCD码)右移一位(除以10)后直接作为温度
值显示在显示器上。
如果A/D转换芯片用ADC0809，则在实验前期，应先做两张表格：一、放大电路的输出电压和温度的对应关系，一一测量并记录下来制成表格；二、ADC0809的转换结果(数字量)和输入的模拟电压一一对应关系记录下来并制成表格，然后将这两张表格综合成温度值和数字值的一一对应关系表存入系统内存中，最后，编制并调试实验程序，程序中将读到的A/D转换结果(数字
量)通过查表转换成温度值在显示器上显示。
1.3 热电偶温度测量电路调试
热电偶温度测量电路板上VT插孔可以与万用表直接相连，结果为模拟量调试。也可和5G14433的模拟量输入端VX相连。用ADC0809做A/D转换时，ADC0809的IN0连到温度测量电路的VT插孔，结果为数字量调试。
将热电偶置于沸水中，调整温度测量电路板的电位器RW1，使输入到A/D转换芯片的电压为1.0V，再在沸水中逐渐加入冷水，输入电压随水温变化而变化，用万用表或示波器测试放大器的工作状态，使放大器输出电压随水温在0～1V变化。
如果将热电偶端靠近电铬铁，由于电铬铁的温度较高，达到热电偶的最高温度值。因此，输入到A/D芯片的电压范围可以达到为0～2V。
2．电阻应变片用于压力测量电路
2．1 电阻应变片的工作原理
⑴电阻应变片特性
电阻应变片是一种电阻式传感元件，金属电阻应变片的工作原理是附在基体材料上应变电阻随机械形变而产生阻值变化的现象，俗称为电阻应变效应。
金属导体的电阻值可用下式表示：
R=ρ×L/S
式中：ρ——金属导体的电阻率（Ω·cm2/m）
S——导体的截面积（cm2）
L——导体的长度（m）
以金属丝应变电阻为例，当金属丝受外力作用时，其长度和截面积都会发生变化，从上式中可很容易看出，其电阻值即会发生改变，假如金属丝受外力作用而伸长时，其长度增加，而截面积减少，电阻值便会增大。当金属丝受外力作用而压缩时，长度减小而截面增加，电阻值则会减小。只要测出加在电阻的变化（通常是测量电阻两端的电压），即可获得应变金属丝的应变情况。
应变片电阻值的相对变化量ΔR/R近似地正比于所受力F，实验表明在弹性形变范围内，在一定的非线性度允许的情况下可以认为：
ΔR/R≈K0ε
⑵压力测量原理
通常是将电阻应变片通过特殊的粘和剂紧密的粘合在产生力学应变基体上，如图2-1所示，当基体受力发生应力变化时，电阻应变片也一起产生形变，使应变片的阻值发生改变，从而使加在电阻上的电压发生变化，就可以计算出应变基体上受外力的大小。
图2-1 金属电阻应变丝的结构示意图
这种应变片在受力时产生的阻值变化通常较小，一般这种电阻应变片都组成应变电桥，并通过后续的测量放大器进行放大，再传输给处理电路（通常是A/D转换和CPU）显示或执行机构。2．2 电阻应变片压力电桥测量电路
图2-2 电阻应变片压力电桥测量电路
原理如图2-2所示，电桥平衡（即电阻应变片未受力F作用）时，R24=R25=R26=RT=R,此时
电桥输出为0，当电阻应变片受力后，RT 发生变化，电桥输出不为0。
CC CC CC CC AB U K U R R U R R R U R R R R U 4
4222120ε=?≈?+?=-?+?+=）（）（ 测量放大器
图3-4 测量放大器
① 当Ui+=0时, A1同相输入，A2反相输入
)1(3029'1R R U U i +=- )(30
31'2R R U U i --= （3-1） ② 当Ui-=0时, A2同相输入，A1反相输入
)(3029"1R R U U i +-= )1(30
31"2R R U U i +=+ （3-2） ③ 总的输出：
)()1(30293029"1'11R R U R R U U U U i i +--+=+= )()1(30
313031"2'22R R U R R U U U U i i -+-+=+= )1)(()(21
191820182211910R R R R R U R R U U +++-= 由于K R 1030=、K R R 13129==、K R R R 10212018===、K R 10019=；则： ))(
(35120R R U U U -=； 代入U1、U2，化简得：
))(21)((3510R R R R U U U g i i +-=-+ ))(21()(3
510R R R R U U U A g i i V +=-=-+ （3-3） 选15
3=R R ，则：)21()(10g i i V R R U U U A +=-=-+ )21()(30
290R R U U U A i i V +=-=-+ 总增益为120，
2.3 电阻应变片压力电桥测量电路调试
压力电桥测量电路板上VP插孔可以与万用表直接相连，结果为模拟量调试。也可和5G14433的模拟量输入端VX相连。用ADC0809做A/D转换时，ADC0809的IN0连到温度测量电路的VT 插孔，结果为数字量调试。
以克为单位砝码加在应变基体上（弹簧片上），万用表测量VP插孔的电压，将得到与砝码重量的对应的电压。
图2-2中VP输出接ADC0809转换电路的通道0(IN0)插孔，即压力测量电路的输出接ADC0809模拟量输入端通道0。编写并调试一个程序，使得ADC0809通道0输入的模拟电压经ADC0809转换再通过数字滤波和量纲转换后，将实时地测量到加在应变基体上（弹簧片上）的砝码重量
显示在实验系统的显示器上。
3．声光控延时开关
1.元器件
⑴ 4011：CD4011四重与非门
⑵可控硅T。可控硅可选用1A、3A、6A、10A、12A单向可控硅。
检测：用R×1档，将红表笔接可控硅的负极，黑表笔接可控硅的正极，这时表针无读数；然后用黑表笔触一下可控硅的栅极，这时表针有读数。黑表笔马上离开，这时表针仍有读数。
⑶驻极体BM。收录机用的小话筒。
检测：用R×100档，将红表笔接驻极体外壳S极、黑表笔接驻极体的S极，这时表针读数540Ω；然后用口对着驻极体吹气，若表针有摆动说明该驻极体是好的，表针摆动越大灵敏度越高。
⑷光敏电阻RG。
检测：无光照射时RG阻值大于100MΩ，有光照射时光敏电阻RG阻值为20K以下。
2.电路原理
桥式整流负载为可控硅及可控硅控制电路，可控硅导通则灯亮。可控硅控制电路须满足声、
光、延时控制。
R1与C2平滑滤波，提供12V 直流电压给CD4011和三极管VT 。
⑴ 三极管VT 组成声控电路
声控信号由VT 集电极输入与非门U1A ，三极管VT 工作于截止和饱和二种状态，
①
A V I CC
B μ49
.33.119.37.0==-= V I R U U B CC C 8.28.1816004.010047125-=-=??-=?-=β
三极管VT 工作于饱和状态，集电极输出低电平。
② 静态是BM 阻值550Ω，分压B D U V U ==?+=
7.01210000
550550 C1
⑵ 光敏电阻RG 和电阻R4组成分压式光控电路
白天光照射RG ，光敏电阻RG 阻值为20K 以下，RG 的分压为七十分之一的电源电压，即RG 的分压为低电平。低电平封锁住与非门U1A ，阻止声控信号输入与非门U1A 。
夜晚无光照射RG ，光敏电阻RG 阻值大于100M Ω，RG 的分压为十二分之十的电源电压，即RG 的分压为高电平。高电平打开与非门U1A ，开放声控信号输入与非门U1A 。
⑶ 二极管VD6、电容C3和电阻R7组成延时控制电路
① 声控信号产生后，与非门U1B 输出高电平则VD6导通，输出高电平给电容C3充电，达到高电平。高电平向后面的与非门U1C 传送，使与非门U1D 输出高电平给可控硅栅极，可控硅导通。
② 声控信号消失后，与非门U1B 输出低电平，由于电容C3上高电平不能突变，VD6反偏而截止。电容C3高电平维持与非门U1D 输出高电平给可控硅栅极。同时C3通过电阻R7放电，逐渐达到低电平，产生放电延时。经延时后，与非门U1D 输出低电平给可控硅栅极，关断可控硅。
3. 电路检测与调试
⑴ 声控电路检测与调试
无声时，检测驻极体电压U D ，VT 集电极输出电压。
有声时，检测驻极体电压U D ，VT 集电极输出电压。
⑵ 分压式光控电路检测与调试
无光照射RG时，检测RG的分压。
有光照射RG时，检测RG的分压。
⑶延时控制电路检测与调试
先检测有声时，检测电容C3的电压和与非门U1D输出电平。消失后，检测电容C3的电压变化和与非门U1D输出电平变化。
4．单总线温度传感器DS18B20
DS18B20是DALLAS公司生产的单总线式数字温度传感器，它特别适用于构成多点温度测控系统，可直接将温度转化成串行数字信号（提供9位二进制数字）给单片机处理，且在同一总线上可以挂接多个传感器芯片。它具有3引脚TO－92小体积封装形式，温度测量范围为－55℃～＋125℃，可编程为9位～12位A/D转换精度，测温分辨率可达0.0625℃，被测温度用符号扩展的16位数字量方式串行输出，其工作电源既可在远端引入，也可采用寄生电源方式产生，多个DS18B20可以并联到3根或2根线上，CPU只需一根端口线就能与多个DS18B20通信，占用微处理器的端口较少，可节省大量的引线和逻辑电路。以上特点使DS18B20非常适用于远距离多点温度检测系统。
⑴ DS18B20外形及引脚说明
外形及引脚如图2所示：
图2 管脚排列图
在TO-92和SO-8的封装中引脚有所不同，具体差别请查阅PDF手册，在TO-92封装中引脚分配如下：
1（GND）：地
2（DQ）：单线运用的数据输入输出引脚
3（VDD）：可选的电源引脚
⑵ DS18B20工作过程及时序
燕山大学 传感器原理及应用课程设计题目：热电阻温度传感器器 学院（系）电气工程学院 年级专业： 12级自动化仪表 学号： 120103020133 学生姓名：马冰卿 指导教师：童凯 教师职称：教授
一、概述 1.1 热电阻温度传感器简介 热电阻温度传感器是利用导体或半导体的电阻值随温度变化而变化的原理进行测温的一种传感器温度计。 热电阻温度传感器分为金属热电阻和半导体热敏电阻两大类。热电阻广泛用于测量-200~+850°C范围内的温度，少数情况下，低温可测至1K，高温达1000°C。 热电阻传感器由热电阻、连接导线及显示仪表组成，热电阻也可以与温度变送器连接，将温度转换为标准电流信号输出。 用于制造热电阻的材料应具有尽可能大和稳定的电阻温度系数和电阻率，输出最好呈线性，物理化学性能稳定，复线性好等。目前最常用的热电阻有铂热电阻和铜热电阻。 1.2 pt100热电阻简介 pt100是铂热电阻，它的阻值跟温度的变化成正比。PT100的阻值与温度变化关系为：当PT100温度为0℃时它的阻值为100欧姆，在100℃时它的阻值约为138.5欧姆。它的工业原理：当PT100在0摄氏度的时候他的阻值为100欧姆，它的阻值会随着温度上升而成匀速增长的。
二、工作原理 2.1 热电阻工作原理 与热电偶的测温原理不同的是，热电阻是基于电阻的热效应进行温度测量的，即电阻体的阻值随温度的变化而变化的特性。因此，只要测量出感温热电阻的阻值变化，就可以测量出温度。目前主要有金属热电阻和半导体热敏电阻两类。下面以铂电阻温度传感器为例：Pt100 是电阻式温度传感器，测温的本质其实是测量传感器的电阻，通常是将电阻的变化转换成电压或电流等模拟信号，然后再将模拟信号转换成数字信号，再由处理器换算出相应温度。 金属热电阻的电阻值和温度一般可以用以下的近似关系式表示，即 ()[]010t t Rt Rt -+=α （1） 式中，Rt 为温度t 时的阻值；Rt0为温度t0（通常t0=0℃）时对应电阻值α为温度系数。 半导体热敏电阻的阻值和温度关系为： t e Rt B A = （2） 式中Rt 为温度为t 时的阻值；A 、B 取决于半导体材料的结构的常数。相比较而言，热敏电阻的温度系数更大，常温下的电阻值更高（通常在数千欧以上），但互换性较差，非线性严重，测温范围只有-50～300℃左右，大量用于家电和汽车用温度检测和控制。金属热电阻一般适用于-200～500℃范围内的温度测量，其特点是测 量准确、稳定性好、性能可靠，在程控制中的应用极其广泛。热电阻是把温度变化转换为电阻值变化的一次元件，通常需要把电阻信号通过引线传递到计算机控制装置或者其它一次仪表上。 2.2 接线方式 采用pt100测温一般有三种接线方式：二线制、三线制、四线制。 ① 二线制接法:这种接法不考虑PT100电缆的导线电阻，将A/D 采样端与电流源的正极输出端接在一起，这种接法由于没有考虑测温电缆的电阻，因此只能适用于测温距离较近的场合。
《自动检测技术及仪表》课程设计报告 热电偶温度计的测温原理、选型及其应用 学院： 班级： 姓名： 学号：
目录 一摘要 (3) 二热电偶温度计的测温原理 (3) 2.1 热电偶的测温原理 (3) 2.2 接触电势 (4) 2.3 温差电势 (4) 2.4 热电偶温度计闭合回路的总热电势 (4) 三热电偶温度计的组成结构及其作用和特 (5) 3.1 热电偶温度计的组成结构 (5) 3.2 热电偶温度计的作用及特点 (6) 四热电偶温度计测温技术中涉及到的定则 (7) 4.1 均质导体定则 (7) 4.2 中间导体定则 (7) 4.3 连接导体和中间温度定则 (8) 五热电偶温度计的误差分析及选型 (8) 5.1 影响测量误差的主要因素 (8) 5.1.1插入深度 (8) 5.1.2响应时间 (9) 5.1.3热辐射 (10) 5.1.4冷端温度 (11) 5.2 热电偶温度计的选型 (11) 六现场安装及其注意事项 (13) 七总结 (13) 八参考文献 (15)
一、摘要 热电偶温度计是一种最简单﹑最普通，测温范围最广的温度传感器，是科研﹑生产最常用的温度传感器。在使用时不注意，也会引起较大测量误差。针对当前存在的问题，详细探讨影响测量误差的主要因素：热电偶插入深度﹑响应时间﹑热辐射及冷端温度等因素对测量的影响；在使用时应该怎样选择热电偶温度计，以及使用时的一些安装注意事项，这对提高测量精度，延长热电偶寿命，都有一定的意义。 二、热电偶温度计的测温原理 热电偶温度计是一种感温元件 , 把温度信号转换成热电动势信号 , 通过电气仪表转换成被测介质的温度。 热电偶测温的基本原理是两种不同成份的均质导体组成闭合回路 , 当两端温度不同时 , 回路中就会产生电势，这种现象称为热电效应（或者塞贝克效应）。两种不同成份的均质导体为热电极，温度较高的一端为工作端，温度较低的一端为自由端，自由端通常处于某个恒定的温度下。根据热电动势与温度的函数关系 , 制成热电偶分度表；分度表是自由端温度在 0°C 时的条件下得到的，不同的热电偶具有不同的分度表。在热电偶回路中接入第三种金属材料时 , 只要该材料两个接点的温度相同 , 热电偶所产生的热电势将保持不变，即不受第三种金属接入回路中的影响。因此 , 在热电偶测温时 , 可接入测量仪表 , 测得热电动势后 , 即可知道被测介质的温度。 热电偶温度计测温原理图如图所示： 其中，T是热端、工作端或者测量端， T
Pt100热电阻的测温电路 [摘要] 热电阻测温是基于金属导体的电阻值随温度的增加而增加这一特性来进行温度测量的。热电阻大都由纯金属材料制成，目前应用最多的是铂和铜，此外，现在已开始采用镍、锰和铑等材料制造热电阻。 热电阻传感器主要是利用电阻值随温度变化而变化这一特性来测量温度及与温度有关的参数。在温度检测精度要求比较高的场合，这种传感器比较适用。目前较为广泛的热电阻材料为铂、铜、镍等，它们具有电阻温度系数大、线性好、性能稳定、使用温度范围宽、加工容易等特点。用于测量-200℃～+500℃范围内的温度。 温度测量系统应用广泛，涉及到各行各业的各个方面，在各种不同的领域中都占有重要的位置。从降低开放成本扩大适用范围、系统运行的稳定性、可靠性出发，设计一种以Pt100铂热电阻为温度信号采集元件的传感器温度测量系统。才测量系统不但可以测量室内的温度，还可以测量液体等的温度，在实际应用中，该系统运行稳定、可靠，电路设计简单实用。 [关键字] 传感器 Pt100热电阻温度测量
目录 1 前言 (4) 1．1 传感器概况 (4) 1．2 设计目的 (7) 2 设计要求 (8) 2．1 设计内容 (8) 2．2 设计要求 (9) 3 原器件清单 (10) 4 Pt100热电阻的测温电路 (11) 4．1 总体电路图 (11) 4．2 工作原理 (11) 5 Pt100热电阻测温电路的原理及实现 (12) 5．1 测温电路的工作原理 (12) 5．2 测温电路的实现 (14) 5．3 测量结果及结果分析 (15) 6 制作过程及注意事项 (16) 6．1 制作过程 (16) 6．2 注意事项 (17) 7 总结 (18) 8 致谢 (19) 参考文献 (20)

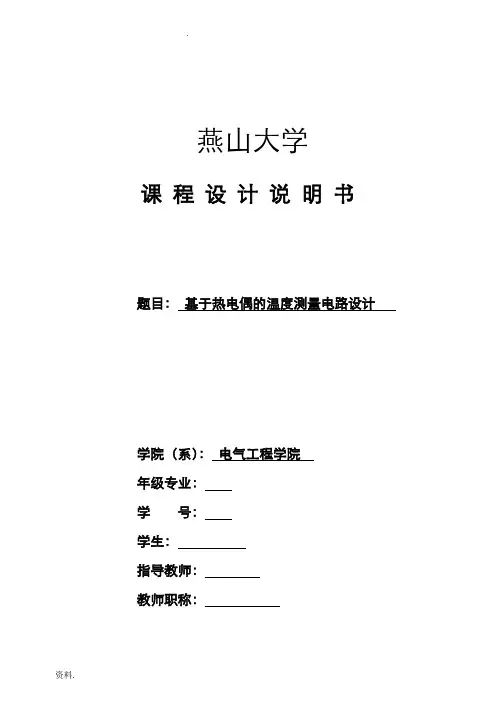

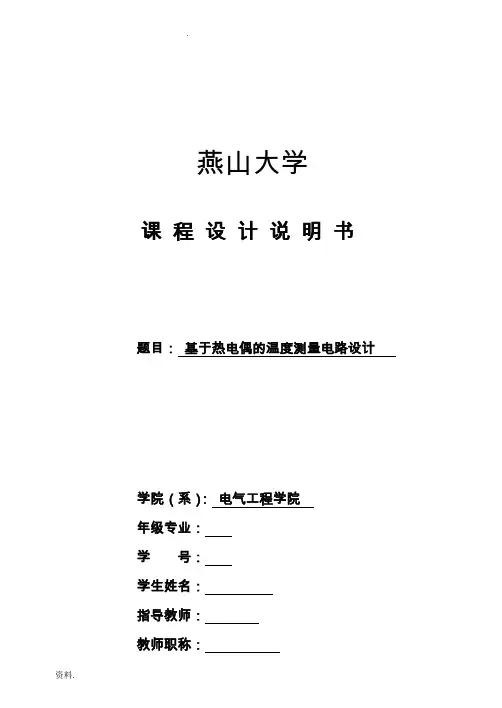

燕山大学 课程设计说明书题目：基于热电偶的温度测量电路设计 学院（系）：电气工程学院 年级专业： 学号： 学生姓名： 指导教师： 教师职称：
