机械原理课程设计糕点切片机

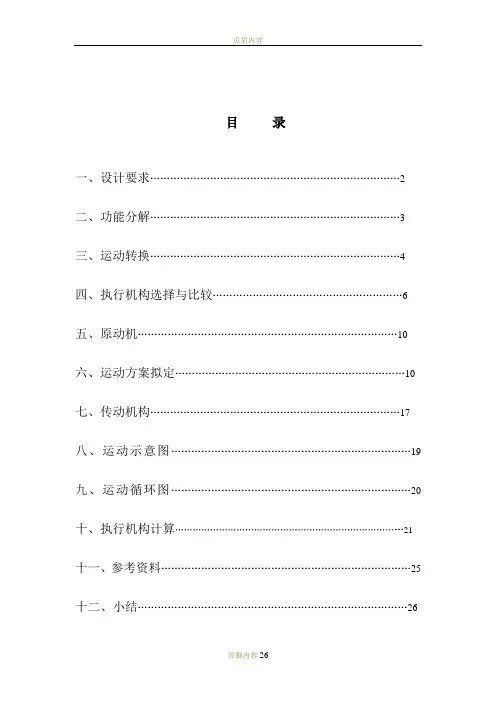

目录一、设计要求 (2)二、功能分解 (3)三、运动转换 (4)四、执行机构选择与比较 (6)五、原动机 (10)六、运动方案拟定 (10)七、传动机构 (17)八、运动示意图 (19)九、运动循环图 (20)十、执行机构计算 (21)十一、参考资料 (25)十二、小结 (26)一、设计要求1．设计题目糕点切片机2．工作原理及工艺动作过程糕点先成型(如长方体、圆柱体等)经切片后再烘干。

糕点切片机要求实现两个执行动作：糕点的直线间歇移动和切刀的往复运动。

通过两者的动作配合进行切片。

改变直线间歇移动速度或每次间隔的输送距离，以满足糕点不同切片厚度的需要。

3．原始数据及设计要求1)糕点厚度。

10～20 mm。

2)糕点切片长度(亦即切片的高)范围。

5～80 mm。

3)切刀切片时最大作用距离(亦即切片的宽度方向)300 mm。

4)切刀工作节拍。

40次／min。

5)生产阻力很小。

要求选用的机构简单、轻便、运动灵活可靠。

6)电动机可选用0.55kW (或0.75 kW)、1390 r／min。

4．设计方案提示1)切削速度较大时，切片刀口会整齐平滑，因此切刀运动方案的选择很关键，切口机构应力求简单适用、运动灵活和运动空间尺寸紧凑等。

2)直线间歇运动机构如何满足切片长度尺寸的变化要求，是需要认真考虑的。

调整机构必须简单可靠，操作方便。

是采用调速方案，还是采用调距离方案，或者采用其它调整方案，均应对方案进行定性的分析比较。

3)间歇运动机构必须与切刀运动机构工作协调，即全部送进运动应在切刀返回过程中完成。

需要注意的是，切口有一定的长度(即高度)，输送运动必须在切刀完全脱离切口后方能开始进行，但输送机构的返回运动则可与切刀的工作行程运动在时间上有一段重叠，以利提高生产率，在设计机器工作循环图时，就应按上述要求来选取间歇运动机构的设计参数。

5．设计任务1)根据工艺动作顺序和协调要求拟定运动循环图；2)进行间歇运动机构和切口机构的选型，实现上述动作要求；3)机械运动方案的评定和选择；4)根据选定的原动机和执行机构的运动参数拟定机械传动方案；5)画出机械运动方案简图(机械运动示意图)；6)对机械传动系统和执行机构进行尺度设计。

机械设计课程设计之糕点切片机1设计题目:糕点切片机1.1工作原理及工艺动作过程糕点先成型(如长方体、圆柱体等)经切片后再烘干。

糕点切片机要求实现两个执行动作：糕点的直线间歇移动和切刀的往复运动。

通过两者的动作配合进行切片。

改变直线间歇移动速度或每次间隔的输送距离，以满足糕点不同切片厚度的需要。

1.2原始数据及设计要求1)糕点厚度。

10～20 mm。

2)糕点切片长度(亦即切片的高)范围。

5～80 mm。

3)切刀切片时最大作用距离(亦即切片的宽度方向)300 mm。

4)切刀工作节拍。

40次／min。

5)生产阻力很小。

要求选用的机构简单、轻便、运动灵活可靠。

6)电动机可选用0.55kW (或0.75 kW)、1390 r／min。

1.3设计方案提示1)切削速度较大时，切片刀口会整齐平滑，因此切刀运动方案的选择很关键，切口机构应力求简单适用、运动灵活和运动空间尺寸紧凑等。

2)直线间歇运动机构如何满足切片长度尺寸的变化要求，是需要认真考虑的。

调整机构必须简单可靠，操作方便。

是采用调速方案，还是采用调距离方案，或者采用其它调整方案，均应对方案进行定性的分析比较。

3)间歇运动机构必须与切刀运动机构工作协调，即全部送进运动应在切刀返回过程中完成。

需要注意的是，切口有一定的长度(即高度)，输送运动必须在切刀完全脱离切口后方能开始进行，但输送机构的返回运动则可与切刀的工作行程运动在时间上有一段重叠，以利提高生产率，在设计机器工作循环图时，就应按上述要求来选取间歇运动机构的设计参数。

1.4设计任务1)根据工艺动作顺序和协调要求拟定运动循环图；2)进行间歇运动机构和切口机构的选型，实现上述动作要求；3)机械运动方案的评定和选择；4)根据选定的原动机和执行机构的运动参数拟定机械传动方案；5)画出机械运动方案简图(机械运动示意图)；6)对机械传动系统和执行机构进行尺度设计。

1.5主要设计要求是：（1）通过调整进给的距离，达到切出不同厚度糕点的需要。

机械原理课程设计说明书设计题目：糕点切片机专业：机械设计制造及其自动化目录一 . 机构简介 (1)二 . 工作原理和工艺动作分解 (2)三 . 方案设计 (3)四 . 机构尺寸设计 (4)五 . 机构运动简图 (12)六 . 运动分析 (15)七 . 最终确定方案示意图 (16)八 . 总结 (16)糕点切片机设计说明书一、机构简介（一）设计题目：糕点切片机（二）工作原理及工艺动作简介：糕点切片机的切刀运动机构是由电动机驱动的，经减速后切刀运动机构需实现切片功能需要的某种往复运动。

糕点铺在传送带上，简写间歇进行输送，通过改变传送带的输送速度或每次间隔的输送距离，以满足糕点不同切片规格尺寸的需要。

糕点先成型，经切片后再烘干。

（三）设计要求1、糕点厚度：10～20mm2、糕点切片长度范围：5～80mm3、切刀切片时最大作用距离：300mm4、切刀工作节拍：40次/min5、电动机参考规格：0.8kw、730r/min6、工作阻力甚小，要求选用的机构简单、轻便、运动灵活可靠。

（四）设计提示1、切片时阻力很小，但在切刀运动方案的选择上是本机设计的难点。

通常，切削速度较大时，切片刀口会整齐一些。

选择机构类型时，重点应放在简单使用、运动灵活和运动空间尺寸紧凑等方面。

2、间歇输送机构如何满足切片长度尺寸规格的变化要求，也是本机设计的难点。

调整机构必须简单可靠，操作方便。

是采用调速方案，还是采用调距离方案，或者采用其他调整方案，均应对方案进行定性的分析比较。

3、间歇输送机构必须与切刀运动机构工作协调，即全部输送运动应在切刀返回过程中完成。

需要注意的是，切口有一定的厚度，输送运动必须在切刀完全脱离切口后方能开始进行，但输送机构的返回运动则可与切刀的工作行程在时间上有一段重叠，以利提高生产率。

在惊醒工作循环图设计时，应注意上述特点并适当选取输送机构的设计参数。

二、工作原理和工艺动作分解（一）糕点切片机要求实现两个执行动作：1、糕点的直线间歇移动2、切刀的往复运动（二）通过两者的动作配合进行切片1、糕点的直线间歇移动糕点的直线间歇移动，是为了保证切刀在切糕点时，糕点是静止的，这样切出的糕点才符合要求。

机械设计课程设计设计说明书设计题目糕点切片机目录一、设计任务书 (3)二、切刀往复运动方案的选择和评价 (4)三、糕点直线间歇运动方案的选择与评价 (6)四、执行机构的简图及运动循环图 (8)五、执行系统的设计 (10)六、减速器的设计 (14)七、参考文献 (41)一、设计任务书1、设计题目：糕点切片机2、工作原理糕点切片机需要完成两个执行动作：糕点的直线间歇移动和切刀的往复直线运动。

通过两者动作的配合进行切片，通过改变直线间歇移动的距离，以满足糕点的不同切片宽度的要求。

3、原始数据已知条件万案1r 2r 3456782.5 2.3 2.2 2.1 2.0 1.9 1.8 1.7工作机输入功(Kvy6058555250484542生产率(片/min)糕点尺寸：长度：200mm, 厚度：5〜80mm, 宽度：10、20、30mm (可调) 工作条件：载荷有轻微冲击，一班制使用期限：十年，大修期为三年生产批量：小批量生产(少于十台)动力来源：电力，三相交流(220V/380V)转速允许误差：土5%4、设计任务执行部分机构设计(1)分析切刀、输送机构的方案(2)拟定执行机构方案，画出总体机构方案示意图(3)画出执行机构运动循环图(4)执行机构尺寸设计，画出总体机构方案图，并标明主要尺寸(5)画出执行机构运动简图(6)对执行机构进行运动分析传动装置设计(7)选择电动机(8)计算总传动比，并分配传动比(9)计算各轴的运动和动力参数(10)传动件的设计计算(11)选择联轴器(12)轴的结构设计(13)绘制减速器装配图(14)轴的强度校核(15)滚动轴承的选择、寿命计算和组合设计(16)键的选择和强度计算(17)绘制轴、齿轮零件图凸轮机构、齿、切刀往复运动方案的选择与评价实现切刀往复运动的机构：切刀的往复直线移动可米用连杆机构、轮齿条、组合机构等。

方案一：凸轮机构工作原理：由凸轮的转动带动切刀的上下往复运动， 最大行程为凸轮的相对于转 动点的最高点与最低点的差，通过增减凸轮的长度来增大或减小行程。

计课程设计任务书2010—2011学年第2 学期课程名称：机械原理设计题目：糕点切片机完成期限：一、设计任务进行糕点切片机系统的运动方案确定糕点切片机工作原理和运动形式，；对选定运动方案进行运动分析与综合，并绘制机构运动简图；进行机械动力性能分析与综合；二、设计的主要参数切刀工作节拍：40次／min。

切刀切片时的最大作用距离：300mm三、设计工作量编写说明书一份及机构图一张。

目录一．设计任务 (1)二．机械系统运动方案设计 (2)三．减速系统设计 (3)四．执行系统设计 (4)六．传动演示 (5)五．参考资料 (6)六．创新设计心得 (6)七．糕点切片机机构图 (7)（一）设计题目：糕点切片机（二）工作原理及工艺的动作过程如结构示意图所示,电动机经皮带和齿轮系减速后，达到50转/分。

再用棘轮机构连接一皮带组成糕点的进给机构，并满足间歇运动的要求。

同时通过另外一组皮带轮带动曲柄滑块机构运动（滑块上带切刀），实现糕点的切片。

间歇运动机构与切刀运动机构工作协调。

由于每一次切的过程都一样,从而使每一片糕点的大小都一样。

而通过改变进给的距离，可调整切片的厚度。

（三）机构的一些尺寸1)糕点高度：10-20mm。

2)糕点长度范围：20-80mm。

3)切刀切片时最大作用距离（亦即切片宽度方向）：300mm。

4)切刀工作节拍：40次/min。

5)工作阻力很小。

要求选用的机构简单、轻便、运动灵可靠。

6)电机可选用，功率0.55KW（或0.75KW）、1440r/min。

主要设计要求是：（1）通过调整进给的距离，达到切出不同厚度糕点的需要。

（2）要确保进给机构与切片机构协调工作，全部送进运动应在切刀返回过程中完成，输送运动必须在切刀完全脱离切口后方能开始进行。

二：机械系统运动方案设计切刀的往复直线移动可采用连杆机构、凸轮机构、齿轮齿条、组合机构等；糕点的直线间歇运动可选择连杆机构、齿轮机构、凸轮机构、棘轮机构、槽轮机构等。

机械原理课程设计---糕点切片机湖南工业大学课程设计资料袋机械工程学院（系、部）2011 ~ 2012 学年第二学期课程名称糕点切片机指导教师刘扬职称教授学生姓名唐维明专业班级机械101班学号10405700115题目糕点切片机成绩起止日期2012年6月4 日～2012年6月8日目录清单序号材料名称资料数量备注1 课程设计任务书 12 课程设计说明书 13 课程设计图纸若干张456机械原理设计说明书糕点切片机起止日期：2012 年6月 4 日至2012 年 6 月8 日学生姓名唐维明班级机械101班学号10405700115成绩指导教师刘扬机械工程学院（部）2012年6 月8 日目录设计任务书 (3)第1章.工作原理和工艺动作分解 (5)第2章.根据工艺动作和协调要求拟定运动循环图 (6)第3章.执行机构选型 (7)第4章.机械运动方案的选择和评定 (8)第5章.机械传动系统的速比和变速机构 (11)第6章.机构运动简图 (12)第7章.糕点切片机构的尺度设计 (14)第8章.糕点切片机构速度与加速度分析（一个位置） (23)第9章.参考资料 (24)第10章.设计总结 (25)湖南工业大学课程设计任务书2011 —2012 学年第2 学期机械工程学院（系、部）机械专业101 班级课程名称：机械原理课程设计设计题目：糕点切片机完成期限：自2012 年 6 月 4 日至2012 年 6 月8 日共 1 周内容及任务一、设计的任务与主要技术参数1）糕点厚度：10~20mm。

2）糕点切片长度（亦即切片高）范围：5~80mm。

3）切刀切片时最大作用距离（亦即切片宽度方向）：300mm。

4）切刀工作节拍：40次/min。

5）工作阻力很小。

要求选用的机构简单、轻便、运动灵活可靠。

6）电机可选用，功率0.55KW（或0.75KW）、1390r/min。

二、设计工作量要求：对设计任务课题进行工作原理和工艺动作分解，根据工艺动作和协调要求拟定运动循环图，进行执行机构选型，构思该机械运动方案，并进行的选择和评定，确定机械运动的总体方案，根据任务书中的技术参数，确定该机械传动系统的速比和变速机构，作出机构运动简图，对相关执行机构的具体尺度进行分析与设计。

一、机械原理课程设计任务书1. 设计题目————糕点切片机运动方案设计2. 原始数据及设计要求1）糕点厚度：10~20mm。

2）糕点切片长度（亦即切片高）围：5~80mm。

3）切刀切片时最大作用距离（亦即切片宽度方向）：300mm。

4）切刀工作节拍：40次/min。

5）要求选用的机构简单、轻便、运动灵活可靠。

6）电机可选用，功率0.55KW（或0.75KW）、1390r/min。

设计指导教师(签字)：二、设计说明书1. 机械系统运动原理及动作过程糕点先成型（如长方体、圆柱体）等的薄片后再烘干。

糕点切片机要现两个动作：（1）点的直线间歇移动（2）刀的往复运动通过两者的动作配合进行切片，变直线间歇移动速度或每次间歇的输送距离，以满足糕点的不同切片厚度的需要。

2.工艺动作顺序因为糕点切片机要现两个执行动作：糕点的直线间歇运动和切刀的旋转运动。

所以电机启动后，两把切刀连续旋转，同时进行糕点的送进运动，当送进停止（糕点停止）后，第一把切刀切割糕点，切割完成（切刀退出糕点）后，进行糕点的第二次送进运动，送进停止（糕点停止）后，第二把切刀切割糕点，切割完毕后，完成一次循环。

3. 机械系统运动方案设计——设计前的构想（1）切刀的往复直线移动可采用连杆机构、凸轮机构、齿轮齿条、组合机构等。

（2）糕点的直线间歇运动可选择连杆机构、齿轮机构、凸轮机构、棘轮机构、槽轮机构等。

方案一：采用机构:切刀往复运动：曲柄滑块切刀运动机构糕点间歇运动：槽轮糕点运动机构方案一的简图（1）切刀的往复运动我们用曲柄滑块机构实现，刀装在滑块上当曲柄进行圆周运动可以带动刀的往复运动，另外，采用图示的偏置曲柄滑块机构有急回运动特性，可使刀在向下运动即切糕点时速度加快，从而使切口光滑。

（2）糕点的间歇运动我们采用槽轮实现。

（3）当滑块向上运动即刀向上运动时，槽轮运动带动糕点的移动，当滑块向下运动即刀向下运动时，槽轮静止即糕点静止，进行切割。

方案二：采用机构切刀往复运动：凸轮切刀运动机构糕点间歇运动：槽轮糕点运动机构方案二的简图（1）切刀的往复运动我们采用凸轮机构，利用杠杆定理，当推杆行程增大时，刀具切割糕点，当推杆到达最高点时刀具到达最低点，当推杆行程减小时刀具上升。

机械原理设计说明书糕点切片机目录设计任务书 (3)第1章.工作原理和工艺动作分解 (5)第2章.根据工艺动作和协调要求拟定运动循环图 (6)第3章.执行机构选型 (7)第4章.机械运动方案的选择和评定 (8)第5章.机械传动系统的速比和变速机构 (11)第6章.机构运动简图 (12)第7章.糕点切片机构的尺度设计 (14)第8章.糕点切片机构速度与加速度分析（一个位置） (23)第9章.参考资料 (24)第10章.设计总结 (25)湖南工业大学课程设计任务书2011 —2012 学年第2 学期第1章工作原理和工艺动作分解糕点先成型（如长方体、圆柱体）等的薄片后再烘干。

糕点切片机要求实现两个动作：（1）糕点的直线间歇移动（2）切刀的往复旋转运动通过两者的动作配合进行切片，变直线间歇移动速度或每次间歇的输送距离，以满足糕点的不同切片厚度的需要。

2.工艺动作顺序因为糕点切片机要求实现两个执行动作：糕点的直线间歇运动和切刀的旋转运动。

所以电机启动后，切刀连续旋转，同时进行糕点的送进运动，当送进停止（糕点停止）后，切刀切割糕点，切割完成（切刀退出糕点），完成一次循环。

根据任务书的要求，该机械的应有的工艺过程是，机构应具有两个执行构件(一个直线间歇移动，一个往复旋转运动)。

两个执行构件的运动形式为：(1) 糕点的直线间歇移动糕点移动一段时间后停歇，把糕点送到一定位置让切刀来切割，切割剩下的糕点接着重复间歇直线运动，所以糕点行程约为5—80mm若机构主动作一转完成一个运动循环，则糕点的直线间歇移动图的形状大致如图1-1所示图1-1糕点的直线间歇移动图(2) 切刀的往复旋转，在锥齿轮的带动下，切刀始终做旋转运动，所以其位移线图大致如图1-2所示。

图1-2切刀的直线往复运动循环图第2章根据工艺动作和协调要求拟定运动循环图拟定运动循环图的目的是确定各机构执行构件动作的先后顺序、相位，以利于设计、装配和调试。

糕点切片机机构主动件每转完成一个运动循环所以拟订运动循环图时，以该切刀的转角作为横坐标( 0°~ 360°)，以各机构执行构件的位移为纵坐标作出位移曲线。

机械原理课程设计说明书糕点切片机机械工程学院08级机自4班080101010091 王玉柱080101010093 游诗茂080101010096 罗群080101010099 杨欢080101010101 李明剑指导教师：郑丽娟2010年7月1日机械原理课程设计说明书——糕点切片机目录一、设计题目 (4)1.设计条件 (4)2.设计要求 (4)二、设计方案的拟定和比较 (4)............................................................................ 1.待选设计方案 4 ..................................................................................... 1.1方案一 4 ..................................................................................... 1.2方案二 5 ..................................................................................... 1.3方案三 6 ............................................................................ 2.设计方案拟定7三、机械系统的运动循环图 (7)四、机构运动简图及机构的运动尺寸综合 (8)..................................................... 1．各机构运动尺寸综合要求8 ..................................... 1.1齿轮传动机构的运动尺寸综合要求9 ..................................... 1.2切刀摆动机构的运动尺寸综合要求9 ............................................................. 1.3传送带尺寸综合要求92.方案的各部件尺寸 (9)五、设计方法及其原理的简要说明 (11).................................................................................... 1设计方法11燕山大学机械工程学..................................................................... 1.1各机构运动分析11 ......................................................................... 1.2机构选取原则11 .................................................................................... 2.工作原理12 六、数学模型 (12)..................................................................... 1．切刀的运动分析12 ..................................................................... 2．槽轮的运动分析14七、Matlab主要程序 (14)八、主要曲线图 (16)九、切片机机构立体图一览 (17)十、课程设计的收获和体会 (18)十一、参考文献 (19)燕山大学机械工程学一、设计题目1．设计条件：设计一糕点切片机械，要求完成工艺动作：糕点的直线间歇移动和切刀的往复运动，通过两者的动作配合进行切片，可通过改变直线间歇移动速度或每次间隔的输送距离，以满足糕点不同切片厚度的需要。

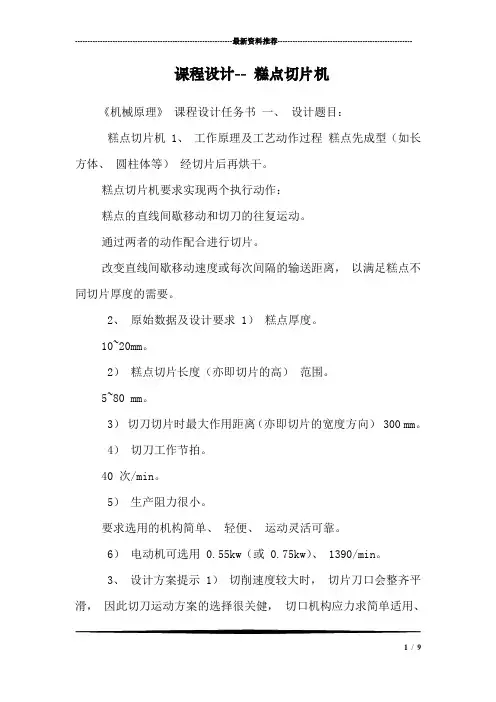

---------------------------------------------------------------最新资料推荐------------------------------------------------------课程设计-- 糕点切片机《机械原理》课程设计任务书一、设计题目：糕点切片机 1、工作原理及工艺动作过程糕点先成型（如长方体、圆柱体等）经切片后再烘干。
