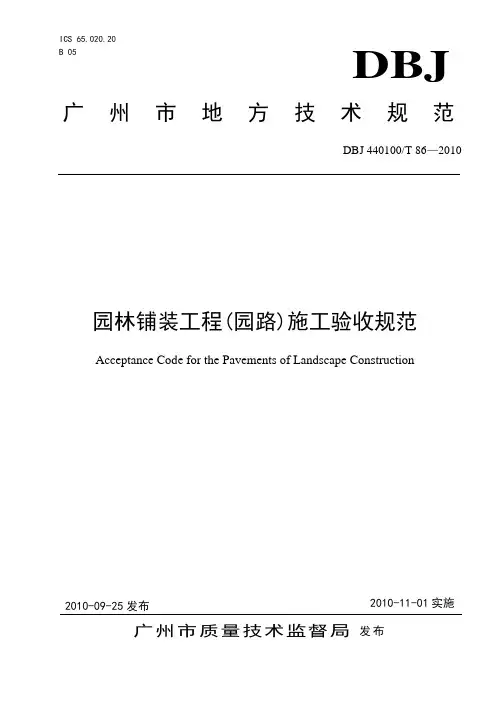

园林铺装工程(园路)施工验收规范Acceptance Code for the Pavements of Landscape ConstructionICS 65.020.20 B 054．广州市地方技术规范DBJ 440100/T 86—2010DBJ2010-09-25发布2010-11-01实施广州市质量技术监督局 发布DBJ440100/T 86—2010 目次前言 (II)1 范围 (3)2 规范性引用文件 (3)3 术语及定义 (3)4 总则 (5)5 基本规定 (5)6 路基分项工程 (6)7 基层分项工程 (8)8 面层分项工程 (9)9 汀步分部工程 (12)10 附属构筑物分部工程 (13)11 试验和检验 (14)12 工程质量验收 (17)附录A（规范性附录）园林铺装工程(园路)检验批、分项、分部、单位工程的划分20附录B（规范性附录）施工现场质量管理检查记录 (21)附录C（规范性附录）质量验收记录 (22)附录D（规范性附录）位（子单位）工程质量控制核查记录 (25)附录E（规范性附录）园林工程竣工质量验收申请表 (29)附录F（规范性附录）园林工程竣工质量验收报告 (30)附录G（规范性附录）园林铺装工程(园路)各检验批质量验收记录表 (38)附录H（一般性附录）园林铺装工程(园路)中面层的各种铺装材料分类 (53)DBJ440100/T 86—2010前言本规范按照GB/T 1.1-2009给出的规则起草。
本规范由原广州市市政园林局提出，由广州市林业和园林局归口。
本规范起草单位：广州市园林绿化工程质量监督站、广州市园林建筑工程公司、广州市广州工程建设监理有限公司。
本规范主要起草人：刘豫明、张向华、刘励妍、冯强礼、吕晖、邓演灿、王治均、李启明。
本规范为首次发布。
园林铺装工程(园路)施工验收规范1 范围本规范规定了园林铺装工程（园路）施工验收的术语定义和基本规定，含园路、停车场、广场平台铺装、汀步及附属构筑物等分部工程检验、试验和检测评定及竣工验收，并给出了有关的表格样式。
本规范适用于广州市域范围内园林绿地中的园林铺装工程（园路）的施工验收。
2 规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅所注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB 50204 混凝土结构工程施工质量验收规范GB 50209 建筑地面工程施工质量验收规范GB 50300 建筑工程施工质量验收统一标准JTG F10 公路路基施工技术规范JTJ 034 公路路面基层施工技术规范CJJ1 城镇道路工程施工与质量验收规范3 术语及定义下列术语和定义适用于本规范。
3.1园林铺装工程是指用一定的材料和方法对园路、广场、平台等园林绿地中的硬地部分进行铺面和装饰，以实现其使用功能和景观效果。
3.2园路在园林绿地中具有引导游览、组织交通、构成园景功能的慢行交通道路。
3.3检验对检验项目中的性能进行量测、检查、试验等，并将结果与标准所规定的要求进行比较，以确定每项性能是否合格进行的活动。
3.4主控项目园林铺装工程中对公众利益、质量安全、卫生和环境保护起决定性作用的检验项目。
3.5一般项目园林铺装工程中除主控项目外的检验项目。
3.6观感质量通过观察和必要的测量可反映的工程观感质量。
3.7路基按照园路位置和一定技术要求修筑的路面基础构造物，承受路面荷载。
3.8基层位于路基与面层之间，用高质量材料辅筑的承重层，包括：结合层、垫层等。
3.9结合层在面层与基层之间为了黏接和找平而设置的连接层。
3.10垫层承受并传递地面荷载于路基上的构造层，其功能是改善路基的湿度情况，保证面层和路基的强度和刚度的稳定性。
3.11面层直接承受荷载及自然因素的影响，并将荷载传递到基层的路面结构层，可分为整体面层、块料面层、碎料面层等。
3.12附属构筑物附属于园林铺装工程的小型构筑物，含路缘石、收水井、支管、小型排水沟、园凳、种植池、护栏、台阶等。
3.13路缘石设在路面的界石，是设置在路面与路面、路面与其它构造带之间的分界构件。
3.14整体面层整体施工的面层，包括现浇混凝土路面、沥青混凝土路面、水磨石面层、斩假石面层和水刷石面层等。
3.15块料面层以块状铺装材料构造面层，含各种天然块料及预制块料铺装成的面层。
3.16碎料面层用卵石、碎瓦等碎料构造的铺装面层，可砌成不同的精美图案。
3.17汀步设在园林绿地、水池等园景中用天然或人工整形材料铺装的非连续构造的人行道。
3.18生态铺装园林绿地中主要使用自然材料进行铺装、具有生态化景观的园路、平台、广场、停车场等。
4 总则4.1 本市园林铺装工程(园路)施工中采用的工程技术文件、承包合同文件等对施工质量及验收的要求，不得低于本规范的规定。
4.2 本市园林铺装工程(园路)施工验收除应遵守本规范外，尚应符合国家现行有关强制性标准的规定；并注意文明施工，严格执行安全生产规定。
4.3 本规范应在贯彻质量管理体系、环境管理体系和职业健康安全管理体系等条件下执行。
4.4 园林绿地中的车行道路工程的施工验收，除需满足本规范规定的内容和设计文件外，尚应符合CJJ 1的相关技术指标规定。
4.5 森林公园、风景名胜区等城市绿地中的道路施工验收，除需满足本规范和设计文件外，尚应符合JTG F10和JTJ 034的相关规定。
5 基本规定5.1 质量管理5.1.1园林铺装工程(园路)施工现场应具有必要的施工技术标准、质量管理体系和工程质量检验制度，实施全过程质量控制，并填写施工现场质量管理检查记录，表格形式见附录A。
5.1.2施工位置具备“四通一平”条件，技术、材料、施工机械、设备等满足施工要求。
5.1.3施工前该工程的施工组织设计或施工方案须获准，设计图纸、主要工序和关键部位的施工技术要求、地下隐蔽工程的位置、标高等均应进行技术交底并记录备查。
5.1.4园林铺装工程(园路)基层以下的沟槽、暗管等工程完工后，经检验合格并做隐蔽记录，方可进行施工。
5.1.5园林铺装工程(园路)构造层和面层的铺设，均应待其前一层检验合格后方可进行后一层的施工。
各层铺设前与各种管道安装、绿化种植等相关专业的分部(子分部)工程、分项工程之间应进行交接验收。
5.1.6园林铺装工程(园路)子分部工程、分项工程的划分，按照本规范附录B执行。
5.1.7园林铺装工程(园路)的路基、各构造层和面层的分项工程的施工质量验收，可按每一层次或每一里程段（或独立区域）作为检验批进行划分。
5.2 原材料、成品、半成品管理5.2.1园林铺装工程(园路)应按设计要求和本标准的规定选用材料，并须符合国家标准的规定；进场材料应有法定文字的质量合格证明文件、规格、型号及性能检测报告，对影响结构安全、使用功能、卫生环境的主要原材料还应有进场复验报告。
5.2.2面层施工选用的饰面材料，规格品种均符合设计要求，形状尺寸、图案花纹正确、边角齐整，无翘曲、裂纹等缺陷。
饰面材料的种类见附录H5.2.3园林铺装工程(园路)采用的大理石、花岗岩等天然石材，必须符合国家现行的行业标准中有关材料有害物质的限量规定，并具有合格的产品检测报告。
5.2.4天然大理石、花岗石的技术等级、光泽度、外观等质量要求应符合国家现行的行业标准和设计文件要求。
5.3 施工阶段控制5.3.1各工序施工前应对现场进行勘察，进行定线测量，并对施工面标高进行复核。
5.3.2附属工程的施工，除应符合本标准的要求外，还应符合设计要求。
5.3.3园林铺装工程(园路)应按设计要求设置变形缝；沉降缝、伸缩缝，应与相应的结构缝的位置—致；沉降缝的宽度应符合设计要求，填充前清理干净，完成面应与面层齐平。
6 路基分项工程6.1 一般规定6.1.1本条款适用于园林绿地中的园路、停车场、广场、汀步等园林铺装工程路基分项工程的施工验收。
6.1.2施工中应及时将地表水排走，各施工作业面层上不得有积水，路基处于地下水位较高与湿软地区时，应按设计要求进行处理。
6.1.3填土方须根据设计断面水平分层填筑压实，其分层最大厚度必须与压实机具功能相适应，并符合相关技术标准，其压实有效部位每侧一般应宽出路床20cm。
对于土基含水量较大、土方压实度条件难以满足的特殊情况，应征求设计部门的意见另行处理。
6.1.4路基施工如遇石方或特殊基质（杂填土、房渣土、工业废渣等）时，可执行CJJ 1的相关技术标准。
6.2 主控项目6.2.1路基挖土应自上而下分层开挖，严禁掏洞开挖。
作业中断或作业后，开挖面应做成稳定边坡。
6.2.2机械开挖作业时，必须避开构筑物、管线，在距管道边１m范围内应采用人工开挖；在距直埋缆线２m范围内必须采用人工开挖。
6.2.3严禁挖掘机等机械在电力架空线路下作业。
需在其一侧作业时，垂直及水平安全距离应符合表1的规定。
表1挖掘机、起重机（含吊物、载物）等机械与6.2.4人机配合土方作业，必须设专人指挥。
机械作业时，配合作业人员严禁处在机械作业和走行范围内。
配合人员在机械走行范围内作业时，机械必须停止作业。
6.2.5路基填土严禁用含草皮、生活垃圾、树根、腐殖质的土为填土，路基填料强度（CBR）的最小值≥5.0％。
6.2.6填土经辗压实后不得有翻浆、“弹簧”现象。
当遇有翻浆时，必须采取处理措施。
当采用石灰土处理翻浆时，土壤宜就地取材。
6.2.7土方路基的压实度标准见表2，如受施工条件限制不能满足时应按设计要求确定。
表2 土方路基压实度标准6.3 一般项目6.3.1土方路基施工应根据设计要求进行控制测量；控制性桩点，应进行现场交桩，并保护好交桩成果，弃土应及时清运不得乱堆乱放。
6.3.2土方路基完成后的允许偏差应符合表3的要求表3 土方路基主要检测项目及允许偏差6.3.3土方路基的边坡应平整、坚实、稳定，严禁贴坡。
6.3.4土方路基的边沟上口线应整齐、直顺，沟底应平整，边沟排水应畅通。
7 基层分项工程7.1 一般规定7.1.1本款适用于各类稳定土类、砂石及砾石（砖）类和素混凝土类垫层、结合层等基层分项工程的施工验收。
7.1.2基层铺设的材料质量、密实度和强度等级（或配合比）等应符合设计要求和本规范的规定。
7.1.3基层铺设前，其下一层表面应平整且无积水。
7.1.4当基层内埋设暗管时，管道应按设计要求予以稳固，并应满足相关管道最低埋设深度的要求。
7.1.5基层材料摊铺宽度，应为设计宽度两侧加施工必要附加宽度。
7.2 主控项目7.2.1基层用压路机碾压后，轮迹深度不得大于5mm。
7.2.2园林中停车场、园路、广场铺装的基层压实度应满足表4的规定。
如受施工条件限制不能满足时应按设计要求确定。
表4 各类基层、垫层的压实度标准7.2.3基层中有素混凝土垫层的，其强度应符合设计要求。
