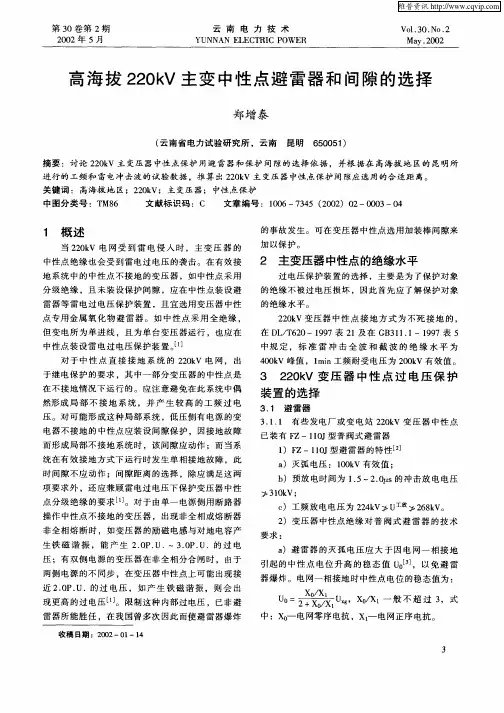

220kV变电站主变中性点避雷器的选择

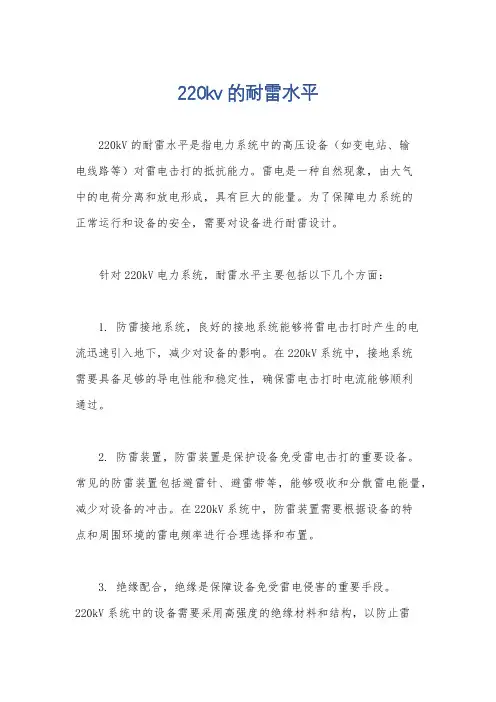

220kv的耐雷水平
220kV的耐雷水平是指电力系统中的高压设备（如变电站、输
电线路等）对雷电击打的抵抗能力。

雷电是一种自然现象，由大气
中的电荷分离和放电形成，具有巨大的能量。

为了保障电力系统的
正常运行和设备的安全，需要对设备进行耐雷设计。

针对220kV电力系统，耐雷水平主要包括以下几个方面：
1. 防雷接地系统，良好的接地系统能够将雷电击打时产生的电
流迅速引入地下，减少对设备的影响。

在220kV系统中，接地系统
需要具备足够的导电性能和稳定性，确保雷电击打时电流能够顺利
通过。

2. 防雷装置，防雷装置是保护设备免受雷电击打的重要设备。

常见的防雷装置包括避雷针、避雷带等，能够吸收和分散雷电能量，减少对设备的冲击。

在220kV系统中，防雷装置需要根据设备的特
点和周围环境的雷电频率进行合理选择和布置。

3. 绝缘配合，绝缘是保障设备免受雷电侵害的重要手段。

220kV系统中的设备需要采用高强度的绝缘材料和结构，以防止雷
电对设备的直接击穿或绝缘损坏。

此外，绝缘配合也包括对设备的绝缘检测和维护，确保绝缘性能的稳定和可靠。

4. 技术规范和标准，为了保证220kV系统的耐雷水平，国家和行业制定了一系列的技术规范和标准，包括《电力工程防雷技术规范》等。

这些规范和标准规定了设备的耐雷要求、测试方法和验收标准，对于保障220kV系统的正常运行具有重要意义。

总的来说，220kV的耐雷水平需要通过合理的接地系统、防雷装置、绝缘配合和遵守相关技术规范和标准来保障。

这些措施的实施能够有效降低雷电对设备的影响，提高电力系统的可靠性和安全性。

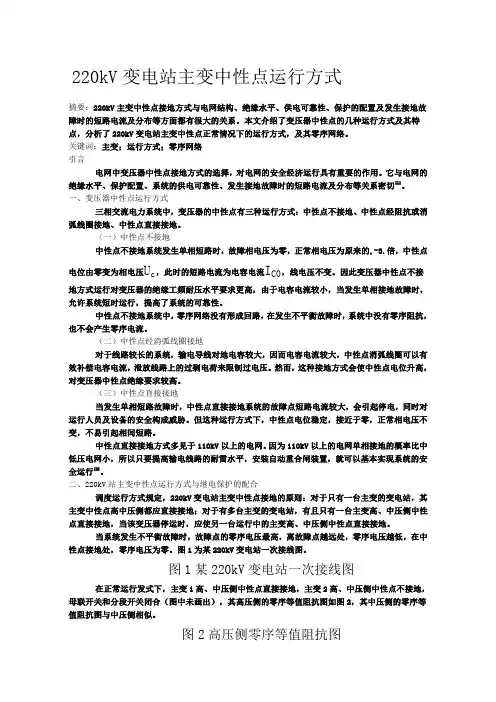

220kV变电站主变中性点运行方式摘要：220kV主变中性点接地方式与电网结构、绝缘水平、供电可靠性、保护的配置及发生接地故障时的短路电流及分布等方面都有很大的关系。

本文介绍了变压器中性点的几种运行方式及其特点，分析了220kV变电站主变中性点正常情况下的运行方式，及其零序网络。

关键词：主变；运行方式；零序网络引言电网中变压器中性点接地方式的选择，对电网的安全经济运行具有重要的作用。

它与电网的绝缘水平、保护配置、系统的供电可靠性、发生接地故障时的短路电流及分布等关系密切[1]。

一、变压器中性点运行方式三相交流电力系统中，变压器的中性点有三种运行方式：中性点不接地、中性点经阻抗或消弧线圈接地、中性点直接接地。

（一）中性点不接地中性点不接地系统发生单相短路时，故障相电压为零，正常相电压为原来的3倍，中性点电位由零变为相电压，此时的短路电流为电容电流，线电压不变。

因此变压器中性点不接地方式运行对变压器的绝缘工频耐压水平要求更高，由于电容电流较小，当发生单相接地故障时，允许系统短时运行，提高了系统的可靠性。

中性点不接地系统中，零序网络没有形成回路，在发生不平衡故障时，系统中没有零序阻抗，也不会产生零序电流。

（二）中性点经消弧线圈接地对于线路较长的系统，输电导线对地电容较大，因而电容电流较大，中性点消弧线圈可以有效补偿电容电流，泄放线路上的过剩电荷来限制过电压。

然而，这种接地方式会使中性点电位升高，对变压器中性点绝缘要求较高。

（三）中性点直接接地当发生单相短路故障时，中性点直接接地系统的故障点短路电流较大，会引起停电，同时对运行人员及设备的安全构成威胁。

但这种运行方式下，中性点电位稳定，接近于零，正常相电压不变，不易引起相间短路。

中性点直接接地方式多见于110kV以上的电网。

因为110 kV以上的电网单相接地的概率比中低压电网小，所以只要提高输电线路的耐雷水平，安装自动重合闸装置，就可以基本实现系统的安全运行[2]。

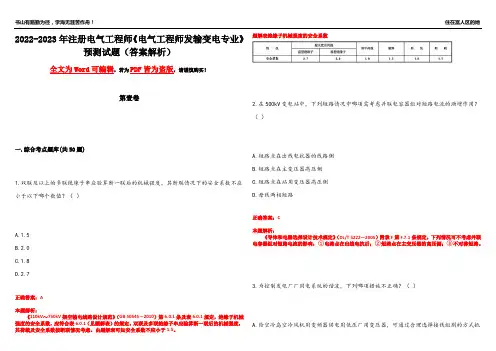

2022-2023年注册电气工程师《电气工程师发输变电专业》预测试题（答案解析）全文为Word可编辑，若为PDF皆为盗版，请谨慎购买！第壹卷一.综合考点题库(共50题)1.双联及以上的多联绝缘子串应验算断一联后的机械强度，其断联情况下的安全系数不应小于以下哪个数值？（）A.1.5B.2.0C.1.8D.2.7正确答案：A本题解析：《110kV～750kV架空输电线路设计规范》（GB 50545—2010）第6.0.1条及表6.0.1规定，绝缘子机械强度的安全系数，应符合表6.0.1（见题解表）的规定。

双联及多联绝缘子串应验算断一联后的机械强度，其荷载及安全系数按断联情况考虑。

由题解表可知安全系数不应小于1.5。

题解表绝缘子机械强度的安全系数2.在500kV变电站中，下列短路情况中哪项需考虑并联电容器组对短路电流的助增作用？（）A.短路点在出线电抗器的线路侧B.短路点在主变压器高压侧C.短路点在站用变压器高压侧D.母线两相短路正确答案：C本题解析：《导体和电器选择设计技术规定》（DL/T 5222—2005）附录F第F.7.1条规定，下列情况可不考虑并联电容器组对短路电流的影响：①电路点在出线电抗后；②短路点在主变压器的高压侧；③不对称短路。

3.为控制发电厂厂用电系统的谐波，下列哪项措施不正确？（）A.给空冷岛空冷风机用变频器供电用低压厂用变压器，可通过合理选择接线组别的方式抵消高压母线上的谐波B.空冷岛空冷风机用变频器应设专用低压厂用变压器，空冷岛其他负荷宜就近由此变压器供电C.可通过加装滤波器的措施抑制谐波D.可通过降低变压器阻抗，提高系统短路容量的方式提高电气设备承受谐波影响的能力正确答案：B本题解析：B项，《火力发电厂厂用电设计技术规定》（DL/T 5153—2014）第4.7.3条规定，厂用电系统中集中设置的低压变频器应由专用的低压厂用变压器供电，该低压厂用变压器只接变频器负荷。

非变频器类负荷宜由其他低压厂用变压器供电。

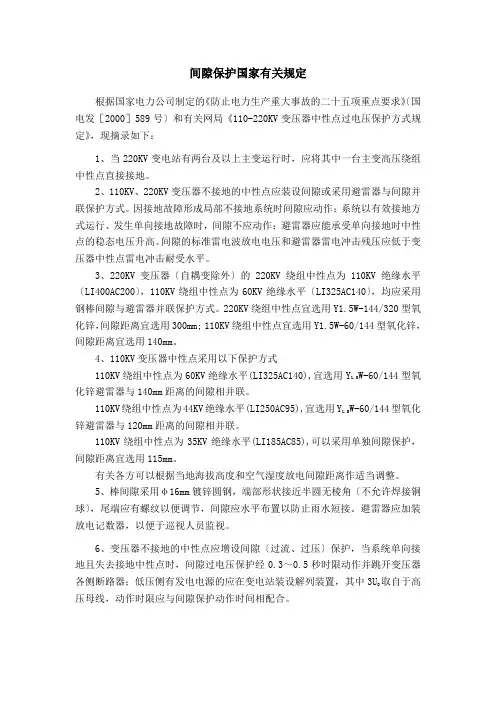

间隙保护国家有关规定根据国家电力公司制定的《防止电力生产重大事故的二十五项重点要求》〔国电发［2000］589号〕和有关网局《110-220KV变压器中性点过电压保护方式规定》，现摘录如下：1、当220KV变电站有两台及以上主变运行时，应将其中一台主变高压绕组中性点直接接地。

2、110KV、220KV变压器不接地的中性点应装设间隙或采用避雷器与间隙并联保护方式。

因接地故障形成局部不接地系统时间隙应动作；系统以有效接地方式运行、发生单向接地故障时，间隙不应动作；避雷器应能承受单向接地时中性点的稳态电压升高。

间隙的标准雷电波放电电压和避雷器雷电冲击残压应低于变压器中性点雷电冲击耐受水平。

3、220KV变压器〔自耦变除外〕的220KV绕组中性点为110KV绝缘水平〔LI400AC200〕，110KV绕组中性点为60KV绝缘水平〔LI325AC140〕，均应采用钢棒间隙与避雷器并联保护方式。

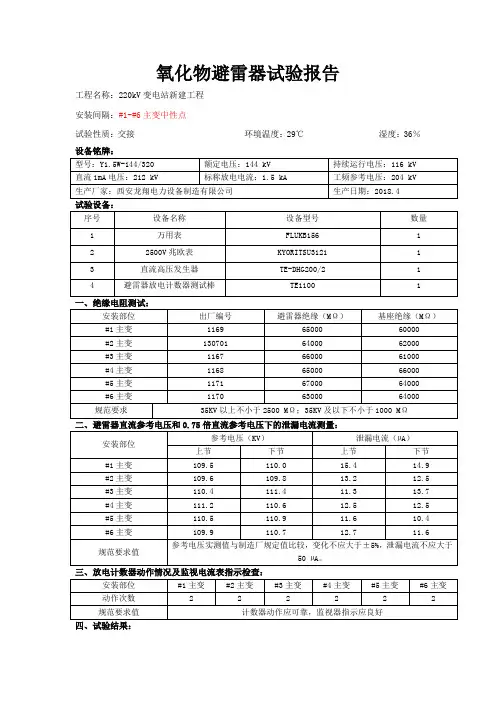

220KV绕组中性点宜选用Y1.5W-144/320型氧化锌，间隙距离宜选用300mm; 110KV绕组中性点宜选用Y1.5W-60/144型氧化锌，间隙距离宜选用140mm。

4、110KV变压器中性点采用以下保护方式110KV绕组中性点为60KV绝缘水平(LI325AC140),宜选用Y1.5W-60/144型氧化锌避雷器与140mm距离的间隙相并联。

110KV绕组中性点为44KV绝缘水平(LI250AC95),宜选用Y1.5W-60/144型氧化锌避雷器与120mm距离的间隙相并联。

110KV绕组中性点为35KV绝缘水平(LI185AC85),可以采用单独间隙保护，间隙距离宜选用115mm。

有关各方可以根据当地海拔高度和空气湿度放电间隙距离作适当调整。

5、棒间隙采用φ16mm镀锌圆钢，端部形状接近半圆无棱角〔不允许焊接铜球〕，尾端应有螺纹以便调节，间隙应水平布置以防止雨水短接。

避雷器应加装放电记数器，以便于巡视人员监视。

主变220kv系统中性点间隙保护成套设备AL-JXB-220KV/D
220kv主变中性点间隙保护成套装置配置方案如下：
1、保护间隙
2、保护间隙+隔离开关GW13型/GW8型组合方案
3、保护间隙+隔离开关GW13型/GW8型+避雷器Y1.5-144/320组合方案
AL-JXB型变压器中性点间隙接地保护装置集隔离开关、氧化锌避雷器、放电间隙和电流互感器等电气设备于一体的成套设备，具有体积小，安装调试方便，可靠性高的特点。

保定奥兰电气科技有限责任公司为专业生产厂家，技术力量雄厚，售前的技术交流咨询可随时到位。

售后的安装技术指导可按用户要求及时进行。

紧凑型方案，一般只在安装空间受限制或要求降低成本的情况下采用，通常不作为优先推荐。

隔离开关也可以使用GW8系列，但考虑到设备的可靠和安装的方便，一般建议使用GW13系列。

除了推荐的配置方案，奥兰电气公司所设计的安装架尺寸也应作为标准尺寸推荐。

如果订购的设备更改了标准设计的尺寸，则需要考虑生产周期增加导致供货期延长的问题。

隔离开关断开时，变压器中性点通过变压器中性点保护间隙并联避雷器接地。

变压器在中性点非直接接地的状态下运行。

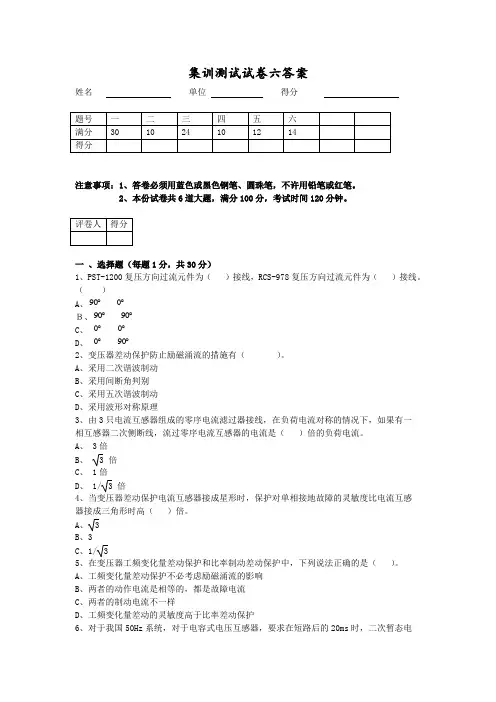

集训测试试卷六答案姓名单位得分注意事项：1、答卷必须用蓝色或黑色钢笔、圆珠笔，不许用铅笔或红笔。

2、本份试卷共6道大题，满分100分，考试时间120分钟。

一、选择题（每题1分，共30分）1、PST-1200复压方向过流元件为（）接线，RCS-978复压方向过流元件为（）接线。

（）A、90︒0︒Ｂ、90︒90︒C、0︒0︒D、0︒90︒2、变压器差动保护防止励磁涌流的措施有（）。

A、采用二次谐波制动B、采用间断角判别C、采用五次谐波制动D、采用波形对称原理3、由3只电流互感器组成的零序电流滤过器接线，在负荷电流对称的情况下，如果有一相互感器二次侧断线，流过零序电流互感器的电流是（）倍的负荷电流。

A、 3倍B、 3 倍C、 1倍D、 1/ 3 倍4、当变压器差动保护电流互感器接成星形时，保护对单相接地故障的灵敏度比电流互感器接成三角形时高（）倍。

A、 3B、3C、1/ 35、在变压器工频变化量差动保护和比率制动差动保护中，下列说法正确的是（）。

A、工频变化量差动保护不必考虑励磁涌流的影响B、两者的动作电流是相等的，都是故障电流C、两者的制动电流不一样D、工频变化量差动的灵敏度高于比率差动保护6、对于我国50Hz系统，对于电容式电压互感器，要求在短路后的20ms时，二次暂态电压峰值不应大于短路前电压峰值的（）A、0.1B、0.2C、0.3D、0.47、如果认为变压器的励磁阻抗为无穷大，则YN,d变压器的Y侧的零序阻抗Z0与正序阻抗Z1的关系是( )。

A、Z1>Z0B、Z1=Z0C、Z1<Z08、双重配置的主变保护当（）退出运行必须停用一次设备。

A、轻瓦斯B、重瓦斯C、后备保护D、一套差动保护9、变电所增加一台中性点直接接地的变压器时，在变电所母线上发生三相故障时,变电所出线的正序电流（）。

A、变大B、变小C、不变10、变电所增加一台中性点直接接地的变压器，在变电所母线上发生单相接地故障时,变电所出线的零序电流（）。

变电站防雷设计标准如下：
避雷针的使用：在变电站的建筑、变压器、电缆的周围都需要安装避雷针，避雷针的高度要超过被保护目标的高度。

接地网的设计：合理的接地设计可将雷击所带来的电流引导到地下，减小建筑物的损坏，同时还要保证稳定且足够的接地电阻。

避雷器的选择：针对变电站中的各个电气设备，应根据其等级和功能选择适合的避雷器，保证其对雷击的防范作用。

外壳和屏蔽的设计：采用防雷的材料制作建筑的外壳和各个电器设备的套管和外壳，起到屏蔽和消散雷击的作用。

防雷触媒的使用：可在变电站电缆附近的山地上设置防雷触媒，其作用是加强地面静电场的增强，吸收大量的闪电。

避雷引线的设置：设置避雷引线可以有效的分散雷电的电荷，降低雷击发生的可能性。

建筑物的设计：建筑物的设计应考虑到其在雷电天气下的安全系数，如建筑物不应是细长型或高耸而无抗风性质的建筑物。

变电站220kV变压器中性点接地方式选择探讨作者：邓玉君林立华来源：《中国科技博览》2014年第03期摘要：220kV变电站是地区电网与500kv主网连络的供电枢纽点，在整个的电力系统中，220kV变电站的变压器发挥着非常重要的作用，系统能否安全稳定的运行， 220kV变压器中性点接地方式对其影响较大。

本文对变电站220kV变压器中性点接地方式的选择进行了探讨。

关键词：变电站；220kV系统；变压器；中性点；接地方式中图分类号：TM411、变压器中性点不接地时的过电压根据GB1094. 3-85《电力变压器第三部分绝缘水平和绝缘试验》的规定，变压器的中性点绝缘水平如表1所示。

对于中性点接地的变压器来说，实际运行当中中性点是安全的。

对于实际运行中，中性点不接地的变压器，在中性点处可能出现过电压，从而对变压器中性点绝缘造成很大的危害。

由于现阶段电力系统主网构架是以220kV变压器为主，因此我们就以220kV变压器为例来进行分析说明。

1.1 操作产生的过电压切除空载线路、空载线路合闸、系统解列、电弧接地或者变压器的上一级线路或者本变压器的开关不同期合闸，在中性点不接地变压器的中性点处产生操作过电压。

如果变压器一相运行，两相不运行，中性点不接地变压器中性点处可能产生的电压为最大相电压Uxg如果变压器两相运行，一相不运行，中性点不接地变压器中性点处可能产生的电压为Uxg/2，如果被操作的线路与变压器参数达到一定的匹配关系时，暂态过程中产生的过电压可能超过2Uxg，稳态时可能达到2Uxg。

的情况。

对于两侧均有电源的变压器，在非全相运行时有2UFa。

的差频过电压，产生的此类过电压会对变压器中性点绝缘产生很严重的危害。

1.2断线产生的过电压由于电力线路断线而造成变压器非全相运行也会产生过电压。

一相断线中性点不接地变压器中性点处可能产生的电压为以Uxg/2，两相断线中性点不接地变压器中性点处可能产生的电压为Uxg。

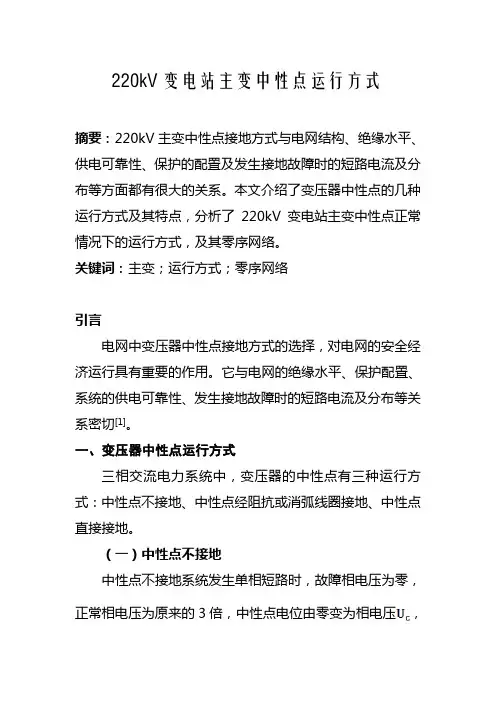

220kV变电站主变中性点运行方式摘要：220kV主变中性点接地方式与电网结构、绝缘水平、供电可靠性、保护的配置及发生接地故障时的短路电流及分布等方面都有很大的关系。

本文介绍了变压器中性点的几种运行方式及其特点，分析了220kV变电站主变中性点正常情况下的运行方式，及其零序网络。

关键词：主变；运行方式；零序网络引言电网中变压器中性点接地方式的选择，对电网的安全经济运行具有重要的作用。

它与电网的绝缘水平、保护配置、系统的供电可靠性、发生接地故障时的短路电流及分布等关系密切[1]。

一、变压器中性点运行方式三相交流电力系统中，变压器的中性点有三种运行方式：中性点不接地、中性点经阻抗或消弧线圈接地、中性点直接接地。

（一）中性点不接地中性点不接地系统发生单相短路时，故障相电压为零，正常相电压为原来的,-3.倍，中性点电位由零变为相电压U c，此时的短路电流为电容电流I C0，线电压不变。

因此变压器中性点不接地方式运行对变压器的绝缘工频耐压水平要求更高，由于电容电流较小，当发生单相接地故障时，允许系统短时运行，提高了系统的可靠性。

中性点不接地系统中，零序网络没有形成回路，在发生不平衡故障时，系统中没有零序阻抗，也不会产生零序电流。

（二）中性点经消弧线圈接地对于线路较长的系统，输电导线对地电容较大，因而电容电流较大，中性点消弧线圈可以有效补偿电容电流，泄放线路上的过剩电荷来限制过电压。

然而，这种接地方式会使中性点电位升高，对变压器中性点绝缘要求较高。

（三）中性点直接接地当发生单相短路故障时，中性点直接接地系统的故障点短路电流较大，会引起停电，同时对运行人员及设备的安全构成威胁。

但这种运行方式下，中性点电位稳定，接近于零，正常相电压不变，不易引起相间短路。

中性点直接接地方式多见于110kV以上的电网。

因为110kV以上的电网单相接地的概率比中低压电网小，所以只要提高输电线路的耐雷水平，安装自动重合闸装置，就可以基本实现系统的安全运行[2]。

220kV和110kV主变压器中性点过电压保护配置与使用意见（试行）一、主变压器中性点接地方式要求500kV-110kV主变压器中性点接地方式应遵循DL/T 559-94《220-500kV电网继电保护装置运行整定规程》和DL/T 584-95 《3-110kV电网继电保护装置运行整定规程》的有关规定，并兼顾各电压等级主变压器中性点绝缘水平。

1. 自耦变压器中性点必须直接接地运行。

2. 220kV分级绝缘变压器中性点接地运行方式的安排，应按照DL/T 559-94《220-500kV电网继电保护装置运行整定规程》第4.1.4条执行，并应考虑变压器中性点绝缘水平：当主变压器220kV侧中性点绝缘等级为110kV时，220kV侧中性点可不接地运行；当220kV 主变压器的110kV侧中性点绝缘等级为66kV时，110kV侧中性点可不接地运行；当主变压器110kV侧中性点绝缘等级为44kV时，中性点一般应直接接地运行；当主变压器110kV侧中性点绝缘等级为35kV时，110kV侧中性点必须直接接地运行；当220kV主变压器中压侧或低压侧有并网小电源时，220kV侧和110kV侧中性点均宜直接接地运行，220kV进线侧宜配置线路保护。

3. 110kV分级绝缘变压器中性点接地运行方式的安排，应按照DL/T 584-95《3-110kV电网继电保护装置运行整定规程》第4.1.3.4条执行，并应考虑变压器中性点绝缘水平：当主变压器中性点绝缘等级为66kV 时，中性点可不接地运行；当主变压器中性点绝缘等级为44kV 时，中性点一般应直接接地运行，当主变压器中性点绝缘等级为35kV 时，中性点必须直接接地运行。

4．电网变压器中性点接地方式应尽量保持变电所零序阻抗基本不变。

云南电网主变压器中性点接地运行数目均由省调统一分配及管理，各运行单位不得随意更改，需要改变变压器中性点运行方式时，应事先得到省调同意。

在操作过程中允许某一厂站中性点接地数短时超过规定。

变压器绝缘水平及中性点避雷器的挑选变压器的绝缘水平也称绝缘强度，是与维护水平以及其它绝缘有些相协作的水平，即耐受电压值，由设备的最高电压Um挑选。

设备最高电压Um关于变压器来说是绕组最高相间电压有用值，从绝缘方面思考，Um是绕组能够联合的那单个系的最高电压有用值，因此，Um是能够大于或许等于绕组额外电压的规范值。

绕组的悉数出线端都具有相同的对地工频耐受电压的绕组绝缘称全绝缘；绕组的接地端或许中性点的绝缘水平较线端低的绕组绝缘称分级绝缘。

绕组额外耐受电压用下列字母代号象征：LI一;一;雷电冲击耐受电压SI一;一;操作冲击耐受电压AC一;一;工频耐受电压变压器的绝缘水平是按高压、中压、低压绕组的次第列出耐受电压值来标明（冲击水平在前）的，其间用斜线别离隔。

分级绝缘的中性点绝缘水平加横线列于其线端绝缘水平往后。

如：LI850AC360一;LI400AC200/LI480AC200一;LI250AC95/LI75AC35。

意义为：220KV三侧分级绝缘的主变压器，榜首个为高压侧引线端、中性点、中压侧引线端、中性点、低压侧。

关于避雷器维护的挑选：一般来说，对母线侧避雷器挑选较为轻松，一般依照厂家出产运用的电压等级挑选不会有啥疑问，但中性点挑选却是有较大的难度，前几年广东电网公司专门发文指出各本地存在较多性点避雷器不匹配的疑问并给予纠正。

现就主变压器1十kV中性点维护办法中性点避雷器的挑选作个简略的阐明。

独自用避雷器维护办法60kV绝缘水平的中性点可用Y1W－73／200型避雷器，其直流1mA电压十3kV恰当于73kV工频峰值，中性点能接受1倍相电压的短时工频过电压；其1kA残压为200kV，雷电耐压水平可按U耐＝1．1;x;（1．1U残＋15）kV，现残压为200kV，那么设备绝缘为258kV就可满意恳求。

雷电耐受为300kV的绝缘运用225kV残压的避雷器也可满意绝缘协作。

44kV绝缘水平的中性点可用Y1W－60／144型避雷器，其直流1mA电压86kV恰当于60kV工频峰值，单相接地时1十kV中性点最高电压为0．6UPhi;约43．8kV，可接受一般单相接地过电压，但接受1倍相电压的短时工频过电压较艰难，挑选Y1W－73／200型避雷器对避雷器安全许多了，但主变绝缘维护裕度下降了。

220kV变电站防雷措施的探讨摘要: 通过对一起变电站雷电侵入波造成站内断路器损坏案例的阐述,对输电线路和变电站的防雷保护进行分析,提出完善线路防雷保护的措施。

文中讨论了在合适的地点加装线路避雷器,以及线路避雷器的安装方式和运行注意事项,以减少雷电灾害时电网安全稳定运行的影响.关键词: 变电站；进线；雷击电线分析；防雷保护；输电线路；断路器1.引言变电站的安全运行对电力系统非常重要,且变压器的内绝缘一旦击穿不能自恢复,将造成极大经济损失。

在多雷区,电力系统故障85%以上是由雷电引起。

变电站的雷害事故主要来自两方面,即直击雷和侵入雷。

凡是按规程装设了避雷针、避雷线后,前者造成的事故率非常低,约0.3 次/( 年·百站)因此,雷电过电压沿线路侵入变电站对变电站设备,尤其是变压器构成了主要胁。

装设MOA是变电站侵入波防护非常有效的措施之一,但需要正确选择MOA 的参数,合理确定保护接线方式, 如避雷器的数量、位置等。

某220kVGIS变电站有5台主变,其中3台通过电缆线路与GIS连接。

电力部标准规定“全线电缆- 变压器组接线的变电所内是否需装设阀式避雷器,应视电缆另一端有无电过电压侵入的可能,经校验确定”。

笔者利用电磁暂态程序ATP-EMTP计算此变电站的雷电侵入波过电压,从而确定雷电过电压防护措施,保证主变及整个GIS系统的安全运行。

2.变电站供配电系统图1为220kV GIS变电站110～220kV主接线示意图。

220kV GIS变电所共3回架空进线:至A变电所2回(R1、R2).至B变电所1回(C1)。

220kV GIS为双母线接线。

变压器T1、T2容量均为300MV·A,并列运行,高压侧直接与220kV GIS相连,低压侧接至110kVGIS(P1、P2)变压器T3、T4均为电缆-变压器组接线,容量均为300MV·A。

220kV电缆直接与变压器相连,每相2根,分两个“品”字型敷设,电缆长度为2km。
