风冷热泵机组操作手册操作手册客户版定稿版

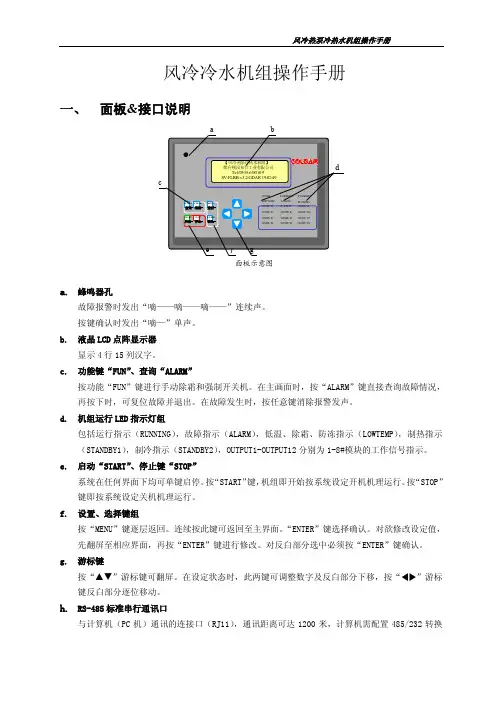

一、a.故障报警时发出“嘀——嘀——嘀——”连续声。

按键确认时发出“嘀—”单声。

b. 液晶LCD点阵显示器显示4行15列汉字。

c. 功能键“FUN”、查询“ALARM”按功能“FUN”键进行手动除霜和强制开关机。

在主画面时，按“ALARM”键直接查询故障情况，再按下时，可复位故障并退出。

在故障发生时，按任意键消除报警发声。

d. 机组运行LED指示灯组包括运行指示（RUNNING），故障指示（ALARM），低温、除霜、防冻指示（LOWTEMP），制热指示（STANDBY1），制冷指示（STANDBY2），OUTPUT1-OUTPUT12分别为1-8#模块的工作信号指示。

e. 启动“START”、停止键“STOP”系统在任何界面下均可单键启停。

按“START”键，机组即开始按系统设定开机机理运行。

按“STOP”键即按系统设定关机机理运行。

f. 设置、选择键组按“MENU”键逐层返回。

连续按此键可返回至主界面。

“ENTER”键选择确认。

对欲修改设定值，先翻屏至相应界面，再按“ENTER”键进行修改。

对反白部分选中必须按“ENTER”键确认。

g. 游标键按“☐❑”游标键可翻屏。

在设定状态时，此两键可调整数字及反白部分下移，按“♦◆”游标键反白部分逐位移动。

h. RS-485标准串行通讯口与计算机（PC机）通讯的连接口（RJ11），通讯距离可达1200米，计算机需配置485/232转换口。

i. RS-485标准串行通讯口与控制系统I/O 模块通讯的连接口（RJ11），通讯距离可达1200米。

j. RS-232标准串行通讯口与计算机（PC 机）或调制解调器（MODEM ）通讯的连接口，通过MODEM 可进入公众电信交换网，进行远程通讯监控。

注：h 和j 所指通讯口通过机内跳线选择。

k. 电源输入口电压：24V AC ±10％ 功率：５Ｗ二、菜单说明功能选择界面（主菜单）A 、显示系统状态——实时显示机组AI 状态、DO状态、DIN 状态，风机累计运转时间，本机序列号等参数。

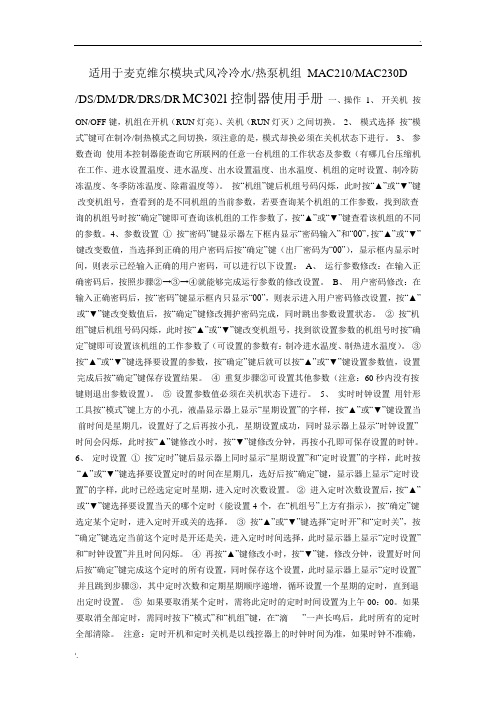

适用于麦克维尔模块式风冷冷水/热泵机组MAC210/MAC230D /DS/DM/DR/DRS/DRMC302l控制器使用手册一、操作1、开关机按ON/OFF键，机组在开机（RUN灯亮）、关机（RUN灯灭）之间切换。

2、模式选择按“模式”键可在制冷/制热模式之间切换，须注意的是，模式却换必须在关机状态下进行。

3、参数查询使用本控制器能查询它所联网的任意一台机组的工作状态及参数（有哪几台压缩机在工作、进水设置温度、进水温度、出水设置温度、出水温度、机组的定时设置、制冷防冻温度、冬季防冻温度、除霜温度等）。

按“机组”键后机组号码闪烁，此时按“▲”或“▼”键改变机组号，查看到的是不同机组的当前参数，若要查询某个机组的工作参数，找到欲查询的机组号时按“确定”键即可查询该机组的工作参数了，按“▲”或“▼”键查看该机组的不同的参数。

4、参数设置①按“密码”键显示器左下框内显示“密码输入”和“00”，按“▲”或“▼”键改变数值，当选择到正确的用户密码后按“确定”键（出厂密码为“00”），显示框内显示时间，则表示已经输入正确的用户密码，可以进行以下设置：A、运行参数修改：在输入正确密码后，按照步骤②→③→④就能够完成运行参数的修改设置。

B、用户密码修改：在输入正确密码后，按“密码”键显示框内只显示“00”，则表示进入用户密码修改设置，按“▲”或“▼”键改变数值后，按“确定”键修改拥护密码完成，同时跳出参数设置状态。

②按“机组”键后机组号码闪烁，此时按“▲”或“▼”键改变机组号，找到欲设置参数的机组号时按“确定”键即可设置该机组的工作参数了（可设置的参数有：制冷进水温度、制热进水温度）。

③按“▲”或“▼”键选择要设置的参数，按“确定”键后就可以按“▲”或“▼”键设置参数值，设置完成后按“确定”键保存设置结果。

④重复步骤②可设置其他参数（注意：60秒内没有按键则退出参数设置）。

⑤设置参数值必须在关机状态下进行。

5、实时时钟设置用针形工具按“模式”键上方的小孔，液晶显示器上显示“星期设置”的字样，按“▲”或“▼”键设置当前时间是星期几，设置好了之后再按小孔，星期设置成功，同时显示器上显示“时钟设置”时间会闪烁，此时按“▲”键修改小时，按“▼”键修改分钟，再按小孔即可保存设置的时钟。

手术室、ICU空调操作指南1-1.操作面板介绍1-1-1、警示指示灯(红灯)：状态一：当启动电源时，指示灯慢慢开始闪烁。

状态二：当异常状态发生，指示灯会重复持续亮一秒并发出警报声。

1-1-2、RS-232 指示灯(黄灯)：传送程序及使用RS-232 通讯时持续闪烁。

1-1-3、RS-485 指示灯(绿灯)：使用RS-485 通讯时持续闪烁。

1-1-4、退出/ 取消键：输入值错误时可按此键，删除文字叙述等。

1-1-5、命令操作键：UP/Pg Up：▲此键为向上方向键，可作为数值递增输入或换至上页等操作。

Pg Do/DOWN▼：此键为向下方向键，可作为数值递减输入或换至下页等操作。

Left：此键为左方向键，可作为选择数值位置操作。

Right：此键为右方向键。

可作为选择数值位置操作。

1-1-6、复合功能键：此键是搭配功能键F0～F9 及其它按键作为特殊功能的使用。

1-1-7、输入键：当输入值确认正确无误时，即可按下此键。

1-1-8、功能键：F0/F5：在系统选单操作时可作为0（F0）或5（Shift+F0）的常数输入键，在使用者页面时可由使用者定义其个别功能。

F1/F6：在系统选单操作时可作为1（F1）或6（Shift+F1）的常数输入键，在使用者页面时可由使用者定义其个别功能。

F2/F7：在系统选单操作时可作为2（F2）或7（Shift+F2）的常数输入键，在使用者页面时可由使用者定义其个别功能。

F3/F8：在系统选单操作时可作为3（F3）或8（Shift+F3）的常数输入键，在使用者页面时可由使用者定义其个别功能。

F4/F9：在系统选单操作时可作为4（F4）或9（Shift+F4）的常数输入键，在使用者页面时可由使用者定义其个别功能。

1-2.基本显示在此屏显示中，可看到通过传感器检测到的机组运行数据。

通过上、下方向键翻屏可查看全部传感器的输入信息。

1-2-1、菜单键（右方向键）按下此键后，屏幕将显示机组运行主菜单。

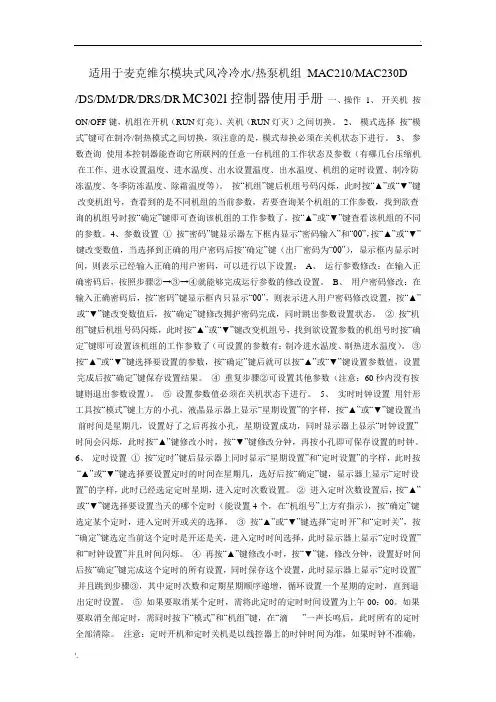

适用于麦克维尔模块式风冷冷水/热泵机组MAC210/MAC230D /DS/DM/DR/DRS/DR MC302l控制器使用手册一、操作1、开关机按ON/OFF键，机组在开机（RUN灯亮）、关机（RUN灯灭）之间切换。

2、模式选择按“模式”键可在制冷/制热模式之间切换，须注意的是，模式却换必须在关机状态下进行。

3、参数查询使用本控制器能查询它所联网的任意一台机组的工作状态及参数（有哪几台压缩机在工作、进水设置温度、进水温度、出水设置温度、出水温度、机组的定时设置、制冷防冻温度、冬季防冻温度、除霜温度等）。

按“机组”键后机组号码闪烁，此时按“▲”或“▼”键改变机组号，查看到的是不同机组的当前参数，若要查询某个机组的工作参数，找到欲查询的机组号时按“确定”键即可查询该机组的工作参数了，按“▲”或“▼”键查看该机组的不同的参数。

4、参数设置①按“密码”键显示器左下框内显示“密码输入”和“00”，按“▲”或“▼”键改变数值，当选择到正确的用户密码后按“确定”键（出厂密码为“00”），显示框内显示时间，则表示已经输入正确的用户密码，可以进行以下设置：A、运行参数修改：在输入正确密码后，按照步骤②→③→④就能够完成运行参数的修改设置。

B、用户密码修改：在输入正确密码后，按“密码”键显示框内只显示“00”，则表示进入用户密码修改设置，按“▲”或“▼”键改变数值后，按“确定”键修改拥护密码完成，同时跳出参数设置状态。

②按“机组”键后机组号码闪烁，此时按“▲”或“▼”键改变机组号，找到欲设置参数的机组号时按“确定”键即可设置该机组的工作参数了（可设置的参数有：制冷进水温度、制热进水温度）。

③按“▲”或“▼”键选择要设置的参数，按“确定”键后就可以按“▲”或“▼”键设置参数值，设置完成后按“确定”键保存设置结果。

④重复步骤②可设置其他参数（注意：60秒内没有按键则退出参数设置）。

⑤设置参数值必须在关机状态下进行。

5、实时时钟设置用针形工具按“模式”键上方的小孔，液晶显示器上显示“星期设置”的字样，按“▲”或“▼”键设置当前时间是星期几，设置好了之后再按小孔，星期设置成功，同时显示器上显示“时钟设置”时间会闪烁，此时按“▲”键修改小时，按“▼”键修改分钟，再按小孔即可保存设置的时钟。

风冷模块机组功能说明书1.0概述DFSS-5MK控制器适用于水源冷（热）水机组，可以控制单台或6压缩机，控制器由室外主板和室内线控器组成，并有风盘联动接口。

2.0主要技术参数2.1使用条件运行电压： AC220V±10％；运行环境温度： -20～+55℃；储存温度： -35～+85℃；湿度要求： 0～95％RH2.2温度控制精度： 1℃2.3控制器符合□ GB4706．1-1988《家用和类似用途电器的安全第一部分：通用要求》□ GB4706．32-1996《家用和类似用途电器的安全热泵﹑空调器和除湿机的特殊要求》□GB18430．1-2001《蒸汽压缩机循环冷水（热泵）机组工商业用和类似用途的冷水（热泵）机组》□GB18430．2-2001《蒸汽压缩机循环冷水（热泵）机组户用和类似用途的冷水（热泵）机组》□抗干扰度符合GB4343．2-1999□印刷电路板符合GB4588．1和GB4588．2的规定3.0控制器功能制冷运行制热运行可显示回水温度及设置温度，具有查询功能掉电自动记忆各种参数压缩机均衡运行及分时启动三相缺相，逆相保护具有完善的保护功能及显示具有风盘联动接口选用摩托罗拉高性能芯片,抗干扰性能达到最好具有定时开关机功能4.0面板操作室内线控器面板如图一4.1.开关机按“运转/停止”键，机组开机，指示灯亮；再按“运转/停止”键，机组关闭，指示灯灭。

开机，关机均存储数据。

4.2.模式转换按“模式”键，选择所需的模式,“制冷”“制热”模式“制冷”模式显示雪花符号“制热”模式显示太阳符号(默认在关机状态下才可转换模式)4.3.定时开关机设置〖b7〗设置为0时是组合定时（设置请参阅下面设置章节）开机状态下，按“定时”键，定时关机；关机状态下，按“定时”键，定时开机；按“定时”键后，小时时间闪显；按“时间▽△”键，调整小时定时时间再按“定时”键后，分钟时间闪显；按“时间▽△”键，调整分钟定时时间再按“定时”键，定时设定完成再按“定时”键，则取消定时设置〖b7〗设置为1时是循环定时按“定时”键后，小时时间闪显，开始设定定时开时间；按“时间▽△”键，调整小时定时开时间再按“定时”键后，分钟时间闪显；按“时间▽△”键，调整分钟定时开时间再按“定时”键，小时时间闪显，定时开时间设定完毕，开始设定定时关时间；按“时间▽△”键，调整小时定时关时间再按“定时”键后，分钟时间闪显；按“时间▽△”键，调整分钟定时关时间按“定时”键，定时关时间设定完成4.4.时钟设定按住“定时”键5秒键后，小时时间闪显，进入时钟设定状态；按“时间▽△”键，调整小时时钟再按“定时”键后，分钟时间闪显；按“时间▽△”键，调整分钟时钟再按“定时”键，时钟设定完成4.5.查询循环定时（〖b7〗设置为1）时，按“查询”键可显示实时时间。

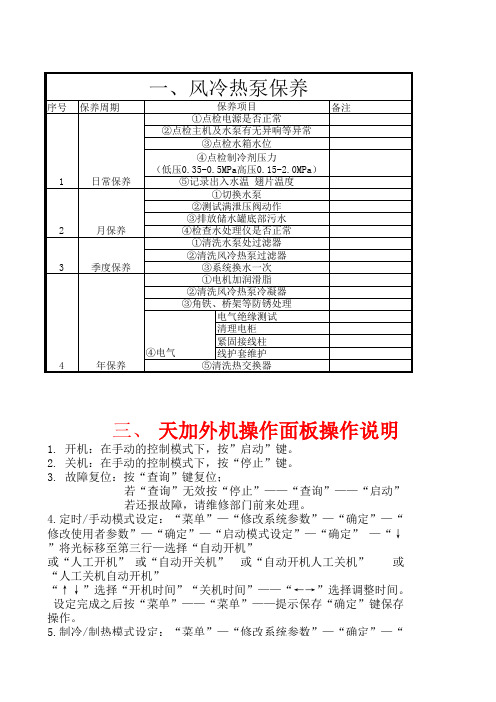

三、天加外机操作面板操作说明1. 开机：在手动的控制模式下，按”启动”键。

2. 关机：在手动的控制模式下，按“停止”键。

3. 故障复位：按“查询”键复位；若“查询”无效按“停止”——“查询”——“启动” 若还报故障，请维修部门前来处理。

4.定时/手动模式设定：“菜单”—“修改系统参数”—“确定”—“修改使用者参数”—“确定”—“启动模式设定”—“确定” —“↓”将光标移至第三行—选择“自动开机”或“人工开机” 或“自动开关机” 或“自动开机人工关机” 或“人工关机自动开机”“↑↓”选择“开机时间”“关机时间”——“←→”选择调整时间。

设定完成之后按“菜单”——“菜单”——提示保存“确定”键保存操作。

5.制冷/制热模式设定：“菜单”—“修改系统参数”—“确定”—“修改使用者参数”—“确定”—“运行模式” —“确定”—“制冷”/“制热”切换6.周未模式设定：“菜单”—“修改系统参数”—“确定”—“修改使用者参数”—“确定”—“↓” —“周末运行设定”——“周五”““人工关机自动开机”“↑↓”选择“开机时间”“关机时间”——“←→”选择调整时间。

设定完成之后按“菜单”——“菜单”——提示保存“确定”键保存操作。

5.制冷/制热模式设定：“菜单”—“修改系统参数”—“确定”—“修改使用者参数”—“确定”—“运行模式” —“确定”—“制冷”/“制热”切换6.周未模式设定：“菜单”—“修改系统参数”—“确定”—“修改使用者参数”—“确定”—“↓” —“周末运行设定”——“周五”“周六”“周日”设定开关机时间。

7.假日模式设定：“菜单”—“修改系统参数”—“确定”—“修改使用者参数”—“确定”—按“↓”3次 —“假日运行设定”——设定假日开关机时间。

8.主页显示：“出水温度 ”“入水温度” 当出水温度高于14℃为异常，应当通知维修。

9.室外温度小于20度不制冷，室外温度大于16度不制热，属于正常保护停机。

若要修改：“菜单”—“修改系统参数”—“确定”—“修改使用者参数”—“确定”—“运行模式” —“确定”—“↓”制冷>20—“←”降低到环境温度以下“↓”制热<17—“→”升高到环境温度以上。

模块化风冷热泵冷水机组技术说明书4、工作原理及系统构成4．1工作原理LSRFMI I I／LSFMI I I模块化风冷热泵冷水机组利用空气中低品位热量，借助压缩机系统，通过消耗部分电能，冬季将空气中的低品位热量‘‘取”出来，向室内供热；夏季把室内热量释放到空气中去，实现空调的目的；制冷原理：压缩机排出的高温高压的制冷剂气体进入风冷换热器中，通过与冷却介质空气的热交换，成为高压制冷剂液体经过过滤器通过膨胀阀的节流成为低温低压的制冷剂汽液混合物进入水冷桶式换热器，通过与冷冻水的热交换，吸收冷冻水的热量成为低温低压的制冷剂气体吸入压缩机，冷冻水由于放热温度降低向外界提供冷量。

制热原理：压缩机排出的高温高压的制冷剂气体进入水冷换热器中，通过与冷冻水的热交换，成为高压制冷剂液体经过过滤器通过膨胀阀的节流成为低温低压的制冷剂汽液混合物进入风冷换热器，吸收空气的热量成为低温低压的制冷剂气体吸入压缩机，冷冻水由于吸热温度升高向外界提供热量。

4．2系统构成模块化风冷热泵冷水机组系统原理图如下图所示，机组由全封闭涡旋压缩机、四通阀、风冷簇热器、单向阀、干燥过滤器、贮液器、膨胀阀、桶式换热器及保护装置等组成。

夏季运行时，制冷剂循环路线为：压缩机—四通阀—风冷换热器—贮液器—干燥过滤器—膨胀阀一桶式换热器—四通阀一压缩机；冬季运行时，经四通阀切换，制冷剂路线为：压缩机—四通阀—桶式换热器一贮液器—膨胀阀—风冷换热器—四通阀——压缩机4．2．1制冷系统4．2．1．1压缩机压缩机是制冷系统的心脏，通过压缩机的压缩作用，才能实现低品位能量向高品位能量的转换。

压缩机的效率直接决定了制冷系统能效比的高低。

LSRFMIII／LSFMIII系列模块化风冷热泵冷水机组每个模块单元配置二台至四台法国美优乐全封闭涡旋式压缩机。

电机为两极，50HZ，电压380V。

压缩机内设置有消声减震装置，压缩机底脚有橡胶减振器。

美优乐全封闭涡旋压缩机本身就具有很好的保护装置，而模块机组及其监控系统又对压缩机设有多种保护如；电机过热和过电流保护，高低压超限保护以及压缩机过载和缺相保护，为其提供了双重的保护。

风冷热泵机组操作手册操作手册客户版HUA system office room 【HUA16H-TTMS2A-HUAS8Q8-HUAH1688】(风冷热泵机组)适用于FTA-US-80W-1HB富田空调冷冻设备有限公司地址：上海市光中路488号电话：传真：水冷机组操作说明一、 按键定义说明：1． 按键布局：2．人机画面分类：人机画面可分成四类。

第一类画面：起始欢迎画面，即开机时显示的画面。

第二类画面：主监视画面。

主要参数的监视。

以及开、关机的操作。

第三类画面：主菜单画面。

在该页可选择进入相应的参数画面。

第四类画面：参数设定、显示画面。

用于作参数的设定或显示机组的运行信息。

SET 键用于进入输方向键：用于切换指示灯：电源指ENT ：确认键。

ESC ：退出所设定的数启停键：用于启二、操作说明：步骤A：画面切换操作点击上下方向键来切换上下画面。

步骤B：参数（密码）调整步骤1.首先进入欲调整之参数画面。

2.点击SET键。

3.点击〔ENT〕输入键跳转至需要设定的参数。

4.使用数字键或者上下键输入数值,按左右方向键切换输入位置。

5.按〔ENT〕确认输入参数。

6.若输入错误按（ESC）键退出即可。

步骤C：开关机操作1.在任意画面按启动按钮即可进行开机操作2.在任意画面按停机按钮即可进行开机操作注：以下界面部分若有改动，恕不另行通知！以控制器上的实际界面为准！三、重要人机画面说明：控制器启动后，首先显示以下欢迎画面。

1、欢迎画面首页——欢迎画面。

显示上海富田空调电话信息。

在欢迎画面按向下键即可进入主显示选择画面2、主显示画面-1主显示画面（目录画面）：显示操作画面提示，按向右键进入用户设定画面；按向左键进入系统设定画面；按向下键进入主显示画面内容。

3、主显示画面-2主显示画面（参数显示画面）：显示机组各类模式设定内容，开机模式，是指自动开关机还是手动开关机；工作模式显示；控制模式显示，遥控或远控；开机间隔时间用于显示开机间隔是否已到。

MAC030~070C/CR目录1产品介绍 (1)1.1特性 (1)1.2命名 (3)2技术参数 (4)2.1规格参数 (4)2.2机组运行范围 (7)2.3性能参数变化图 (8)2.4系统原理图 (10)2.5外形尺寸 (12)3机组安装 (14)3.1机组安装 (14)3.2水系统安装 (18)3.3电气连接及参数 (20)4水质管理 (24)4.1水质要求 (24)4.2 水处理方法 (24)5维修和保养 (27)5.1维修和保养 (27)5.2机组结构 (29)6用户须知 (30)7售后服务及保修 (31)执行标准：GB/T 18430.2-20081产品介绍1.1特性概述麦克维尔MAC 系列风冷冷水(热泵)机组设计满足用户对产品可靠性、安全性、灵活性上的最高要求。

机组搭配灵活，可以配接不同规格的风机盘管或空气处理机组，其数量取决于机组的制冷、制热量和风机盘管或空气处理机组总的处理能力。

机组以其高效、低噪声、结构小巧、操作简便、运行安全、安装维护方便等优点，广泛适用于工厂、车站、宾馆、酒店、别墅、写字楼等场所。

性能优异MAC 系列产品运用世界领先技术，选用世界知名品牌配件，并进行严格测试以确保其合理匹配。

压缩机能效比高、噪音低；高效的换热器保证了机器能力的充分发挥；性能优越的空调专用风机、电机、水泵等部件运行平稳，振动和噪声极低。

操作简便机组采用微电脑控制，所有温度设定、水流量设定均已在工厂完成。

机组自动检测水温并自动调节。

用户只需启动开关按钮，一切操作均由机组自动进行。

室内机的控制可以根据用户要求，选用遥控或线控，均可与本机兼容。

安装简单易行机组设计最大限度考虑用户的安装。

制冷系统已在工厂制作成封闭系统，采用先进的充注机充注制冷剂，确保精确的充注量。

用户无需进行任何铜管连接和制冷剂充注。

水系统预留进出水接口与末端设备连接，用户在确保水质的基础上可以直接注入水后运行。

机组左右两侧均可连接进出水管；前后两侧均可连接机组电源线和检修电器部件。
