磨床--课件

退回
二、 M1432A型万能外圆磨床
（一）机床的布局
（二）机床的用途 1、工艺范围 2、加工精度
它属于普遍精度级机床，磨削精度可达IT6～ IT7级，表面粗糙度值在Ra1.25～0.08µm之间。
（三）主要技术参数
主参数为：最大磨削直径为320mm。
头架
砂轮
内圆磨具砂轮架尾座
工作台
换向挡块
纵向进给手轮
平面磨床
工具磨床
曲轴磨床
螺纹磨床
研磨机
抛光机
砂轮机
4、磨床的主要加工范围及方法
5、磨床加工的精度磨削加工能获得很高的加工精度和表面
粗糙度。通常加工精度可达IT6-IT5,表面粗糙度可
达Ra0.8-0.2mm。采用精密磨削以及镜面磨削工艺时，精
度可达到接近IT4-3级，表面粗糙度可达 Ra0.01μm的要求。
（七）机床的主要结构
1、砂轮架
砂轮架由壳体、主轴及其轴承、传动装置与滑鞍等组成。
砂轮架中的砂轮主轴及其支承部分的结构将直接影响工件的加工精度和表面粗糙度，这是砂轮架部件的关键部分，它应保证砂轮主轴具有较高的回转精度、刚度、抗振性和耐磨性。
特点：主轴前后径向支撑
● 回转采精用度高“短三瓦动压当传砂型砂轮动液轮主轴体主向滑轴一动运个轴转方承的向”平高速稳旋转
油缸
4、尾座
尾座的作用是利用安装在尾座套筒上的顶尖
与头架主轴上的前顶尖一起支套轴承工件,使工件实尾套座筒现连线准因还确此应定上，平位拨要行。杆求于尾工座作活塞顶台尖纵拨杆下和向头进筒架给手顶方动尖尾向，座应预也套同可紧筒心以力退，液回的动其，。可以
●●顺当手液时砂大来动动针轮小调退退转架回回由节动处手手在把柄退，回通位

第六章 M1432B型万能外圆磨床 ppt课件

21
PPT课件
2) 左端进给选择阀位于左进位置。 3) 右端进给选择阀位于右进位置 4) 无进给选择阀位于无进给位置。
17

PPT课件
动,而液动阀作为主换向阀对执行元件进行换向。
图6-5 行程控制式操纵箱工作原理图
18
PPT课件
1) 预制动工作台向右移动至预定位置时,其左挡块通过杠杆拨动先导阀的阀芯向左移动,这时先导阀中部的右制动锥逐渐关小液压缸的回油路5和16,工作台减速,实现预制动。 2) 终制动当先导阀的阀芯左移至右环形槽将油路7和9连通。断开油路9和15,左环形槽将油路8与14连通,断开油路6与8时,控制油路切换,其油液的流动情况如下: 抖动缸的油路:
2
PPT课件
2)不用中心架,工件安装在卡盘上,工件尺寸为:直径ϕ50mm、悬伸长度150mm。精磨后的精度和表面粗糙度为: 圆度误差 0.005mm 3)不用中心架,工件安装在卡盘上,工件孔径ϕ60mm、长度125mm 。精磨内孔的精度和表面粗糙度为: 圆度误差 0.005mm
3
PPT课件
第一节机床的机械传动系统
PPT课件
第六章 M1432B型万能外圆磨床
1
PPT课件
第六章 M1432B型万能外圆磨床
M1432B型万能外圆磨床主要用于磨削内外圆柱表面、内外圆锥表面、阶梯轴轴肩和端面、简单的成形回转体表面等。M1432B 型万能外圆磨床属于工作台移动式普通精度级磨床,其工作精度为: 1)不用中心架,工件支承在头架、尾座顶尖上,工件尺寸为:直径ϕ6 0mm、长度500mm。精磨后的精度和表面粗糙度为: 圆度误差 0.003mm
7
PPT课件
由液压传动配合机械装置来实现,其他运动由机械传动系统完成。如图6-3所示,是机床的机械传动系统图。 1.工件头架主轴的圆周进给运动工件头架主轴由双速电动机驱动,经Ⅰ—Ⅱ轴间的一级带传动变速,Ⅱ—Ⅲ轴间的三级带传动变速和Ⅲ—Ⅳ轴间的带传动,使头架主轴获得25~220 r/min的六种不同的转速。 2.砂轮架主轴的旋转主体运动

外圆磨床的操纵与调整方法PPT课件

返回
感谢聆听！
五、外圆磨床的日常保养
3．严禁在工作台上放置工具、量具、工件及其他物品，以防止工作台面被损伤。不能用铁锤敲击机床各部件，以免损坏磨床，影响磨床精度。
4．装卸体积或质量较大的工件时应在工作台面上放置木板，以防止工件跌落时损坏工作台面。
5．移动头架和尾座时应先擦净工作台面，并涂一层润滑油，以避免头架或尾座与工作台面发生干摩擦而磨损滑动面。
外圆磨床的操纵与调整方法
—磨床工艺与技能训练
课题一外圆磨床的操纵与调整
一、外圆磨床主要部件的名称和作用
M1432C 型万能外圆磨床主要由床身、工作台、头架、尾座、砂轮架、横向进给手轮和内圆磨具等组成，如图 2-1所示。
图2-1 M1432C型万能外圆磨床 1-变速机构 2-头架 3-拨盘 4、11-顶尖 5-拨杆 6-横向进给手轮7-砂轮 8-切削液喷嘴 9-内圆磨具 10-砂轮架 12-尾座 13-砂轮架快速进给手柄14-上工作台 15-下工作
五、外圆磨床的日常保养
6．启动砂轮前，应检查砂轮架主轴箱内的润滑油是否达到油标规定的位置。并检查砂轮是否有破损现象，检查无误后方可启动砂轮。
7．启动工作台前应检查床身导轨面是否清洁，是否有适量的润滑油。如发现润滑油太少，应请修理工检查并调整。
8．保持磨床外观的清洁，如有污渍应及时清除。 9．离开机床必须停车和切断电源。 10．按规定要求在机床的油孔内注入润滑油。
台 16-挡铁 17-工作台手轮 18-床身
一、外圆磨床主要部件的名称和作用
二、M1432C型外圆磨床的主要技术参数及规格
二、 M1432C型外圆磨床的主要技术参数及规格
三、外圆磨床的操纵
1．电气按钮的操纵

磨床结构PPT课件

主运动：直接切除工件表层金属，使之变为切屑，形成工件新表面的运动。一般只有一个进给运动：是新的金属层不断投入磨削的运动。
第2页/共15页
磨削机理
磨削是用磨具（即砂轮、砂瓦、砂带等）作为刀具加工零件表面，通常磨具是砂轮。磨削过程大体分为擦滑、耕犁、切削三个阶段。
擦滑磨粒从工件表面擦滑而过，仅使平面产生弹性变形擦滑过程中产生较大的热量
第6页/共15页
滚动轴承与滑动轴承
滚动轴承
球轴承滚子轴承
特点：滚动轴承摩擦阻力小、起动快、效率高与滑动轴承比较，滚动轴承的径向尺寸较大，减振能力较差，高速时寿命低，声响较大
按摩擦性质
滑动轴承
优点：1，承载能力高；（接触面积大的原因）2，构造简单，制造、加工、拆卸
。方便；3，良好的耐冲击性和良好的吸振
主轴锥孔
壳体杆
底座
3、头架
头架工主件轴用支和三承顶爪在尖或前有四自后三爪磨顶种卡主尖工盘轴上作夹顶磨方持尖削式工（件死磨顶削尖）
●●主由固工自轴拨装件磨拨由前盘在支主盘端带拨壳承轴通安动盘在顶过体装法上前尖杆卡兰的、后带盘盘拨顶动头，旋杆尖主卡转拨架上轴盘，动有磨旋固主主夹助削转定轴紧于轴●在也提用法随工高及三兰之件工爪其盘旋上件或第上转的的轴四8，鸡旋页爪承法心转/共卡兰夹精、1盘5盘头度页夹工插使及持入工主件工主件轴件轴传转部磨锥动件动削孔，刚内而度装，主置并轴用和与拉顶底杆尖拉固座紧定组。不运动成动。
磨削速度是指砂轮线速度,一般为30～35米/秒,超过45米/秒时称为高速磨削。磨削通常用于半精加工和精加工,精度可达IT8～5甚至更高，表面粗糙度一般磨削为 Ra1.25～0.16微米，精密磨削为Ra0.16～0.04微米，超精密磨削为Ra0.04～0.01微米, 镜面磨削可达Ra0.01微米以下。

磨床基本知识ppt课件

消除方法 1、根据具体情况可重新修正中心孔，重钻中心孔或把中心孔擦净。 2、注意润滑，如已磨损需重新修正中心孔或修磨顶尖。 3、重新调节尾座顶尖压力 4、把顶尖拆下，擦净后重新装上。 5、修整砂轮
6、保证充足的切削液。
边司零件部磨床基础知识讲座
磨削加工可以获得极高的加工精度和极低的表面粗糙值。采用镜面磨削，工件的表面粗糙度可达 Ra0.01um，工件表面光滑如镜，尺寸精度和形状精度可达1um以内，其误差相当于一个人的头发丝粗细的1/70或更小。
返回
严格执行突发事件上报制度、校外活动报批制度等相关规章制度。做到及时发现、制止、汇报并处理各类违纪行为或突发事件。
边司零件部磨床基础知识讲座
磨削加工的应用：可应用于机械、
汽车、工具、仪表、液压、航空、轴承等工业部门。
一个国家的磨削工艺水平，往往也反映了该国家机械制造的工艺水平。
严格执行突发事件上报制度、校外活动报批制度等相关规章制度。做到及时发现、制止、汇报并处理各类违纪行为或突发事件。
边司零件部磨床基础知识讲座
磨粒是一种高硬度的非金属晶体，它不但可以磨削铜、铝、铸铁等较软的材料，而且还可以磨削各种淬火硬钢件、高速钢和硬质合金等硬材料。
返回
严格执行突发事件上报制度、校外活动报批制度等相关规章制度。做到及时发现、制止、汇报并处理各类违纪行为或突发事件。
严格执行突发事件上报制度、校外活动报批制度等相关规章制度。做到及时发现、制止、汇报并处理各类违纪行为或突发事件。

机床发展史0.ppt

机床发展史
一、机床的定义
• 机床（machine tool），制造机械的机械，又称为“工作母机” 或“工具机”，习惯上简称机床。
• 广义：将固体材料，经由一动力源推动，以物理的、化学的或其他方法作成形加工的机械。
• 狭义：指加工材料以金属工件为主的机床。加工方式则以切削或轮磨等机型方式将工件制成所需的形状、尺寸及表面精度，按造其功用可分为切削型、成形型、及使用高级技术三类。
• 主要有两大类：传统金属切削机，数控机床（NC和CNC）
二、传统机床的分类
• 车床 • 镗床 • 刨床 • 铣床 • 磨床 • 钻床 • 锯床 • 拉床
三、机床发展史
• 雏形
1. 古代树木机床公元前二千多年出现的树木车床是机床最
早的雏形。工作时，脚踏绳索下端的套圈，利用树枝的弹性使工件由绳索带动旋转，手拿贝壳或石片等作为刀具，沿板条移动工具切削工件。 2.中世纪的弹性杆棒车床运用的仍是这一原理。
• 工业革命
十八世纪的工业革命推动了机床的发展。
1774年，英国人威尔金森发明了较精密的炮筒镗床。次年，他用这台炮筒镗床镗出的汽缸，满足了瓦特蒸汽机的要求。为了镗制更大的汽缸，他又于1776年制造了一台水轮驱动的汽缸镗床，促进了蒸汽机的发展。从此，机床开始用蒸汽机通过天轴驱动。
1797年，英国人莫兹利创制成的车床由丝杠传动刀架，能实现机动进给和车削螺纹，这是机床结构的一次重大变革。莫兹利也因此被称为“英国机床工业之父”。
工序加工的加工中心。 • 以后，一方面数控原理从铣床扩展到铣镗床、钻床和车床，另一
方面，则从电子管向晶体管、集成电路方向过渡，并在数控装置广泛采用，标志着第二代数控时代。 • 1965年，小规模集成电路应用于数控系统，进入第三代数控系统。 • 1968年，英国的毛林斯机械公司研制成了世界第一条数控机床组成的自动线，到70年代中期，出现了自动化车间，自动化工厂也已开始建造。

第3章磨床(PPT)

适用于大批大量生产中，加工外圆表面已经精加工过的薄壁工件，如轴承套圈。
3.2 其它类型磨床
（3）行星内圆磨削
适用于磨削大型或形状不对称，不便于旋转的工件。
3.2 其它类型磨床
二、平面磨床
平面磨床主要用于磨削各种工件上的平面。根据磨削方法和机床布局不同，平面磨床主要有以下四种类型：
卧轴矩台平面磨床、卧轴圆台平面磨床、立轴矩台平面磨床、立轴圆台平面磨床。
（7）其它磨床研磨机、珩磨机、抛光机等。
引渐开线齿廓面螺旋面各种成形表面。磨床可进行粗加工、精加工和超精加工，可以进行各种高硬、超硬材料的加工，还可以刃磨刀具和进行切断等，工艺范围十分广泛。
3.1 外圆磨床
一、外圆磨床的工作方法与主要类型
②内圆磨具的传动
磨具电机(2840 r/min)—Φ170/Φ50或Φ170/Φ32—磨具旋转
(2种转速)
3.1 外圆磨床
3. 工作台的手动驱动
手轮A—Ⅴ—15/72—Ⅵ—18/72—Ⅶ—Z18/齿条—工作台纵向移动手轮A 转 1 转，工作台纵向移动量为：
1×15/72 ×18/72 ×18 ×2π≈6 mm 工作台手动驱动与液压驱动之间有互锁装置。
（1) 手动进给（2) 周期自动进给（3) 定程磨削及其调整（4) 快速进退
3.1 外圆磨床
三、其它磨床简介
（一）普通外圆磨床和半自动宽砂轮外圆磨床 1.普通外圆磨床
头架、砂轮架不能转位，无内圆磨头，工艺范围窄，但刚度高，旋转精度好，适于中、大批量磨削外圆柱面、小锥度外圆锥面及阶梯轴轴肩。

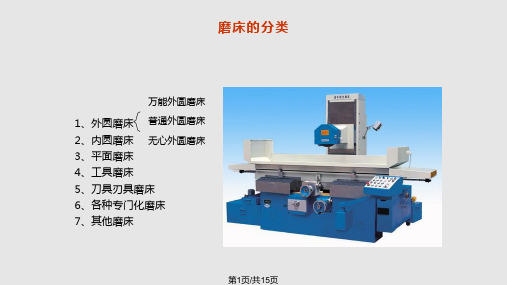

磨床种类：（1）外圆磨床普通、万能、无心外圆磨床等。外圆磨床（2）内圆磨床普通、无心、行星式内圆磨床等。动态演示（3）平面磨床卧轴(立轴)矩台(圆台)平面磨床等。平面磨床（4）工具磨床工具曲线磨床、钻头沟槽磨床等。动态演示（5）刀具刃磨床万能工具磨床、拉刀、滚刀磨床等。工具磨床（6）专门化磨床曲轴、花键轴、齿轮、螺纹磨床等。动态演示

第三章机床磨床精品PPT课件

谢谢你的到来
学习并没有结束，希望大家继续努力
Learning Is Not Over. I Hope You Will Continue To Work Hard
演讲人：XXXXXX 时间：XX年XX月XX日
立轴圆台平面磨床
二、平面磨床
写在最后
经常不断地学习,你就什么都知道。你知道得越多,你就越有力量 Study Constantly, And You Will Know Everything. The More
You Know, The More Powerful You Will Be
（1）普通内圆磨削
（2）无心内圆磨削
（3）行星内圆磨削
内圆磨床的主要类型
• （1）普通内圆磨床 • （2）无心内圆磨床 • （3）行星内圆磨床 • （4）坐标磨床
普通内圆磨床的磨削方法
普通内圆磨床的结构
内连式内圆磨具
二、平面磨床
• 主要用于磨削各种平面
平面磨床的磨削方法
卧轴矩台平面磨床
（三）主要部件的结构 1、砂轮架
2、头架
3、尾座
4、横向进给机构
• 横向进给机构是用来实现砂轮架的周期（间歇）或连续横向工作进给，调整位移和快速进退的。
• 横向进给有手动的也有自动的。
三、其他类型的外圆磨床
（一）普通外圆磨床和半自动宽砂轮外圆磨床
第三章磨床
1、定义 2、工艺范围 3、发展前景 4、种类
第一节外圆磨床
一、外圆磨床的工作方法与主要类型基本的磨削方法有两种：纵磨法和切入
磨法。
外圆磨床的主要类型：普通外圆磨床，万能外圆磨床，无心外
圆磨床，宽砂轮外圆磨床，端面外圆磨床。

磨床及砂轮PPT课件

.
31
5．组织组织表示砂轮中磨料、结合剂和气孔间的体积比例。根据磨粒在砂轮中占有的体积百分数，砂轮可分为0~14 组织号。组织号从小到大，磨料率从大到小，气孔率由小到大。组织号大，砂轮不易堵塞，切削液和空气容易带入磨削区域，可降低磨削温度，减少工件变形和烧伤，也可提高磨削效率。
表9.1列出了砂轮的五个组成要素、代号、性能和适
9.1 概述
9.2 外圆磨床
9.3 其他磨床
9.4 磨削砂轮及其选用
9.5 磨削加工的发展趋势
.
1
8.1 概述
用磨料磨具（砂轮、砂带、油石和研磨剂等）为工具进行切削加工的机床，统称为磨床。
9.1.1磨床的用途
磨床用途十分广泛，它可以加工各种表面，如内、
外圆柱面和圆锥面、平面、齿轮齿廓面、螺旋面以及
.
9
（1）外圆磨削砂轮的传动链——砂轮主轴的运动是由
砂轮架电动机（1440r/min，4kW）经4根V形皮带直接传
动的。
（2）头架拨盘（带动工件）的传动链——拨盘的运动
是由双速电动机（700/1350r/min，0.55/1.1kW）驱动，经
V形带塔轮及两级V形带传动，使头架的拨盘或卡盘带动工
件，实现圆周运动。
白刚玉（WA）、铬刚玉（PA）、黑碳化硅（C）、绿碳
化硅（GC）、人造金刚石（MBD等）和立方氮化硼
（CBN）。其性能与适用范围见表9-1。
2．粒度
粒度是指磨粒的大小。粒度有两种表示方法：对于
用筛选法来区分的较大的磨粒（制砂轮用），以每英寸筛
网长度上筛孔的数目来表示。如46# 粒度表示磨粒刚能通
过每英寸46格的筛网。所以粒度号愈大，磨粒的实际尺寸
