程控交换机如何设置 程控交换机设置方法
- 格式:doc
- 大小:14.50 KB
- 文档页数:3
NEC2400程控交换机操作说明一、交换机基本操作1.开机操作:将交换机接通电源,按下电源按钮,等待系统启动完成。
交换机启动完成后,可以通过登录界面进行操作。
2.登录操作:使用合适的终端设备(如计算机),通过串口或网络接入交换机。
在弹出的登录界面中输入正确的用户名和密码,即可登录系统。
3.主界面:登录后,将进入主界面。
主界面会显示当前系统的状态和运行情况的概述。
4.基本设置:在主界面中,可以进行基本设置,如修改系统的时间、日期、名称等。
二、功能操作5.呼入策略设置:可以通过交换机的设置界面,设置呼入策略。
可以根据时间段、呼叫者、呼叫类型等条件,按照预设的策略进行呼叫转接或拒接。
8.呼叫中心功能:该交换机还提供呼叫中心功能,可以实现呼叫路由、队列、坐席等功能,提高呼叫中心的业务处理效率。
三、故障排除4.交换机无法启动:检查交换机的电源连接是否正常;确认交换机的硬件设备是否损坏;检查交换机的系统文件是否完整。
四、安全注意事项1.使用强密码:在设置登录密码时使用强密码,包含字母、数字和特殊字符,并定期更换密码。
2.防止未授权访问:禁止将交换机直接暴露在公共网络上,确保只有授权的用户可以访问交换机。
3.定期更新软件:定期更新交换机的软件版本,以保证系统的安全性和稳定性。
4.备份设置和数据:定期备份交换机的设置文件和数据,防止意外丢失的情况发生。
总结:NEC2400程控交换机是一种高性能、多功能的交换机设备,提供了丰富的功能和灵活的操作方式。
通过以上操作说明,用户可以熟练地操作该交换机,并能够解决常见的故障和安全问题。

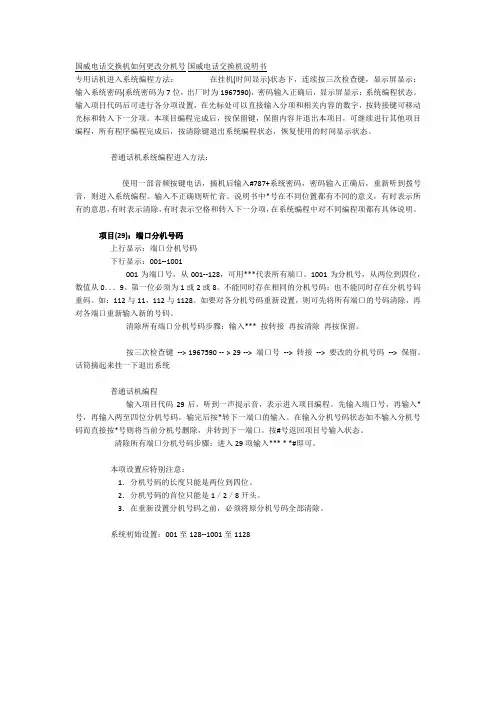

专用话机进入系统编程方法:在挂机(时间显示)状态下,连续按三次检查键,显示屏显示:输入系统密码(系统密码为7位,出厂时为1967590),密码输入正确后,显示屏显示:系统编程状态。
输入项目代码后可进行各分项设置,在光标处可以直接输入分项和相关内容的数字,按转接键可移动光标和转入下一分项。
本项目编程完成后,按保留键,保留内容并退出本项目,可继续进行其他项目编程,所有程序编程完成后,按清除键退出系统编程状态,恢复使用的时间显示状态。
普通话机系统编程进入方法:使用一部音频按键电话,摘机后输入#787+系统密码,密码输入正确后,重新听到拨号音,则进入系统编程。
输入不正确则听忙音。
说明书中*号在不同位置都有不同的意义,有时表示所有的意思,有时表示清除,有时表示空格和转入下一分项,在系统编程中对不同编程项都有具体说明。
项目(29):端口分机号码上行显示:端口分机号码下行显示:001--1001001为端口号,从001--128,可用***代表所有端口。
1001为分机号,从两位到四位,数值从0...9。
第一位必须为1或2或8。
不能同时存在相同的分机号码:也不能同时存在分机号码重码。
如:112与11,112与1128。
如要对各分机号码重新设置,则可先将所有端口的号码清除,再对各端口重新输入新的号码。
清除所有端口分机号码步骤:输入*** 按转接再按清除再按保留。
按三次检查键--> 1967590 -- > 29 --> 端口号--> 转接--> 要改的分机号码--> 保留。
话筒摘起来挂一下退出系统普通话机编程输入项目代码29后,听到一声提示音,表示进入项目编程。
先输入端口号,再输入*号,再输入两至四位分机号码,输完后按*转下一端口的输入。
在输入分机号码状态如不输入分机号码而直接按*号则将当前分机号删除,并转到下一端口。
按#号返回项目号输入状态。
清除所有端口分机号码步骤:进入29项输入*** * *#即可。
程控交换机方案简介程控交换机是一种利用计算机控制的智能交换机。
相对于传统的机械交换机和电子交换机,程控交换机具有更高的灵活性和可编程性,适用于大型网络通信系统和企业内部通信网络的建设。
本文将介绍程控交换机的基本原理、主要特点和应用场景,并提供一个示例方案。
基本原理程控交换机的基本原理是通过计算机控制中央处理器(CPU)来处理通信信号,根据预设的路由表和算法,动态地选择通信路径,将数据包从源地址发送到目的地址。
具体步骤如下:1.源地址发送数据包。
2.程控交换机接收数据包,提取目的地址信息。
3.根据预设的路由表和算法,计算出下一跳信息。
4.将数据包发送到下一跳地址。
5.重复步骤2至4,直到数据包到达目的地址。
主要特点程控交换机相较于传统的机械交换机和电子交换机具有以下主要特点:1.灵活性:程控交换机可以根据需要进行动态路由调整,实现灵活的网络连接。
在网络拓扑发生变化时,可以及时适应变化并重新规划通信路径。
2.可编程性:程控交换机可以通过软件配置来实现不同的路由策略和功能。
通过编程灵活的路由表,可以根据不同的应用场景进行定制化配置。
3.高性能:程控交换机利用高速的计算机处理器,可以快速地处理大量的数据包,并具备高可靠性和高可用性。
4.网管兼容性:程控交换机可以兼容网络管理系统,实现中央化的网络管理和监控。
应用场景程控交换机广泛应用于以下场景:1.企业内部通信网络:程控交换机可以构建大容量、高可靠性的内部通信网络,满足企业各部门之间的通信需求。
同时,可以通过路由配置实现不同权限的隔离,提高网络安全性。
2.互联网数据中心:在大规模的互联网数据中心中,程控交换机可以通过集中式控制和管理实现高效的数据流量控制,提高数据中心的整体性能和可扩展性。
3.运营商骨干网:程控交换机可以作为运营商骨干网的核心设备,实现大规模数据传输和路由管理,满足高容量、高速率的数据传输需求。
4.数据通信网络:在大型数据通信网络中,程控交换机可以实现多个用户之间的通信,并根据不同的业务需求提供不同的服务质量保障。

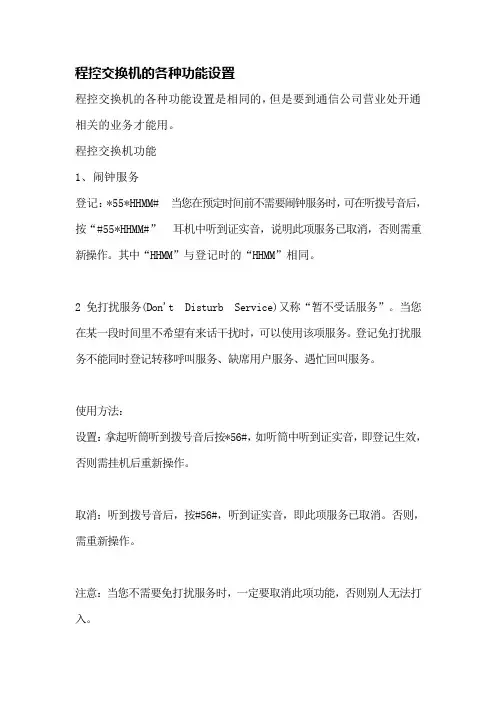

程控交换机的各种功能设置程控交换机的各种功能设置是相同的,但是要到通信公司营业处开通相关的业务才能用。
程控交换机功能1、闹钟服务登记:*55*HHMM# 当您在预定时间前不需要闹钟服务时,可在听拨号音后,按“#55*HHMM#”耳机中听到证实音,说明此项服务已取消,否则需重新操作。
其中“HHMM”与登记时的“HHMM”相同。
2免打扰服务(Don't Disturb Service)又称“暂不受话服务”。
当您在某一段时间里不希望有来话干扰时,可以使用该项服务。
登记免打扰服务不能同时登记转移呼叫服务、缺席用户服务、遇忙回叫服务。
使用方法:设置:拿起听筒听到拨号音后按*56#,如听筒中听到证实音,即登记生效,否则需挂机后重新操作。
取消:听到拨号音后,按#56#,听到证实音,即此项服务已取消。
否则,需重新操作。
注意:当您不需要免打扰服务时,一定要取消此项功能,否则别人无法打入。
3、转移呼叫使用这项功能用户可根据需要将呼叫本机上电话转移到其它电话上(含移动电话)。
分为三种情况:A、无条件呼叫转移设置:用户摘机后拨*57*+目标电话号码#取消:1)在本机上撤消时,用户摘机后拨#57#2)在被转移的临时指定的话机上撤消时,用户摘机拨#57*+用户本机电话号码#B、无应答呼叫转移当外线用户拨打本机用户时,本机用户不应答,20秒后自动转移到设定的目标电话上。
设置:用户摘机后拨*41*+目标电话号码#响应,挂机即可。
取消:(1)在本机上撤消,用户摘机拨#41#+目标电话#响应,挂机。
(2)在被转移的程控电话上撤消,用户摘机后拨#41*+本机电话号码#C、遇忙呼叫转移当用户电话正在使用时,拨叫进来的电话将自动转移到设定的目标电设置:用户摘机后拨*40*+目标电话号码#响应,挂机。
取消:(1)在本机上撤消时,用户A摘机拨#40#响应,挂机。
(2)在被转移的程控电话机上撤消时,用户摘机拨#40*+本机电话号码# 注意:当您在电话机附近时,请及时取消此项功能的设置。
程控交换机操作方法
程控交换机是一种通过预设的程序来完成通信路的交换的交换机。
下面是一些常见的程控交换机操作方法:
1. 设置交换机参数:包括端口速率、端口类型、IP地址等参数,通过命令行或者图形界面进行设置。
2. 创建VLAN:VLAN是虚拟局域网,可以将物理端口划分为不同的逻辑网段,提高网络安全性。
通过配置交换机,将端口划分为不同的VLAN。
3. 配置端口:对于每个端口,可以设置速率、双工模式、流控等参数,也可以进行端口的绑定和隔离等操作。
4. 配置链路聚合:多个物理链路可以进行链路聚合,提高带宽和冗余性。
通过配置交换机,将多个链路聚合成一个逻辑链路。
5. 配置QoS:QoS(Quality of Service)是对网络中不同数据流进行优先级和带宽限制的管理。
可以通过配置交换机,对不同流量进行分类和限速。
6. 配置交换机间的互联:多个交换机之间可以通过光纤或者电缆进行互联,形成一个大型的局域网。
通过配置交换机,设置互联口的IP地址和路由等参数,实现交换机之间的通信。
7. 设置安全策略:通过配置交换机,可以设置访问控制列表(ACL)或者端口安全等策略,限制特定用户或者设备的访问权限,提高网络的安全性。
以上是一些常见的程控交换机操作方法,不同型号和厂商的交换机可能会有一些差异。
具体操作方法可以参考相应的产品文档或咨询厂商的技术支持。
Alcatel 程控交换机操作一、修改权限(1)xa000000>mgr上面通过回车键来选择在Directory Number:输入你所要修改的分机号码,然后按F1确定出局权限修改:找到Public Network Category : 这一项,输入你要修改的等级对应表:4---内线3---市话2---国内1---国际分机互打权限修改:找到Connection Category Id:这一项输入你要修改的等级对应表:1:表示客房的连接等级0、3、4:表示办公的连接等级1可以拨打1、3、40可以拨打0、3、43可以拨打0、3、44可以拨打0、1、3、4修改好后按F1键确定出现如上的对话框表示成功退出按F2键即可二、代答组1、设置代答组(1)xa000000>mgr上面通过回车键来选择在Directory Number:输入你所要修改的分机号码,然后按F1确定找到Pick up Group Name : 输入组名即可。
2、查看代答组成员mgr----users------Consult/Modify双击回车键,把 All instances 选中光标下移,在Set filters这一项回车,出现如下图光标往下移找到 Pick up Group Name,回车,在Pick up Group Name前面会出现一个+号然后按F1键确认光标移到虚线位置,输入你要查找的代答组名按2下F1键就会出现如下图这样就可以看到在这个代答组里的成员了退出用F2键3、删除代答组删除代答组只能在分机上一个一个的删除找到Pick up Group NamePick up Group Name : ""在后面输入双引号(Shift+双引号)两次然后按F1键确认即可三、直拨号码设定1、创建号码呼出mgr ----users-----Consult/Modify-----在Directory Number:输入你要直拨的号码如134找到Use Personal Calling Number + 改成True然后按F1键确定在Private Calling Number : 输入电信的号码按F1确认号码呼入mgr --在First External Number:输入电信号码First Internal Number:输入内线号码然后按F1键确认即可2、删除照上面的操作,之前选择create 现在选择delete在First External Number:输入电信号码然后按F1确认在usres--- Consult/Modify----- Use Personal Calling Number:原先为True,把其改成Flase 然后按2次F1键即可删除。
厂家默认参数
①默认分机打出方式为直播外线(注:外线没忙音,内线有忙音)
②分机号码位数为两位数
③分机号码默认为11 ~18
设置步骤
8号内线端口为编程管理端口,只能用接在8号端口的话机进行编程
第一步:复位
*997*7* #
第二步:进入编程状态
*990000 # ←——“0000”为初始密码
第三步:设置分机拨打方式
41**1 # ←——拨“0”出局
41**0 # ←——直播外线
注:“**”代表所有两位数的分机,单独设置则将“**”替换为所需要单独设置的分机号码三位数的分机号码设置则为“ 4 1 * * * 1 # ”
第四步:设置分机位数
96881 # ←——所有分机设为三位数96880 # ←——所有分机设为两位数
注:两位变三位号码的设置后,默认原始分机号码后面加“8”
第五步:修改分机号码
8 ab AB # ←——对两位数的号码进行修改8 abc ABC # ←——对三位数号码进行修改
注:“ab”代表旧的分机号码,“AB”代表新的分机号码。
数字程控交换机分机操作简明手册数字程控交换机是一种先进的通信设备,它在现代通信中起到重要的作用。
作为普通用户,我们需要了解如何正确地使用数字程控交换机的分机功能。
本文将为你提供一份简明的分机操作手册,帮助你更好地利用数字程控交换机的功能。
一、数字程控交换机的基本工作原理数字程控交换机通过数字化技术实现电话通信的连接与转接。
它由信号处理器、控制器、交换矩阵等组成,能够实现电话的呼叫、呼叫转接、通话等功能。
二、数字程控交换机分机操作的基本步骤1. 接听电话当电话响起时,我们需要拿起听筒,按下分机对应的接听键。
如果是分机间通话,我们只需要拨号对方的分机号码即可。
2. 拨打电话想要呼叫其他分机或外线电话时,我们需要按下“外线”键,然后拨号。
拨号时,按下数字键盘上对应的数字即可。
如果是长途呼叫,可能需要在拨号前按下特定的长途拨号码。
3. 通话中的操作在通话中,我们可能需要进行一些操作,如转接电话、保持通话、挂断电话等。
- 转接电话:按下“转接”键后,拨号对方分机或外线电话号码,然后挂断听筒即可实现转接。
- 保持通话:按下“保持”键后,对方将听到背景音乐,我们可以按下“保持”键进行恢复通话。
- 挂断电话:通话结束后,我们需要将听筒放回挂机器上,挂断电话。
如果通话还没结束,我们需要按下“挂断”键。
4. 其他操作除了基本的接听和拨打电话外,数字程控交换机还具有一些额外的功能。
- 通话转移:我们可以设置通话转移功能,将来电转接到其他分机或手机号码。
- 免提通话:按下“免提”键后,我们可以放下听筒,实现免提通话。
- 呼叫等待:当我们正在通话中,另一个来电到达时,我们会听到短暂的提示音,可以选择保持当前通话或接听来电。
三、数字程控交换机故障排除技巧1. 无法接通电话如果拨号后没有响应或者听到忙音,首先检查电话线是否插紧。
如果仍然无法通话,可能是线路故障,请联系网络运营商解决。
2. 无法接听电话如果听筒无声或者杂音较多,可以尝试调整听筒音量,或者检查电话线是否插紧。
电话程控交换机系统使用说明电话程控交换机是集团电话系统的核心设备,可对打进来的电话进行智能化管理和分配接听。
本系统特别适合用在电话台数多、外线少的情况下使用,能满足大量工作人员的正常使用要求,又能省话费,而且可对工作人员打电话的有效管理,提高工作效率。
下图为程控交换机系统结构图,以此为例对使用进行简单说明:1、本系统可设一个总台中心,功能用于打电话的人不知道对方的分机号时,通过总机进行咨询和转接。
2、本系统最多可接16条外线,分128条内线。
外线的多少,决定了在同个时间段内,能同时打进打出多少路电话,超出都会提示电话忙中。
使用本系统,可人手一台电话机,方便工作通话使用和内部免费通话,节省电话费用。
内线通话,不占用电话通道,不影响打进打出的使用。
3、上图的结构说明,A、B两部电话在同个房间,A电话机接直通外线,有固定号码,不经过交换机。
B电话机为内线机,系统分配设置有分机号(如602)。
外线要想拨打此电话,在拨打外线号码听到提示后再拨602,此电话就响铃了。
若想用B电话拨打外线电话,按正常方式拨打即可。
C、D为其它内线电话机,同样也分配有分机号码(例如C为403,D为709),如C想与D通话,直拨709号码即可,是免费通话。
4、在实际应用中,特别是事业单位部门,人员众多,只要给处事部门(外部经常打电话进来联系的)接直线电话,其它部门(外部少直接与其电话联系的)均可安装程控电话内线机。
如A就是直线电话机。
5、建议设总机,置于单位专属办公室,方便外人咨询和转接。
(现在单位已经有程控电话交换机了,只要另外准备好电话机和适量的2芯电话线,我们就可开能以上的使用功能,实现整体单位的电话联网,方便每一个工作人员的实际工作。
)程控交换机基本功能:1、二次来电显示:外线打进总机或分机有来电显示,再转其他分机还有来电显示,内线与内线也有来电显示.3、彩铃导录:为了更好的提供自录外置电脑话务员,本机提供了彩铃导录接口,使语音效果更清晰理人性化4、同时兼容2、3、4位分机号码:客户可以根据自己的需要把不同的部门修改成位数不同的分机号.5、30秒三段电脑话务员:第一段15秒,一般为"您好,某某公司,请拨分机号码,查号请拨0";第二段7.5秒,其内容一定要为:"分机忙,请拨其他分机或拨0由总机为你服务";第三段7.5秒,其内容一定要为:"分机无人接听,请拨其他分机或拨0由总机为你服务"6、分机密码锁:可以将分机设置成拨密码使用外线,防止他人越权使用电话.7、三个出局码:如交换机进入了不同运营商的外线或有VIP长途电话的线路,用不同的出局码便捷快速的使用指定的外线.8、遇忙转移:当外线打入某分机在忙时,可以转移到指定的分机上.9、总台一键呼叫:比较合适酒店使用,当分机或是房间呼叫总台时,只需拨一位数即可.12、大容量话单储存,可脱离电脑.13、多种工作模式:分机可设置“遇忙转移”、“无条件转移”和“免打扰”,以适应不同场合、不同人员、不同时段的需要,实现人性化更强的来电处理方式;14、内置时钟,可日夜分时值班切换15、内置高保真真人真唱等待音乐16、彩铃导录接口17、分机监听和强插18、分组分机单键呼叫:宾馆、酒店的客房分机可一键呼叫总台,方便客人也提高酒店服务质量19、分机通话限时20、电话代接和代拨,分组代接:代接电话是指当内、外线呼叫某分机但被呼叫都不在该分机处时,被呼叫者利用其它分机把该呼叫接入的操作21、分机双等级:每个分机可以同时设定两个不同等级,在需要对话费进行比较详细的控制管理的场合,基本可以满足各种不同的需求,话务控制更加灵活、多样22、征循转接:当分机A在接到外线的来电时,将来电转至另外一个分机B,在B分机提机后,A首先与B建立通话,而通话内容外线无法听到,(外线在听等待音乐),只有当分机A或分机B中任意一方挂机,剩余的一方将与外线重新建立通话,这种过程叫“征询转接”。
进6出电话交换机、家庭程控交换机、小型电话交换机一、规格说明设备名称:2拖6电话交换机、小型程控交换机、家庭电话交换机设备型号:YTE-206W电话进线:2个电话分机:6个(分机号码是1、2、3、4、5、6)主要功能:来电显示、分机拨号、分机转接、内部通话、电话保密、免打扰振铃设置、断电直通、三方通话等功能电源供电:由YPW-1021双路电源模块提供电源,配PS电源连接线模块尺寸:170mm*58mm*37mm二、安装接线三、使用方法1、外线拨打提机听到电信拨号音后,直接拨打对方号码即可,若外线已被其他分机占用时,提机将进入内线拨号,此时只能呼叫内部分机2、内部通话提机听到内线拨号音后,先拨“*”,再拨分机号码(1-6)。
如交换机没有接外线,该交换机不能实现内部通话。
3、转接外来电话转接方式:拍叉簧+分机号码外线打入时,某分机接听后,如需转至另一分机,需快速拍一下挂机叉簧,在听到拨号音后输入分机号码,根据以下情况实现电话转接:(1)、A分机转B分机,A分机不挂机,B分机不摘机此时A分机听回铃声,B分机响铃,外方听铃声等待,如30秒后B分机仍不摘机,则A分机自动恢复与外电通话。
(2)、A分机转B分机,A分机不挂机,B分机响铃后摘机此时A分机可与B分机内部通话,外方听铃声等待,如果B分机想与外方通话,A分机挂机即可;如果B分机不想与外方通话,则B分机挂机,A分机恢复与外方通话。
(3)、A分机转B分机后A分机挂机此时B分机响铃,外方听音乐等待,B分机提机即可与外方通话,如B分机30秒内不提机,若A空闲,则A分机会响铃,B分机停止响铃,A分机摘机可继续通话和转接,不摘机则30秒后自动拆线。
4、代接电话未响铃的分机亦可接听外电,提机输入“#7”即可。
5、三方通话三方通话指二部分机与外线可以同时通话,实现小型电话会议。
分机接听来电时,若希望与B分机进行三方通话,则快速拍一下挂机叉簧,在听到拨号音后输入“*分机号码”即可,当A或B任意一方挂机,另一方仍可与外线通话。
TCL程控交换机使用说明
一、TCL程控交换机的基本功能
二、TCL程控交换机的使用方法
5.会议功能:在通话中,可以按下交换机上设置的会议号码,将通话方添加到会议中。
添加成功后,可以通过设置交换机上的操作来控制会议的开始、结束和成员的变化。
三、TCL程控交换机的注意事项
2.保护交换机的安全:TCL程控交换机是通信网络的核心设备,需要保护好交换机的安全。
定期修改交换机的密码,加强对交换机的管理,确保只有授权人员能够操作交换机。
3.备份数据:TCL程控交换机中存储了大量通话记录和设置信息,需要定期进行数据备份。
当交换机出现故障时,可以通过备份的数据恢复交换机的功能。
4.定期检查设备状态:定期检查交换机的设备状态,确保设备正常运行。
如发现设备故障或异常情况,及时进行维修或更换,以确保通信的正常进行。
5.参考用户手册:在使用TCL程控交换机过程中,如有问题或不清楚的地方,可以查阅设备的用户手册,了解具体操作方法和维护要点,以便更好地使用交换机。
程控电话交换机的设置怎样设置外线?如果有外线端口未装外线,那么就必须要设置此外线端口不连接。
首先确定有几条外线装进主机,把其外线端口位置确定,如果未使用的外线端口要把其设置为不连接,具体方法是进入系统编程0l项第一小项设置为0表示不连接,1表示连接。
例如:现在只装6条外线,第7、8外线端口暂时未使用,应该怎样把未使用的端口关闭?专用话机编程:在时间显示的状态下,按检查键三次然后输入1967590听到嘟一声,输入01(专用话机上显示外线设置1,光标在1—10030的首1底下,把第1外线端口改为第7外线端口)输入7,按转接键一次,输入00030,按转接键一次,输入8,按转接键一次,输入00030,按保留键一次,再按清除键二次。
普通话机编程:摘机按#7871967590输入0l输入7*00030*8*00030#挂机。
怎样设置电脑话务员?如果要求外线打入直拨分机号码,那么就必须要设置使用电脑话务员接听。
外线打入转接电话不需要总台人员接转,可以在打入时听到语音宣告时直拨分机号,具体方法是进入系统编程01项第三小项设置为0表示不使用电脑话务员,1表示使用电脑话务员,第四小项设置电脑话务员具体有效方式,0表示昼夜无效,1表示白天有效,2表示夜间有效,3表示昼夜都有效。
例如:把第一条外线设置为晚上由电脑话务员接听,应该怎样设置?专用话机编程:在时间显示的状态下,按检查键三次然后输入1967590听到嘟一声,输入0l,再输入l,按转接键一次,再输入10120,按保留键一次,输入04,再输人 1040l,按保留键一次,输入0806,按转接一次,输入(晚上开始时间)1800,按转接一次,输入(晚上结束时间)0800,按保留键一次,再按清除键二次。
(电脑话务员接听必须录音,录音方法请参照特殊功能指令表。
)普通话机编程:摘机按#7871967590输入01输入1*10120#挂机。
(普通话机不能设置自动转换时间,只能采用人工切换。
程控交换机操作方法
操作程控交换机的步骤如下:
1. 登录交换机管理界面:在计算机上打开浏览器,输入交换机的管理IP地址,并使用管理员账号和密码登录管理界面。
2. 创建用户账号:在管理界面中,找到用户管理或账号管理的选项,点击进入,然后点击创建账号按钮。
填写账号名称、密码和权限等信息,保存设置。
3. 配置端口:在管理界面中,找到端口管理或接口配置的选项,点击进入。
选择需要配置的端口,然后设置端口的速率、工作模式、VLAN等参数。
保存设置。
4. 配置VLAN:在管理界面中,找到VLAN管理的选项,点击进入。
点击创建VLAN按钮,填写VLAN的ID、名称等信息,然后选择需要添加到该VLAN中的端口。
保存设置。
5. 配置路由:在管理界面中,找到路由配置的选项,点击进入。
填写路由条目的目的地网络、下一跳等信息,保存设置。
6. 配置访问控制列表(ACL):在管理界面中,找到ACL配置的选项,点击进入。
点击创建ACL按钮,填写ACL的规则,包括源IP地址、目的IP地址、协议等信息,保存设置。
7. 配置QoS:在管理界面中,找到QoS配置的选项,点击进入。
选择需要配置的端口或VLAN,然后设置带宽限制、优先级等参数。
保存设置。
8. 查看日志和统计信息:在管理界面中,找到日志和统计的选项,点击进入。
可以查看交换机的运行日志、端口的流量统计信息等。
以上是对程控交换机操作的基本步骤,具体操作方法可能会因交换机型号和软件版本而有所不同,请根据实际情况进行操作。
程控交换机说明书程控交换机说明书篇一:多路通程控电话交换机说明书多路通程控电话交换机说明书直接外线打外线电话,直接拨外线号码即可,也可按重拨键重拨,因此,用户感觉不到自己使用的是一台分机,也永不着提醒别人先拨某一个号码独特的防抢线功能当您拨外线号码出现忙音或拨错号码时,您挂机后在二秒钟内(本机绿灯未灭)提机和重新拨号,其它分机提机不会影响您拨号(绝对不会抢走电流) 注意:包括上万元的进口交换机和无此功能电脑话务员直拨分机外电打入时电脑送提示音"数码录音提示语"由外方直接输入分机号码,否则各分机轮流响铃或指定值班分机响铃数码录音用户可自己录制话务员提示语(8秒),适合世界不同语言地区使用,使用户具有很大的灵活性监听录音效果用户录音后,可自己监听录音效果人工值班如果选用人工值班方式,外电打入时,各分机轮流响铃或指定值班分机响铃.多次转接,自动纠错,转接保持外面电话打入,A分机接听后可以转B分机,B分机接听后转C 分机,转接次数不限,直接过程中输入错号码也不要紧,只需重新输入正确号码,转接后主转分机听到等待音即可挂机,而不用等被分机有无摘机,先烈会自动保持而不中断(外弦听等待音).错误修正:若转到错误分机,可人工修正,重新拨正确分机号码即可 (下面全部操作同样适用)三方通话某分机应答外线后,可呼叫另一个分机同时与外线三方通话,用户过程中也可切断其中一分机,转为一分机与外线通话无应答回叫外电打入,A分机接听后转B分机,B分机响铃6次无人接听,则个分机自动轮流振铃(免打扰分机不响铃),确保通话不中断内部通话内部分机可以相互呼叫和通话,不经过电信局,所以不收费内部传真内部可接多台传真机,不经电信局可相互发传真,提高工作效率抢线功能当二台分机正在内部通话时,其中一台分机需打外线,则可拨"*"再拨本分机号码(1-8),听到外弦拨号音即可拨打外线,另一分机自动挂断外线呼入催挂如果内部通话时有外线打入,可以听到"嘟....嘟....嘟...."三声催挂音,此时任一分机挂机,另一分机即可与外线通话通话保密一台分机在通话时,其他分机不能偷听指定分机锁外线每台分机均可限制市内电话打出指定分机锁字头每台分机均可限制0-9十个以内字头限制通话时间每台分机的打出时间可以限制在1-12分钟之内(最长24分钟),超时自动切断.此功能使通话者养成长话短说的好习惯,也可避免因通话后未挂好话机而被电信局一直收费秘书功能代拨电话:可有秘书拨通外线电话,再转移到阁下分机或与秘书三方通话.征询转移:当外线转移有使用秘书功能时,转接后主叫分机不挂机(听等待音)待被叫分机提机则可通话,外线听等待音,重要任一分机挂机,另一分机与外线通话防盗报警如果外线被人偷接,本交换机会向外线送强烈干扰信号,使其无法拨号和通话(此时提任一分机均可听到被盗提示音).当二台分机正在内部通话时,此时外弦有人盗用,本机同样发出强烈的干扰信号(二分机均听到被盗提示音),使盗用者无法使用,盗用者挂机,则低号分机马上抢回外线,逼使盗用者不敢盗用.防窃听功能当分机与外线正在通话时,若线路被人偷听时,分机会听到"搭....搭"声提示音,此时分机可直接警告偷听者立即停止违法行为,保证用户权益不受侵害可不接外线没有外线一样可以作内部交换机(提机同样有拨号音,等待音,忙音等)停电直通1号分机停电时1号分机与外线直通,确保通讯不中断编程功能免打扰:外面电话打入时,设置成免打扰的分机不会响铃,转接不受影响设置值班分机:将不需要响铃分机设置成免打扰,无设置免打扰分机即为值班分机设置电脑话务员或人工值班:可选择电脑话务员或人工值班方式,适合不同客户使用要求取消防盗功能:如果有需要可取消防盗打功能设置传真机接口:可设置分机为传真机接口,当外线打入,其它分机无人接,则会自动接通传真机更改传真机延时启动振铃次数:按编程功能设置传真机接口时,出厂初始延迟振铃次数为4次,用户根据需要可修改为2-6次恢复出厂初始设置:可全部取消原来设置,恢复出厂初始状态,再重新设置即可断电保留编程设备(停电记忆)当按编程功能修改设置时,最后设置结果则可保留,断开小总机电源,40年内再通电均可保留设置屏蔽呼叫功能当分机需操作电信局特殊功能时(如#54*#)可能与呼叫分机号码发生冲突,可先提机按"*5"(不要挂机),听到拨号音再操作特殊功能,则可避免冲突产品结构、安装、连接104、106、108 可摆在后面,也可挂在墙上,安装时分清局线(#1 ~ #8),不分极性,需接触良好,若作纯内部交换机则“EXIT”口空着,待有外线,则自动转为纯内部方式(拆外线前已设置防盗打,请先取消)使用方法拨打外线提机听到拨号音,直接拨对方号码拨打内线分机提机先按“#”再按分机号码(1、2、3、4、5、6、7、8),此时主叫方会听到接通等待音,对方响铃,等对方摘机即可通话。
程控交换机配置方案程控交换机系统是由设置在省监控中心和泉州西分中心的一级交换中心(汇接局)和各路段通信分中心的二级交换中心(交换局)构成的二级交换网络结构。
泉州西分中心作为省中心汇接局的备份,提高系统可靠性。
一级交换中心与二级交换中心间均采用星型网络结构,分别配置1或2路2Mb/s电路,均宜采用中国No.7号信令,二级交换中心之间取消No.7信令2Mb/s数字中继。
与公用网的连接采用本地网交换机以用户交换机的方式与当地市话局中继连接,完成高速专网用户与公用网间话务接续功能,采用中国No.7信令数字中继方式。
系统方案(1)路段通信分中心根据需求可分别或合用一台数字程控交换机(SPC),负责所辖路段内全线语音业务和中继转接服务,原则上每个地市配二台数字程控交换机(SPC)。
业务电话和传真机分别设置在区域中心、分中心、沿线各收费站、服务区、停车区和养护工区等处。
路段内远端用户电路由光纤本地光纤数字传输系统提供。
远端用户经本地网光纤线路终端(OLT) V5.2接口进入SPC,SPC应具有V5.2功能。
程控交换机采用数字方式进入当地市话网,并应符合本地公用网入网要求。
语音传输也可考虑采用VOIP的方案设计。
即路段各站通过加装语音网关及以太网交换机将语音传输至路段通信分中心,再通过分中心的语音网关与公网相接。
编号计划福建省高速公路通信专网电话业务采用统一编号,全网按5位等位自动拨号方式,编号要求如下:①编号计划符合中国国家标准以及本地公用网的相关规定(号码制度)。
②编号计划考虑到将来扩容时,用户号码变动最小。
③首位字母编号如下“0”--进公网用户字冠“1”--进电信VPN交通网短号字冠,即拨打电信VPN网内电话短号前需加拨出局码”1”;“20、30、40、50、60”—全省交通网用户首位号(至交通厅交换机);“2X、3X、4X、5X、6X”—用于高速公路网用户首位号,X≠0;“7、8”—省交通网用户首位号字冠(至交通厅交换机);“9”—全国交通网用户首位号字冠。
程控交换机调试方法技术支持:综合服务中心技术服务部电话:邮箱:前言1.程控交换机有两种调试方式。
一种是连接电脑进行调试,另一种是通过一部双音频按键电话机来实现,请在编号为8000的分机(注:其对应的物理地址为000)上输入编程命令;2.编程步骤:总机接机(8000)—听拨号音—编程—听证实音—挂机。
如输入信息为错误代码,则在计算机上听到忙音,提示操作有误。
注:正常时听到证实音,“嘟……”;3.在编程前先输开销命令“18*或者#18*”,系统参数编程只能在开锁状态下才能有效,在编程结束后关闭功能锁,拨“18#或者#18#”,以免误操作;4.在开通一台交换机时先对其进行初始化;系统编程1、命令格式2、常用的命令1、系统初始化格式:*00*121#注意:输入此命令所有参数丢失。
2、设置(修改)系统日期格式:*01*年份月份日期#例:设置系统时间为2011年10月25日输入命令:*01*20111024#3、设置(修改)系统时间格式:*02*HH MM #HH —小时(0—23)MM—分钟(0—59)例:设置当前系统时间为15时57分输入命令:*02*1557#4、来电显示设置格式:*93*8*A*B#A=0~1 为状态开关,0为关,1为开B=1~2 为第几个收号器5、二次拨号两号码之间间隔时间参数格式:*90*0*AA#AA=1~30(×10ms)说明:AA为中继呼入二次拨号的时间间隔参数,表示二次拨号的间隔不能小于AA×10ms,若拨号间隔小于AA×10ms时,号码将被虑除。
若线路容易受到干扰的条件下,二次拨号成功率不高时设置AA=10~15为宜,以增加拨号的抗干扰性能,一般情况下无需设置,初始状态下AA=3。
6、分机等级设置格式:* 10 * b * XXXX #b=1-7 等级编号(共5级)XXXX 用户分机号码用户等级权限说明如下:等级 1 有打国际、国内长途权(无限制)等级 2 有打国内长途直拨权等级 5 有打市话权等级 6 有打间接局权,不能出市话线等级7 不能呼出,能呼入初始设置:8000总机等级为1,其它分机等级为3。
程控交换机如何设置程控交换机设置方法.txt世上最珍贵的不是永远得不到或已经得到的,而是你已经得到并且随时都有可能失去的东西!爱情是灯,友情是影子。
灯灭时,你会发现周围都是影子。
朋友,是在最后可以给你力量的人。
程控交换机如何设置程控交换机设置方法
程控交换机在选购回来必须经过一番设置才能得心应手的使用,下文将会详细介绍程控交换机设置方法。
程控交换机设置方法
程控交换机所有编程在8000分机上操作。
输入正确的代码会有证实音,“嘟”的一声。
(如无8000分机可以拨129查物理号,报000就是总机。
)
首先找到程控交换机的功能字头,由于出厂功能字头是“1”,重庆地区大部分改为了“3”,可以用125,225,325试一下能否报分机号码。
如125能报分机号,您的功能字头没有变。
如变了说明书所有的“1”字头改为相应的功能字头。
进入编程状态首先在8000总机上:提机拨18*,挂机。
(五分钟内不必重新输入)
注意:如能字头有变,相应的18*也改变。
如:功能字头是3,就是38* 了(千万注意这一点!!) 进入编程状态(在8000总机上):提机拨18*
1、分机号码弹编(即改分机号码)
代码是:*11* 物理号 * 想要的分机号 #
物理号可以拨129查询,想要的分机号不能与交换机有的号码相重。
2、分机等级限制设置
1级国际国内,2级国内,3级市话及本地网 6级只能内部电话
*10* 等级 * 分机号 #
3、分机来电显示开通设置:*55*1*# *56*1*# *69*1*#
4、中继外线开通设置
开通第1条外线TRK01:*44*1*01# 关:*44*0*01#
开通第2条外线TRK02:*44*1*02# 关:*44*0*02#
开通第3条外线TRK03:*44*1*03# 关:*44*0*03#
开通第4条外线TRK04:*44*1*04# 关:*44*0*04#
开通第5条外线TRK05:*44*1*05# 关:*44*0*05#
开通第6条外线TRK06:*44*1*06# 关:*44*0*06#
5、自录入中继提示语音设置:
*51*1065368 # 嘟声后对话筒说话。
试听:*51# ,确认 *51*1# 。
6、入中继方式选择设置
人工转接:*06*1*中继号# 中继号:01-04
语音提示:*06*0*中继号# 中继号:01-04
群呼方式:*06*2*中继号# 中继号:01-04
7、外线呼入方式选择设置
外线呼入人工转接:*06*1*中继号# 中继(外线)端口号:01-04 (48门以上01-08)
外线呼入语音提示:*06*0*中继号# 中继(外线)端口号:01-04 (48门以上01-08)
外线呼入群呼方式:*06*2*中继号# 中继(外线)端口号:01-04 (48门以上01-08)
说明:中继号指外线端口号
外线呼入指定分机 *12*分机号码*外线端号号(01-08)#
如:
本公司有3条外线接入交换机(接入交换机的外线端口是01-03),要求外线呼入为电脑语音提示,查号拨0到指定的8008分机上。
设置代码:
*06*0*01#,*06*0*02#,*06*0*03#,(也可以连续设置*06*0*01#02#03#),
*12*8008*01#,(表示第1条外线指定分机8008为查号拨0)
*12*8008*02#,(同上)
*12*8008*03#,(同上
8、功通字头设置 *57*A# A 表示要设的字头,默认是1(不改无需要设)
9、更改分机首位号设置:*58*A# 默认是8(不改无需要设)
程控交换机的设置与交换机的品牌型号有很大关系,以上为通用设置,具体设置请参照程控交换机说明书。
