西华大学 电力系统继电保护原理试题及答案

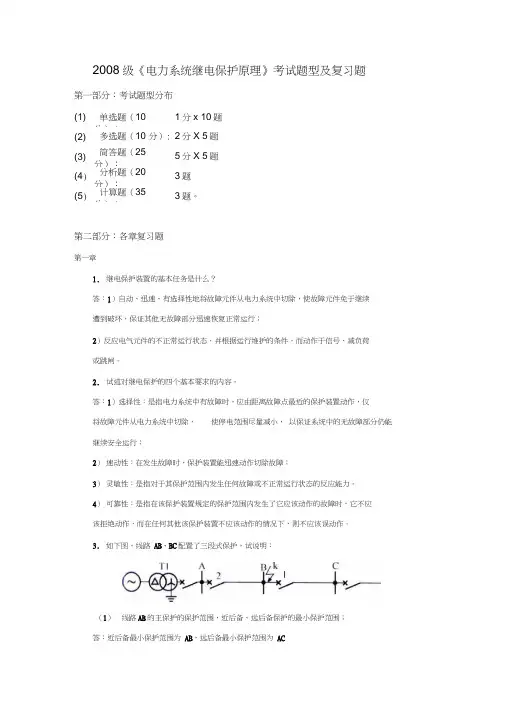

2008级《电力系统继电保护原理》考试题型及复习题第一部分：考试题型分布(1)单选题（10分）：1分x 10题(2)多选题（10 分）: 2分X 5题(3)简答题（25分）：5分X 5题(4) 分析题（20分）：3题(5) 计算题（35分）：3题。

第二部分：各章复习题第一章1.继电保护装置的基本任务是什么？答：1）自动、迅速、有选择性地将故障元件从电力系统中切除，使故障元件免于继续遭到破坏，保证其他无故障部分迅速恢复正常运行；2）反应电气元件的不正常运行状态，并根据运行维护的条件，而动作于信号、减负荷或跳闸。

2.试述对继电保护的四个基本要求的内容。

答：1）选择性：是指电力系统中有故障时，应由距离故障点最近的保护装置动作，仅将故障元件从电力系统中切除，使停电范围尽量减小，以保证系统中的无故障部分仍能继续安全运行；2）速动性：在发生故障时，保护装置能迅速动作切除故障；3）灵敏性：是指对于其保护范围内发生任何故障或不正常运行状态的反应能力。

4）可靠性：是指在该保护装置规定的保护范围内发生了它应该动作的故障时，它不应该拒绝动作，而在任何其他该保护装置不应该动作的情况下，则不应该误动作。

3.如下图，线路AB、BC配置了三段式保护，试说明：（1）线路AB的主保护的保护范围，近后备、远后备保护的最小保护范围；答：近后备最小保护范围为AB，远后备最小保护范围为AC（2）如果母线B故障（k点）由线路保护切除，是由哪个保护动作切除的，是瞬时切除还是带时限切除；答：是由保护2动作切除的，是带时限切除的。

（3）基于上图，设定一个故障点及保护动作案例，说明保护非选择性切除故障的情况。

答：当保护1出口处附近发生短路时，由保护2瞬时切除故障，再自动重合闸，如果是瞬时性故障，则正常运行；如果是永久性故障，则再按逐级有选择性的切除故障。

第二章1.什么是继电器的返回系数？返回系数都是小于1的吗？答：继电器的返回电流（或电压）与继电器的动作电流（或电压）的比值即继电器的返回系数。

电力系统继电保护一、判断题（本大题共60分，共15小题，每小题4分）1.继电保护属于二次系统2.当系统正常运行时继电保护不工作3.为纠正断路器误跳闸，采用检无压、检同期重合闸方式时，线路两侧重合闸同时投检同期，而一侧投检无压。

4.发电机失磁后立刻与系统失去同步，从系统中吸收大量无功，机端电压下降。

5.继电保护装置应首先满足选择性和灵敏性，其次是速动性和可靠性的要求。

6.无时限电流速断保护不能够保护线路的全长。

7.断路器、隔离开关和连接导线不是被保护元件。

8.系统等值阻抗最小时，其中所有的保护处于最大方式。

9.考虑简单、可靠的原则，单侧电源输电线路宜采用三相一次自动重合闸。

10.速动性要求继电保护在任何情况下不带延时地瞬时切除故障。

11.继电保护的灵敏系数是固定不变的。

12.继电保护在相邻元件发生短路时动作于跳闸就是非选择性动作。

13.过渡电阻视条件可能使距离保护失去方向性，也可能使保护范围缩短，还可能使其误动或拒动。

14.继电保护的基本任务之一是保证系统稳定运行。

15.不正常运行状态时继电保护不会动作于跳闸。

二、填空题（本大题共40分，共10小题，每小题4分）1.现在电力系统中通常采用类型的继电保护装置。

2.继电保护装置的输出触点分为和两种类型。

3.一般情况下线路的无时限电流速断保护整定原则：。

4.反应测量点电压与电流矢量比的保护称为保护。

5.在最大运行方式下，相邻下一级线路短路时，电压、电流联锁速断保护的继电器可能启动，而继电器通常不会启动。

6.继电保护系统由、、以及相应的二次回路接线构成。

7.零序功率方向继电器的电压输入量是3序，则电流输入量为。

8.整定阻抗一样时三种圆特性阻抗继电器受过渡电阻影响最小的是。

9.定时限保护的动作时间是 ,而反时限的动作时间与短路电流大小成10.运行中的电压互感器二次回路不能够［blank］、电流互感器二次回路不能够［blank］。

答案:一、判断题（60分，共15题，每小题4分）1.V2. X3. V4. X5. X6. X7. X8. X9. V 10. X 11. X12. X 13. V 14. X 15. X二、填空题（40分，共10题，每小题4分）参考答案：数字（或微机）解题方案：我国在20世纪80年代普遍采用微机继电保护装置。

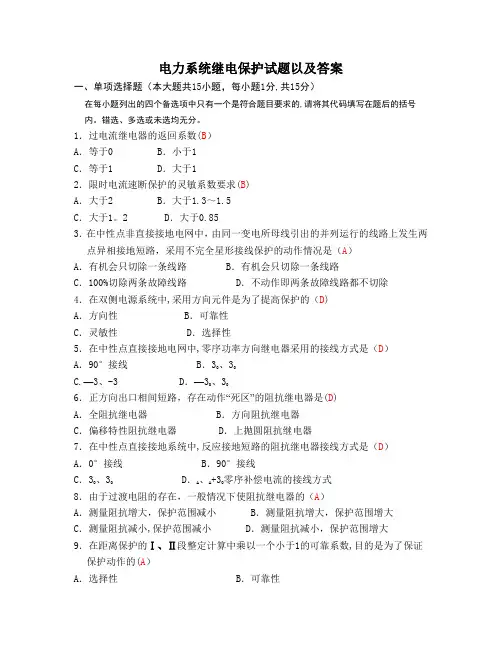

电力系统继电保护试题以及参考答案电力系统继电保护试题以及答案一、单项选择题（本大题共15小题，每小题1分，共15分）在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1．过电流继电器的返回系数（B）A．等于0 B．小于1C．等于1 D．大于12．限时电流速断保护的灵敏系数要求（B）A．大于2 B．大于1.3~1.5C．大于1.2 D．大于0.853．在中性点非直接接地电网中,由同一变电所母线引出的并列运行的线路上发生两点异相接地短路,采用不完全星形接线保护的动作情况是（A）A．有机会只切除一条线路 B．有机会只切除一条线路C．100%切除两条故障线路 D．不动作即两条故障线路都不切除4．在双侧电源系统中,采用方向元件是为了提高保护的（D）A．方向性 B．可靠性C．灵敏性 D．选择性5．在中性点直接接地电网中,零序功率方向继电器采用的接线方式是（D）A．90°接线 B．30、3C.-3、-3D．-30、36．正方向出口相间短路,存在动作“死区”的阻抗继电器是（D）A．全阻抗继电器 B．方向阻抗继电器C．偏移特性阻抗继电器D．上抛圆阻抗继电器7．在中性点直接接地系统中，反应接地短路的阻抗继电器接线方式是（D）A．0°接线 B．90°接线C．30、3D．A、A+3零序补偿电流的接线方式8．由于过渡电阻的存在，一般情况下使阻抗继电器的（A）A．测量阻抗增大，保护范围减小 B．测量阻抗增大，保护范围增大C．测量阻抗减小，保护范围减小 D．测量阻抗减小，保护范围增大9．在距离保护的Ⅰ、Ⅱ段整定计算中乘以一个小于1的可靠系数，目的是为了保证保护动作的（A）A．选择性 B．可靠性C．灵敏性 D．速动性10．在校验距离Ⅲ段保护远后备灵敏系数时，分支系数取最大值是为了满足保护的（C）A．选择性 B．速动性C．灵敏性 D．可靠性11．距离Ⅲ段保护，采用方向阻抗继电器比采用全阻抗继电器（A）A．灵敏度高 B．灵敏度低C．灵敏度一样 D．保护范围小12．高频阻波器的作用是(C）A．限制短路电流 B．防止工频电流窜越C．防止高频电流窜越 D．补偿接地电流13．对于Y，d11接线变压器，为保证正常运行时差动回路两臂的电流相等，应使变压器Y侧电流互感器变比（B）B．增大倍A．等于变压器变比nTC．减少倍 D．增大3倍14．发电机横差保护的作用是（A）A．保护定子绕组匝间短路 B．保护定子绕组相间短路C．保护定子绕组接地短路 D．保护转子绕组一点接地故障15．对于大型发电机，反应转子表层过热的主保护是（C）A．低电压起动的过电流保护 B．复合电压起动的过电流保护C．负序电流保护 D．阻抗保护二、填空题（本大题共23小题，每小题1分，共23分）请在每小题的空格中填上正确答案。

水轮发电机长期允许的负序电流一般是发电机额定电流的多少倍？保藏A.8％；B.12 ％；C.40 ％；D.4％；答复错误!正确答案：B发电机失磁保护动作的必要条件是：保藏A.机端测量阻抗位于第Ⅳ 象限；B.发电机吸取感性无功；C.机端电压降低；D.励磁电压降低；答复错误!正确答案：D抱负状况下，线路内部故障时，纵联电流保护中差动回路的电流：保藏A.为故障电流的总和B.为0C.为电容电流D.为负荷电流答复错误!正确答案：A助增的分支系数：保藏A.小于0B.小于1C.与电源的位置与大小无关D.大于等于1答复错误!正确答案：D能够反映发电机定子绕组匝间短路的保护称为：保藏A.横联差动；B.失灵保护；C.过电流保护；D.纵联差动；答复错误!正确答案：A对一次设备的运行状态进展监视、测量、掌握和保护的设备称为电力系统的。

保藏A.二次设备B.备用设备C.一次设备D.高压设备答复错误!正确答案：A抱负条件下，正常运行及外部故障时，流过差动回路的电流应当是：保藏A.负荷电流；B.励磁电流；C.0；D.外部故障电流的总和；答复错误!正确答案：C正常、过激运行的发电机失磁后，机端测量阻抗的变化轨迹应当是保藏A.从第Ⅰ象限到第Ⅱ象限B.从第Ⅰ象限到第Ⅲ象限C.从第Ⅰ象限到第Ⅳ象限D.从第Ⅳ象限到第Ⅱ象限答复错误!正确答案：C单侧电源供电的线路上发生故障时，过渡电阻使测量阻抗。

保藏A.保持不变B.由感性变为容性C.增大D.减小答复错误!正确答案：C励磁涌流的波形偏于时间轴的一侧，主要是由于励磁涌流中什么的影响？保藏A.高次谐波；B.非周期重量；C.周期重量；D.基波；答复错误!正确答案：B对于以下哪种变压器需要在变压器中性点加装放电间隙？保藏A.分级绝缘变压器；B.全绝缘变压器；C.自耦变压器；D.干式变压器；答复错误!正确答案：A完全电流差动高阻抗母线保护的主要缺点是：保藏A.内部故障时二次回路可能消灭过电流；B.内部故障时二次回路可能消灭高电压；C.外部故障时二次回路可能消灭高电压；D.外部故障时二次回路可能消灭过电流；答复错误!正确答案：B闭锁式方向纵联保护中，低定值起动元件动作于:保藏A.起动收信机B.停顿发信机C.起动发信机D.出口继电器答复错误!正确答案：C汽轮发电机失磁后是否连续运行主要取决于以下哪个因素？保藏A.系统的运行方式；B.系统的无功储藏；C.发电机自身的状态；D.负荷需求；答复错误!正确答案：B完全电流差动母线保护要求内部故障时流过差动回路的电流等于：保藏A.内部故障电流的总和；B.负荷电流；C.额定电流；D.0；答复错误!正确答案：A距离I 段的保护范围：保藏A.与负荷的功率因数有关B.与系统的运行方式无关C.与系统的运行方式有关D.是线路的全长答复错误!正确答案：B纵联电流相差动保护的发信机只在以下哪种状况下发信：保藏A.电流的负半周B.电压的正半周C.电流的正半周D.电压的负半周答复错误!正确答案：C输电线纵联保护的动作时限为多少秒保藏A.0.0B.1.0C.1.5D.0.5答复错误!正确答案：A 断路器失灵保护和母线保护的出口跳闸回路：保藏A.作用的对象不同；B.都只发信号；C.可以共用一个；D.有不同的要求；答复错误!正确答案：D断路器失灵保护误动与母线保护误动一样，影响范围很大，因此，它必需具有较高的：保藏A.牢靠性；B.速动性；C.灵敏性；D.选择性；答复错误!正确答案：A完全电流差动母线保护要求正常运行及外部故障时流过差动回路的电流等于：保藏A.负荷电流；B.0；C.额定电流；D.外部故障电流的总和；答复错误!正确答案：B尽可能快地切除故障的特性是指保护的：保藏A.灵敏性B.选择性C.牢靠性D.速动性答复错误!正确答案：D中性点不接地电网中发生单相接地时，以下哪个表达是正确的：保藏A.接地点无电流B.保护应马上动作于跳闸C.三相线电压对称D.三相对地电压对称答复错误!正确答案：C为了实现单相自动重合闸，必需设置：保藏A.中间元件；B.时间元件；C.故障相选相元件；D.信号元件；答复错误!正确答案：C闭锁式方向纵联保护中，闭锁信号是：保藏A.由短路功率为负的一侧发出的B.由短路功率为正的一侧发出的C.只在负半周发信只在正半周发信答复错误!正确答案：A过量继电器的返回系数：保藏A.恒等于1B.恒大于1C.为负值D.恒小于1答复错误!正确答案：D有一双侧电源网络，在每一线路的两侧均装设断路器和过电流保护，假设同一母线两侧的过电流保护的动作时限不相等，应当装设方向元件的位置是保藏A.母线两侧均装B.母线两侧均不装；动作时限短的一侧装D.动作时限长的一侧装答复错误!正确答案：C承受连续角鉴别的方法躲励磁涌流时，闭锁角的整定值一般取多少度？保藏A.45B.65C.15D.30答复错误!正确答案：B配备输电线纵联保护的线路：保藏A.不能躲系统振荡B.不需要再配备其它保护了C.还应当配备其它后备保护D.可以反映系统过负荷答复错误!正确答案：C故障的切除时间是指：保藏A.保护的动作时间+ 灭弧时间B.保护的动作时间+ 断路器的跳闸时间C.保护的动作时间D.断路器的跳闸时间答复错误!正确答案：B反响电力系统故障的保护在系统发生故障时应当动作于保藏A.跳闸发预报信号C.长期承受故障电流D.系统振荡答复错误!正确答案：A负序电流在发电机空气隙中建立的负序旋转磁场相对于转子为几倍的同步转速？保藏A.1；B.0.5 ；C.2 ；D.4；答复错误!正确答案：C发电机定子绕组发生单相接地时，机端零序电压的大小与什么有关？保藏故障点的位置；B.系统的电容电流；C.系统的无功储藏；D.发电机励磁系统的类型；答复错误!正确答案：A闭锁角的整定计算原则主要是保证以下哪种状况下保护牢靠不动作：保藏A.内部故障B.正常运行状态C.不正常运行状态D.外部故障答复错误!正确答案：D在数字式继电保护装置中，EEPROM 的功能是：A.模数转换；B.存储定值；C.存储系统和应用程序；D.存储中间数据；答复错误!正确答案：B 抱负状况下，线路内部故障时，线路两侧的电流：保藏A.相位互差180 度B.相位互差90 度C.相位互差270 度D.相位互差0 度答复错误!正确答案：D在数字式继电保护装置中，EPROM 的功能是:保藏A.模数转换；B.存储系统和应用程序；C.存储中间数据；D.存储定值；答复错误!正确答案：B数字式继电保护装置上电初始化以后，首先应当进展的是：保藏A.关中断；B.运行自检；C.上电自检；D.开中断；答复错误!正确答案：C双侧电源供电线路承受自动重合闸时：保藏A.检同期在前；B.检无压在前；C.检无压检同期同时进展；D.不需要检无压；答复错误!正确答案：B发生故障时，使得流过保护的短路电流最大所对应的系统的运行方式为：保藏A.常见运行方式B.最大运行方式C.最小运行方式D.不正常运行方式答复错误!正确答案：B确定具有比率制动特性差动保护的动作值时可以不考虑以下哪种因素？保藏A.电流互感器二次回路断线的影响；B.外部故障时的最大不平衡电流的影响；C.变压器连接组别的影响；D.励磁涌流的影响；答复错误!正确答案：B与低电压启动过电流保护相比较，复合电压启动过电流保护中什么元件的灵敏度有所提高？保藏A.阻抗元件；B.功率方向元件；C.电压元件；D.电流元件；答复错误!正确答案：C当主保护拒动时，应当由什么保护动作? 保藏A.断路器失灵保护B.近后备C.其它保护D.远后备答复错误!正确答案：B瓦斯保护的保护范围包括：保藏A.出线套管；B.油箱外部；C.变压器引下线；D.油箱内部；答复错误!正确答案：D三绕组变压器的后备保护一般至少承受几个时间元件？保藏A.１B.２C.３D.４答复错误!正确答案：B高频保护中，阻波器的主要功能是：保藏A.阻负荷电流B.阻工频电流C.阻低频电流D.阻高频电流答复错误!正确答案：D线路非全相运行时，由非故障相向故障相供给的电流为：保藏A.故障电流B.负序电流C.潜供电流D.负荷电流答复错误!正确答案：C自动重合闸的成功率等于：保藏A.重合成功的次数与总的动作次数的比值；总的动作次数与重合不成功的次数的比值；C.重合不成功的次数与总的动作次数的比值；D.总的动作次数的次数与重合成功的比值；答复错误!正确答案：A母线故障开头阶段大多表现为：保藏A.两相短路接地；B.两相短路；C.单相接地；D.三相短路；答复错误!正确答案：C假设以工频50 赫兹沟通为基准，线路长度为L 时，高频信号传输的延迟角度应当是多少度？保藏7B.15C.0.06D.22答复错误!正确答案：C能够以尽可能短的时限切除线路全长范围内的任一点故障的保护称为：保藏A.断路器失灵保护B.主保护C.远后备D.近后备答复错误!正确答案：B当本地保护或断路器拒动时，应当由什么保护动作?A.信号保护B.远后备C.近后备D.主保护答复错误!正确答案：B自动重合闸装置在以下哪种状况下应当启动重合？保藏A.值班人员手动操作断开断路器；B.值班人员手动操作投入断路器但随即又被保护跳开；C.断路器气压或液压降低；D.线路故障保护动作或断路器误动；答复错误!正确答案：D故障切除时间等于：保藏A.断路器的动作时间B.保护的整定时间C.保护的固有动作时间D.保护装置和断路器动作时间的总和答复错误!正确答案：D 自动重合闸后加速一般适用于以下哪种状况？保藏A.110kV 及以上电压等级线路；B.系统发生永久性故障；C.35kV 及以下电压等级线路；D.系统发生瞬时性故障；答复错误!正确答案：A电流比相式母线保护的灵敏度只与以下哪个因素有关？保藏A.各支路电流的相位；B.各支路电流的幅值；C.各支路电压的相位；D.各支路电压的幅值；答复错误!正确答案：A抱负状况下，正常运行及外部故障时，纵联电流保护中差动回路的电流：保藏A.为0B.为负荷电流C.为故障点电流的总和D.为电容电流答复错误!正确答案：A变压器后备保护动作时，首先跳开的断路器是：保藏A.分段或母联；B.电源侧；C.本侧；D.相邻线路；答复错误!正确答案：A对于大型发电机，一般无例外的要设置什么样的定子绕组接地保护？保藏A.反映零序电压；B.100 ％；C.反映三次谐波；反映零序电流；答复错误!正确答案：B在不需要动作时保护不误动，保护范围内发生应当动作的故障时不拒动的特性是指保护的。

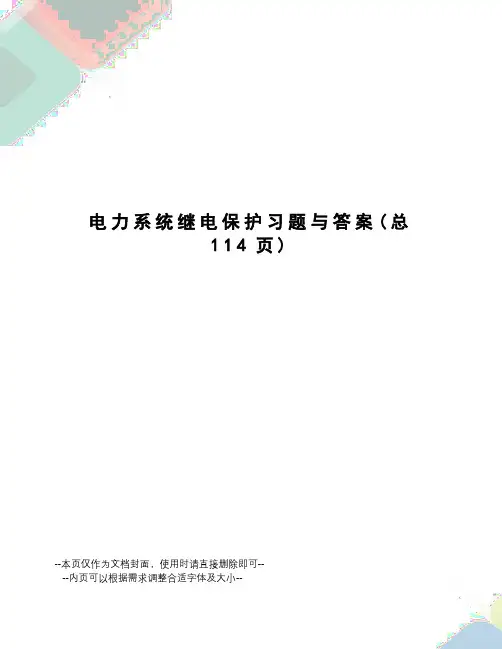

电力系统继电保护习题与答案(总114页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--绪论一、填空题：1、继电保护动作的_________是指保护装置动作时，仅将故障元件从电力系统中切除，使停电范围尽量缩小，以保证系统中的无故障部分仍能继续安全运行。

1、选择性2、在继电保护整定计算中，通常要考虑系统的_______、_________两种极端运行方式。

2、最大最小3、电力系统整定计算时不考虑过渡电阻的短路，称为___________短路。

3、金属性4、输电线路的短路可分为___________、____________两类。

4、相间短路接地短路5、短路时总要伴随产生很大的_________，同时使系统中______降低。

5、短路电流电压6、反应整个被保护元件上的故障，并能以最短的时限有选择地切除故障的保护称为_____。

6、主保护7、一般来说，按预先整定的输入量动作，并具有电路控制功能的元件称为_________。

7、继电器8、如继电保护装置误动跳闸，且经远方跳闸装置使对侧断路器跳闸，则只对误动装置进行评价，对装置不予评价。

8、远方跳闸9、一次设备停电，保护装置及二次回路无工作时，保护装置可，但其跳其他运行断路器的出口连接片。

9、不停用宜断开10、高压电网继电保护的运行整定，是以保证电网的为根本目标的。

10、全局安全稳定运行11、当主保护或断路器拒动时，由相邻电力设备或相邻线路保护实现后备称之为；主保护拒动时由本设备另一套保护实现后备、断路器拒动时由断路器失灵保护实现后备称之为。

11、远后备近后备二、选择题：1、继电保护装置是由______组成的。

(A)二次回路各元件；（B）测量元件、逻辑元件、执行元件；（C）包括各种继电器、仪表回路；（D）仪表回路。

1、B2、线路继电保护装置在该线路发生故障时，能迅速将故障部分切除并______。

(A)自动重合闸一次；（B）发出信号；（C）将完好部分继续运行；（D）以上三点均正确。

绪论一、填空题：1、继电保护动作的_________是指保护装置动作时，仅将故障元件从电力系统中切除，使停电范围尽量缩小，以保证系统中的无故障部分仍能继续安全运行。

1、选择性2、在继电保护整定计算中，通常要考虑系统的_______、_________两种极端运行方式。

2、最大最小3、电力系统整定计算时不考虑过渡电阻的短路，称为___________短路。

3、金属性4、输电线路的短路可分为___________、____________两类。

4、相间短路接地短路5、短路时总要伴随产生很大的_________，同时使系统中______降低。

5、短路电流电压6、反应整个被保护元件上的故障，并能以最短的时限有选择地切除故障的保护称为_____。

6、主保护7、一般来说，按预先整定的输入量动作，并具有电路控制功能的元件称为_________。

7、继电器8、如继电保护装置误动跳闸，且经远方跳闸装置使对侧断路器跳闸，则只对误动装置进行评价，对装置不予评价。

8、远方跳闸9、一次设备停电，保护装置及二次回路无工作时，保护装置可，但其跳其他运行断路器的出口连接片。

9、不停用宜断开10、高压电网继电保护的运行整定，是以保证电网的为根本目标的。

10、全局安全稳定运行11、当主保护或断路器拒动时，由相邻电力设备或相邻线路保护实现后备称之为；主保护拒动时由本设备另一套保护实现后备、断路器拒动时由断路器失灵保护实现后备称之为。

11、远后备近后备二、选择题：1、继电保护装置是由______组成的。

(A)二次回路各元件；（B）测量元件、逻辑元件、执行元件；（C）包括各种继电器、仪表回路；（D）仪表回路。

1、B2、线路继电保护装置在该线路发生故障时，能迅速将故障部分切除并______。

(A)自动重合闸一次；（B）发出信号；（C）将完好部分继续运行；（D）以上三点均正确。

2、B3、继电器按其结构形式分类，目前主要有______。

(A)测量继电器和辅助继电器；（B）电流型和电压型继电器；（C）电磁型、感应型、整流型和静态型；（D）启动继电器和出口继电器。

电力系统继电保护试题以及答案一、单项选择题（本大题共15小题，每小题1分,共15分）在每小题列出的四个备选项中只有一个是符合题目要求的,请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1．过电流继电器的返回系数(B）A．等于0 B．小于1C．等于1 D．大于12．限时电流速断保护的灵敏系数要求(B)A．大于2 B．大于1.3～1.5C．大于1。

2 D．大于0.853．在中性点非直接接地电网中，由同一变电所母线引出的并列运行的线路上发生两点异相接地短路，采用不完全星形接线保护的动作情况是（A）A．有机会只切除一条线路 B．有机会只切除一条线路C．100%切除两条故障线路 D．不动作即两条故障线路都不切除4．在双侧电源系统中,采用方向元件是为了提高保护的（D)A．方向性 B．可靠性C．灵敏性 D．选择性5．在中性点直接接地电网中,零序功率方向继电器采用的接线方式是（D）A．90°接线 B．30、3C.—3、-3D．—30、36．正方向出口相间短路，存在动作“死区”的阻抗继电器是(D)A．全阻抗继电器 B．方向阻抗继电器C．偏移特性阻抗继电器D．上抛圆阻抗继电器7．在中性点直接接地系统中,反应接地短路的阻抗继电器接线方式是（D）A．0°接线 B．90°接线C．30、3D．A、A+3零序补偿电流的接线方式8．由于过渡电阻的存在，一般情况下使阻抗继电器的（A）A．测量阻抗增大，保护范围减小 B．测量阻抗增大，保护范围增大C．测量阻抗减小,保护范围减小 D．测量阻抗减小，保护范围增大9．在距离保护的Ⅰ、Ⅱ段整定计算中乘以一个小于1的可靠系数,目的是为了保证保护动作的(A）A．选择性 B．可靠性C．灵敏性 D．速动性10．在校验距离Ⅲ段保护远后备灵敏系数时，分支系数取最大值是为了满足保护的（C）A．选择性 B．速动性C．灵敏性 D．可靠性11．距离Ⅲ段保护，采用方向阻抗继电器比采用全阻抗继电器（A）A．灵敏度高 B．灵敏度低C．灵敏度一样 D．保护范围小12．高频阻波器的作用是（C）A．限制短路电流 B．防止工频电流窜越C．防止高频电流窜越 D．补偿接地电流13．对于Y，d11接线变压器，为保证正常运行时差动回路两臂的电流相等,应使变压器Y侧电流互感器变比（B)B．增大倍A．等于变压器变比nTC．减少倍 D．增大3倍14．发电机横差保护的作用是（A）A．保护定子绕组匝间短路 B．保护定子绕组相间短路C．保护定子绕组接地短路 D．保护转子绕组一点接地故障15．对于大型发电机，反应转子表层过热的主保护是（C）A．低电压起动的过电流保护 B．复合电压起动的过电流保护C．负序电流保护 D．阻抗保护二、填空题（本大题共23小题，每小题1分，共23分）请在每小题的空格中填上正确答案。

电力系统继电保护试题以及答案 一、单项选择题（本大题共15小题，每小题1分，共15分）在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1．过电流继电器的返回系数（B ）A ．等于0B ．小于1C ．等于1D ．大于12．限时电流速断保护的灵敏系数要求（B ）A ．大于2B ．大于1.3~1.5C ．大于1.2?D ．大于0.853．在中性点非直接接地电网中,由同一变电所母线引出的并列运行的线路上发生两点异相接地短路,采用不完全星形接线保护的动作情况是（A ）A ．有机会只切除一条线路B ．有机会只切除一条线路C ．100%切除两条故障线路D ．不动作即两条故障线路都不切除4．在双侧电源系统中,采用方向元件是为了提高保护的（D ）A ．方向性?B ．可靠性C ．灵敏性D ．选择性5．在中性点直接接地电网中,零序功率方向继电器采用的接线方式是（D ）A ．90°接线B ．30、30 C.-3、-3 D ．-30、306．正方向出口相间短路,存在动作“死区”的阻抗继电器是（D ）A ．全阻抗继电器B ．方向阻抗继电器C ．偏移特性阻抗继电器 ?D ．上抛圆阻抗继电器7．在中性点直接接地系统中，反应接地短路的阻抗继电器接线方式是（D ）A ．0°接线B ．90°接线C ．30、30D ．A 、A +30零序补偿电流的接线方式8．由于过渡电阻的存在，一般情况下使阻抗继电器的（A ）A ．测量阻抗增大，保护范围减小B ．测量阻抗增大，保护范围增大C ．测量阻抗减小，保护范围减小D ．测量阻抗减小，保护范围增大9．在距离保护的Ⅰ、Ⅱ段整定计算中乘以一个小于1的可靠系数，目的是为了保证保护动作的（A ）A ．选择性B ．可靠性C ．灵敏性D ．速动性10．在校验距离Ⅲ段保护远后备灵敏系数时，分支系数取最大值是为了满足保护的（C）A．选择性 B．速动性C．灵敏性 D．可靠性11．距离Ⅲ段保护，采用方向阻抗继电器比采用全阻抗继电器（A）A．灵敏度高 B．灵敏度低C．灵敏度一样? D．保护范围小12．高频阻波器的作用是(C）A．限制短路电流 B．防止工频电流窜越C．防止高频电流窜越? D．补偿接地电流13．对于Y，d11接线变压器，为保证正常运行时差动回路两臂的电流相等，应使变压器Y 侧电流互感器变比（B）B．增大倍A．等于变压器变比nTC．减少倍 D．增大3倍14．发电机横差保护的作用是（A）A．保护定子绕组匝间短路 B．保护定子绕组相间短路C．保护定子绕组接地短路 D．保护转子绕组一点接地故障15．对于大型发电机，反应转子表层过热的主保护是（C）A．低电压起动的过电流保护 B．复合电压起动的过电流保护C．负序电流保护 D．阻抗保护二、填空题（本大题共23小题，每小题1分，共23分）?????? 请在每小题的空格中填上正确答案。

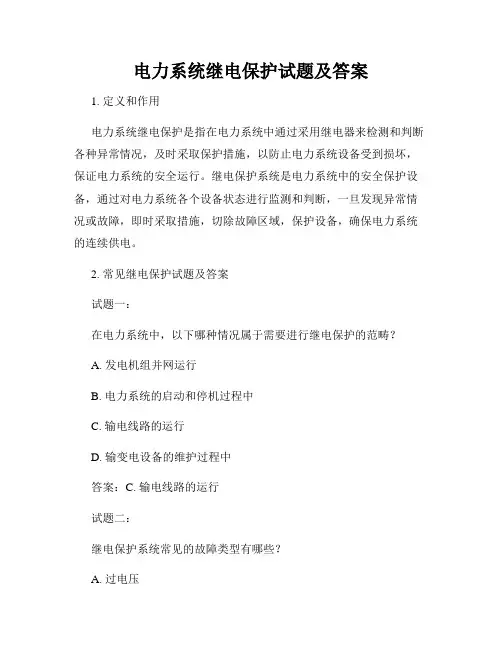

电力系统继电保护试题及答案1. 定义和作用电力系统继电保护是指在电力系统中通过采用继电器来检测和判断各种异常情况，及时采取保护措施，以防止电力系统设备受到损坏，保证电力系统的安全运行。

继电保护系统是电力系统中的安全保护设备，通过对电力系统各个设备状态进行监测和判断，一旦发现异常情况或故障，即时采取措施，切除故障区域，保护设备，确保电力系统的连续供电。

2. 常见继电保护试题及答案试题一：在电力系统中，以下哪种情况属于需要进行继电保护的范畴？A. 发电机组并网运行B. 电力系统的启动和停机过程中C. 输电线路的运行D. 输变电设备的维护过程中答案：C. 输电线路的运行试题二：继电保护系统常见的故障类型有哪些？A. 过电压B. 欠电压C. 过流D. 短路E. 接地故障答案：A. 过电压, C. 过流, D. 短路, E. 接地故障试题三：在电力系统继电保护中，常见的继电器类型有哪些？A. 过电流继电器B. 跳闸继电器C. 欠电压继电器D. 过压继电器E. 差动继电器答案：A. 过电流继电器, B. 跳闸继电器, C. 欠电压继电器, D. 过压继电器, E. 差动继电器试题四：描述一下继电保护系统的工作原理。

答案：继电保护系统通过与电力系统中的设备连接并监测其工作状态，定期检查电流、电压、频率等参数。

当系统设备出现异常情况时，继电保护系统会及时发出警报，并采取保护措施。

常见的保护措施包括切除故障区域、跳闸操作等。

继电保护系统依靠连线和电子计算技术进行操作，并能在电力系统出现故障时迅速做出反应，确保电力系统设备和人员的安全。

3. 总结电力系统继电保护是保证电力系统安全运行的重要措施之一。

合理的继电保护系统能够对电力系统中的各种异常情况进行及时判断和保护，保证电力系统设备的安全运行。

熟悉继电保护的基本知识和常见试题有助于工程师在实际工作中更好地应用继电保护技术，提高电力系统的可靠性和安全性。

《电力系统继电保护原理》期末考试试题及详细答案一、填空题（每空1分，共18分）1、电力系统发生故障时，继电保护装置应将 部分切除，电力系统出现不正常工作时，继电保护装置一般应 。

2、继电保护的可靠性是指保护在应动作时 ，不应动作时 。

3、瞬时电流速断保护的动作电流按大于本线路末端的 整定，其灵敏性通常用 来表示。

4、距离保护是反应 的距离，并根据距离的远近确定 的—种保护。

5、偏移圆阻抗继电器、方向圆阻抗继电器和全阻抗继电器中，受过渡电阻的影响最大，受过渡电阻的影响最小。

6、线路纵差动保护是通过比较被保护线路首末端电流的 和 的原理实现的，因此它不反应 。

7、在变压器的励磁涌流中，除有大量的直流分量外，还有大量的 分量，其中以 为主。

8、目前我国通常采用以下三种方法来防止励磁涌流引起纵差动保护的误动，即，和 。

二、单项选择题（每题1分，共12分） 1、电力系统最危险的故障是（ ）。

（A ）单相接地 （B ）两相短路 （C ）三相短路 2、继电保护的灵敏系数sen K 要求（ ）。

（A ）1sen K < （B ）1sen K = （C ）1sen K >3、定时限过电流保护需要考虑返回系数，是为了（ ）。

（A ）提高保护的灵敏性 （B ）外部故障切除后保护可靠返回 （C ）解决选择性4、三段式电流保护中，保护范围最小的是（ ）（A ）瞬时电流速断保护 （B ）限时电流速断保护 （C ）定时限过电流保护5、三种圆特性的阻抗继电器中， （ ）既能测量故障点的远近，又能判别故障方向（A ）全阻抗继电器； （B ）方向圆阻抗继电器； （C ）偏移圆阻抗继电器6、有一整定阻抗为860set Z =∠︒Ω的方向圆阻抗继电器，当测量阻抗430m Z =∠︒Ω时，该继电器处于（ ）状态。

（A ）动作 （B ）不动作 （C ）临界动作7、考虑助增电流的影响，在整定距离保护II 段的动作阻抗时，分支系数应取（ ）。

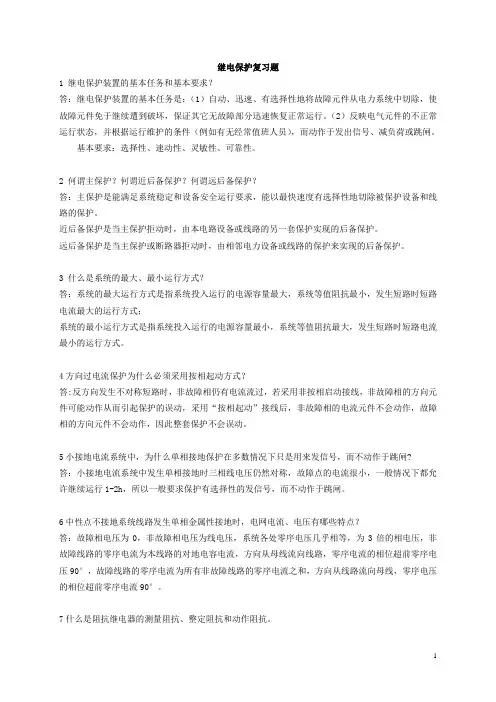

继电保护复习题1 继电保护装置的基本任务和基本要求？答：继电保护装置的基本任务是：（1）自动、迅速、有选择性地将故障元件从电力系统中切除，使故障元件免于继续遭到破坏，保证其它无故障部分迅速恢复正常运行。

（2）反映电气元件的不正常运行状态，并根据运行维护的条件（例如有无经常值班人员），而动作于发出信号、减负荷或跳闸。

基本要求：选择性、速动性、灵敏性、可靠性。

2 何谓主保护？何谓近后备保护？何谓远后备保护？答：主保护是能满足系统稳定和设备安全运行要求，能以最快速度有选择性地切除被保护设备和线路的保护。

近后备保护是当主保护拒动时，由本电路设备或线路的另一套保护实现的后备保护。

远后备保护是当主保护或断路器拒动时，由相邻电力设备或线路的保护来实现的后备保护。

3 什么是系统的最大、最小运行方式？答：系统的最大运行方式是指系统投入运行的电源容量最大，系统等值阻抗最小，发生短路时短路电流最大的运行方式；系统的最小运行方式是指系统投入运行的电源容量最小，系统等值阻抗最大，发生短路时短路电流最小的运行方式。

4方向过电流保护为什么必须采用按相起动方式？答:反方向发生不对称短路时，非故障相仍有电流流过，若采用非按相启动接线，非故障相的方向元件可能动作从而引起保护的误动，采用“按相起动”接线后，非故障相的电流元件不会动作，故障相的方向元件不会动作，因此整套保护不会误动。

5小接地电流系统中，为什么单相接地保护在多数情况下只是用来发信号，而不动作于跳闸?答：小接地电流系统中发生单相接地时三相线电压仍然对称，故障点的电流很小，一般情况下都允许继续运行1-2h，所以一般要求保护有选择性的发信号，而不动作于跳闸。

6中性点不接地系统线路发生单相金属性接地时，电网电流、电压有哪些特点？答：故障相电压为0，非故障相电压为线电压，系统各处零序电压几乎相等，为3倍的相电压，非故障线路的零序电流为本线路的对地电容电流，方向从母线流向线路，零序电流的相位超前零序电压90°，故障线路的零序电流为所有非故障线路的零序电流之和，方向从线路流向母线，零序电压的相位超前零序电流90°。

电力系统继电保护试题答案一、选择题1. 电力系统继电保护的主要目的是（）。

A. 提高电力系统的供电可靠性B. 保证电力系统的安全稳定运行C. 优化电力系统的能源分配D. 减少电力系统的运行成本答案：B2. 以下哪种保护不属于继电保护的基本类型？（）。

A. 过电流保护B. 差动保护C. 距离保护D. 功率因数保护答案：D3. 差动保护的原理是根据（）来检测故障。

A. 电流的相位差B. 电压的幅值差C. 进出电路的电流平衡D. 电阻的变化答案：C4. 在电力系统中，距离保护的主要优点是（）。

A. 可以保护线路的全长B. 动作速度快C. 可以进行选择性切除故障D. 需要的设备简单答案：C5. 过电压保护装置的作用是（）。

A. 防止系统过载B. 限制短路电流C. 保护设备免受绝缘损坏D. 维持系统电压稳定答案：C二、判断题1. 继电保护装置只有在检测到异常情况时才会动作。

（正确）2. 差动保护可以用于电动机的保护，因为它对内部故障非常敏感。

（正确）3. 距离保护是一种非选择性保护，它不能区分近端故障和远端故障。

（错误）4. 过电流保护装置通常具有时间延迟特性，以区分瞬时电流冲击和持续过载。

（正确）5. 所有类型的继电保护都应具备可靠的选择性，以确保系统在发生故障时只切除故障部分。

（正确）三、简答题1. 简述继电保护的基本原理。

答：继电保护的基本原理是通过检测电力系统中的电流、电压、相位等参数，与设定的保护值进行比较。

当检测到的参数超出正常运行范围时，保护装置将发出信号，通过断路器或其他开关设备切除故障部分，从而保护电力系统的安全稳定运行。

2. 说明差动保护和过电流保护的主要区别。

答：差动保护是基于电路进出电流的平衡原理工作的，它对被保护设备内部和外部的故障都有反应。

而过电流保护则是基于电流大小的保护，只有当电流超过设定值时才会动作，它主要用于检测电路中的过载和短路故障。

3. 距离保护是如何实现选择性切除故障的？答：距离保护通过测量电压和电流的比值（即阻抗）来判断故障位置。

电力系统继电保护试题以及答案(1)概要一、填空题1.对动作于跳闸的继电保护，在技术上一般应满足四个基本要求：准确性、可靠性、高速性和选择性。

2.过电流继电器的启动电流返回电流，其返回系数为1.3.后备保护包括过电流保护和跳闸保护。

4.运行中应特别注意电流互感器二次侧不能开路；电压互感器二次侧不能短路。

5.三段式电流保护中，第一段灵敏度最高，第三段灵敏度最低。

6.中性点可接地或不接地运行变压器的接地后备保护由零序电流保护和跳闸保护组成。

7.阻抗继电器的精确动作电流是指使动作阻抗降为零时对应的测量电流。

8.采用单相自动重合闸的线路上发生单相短路故障时，由继电保护动作跳开，经一定时间延时后重合，若不成功再跳开。

9.变压器纵差动保护需要进行接线校核和接地电阻测试，以使正常运行时流入到差动回路中的电流为零。

10.发电机单元件横差动保护能够反应故障、开关误操作和单侧接地故障。

11.按照母线差动保护装置差电流回路输入阻抗的大小，可将其分为高阻抗型、低阻抗型。

12.对于元件固定连接的双母线电流差动保护，当固定连接方式破坏时，任一母线上的故障将切除差动保护。

13.输入到微机保护装置中的电流互感器二次电流信号，可通过变比变换或电流互感器变比设置，将其转换为满足模数转换器输入范围要求的电压信号。

14.中性点直接接地系统发生短路故障后，相对于地的故障分量电压最大，正序故障分量为零。

15.设采样周期为Ts=5/3ms，则差分滤波器y(n)=x(n)-x(n-12)能够滤除6次谐波。

二、XXX答题1.反应输电线路一侧电气量变化的保护有过电流保护、零序保护、接地保护等；反应输电线路两侧电气量变化的保护有差动保护、方向元件保护等。

两者的区别在于保护范围不同，前者只保护一侧，后者保护两侧。

2.选相元件在距离保护中的作用有相位比较、距离计算等。

3.闭锁式方向纵联保护动作于跳闸的条件是在保护范围内检测到故障电流，并且故障电流方向与保护方向一致。

一、填空题（每空1分，共18分）1、电力系统发生故障时，继电保护装置应将部分切除，电力系统出现不正常工作时，继电保护装置一般应。

2、继电保护的可靠性是指保护在应动作时，不应动作时。

3、瞬时电流速断保护的动作电流按大于本线路末端的整定，其灵敏性通常用来表示。

4、距离保护是反应的距离，并根据距离的远近确定的—种保护。

5、偏移圆阻抗继电器、方向圆阻抗继电器和全阻抗继电器中，受过渡电阻的影响最大，受过渡电阻的影响最小。

6、线路纵差动保护是通过比较被保护线路首末端电流的和的原理实现的，因此它不反应。

7、在变压器的励磁涌流中，除有大量的直流分量外，还有大量的分量，其中以为主。

8、目前我国通常采用以下三种方法来防止励磁涌流引起纵差动保护的误动，即，和。

二、单项选择题（每题1分，共12分）1、电力系统最危险的故障是（）。

（A）单相接地（B）两相短路（C）三相短路2、继电保护的灵敏系数Ksen要求（）。

（A）sen （B）sen （C）sen3、定时限过电流保护需要考虑返回系数，是为了（）。

（A）提高保护的灵敏性（B）外部故障切除后保护可靠返回（C）解决选择性4、三段式电流保护中，保护范围最小的是（）（A）瞬时电流速断保护（B）限时电流速断保护（C）定时限过电流保护5、三种圆特性的阻抗继电器中，（）既能测量故障点的远近，又能判别故障方向（A）全阻抗继电器；（B）方向圆阻抗继电器；（C）偏移圆阻抗继电器6、有一整定阻抗为set的方向圆阻抗继电器，当测量阻抗Zm=4∠30︒Ω时，该继电器处于（）状态。

（A）动作（B）不动作（C）临界动作7、考虑助增电流的影响，在整定距离保护II段的动作阻抗时，分支系数应取（）。

（A）大于1，并取可能的最小值（B）大于1，并取可能的最大值（C）小于1，并取可能的最小值8、从减小系统振荡的影响出发，距离保护的测量元件应采用（）。

（A）全阻抗继电器；（B）方向圆阻抗继电器；（C）偏移圆阻抗继电器9、被保护线路区内短路并伴随通道破坏时，对于相差高频保护（）（A）能正确动作（B）可能拒动（C）可能误动10、如图1所示的系统中，线路全部配置高频闭锁式方向纵联保护，k点短路，若A-B线路通道故障，则保护1、2将（）。

电力系统继电保护习题与答案一、填空题：1、继电爱护动作的__选择性__是指爱护装置动作时，仅将故障元件从电力系统中切除，使停电范畴尽量缩小，以保证系统中的无故障部分仍能连续安全运行。

2、在继电爱护整定运算中，通常要考虑系统的____最大__、__最小____两种极端运行方式。

3、电力系统整定运算时不考虑过渡电阻的短路，称为__金属性___短路。

4、输电线路的短路可分为__相间___、___接地___两类。

5、短路时总要相伴产生专门大的__短路电流__，同时使系统中_电压_降低。

6、反应整个被爱护元件上的故障，并能以最短的时限有选择地切除故障的爱护称为_主爱护_。

7、一样来说，按预先整定的输入量动作，并具有电路操纵功能的元件称为__继电器__。

8、如继电爱护装置误动跳闸，且经远方跳闸装置使对侧断路器跳闸，那么只对误动装置进行评判，对装置不予评判。

9、一次设备停电，爱护装置及二次回路无工作时，爱护装置可不跳闸，但其跳其他运行断路器的出口连接片易断开。

10、高压电网继电爱护的运行整定，是以保证电网全局的安全稳固运行为全然目标的。

11、当主爱护或断路器拒动时，由相邻电力设备或相邻线路爱护实现后备称之为远后备；主爱护拒动时由本设备另一套爱护实现后备、断路器拒动时由断路器失灵爱护实现后备称之为近后备。

二、选择题：1、继电爱护装置是由___B___组成的。

(A)二次回路各元件；〔B〕测量元件、逻辑元件、执行元件；〔C〕包括各种继电器、外表回路；〔D〕外表回路。

2、线路继电爱护装置在该线路发生故障时，能迅速将故障部分切除并___B___。

(A)自动重合闸一次；〔B〕发出信号；〔C〕将完好部分连续运行；〔D〕以上三点均正确。

3、继电器按其结构形式分类，目前要紧有___C___。

(A)测量继电器和辅助继电器；〔B〕电流型和电压型继电器；〔C〕电磁型、感应型、整流型和静态型；〔D〕启动继电器和出口继电器。

4、当系统发生故障时，正确地切断离故障点最近的断路器，是继电爱护装置的___B___的表达。

(权威版)电力系统继电保护原理试题及答案 何静松优.选电力系统继电保护一、填空题（每空1分，共18分）1、电力系统发生故障时，继电保护装置应将故障部分切除，电力系统出现不正常工作时，继电保护装置一般应发出信号。

2、继电保护的可靠性是指保护在应动作时不拒动，不应动作时不误动。

3、瞬时电流速断保护的动作电流按大于本线路末端的 最大短路电流 整定，其灵敏性通常用 保护范围的大小 来表示。

4、距离保护是反应故障点到保护安装处的距离，并根据距离的远近确定动作时间的—种保护。

5、偏移圆阻抗继电器、方向圆阻抗继电器和全阻抗继电器中， 方向圆阻抗继电器 受过渡电阻的影响最大， 全阻抗继电器 受过渡电阻的影响最小。

6、线路纵差动保护是通过比较被保护线路首末端电流的 大小 和 相位 的原理实现的，因此它不反应 外部故障 。

7、在变压器的励磁涌流中，除有大量的直流分量外，还有大量的 高次谐波 分量，其中以 二次谐波 为主。

8、目前我国通常采用以下三种方法来防止励磁涌流引起纵差动保护的误动，即 采用速饱和中间变流器， 二次谐波制动的方法 和 间断角鉴别的方法 。

二、单项选择题（每题1分，共12分） 1、电力系统最危险的故障是（ C ）。

（A ）单相接地（B ）两相短路（C ）三相短路 2、继电保护的灵敏系数sen K 要求（ C ）。

（A ）1sen K <（B ）1sen K =（C ）1sen K >3、定时限过电流保护需要考虑返回系数，是为了（ B ）。

（A ）提高保护的灵敏性 （B ）外部故障切除后保护可靠返回 （C ）解决选择性 4、三段式电流保护中，保护范围最小的是（ A ）（A ）瞬时电流速断保护（B ）限时电流速断保护（C ）定时限过电流保护5、三种圆特性的阻抗继电器中， （ B ）既能测量故障点的远近，又能判别故障方向 （A ）全阻抗继电器； （B ）方向圆阻抗继电器； （C ）偏移圆阻抗继电器6、有一整定阻抗为860set Z =∠︒Ω的方向圆阻抗继电器，当测量阻抗430m Z =∠︒Ω时，该继电器处于 （ A ）状态。

电力系统继电保护试卷以及答案一、单项选择题（本大题共15小题，每小题1分，共15分）在每小题列出地四个备选项中只有一个是符合题目要求地，请将其代码填写在题后地括号内.错选、多选或未选均无分.矚慫润厲钐瘗睞枥庑赖。

1．过电流继电器地返回系数（B）A．等于0 B．小于1C．等于1 D．大于12．限时电流速断保护地灵敏系数要求（B）A．大于2 B．大于1.3~1.5C．大于1.2 D．大于0.853．在中性点非直接接地电网中,由同一变电所母线引出地并列运行地线路上发生两点异相接地短路,采用不完全星形接线保护地动作情况是（A）聞創沟燴鐺險爱氇谴净。

A．有机会只切除一条线路 B．有机会只切除一条线路C．100%切除两条故障线路 D．不动作即两条故障线路都不切除4．在双侧电源系统中,采用方向元件是为了提高保护地（D）A．方向性 B．可靠性C．灵敏性 D．选择性5．在中性点直接接地电网中,零序功率方向继电器采用地接线方式是（D）A．90°接线 B．30、30C.-3、-3 D．-30、306．正方向出口相间短路,存在动作“死区”地阻抗继电器是（D）A．全阻抗继电器 B．方向阻抗继电器C．偏移特性阻抗继电器 D．上抛圆阻抗继电器7．在中性点直接接地系统中，反应接地短路地阻抗继电器接线方式是（D）A．0°接线 B．90°接线C．30、30 D．A、A+30零序补偿电流地接线方式8．由于过渡电阻地存在，一般情况下使阻抗继电器地（A）A．测量阻抗增大，保护范围减小 B．测量阻抗增大，保护范围增大C．测量阻抗减小，保护范围减小 D．测量阻抗减小，保护范围增大9．在距离保护地Ⅰ、Ⅱ段整定计算中乘以一个小于1地可靠系数，目地是为了保证保护动作地（A）A．选择性 B．可靠性C．灵敏性 D．速动性10．在校验距离Ⅲ段保护远后备灵敏系数时，分支系数取最大值是为了满足保护地（C）A．选择性 B．速动性C．灵敏性 D．可靠性11．距离Ⅲ段保护，采用方向阻抗继电器比采用全阻抗继电器（A）A．灵敏度高 B．灵敏度低C．灵敏度一样 D．保护范围小12．高频阻波器地作用是(C）A．限制短路电流 B．防止工频电流窜越C．防止高频电流窜越 D．补偿接地电流13．对于Y，d11接线变压器，为保证正常运行时差动回路两臂地电流相等，应使变压器Y侧电流互感器变比（B）残骛楼諍锩瀨濟溆塹籟。
