环氧沥青钢桥面铺装施工方案一、项目背景及概况钢桥面是大型桥梁结构中的一部分，用于承载车辆通行。
环氧沥青是一种高性能的桥面铺装材料，具有优异的耐磨、耐腐蚀、抗滑等性能。
本方案旨在介绍环氧沥青钢桥面铺装的施工流程和要点。
二、施工准备1.施工材料准备：环氧沥青、胶结料、骨料、固化剂等；2.施工设备准备：摊铺机、压路机、洒水车、喷洒机等；3.施工人员准备：项目经理、技术员、施工人员等；4.施工区域清理：清理施工区域内的杂物和污染物。
三、施工工艺流程1.预处理：在施工区域铺设防水层，保证施工区域内的潮湿度适宜；2. 喷涂底涂：将环氧沥青底涂均匀喷涂在钢桥面上，厚度控制在2mm左右；3. 铺设砂浆层：将胶结料和骨料混合，用摊铺机将混合料均匀地摊铺在底涂层上，厚度控制在5mm左右；4. 覆盖防滑层：将环氧沥青与固化剂混合均匀，使用摊铺机将混合料均匀地摊铺在砂浆层上，厚度控制在3mm左右；5.路面整平：使用摊铺机将铺装层进行整平，确保路面平整度符合要求；6.压实路面：使用压路机对铺装层进行压实，提高路面的密实度；7.沥青养护：对铺装层进行适当的养护，保证环氧沥青的性能发挥到位。
四、施工要点1.施工过程中要保证施工材料的质量，避免出现劣质材料导致路面质量问题；2.施工前要进行充分的工艺预演和施工技术培训，确保施工人员具备足够的技术水平；3.施工过程中要注意环境保护，避免对周边环境造成污染；4.施工结束后要进行质量检验，确保施工质量符合规定标准；5.施工过程中要遵守相关的安全操作规程，确保施工人员的人身安全。
五、施工安全措施1.钢桥面施工区域要进行有效的隔离和警示，确保施工区域内的安全；2.施工过程中要提供足够的劳动防护用品，包括安全帽、防护眼镜、防护手套等；3.施工现场要设置专人负责安全管理，及时处理各类安全事故和紧急情况；4.施工人员要严格按照施工规范操作，杜绝走穴、乱堆、乱挖等违规行为。
六、施工进度控制1.制定详细的施工计划，明确每个施工阶段的工期和任务内容；2.制定周密的供应计划，保证施工材料的及时供应；3.加强施工管理，提高施工效率，确保工期的顺利实施。
一、钢桥面铺装总述1.大跨径钢桥桥面铺装问题研究，王姣兰，国外建材科技大跨径桥梁的钢桥面铺装一直是一个国际性的难题,其原因在于钢桥面的刚度较小,变形较大,要求沥青铺装具有良好的变形随从形;铺装层受力复杂,受温度的影响很严重,尤其是在水平剪应力的作用下,铺装层易于产生各种变形破坏。
概括地说,钢桥面铺装应具备以下基本性能:1) 应具备良好的疲劳抗开裂性能以承受反复复杂变形。
2) 应具备优良高温稳定性,以满足高达70 ℃的高温使用要求。
3) 完善的防排水体系。
以保证钢板不受侵蚀。
4) 良好的层间结合,保证铺装与桥面板的协同作用。
5) 对钢板变形良好的追从性,以适应钢板变形。
6) 良好的平整度与抗滑性能。

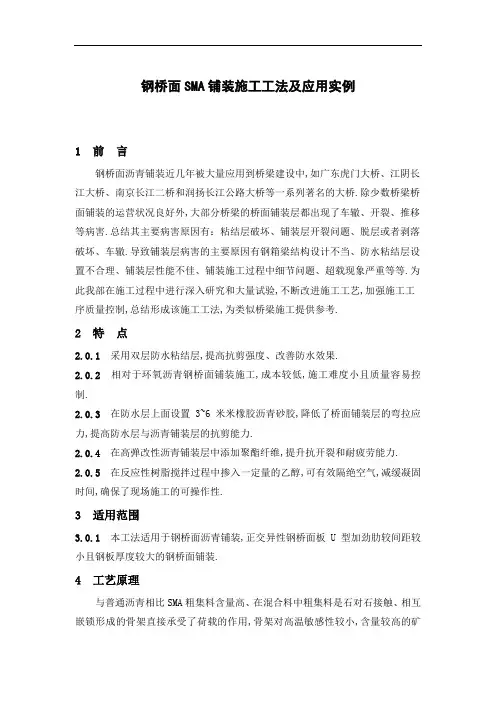

钢桥面铺装方案多种多样,就目前来看,钢桥面使用的沥青铺装,主要有浇筑式沥青混凝土、环氧改性沥青混凝土、沥青玛蹄脂碎石(SMA) 。
这3 种铺装材料在材料组成、性能、施工工艺上有很大的区别。
浇筑式沥青混凝土( Gussasphalt ) 源于英国,主要在英联邦国家得到应用。
沥青玛蹄脂混合料(SMA) 源于德国,并在日本和中国得到较普遍的应用。
两者的共同特点是2 阶段高温拌和,拌制的混合料具有一定流动性,浇筑式摊铺(不需要碾压) ,一般使用天然硬质沥青(德国也已开始使用聚合物改性沥青) ,混合料组成相近,混合料结构的强度形成原理一致,但拌制工艺略有区别。
环氧沥青是将环氧树脂加入沥青中,经与固化剂发生固化反应,形成不可逆的固化物,这种材料从根本上改变了沥青的热塑性质,而赋予沥青完全新的优良的物理力学性质。
从选用的材料和施工方法角度出发,目前国外桥面铺装方案主要有以下3 大类:1) 单层铺装结构以英国的浇筑式混合料为代表,在英国、法国、丹麦、瑞典等国应用较广,国内的江阴长江大桥与香港青马大桥采用了这种方案。
这种单层体系通常为45 cm 厚,对于高低温季节差异并不是很大的欧洲国家来说是较为适宜的。
对于我国高温地区不合适,如江阴长江大桥采用此结构后,出现了严重的车辙。

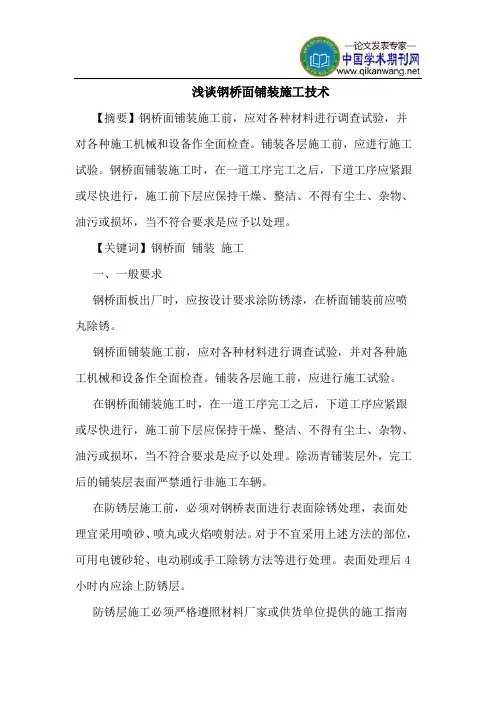

浅谈钢桥面铺装施工技术【摘要】钢桥面铺装施工前，应对各种材料进行调查试验，并对各种施工机械和设备作全面检查。
铺装各层施工前，应进行施工试验。
钢桥面铺装施工时，在一道工序完工之后，下道工序应紧跟或尽快进行，施工前下层应保持干燥、整洁、不得有尘土、杂物、油污或损坏，当不符合要求是应予以处理。
【关键词】钢桥面铺装施工一、一般要求钢桥面板出厂时，应按设计要求涂防锈漆，在桥面铺装前应喷丸除锈。
钢桥面铺装施工前，应对各种材料进行调查试验，并对各种施工机械和设备作全面检查。
铺装各层施工前，应进行施工试验。
在钢桥面铺装施工时，在一道工序完工之后，下道工序应紧跟或尽快进行，施工前下层应保持干燥、整洁、不得有尘土、杂物、油污或损坏，当不符合要求是应予以处理。
除沥青铺装层外，完工后的铺装层表面严禁通行非施工车辆。
在防锈层施工前，必须对钢桥表面进行表面除锈处理，表面处理宜采用喷砂、喷丸或火焰喷射法。
对于不宜采用上述方法的部位，可用电镀砂轮、电动刷或手工除锈方法等进行处理。
表面处理后4小时内应涂上防锈层。
防锈层施工必须严格遵照材料厂家或供货单位提供的施工指南进行，施工指南应包括施工温度和温度条件，材料组分混合比例和混合使用时间、施工方法和机具要求等，涂抹厚度应符合设计要求。
当防锈层为工厂涂布时，在钢梁架设并焊接螺栓栓接好后，对钢桥面板焊接或栓接部位应重新喷砂或用其它方法进行处理，再补补涂上防锈层。
二、防水层的施工防水层施工应符合下列要求：防水层涂层，包括防水层与防锈层间的粘结力，其试验结果应符合设计要求。
施工时气温和湿度应符合材料厂家提出的要求。
树脂防水层宜采用无气喷涂设备喷涂，沥青防水层宜采有沥青洒布车洒布，对于小面积施工，可采用滚涂和刷涂法施工。
防水层材料为多组分现场反应性树脂时，各组分必须按正确的比例混合，并应脚板均匀，材料拌制好后必须立即喷涂，且应边施工边搅拌，对于超过混合使用时间的材料不得采用。
分层涂布时，上层的施工必须在下层防水膜硬化后进行。
宁河县光明路蓟运河大桥工程钢桥面铺装施工方案编制：审批：山东省公路桥梁建设有限公司宁河县光明路蓟运河大桥项目经理部二〇一五年三月山东省公路桥梁建设有限公司钢桥面铺装施工方案目录第一章、工程概况及工期安排 .......................................... - 1 -一、工程概况 (1)二、本工程总体实施计划 (2)第二章、施工组织结构和资源配备情况 .................................. - 2 -一、施工组织机构及人员配备 (2)二、材料供应与机械设备投入 (2)第三章、主要工程项目的施工方案、方法与技术措施....................... - 4 -一、浇注和高弹改性沥青混凝土原材料 (4)1、集料的技术指标................................................. - 4 -2、矿粉的技术指标................................................. - 5 -3、天然砂技术指标................................................. - 5 -4、沥青材料技术指标............................................... - 5 -二、机具设备 (7)三、混合料配合比设计 (7)四、浇注式沥青混合料的铺注工艺 ...................................... - 9 -1、甲基丙烯酸树脂钢桥面粘结层施工................................ - 9 -2、防、排水施工................................................. - 10 -3、浇注式沥青混凝土施工......................................... - 10 -4、浇注施工工序控制重点及措施................................... - 17 -五、上面层改性沥青混凝土施工 ....................................... - 18 -1、改性沥青混凝土施工工艺....................................... - 18 -2、施工工序和控制方法........................................... - 18 -3、改性沥青施工工序控制重点及措施............................... - 21 -4、 SMA10排水方案设计............................................ - 21 -六、铺装施工期间的管理措施 ......................................... - 21 -七、质量标准....................................................... - 22 -1、基本要求...................................................... - 22 -2、检验项目...................................................... - 22 -山东省公路桥梁建设有限公司 钢桥面铺装施工方案- 1 - 第一章、工程概况及工期安排一、工程概况本工程主体结构为空间扭转索面独塔斜拉桥，主墩布置在蓟运河河中心。

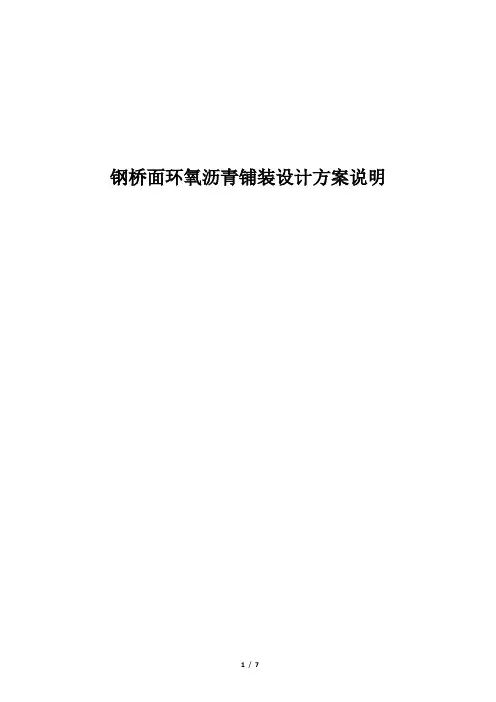

钢桥面环氧沥青铺装设计方案说明目录一、钢桥面铺装的特性及性能要求 (3)1.1钢桥面铺装的特性及性能要求 (3)1.2钢桥面铺装的基本性能要求 (3)1.3 合理的钢桥面铺装结构 (3)1.4钢桥面铺装各层的作用和要求 (4)二、推荐的钢桥面铺装方案 (4)2.1双层环氧沥青混凝土铺装结构 (4)2.1.1铺装结构 (4)2.1.2方案说明 (5)2.1.3 方案特点 (5)2.1.4方案适用领域 (6)2.2 环氧沥青+SMA复合铺装结构 (6)2.2.1铺装结构 (6)2.2.2方案说明 (6)2.2.3 方案特点 (6)2.2.4方案适用领域 (7)2.3 方案典型工程 (7)钢桥面铺装设计方案一、钢桥面铺装的特性及性能要求1.1 钢桥面铺装的特性1）钢桥面铺装的特点（1）钢桥面沥青混合料铺装没有公路沥青混凝土路表面具有的路基与基层结构，它直接铺筑在钢桥面板上。
因此，桥面铺装处于变形大而复杂的钢板上，钢桥面板本身的变形、位移、振动等都直接影响铺装层的工作状态。
（2）除正常铺装层自身温度变化之外，钢桥结构的每日和季节性温度变化严重影响铺装层的变形，钢桥面板的导热系数要远大于其他土工材料。
（3）桥面铺装层的受力模式与一般沥青混凝土路面的受力模式不同。
（4）在设置纵隔板的正交异性钢桥面铺装体系中，纵隔板上方铺装层表面易形成更明显的应力集中，出现的最大拉应力或拉应变往往超过加劲肋和横隔板上方铺装层表面出现的最大拉应力或拉应变，从而该处在荷载、外界环境等的作用下产生纵向裂缝等破坏。
2）钢桥面板对防腐要求极高；3）钢桥面铺装的使用条件往往更加恶劣。
1.2钢桥面铺装层材料的基本要求1）较高的铺装层强度；2）优良的高温稳定性、低温抗裂性；3）较好的耐久性，即较好的抗老化性、水稳定性和耐疲劳特性；4）优良的适应钢桥面板复杂的变形，即优良的变形能力；5）良好的防水防渗透性能；6）铺装层必须有与钢板由良好的黏结性能。
钢桥面铺装标准一、引言钢桥面铺装是保护钢桥面免受车辆磨耗、防止桥面生锈、提高桥梁使用寿命的重要措施。
为了确保钢桥面铺装的质量和使用效果，本文将介绍钢桥面铺装的标准。
二、铺装材料要求1.铺装材料应具有良好的耐磨性、抗滑性、耐腐蚀性、抗老化和抗疲劳性能。
2.铺装材料应符合设计要求，具备相应的质量证明文件和进场检验报告。
3.铺装材料应按照规定进行存储和使用，避免受到污染和损坏。
三、铺装设计要求1.铺装设计应考虑桥梁的承载能力、车辆行驶要求、施工条件等因素，确保铺装材料的质量和性能符合要求。
2.铺装设计应合理选择材料的组合方式、厚度、尺寸等参数，确保铺装结构的稳定性和耐久性。
3.铺装设计应考虑桥面排水系统的设置，避免积水对铺装材料造成损害。
四、铺装施工要求1.施工前应对钢桥面进行清理，确保表面无油污、锈蚀和杂质等口2.铺装施工应按照设计要求进行，确保材料的铺设厚度、平整度和接缝处理符合要求。
3.铺装施工过程中应采取相应的防护措施，避免对桥梁结构和铺装材料造成损害。
4.铺装施工完成后，应进行表面处理和收尾工作，确保铺装结构的完整性和美观性。
五、铺装质量检测与验收1.铺装质量检测应按照相关标准和设计要求进行，检测内容包括材料的物理性能、化学成分、尺寸偏差等。
2.铺装施工完成后，应进行验收工作，对不符合要求的部位进行整改和修复。
3.在使用过程中，应对铺装结构进行定期检查和维护，确保其正常运转和使用效果。
六、维护与保养1.钢桥面铺装需要定期进行清理和维护，保持表面的清洁和干燥。
2.对于损坏或磨损严重的铺装材料，应及时进行更换或修复，防止对桥梁结构造成损害。
3.在冬季或雨季，应对钢桥面铺装进行特别的防护措施，防止结冰或积水对铺装材料造成损害。
4.对于长时间不使用的钢桥面，应定期进行检查和维护，确保其正常运转和使用效果。
5.在进行维护和保养工作时，应采取相应的安全措施和技术措施，防止对桥梁结构和铺装材料造成损害。
桥面铺装工程施工技术方案一、施工前准备1.1.方案编制：根据施工任务书要求，参照相关规范和技术标准，制定施工方案，明确本次施工的目标和要求。
1.2.资源准备：根据方案要求，准备好所需的人员、材料和设备。
根据施工计划，合理调配人力资源，保证施工进度。
1.3.现场测量：在施工前，对桥面进行全面的现场测量，确定施工范围和工程量，并记录好相关数据以备施工使用。
1.4.安全措施：在施工前，制定详细的施工安全措施，对施工现场进行安全检查，确保施工过程中的安全。
二、施工工艺2.1.基层处理：首先对桥面的基层进行处理，包括清理、修补和加固等。
清理桥面上的杂物、油污和灰尘，对损坏的部分进行修补。
若基层有松动或裂缝，则需要进行加固处理，如注浆、打钢筋等。
2.2.布置导向线：根据设计要求，在桥面上布置导向线，用于指引铺装工程的施工方向和标高。
导向线的布置应符合规范要求，并保证其精确度和牢固度。
2.3.基层处理完毕后，进行施工的检验，并为铺装工程做好前期准备工作，准备铺装所需的沥青、石块、沙子等材料。
三、沥青铺装工艺3.1.沥青制备：选择适宜的沥青材料，并按照设计要求进行加热和搅拌。
加热温度应符合沥青的要求，搅拌时间和速度应根据沥青的特性进行控制。
3.2.铺装前处理：在铺装前，需要对基层进行一次清洗，以确保沥青与基层之间的粘结度。
清洗时使用高压水枪进行冲洗，并保持基层表面的干燥。
3.3.铺装：将预热好的沥青均匀地倒在桥面上，并使用专用的铺装设备进行均匀铺开。
移动的速度要保持适宜，避免沥青过度流淌或聚集。
3.4.压实：在铺装完成后，使用压路机进行压实，以确保沥青与基层之间的粘结度。
压实时应注意控制压路机的速度和压力，以免损坏沥青层。
3.5.涂布石层：待铺装的第一层沥青表面稍干后，按照设计要求进行石块涂布，以提高桥面的耐磨性和防滑性。
涂布石块时应注意均匀覆盖，避免过度或不足。
四、验收及保养4.1.验收：在沥青铺装工程完成后，进行验收工作。
钢梁工程桥面铺装施工方案一、项目概述本项目是对某桥梁进行桥面铺装施工，施工内容包括铺装材料选择、施工方法、工期计划、安全措施等方面的内容。
桥面铺装施工是桥梁工程中的重要环节，施工过程中需要特别注意材料选择、施工工艺和施工质量，以确保施工质量和工程安全。
二、施工条件1. 桥梁结构已完成验收，桥面铺装为最后一道工序。
2. 施工现场无杂物，无水积聚，地基平整。
3. 施工期间尽量避免大雨或强风的天气。
三、材料选择1. 沥青混凝土：应选择符合设计要求的沥青混凝土，根据设计要求确定配合比和级配，确保材料质量达到标准要求。
2. 聚合料：应选择符合标准要求的骨料，根据设计要求确定级配和含泥量。
3. 沥青：应选择符合标准要求的沥青，根据设计要求确定沥青的品种和质量等级。
4. 路面标线：应选择防滑标线材料，确保路面标线的耐久性和可视性。
5. 底材：应选择符合标准要求的底材，确保底材的质量和耐久性。
四、施工工艺1. 桥面清理：在施工前应对桥面进行清理，清除杂物、积水等。
2. 底材铺设：铺设符合标准要求的底材，并进行压实。
3. 沥青混凝土铺装：按照设计要求进行混凝土的配制、铺装和压实。
4. 路面标线施工：在沥青混凝土铺装完成后，进行路面标线的施工。
5. 清理施工现场：施工完成后，对施工现场进行清理，清除杂物和废料。
五、工期计划根据实际情况确定施工工期，严格按照工期计划进行施工，确保工程质量和安全。
六、安全措施1. 施工现场应设置明显的施工警示标志，确保施工区域的安全。
2. 施工人员应按照规定佩戴安全帽、安全鞋等防护用具，并严格遵守施工安全规定。
3. 施工现场应设置消防器材，应急疏散通道畅通，并定期进行安全演练。
4. 施工现场应保持整洁，减少杂物堆放，确保施工现场的安全和整洁。
七、施工质量控制1. 施工过程中应对材料进行抽检，确保材料的质量符合标准要求。
2. 施工中应对沥青混凝土铺装厚度进行抽检和控制，确保铺装厚度符合设计要求。
钢桥面铺装施工方案1. 引言钢桥面是指由钢材制成的桥梁面板，被广泛应用于桥梁建设中。
钢桥面铺装施工方案是桥梁建设中的重要一环，对于确保桥梁的使用寿命、保障行车安全至关重要。
本文档将介绍钢桥面铺装施工的整体流程和注意事项。
2. 施工流程2.1 前期准备在进行钢桥面铺装施工前，需要进行充分的准备工作，包括： - 检查桥梁结构是否满足钢桥面铺装要求； - 制定详细的施工方案，包括施工方法、材料选择等；- 采购所需的材料和设备。
2.2 施工准备在实际施工前，应进行以下准备工作： - 清理桥面，清除杂物和尘土； - 对桥梁结构进行检查，确保其完好无损； - 做好安全防护措施，如搭建施工脚手架、安装警示标志等。
2.3 铺装施工2.3.1 钢桥面铺装钢桥面铺装是钢桥面施工的核心环节，需要进行以下步骤： 1. 将钢桥面板运送到施工现场，放置在适当的位置； 2. 进行钢桥面板的固定，可以使用螺栓、焊接等方式； 3. 检查固定情况，确保钢桥面板与桥梁结构之间的连接牢固可靠。
2.3.2 接缝处理在钢桥面铺装完成后，需要对接缝进行处理，以保证桥面的平整度和稳定性：1. 根据需要，用合适的材料填补钢桥面板之间的缝隙； 2. 进行压实处理，确保填补材料与钢桥面板紧密结合。
2.4 完工验收完成钢桥面铺装后，需要进行完工验收，确保施工质量符合要求： 1. 对铺装的钢桥面进行检查，包括平整度、牢固程度等方面的情况； 2. 进行终验，与设计方案进行对照，确保施工结果与设计要求一致； 3. 做好档案记录，包括工程质量检测报告、材料试验报告等。
3. 注意事项在进行钢桥面铺装施工时，需要注意以下事项： - 施工过程中严格按照相关施工规范和要求进行操作； - 施工人员应注意自身安全，佩戴必要的个人防护装备；- 施工现场应保持整洁，做好环境保护工作； - 定期进行检查和维护，确保钢桥面的使用寿命。
4. 结论钢桥面铺装施工是保障桥梁使用寿命和行车安全的重要环节。
钢桥面铺装方案及技术要求——双层日本热拌环氧沥青1.钢桥面铺装方案及材料1.1钢桥面铺装结构设计1.1.1行车道桥面铺装设计桥面铺装整体结构采用双层环氧沥青混凝土,结合料采用热拌环氧沥青(KD-BEP,原TAF),上层厚度35米米,下层厚度40米米.环氧沥青混凝土具有良好的高温稳定性和抗疲劳性能,铺装上层、下层均选用环氧沥青混凝土.同时,为了保证环氧沥青混凝土铺装上下层之间的结合力,在铺装上、下层之间涂布环氧树脂粘结剂.中山小榄水道跨线桥钢桥面铺装体系如下：钢桥面行车道铺装结构见图1.1.桥面铺装设计总厚度75米米,结构组成为：40米米环氧沥青混凝土上面层(EA-10,粗级配)+ 0.6千克/米2环氧树脂粘结层+ 35米米环氧沥青混凝土下面层(EA-10,细级配)+0.4千克/米2环氧树脂防水粘结层.图1.1 行车道环氧沥青混凝土铺装结构简图钢桥面板在施工、营运过程中一般会发生锈蚀,为保护桥梁结构的耐久性,在铺装前应对钢桥面进行喷砂除锈处理.根据喷砂除锈国标GB8923-2011,要求钢桥面喷砂除锈清洁度达到Sa2.5级,即“非常彻底的喷砂除锈,钢材表面无可见的油脂、污垢、氧化皮、铁锈和油漆涂层等附着物,任何的痕迹应仅是点状或条纹状的轻微色斑”.同时,为保证防腐层与钢桥面的附着力,要求钢桥面板喷砂除锈后粗糙度达到50～100μ米.环氧富锌漆对钢板有很好的防腐作用,要求在喷砂除锈后4h以内,喷涂环氧富锌漆.防水粘结层采用环氧树脂粘结剂,该材料是高韧性环氧树脂系的钢桥面防水粘结剂,具有良好层间结合力和水稳性.其特点为两阶段固化反应,在初期硬化后,受经过热沥青混合料的热量影响能迅速融化,通过压路机碾压后,铺装层与钢板形成有效粘结.针对铺装层一体化性能要求,结合铺装结构体系,采用环氧树脂粘结剂作为防水粘结层材料.1.2铺装材料、混合料组成及性能要求1.2.1行车道环氧沥青混凝土铺装(1)环氧富锌漆钢桥面喷砂除锈清洁度达到Sa2.5级、粗糙度达到50-100μ米后,喷涂环氧富锌漆,环氧富锌漆性能指标见表1.1.表1.1 环氧富锌漆性能指标(2)环氧粘结剂环氧粘结剂由环氧树脂(主剂)和固化剂(硬化剂)组成,主剂和固化剂按质量比50:50混合,其基本物理性能和指标应满足表1.2和1.3的相关要求表1.2 环氧粘结剂主剂的物理性能和技术指标表1.3 环氧粘结剂固化剂的物理性能和技术指标度维持在30℃,温度变化范围±3℃,养生固化后的环氧粘结剂性能需满足表1.4所示.表1.4 环氧粘结剂养生固化后的物理性能和技术指标(3)环氧沥青结合料环氧沥青由基质沥青和环氧树脂混合而成,按照50:50的重量比例混合.环氧树脂和沥青混合时使用的沥青采用A-70基质沥青,其性能满足表1.5各项技术指标.表1.5 A-70基质沥青的技术指标RTFOT后残留物环氧沥青结合料的环氧树脂需满足表1.6、表1.7和表1.8的基本物理性能和技术指标.表1.6 主剂的物理性能和技术指标表1.7 固化剂的物理性能和技术指标表1.8 环氧树脂养生固化后的物理性能※60℃的烘箱里养生4天后的试验值.环氧沥青养生固化后的技术指标需满足表1.9的要求.表1.9 环氧沥青的养生固化后的技术指标※60℃的烘箱里养生4天后的试验值.(试验时将基质沥青加热到150℃,环氧树脂加热到60℃,两者放入搅拌器里搅拌4分钟后制成试件,然后在150℃烘箱里放置3个小时,在60℃烘箱里养生4天,在常温下放置1天后进行试验.)(3)集料及填料集料必须选用坚硬、致密、洁净、耐磨、颗粒形状较好(近似立方体)、无风化表面,并与结合料有较好的粘结性能的硬质石料.钢桥面沥青混凝土铺装用的集料首先必须满足《公路沥青路面施工技术规范》(JTG F40-2004)中的有关规定,料径规格应符合设计文件的要求,考虑到钢桥面铺装的使用条件和要求比高速公路更为严格,“高速公路”中的一些关键指标的标准需进一步提高,按以下要求选用.集料料源及有关检测资料要报监理工程师批准,在集料生产过程中,设驻地监理工程师监督集料生产并定期对集料进行抽检.1) 粗集料粗集料采用粒径大于 2.36米米的玄武岩等高质量的碎石,颗粒形状近似立方体,不得采用颚式破碎机加工.粗集料物理力学性能要求满足表 1.10,集料的粒径规格应按表1.11的要求选用.表1.10环氧沥青混凝土粗集料技术要求表1.11 环氧沥青混凝土集料规格(方孔筛)2) 细集料细集料采用粒径在2.36米米与0.075米米之间的玄武岩(石屑)等类别的优质集料,不含杂质或其他有害物质,其技术要求见表1.12.表1.12环氧沥青混凝土细集料技术要求3) 矿质填料矿质填料应采用石灰岩或岩浆岩中的强基性岩石等憎水性石料磨制的矿粉,不应含泥土杂质和团粒,要求干燥、洁净,能自由地从矿粉仓中流出,其质量应满足的表1.13技术要求.1.13 矿粉的技术要求表(4)环氧沥青混凝土环氧沥青混合料采用马歇尔法进行配合比设计,混合料的合成矿料级配应符合表1.14的规定.环氧沥青混合料的技术性能应满足表1.15的要求.表1.14 环氧沥青混凝土EA10级配组成表1.15 环氧沥青混凝土性能技术指标1.3钢桥面铺装施工实施细则1.3.1铺装施工基本规定铺装工程开工前,施工单位详细核对设计文件,根据施工地区的地形、水文、气象资料,编制施工组织设计文件,并制定相应的安全技术措施.参加施工的人员,必须接受岗前培训与安全教育,熟知和遵守本工种的操作规程和安全制度 .桥面铺装施工应确保安全,施工人员应该有良好的安全保护意识.定期对施工所用的各种机具、设备和劳动保护用品进行检查和做必要的检验,保证其处于良好状态.在桥址附近应具有温度、计量控制精确度高的拌合厂,具有充分的生产能力完成桥面铺装.铺装施工开始前,施工单位应提交原材料供货商质检报告单及项目检验报告,在进行试验路施工及检验完毕后,提交总结及开工申请报告,经监理工程师签字批准,下达开工令后才能开始施工.每一道铺装施工工序完工,均须监理工程师验收合格后才能进行下道工序施工.须验收工序包括：(1) 喷砂除锈及防腐;(2)防水粘结层;(3)沥青混凝土铺装结构层;(4)粘结层.每一段铺装从施工开始(喷砂除锈)至铺装面层施工完毕,应封闭交通且不允许铺装施工外的其它工程交叉作业.在钢桥面铺装完工前,不允许施工车辆在各铺装层上转弯、调头及紧急制动,行驶速度不得高于10千米/h.运料车应按规定操作规程进入铺装施工范围内,所有其它车辆(包括小车)、与施工无关的人员及机械严禁进入铺装施工作业范围.铺装完工后,其它工程(如防撞栏杆、交通标志线等)的施工单位应充分注意保护钢桥面铺装层.1.3.2施工前准备钢桥面铺装施工(包括试验路铺装施工)前应根据合同要求准备好铺装施工所需要的机械设备、试验检测设备、铺装材料及完成现场配比设计、试验拌和与取样性能试验、原材料性能检验及详细的施工组织设计.施工管理及技术人员应全程在施工现场进行组织管理.所有机械设备应保持良好的工作状态,所有计量设备都需进行校核.1.3.3机械设备要求自动打砂机：1～2台,用于喷砂除锈,满足施工进度要求.沥青混凝土拌和楼：采用2000型或以上拌和能力的拌和楼,并要求性能稳定.环氧富锌漆喷涂设备.环氧沥青混合注入专用设备：1套.摊铺机：具有自动调平功能摊铺机2-3台.运输车：载重大于20吨的自卸车5-10台,满足混合料运输需要.压路机：自重10吨以上双钢轮压路机不少于4台,胶轮压路机不少于4台.其他相关设备：搅拌器、装载机、灌缝机等.小型施工机具：手持式切缝机、滚筒、人工手持式夯锤等.1.3.4原材料性能检验每种原材料需要材料供应商提供质量检测报告单.下述材料需在现场试验室由监理旁站检测或送样至工程质检中心完成质检并出具检测报告：(1)集料;(2)矿粉;(3)沥青;(4)环氧树脂粘结剂;(5)环氧沥青结合料;(6)环氧富锌漆.试验路施工前,应进行环氧沥青结合料试加工,并检验环氧沥青结合料性能.在确认该组成的环氧沥青结合料达到本实施细则中环氧沥青结合料性能要求的前提下才可进行正式加工.除上述材料外,监理工程师提出检验要求的其它材料也需进行现场检测或送检.1.3.5拌和楼计量检测及冷料上料速度测定(1)拌和楼称量系统的计量检查拌和楼计量检查主要是对拌和楼热料仓、矿粉仓及沥青称量系统进行计量检查,确认拌和楼称量的准确性.应采用适当的、现场易于操作的方法检测拌和楼称量系统的准确性.检测方法和检测结果需得到监理的认可.对拌和楼的矿粉计量仓及沥青计量罐的计量精度进行检测,要求误差小于1.0%.(2)冷料仓上料速度测定应采用适宜的、现场易于操作的方法确定在某一固定开口大小情况下,上料转速与实际上料速度的关系,以确保拌和过程中冷料仓上料平衡.下述方法供现场参考,也可采用适宜的其它方法.根据工程需要,首先由拌和楼有经验的操作人员初步确定拌和楼冷料仓放料口的开口大小 ,并固定该开口尺寸.分别采用拌和楼额定的最低转速到最高转速,其间最少分5点对某一冷料仓单独上料5～10米in,采用拌和楼计量系统对所上石料进行计量,从而确定该料仓在该开口大小情况下,转速与上料速度的关系曲线.对每一冷料仓均应绘制出转速与上料速度的关系曲线.当某种级配混合料需要的某种上料转速高于或低于拌和楼允许转速范围情况下,应重新调整冷料仓的开口大小 ,重新完成上述测定,使所有需要量的上料速度相应的转速均在机械设备允许的范围内.在拌制混合料时,可根据估计的拌和楼拌和能力及混合料目标配比计算,并从上述转速与上料速度关系曲线中查得需要的相应转速,并按此速度上料,确保冷料仓上料速度的平衡.在需要调整上料速度时,应从上述关系曲线中查得相应的各冷料仓上料转速,保持冷料仓供料平衡.试验完成后,冷料仓开口大小必须完全固定,一旦改变开口大小 ,上述曲线必须重新测定.1.3.6现场混合料配合比设计在试验路铺装施工前,应进行环氧沥青混合料目标配比设计及性能检验.混合料目标配比设计结果应满足表1.17中的级配要求及表1.18中的混合料性能指标要求.1.3.7施工组织设计试验路施工前,应制定试验路铺装及钢桥面铺装工程施工组织计划.施工组织计划应包括现场配合比设计结果、拌和楼计量检测结果、施工实施过程各相关设备配置、人员安排、•施工顺序、工序网络图及施工质量控制措施、材料及资金计划、工程进度计划等内容.1.4试验路铺装1.4.1喷砂防腐及防水粘结层在钢桥面板上选择面积约30米2块区域,分别用不同的钢砂组成、不同工艺进行试喷砂除锈处理,由施工单位检测(监理旁站)钢板清洁度和粗糙度 ,确认钢桥面板喷砂除锈工艺.在喷砂除锈检验合格的桥面板上,涂布环氧富锌漆与环氧粘结剂,并进行相应性能检测,如检测合格,可开展后续工序.1.4.2环氧沥青混凝土在混凝土引桥上选择200㎡以上路段铺筑环氧沥青混凝土试验路段.通过试验路铺装工程,确认钢桥面铺装材料性能与施工工艺,检验施工机具,完成对铺装混合料生产配合比的验证工作,建立施工、质量控制制度 ,使技术人员及操作人员熟练掌握钢桥面铺装施工工艺.试验路主要施工工艺按钢桥面铺装施工工艺的规定进行.1.4.3试验路铺装检测内容主要应进行以下检验：(1)喷砂除锈的清洁度与粗糙度 (5点/100米2),环氧富锌漆厚度、粘接强度 (5点/100米2);(2)环氧树脂粘结剂性能(2次/施工日)及洒布量(每50米2);(3)环氧树脂结合料性能(2次/施工日);(4)环氧沥青混合料取样抽提筛分,沥青含量测试(3次/施工日);(5)环氧沥青混凝土性能(2次/施工日).1.4.4试验路报告与工艺批准试验路铺筑并检测完毕后,施工单位应书面提出试验路施工总结,并根据钢板粗糙度、防水粘结层、环氧沥青混凝土的施工情况等项目确定钢板除锈工艺和防水粘结层的施工工艺,并形成钢桥面铺装施工工艺(含改进的部分)报请监理批准,合格后方能进行正式施工.1.5喷砂除锈及防腐层1.5.1喷砂前的清理(1)喷砂前,应首先检查钢桥面板的外观,确保表面无焊瘤、飞溅物、针孔、飞边和毛刺等,否则必须通过打磨加以清除,锋利的边角必须处理到半径2米米以上的圆角.(2)用清洁剂或溶剂清洗钢桥面板表面的油、油脂、盐分及其它脏物.(3)用高压清水清洁,直至无油污、尘垢为止.1.5.2喷砂及环氧富锌漆(1)环境要求a.遇雨、雪、结露等天气条件时,严禁除锈作业.b.喷砂温度应高于露点3℃,相对湿度≤85%.(2)磨料要求a.磨料采用钢丸、钢质棱角砂,其比例通过试验确定.b.磨料必须保持干燥、清洁、不含有害物质,如油脂、盐分.(3)喷砂质量要求及检测a.喷砂除锈后的钢桥面板表面应达到GB8923-2011标准Sa2.5的要求.检测方法:目测,对比GB8923-2011标准图片.b.粗糙度的要求必须达到R z:50～100μ米.检测方法:用塑胶帖纸法或粗糙度仪测量(每一施工段检测3点).(4)环氧富锌漆质量要求及检测与钢板结合力：≥6.0 米Pa.(5)喷砂设备a.采用带吸尘装置的移动式自动无尘打砂机.b.对于自动无尘打砂机所不能施工的区域和边缘,可采用手提式打砂机作业.1.6防水粘结层1.6.1防水粘结层的施工①施工准备粘结剂是由主剂和固化剂组成,使用前按1：1的重量将主剂和固化剂倒入混合容器里,用手持电动搅拌器搅拌3米in.如果主剂和固化剂的保管场所或施工现场的温度低于20℃的时候,要把主剂和固化剂加热到20～30℃左右,开始混合使用.②防水粘结层的施工施工的方法有机械喷洒或人工使用滚筒毛刷涂布,防水粘结层用量：0.40±0.05千克/㎡,粘结层用量：0.60±0.05千克/㎡.必须严格按照标准距离进行均匀喷涂,以防止多喷或漏喷情况发生.此外,为防止粘结剂在喷洒时飞散到喷洒范围以外,应适当设置员工用挡板进行必要遮挡.而且在喷涂时,操作员应注意安全卫生,带好风镜,防尘面罩,围巾,橡胶手套,及围裙等,保证皮肤不直接与外部空气接触.主剂和固化剂从混合后到喷洒(涂抹)结束所要时间,必须在以下可使用时间的范围内.特别是夏季高温时,主剂、固化剂的液温可上升到30℃左右,此时必须在20米in内完成喷涂工作,粘结剂具体使用时间见表1.19,施工过程中必须注意粘结剂的可使用时间.此外,在主剂、固化剂的保管场所乃至喷涂现场中,也应视情况进行一定的遮光处理,以防止粘结剂液温的过度上升.表1.19 粘结剂的可使用时间1.6.2防水粘结层的养生涂布粘结层后,对防水粘结层进行养生,一般需要达到环氧树脂达到指干状态后,开始进行下面层的铺装;如未达到指干状态开始铺装层摊铺,需要采取防粘轮和防推移措施.按照表1.20所示的有效期限内进行铺设铺装层.如粘结层超过有效期限,需要重新涂布粘结剂.如预测施工当日,或养生过程中有下雨可能的时候,应停止施工.表1.20粘结剂的养生天数参考表1.7钢桥面环氧沥青混凝土的施工1.7.1基本规定(1)当气温低于10℃时,风速大于10米/s,有雾、下雨或相对湿度大于85％时不得施工.(2)在正式施工之前,必须精心检验所有的机械,确保其处于正常使用的状态.运料车、摊铺机、压路机都不得有漏油、漏水现象.施工过程中摊铺机、压路机不得停机加油.(3)拌和楼控制室内自动打印装置,应能打印日期、时刻、盘数、每盘的各料重量及温度、每盘混合料的重量及温度、拌和时间等.各种量具(尤其是拌和机.混合机和喷洒机的量具、温度计等)使用前都要重新校验,确保计量准确.(4)运料车轮胎胎面花纹要清晰.自卸汽车在每次上料之前,都要做一次顶起空车箱的检验.收工后汽车的车箱应要顶起,防止存水.车箱装料前应清扫干净,车箱内凡与混合料接触的部位,宜涂一层尽可能薄的隔离剂(植物油),并且不得有隔离剂积聚在车箱底部.(5)应采用合适的工艺或措施防止钢桥面板的污染.1.7.2环氧沥青混合料的生产环氧沥青混合料的生产除了要把环氧树脂投入到拌缸,其他方面和普通混合料的拌和方法类似,其中要注意以下几点：(1)同一时间投入环氧树脂和沥青到拌缸内.(2)拌和时间是环氧树脂投入后45～50s.(3)出料温度设定在165～185℃之间,如果运输到现场需较长的时间,设定出料温度宜偏下限.环氧树脂的投入拌缸采用人工计量、自动投入装置,环氧沥青混合料的拌和时间为环氧树脂投入后拌和45～50s.将环氧树脂加入到拌和楼里时应注意：(1)选择容易投入的地方设置投入口.(2)环氧树脂的温度管理.(3)主剂和固化剂的计量和拌和.(4)为降低主剂和固化剂的粘度,便于注入和拌和,需把主剂和固化剂加热到50～60℃.(5)环氧树脂由主剂和固化剂按重量比配合,其中主剂占56％、固化剂占44％,在基质沥青投入到拌缸里的同时投入环氧树脂.(6)环氧沥青的环氧树脂添加量为按重量比：基质沥青占50％,环氧树脂占50％.1.7.3环氧沥青混合料的运输为了防止装料车里的混合料的温度降低,在混合料上要盖帆布进行保温,特别是气温较低或强风天气,要盖两层帆布来提高保温效果,并采取防雨水的覆盖措施.1.7.4环氧沥青混合料摊铺热拌环氧沥青铺装宜采用整幅摊铺碾压,桥面单向应采用双机联铺模式作业,避免出现纵向冷接缝.热拌环氧沥青铺装也可采用分幅摊铺碾压方式.如采用分幅摊铺方式,铺装下层的纵向边缘应被压实并被修饰成45度的斜坡,纵向线形应成直线.对于铺装上层来说,形成此种边缘最有效的方法是用路面锯切割.(如果使用路面锯,应注意避免切割到整平层或钢板.洒布粘结层之前必须将切割时留在钢桥面上的水分干燥).铺装上层的纵向边缘应被压实并被修饰成60度至90度的坡度.纵向线形应成直线.铺装下层和铺装上层的纵向接缝应彼此错开大约150米米,接缝界面应涂布环氧树脂粘结剂.在摊铺和压实设备无法接近的区域(包括栏杆边)摊铺环氧沥青混合料时,应使用气夯或其他效果与气夯相同的设备将混合料摊铺并压实到规定的线型、坡度、交叉段及其他要求.环氧沥青混合料摊铺设备应配有自动熨平控制和传感装置.环氧沥青混合料需要在规定的时间、温度范围内完成摊铺、碾压.需预热摊铺机,混合料运到现场后及时摊铺.如因天气、设备等原因造成留设施工缝时,必须机械切割施工缝.环氧沥青混合料在施工时要注意以下事项：①因为混合料在拌和的同时进行固化反应,所以在环氧沥青混合料生产到复压完了的时间要控制在2.0h以内.②施工时的气温和路面在10℃以下、风速在10米/s以上的常时大风天气时要避免施工.1.7.5环氧沥青混合料的碾压压路机组合及碾压遍数如表1.21及表1.22所示.具体碾压遍数与压路机组合应通过试铺试验段确定,在正桥施工时可根据现场碾压情况进行适当调整.表1.21施工设备的组成表1.22 压路机组合及碾压遍数注：碾压一遍的定义：碾压范围内,摊铺层表面的任一点都通过了一次压路机(不含叠轮).碾压温度满足一下要求：初压开始温度≥155℃复压开始温度≥110℃终压开始温度≥90℃1.7.6钢桥面铺装与砼桥面铺装结合处处理钢桥面或砼桥面先铺筑一侧的铺装应延伸至另一侧1米,碾压完成后沿钢砼交接线切割成竖直断面,在铺筑相邻铺装前,接缝竖向断面涂布0.5千克/米2环氧树脂粘结剂,结合段接缝铺装碾压完成后,再采用环氧树脂粘结剂封缝处理.1.7.7环氧沥青混合料的养护环氧沥青混合料采用自然养护方式,一般养护期不少于7天,具体养护期根据施工进度与现场试验确定,在此期间禁止一切车辆通行.1.7.8环氧沥青铺装质量控制与检测钢桥面铺装质量控制与检测技术要求见表1.23.表1.23 钢桥面铺装质量控制与检测技术要求1.7.9 验收标准钢桥面铺装的 质量验收主要依据我国沥青路面验收规范进行.除要求前述施工中质量控制与检测结果满足本实施细则的 规定以外,未规定内容及评分标准参照我国《公路工程质量检验评定标准》(JTJ F80/1-2004)执行.检测结果应满足表1.24中的 质量要求.表1.24 钢桥面铺装工程施工质量检验标准。
