讲解断路器交接试验

目录一、范围 (2)二、施工验收技术规范标准 (2)三、施工准备 (2)四、项目组织机构及质量保障体系 (6)五、施工进度控制 (7)六、试验程序、方法、技术措施 (8)七、关键质量控制点 (15)八、质量验收指标 (16)九、安全管理体系与措施 (16)1、安全管理体系 (16)2、安全措施 (17)十、文明施工、环境保护管理体系与措施 (18)十一、施工作业危害分析、风险评价及相应的安全技术措施 (19)1、危险点分析 (20)2、安全技术措施 (20)十二、突发事件应急预案 (22)1、高空坠落人身伤亡事故应急预案 (23)2、触电人身伤亡事故应急预案 (25)十三、施工质量记录及HSE记录及档案资料管理 (28)十四、回访保修管理 (29)十五、施工过程质量记录、HSE记录样表 (30)断路器试验作业指导书一、范围本作业指导书适用于220KV（及以下电压）断路器试验作业，包括交接验收试验、预防性试验、大修后试验项目的引用标准、仪器设备要求作业程序、试验结果判断方法和试验注意事项等。

该试验的目的是判定220KV（及以下电压）断路器的状况，能否投入使用或继续使用。

制定本指导书的目的是规范试验操作、保证试验结果的准确性，为设备运行、监督、检修提供依据。

二、施工验收技术规范标准下列文件中的条款通过本作业指导书的引用而成为本作业指导书的条款。

凡是注日期的引用文件，其随后所有的修改单或修订版均不适用于本作业指导书，然而，鼓励根据本作业指导书达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本作业指导书。

三、施工准备3.1现场准备3.2材料准备3.3施工技术准备3.4施工人员配备及相关资质要求3.5资料准备3.6 施工机具及检验仪器设备配备四、项目组织机构及质量保障体系五施工进度控制六、试验程序、方法、技术措施2、试验项目和试验标准3、试验方法及主要设备要求3.1辅助和控制回路绝缘电阻及交流耐压3.1.1使用仪器测量断路器辅助和控制回路绝缘电阻使用1000V兆欧表，辅助和控制回路交流耐压值为1000V，可采用普通试验变压器或2500V兆欧表代替。

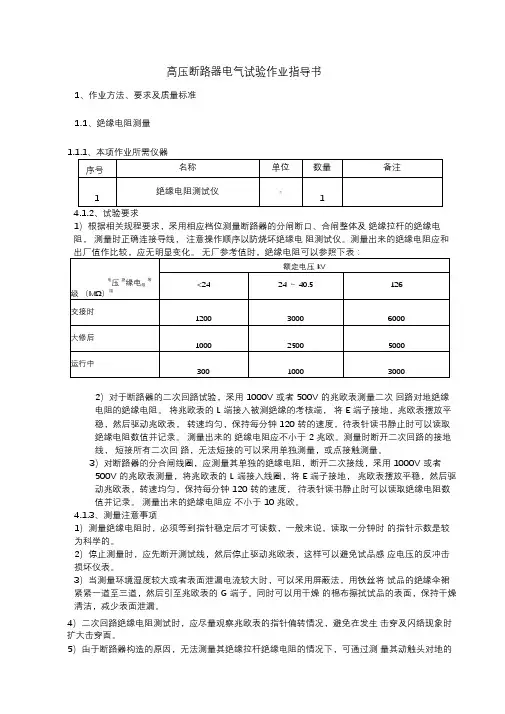

高压断路器电气试验作业指导书1、作业方法、要求及质量标准1.1、绝缘电阻测量1）根据相关规程要求，采用相应档位测量断路器的分闸断口、合闸整体及绝缘拉杆的绝缘电阻，测量时正确连接导线，注意操作顺序以防烧坏绝缘电阻测试仪。

测量出来的绝缘电阻应和出厂值作比较，应无明显变化。

2）对于断路器的二次回路试验，采用1000V或者500V的兆欧表测量二次回路对地绝缘电阻的绝缘电阻。

将兆欧表的L端接入被测绝缘的考核端，将E端子接地，兆欧表摆放平稳，然后驱动兆欧表，转速均匀，保持每分钟120转的速度，待表针读书静止时可以读取绝缘电阻数值并记录。

测量出来的绝缘电阻应不小于2兆欧。

测量时断开二次回路的接地线，短接所有二次回路，无法短接的可以采用单独测量，或点接触测量。

3）对断路器的分合闸线圈，应测量其单独的绝缘电阻，断开二次接线，采用1000V或者500V的兆欧表测量，将兆欧表的L端接入线圈，将E端子接地，兆欧表摆放平稳，然后驱动兆欧表，转速均匀，保持每分钟120转的速度，待表针读书静止时可以读取绝缘电阻数值并记录。

测量出来的绝缘电阻应不小于10兆欧。

4.1.3、测量注意事项1）测量绝缘电阻时，必须等到指针稳定后才可读数，一般来说，读取一分钟时的指针示数是较为科学的。

2）停止测量时，应先断开测试线，然后停止驱动兆欧表，这样可以避免试品感应电压的反冲击损坏仪表。

3）当测量环境湿度较大或者表面泄漏电流较大时，可以采用屏蔽法，用铁丝将试品的绝缘伞裙紧紧一道至三道，然后引至兆欧表的G端子。

同时可以用干燥的棉布擦拭试品的表面，保持干燥清洁，减少表面泄漏。

4）二次回路绝缘电阻测试时，应尽量观察兆欧表的指针偏转情况，避免在发生击穿及闪络现象时扩大击穿面。

5）由于断路器构造的原因，无法测量其绝缘拉杆绝缘电阻的情况下，可通过测量其动触头对地的绝缘电阻来旁证其绝缘的可靠性。

6）测试完毕后，应采用放电棒将测试带电部位充分放电，以保证下步测试的正确性及后期工作的安全性。

工程名称:
安装位置：
1．铭牌：
2．回路绝缘及线圈电阻测试：温度: ℃湿度: % 试验日期：年月日
3．模拟操动试验：试验日期：年月日
4．时间测试：试验日期：年月日
工程名称:
安装位置：
5．断口接触电阻测试: 温度℃试验日期：年月日
6．储能压力检查:（单位:MPa）试验日期：年月日
7．均压电容器试验：试验日期：年月日
8. SF6密度继电器检查:
见SF6密度继电器试验报告。

工程名称:
安装位置：
9. 微水及检漏试验：
见SF6微水及检漏试验报告。

10. 绝缘及交流耐压试验：试验日期：年月日
11．试验仪器仪表:
12．试验结果:
试验人员：试验负责人：。

高压断路器电气试验作业指导书1、作业方法、要求及质量标准1.1、绝缘电阻测量1.1.1、本项作业所需仪器4.1.2、试验要求1）根据相关规程要求，采用相应档位测量断路器的分闸断口、合闸整体及绝缘拉杆的绝缘电阻，测量时正确连接导线，注意操作顺序以防烧坏绝缘电阻测试仪。

测量出来的绝缘电阻应和2）对于断路器的二次回路试验，采用1000V 或者500V 的兆欧表测量二次回路对地绝缘电阻的绝缘电阻。

将兆欧表的L 端接入被测绝缘的考核端，将E端子接地，兆欧表摆放平稳，然后驱动兆欧表，转速均匀，保持每分钟120 转的速度，待表针读书静止时可以读取绝缘电阻数值并记录。

测量出来的绝缘电阻应不小于2 兆欧。

测量时断开二次回路的接地线，短接所有二次回路，无法短接的可以采用单独测量，或点接触测量。

3）对断路器的分合闸线圈，应测量其单独的绝缘电阻，断开二次接线，采用1000V 或者500V 的兆欧表测量，将兆欧表的L 端接入线圈，将E 端子接地，兆欧表摆放平稳，然后驱动兆欧表，转速均匀，保持每分钟120 转的速度，待表针读书静止时可以读取绝缘电阻数值并记录。

测量出来的绝缘电阻应不小于10 兆欧。

4.1.3、测量注意事项1）测量绝缘电阻时，必须等到指针稳定后才可读数，一般来说，读取一分钟时的指针示数是较为科学的。

2）停止测量时，应先断开测试线，然后停止驱动兆欧表，这样可以避免试品感应电压的反冲击损坏仪表。

3）当测量环境湿度较大或者表面泄漏电流较大时，可以采用屏蔽法，用铁丝将试品的绝缘伞裙紧紧一道至三道，然后引至兆欧表的G 端子。

同时可以用干燥的棉布擦拭试品的表面，保持干燥清洁，减少表面泄漏。

4）二次回路绝缘电阻测试时，应尽量观察兆欧表的指针偏转情况，避免在发生击穿及闪络现象时扩大击穿面。

5）由于断路器构造的原因，无法测量其绝缘拉杆绝缘电阻的情况下，可通过测量其动触头对地的绝缘电阻来旁证其绝缘的可靠性。

6）测试完毕后，应采用放电棒将测试带电部位充分放电，以保证下步测试的正确性及后期工作的安全性。

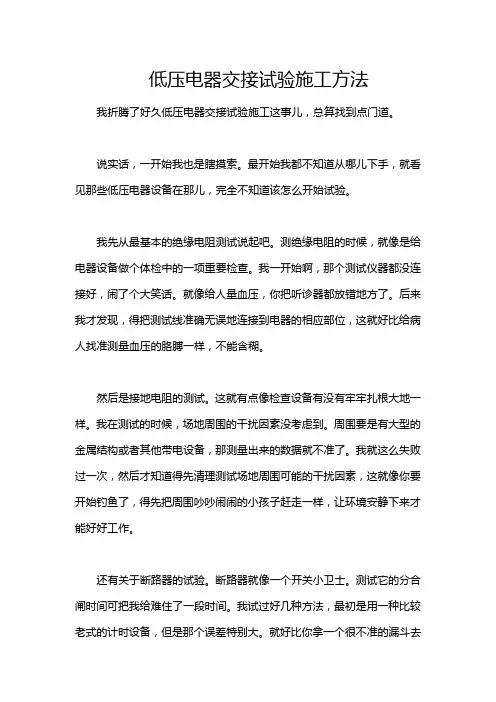

低压电器交接试验施工方法我折腾了好久低压电器交接试验施工这事儿，总算找到点门道。

说实话，一开始我也是瞎摸索。

最开始我都不知道从哪儿下手，就看见那些低压电器设备在那儿，完全不知道该怎么开始试验。

我先从最基本的绝缘电阻测试说起吧。

测绝缘电阻的时候，就像是给电器设备做个体检中的一项重要检查。

我一开始啊，那个测试仪器都没连接好，闹了个大笑话。

就像给人量血压，你把听诊器都放错地方了。

后来我才发现，得把测试线准确无误地连接到电器的相应部位，这就好比给病人找准测量血压的胳膊一样，不能含糊。

然后是接地电阻的测试。

这就有点像检查设备有没有牢牢扎根大地一样。

我在测试的时候，场地周围的干扰因素没考虑到。

周围要是有大型的金属结构或者其他带电设备，那测量出来的数据就不准了。

我就这么失败过一次，然后才知道得先清理测试场地周围可能的干扰因素，这就像你要开始钓鱼了，得先把周围吵吵闹闹的小孩子赶走一样，让环境安静下来才能好好工作。

还有关于断路器的试验。

断路器就像一个开关小卫士。

测试它的分合闸时间可把我给难住了一段时间。

我试过好几种方法，最初是用一种比较老式的计时设备，但是那个误差特别大。

就好比你拿一个很不准的漏斗去计时沙漏的速度一样，完全不靠谱。

后来换了更精密的仪器，才解决了这个问题。

对于接触器的试验呢，要检查它的吸合和释放电压。

这类似检查一个小机器人的动作灵敏度。

我记得有一回，我没把电源稳定好就开始测试，结果数据乱飘。

这就告诫我，做任何一个测试前，得保证所有的基础条件，像电、环境之类的都是稳定的。

在整个低压电器交接试验施工过程中，我觉得记录数据也是相当重要的。

这就像是写日记一样，每一个测试得来的数据都得好好记录。

要是记错了或者没记，后面要是出了问题，那就像断了线的风筝，你再也找不着问题的根源了。

我曾经有一次把绝缘电阻测试的数据记错了一位数，差点就对设备的判断失误，后来幸好又重新测了一次。

还有啊，在测试前一定要对设备有个初步的检查，看看外观有没有损坏啥的，这就如同你买水果的时候，得先看看有没有烂的地方，要是有坏的，这水果就可能有其他问题，设备也一样。

1 编写的目的及使用范围1.1 目的：为了便于更好地维护好断路器，保证断路器处在良好状态下运行，规范检修试验标准，编写本作业性指导书。

1.2 适用范围：电业局所属变电站，投运断路器设备。

1.3 对工作人员的要求：为了保证检修试验质量，做到标准化，规范化，必须按照本作业性指导书有条款进行。

1.4 引用标准：本作业性指导书涉及到的标准很多，大致可以分为两种，一种是所涉及设备的基本标准，一种是有关试验的标准。

为精练起见，择主要标准列入。

1.4.1《电气装置安装工程电气设备交接试验标准》GB 50150--91 国家技术监督局中华人民共和国建设部。

1.4.2《电力设备预防性试验规程》DL/T 596—1996 中华人民共和国电力行业1.4.3 各个厂家出厂试验报告。

因断路器的型号不同，断路器的导电回路电阻值以制造厂规定为标准。

1.4.4《电气装置工程施工及验收规范》工程建设标准规范2.断路器试验所需工器具2.1 断路器作业性指导书（Q/308-707。

23-2001） 1本2.2 电力设备预防性试验规程（DL/T 596-1996） 1本2.3 电气装置安装工程电气设备交接试验标准（GB50150-91） 1本、2.4 2500伏摇表试仪（ZG—114）1台2.5交流介损测试仪（AI-6000 ） 1台2.6导电回路电阻测试仪（5501） 1台2.7交流耐压装置（YGZ-100） 1套12.8温.湿度计 1个2.9具有保护装置的试验电源 1个3.断路器试验作业流程图（附表一）4.测量断路器的绝缘电阻4.1使用2500V兆欧表（电动或手摇）均可，测量断路器的分．合闸绝缘电阻。

标准按规程执行。

（DL/T 596-1996）.（GB 50150-91）4.2 MD兆欧表操作规定4.2.1 MD兆欧表的使用操作4.2.1.1 断开被试设备电源，并使设备短路接地充分放电，对电容较大的设备放电时间不少于2分钟。

4.2.1.2 仪器检查：将兆欧表放置平稳，将零线接地，旋转开启按钮启动兆欧表，使表针向无限大。
