品管七大手法之直方图

品管七大手法七大手法：检查表、层别法、柏拉图、因果图、散布图、直方图、控制图一、检查表检查表就是将需要检查的内容或项目一一列出，然后定期或不定期的逐项检查,并将问题点记录下来的方法，有时叫做查检表或点检表。

例如：点检表、诊断表、工作改善检查表、满意度调查表、考核表、审核表、5S 活动检查表、工程异常分析表等.1、组成要素①确定检查的项目；②确定检查的频度；③确定检查的人员。

2、实施步骤①确定检查对象；②制定检查表；③依检查表项目进行检查并记录；④对检查出的问题要求责任单位及时改善；⑤检查人员在规定的时间内对改善效果进行确认；⑥定期总结，持续改进。

二、层别法层别法就是将大量有关某一特定主题的观点、意见或想法按组分类,将收集到的大量的数据或资料按相互关系进行分组，加以层别。

层别法一般和柏拉图、直方图等其它七大手法结合使用，也可单独使用.例如:抽样统计表、不良类别统计表、排行榜等。

实施步骤：①确定研究的主题；②制作表格并收集数据；③将收集的数据进行层别；④比较分析，对这些数据进行分析，找出其内在的原因,确定改善项目。

三、柏拉图柏拉图的使用要以层别法为前提，将层别法已确定的项目从大到小进行排列，再加上累积值的图形。

它可以帮助我们找出关键的问题,抓住重要的少数及有用的多数，适用于记数值统计，有人称为ABC图，又因为柏拉图的排序识从大到小，故又称为排列图。

1、分类1）分析现象用柏拉图：与不良结果有关，用来发现主要问题。

A品质：不合格、故障、顾客抱怨、退货、维修等；B成本：损失总数、费用等；C交货期:存货短缺、付款违约、交货期拖延等；D安全：发生事故、出现差错等.2）分析原因用柏拉图：与过程因素有关，用来发现主要问题。

A操作者：班次、组别、年龄、经验、熟练情况等；B机器：设备、工具、模具、仪器等；C原材料:制造商、工厂、批次、种类等;D作业方法:作业环境、工序先后、作业安排等。

2、柏拉图的作用①降低不良的依据；②决定改善目标，找出问题点；③可以确认改善的效果.3、实施步骤①收集数据，用层别法分类，计算各层别项目占整体项目的百分数；②把分好类的数据进行汇总,由多到少进行排列，并计算累计百分数；③绘制横轴和纵轴刻度;④绘制柱状图；⑤绘制累积曲线；⑥记录必要事项⑦分析柏拉图要点：A柏拉图有两个纵坐标，左侧纵坐标一般表示数量或金额,右侧纵坐标一般表示数量或金额的累积百分数；B柏拉图的横坐标一般表示检查项目，按影响程度大小，从左到右依次排列;C绘制柏拉图时，按各项目数量或金额出现的频数，对应左侧纵坐标画出直方形,将各项目出现的累计频率，对应右侧纵坐标描出点子，并将这些点子按顺序连接成线.4、应用要点及注意事项①柏拉图要留存，把改善前与改善后的柏拉图排在一起，可以评估出改善效果;②分析柏拉图只要抓住前面的2~3项就可以了；③柏拉图的分类项目不要定得太少,5~9项较合适，如果分类项目太多，超过9项，可划入其它，如果分类项目太少,少于4项,做柏拉图无实际意义；④作成的柏拉图如果发现各项目分配比例差不多时,柏拉图就失去意义,与柏拉图法则不符，应从其它角度收集数据再作分析；⑤柏拉图是管理改善的手段而非目的,如果数据项别已经清楚者，则无需浪费时间制作柏拉图；⑥其它项目如果大于前面几项，则必须加以分析层别，检讨其中是否有原因;⑦柏拉图分析主要目的是从获得情报显示问题重点而采取对策,但如果第一位的项目依靠现有条件很难解决时，或者即使解决但花费很大，得不偿失，那么可以避开第一位项目，而从第二位项目着手.四、因果图所谓因果图，又称特性要因图，主要用于分析品质特性与影响品质特性的可能原因之间的因果关系，通过把握现状、分析原因、寻找措施来促进问题的解决，是一种用于分析品质特性（结果）与可能影响特性的因素（原因）的一种工具。

品管七大手法品管七大手法：1•检查表——收集、整理资料；2•柏拉图——确定主导因素；3•散布图——展示变量之间的线性关系；4•因果图——寻找引发结果的原因；5•分层法——从不同角度层面发现问题；6•直方图——展示过程的分布情况；7•控制图——识别波动的来源；1.什么是检查表检查表又称调查表，统计分析表等。

检查表是QC七大手法中最简单也是使用得最多的手法。

但或许正因为其简单而不受重视，所以检查表使用的过程中存在的问题不少。

不妨看看我们现在正在使用的各种报表，是不是有很多栏目空缺？是不是有很多栏目的内容用笔进行了修改？是不是有很多栏目内容有待修改？检查表是以简单的数据，用容易理解的方式，制成图形或表格，必要时记上检查记号，并加以统计整理，作为进一步分析或核对检查之用。

2.什么是柏拉图?柏拉图为意大利经济学家所发明,根据收集的项目数据,按其大小顺序从左到右排列的,从柏拉图中可看出哪一项有问题,其影响程度如何,从而确定问题的主次,并可针对问题点采取改善措施.柏拉图的发明者19世纪意大利经济学家柏拉图（Pareto）的名字而得名。

在质量管理过程中，要解决的问题很多，但往往不知从哪里着手，但事实上大部分的问题，只要能找出几个影响较大的原因，并加以处置及控制，就可解决问题的8 0%以上。

柏拉图是根据归集的数据，以不良原因，不良状况发生的现象，有系统地加以项目别（层别）分类，计算出各项目别所产生的数据（如不良率，损失金额）及所占的比例，再依照大小顺序排列，再加上累积值的图形。

柏拉图分析的步骤；（1）将要处置的事，以状况（现象）或原因加以层别。

（2）纵轴虽可以表示件数，但最好以金额表示比较强烈。

（3）决定搜集资料的期间，自何时至何时，作为柏拉图资料的依据，期限间尽可能定期。

（4）各项目依照合半之大小顺位左至右排列在横轴上。

（5）绘上柱状图。

（6）连接累积曲线。

柏拉图法（重点管制法），提供了我们在没法面面俱到的状况下，去抓重要的事情，关键的事情，而这些重要的事情又不是靠直觉判断得来的，而是有数据依据的，并用图形来加强表示。

品管七大手法七大手法：检查表、层别法、柏拉图、因果图、散布图、直方图、控制图一、检查表检查表就是将需要检查的内容或项目一一列出，然后定期或不定期的逐项检查，并将问题点记录下来的方法，有时叫做查检表或点检表。

例如：点检表、诊断表、工作改善检查表、满意度调查表、考核表、审核表、5S 活动检查表、工程异常分析表等。

1、组成要素①确定检查的项目；②确定检查的频度；③确定检查的人员。

2、实施步骤①确定检查对象；②制定检查表；③依检查表项目进行检查并记录；④对检查出的问题要求责任单位及时改善；⑤检查人员在规定的时间内对改善效果进行确认；⑥定期总结，持续改进。

二、层别法层别法就是将大量有关某一特定主题的观点、意见或想法按组分类，将收集到的大量的数据或资料按相互关系进行分组，加以层别。

层别法一般和柏拉图、直方图等其它七大手法结合使用，也可单独使用。

例如：抽样统计表、不良类别统计表、排行榜等。

实施步骤：①确定研究的主题；②制作表格并收集数据；③将收集的数据进行层别；④比较分析，对这些数据进行分析，找出其内在的原因，确定改善项目。

三、柏拉图柏拉图的使用要以层别法为前提，将层别法已确定的项目从大到小进行排列，再加上累积值的图形。

它可以帮助我们找出关键的问题，抓住重要的少数及有用的多数，适用于记数值统计，有人称为ABC图，又因为柏拉图的排序识从大到小，故又称为排列图。

1、分类1）分析现象用柏拉图：与不良结果有关，用来发现主要问题。

A品质：不合格、故障、顾客抱怨、退货、维修等；B成本：损失总数、费用等；C交货期：存货短缺、付款违约、交货期拖延等；D安全：发生事故、出现差错等。

2）分析原因用柏拉图：与过程因素有关，用来发现主要问题。

A操作者：班次、组别、年龄、经验、熟练情况等；B机器：设备、工具、模具、仪器等；C原材料：制造商、工厂、批次、种类等；D作业方法：作业环境、工序先后、作业安排等。

2、柏拉图的作用①降低不良的依据；②决定改善目标，找出问题点；③可以确认改善的效果。

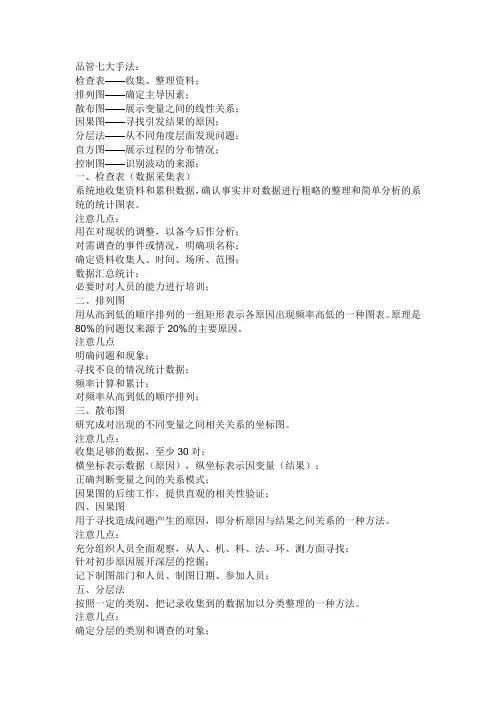

品管七大手法：检查表——收集、整理资料；排列图——确定主导因素；散布图——展示变量之间的线性关系；因果图——寻找引发结果的原因；分层法——从不同角度层面发现问题；直方图——展示过程的分布情况；控制图——识别波动的来源；一、检查表（数据采集表）系统地收集资料和累积数据，确认事实并对数据进行粗略的整理和简单分析的系统的统计图表。

注意几点：用在对现状的调整，以备今后作分析；对需调查的事件或情况，明确项名称；确定资料收集人、时间、场所、范围；数据汇总统计；必要时对人员的能力进行培训；二、排列图用从高到低的顺序排列的一组矩形表示各原因出现频率高低的一种图表。

原理是80%的问题仅来源于20%的主要原因。

注意几点明确问题和现象；寻找不良的情况统计数据；频率计算和累计；对频率从高到低的顺序排列；三、散布图研究成对出现的不同变量之间相关关系的坐标图。

注意几点：收集足够的数据，至少30对；横坐标表示数据（原因），纵坐标表示因变量（结果）；正确判断变量之间的关系模式；因果图的后续工作，提供直观的相关性验证；四、因果图用于寻找造成问题产生的原因，即分析原因与结果之间关系的一种方法。

注意几点：充分组织人员全面观察，从人、机、料、法、环、测方面寻找；针对初步原因展开深层的挖掘；记下制图部门和人员、制图日期、参加人员；五、分层法按照一定的类别，把记录收集到的数据加以分类整理的一种方法。

注意几点：确定分层的类别和调查的对象；设计收集数据的表格；收集和记录数据；整理资料并绘制相应图表；比较分析和最终的推论；用于分析和掌握数据的分布状况，以便推断特性总体分布状态的一种统计方法。

注意几点：确定过程特性和计量标准值；收集数据，必须是计量值数据；数据针对一个范围时期收集至少50-100个；确定积差、分组数、分组组界、组间距；作次数分配表控制图是用于分析和控制过程质量的一种方法。

控制图是一种带有控制界限的反映过程质量的记录图形，图的纵轴代表产品质量特性值(或由质量特性值获得的某种统计量)；横轴代表按时间顺序(自左至右)抽取的各个样本号；图内有中心线(记为CL)、上控制界限(记为UCL)和下控制界限(记为LCL)三条线注意几点：确定产品型号、工序名称、品质特性。
