LM386低电压音频功率放大器的原理与典型应用电路一、原理1.放大器电路LM386的输入引脚，可以通过调整外部元件电路调整增益，增益范围从20倍到200倍。
放大器电路包括输入、放大和输出级，其中输入有一个偏置电压，可以控制输入信号的直流偏置点。
输入级接收输入信号，并经过放大级放大，通过负反馈控制放大倍数。
2.功率放大器电路功率放大器电路主要是通过电阻分压来控制放大倍数，输出级通过高频电容分离耦合，使得直流分量被滤除。
功率放大器电路接受放大器电路的输出信号，并经过功率放大，输出给负载。
同时，电路还包括一个输出级，用于调整输出电平。
1.单端输入单端输出应用该电路适用于将单声道音频信号放大输出。
其中输入端是音频信号源，通过输入电阻分压至适合的放大范围，然后接入LM386芯片的PIN3引脚。
通过调节电阻和电容，设定合适的放大倍数和频率响应。
最后，从PIN5引脚获得放大的单声道音频信号，通过耳机等设备输出。
2.双端输入单端输出应用该电路适用于将双声道音频信号混合后放大输出，适合于立体声音频放大。
首先，将左声道音频信号经由电容耦合至LM386芯片的PIN2引脚，右声道信号经由电阻耦合至PIN3引脚。
然后，将两路信号通过电流相加，通过Rf电阻反馈至OP-AMP的控制端，使得两路信号进行混音。
最后，调节电阻和电容，得到合适的增益和频率响应。
3.平衡差动输入双端输出应用该电路适用于将左右两个声道信号分别放大输出，实现立体声播放。
先将左声道信号通过电容耦合至LM386芯片的PIN2引脚，右声道信号经由电容耦合至PIN3引脚。
然后，将两路信号分别通过对应的电阻反馈至OP-AMP的控制端，使得两路信号分别放大输出。
最后，通过输出级的电容和电流限制等元件，实现双端输出。
总结：LM386低电压音频功率放大器的原理基于运放放大器设计，包括放大器电路和功率放大器电路。
典型应用电路有单端输入单端输出、双端输入单端输出和平衡差动输入双端输出等，分别适合不同的音频放大需求。

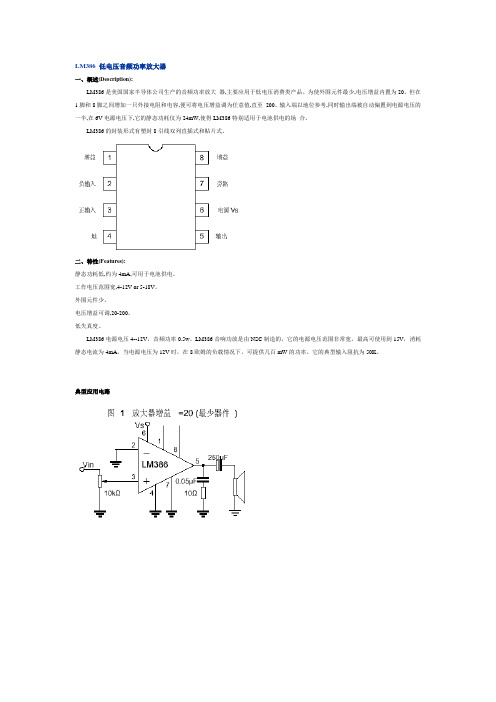

LM386 低电压音频功率放大器
一、概述(Description):
LM386是美国国家半导体公司生产的音频功率放大器,主要应用于低电压消费类产品。
为使外围元件最少,电压增益内置为20。
但在1脚和8脚之间增加一只外接电阻和电容,便可将电压增益调为任意值,直至200。
输入端以地位参考,同时输出端被自动偏置到电源电压的一半,在6V电源电压下,它的静态功耗仅为24mW,使得LM386特别适用于电池供电的场合。
LM386的封装形式有塑封8引线双列直插式和贴片式。
二、特性(Features):
静态功耗低,约为4mA,可用于电池供电。
工作电压范围宽,4-12V or 5-18V。
外围元件少。
电压增益可调,20-200。
低失真度。
LM386电源电压4--12V，音频功率0.5w。
LM386音响功放是由NSC制造的，它的电源电压范围非常宽，最高可使用到15V，消耗静态电流为4mA，当电源电压为12V时，在8欧姆的负载情况下，可提供几百mW的功率。
它的典型输入阻抗为50K。
典型应用电路。

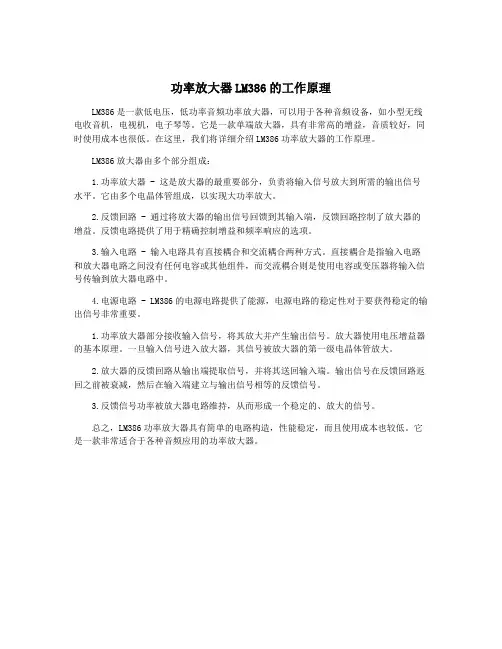

功率放大器LM386的工作原理
LM386是一款低电压，低功率音频功率放大器，可以用于各种音频设备，如小型无线电收音机，电视机，电子琴等。
它是一款单端放大器，具有非常高的增益，音质较好，同时使用成本也很低。
在这里，我们将详细介绍LM386功率放大器的工作原理。
LM386放大器由多个部分组成：
1.功率放大器 - 这是放大器的最重要部分，负责将输入信号放大到所需的输出信号水平。
它由多个电晶体管组成，以实现大功率放大。
2.反馈回路 - 通过将放大器的输出信号回馈到其输入端，反馈回路控制了放大器的增益。
反馈电路提供了用于精确控制增益和频率响应的选项。
3.输入电路 - 输入电路具有直接耦合和交流耦合两种方式。
直接耦合是指输入电路和放大器电路之间没有任何电容或其他组件，而交流耦合则是使用电容或变压器将输入信号传输到放大器电路中。
4.电源电路 - LM386的电源电路提供了能源，电源电路的稳定性对于要获得稳定的输出信号非常重要。
1.功率放大器部分接收输入信号，将其放大并产生输出信号。
放大器使用电压增益器的基本原理。
一旦输入信号进入放大器，其信号被放大器的第一级电晶体管放大。
2.放大器的反馈回路从输出端提取信号，并将其送回输入端。
输出信号在反馈回路返回之前被衰减，然后在输入端建立与输出信号相等的反馈信号。
3.反馈信号功率被放大器电路维持，从而形成一个稳定的、放大的信号。
总之，LM386功率放大器具有简单的电路构造，性能稳定，而且使用成本也较低。
它是一款非常适合于各种音频应用的功率放大器。

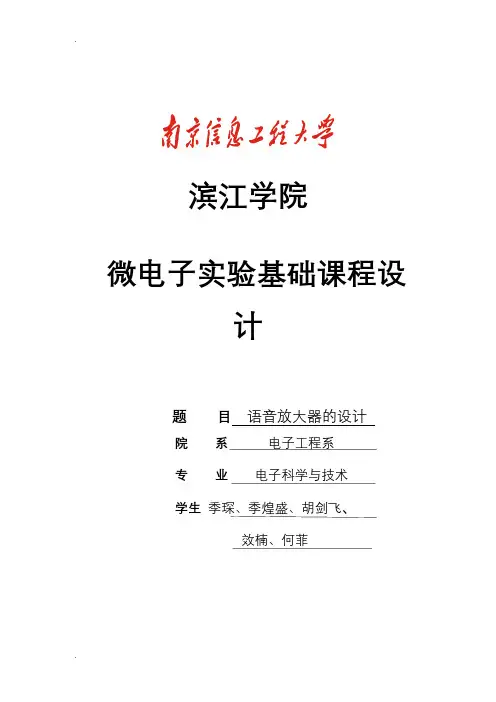

滨江学院微电子实验基础课程设计题目语音放大器的设计院系电子工程系专业电子科学与技术学生季琛、季煌盛、胡剑飞、效楠、何菲二Ｏ一五年六月十七日目录摘要 (1)关键词 (1)1 绪论 (2)2 需求分析 (3)2.1 设计任务及要求 (3)2.1.1 设计任务 (3)2.1.2 设计要求 (3)2.2 设计思想 (3)3 设计方案 (3)3.1 方案论证 (3)3.1.1 前置放大电路 (8)3.1.2 功率放大电路 (9)_Toc2879969923.2 工作原理 (10)4 电路详细设计 (10)4.1 前置放大电路分析 (10)4.2 功率放大电路分析 (11)_Toc2879969975 实验结果 (12)5.1 前置放大实验 (14)5.2 各级单元电路测试结果实验 (15)5.3 总评测试实验 (15)5.4 结果分析 (15)6 结论 (16)6.1 设计成果 (16)6.2 设计特点 (16)6.3 存在问题及改进方法 (16)参考文献 (17)附录B 元器件清单 (19)音频功率放大器摘要这次的模拟电路课程设计题目为音频功率放大器，简称音频功放，音频功率放大器主要用于推动扬声器发声，凡发声的电子产品中都要用到音频功放，比如手机、MP4播放器、笔记本电脑、电视机、音响设备等给我们的生活和学习工作带来了不可替代的方便享受。
我主要采用了两种方法对其进行了分析和设计，一种利用了LM386集成芯片对其进行放大输出，另一种是利用二极管进行偏置的互补对称电路，即分立元件进行设计放大。
期间遇到了不少问题，不过好在在老师的指导，同学的帮助下终于成功调试成功，听到了悦耳的嗡嗡声，设计题目也算比较圆满的完成了。
在设计的过程中，首先对自己的设计思路有个整体的认识，即对音频功率放大器的原理了解，在查阅了很多资料，以及对实验器材有了初步了解以后，利用课本及一些资料上所描述的同相放大电路和甲乙类互补对称功率放大电路的基本知识，通过对两种方法的对比评析确定了下面的课程设计。
音频功率放大电路设计学院名称：专业：班级：姓名：指导教师姓名：指导教师职称：2012年 6 月音频功率放大电路设计摘要：本文所介绍的由单片机控制的音频放大电路，具有操作方便，音质效果好等特点。
而且，整个音频放大器驱动电压范围广，从5V到15V均可做为音频功率放大电路的驱动电源。
本电路采用 TDA2030作为功率放大器，工作电压是+15v。
它将输入的电流进行放大，然后驱动喇叭工作。
TDA2030具有体积小，输出功率大，失真小等特点，功率放大器内含多种保护电路，工作安全可靠性高。
本电路通过LF353对音频信号进行前级放大，通过DAC0832对前级放大进行控制，并通过键盘输入由STC89C52单片机对放大倍数进行控制由液晶显示放大倍数。
关键词: DAC0832；TDA2030；音频放大器；功率The Design of Audio Power AmplifierAbstract:This paper introduces the microcomputer controlled by the audio amplification circuit, has the advantages of convenient operation, perfect sound quality characteristics. Moreover, the audio amplifier driving voltage range is wide, from 5V to15V can be used as an audio power amplification circuit for the driving power supply. The circuit uses TDA2030 as the power amplifier, the operating voltage is +15v. It will be the input current is amplified, then drives a loudspeaker to work. TDA2030has the advantages of small volume, high output power, low distortion characteristics, power amplifier containing a variety of protection circuit, high operating safety. The circuit through the LF353for audio signal preamplifier, through DAC0832 on the preceding stage amplifying control, and through the keyboard input by the STC89C52 chip amplification control is composed of a liquid crystal display magnification.Keywords: DAC0832 ；TDA2030；audio amplifier；power目录第1章前言 (1)1.1课题的意义目的 (1)1.2主要研究内容范围 (1)1.3应解决的问题 (1)第2章总体设计方案 (2)2.1设计思路 (2)2.2总体设计方案 (2)第3章硬件电路设计 (4)3.1总体硬件电路 (4)3.2麦克风输入电路 (4)3.3前级放大电路模块 (5)3.4单片机设计模块 (8)3.5液晶显示模块 (11)3.6数模转换模块 (19)3.7功率放大模块 (25)第4章软件部分设计 (26)4.1软件总体模块 (26)4.2液晶显示模块 (26)4.3按键扫描模块 (27)4.4前级程控放大模块 (28)第5章数据分析与电路完善 (29)5.1相关数据记录分析 (29)5.2功能的改进以及完善 (29)5.2.1焊接方面的缺陷及完善 (29)5.2.2软硬件设计方面的缺陷以及完善 (30)第6章总结 (31)参考文献 (32)致谢 (33)附录： (34)1源程序 (34)2硬件电路原理图 (42)第1章前言1.1课题的意义、目的研究音频功率放大器的意义在于，音频功率放大电路设计的领域十分广泛，在我们身边的许多电子产品中都会有它的身影，小到我们平时听歌的mp4，大到城防警报系统，还有许多需要放大音频信号的地方都要用到音频功率放大电路，身为电子信息工程专业的一名毕业生我有必要仔细研究一下它的工作原理以及构成，通过细致的研究希望能在今后的工作以及相关类似产品的研究维修方面给我提供经验。

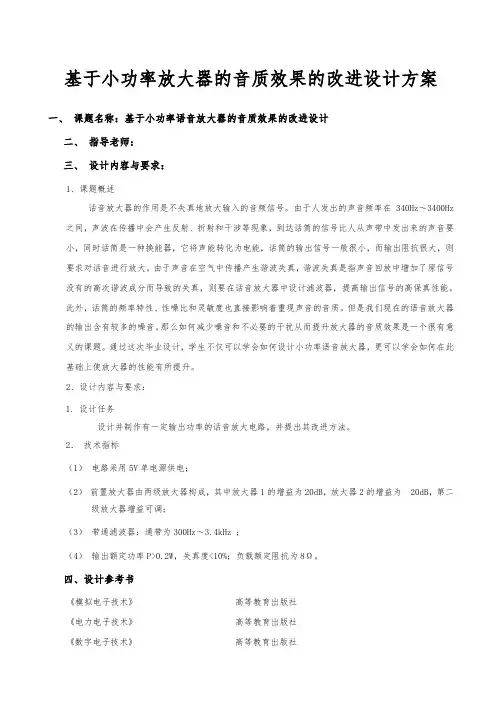

基于小功率放大器的音质效果的改进设计方案一、课题名称：基于小功率语音放大器的音质效果的改进设计二、指导老师：三、设计内容与要求：1、课题概述话音放大器的作用是不失真地放大输入的音频信号。
由于人发出的声音频率在340Hz～3400Hz 之间，声波在传播中会产生反射、折射和干涉等现象，到达话筒的信号比人从声带中发出来的声音要小，同时话筒是一种换能器，它将声能转化为电能，话筒的输出信号一般很小，而输出阻抗很大，则要求对话音进行放大。
由于声音在空气中传播产生谐波失真，谐波失真是指声音回放中增加了原信号没有的高次谐波成分而导致的失真，则要在话音放大器中设计滤波器，提高输出信号的高保真性能。
此外，话筒的频率特性、性噪比和灵敏度也直接影响着重现声音的音质。
但是我们现在的语音放大器的输出含有较多的噪音。
那么如何减少噪音和不必要的干扰从而提升放大器的音质效果是一个很有意义的课题。
通过这次毕业设计，学生不仅可以学会如何设计小功率语音放大器，更可以学会如何在此基础上使放大器的性能有所提升。
2、设计内容与要求：1. 设计任务设计并制作有一定输出功率的话音放大电路，并提出其改进方法。
2．技术指标（1）电路采用5V单电源供电；（2）前置放大器由两级放大器构成，其中放大器1的增益为20dB，放大器2的增益为 20dB，第二级放大器增益可调；（3）带通滤波器：通带为300Hz～3.4kHz ；（4）输出额定功率P>0.2W，失真度<10%；负载额定阻抗为8Ω。
四、设计参考书《模拟电子技术》高等教育出版社《电力电子技术》高等教育出版社《数字电子技术》高等教育出版社《电路理论》高等教育出版社《电工基础》高等教育出版社《集成放大电路的设计》高等教育出版社五、内容1、封面2、目录3、内容摘要(200-400字左右，中英文)4、引言5、正文（设计方案比较与选择，设计方案原理、分析、论证，设计结果的说明及特点）6、结束语7、附录(参考文献、图纸、材料清单等)六、设计进程安排第1周：资料准备与借阅，了解课题思路。

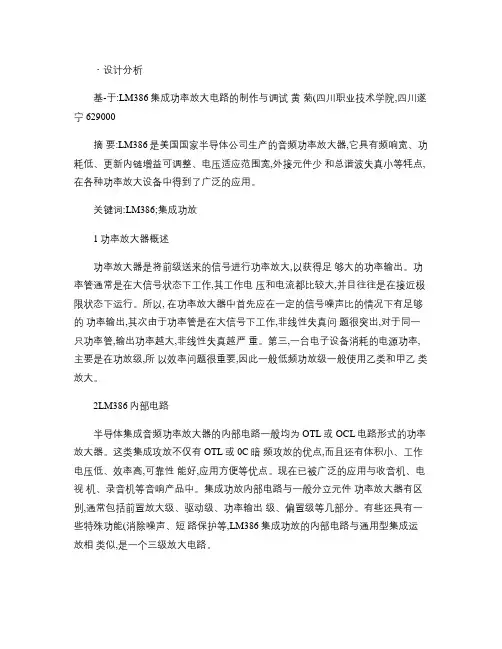

・设计分析基-于:LM386集成功率放大电路的制作与调试黄菊(四川职业技术学院,四川遂宁629000摘要:LM386是美国国家半导体公司生产的音频功率放大器,它具有频响宽、功耗低、更新内链增益可调整、电压适应范围宽,外接元件少和总谐波失真小等牦点,在各种功率放大设备中得到了广泛的应用。
关键词:LM386;集成功放1功率放大器概述功率放大器是将前级送来的信号进行功率放大,以获得足够大的功率输出。
功率管通常是在大信号状态下工作,其工作电压和电流都比较大,并目往往是在接近极限状态下运行。
所以, 在功率放大器中首先应在一定的信号噪声比的情况下有足够的功率输出,其次由于功率管是在大信号下工作,非线性失真问题很突出,对于同一只功率管,输出功率越大,非线性失真越严重。
第三,一台电子设备消耗的电源功率,主要是在功放级,所以效率问题很重要,因此一般低频功放级一般使用乙类和甲乙类放大。
2LM386内部电路半导体集成音频功率放大器的内部电路一般均为OTL或 OCL电路形式的功率放大器。
这类集成攻放不仅有OTL或0C暗频攻放的优点,而且还有体积小、工作电压低、效率高,可靠性能好,应用方便等优点。
现在已被广泛的应用与收音机、电视机、录音机等音响产品中。
集成功放内部电路与一般分立元件功率放大器有区别,通常包括前置放大级、驱动级、功率输出级、偏置级等几部分。
有些还具有一些特殊功能(消除噪声、短路保护等,LM386集成功放的内部电路与通用型集成运放相类似,是一个三级放大电路。
输入级为差分放大电路,使用镜像电流源作为差分放大电路有源负载,可使单端输出电路的增益近似等于双端输出电容的增益。
中间级是本集成功放的主要增益级,为共射放大电路, 恒流源作有源负载,以增大放大倍数并作为驱动级。
输出级是准互补对称功率放大最终能输出较大功率。
并且引入了深度电压串联负反馈,使整个电路具有稳定的电压增益。
3LM386'[1氏压音频功率放大器电路(1LM386是一种低电压通用型集成功率放大器,引脚2为反相输入端,引脚3为同相输入端,引脚5为输出端应外接输出电容后再接负载。
基于LM386的简单功放系统设计总结报告一系统概述，设计思路功率放大器是音响系统中最基本的设备，它的任务是把来自信号源的微弱电信号进行放大及驱动扬声器发出声音。
当负载一定时，希望输出的功率尽可能大，输出信号的非线性失真尽可能小，效率尽可能高。
常见的功放电路有集成电路放大器和晶体管组成的放大器。
LM386是美国国家半导体公司生产的音频功率放大器，主要应用于低电压消费类产品。
为使外围元件最少，电压增益内置为20。
但在1脚和8脚之间增加一只外接电阻和电容，便可将电压增益调为任意值，直至200。
输入端以地为参考，同时输出端被自动偏置到电源电压的一半，工作电压范围为4-12V or 5-18V，在6V电源电压下，它的静态功耗仅为24mW，使得LM386特别适用于电池供电的场合。
设计功放由输入级，中间级和输出级三部分组成：输入级由一个10u的电容和10k的滑动变阻器组成，电容用于隔直，提高输入级稳定性的功能，滑动变阻器用于调节信号的大小（调节扬声器的声音大小）。
中间级由LM386和周围电子元器件组成，2，3脚接输入信号，1,8脚间接一电容和滑动变阻器用于调节LM386的放大倍数，6脚接直流电压时旁接一电容用于防止自激振荡。
输出级用电容和电阻构成滤波电路，滤波电路后接扬声器。
双声道设计时，设计两个功放，将从信源来的信号分别接到两个功放的输入级。
二系统组成和工作原理1、LM386的工作原理LM386是一个单电源供电的音频功放，为美国国家半导体公司产品，采用8引线双列直插封装和贴片式LM386集成功率发达器的引脚排列通过查资料可得：引脚2：反相输入端；引脚3：同相输入端；引脚4：接地端；引脚5：输出端；引脚6：工作电源引入端引脚1与8：电压增益设定端；引脚7与地之间串接旁路电容，旁路电容容值一般取10μF。
系统功能组成框图：信号--------输入级-------中间放大级-------输出级------扬声器工作原理电路图为:（注：由于双声道设计时，两路电路相同，只是接入信号不同，所以只画了一个功放电路）如图，输入级由C1和滑动变阻器R1组成，用于隔直流，调节信号大小（调节音量大小）。

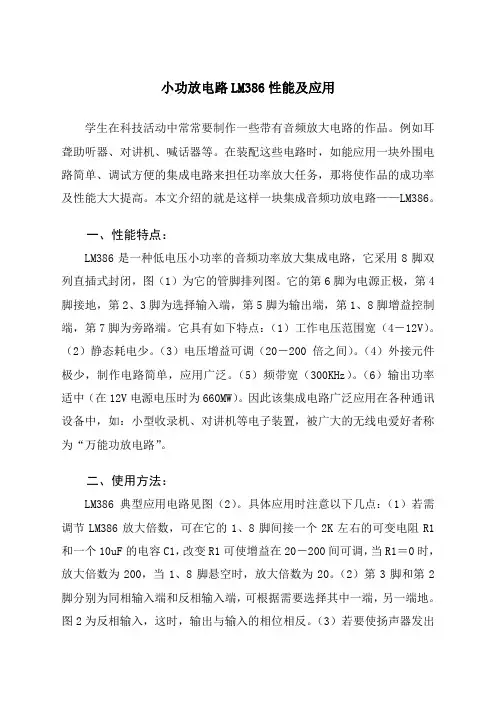

小功放电路LM386性能及应用学生在科技活动中常常要制作一些带有音频放大电路的作品。
