燃煤发电厂转动设备联轴器找正培训

全面介绍转动设备的联轴器找中心、对正一、联轴器找中心意义：联轴器找中心，是汽轮发电机、水泵、风机、磨煤机等转动设备检修的一项重要工作，转动设备联轴器的中心不对中，必然会引起机组的异常振动。

因此，对安装或检修后转动设备的联轴器必须进行找中心工作，使两轴的中心偏差符合允许范围内。

二、联轴器找中心目的：找中心的目的是使一转子轴的中心线与另一转子轴中心线重合，即要使联轴器两对轮的中心线重合，具体要求：1、使两对轮的外圆面重合。

2、使两个对轮的端面平行。

三、联轴器找中心任务：1、测量两对轮的外圆和端面的偏差情况。

2、根据测量的偏差数值，对机座作进行相应的调整，使两对轮同心、端面平行。

四、联轴器对中状态分析一般情况下，可能遇到的有以下四种情形。

1）、S1=S2，a1=a2 两半靠背轮端面是处于既平行又同心的正确位置，这时两轴线必须位于一条直线上。

2）、S1=S2，a1≠a2 两半靠背轮端面平行但轴线不同心，这时两轴线之间有平行的径向位移e=(a2-a1)/2。

3）、S1≠S2，a1=a2 两半靠背轮端面虽然同心但不平行，两轴线之间有角向位移α。

4）、S1≠S2，a1≠a2 两半靠背轮端面既不同心又不平行，两轴线之间既有径向位移e又有角向位移α。

联轴器处于第一种情况是我们在找正中需要努力达到的理想状态，而其他三种状态都不正确，需要我们进行调整，使其达到第一种情况。

在安装设备时，首先把从动机（即常说的泵头）安装好，使其轴线处于水平位置，然后再安装主动机（即常说的电机），所以找正时只需要调整电机，即在电机的支脚下面加调整垫片的方法来调节。

五、找中时测量方法下面主要介绍在检修过程中常用的两种测量调整方法，根据测量工具不同可分为：1）、利用刀形尺和塞尺测量联轴器的不同心和利用楔形间隙轨或塞尺测量联轴器端面的不平行度，这种方法适用于弹性联接的低转速、精度要求不高的设备。

2）、利用百分表及表架或专用找正工具（如激光对中校正仪）测量两联轴器的不同心及不平行情况，这种方法适用于转速较高、刚性联接和精度要求高的转动设备。

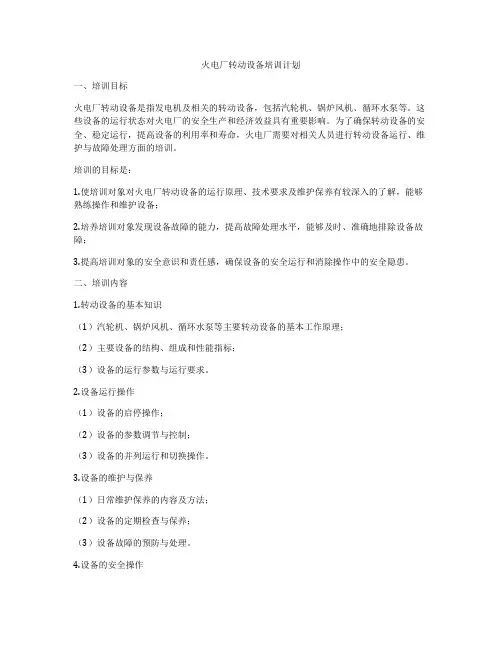

火电厂转动设备培训计划一、培训目标火电厂转动设备是指发电机及相关的转动设备，包括汽轮机、锅炉风机、循环水泵等。

这些设备的运行状态对火电厂的安全生产和经济效益具有重要影响。

为了确保转动设备的安全、稳定运行，提高设备的利用率和寿命，火电厂需要对相关人员进行转动设备运行、维护与故障处理方面的培训。

培训的目标是：1.使培训对象对火电厂转动设备的运行原理、技术要求及维护保养有较深入的了解，能够熟练操作和维护设备；2.培养培训对象发现设备故障的能力，提高故障处理水平，能够及时、准确地排除设备故障；3.提高培训对象的安全意识和责任感，确保设备的安全运行和消除操作中的安全隐患。

二、培训内容1.转动设备的基本知识（1）汽轮机、锅炉风机、循环水泵等主要转动设备的基本工作原理；（2）主要设备的结构、组成和性能指标；（3）设备的运行参数与运行要求。

2.设备运行操作（1）设备的启停操作；（2）设备的参数调节与控制；（3）设备的并列运行和切换操作。

3.设备的维护与保养（1）日常维护保养的内容及方法；（2）设备的定期检查与保养；（3）设备故障的预防与处理。

4.设备的安全操作（1）设备运行中的注意事项与安全规定；（2）设备故障时的安全处理方法；（3）设备事故的应急处置。

5.其他相关知识（1）设备的能耗管理；（2）设备运行记录与报表的编制；（3）设备的技术更新与改造。

三、培训形式1.理论教学：通过课堂讲授、教材阅读、多媒体展示等方式，向培训对象传授转动设备的相关知识。

2.实践操作：组织培训对象参观火电厂转动设备，实地操作、维护、检修等，以便培训对象掌握技能。

3.案例分析：通过分析转动设备的典型故障案例，让培训对象了解故障排除的方法和技巧。

4.讨论交流：组织培训对象就转动设备运行、维护和故障处理方面的经验及问题进行交流讨论，促进知识的传递和分享。

四、培训时长培训时间安排为一周，每天8小时，共计40个小时。

第一天至第三天为理论教学和案例分析，共计24小时；第四天至第五天为实践操作和讨论交流，共计16小时。

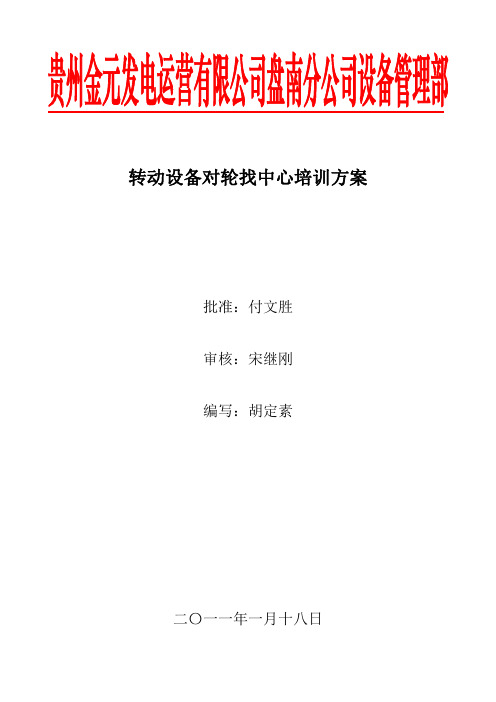

转动设备对轮找中心培训方案批准：付文胜审核：宋继刚编写：胡定素二〇一一年一月十八日一、转动设备对轮找中心培训策划书批准：郑永强审核：付文胜编制：胡定素二、联轴器找中心联轴器找中心的目的是使各转子的中心线能连接成一条平滑的、连续的曲线。

为此，必须使两个联轴器的外圆同心、端面平行。

1、测量方法找中心时，根据联轴器型式不同，可采用百分表法或塞尺法。

1.1百分表测量法：百分表用卡子或表座固定在联轴器上，测量圆周需用一块百分表，测量端面需用两块百分表。

为使测量数据准确，测量端面的两块百分表应安置在同一直径并距中心相等的对称位置上。

测量前应将百分表的触头稍许压缩，然后记录各个百分表的读数。

再轻轻转动联轴器，使其旋转360°,再看测量圆周的百分表读数是否与起始时一样，测量端面的两个百分表读数之差是否和起始差值相同，还可按下面方式检查圆周值测量结果的准确性。

A1 + A3 ≈A2 + A4即圆周上相差90度的直径方向上两个数值之和大致相等。

若误差大于0.03mm时，应查找原因，并重新测量。

1.2 有时联轴器由于位置有限，不能使用百分表，则可用塞尺来测量。

在用塞尺测量时，每次塞尺插入的深度及使用的力量都要求相同。

测量时，塞尺塞入力量不要过大，以防卡子走动，引起误差。

无论使用何种方法，测量时应将联轴器圆周分为四等份，每隔90°作一记号。

然后将两联轴器用螺栓连接在一起，螺栓不要拧紧，只要两轴能转动即可，至于联轴器本身的晃度度、瓢偏度和轴向串动等，将在测量中互相抵销一部份，可以忽不计。

但如联轴器本身瓢偏值和晃度值超标，则应先修整联轴器再进行联轴器找中心。

测量时，转子每转动90°测量记录一次，测量数值一般习惯一般习惯用简图做记录，圆周间隙A只测一点，记录在简图的圆周外，平面间隙B至少要测相对180°的两点，记录在圆周内，如图B11+B1II B211+B1NB1= —————B2= —————2 2B31+B3III B4II+B4NB3=—————B4= —————2 2旋转一周后的测量记录叫实测记录，实测记录的端面间隙要进行计算，计算公式如上图：此外，还要附卡子装设简下图：应当指出由百分表测量时，间隙越大，读数越小，所有百分表测量的数值与塞尺测量的数值的实际意义是相反的，现场现举例说明：调整方法：为方便起见，现举例调整方法，用百分表测量水泵和电机，其测量综合记录如图0.40 0.360.32 0.30 0.27 0.290.22 0.20圆周端面分析上图可知,水泵转子高于电机转子,圆周偏差为（0.40－0．22）／2＝0.09 .平面偏差为（0.36－0.20）／2＝0.08．为下张口。

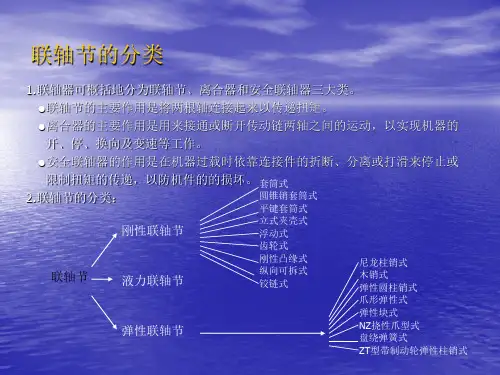

JOINT AXIS EQUIPMENT TO FIND THE CENTER COURSE TRAINING主讲人：X工C O N T E N T S●认识联轴器及联轴器的分类●联轴器械找正的方法●对轮检修质量标准认识联轴器及联轴器的分类UNDERSTANDING THE CLASSIFICATION OF COUPLING AND COUPLING1认识联轴器及联轴器的分类UNDERSTANDING THE CLASSIFICATION OF COUPLING AND COUPLING定义联轴器是用来联接不同机构中的两根轴（主动轴和从动轴）使之共同旋转以传递扭矩的机械零件作用在高速重载的动力传动中，有些联轴器还有缓冲、减振和提高轴系动态性能的作用组成联轴器由两半部分组成，分别与主动轴和从动轴联接一般动力机大都借助于联轴器与工作机相联接认识联轴器及联轴器的分类UNDERSTANDING THE CLASSIFICATION OF COUPLING AND COUPLING联轴器共有，鼓形齿式联轴器、蛇形弹簧联轴器、膜片联轴器、梅花联轴器、弹性套联轴器、弹性柱销联轴器、滑块联轴器、星形弹性联轴器、轮胎式联轴器、滚子链条联轴器、刚性联轴器、夹壳联轴器、万向节联轴器、水泵联轴器。

认识联轴器及联轴器的分类UNDERSTANDING THE CLASSIFICATION OF COUPLING AND COUPLING弹性套柱销联轴器弹性联轴器通常由金属圆棒线切割而成，常用的材质有铝合金、不锈钢、工程塑料、铸钢等。

弹性联轴器运用平行或螺旋切槽系统来适应各种偏差和精确传递扭矩。

认识联轴器及联轴器的分类UNDERSTANDING THE CLASSIFICATION OF COUPLING AND COUPLING弹性柱销联轴器十字滑块联轴短节联轴器梅花联轴器认识联轴器及联轴器的分类UNDERSTANDING THE CLASSIFICATION OF COUPLING AND COUPLING在我们输煤系统中用联轴器的设备也比较多归纳大概有几种方式带制动轮弹性套柱销联轴器；滑块联轴器；凸缘联轴器；夹壳联轴器；三爪联轴器；蛇簧联轴器；鼓形齿式联轴器；弹性柱销齿轮联轴器；套筒联轴器；耦合器；联轴器械找正的方法METHOD FOR FINDING THE POSITIVE OF THE COMBINED SHAFT DEVICE2关于联轴器械找正的方法UNDERSTANDING THE CLASSIFICATION OF COUPLING AND COUPLING1用平尺放在联轴器的相对位置,找出偏差方向后,先粗略地调整一下,使联轴器的中心接近对准,两个端面接近平行,为联轴器精确找正奠定基础关于联轴器械找正的方法UNDERSTANDING THE CLASSIFICATION OF COUPLING AND COUPLING2装上千分表或用宽尺及其他附件在联轴器的外圆柱面及端面上测量中心的相对位置对准(简易测量可用角尺,平尺及塞尺).关于联轴器械找正的方法UNDERSTANDING THE CLASSIFICATION OF COUPLING AND COUPLING3固定从动机位置,再调整电动机,改变支承点处垫片或调整电动机位置,使中心趋于一致,经过调整,达到标准,固定好电动机关于联轴器械找正的方法UNDERSTANDING THE CLASSIFICATION OF COUPLING AND COUPLING4根据经验,找正时先调整端面,后调整中心,比较方便迅速,熟练以后,端面和中心的调整可以同时进行.对轮检修质量标准QUALITY STANDARD FOR WHEEL INSPECTION3关于对轮检修质量标准QUALITY STANDARD FOR WHEEL INSPECTION钢性联轴器对轮钢性联轴器对轮检修质量标准以及操作步骤和要求1.1对轮的外形和配合尺寸要符合图纸要求。

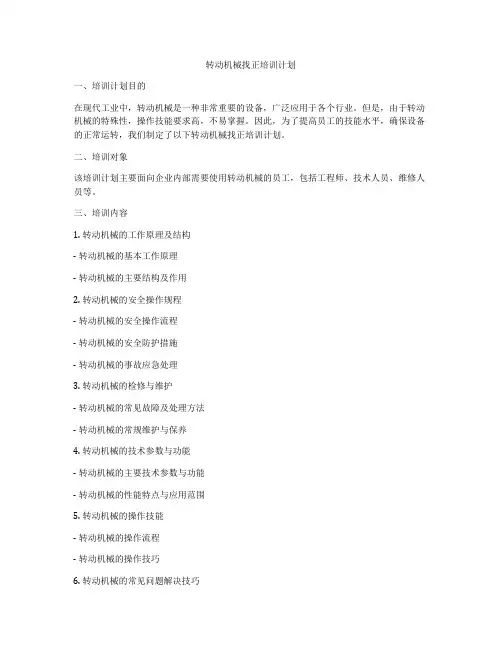

转动机械找正培训计划一、培训计划目的在现代工业中，转动机械是一种非常重要的设备，广泛应用于各个行业。
