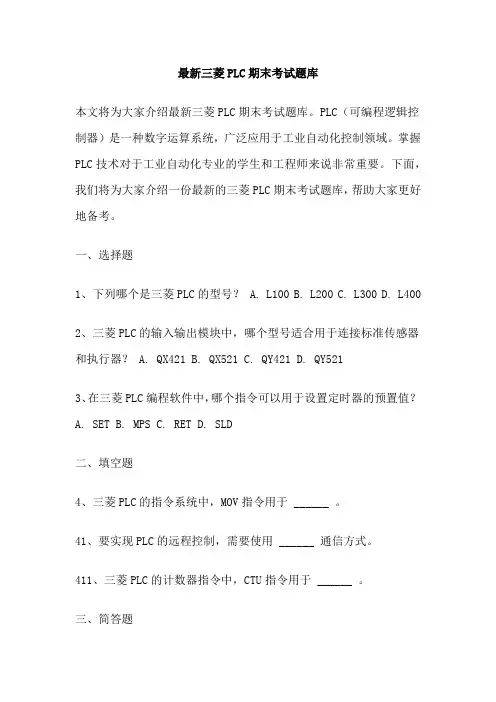

最新三菱PLC期末考试题库本文将为大家介绍最新三菱PLC期末考试题库。
PLC（可编程逻辑控制器）是一种数字运算系统，广泛应用于工业自动化控制领域。
掌握PLC技术对于工业自动化专业的学生和工程师来说非常重要。
下面，我们将为大家介绍一份最新的三菱PLC期末考试题库，帮助大家更好地备考。
一、选择题1、下列哪个是三菱PLC的型号？ A. L100 B. L200 C. L300 D. L4002、三菱PLC的输入输出模块中，哪个型号适合用于连接标准传感器和执行器？ A. QX421 B. QX521 C. QY421 D. QY5213、在三菱PLC编程软件中，哪个指令可以用于设置定时器的预置值？A. SETB. MPSC. RETD. SLD二、填空题4、三菱PLC的指令系统中，MOV指令用于 ______ 。
41、要实现PLC的远程控制，需要使用 ______ 通信方式。
411、三菱PLC的计数器指令中，CTU指令用于 ______ 。
三、简答题7、请简述三菱PLC在工业自动化中的应用。
71、请说明三菱PLC的输入输出模块如何选型。
711、请写出三菱PLC中SET和RST指令的功能和用法。
四、综合题10、某自动化生产线需要使用PLC进行控制，要求设计一个控制系统，包括电源模块、CPU模块、输入输出模块、通信模块等，并编写程序实现以下功能：当按下启动按钮时，系统开始运行，传送带带动工件运动，同时检测工件的数量，当工件数量达到设定值时，停止传送带并开始计数，当工件数量为0时，重新启动传送带。
请写出电源模块、CPU模块、输入输出模块、通信模块的选型，并编写程序实现上述功能。
以上就是我们为大家提供的最新三菱PLC期末考试题库。
希望通过这份题库，能够帮助大家更好地掌握PLC技术，为备考期末考试做好准备。
祝大家考试顺利！。
一、单项选择（30分）1、PLC是在什么控制系统基础上发展起来的A、电控制系统B、单片机C、工业电脑D、机器人正确答案：A2、一般而言,PLC的I/O点数要冗余多少?A、10%B、5%C、15%D、20%正确答案：A3、PLC设计规范中,RS232通讯的距离是多少?A、1300MB、200MC、30MD、15M正确答案：D4、PLC的RS485专用通讯模块的通讯距离呢?A、1300MB、200MC、500MD、15M正确答案：C5、工业中控制电压一般是多少伏A、24VB、36VC、110VD、220V正确答案：A6、工业中控制电压一般是直流还是交流A、交流B，直流C、混合式D、交变电压正确答案：B7、请写出电磁兼容性英文缩写、A、MACB、EMCC、CMED、AMC正确答案：B8、在PLC自控系统中,对于温度控制,可用什么扩展模块A、FX2N－4ADB、FX2N－4DAC、FX2N-4AD-TCD、FX0N－3A正确答案：C9、三菱FX系列PLC普通输入点,输入响应时间大约是多少ms? A100 ms ，B、10ms C、15 ms D、30 ms正确答案B10、FX1S系列最多可以有多少个点的PLC?A、30B、128C256D、1000正确答案：A11、FX1N系列最多能扩展到多少个点A、30B、128C256D、1000正确答案：B12、FX2N系列最多能扩展到多少个点A、30B、128C256D、1000正确答案：C13、M8013的脉冲输出周期是多少?A、5秒，B、13秒C、10秒D、1秒正确答案：D14、M8013的脉冲的占空比是多少?A、50%B、100%C、40%D、60%正确答案：A15、PLC外部接点坏了以后,换到另外一个好的点上后,然后要用软件中的哪个菜单进行操作A、寻找B、替换C、指令寻找正确答案：B16、PLC电池电压降低至下限,应怎么处理:A、没关系B、及时更换电池C、拆下电池不管正确答案：B17、十六进制的1F,转变为十进制是多少?A、3118、工业级模拟量,哪一种更容易受干扰、A、uA级B、mA级C、A级D、10A级正确答案：A19、一般而言,FX系列PLC的AC输入电源电压范围是多少?A、DC24VB、86-264VACB、220－380VAC D、24VAC－220VAC正确答案：B20、三菱FX型PLC一个晶体管输出点输出电压是多少A、DC12VB、AC110VC、AC220VD、DC24V正确答案：D21、三菱FX型PLC一个晶体管输出点输出电流是多少A、1AB、200 mAC、300 mAD、2A正确答案：C22、三菱FX型PLC输出点中，继电器一个点最大的通过电流是多少A、1AB、200 mAC、300 mAD、2A正确答案：D23、PLC的RS485专用通讯板的通讯距离呢?A、1300MB、200MC、500MD、50M正确答案：D24、在PLC自控系统中,对于压力输入,可用什么扩展模块A、FX2N－4ADB、FX2N－4DAC、FX2N-4AD-TCD、FX2N－232BD正确答案：A25、一般公认的PLC发明时间为A、1945B、1968C、1969D、1970正确答案：C26、十六进制的F,转变为十进制是多少?A、31B、32C、15D、29正确答案：C27、三菱PLC中,16位的内部计数器,计数数值最大可设定为A、32768B、32767C、10000D、100000正确答案：B28、FX主机,读取特殊扩展模块数据,应采用哪种指令A、FROMB、TOC、RSD、PID正确答案：A29、FX主机,写入特殊扩展模块数据,应采用哪种指令A、FROMB、TOC、RSD、PID正确答案：B30、FX系列PLC中LDP,表示什么指令A、下降沿B、上升沿C、输入有效D、输出有效正确答案：B31、FX系列PLC,主控指令应采用A、CJB、MCC、GO TOD、SUB正确答案：B32、FX系列PLC中PLF,表示什么指令A、下降沿B、上升沿C、输入有效D、输出有效正确答案：A33、FX系列PLC中SET,表示什么指令A、下降沿B、上升沿C、输入有效D、置位正确答案：D34、FX系列PLC中RST,表示什么指令A、下降沿B、上升沿C、复位D、输出有效正确答案：C35、FX系列PLC中OUT,表示什么指令A、下降沿B、输出C、输入有效D、输出有效正确答案：B36、STL步进是顺控图中,S10—S19的功能是什么A、初始化B、回原点C、基本动作D、通用型正确答案：B37、STL步进是顺控图中, S0—S9的功能是什么A、初始化B、回原点C、基本动作D、通用型正确答案：A38、FX系列PLC中,16位加法指令应用A、DADDB、ADDC、SUBD、MUL正确答案：B39、FX系列PLC中,16位减法指令应用A、DADDB、ADDC、SUBD、MUL正确答案：C40、FX系列PLC中,32位加法指令应用A、DADDB、ADDC、SUBD、MUL正确答案：A41、FX系列PLC中,32位减法指令应用A、DADDB、ADDC、DSUBD、MUL正确答案：C42、M0—M15中,M0,M3数值都为1,其它都为0,那么,K4M0数值等于多少？A、10B、9C、11D、12正确答案：B43、M0—M15中,M0,M2数值都为1,其它都为0,那么,K4M0数值等于多少？A、10B、9C、11D、5正确答案：D44、M0—M15中,M0,M1数值都为1,其它都为0,那么,K4M0数值等于多少？A、1B、2C、3D、5正确答案：C45、M0—M15中,M0数值都为1,其它都为0,那么,K4M0数值等于多少？A、4B、3C、2D、1正确答案：D46、M8013是归类于A、普通继电器B、计数器C、特殊辅助继电器D、高速计数器正确答案：C47、M8002有什么功能A、置位功能B、复位功能C、常数D、初始化功能正确答案：D48、FX系列PLC中,读取内部时钟,用什么指令A、TDB、TMC、TRDD、TRDW正确答案：C49、FX系列PLC中,比较两个数值的大小,用什么指令A、TDB、TMC、TRDD、CMP正确答案：D50、FX系列PLC中,16位的数值传送指令A、DMOVB、MOVC、MEAND、RS正确答案：B51、FX系列PLC中,32位的数值传送指令A、DMOVB、MOVC、MEAND、RS 正确答案：A52、FX系列PLC中,32位乘法指令应用A、DADDB、ADDC、DSUBD、DMUL 正确答案：D53、FX系列PLC中,16位乘法指令应用A、DADDB、ADDC、MULD、DMUL 正确答案：C54、FX系列PLC中,16位除法指令应用A、DADDB、DDIVC、DIVD、DMUL 正确答案：C55、FX系列PLC中,32位除法指令应用A、DADDB、DDIVC、DIVD、DMUL 正确答案：B56、FX系列PLC中,位右移指令应用A、DADDB、DDIVC、SFTRD、SFTL 正确答案：C57、FX系列PLC中,位左移指令应用A、DADDB、DDIVC、SFTRD、SFTL 正确答案：D58、FX系列PLC中,求平均值指令A、DADDB、DDIVC、SFTRD、MEAN正确答案：D59、FX系列PLC中,遇到单按钮起动开关,可以选用哪个指令？A、ADDB、SFTRC、ALTD、MEAN正确答案：C60、FX系列PLC中,当PLC要去外部仪表进行通讯时,可以采用哪种指令？A、ALTB、PIDC、RSD、TO正确答案：C61、热继电器在电路中做电动机的什么保护？A、短路B、过载C、过流D、过压正确答案：B62、PLC的输出方式为晶体管型时，它适用于哪种负载？A、感性B、交流C、直流D、交直流正确答案：C63、二进制数1011101等于十进制数的（）A、92B、93C、94D、95正确答案：B64、步进电机的控制脉冲的电压一般是多少？A、DC24VB、DC12VC、DC5VD、AC220V正确答案：C65、步进电机的加减速是通过改变哪个参数实现的？A、脉冲数量B、脉冲频率C、电压D、脉冲占空比正确答案：B66、步进电机旋转角度与哪个参数有关？A、脉冲数量B、脉冲频率C、电压D、脉冲占空比正确答案：A67、FX2N系列PLC,晶体管输出类型的PLC主机,能输出脉冲频率是多少？A、20KB、100KC、200KD、500K正确答案：A68、FX1N系列PLC,晶体管输出类型的PLC主机,能输出脉冲频率是多少？A、20KB、100KC、200KD、500K正确答案：B69、FX1S系列PLC,晶体管输出类型的PLC主机,能输出脉冲频率是多少？A、20KB、100KC、200KD、500K正确答案：B70、PLC程序中,手动程序和自动程序需要A、自锁B、互锁C、保持D、联动正确答案：B71、步进电机方向控制靠什么信号？A、开关量信号B、模拟量信号C、继电器换向D、接触器换向正确答案：A72、步进电机的细分数代表什么含义？A、转一圈的频率B、转一圈的脉冲C、速度D、电机电流正确答案：B73、在一定的步进电机细分下,旋转角度和哪个参数有关？A、频率B、脉冲数C、脉冲电压D、脉冲占空比正确答案：B74、如果PLC发出的脉冲的频率超过步进电机接收的最高脉冲频率,会发生A、电机仍然精确运行B、丢失脉冲,不能精确运行C、电机方向会变化D、电机方向不变正确答案：B75、步进电机在超过其额定转速时,扭矩会A、增大B、减小C、不变D、都有可能正确答案：B76、步进电机如果用的是DC5V的脉冲输入信号,目前PLC有DC24V的脉冲输出,应怎么办？A、并联一个电阻,2K欧,2WB、并联一个电阻,1K欧,1WC、串联一个电阻,2K欧,1WD、串联一个电阻,2K欧,2KW正确答案：C77、触摸屏通过哪种方式与PLC交流信息？A、通讯B、I/O信号控制C、继电连接D、电气连接正确答案：A78、触摸屏实现数值输入时,要对应PLC内部的A、输入点XB、输出点YC、数据存贮器DD、定时器正确答案：C79、触摸屏实现按钮输入时,要对应PLC内部的A、输入点XB、内部辅助继电器MC、数据存贮器DD、定时器正确答案：B79、触摸屏实现数值显示时,要对应PLC内部的A、输入点XB、输出点YC、数据存贮器DD、定时器正确答案：C80、触摸屏实现换画面时,必须指定A、当前画面编号B、目标画面编号C、无所谓D、视情况而定正确答案：B81、触摸屏不能替代统操作面板的哪个功能A、手动输入的常开按钮B、数值指拔开关C、急停开关D、LED信号灯正确答案：C82、触摸屏是用于实现替代哪些设备的功能A、传统继电控制系统B、PLC控制系统C、工控机系统D、传统开关按钮型操作面板正确答案：D83、触摸屏密码画面设计,主要运用了触摸屏的哪个功能A、数值输入B、数值显示C、使用者等级D、按钮开关正确答案：C84、触摸屏的尺寸是5、7寸,指的是A、长度B、宽度C、对角线D、厚度正确答案：C二、多项选择（30分）1、PLC型号选择的两个重要原则:A、经济性原则,B安全性原则,C隨意性原则，D地区性原则正确答案：A，B2、PLC输入点类型的有哪些A、NPN类型，B、PNP类型C、APN类型D、NAN类型正确答案：A，B3、现代工业自动化的三大支柱、A、PLCB、机器人C、CAD/CAMD、继电控制系统正确答案：A，B，C4、PLC输出点类型的有主要有哪些A、继电器B，可控硅C，晶体管D、IC驱动电路正确答案：A，B，C5、三菱FX系列PLC支持哪种编程方式、A梯形图,B继电接线图,C步进流程图(SFC)D、指令表正确答案：A，C，D6、温度输入传感器有哪两种类型?A、热电阻,B、热敏传感器C热电偶D、热电丝正确答案：A，B7、三菱FX系列PLC内部定时器,定时的时间单位有哪3种?A、0、1S,B、0、01s,C、0、0001D、0、001正确答案：A，B，D8、三菱FX系列PLC内部计数器,有哪两种位数的?A16位,B、8位C、32位D、64位正确答案：A，C9、步进电机控制程序设计三要素A速度B、方向C、时间D、加速度正确答案：A，B，D10、PLC温控模块在选取时要考虑什么、A温度范围,B精度，C广度、D使用时间正确答案：A，B11、请写出工厂自动化控制的种典型实现方式A、单片机，B、继电控制系统，C、PLCD、工控机正确答案：A，B，C，D12、通常的工业现场的模拟量信号有哪些A，温度B，压力C，湿度D，亮度正确答案：A，B，C，D13、通常的PLC特殊扩展功能模块有哪些类型A、I/O量扩展输出B、模拟量模块C、高速计数模块D、扩展单元模块正确答案：B，C14、PLC用户数据结构主要有A、位数据B，字数据C、浮点数D、位与字的混合格式正确答案：A，B，D15、SFC步进顺控图中,按流程类型分,主要有A、简单流程B、选择性分支C、并行性分支D、混合式分支正确答案：A，B，C、D16、PLC与PLC之间可以通过哪些方式进行通讯A、RS232通讯模块B、RS485通讯模块C、现场总线D、不能通讯正确答案：A，B，C、17、目前PLC编程主要采用哪种工具进行编程A、电脑B、磁带C、手持编程器D、纸条正确答案：A，C、18、PLC机的主要特点是（）A、可靠性高B、编程方便C、运算速度快D、环境要求低E、与其它装置连接方便正确答案：A、B、C、D、E19、基本逻辑门电路有（），利用此几种基本逻辑门电路的不同组合，可以构成各种复杂的逻辑门电路、A、“与”门B、“与非”门C、“或”门D、“或非”门E、“非门”正确答案：A、B、C、D、E20、步进电机程序控制,主要控制参数是A、方向B、角度C、速度D、加速度正确答案：A、B、C、D21、触摸屏的主要尺寸有A、4、7寸B、5、7寸C、10、4寸D、12、1寸正确答案：A、B、C、D22、触摸屏与PLC通讯速度一般有哪些？A、9600bpsB、19200bpsC、38400bpsD、9000bps正确答案：A、B、C23、PLC除了用逻辑控制功能外,现代的PLC还增加了A、运算功能B、数据传送功能C、数据处理功能D、通讯功能正确答案：A、B、C,D24、串行通信根据要求,可分为A、单工B、半双工C、3/4双工D、全双工正确答案：A、B、D25、异步串行通讯接口有A、RS232B、RS485C、RS422D、RS486正确答案：A、B、CS7系列基础知识PLC选择题1（附件答案）1．世界上第一台可编程序控制器PDP-4是 A 在1969年研制出来的。

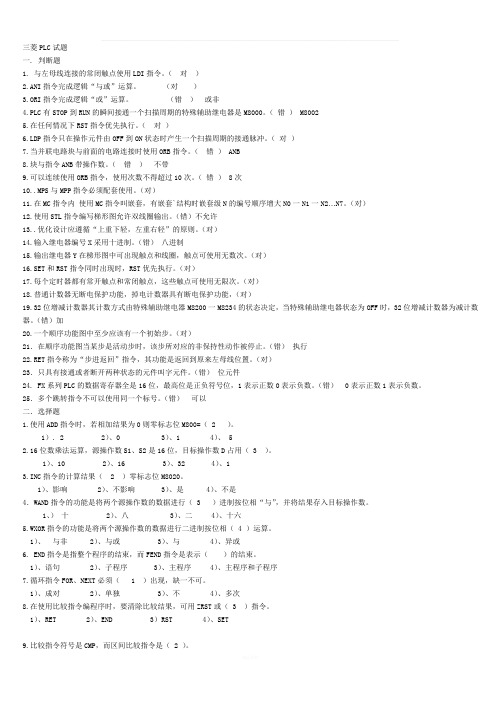

三菱PLC试题一. 判断题1. 与左母线连接的常闭触点使用LDI指令。
（对）2.ANI指令完成逻辑“与或”运算。
（对）3.ORI指令完成逻辑“或”运算。
（错）或非4.PLC有STOP到RUN的瞬间接通一个扫描周期的特殊辅助继电器是M8000。
（错） M80025.在任何情况下RST指令优先执行。
（对）6.LDP指令只在操作元件由OFF到ON状态时产生一个扫描周期的接通脉冲。
（对）7.当并联电路块与前面的电路连接时使用ORB指令。
（错） ANB8.块与指令ANB带操作数。
（错）不带9.可以连续使用ORB指令，使用次数不得超过10次。
（错） 8次10..MPS与MPP指令必须配套使用。
（对）11.在MC指令内使用MC指令叫嵌套，有嵌套`结构时嵌套级N的编号顺序增大N0一N1一N2…N7。
（对）12.使用STL指令编写梯形图允许双线圈输出。
（错）不允许13..优化设计应遵循“上重下轻，左重右轻”的原则。
（对）14.输入继电器编号X采用十进制。
（错）八进制15.输出继电器Y在梯形图中可出现触点和线圈，触点可使用无数次。
（对）16.SET和RST指令同时出现时，RST优先执行。
（对）17.每个定时器都有常开触点和常闭触点，这些触点可使用无限次。
（对）18.普通计数器无断电保护功能，掉电计数器具有断电保护功能，（对）19.32位增减计数器其计数方式由特殊辅助继电器M8200一M8234的状态决定，当特殊辅助继电器状态为OFF时，32位增减计数器为减计数器。
（错）加20.一个顺序功能图中至少应该有一个初始步。
（对）21．在顺序功能图当某步是活动步时，该步所对应的非保持性动作被停止。
（错）执行22.RET指令称为“步进返回”指令，其功能是返回到原来左母线位置。
（对）23．只具有接通或者断开两种状态的元件叫字元件。
（错）位元件24. FX系列PLC的数据寄存器全是16位，最高位是正负符号位，1表示正数0表示负数。
精心整理一、填空20分1、可编程控制器的硬件组成与微型计算机相似，其主机由CPU 、存储器、__________________、电源等几大部分组成。
2、输入输出信号有开关量、_____________、数字量三种类型。
3、可编程控制器的输出有三种形式：一种是晶闸管输出、一种是_____________输出、晶体管输出。
4于PLC 5、FX2DC12V 、6、7、89101．M8000——运行(RUN)监控(PLC 运行时即自动接通)（）2．M8003——初始脉冲(仅在运行开始瞬间接通)。
（）3、M8012——100ms 时钟脉冲。
（）4这类特殊辅助继电器的线圈可由用户驱动，而线圈被驱动后，PLC 将作特定动作。
例如：M8030——使BATTLED(后备锂电池欠电压指示灯)熄灭（）5．M8035——PLC 停止运行时输出保持（）6．M8034——禁止全部输出（）7．M8038——定时扫描（）8.步进控制中，随着状态动作的转移，原来的状态自动复位。
（）9.没有定义的特殊继电器可以在用户程序中使用。
（）10.可编程控制器的抗干扰能力强主要取决于光电耦合及RC滤波电路对输入信号的处理。
（）1．2．3A.C.4．5．100ms积算定时器6点(T250-T255),时间设定值为()。
A.0.1-3274.7SB.0.1-3275.7SC.0.1-3276.7SD.0.1-3277.7S6．FX2系列PLC内定时器4点(T246-T249),时间设定值为0.001-32.767S。
定时器6点(T250-T255),时间设定值为0.1-3276.7S，皆为（）定时器A.积算B.非积算C.通用D.同一7．FX2系列PLC 中共有21点高速计数器，元件编为（）。
A.C232-C252B.C233-C253C.C234-C254D.C235-C2558．高速计数器在PLC 中共享（）个高速计数器的输入端X0-X5。

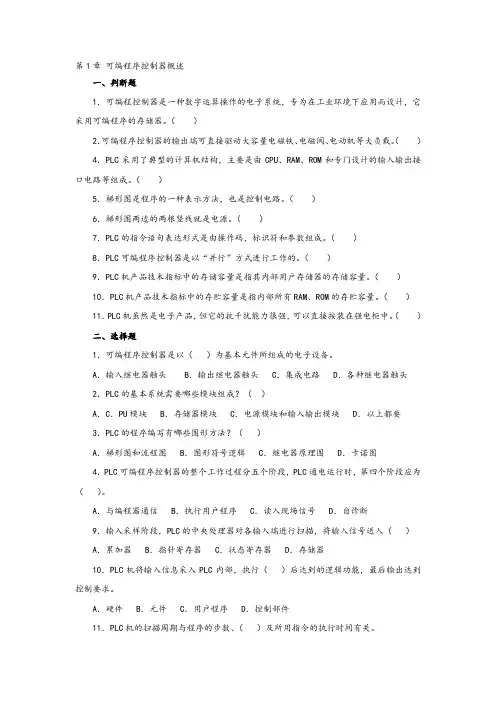

第1章可编程序控制器概述一、判断题1．可编程控制器是一种数字运算操作的电子系统，专为在工业环境下应用而设计，它采用可编程序的存储器。
（）2．可编程序控制器的输出端可直接驱动大容量电磁铁、电磁阀、电动机等大负载。
（）4．PLC采用了典型的计算机结构，主要是由CPU、RAM、ROM和专门设计的输入输出接口电路等组成。
（）5．梯形图是程序的一种表示方法，也是控制电路。
（）6．梯形图两边的两根竖线就是电源。
（）7．PLC的指令语句表达形式是由操作码，标识符和参数组成。
（）8．PLC可编程序控制器是以“并行”方式进行工作的。
（）9．PLC机产品技术指标中的存储容量是指其内部用户存储器的存储容量。
（）10．PLC机产品技术指标中的存贮容量是指内部所有RAM、ROM的存贮容量。
（）11．PLC机虽然是电子产品，但它的抗干扰能力很强，可以直接按装在强电柜中。
（）二、选择题1．可编程序控制器是以（）为基本元件所组成的电子设备。
A．输入继电器触头 B．输出继电器触头 C．集成电路 D．各种继电器触头2．PLC的基本系统需要哪些模块组成？（）A．C．PU模块 B．存储器模块 C．电源模块和输入输出模块 D．以上都要3．PLC的程序编写有哪些图形方法？（）A．梯形图和流程图 B．图形符号逻辑 C．继电器原理图 D．卡诺图4．PLC可编程序控制器的整个工作过程分五个阶段，PLC通电运行时，第四个阶段应为（）。
A．与编程器通信 B．执行用户程序 C．读入现场信号 D．自诊断9．输入采样阶段，PLC的中央处理器对各输入端进行扫描，将输入信号送入（）A．累加器 B．指针寄存器 C．状态寄存器 D．存储器10．PLC机将输入信息采入PLC内部，执行（）后达到的逻辑功能，最后输出达到控制要求。
A．硬件 B．元件 C．用户程序 D．控制部件11．PLC机的扫描周期与程序的步数、（）及所用指令的执行时间有关。
A．辅助继电器 B．计数器 C．计时器 D．时钟频率三、简答题1．1968年美国通用汽车公司（GM）公开招标提出十项PLC指标是什么？2．简述PLC的定义。
三菱PLC题库项目（8）1、可编程序控制器是一种数字运算操作的电子系统，专为在工业环境下应用而设计，它采用可编程序的存储器。
（√ ）2、可编程序控制器的输出端可直接驱动大容量电磁铁、电磁阀、电动机等大负载。
（× ）须通过接触器的主触点控制3、可编程序控制器只具数字量或模拟量输入输出控制的能力。
（× ）主要是开关量4、可编程序控制器的输入端可与机械系统上的触点开关、接近开关、传感器等直接连接。
（√ ）5、 PLC的I/O点数是指某台PLC能够输入PLC内和从PLC内向外输出的开关量、模拟量的总点数。
（√ ）6、 PLC输出端电流较大时，可在被控元件处串联一个电阻来分流PLC输出的漏电流。
（× ）直流感性并联一续流二极管；交流感性并联RC阻容吸收电器7、 PLC 采用了典型的计算机结构，主要是由CPU、RAM、ROM 和专门设计的输入输出接口电路等组成。
（√ ）8、 PLC机中的用户程序执行的结果能直接驱动输出设备。
（× ）输出映象寄存器9、 PLC的输入输出端口都采用光电隔离。
（√ ）10、梯形图是程序的一种表示方法，也是控制电路。
（√ ）11、PLC的指令语句表达形式是由操作码、表示符和参数组成。
（√ ）12、指令表是指由指令来构成能完成控制任务的指令组合。
（√ ）13、可编程序控制器同计算机一样，只要顺序地执行程序就可以达到要求。
（√ ）14、可编程序控制器只能通过简易编程器编制控制程序。
（× ）电脑15、PLC机的扫描周期就是PLC机完成一个完整工作周期，即从读入输入状态到发出输出信号所用的时间。
（√ ）16、PLC机产品技术指标中的存储容量是指其内部用户存储器的存储容量。
（√ ）17、PLC机的继电器输出适应于要求高速通断、快速响应的工作场合。
（× ）继电器输出用于不频繁启动、其输出滞后时间最长18、FX2N-64MR型PLC的输出形式是继电器触点输出。
三菱plc考试题及应用答案一、选择题（每题2分，共10分）1. 三菱PLC中，以下哪个指令用于实现数据的上升沿触发？A. LDB. LDTC. ANDD. OR答案：B2. 在三菱PLC编程中，哪个软件是官方推荐的编程环境？A. GX DeveloperB. GX Works2C. STEP 7D. RSLogix 5000答案：B3. 三菱PLC的输入/输出模块地址分配中，以下哪个地址是正确的？A. X0B. Y1C. M100D. S500答案：A4. 在三菱PLC中，以下哪个指令用于实现数据的下降沿触发？A. LDB. LDTC. ANDD. ORT答案：D5. 三菱PLC中，以下哪个指令用于实现数据的保持功能？A. LDB. LDTC. ANDD. MTR答案：D二、填空题（每题3分，共15分）1. 三菱PLC的编程语言中，_______指令用于实现数据的正转。
答案：PLSR2. 在三菱PLC中，_______指令用于实现数据的反转。
答案：PLSF3. 三菱PLC的输入/输出模块地址分配中，_______用于表示辅助继电器。
答案：M4. 三菱PLC中，_______指令用于实现数据的上升沿触发。
答案：LDT5. 三菱PLC的编程语言中，_______指令用于实现数据的下降沿触发。
答案：ANDP三、简答题（每题5分，共20分）1. 简述三菱PLC的工作原理。
答案：三菱PLC的工作原理基于顺序控制，通过扫描输入状态，执行用户程序，更新输出状态，然后再次扫描输入状态，循环进行。
这种循环扫描确保了PLC的稳定和可靠的操作。
2. 描述三菱PLC中的特殊辅助继电器及其作用。
答案：特殊辅助继电器在三菱PLC中用于存储系统状态和时间信息，如系统启动时的SM0.0，每100ms更新一次的SM0.1，以及用于存储系统运行小时数的SM0.2等。
3. 解释三菱PLC中的中断功能及其应用场景。
答案：三菱PLC中的中断功能允许在程序执行过程中暂停当前任务，响应外部事件，然后返回到中断前的状态继续执行。
第1章可编程序控制器概述一、判断题1．可编程控制器是一种数字运算操作的电子系统，专为在工业环境下应用而设计，它采用可编程序的存储器。
（）2．可编程序控制器的输出端可直接驱动大容量电磁铁、电磁阀、电动机等大负载。
（）4．PLC采用了典型的计算机结构，主要是由CPU、RAM、ROM和专门设计的输入输出接口电路等组成。
（）5．梯形图是程序的一种表示方法，也是控制电路。
（）6．梯形图两边的两根竖线就是电源。
（）7．PLC的指令语句表达形式是由操作码，标识符和参数组成。
（）8．PLC可编程序控制器是以“并行”方式进行工作的。
（）9．PLC机产品技术指标中的存储容量是指其内部用户存储器的存储容量。
（）10．PLC机产品技术指标中的存贮容量是指内部所有RAM、ROM的存贮容量。
（）11．PLC机虽然是电子产品，但它的抗干扰能力很强，可以直接按装在强电柜中。
（）二、选择题1．可编程序控制器是以（）为基本元件所组成的电子设备。
A．输入继电器触头B．输出继电器触头C．集成电路D．各种继电器触头2．PLC的基本系统需要哪些模块组成？（）A．C．PU模块B．存储器模块C．电源模块和输入输出模块D．以上都要3．PLC的程序编写有哪些图形方法？（）A．梯形图和流程图B．图形符号逻辑C．继电器原理图D．卡诺图4．PLC可编程序控制器的整个工作过程分五个阶段，PLC通电运行时，第四个阶段应为（）。
A．与编程器通信B．执行用户程序C．读入现场信号D．自诊断9．输入采样阶段，PLC的中央处理器对各输入端进行扫描，将输入信号送入（）A．累加器B．指针寄存器C．状态寄存器D．存储器10．PLC机将输入信息采入PLC内部，执行（）后达到的逻辑功能，最后输出达到控制要求。
A．硬件B．元件C．用户程序D．控制部件11．PLC机的扫描周期与程序的步数、（）及所用指令的执行时间有关。
A．辅助继电器B．计数器C．计时器D．时钟频率三、简答题1．1968年美国通用汽车公司（GM）公开招标提出十项PLC指标是什么？2．简述PLC的定义。
三菱PLC习题集(填空、判断、选择题)- 2 -- 3 -- 4 -35、型号为FX2N-32MR的PLC，它表示的含义包括如下几部分：它是基本单元，内部包括CPU、存储器、输入输出口及电源；其输入输出总点数为32点，其中输入点数为16点，输出点数为16点；其输出类型为继电器型。
36、采用FX2N系列PLC实现定时50s的控制功能，如果选用定时器T10，其定时时间常数值应该设定为K500；如果选用定时器T210，其定时时间常数值应该设定为K5000。
37、采用FX2N系列PLC对多重输出电路编程时，要采用进栈、读栈和出栈指令，其指令助记符分别为MPS、MRD和MPP，其中MPS和MPP指令必须成对出现，而且连续使用应少于11次。
38、PLC的输出指令OUT是对继电器的线圈进行驱动的指令，但它不能用于输入继电器。
39、PLC开关量输出接口按PLC机内使用的器件可以分为继电器型、晶体管型和晶闸管型。
输出接口本身都不带电源，在考虑外驱动电源时，需要考虑输出器件的类型，继电器型的输出接口可用于交流和直流两种电源，晶体管型的输出接口只适用于直流驱动的场合，而晶闸管型的输出接口只适用于交流驱动的场合。
40、FX2N系列PLC编程元件的编号分为二个部分，第一部分是代表功能的字母。
输入继电器用X表示，输出继电器用Y表示，辅助继电器用M表示，定时器用T表示，计数器C表示，状态器用S表示。
第二部分为表示该类器件的序号，输入继电器及输出继电器的序号为八进制，其余器件的序号为十进制。
41、PLC编程元件的使用主要体现在程序中。
一般可以认为编程元件与继电接触器元件类似，具有线圈和常开常闭触点。
而且触点的状态随着线圈的状态而变化，即当线圈被选中（得电）时，常开触点闭合，常闭触点断开，当线圈失去选中条件（断电）时，常闭触点闭合，常开触点断开。
和继电接触器器件不同的是，作为计算机的存储单元，从实质上说，某个元件被选中，只是代表这个元件的存储单元置1，失去选中条件只是代表这个元件的存储单元置0。
填空部分1、PLC基本单元主要由CPU、电源、存储器、I/O模块及编程器组成。
2、为适应不同负载需要，各类PLC的输出都有三种方式，即继电器输出、晶体管输出、晶闸管输出。
3、PLC的工作状态有停止(STOP)状态和运行(RUN)状态。
4、PLC的工作方式是采用周期循环扫描。
PLC的工作方式的优点集中输入与集中输出、能在很大程度上减少软故障的发生。
5、一个用户程序扫描周期由三阶段组成：输入采样阶段、程序执行阶段、输出处理阶段。
6、PLC最基本、最广泛的应用领域是开关量的逻辑控制。
用它来取代传统的继电–接触器控制系统进行逻辑、顺序控制。
7、PLC所采用的微处理器有三种：通用微处理器，单片微处理器（即单片机），位片式微处理器。
8、PLC通电后，CPU在程序的监督控制下先进行内部处理。
在执行用户程序之前还应完成通信服务与自诊检查。
9、一般由程序控制的数字电子设备产生的故障有两种：软故障，硬故障。
10、PLC的供电电源可直接采用普通单相交流电，也可用直流24V供电。
11、PLC对用户程序（梯形图）按先左后右、从上至下的步序。
12、PLC的软件和硬件定时器相比较，定时范围长的是PLC，精度高的是PL C。
13、PLS和PLF指令都是实现在程序循环扫描过程中某些只需执行一次的指令。
不同之处是上升沿触发还是下降沿触发。
14、SET可以对Y、M、S操作。
RST可以对Y、M、S、T、C、D操作。
15、在FX系列PLC中主要元件表示如下：X表示输入继电器、Y表示输出继电器、T表示定时器、C表示计数器、M表示辅助继电器，S表示状态元件、D、V、Z表示数据寄存器。
16、定时器可以对PLC内1 ms、10 ms、100 ms的时钟脉冲进行加法计算。
17、在FX系列的PLC中，辅助继电器又分为三类通用辅助继电器、断电保持辅助继电器、特殊辅助继电器。
18、在MC指令内嵌套使用时嵌套级最大可为8 级。
19、FX系列PLC支持编程方式梯形图、步进流程图(SFC)、指令表。
填空部分1、PLC基本单元主要由CPU、电源、存储器、I/O模块及编程器组成。
2、为适应不同负载需要，各类PLC的输出都有三种方式，即继电器输出、晶体管输出、晶闸管输出。
3、PLC的工作状态有停止(STOP)状态和运行(RUN)状态。
4、PLC的工作方式是采用周期循环扫描。
PLC的工作方式的优点集中输入与集中输出、能在很大程度上减少软故障的发生。
5、一个用户程序扫描周期由三阶段组成：输入采样阶段、程序执行阶段、输出处理阶段。
6、PLC最基本、最广泛的应用领域是开关量的逻辑控制。
用它来取代传统的继电–接触器控制系统进行逻辑、顺序控制。
7、PLC所采用的微处理器有三种：通用微处理器，单片微处理器（即单片机），位片式微处理器。
8、PLC通电后，CPU在程序的监督控制下先进行内部处理。
在执行用户程序之前还应完成通信服务与自诊检查。
9、一般由程序控制的数字电子设备产生的故障有两种：软故障，硬故障。
10、PLC的供电电源可直接采用普通单相交流电，也可用直流24V供电。
11、PLC对用户程序（梯形图）按先左后右、从上至下的步序。
12、PLC的软件和硬件定时器相比较，定时范围长的是PLC，精度高的是PL C。
13、PLS和PLF指令都是实现在程序循环扫描过程中某些只需执行一次的指令。
不同之处是上升沿触发还是下降沿触发。
14、SET可以对Y、M、S操作。
RST可以对Y、M、S、T、C、D操作。
15、在FX系列PLC中主要元件表示如下：X表示输入继电器、Y表示输出继电器、T表示定时器、C表示计数器、M表示辅助继电器，S表示状态元件、D、V、Z表示数据寄存器。
16、定时器可以对PLC内1 ms、10 ms、100 ms的时钟脉冲进行加法计算。
17、在FX系列的PLC中，辅助继电器又分为三类通用辅助继电器、断电保持辅助继电器、特殊辅助继电器。
18、在MC指令内嵌套使用时嵌套级最大可为8级。
19、FX系列PLC支持编程方式梯形图、步进流程图(SFC)、指令表。
20、PLS、PLE指令只能用于Y、M元件。
21、PLC的工作方式特点是：可靠性高、抗干扰能力强，但响应滞后、速度慢。
22、现在PLC广泛应用于工业控制的各个领域，PLC技术、机器人技术、CAD／CAM技术共同构成了工业自动化的三大支柱。
23、为了防止去电后RAM 中的内容丢失，PLC 使用了对RAM供电的电池电路。
24、PLC 以晶体管作为输出时，其负载的电源为直流。
25、对直流供电的感性负载，额定电压24V，电流0.5A ，为了减小对PLC 输出继电器触点的影响，用稳压管代替续流二极管，一般稳压值为24V。
26、FX系列PLC中计数器分为三大类：16位计数器；32位计数器；高速计数器。
27、PLC通过光电耦合器，将外部信号的状态读入并存储在输入映像寄存器内。
28、在FX系列的定时器中，最长的定时时间是3276.7 s。
29、GX Simulator为三菱MELSEC PLC的仿真软件。
30、使用元件自保持ON状态，用SET指令；使元件自保持OFF状态，用RST指令。
31、只处理ON/OFF状态的元件，如X、Y、M、S称为位元件。
32、说明下列指令意义。
基本指令LD：取指令LDI：取反指令AND：与指令ANI：与非指令OR：或指令ORI：或非指令ANB：回路块与指令ORB：回路块或指令MPS：进栈指令MRD：读栈指令MPP：出栈指令PLS：上升沿脉冲指令PLF：下降沿脉冲指令MC：主控指令MCR：主控复位指令SET：置位指令RST：复位指令NOP：空操作指令END：程序结束指令应用指令有(1).程序流程指令CJ：条件转移指令CALL：子程序调用指令EI：中断允许指令DI：中断禁止指令(2).传送与比较指令CMP：比较指令ZCP：区间比较指令MOV：传送指令BCD：码转换指令(3).四则运算指令ADD：二进制加法指令SUB：二进制减法指令WOR：逻辑字或指令NEG：求补码指令（4).循环移位指令RO R：循环右移指令ROL：循环左移指令SFTR：位右移指令SFTL：位左移指令33、状态元件中S0～S9用于初始状态。
34、PLC的输入/输出继电器采用八进制进行编号，其它所有软元件均采用十进制进行编号。
35、型号为FX2N-32MR的PLC，它表示的含义包括如下几部分：它是基本单元，内部包括CPU、存储器、输入输出口及电源；其输入输出总点数为32点，其中输入点数为16点，输出点数为16点；其输出类型为继电器型。
36、采用FX2N系列PLC实现定时50s的控制功能，如果选用定时器T10，其定时时间常数值应该设定为K500；如果选用定时器T210，其定时时间常数值应该设定为K5000。
37、采用FX2N系列PLC对多重输出电路编程时，要采用进栈、读栈和出栈指令，其指令助记符分别为MPS、MRD和MPP，其中MPS和MPP指令必须成对出现，而且连续使用应少于11次。
38、PLC的输出指令OUT是对继电器的线圈进行驱动的指令，但它不能用于输入继电器。
39、PLC开关量输出接口按PLC机内使用的器件可以分为继电器型、晶体管型和晶闸管型。
输出接口本身都不带电源，在考虑外驱动电源时，需要考虑输出器件的类型，继电器型的输出接口可用于交流和直流两种电源，晶体管型的输出接口只适用于直流驱动的场合，而晶闸管型的输出接口只适用于交流驱动的场合。
40、FX2N系列PLC编程元件的编号分为二个部分，第一部分是代表功能的字母。
输入继电器用X表示，输出继电器用Y表示，辅助继电器用M表示，定时器用T表示，计数器C表示，状态器用S表示。
第二部分为表示该类器件的序号，输入继电器及输出继电器的序号为八进制，其余器件的序号为十进制。
41、PLC编程元件的使用主要体现在程序中。
一般可以认为编程元件与继电接触器元件类似，具有线圈和常开常闭触点。
而且触点的状态随着线圈的状态而变化，即当线圈被选中（得电）时，常开触点闭合，常闭触点断开，当线圈失去选中条件（断电）时，常闭触点闭合，常开触点断开。
和继电接触器器件不同的是，作为计算机的存储单元，从实质上说，某个元件被选中，只是代表这个元件的存储单元置1，失去选中条件只是代表这个元件的存储单元置0。
由于元件只不过是存储单元，可以无限次地访问，PLC 的编程元件可以有无数多个触点。
42、PLC是一种专为工业环境下应用而设计的数学运算操作的电子系统。
43、PLC采用可编程序的存储器。
44、PLC是利用软件实现控制的。
45、PLC输入方式有两种类型：一种是直流输入(直流12V或24V)，另一种是交流输入(交流100~120V 或200~240V)。
46、在实现不同的控制任务时，PLC具有良好的通用性，相同硬件构成的PLC，利用不同的软件可以实现不同的控制任务。
47、CPU是PLC的控制中枢。
48、用户设备需输入PLC的各种控制信号，通过输入接口电路将这些信号转换成中央处理器能够接收和处理的信号。
49、STL触点驱动的电路块具有3个功能，对负载的驱动处理、指定转换条件和指定转换目标。
50、STL指令只能用于状态寄存器，在没有并行序列时，一个状态寄存器的STL触点在梯形图中只能出现一次。
51、STL触点驱动的电路块中不能使用MC和MCR指令，但是可以使用CJP和EJP指令。
52、中断指针I有三种类型，与应用指令FNC03（IRET）中断返回、FNC04（EI）允许中断、FNC05（DI）禁止中断一起组合使用。
53、FX0N–40MR PLC的输入点数为24点，输出点数为16点。
54、功能指令可处理16 bit和32 bit的数据。
55、PLC输入的开关量信号一般使用24v的直流电源。
56、扫描周期是PLC每执行一遍从输入到输出所需的时间。
57、PLC扩展模块内不配置CPU，仅对I/O通道进行扩展，其输入信息通过扩展端口进入主机总线，由主机CPU进行处理。
58、32位计数器的计数当前值从+2147483647再进行加计数时，计数当前值变为-2147483648；从-2147483648再进行减计数时，计数当前值变为+2147483647，这种计数方式称为循环计数。
59、继电器输出方式最常用，适用于交、直流负载。
晶体管输出适用于直流负载，其特点是动作频率高，响应速度快，但带负载能力小。
晶闸管输出适用于交流负载，其特点是响应速度快，带负载能力不大。
60、PLC的可靠性、抗干扰能力高，可以承受幅值为1 000 V，时间为1 ns脉冲宽度为1 μs的干扰脉冲。
61、C200是一个32 位计数器，计数方向由辅助继电器的状态决定，当其ON状态时为减计数方式计数，当其OFF状态时为加计数方式计数。
62、用位元件处理数据时，Kn的n表示十进制的位数，每位十进制数据4个位元件组成，例如K4M0表示由位元件M0 ～ M15组成的4位十进制数据。
63、在成批使用时，连续使用ANB指令的次数不得超过8次，连续使用ORB指令的次数不得超过8次。
64、串联触点多的电路应尽量放在上部，并联触点多的电路应尽量靠近母线。
66、多重输出的接法是把触点多的电路放在下面。
67、PLC的系统程序要永久保存在PLC之中，用户不能改变；用户程序是根据生产过程和工艺要求编写的，可以通过编程器修改或增删。
68、FX-20P-E编程器面板上，写操作键为W，读操作键为R，插入操作键为I，删除操作键为D ，监控操作键为M，测试操作键为T。
69、变址寄存器的元件符号为V、Z，进行32位数据操作时指定Z为低16位数据，V 为高16位数据。
71、FX-20P-E手持式编程器有联机（在线）、脱机（离线）两种编程方式。
72、定时器的线圈通电时开始定时，定时时间到时其常开触点闭合，常闭触点断开。
73、通用定时器的线圈失电时被复位，复位后其常开触点断开，常闭触点闭合，当前值为0。
74、计数器的复位输入电路断开，计数输入电路由断开变为接通，当前值小于设定值，计数器的当前值加1。
计数当前值等于设定值时，其常开触点闭合，常闭触点断开，当前值为不变。
76、输入继电器和输出继电器只能采用八进制数码。
77、FX系列可编程器编程元件的名称由字母和数字组成。
78、M8002是初始化脉冲，在PLC由STOP工作模式进入RUN工作模式时，它ON一个扫描周期。
单PLC处于RUN状态时，M8000一直为ON。
79、与主控触点下端相连的常闭触点应使用LDI指令。
多项选择部分2、根据PLC的结构形式，可将PLC分为（AB）两类。
A、整体式B、模块式C、PNP类型D、NPN类型3、PLC输出点类型的有主要有（ABC ）A、继电器B、可控硅C、晶体管D、IC驱动电路4、三菱FX系列PLC辅助继电器，有（AB ）A、通用型B、断电保持型C、特殊型D、其他型5、通常的PLC特殊扩展功能模块有（BC ）类型A、I/O量扩展输出B、模拟量模块C、高速计数模块D、扩展单元模块7、目前PLC编程主要采用（AC ）工具进行编程A、电脑B、磁带C、手持编程器D、纸条8、PLC机的主要特点是（ABCDE ）A、可靠性高B、编程方便C、运算速度快D、环境要求低E、与其它装置连接方便9、可编程控制器的应用有（ABCDEF ）A、开关量的逻辑控制B、位置控制C、过程控制E、数据处理F、在计算机集成制造系统（CIMS）中的应用10、PLC除了用逻辑控制功能外,现代的PLC还增加了（ABCD ）A、运算功能B、数据传送功能C、数据处理功能D、通讯功能11、PLC型号选择的两个重要原则（AB ）A、经济性原则B安全性原则C、隨意性原则D、地区性原则12、现代工业自动化的三大支柱（ABC ）A、PLC B、机器人C、CAD/CAM D、继电控制系统14、三菱FX系列PLC支持哪种编程方式（ACD ）A、梯形图B、继电接线图C、步进流程图(SFC)D、指令表15、三菱FX系列PLC内部定时器，定时的时间单位有哪3种? （ABD ）A、0.1SB、0.01sC、0.0001D、0.00116、三菱FX系列PLC内部计数器，有哪两种位数的? （AC）A、16位B、8位C、32位D、64位17、工厂自动化控制的种典型实现方式（ABCD）A、单片机B、继电控制系统C、PLC D、工控机18、PLC用户数据结构主要有（ABD ）A、位数据B、字数据C、浮点数D、位与字的混合格式19、SFC步进顺控图中，按流程类型分，主要有（ABCD ）A、简单流程B、选择性分支C、并行性分支D、混合式分支20*、PLC与PLC之间可以通过哪些方式进行通讯（ABC ）A、RS232通讯模块B、RS485通讯模块C、现场总线D、不能通讯21、PLC在功能和技术指标方面的发展主要是以下方面（ABCDE ）A、向高速、大容量方向发展B、加强连网和通信能力C、致力于开发新型智能I/O功能模块D、增强外部故障的检测与处理能力E、编程语言的多样化单项选择部分1、二进制011101等于十进制数的（B ）。
