机械《机床电气控制》教案第一章：绪论1.1 课程介绍解释机床电气控制课程的目标和重要性。
概述机床电气控制的基本概念和历史。
1.2 机床电气控制系统的组成介绍机床电气控制系统的常见组成部分，例如电源、控制器、执行器等。
解释各部分的功能和相互作用。
1.3 机床电气控制技术的发展趋势探讨机床电气控制技术的发展历程。
介绍当前机床电气控制技术的发展趋势和未来展望。
第二章：电气元件2.1 电源介绍机床电气控制系统中电源的作用和类型。
解释不同电源的特点和应用场景。
2.2 控制器讲解控制器的功能和工作原理。
介绍常见的控制器类型，如继电器控制器、PLC控制器等。
2.3 执行器解释执行器的作用和分类。
探讨不同执行器的工作原理和应用领域。
第三章：电气控制原理3.1 控制逻辑介绍电气控制逻辑的基本概念和常用符号。
解释逻辑运算和逻辑门电路的工作原理。
3.2 控制电路设计讲解控制电路设计的基本原则和方法。
探讨如何根据机床需求设计合适的控制电路。
3.3 控制电路实例分析分析具体的机床控制电路实例。
解释电路的工作原理和功能。
第四章：PLC控制系统4.1 PLC基本原理介绍可编程逻辑控制器（PLC）的定义和工作原理。
解释PLC的主要组成部分和功能。
4.2 PLC编程讲解PLC编程的基本语言和指令系统。
探讨如何使用PLC编程实现机床控制功能。
4.3 PLC控制系统设计讲解PLC控制系统设计的基本步骤和方法。
探讨如何根据机床需求设计合适的PLC控制系统。
第五章：机床电气控制系统的维护与故障诊断5.1 机床电气控制系统的维护讲解机床电气控制系统的日常维护和保养方法。
解释如何检查和解决问题以保持系统正常运行。
5.2 故障诊断与维修介绍故障诊断的基本方法和技巧。
探讨如何诊断和修复机床电气控制系统中常见的故障。
第六章：典型机床电气控制系统的分析6.1 数控机床电气控制系统介绍数控机床电气控制系统的组成及特点。
分析数控机床的主轴驱动、进给驱动和辅助装置的控制原理。
机床电气控制与PLC课程设计前言机床电气控制是机械工业领域的重要技术之一，是机床系统中的核心控制技术。
随着计算机技术的发展，PLC已经成为了机床电气控制领域中使用最广泛的控制器。
本课程设计将着重讲解机床电气控制与PLC控制技术，并结合实际案例进行应用分析。
课程设计目标本课程设计旨在帮助学生：•理解机床电气控制的基本概念和原理；•掌握PLC的使用方法和编程技巧；•了解机床电气控制和PLC在实际工程中的应用。
课程设计内容第一章机床电气控制基础本章将介绍以下内容：•机床电气控制的基本原理；•机床电气控制中常用的元器件、电路及其工作原理；•机床电气控制中的安全措施。
第二章 PLC基础本章将介绍以下内容：•PLC的定义和工作原理；•PLC的组成和结构；•PLC的编程语言和程序设计方法。
第三章 PLC实验本章将结合具体案例，进行以下实验：•使用PLC控制门窗开关；•使用PLC控制工业机器人；•使用PLC控制自动化流水线。
第四章机床电气控制与PLC应用实例本章将通过实际案例分析，介绍以下应用：•使用PLC控制机床主轴的启停和转速控制；•使用PLC控制机床夹具的升降和夹持操作；•使用PLC控制机床加工工艺的计算和控制。
设计思路本课程设计将采用理论教学、实验演示和案例分析相结合的方式进行。
通过清晰的讲解、具体的实验和实际案例的分析，让学生对机床电气控制和PLC控制技术有更深刻的理解和了解，掌握其基本原理和应用。
设计要求学生需要：•承担实验设计和实验记录的工作、编写实验报告；•参与案例分析和课堂讨论；•参与课内考核和课程总评成绩。
结语机床电气控制和PLC技术是现代机械工业的核心技术之一，对于相关专业的学生来说，掌握这些技术至关重要。
通过本课程的学习，相信学生们能够深入理解机床电气控制和PLC控制技术的基本原理，掌握其应用方法，为将来的工作和学习打下基础。

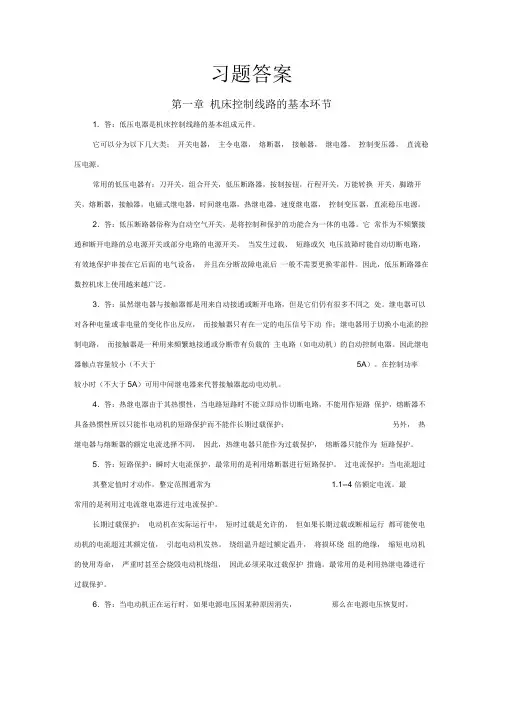

习题答案第一章机床控制线路的基本环节1. 答：低压电器是机床控制线路的基本组成元件。
它可以分为以下几大类；开关电器，主令电器，熔断器，接触器，继电器，控制变压器，直流稳压电源。
常用的低压电器有：刀开关，组合开关，低压断路器，按制按钮，行程开关，万能转换开关，脚踏开关，熔断器，接触器，电磁式继电器，时间继电器，热继电器，速度继电器，控制变压器，直流稳压电源。
2．答：低压断路器俗称为自动空气开关，是将控制和保护的功能合为一体的电器。
它常作为不频繁接通和断开电路的总电源开关或部分电路的电源开关，当发生过载、短路或欠电压故障时能自动切断电路，有效地保护串接在它后面的电气设备，并且在分断故障电流后一般不需要更换零部件。
因此，低压断路器在数控机床上使用越来越广泛。
3．答：虽然继电器与接触器都是用来自动接通或断开电路，但是它们仍有很多不同之处。
继电器可以对各种电量或非电量的变化作出反应，而接触器只有在一定的电压信号下动作；继电器用于切换小电流的控制电路，而接触器是一种用来频繁地接通或分断带有负载的主电路（如电动机）的自动控制电器。
因此继电器触点容量较小（不大于5A）。
在控制功率较小时（不大于5A）可用中间继电器来代替接触器起动电动机。
4．答：热继电器由于其热惯性，当电路短路时不能立即动作切断电路，不能用作短路保护，熔断器不具备热惯性所以只能作电动机的短路保护而不能作长期过载保护；另外，热继电器与熔断器的额定电流选择不同，因此，热继电器只能作为过载保护，熔断器只能作为短路保护。
5．答：短路保护：瞬时大电流保护，最常用的是利用熔断器进行短路保护。
过电流保护：当电流超过其整定值时才动作，整定范围通常为 1.1--4 倍额定电流。
最常用的是利用过电流继电器进行过电流保护。
长期过载保护：电动机在实际运行中，短时过载是允许的，但如果长期过载或断相运行都可能使电动机的电流超过其额定值，引起电动机发热。
绕组温升超过额定温升，将损坏绕组的绝缘，缩短电动机的使用寿命，严重时甚至会烧毁电动机绕组，因此必须采取过载保护措施。
