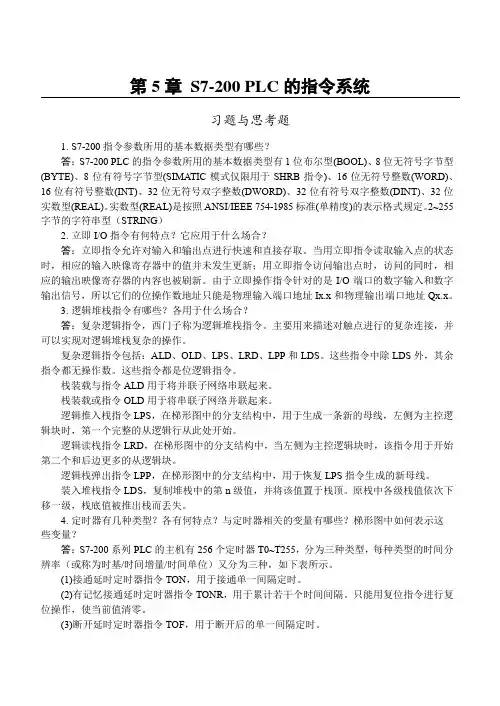

第5章 S7-200 PLC的指令系统
习题与思考题
1. S7-200指令参数所用的基本数据类型有哪些？
答：S7-200 PLC的指令参数所用的基本数据类型有1位布尔型(BOOL)、8位无符号字节型(BYTE)、8位有符号字节型(SIMATIC模式仅限用于SHRB指令)、16位无符号整数(WORD)、16位有符号整数(INT)、32位无符号双字整数(DWORD)、32位有符号双字整数(DINT)、32位实数型(REAL)。实数型(REAL)是按照ANSI/IEEE 754-1985标准(单精度)的表示格式规定。2~255字节的字符串型（STRING）
2. 立即I/O指令有何特点？它应用于什么场合？
答：立即指令允许对输入和输出点进行快速和直接存取。当用立即指令读取输入点的状态时，相应的输入映像寄存器中的值并未发生更新；用立即指令访问输出点时，访问的同时，相应的输出映像寄存器的内容也被刷新。由于立即操作指令针对的是I/O端口的数字输入和数字输出信号，所以它们的位操作数地址只能是物理输入端口地址Ix.x和物理输出端口地址Qx.x。
3. 逻辑堆栈指令有哪些？各用于什么场合？
答：复杂逻辑指令，西门子称为逻辑堆栈指令。主要用来描述对触点进行的复杂连接，并可以实现对逻辑堆栈复杂的操作。
复杂逻辑指令包括：ALD、OLD、LPS、LRD、LPP和LDS。这些指令中除LDS外，其余指令都无操作数。这些指令都是位逻辑指令。
栈装载与指令ALD用于将并联子网络串联起来。
栈装载或指令OLD用于将串联子网络并联起来。
逻辑推入栈指令LPS，在梯形图中的分支结构中，用于生成一条新的母线，左侧为主控逻辑块时，第一个完整的从逻辑行从此处开始。
逻辑读栈指令LRD，在梯形图中的分支结构中，当左侧为主控逻辑块时，该指令用于开始第二个和后边更多的从逻辑块。
逻辑栈弹出指令LPP，在梯形图中的分支结构中，用于恢复LPS指令生成的新母线。
第1页 共5页 《电气工程概论》第一章 电机与电器基础（第1节）课堂笔记及练习题
主 题：第一章 电机与电器基础（第1节）
学习时间：2015年9月28日--10月4日
内 容：
我们这周主要学习绪论以及第一节开关电器的部分内容，主要学习开关电器的技术参数，低压断路器（自动开关）的用途、分类、选择要点，低压控制器的用途、选用。
通过绪论的学习对电气工程概论这门课程有个总体的了解，同时要对低压断路器（自动开关）、低压控制的概念以及技术参数和使用方法重点掌握。
绪论
1.电气工程的历史和形成
电气工程是研究电磁领域的客观规律及其应用的科学技术，以电工科学中的理论和方法为基础而形成的工程技术。
根据电气工程学科的发展现状，可将其分为相对独立的五个分学科:电力系统及其自动化技术、电机与电器及其控制技术、高电压与绝缘技术、电力电子技术和电工新技术,其结构简图如下：
2.电气工程的地位和发展
电气工程学科在国家科技体系中具有特殊的重要地位。
1）是国民经济的一些基本工业（能源、电力、电工制造等）所依靠的技术科学；
2）是另一些基本工业（交通、铁路、冶金、化工、机械等）必不可少的支持技术；
第2页 共5页 3）是一些高新技术的重要科技组成部分。
3.电气工程的展望
1）20世纪中叶以来，以电子信息技术为核心的新技术革命正在兴起，冲击着所有传统科学，包括基础科学、技术科学、综合科学，甚至社会科学等在内的广大领域。
2）有人统计，最近20年中的科技创造和发明超过了过去两千年中创造发明的总和。
3）在技术科学范围内，不少学科都发生了“旧貌换新颖”的变化，电工学科的巨大变化也十分显著。
第一章 电机与电器基础
第一节 开关电器
1.1.1概述
1.开关电器概述
(1)断路器：电力网正常工作和发生故障时关合和开断电路。
(2)隔离开关：将高压设备与电源隔离，以保证检修工作人员的安全。
工厂电气控制技术第一章的习题参考答案

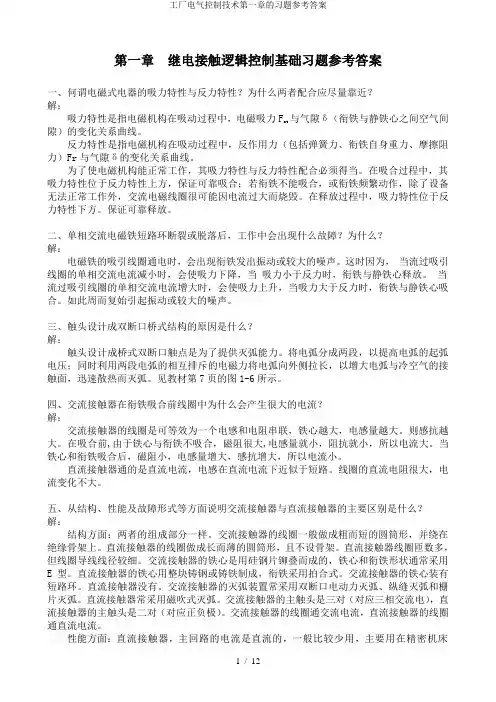

1 / 12 第一章 继电接触逻辑控制基础习题参考答案
一、何谓电磁式电器的吸力特性与反力特性？为什么两者配合应尽量靠近？
解：
吸力特性是指电磁机构在吸动过程中，电磁吸力Fat与气隙δ（衔铁与静铁心之间空气间隙）的变化关系曲线。
反力特性是指电磁机构在吸动过程中，反作用力（包括弹簧力、衔铁自身重力、摩擦阻力）Fr与气隙δ的变化关系曲线。
为了使电磁机构能正常工作，其吸力特性与反力特性配合必须得当。在吸合过程中，其吸力特性位于反力特性上方，保证可靠吸合；若衔铁不能吸合，或衔铁频繁动作，除了设备无法正常工作外，交流电磁线圈很可能因电流过大而烧毁。在释放过程中，吸力特性位于反力特性下方。保证可靠释放。
二、单相交流电磁铁短路环断裂或脱落后，工作中会出现什么故障？为什么？
解：
电磁铁的吸引线圈通电时，会出现衔铁发出振动或较大的噪声。这时因为， 当流过吸引线圈的单相交流电流减小时，会使吸力下降，当 吸力小于反力时，衔铁与静铁心释放。 当
流过吸引线圈的单相交流电流增大时，会使吸力上升，当吸力大于反力时，衔铁与静铁心吸合。如此周而复始引起振动或较大的噪声。
三、触头设计成双断口桥式结构的原因是什么？
解：
触头设计成桥式双断口触点是为了提供灭弧能力。将电弧分成两段，以提高电弧的起弧电压；同时利用两段电弧的相互排斥的电磁力将电弧向外侧拉长，以增大电弧与冷空气的接触面，迅速散热而灭弧。见教材第7页的图1-6所示。
四、交流接触器在衔铁吸合前线圈中为什么会产生很大的电流？
解：
交流接触器的线圈是可等效为一个电感和电阻串联，铁心越大，电感量越大。则感抗越大。在吸合前,由于铁心与衔铁不吸合，磁阻很大,电感量就小，阻抗就小，所以电流大。当铁心和衔铁吸合后，磁阻小，电感量增大，感抗增大，所以电流小。
直流接触器通的是直流电流，电感在直流电流下近似于短路。线圈的直流电阻很大，电流变化不大。
电力传动自动控制系统 2013-03-30
— 1 —

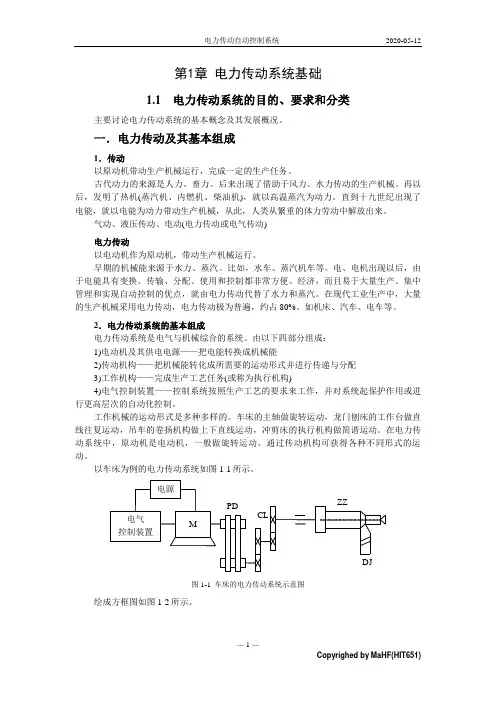

Copyrighed by MaHF(HIT651) 第1章 电力传动系统基础
1.1 电力传动系统的目的、要求和分类
主要讨论电力传动系统的基本概念及其发展概况。
一．电力传动及其基本组成
1．传动
以原动机带动生产机械运行，完成一定的生产任务。
古代动力的来源是人力、畜力。后来出现了借助于风力、水力传动的生产机械。再以后，发明了热机(蒸汽机、内燃机、柴油机)，就以高温蒸汽为动力。直到十九世纪出现了电能，就以电能为动力带动生产机械，从此，人类从繁重的体力劳动中解放出来。
气动、液压传动、电动(电力传动或电气传动)
电力传动
以电动机作为原动机，带动生产机械运行。
早期的机械能来源于水力、蒸汽。比如，水车、蒸汽机车等。电、电机出现以后，由于电能具有变换、传输、分配、使用和控制都非常方便、经济，而且易于大量生产、集中管理和实现自动控制的优点，就由电力传动代替了水力和蒸汽。在现代工业生产中，大量的生产机械采用电力传动，电力传动极为普遍，约占80%。如机床、汽车、电车等。
2．电力传动系统的基本组成
电力传动系统是电气与机械综合的系统。由以下四部分组成：
1)电动机及其供电电源——把电能转换成机械能
2)传动机构——把机械能转化成所需要的运动形式并进行传递与分配
3)工作机构——完成生产工艺任务(或称为执行机构)
4)电气控制装置——控制系统按照生产工艺的要求来工作，并对系统起保护作用或进行更高层次的自动化控制。
工作机械的运动形式是多种多样的。车床的主轴做旋转运动，龙门刨床的工作台做直线往复运动，吊车的卷扬机构做上下直线运动，冲剪床的执行机构做简谐运动。在电力传动系统中，原动机是电动机，一般做旋转运动。通过传动机构可获得各种不同形式的运动。
以车床为例的电力传动系统如图1-1所示。
电源
