电脑--电子秤通信 连接线制作方法

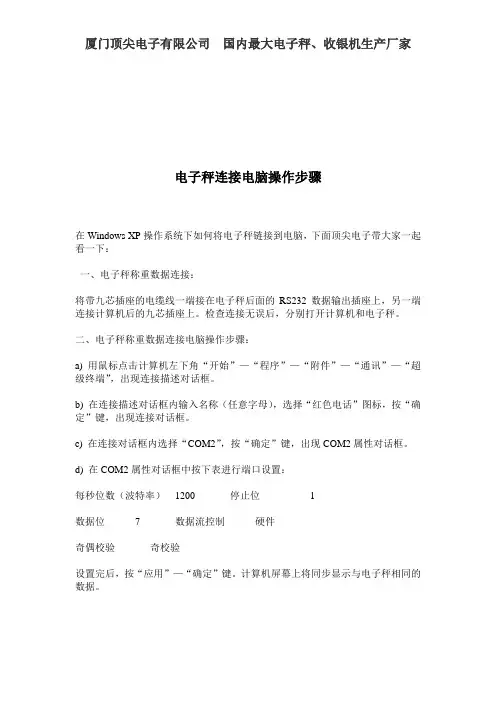

厦门顶尖电子有限公司国内最大电子秤、收银机生产厂家
电子秤连接电脑操作步骤
在Windows XP操作系统下如何将电子秤链接到电脑，下面顶尖电子带大家一起看一下：
一、电子秤称重数据连接：
将带九芯插座的电缆线一端接在电子秤后面的RS232数据输出插座上，另一端连接计算机后的九芯插座上。

检查连接无误后，分别打开计算机和电子秤。

二、电子秤称重数据连接电脑操作步骤：
a) 用鼠标点击计算机左下角“开始”—“程序”—“附件”—“通讯”—“超级终端”，出现连接描述对话框。

b) 在连接描述对话框内输入名称（任意字母），选择“红色电话”图标，按“确定”键，出现连接对话框。

c) 在连接对话框内选择“COM2”，按“确定”键，出现COM2属性对话框。

d) 在COM2属性对话框中按下表进行端口设置：
每秒位数（波特率）1200 停止位 1
数据位7 数据流控制硬件
奇偶校验奇校验
设置完后，按“应用”—“确定”键。

计算机屏幕上将同步显示与电子秤相同的数据。

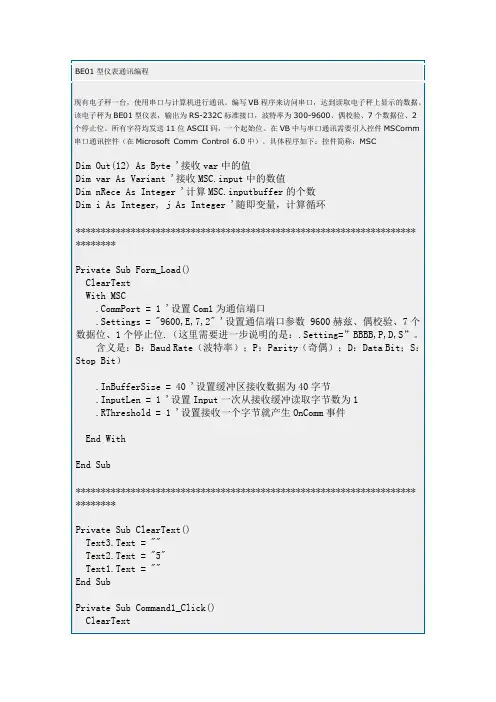

BE01型仪表通讯编程现有电子秤一台，使用串口与计算机进行通讯。

编写VB程序来访问串口，达到读取电子秤上显示的数据。

该电子秤为BE01型仪表，输出为RS-232C标准接口，波特率为300-9600、偶校验、7个数据位、2个停止位。

所有字符均发送11位ASCII码，一个起始位。

在VB中与串口通讯需要引入控件MSComm 串口通讯控件（在Microsoft Comm Control 6.0中）。

具体程序如下：控件简称：MSCDim Out(12) As Byte '接收var中的值Dim var As Variant '接收MSC.input中的数值Dim nRece As Integer '计算MSC.inputbuffer的个数Dim i As Integer, j As Integer '随即变量，计算循环******************************************************************** ********Private Sub Form_Load()ClearTextWith MSC.CommPort = 1 '设置Com1为通信端口.Settings = "9600,E,7,2" '设置通信端口参数 9600赫兹、偶校验、7个数据位、1个停止位.（这里需要进一步说明的是：.Setting=”BBBB,P,D,S”。

含义是：B：Baud Rate（波特率）；P：Parity（奇偶）；D：Data Bit；S：Stop Bit）.InBufferSize = 40 '设置缓冲区接收数据为40字节.InputLen = 1 '设置Input一次从接收缓冲读取字节数为1.RThreshold = 1 '设置接收一个字节就产生OnComm事件End WithEnd Sub******************************************************************** ********Private Sub ClearText()Text3.Text = ""Text2.Text = "5"Text1.Text = ""End SubPrivate Sub Command1_Click()ClearText' nRece = 0 '计数器清零With MSC.InputMode = comInputModeBinary '设置数据接收模式为二进制形式.InBufferCount = 0 '清除接收缓冲区If Not .PortOpen Then.PortOpen = True '打开通信端口End IfEnd WithEnd SubPrivate Sub MSC_OnComm()DelayTime ‘用来延续时间ClearTextWith MSCSelect Case .CommEvent '判断通信事件Case comEvReceive: '收到Rthreshold个字节产生的接收事件SwichVar 1If Out(1) = 2 Then '判断是否为数据的开始标志.RThreshold = 0 '关闭OnComm事件接收End IfDoDoEventsLoop Until .InBufferCount >= 3 '循环等待接收缓冲区>=3个字节' nRece = nRece + 1For i = 2 To 12SwichVar iText1.Text = Text1.Text & Chr(Out(i))NextText1.Text = LTrim(Text1.Text)Text2.Text = Text2.Text & CStr(nRece).RThreshold = 1 '打开MSComm事件接收Case Else' .PortOpen = FalseEnd SelectEnd WithEnd Sub******************************************************************** ********Private Sub DelayTime()Dim bDT As BooleanDim sPrevious As Single, sLast As SinglebDT = TruesPrevious = Timer (Timer可以计算从子夜到现在所经过的秒数，在Microsoft Windows中，Timer函数可以返回一秒的小数部分)Do While bDTIf Timer - sPrevious >= 0.3 Then bDT = FalseLoopbDT = TrueEnd Sub（通信传输速率为9600bps，则最快速度1.04ms发送一个字节，仪表每秒发送50帧数据，每帧数据有4个字节，即每秒发送200个字节，平均5.0ms 发送一个字节，连续读取串口数据时要在程序中添加循环等待程序）Private Sub SwichVar(ByVal nNum As Integer)DelayTimevar = Nullvar = MSC.InputOut(nNum) = var(0)End Sub（设置接收数据模式采用二进制形式，即 InputMode=comInputModeBinary，但用Input属性读取数据时，不能直接赋值给 Byte 类型变量，只能通过先赋值给一个 Variant 类型变量，返回一个二进制数据的数组，再转换保存到Byte 类型数变量中。

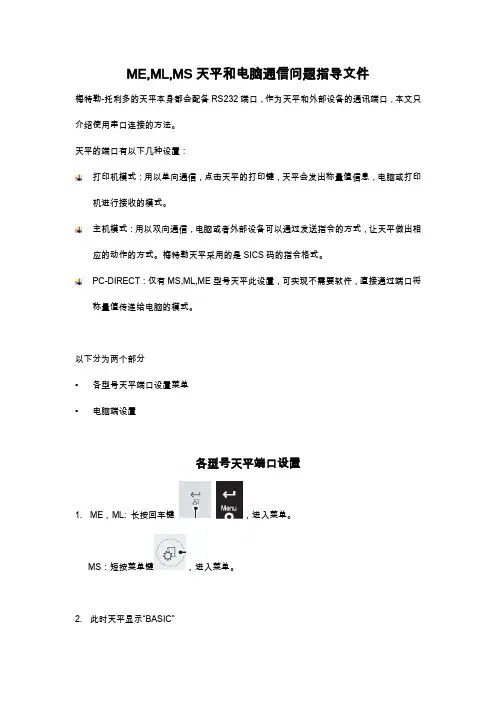

ME,ML,MS天平和电脑通信问题指导文件梅特勒-托利多的天平本身都会配备RS232端口，作为天平和外部设备的通讯端口，本文只介绍使用串口连接的方法。

天平的端口有以下几种设置：打印机模式：用以单向通信，点击天平的打印键，天平会发出称量值信息，电脑或打印机进行接收的模式。

主机模式：用以双向通信，电脑或者外部设备可以通过发送指令的方式，让天平做出相应的动作的方式。

梅特勒天平采用的是SICS码的指令格式。

PC-DIRECT：仅有MS,ML,ME型号天平此设置，可实现不需要软件，直接通过端口将称量值传递给电脑的模式。

以下分为两个部分▪各型号天平端口设置菜单▪电脑端设置各型号天平端口设置1.ME，ML: 长按回车键，进入菜单。

MS：短按菜单键，进入菜单。

2.此时天平显示“BASIC”ME: 点击两下，切换至“INT.FACE", 然后点击进入。

ML, MS: 点击两下，切换至“INT.FACE"，然后点击进入。

3.此时天平显示"RS232", 点击回车键进入设置。

根据您的需求，设置成对应的模式，菜单内切换和确认设置同上。

菜单结构如下：4.下图黄色标注为端口信息设置，分别是波特率，数据位/奇偶校验，停止位，握手信号。

一般建议采取默认设置即可，如下所示：波特率：9600数据位/奇偶校验：8位/No停止位：1位握手信号：XON/XOFF如有特殊要求，请按照您的需求进行设置，菜单操作同上。

5.全部设置完成后，长按菜单键进行设置保存。

不同型号，对应以下不同操作。

ME:ML：MS：电脑端设置：对于Host设置的客户，一般要实现双向通信的，请参考另一个附件“SICS指令集”进行调试。

对于Printer和PC-direct设置，请参考以下步骤设置电脑。

将电脑端口按照天平端口的参数设置进行设置，默认设置：波特率：9600数据位/奇偶校验：8位/No停止位：1位握手信号：XON/XOFF在此推荐给您一个梅特勒-托利多的连接软件，通常在随机光盘中可以找到。

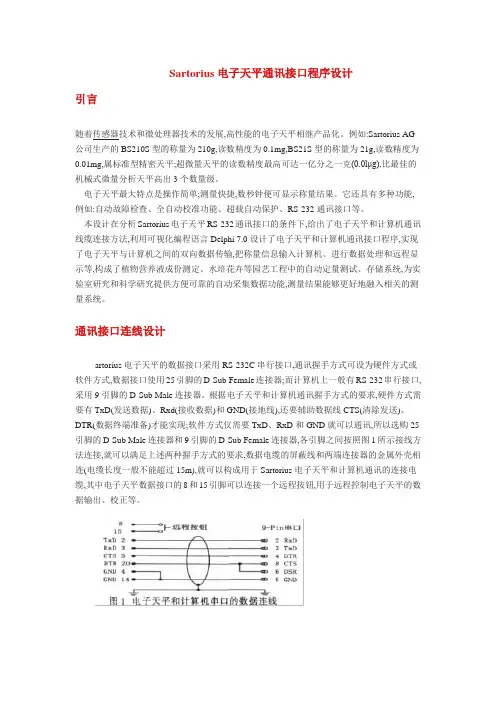

Sartorius电子天平通讯接口程序设计引言随着传感器技术和微处理器技术的发展,高性能的电子天平相继产品化。

例如:Sartorius AG 公司生产的BS210S型的称量为210g,读数精度为0.1mg,BS21S型的称量为21g,读数精度为0.01mg,属标准型精密天平;超微量天平的读数精度最高可达一亿分之一克(0.0lμg),比最佳的机械式微量分析天平高出3个数量级。

电子天平最大特点是操作简单;测量快捷,数秒钟便可显示称量结果。

它还具有多种功能,例如:自动故障检查、全自动校准功能、超载自动保护、RS-232通讯接口等。

本设计在分析Sartorius电子天平RS-232通讯接口的条件下,给出了电子天平和计算机通讯线缆连接方法,利用可视化编程语言Delphi 7.0设计了电子天平和计算机通讯接口程序,实现了电子天平与计算机之间的双向数据传输,把称量信息输入计算机、进行数据处理和远程显示等,构成了植物营养液成份测定、水培花卉等园艺工程中的自动定量测试、存储系统,为实验室研究和科学研究提供方便可靠的自动采集数据功能,测量结果能够更好地融入相关的测量系统。

通讯接口连线设计artorius电子天平的数据接口采用RS-232C串行接口,通讯握手方式可设为硬件方式或软件方式,数据接口使用25引脚的D-Sub Female连接器;而计算机上一般有RS-232串行接口,采用9引脚的D-Sub Male连接器。

根据电子天平和计算机通讯握手方式的要求,硬件方式需要有TxD(发送数据)、Rxd(接收数据)和GND(接地线),还要辅助数据线CTS(清除发送)、DTR(数据终端准备)才能实现;软件方式仅需要TxD、RxD和GND就可以通讯,所以选购25引脚的D-Sub Male连接器和9引脚的D-Sub Female连接器,各引脚之间按照图1所示接线方法连接,就可以满足上述两种握手方式的要求,数据电缆的屏蔽线和两端连接器的金属外壳相连(电缆长度一般不能超过15m),就可以构成用于Sartorius电子天平和计算机通讯的连接电缆,其中电子天平数据接口的8和15引脚可以连接一个远程按钮,用于远程控制电子天平的数据输出、校正等。

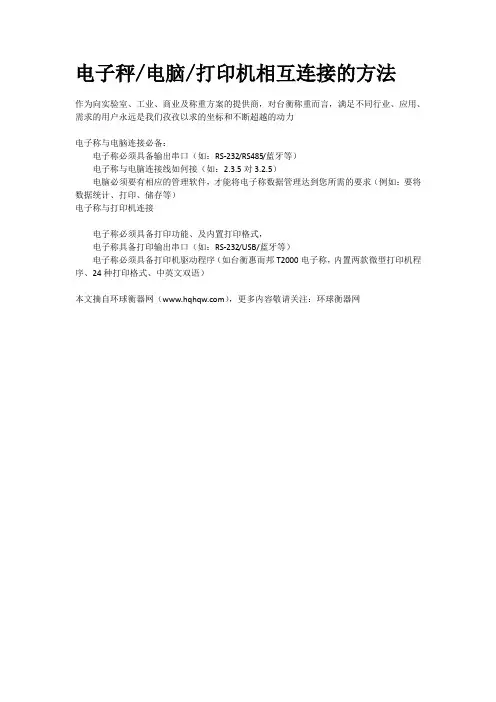

电子秤/电脑/打印机相互连接的方法
作为向实验室、工业、商业及称重方案的提供商，对台衡称重而言，满足不同行业、应用、需求的用户永远是我们孜孜以求的坐标和不断超越的动力
电子称与电脑连接必备：
电子称必须具备输出串口（如：RS-232/RS485/蓝牙等）
电子称与电脑连接线如何接（如：2.3.5对3.2.5）
电脑必须要有相应的管理软件，才能将电子称数据管理达到您所需的要求（例如：要将数据统计、打印、储存等）
电子称与打印机连接
电子称必须具备打印功能、及内置打印格式，
电子称具备打印输出串口（如：RS-232/USB/蓝牙等）
电子称必须具备打印机驱动程序（如台衡惠而邦T2000电子称，内置两款微型打印机程序、24种打印格式、中英文双语）
本文摘自环球衡器网（），更多内容敬请关注：环球衡器网。

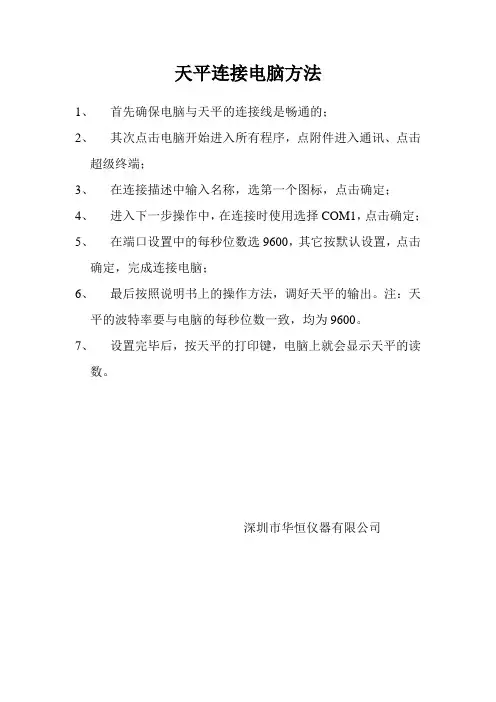

天平连接电脑方法
1、首先确保电脑与天平的连接线是畅通的；
2、其次点击电脑开始进入所有程序，点附件进入通讯、点击
超级终端；
3、在连接描述中输入名称，选第一个图标，点击确定；
4、进入下一步操作中，在连接时使用选择COM1，点击确定；
5、在端口设置中的每秒位数选9600，其它按默认设置，点击
确定，完成连接电脑；
6、最后按照说明书上的操作方法，调好天平的输出。

注：天
平的波特率要与电脑的每秒位数一致，均为9600。

7、设置完毕后，按天平的打印键，电脑上就会显示天平的读
数。

深圳市华恒仪器有限公司。

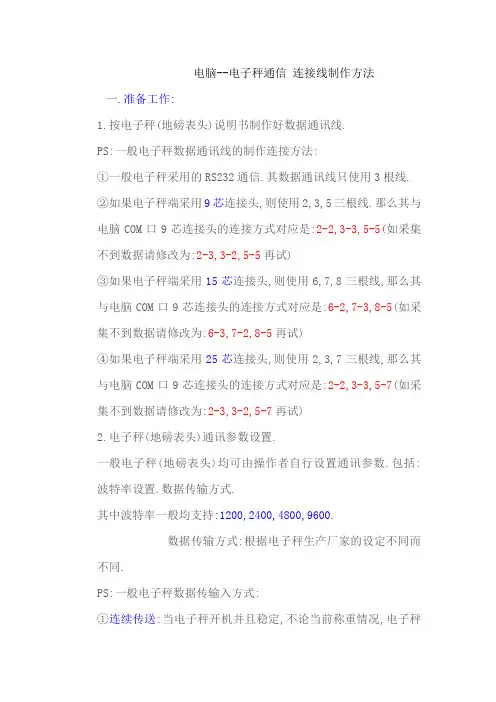

电脑--电子秤通信连接线制作方法一.准备工作:1.按电子秤(地磅表头)说明书制作好数据通讯线.PS:一般电子秤数据通讯线的制作连接方法:①一般电子秤采用的RS232通信.其数据通讯线只使用3根线.②如果电子秤端采用9芯连接头,则使用2,3,5三根线.那么其与电脑COM口9芯连接头的连接方式对应是:2-2,3-3,5-5(如采集不到数据请修改为:2-3,3-2,5-5再试)③如果电子秤端采用15芯连接头,则使用6,7,8三根线,那么其与电脑COM口9芯连接头的连接方式对应是:6-2,7-3,8-5(如采集不到数据请修改为:6-3,7-2,8-5再试)④如果电子秤端采用25芯连接头,则使用2,3,7三根线,那么其与电脑COM口9芯连接头的连接方式对应是:2-2,3-3,5-7(如采集不到数据请修改为:2-3,3-2,5-7再试)2.电子秤(地磅表头)通讯参数设置.一般电子秤(地磅表头)均可由操作者自行设置通讯参数.包括:波特率设置.数据传输方式.其中波特率一般均支持:1200,2400,4800,9600.数据传输方式:根据电子秤生产厂家的设定不同而不同. PS:一般电子秤数据传输入方式:①连续传送:当电子秤开机并且稳定,不论当前称重情况,电子秤每100ms传送一笔称重数据至COM口.②稳定传送:当电子秤开机并且稳定,且当前电子秤过磅中,且电子秤稳重后.系统自动传送一笔称重数据至COM口.(电子秤零点不传送.未稳定时不传送.每称重一次只传送一次.下一次电子秤必须回到零点后再次称重.)③按键传送:当电子秤开机并且稳定,且当前电子秤过磅中,能过电子秤的K/B(按键)上某一特定按键后,系统自动传送一笔称重数据至COM口.(具体说明请参见电子秤说明书或咨询电子秤供应商.)串口通信接线原理目前较为常用的串口有9针串口（DB9）和25针串口（DB25），通信距离较近时(<12m)，可以用电缆线直接连接标准RS232端口(RS422,RS485较远)，若距离较远，需附加调制解调器（MODEM）。

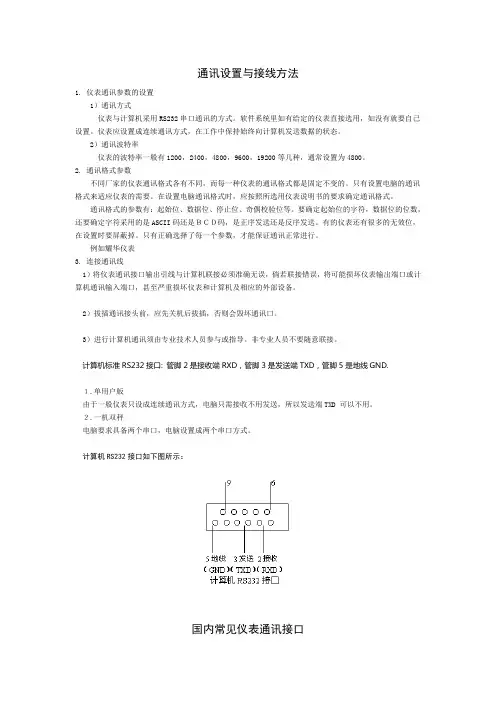

通讯设置与接线方法1. 仪表通讯参数的设置1）通讯方式仪表与计算机采用RS232串口通讯的方式。

软件系统里如有给定的仪表直接选用，如没有就要自己设置。

仪表应设置成连续通讯方式，在工作中保持始终向计算机发送数据的状态。

2）通讯波特率仪表的波特率一般有1200，2400，4800，9600，19200等几种，通常设置为4800。

2. 通讯格式参数不同厂家的仪表通讯格式各有不同，而每一种仪表的通讯格式都是固定不变的。

只有设置电脑的通讯格式来适应仪表的需要。

在设置电脑通讯格式时，应按照所选用仪表说明书的要求确定通讯格式。

通讯格式的参数有：起始位、数据位、停止位、奇偶校验位等。

要确定起始位的字符，数据位的位数，还要确定字符采用的是ASCII码还是ＢＣＤ码，是正序发送还是反序发送。

有的仪表还有很多的无效位，在设置时要屏蔽掉。

只有正确选择了每一个参数，才能保证通讯正常进行。

例如耀华仪表3. 连接通讯线1）将仪表通讯接口输出引线与计算机联接必须准确无误，倘若联接错误，将可能损坏仪表输出端口或计算机通讯输入端口，甚至严重损坏仪表和计算机及相应的外部设备。

2）拔插通讯接头前，应先关机后拔插，否则会毁坏通讯口。

3）进行计算机通讯须由专业技术人员参与或指导。

非专业人员不要随意联接。

计算机标准RS232接口: 管脚2是接收端RXD，管脚3是发送端TXD，管脚5是地线GND.１.单用户版由于一般仪表只设成连续通讯方式，电脑只需接收不用发送，所以发送端TXD 可以不用。

２.一机双秤电脑要求具备两个串口，电脑设置成两个串口方式。

计算机RS232接口如下图所示：国内常见仪表通讯接口(注：因计算机只需要接收仪表的信号，所以只需计算机RS232接口的接收端RXD接仪表的发送端TXD，地线接上即可，不需要计算机的发送端TXD与仪表的接收端RXD相接 )仪表DB9管脚接口仪表DB15管脚接口仪表DB25管脚接口。

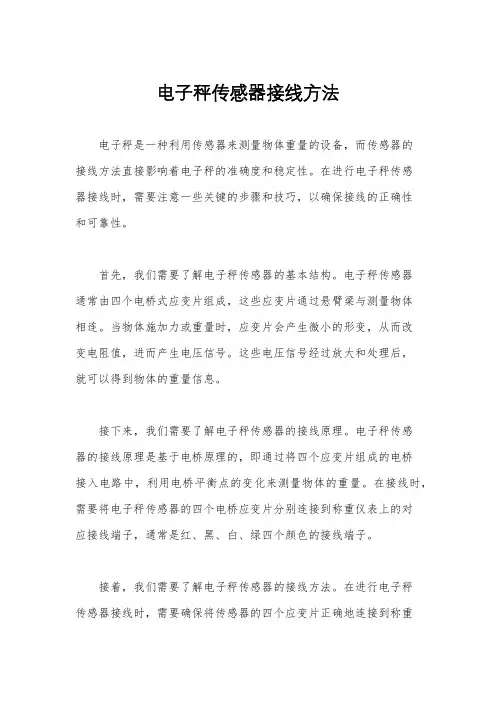

电子秤传感器接线方法电子秤是一种利用传感器来测量物体重量的设备，而传感器的接线方法直接影响着电子秤的准确度和稳定性。

在进行电子秤传感器接线时，需要注意一些关键的步骤和技巧，以确保接线的正确性和可靠性。

首先，我们需要了解电子秤传感器的基本结构。

电子秤传感器通常由四个电桥式应变片组成，这些应变片通过悬臂梁与测量物体相连。

当物体施加力或重量时，应变片会产生微小的形变，从而改变电阻值，进而产生电压信号。

这些电压信号经过放大和处理后，就可以得到物体的重量信息。

接下来，我们需要了解电子秤传感器的接线原理。

电子秤传感器的接线原理是基于电桥原理的，即通过将四个应变片组成的电桥接入电路中，利用电桥平衡点的变化来测量物体的重量。

在接线时，需要将电子秤传感器的四个电桥应变片分别连接到称重仪表上的对应接线端子，通常是红、黑、白、绿四个颜色的接线端子。

接着，我们需要了解电子秤传感器的接线方法。

在进行电子秤传感器接线时，需要确保将传感器的四个应变片正确地连接到称重仪表上的对应接线端子。

一般来说，红色接线端子对应正极，黑色接线端子对应负极，白色和绿色接线端子则对应电桥的两个输出端。

接线时需要注意保持接线端子的清洁和良好的接触，以减小接触电阻，提高测量的准确度。

最后，我们需要进行电子秤传感器接线的调试和测试。

在完成接线后，需要进行电子秤传感器的调试和测试，以确保接线的正确性和稳定性。

可以通过施加标准重量来检验电子秤的测量准确度，并通过观察称重仪表上的显示值来判断接线是否正确。

同时，还可以通过调整零位和灵敏度来优化电子秤的测量性能。

总之，电子秤传感器的接线方法直接影响着电子秤的测量准确度和稳定性。

在进行接线时，需要了解传感器的基本结构和接线原理，按照正确的接线方法进行接线，并进行调试和测试以确保接线的正确性和可靠性。

只有这样，才能保证电子秤的准确测量和稳定运行。

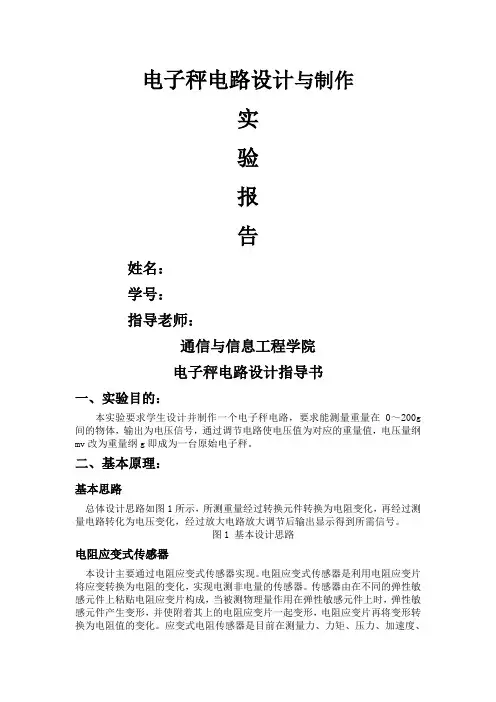

电子秤电路设计与制作实验报告姓名：学号：指导老师：通信与信息工程学院电子秤电路设计指导书一、实验目的：本实验要求学生设计并制作一个电子秤电路，要求能测量重量在0～200g 间的物体，输出为电压信号，通过调节电路使电压值为对应的重量值，电压量纲mv改为重量纲g即成为一台原始电子秤。

二、基本原理：基本思路总体设计思路如图1所示，所测重量经过转换元件转换为电阻变化，再经过测量电路转化为电压变化，经过放大电路放大调节后输出显示得到所需信号。

图1 基本设计思路电阻应变式传感器本设计主要通过电阻应变式传感器实现。

电阻应变式传感器是利用电阻应变片将应变转换为电阻的变化，实现电测非电量的传感器。

传感器由在不同的弹性敏感元件上粘贴电阻应变片构成，当被测物理量作用在弹性敏感元件上时，弹性敏感元件产生变形，并使附着其上的电阻应变片一起变形，电阻应变片再将变形转换为电阻值的变化。

应变式电阻传感器是目前在测量力、力矩、压力、加速度、重量等参数中应用最广泛的传感器之一。

1、弹性敏感元件物体在外力作用下而改变原来尺寸或形状的现象称为变形，而当外力去掉后物体又能完全恢复其原来的尺寸和形状，这种变形称为弹性变形。

具有弹性变形特性的物体称为弹性元件。

弹性敏感元件是指元件在感受到力、压力、力矩、振动等被测参量时，能将其转换成应变量或位移量，弹性敏感元件可以把被测参数由一种物理状态转换为另一种所需要的物理状态。

2、电阻应变片对于一段长为L，截面积为S，电阻率为ρ的导体，未受力时电阻为 R = ρ，在外力的作用下，电阻丝将会被拉伸或压缩，导体的长度L、截面积S以及电阻率ρ等均将发生变化，从而导致其电阻值发生变化，这种现象称为“电阻应变效应”。

利用金属或半导体材料电阻丝的应变电阻效应，可以制成测量试件表面应变的敏感元件。

为在较小的尺寸范围内感受应变，并产生较大的电阻变化，通常把应变丝制成栅状的应变敏感元件，即电阻应变片，通常由敏感栅、基底、盖片、引线和黏结剂等组成。

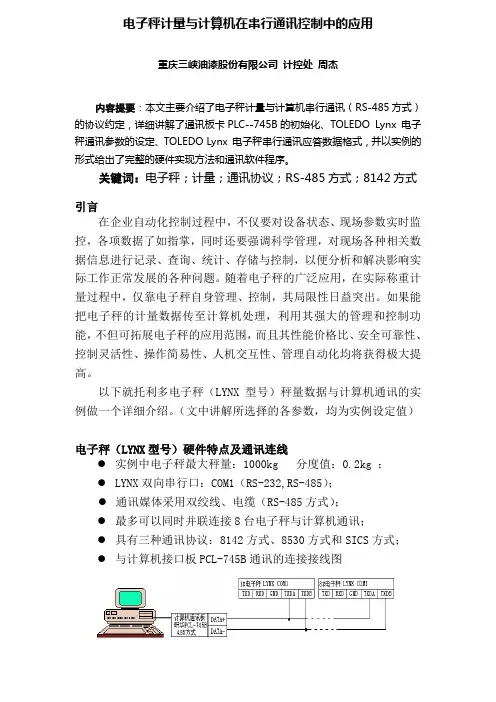

电子秤计量与计算机在串行通讯控制中的应用重庆三峡油漆股份有限公司计控处周杰内容提要：本文主要介绍了电子秤计量与计算机串行通讯（RS-485方式）的协议约定，详细讲解了通讯板卡PLC--745B的初始化、TOLEDO Lynx 电子秤通讯参数的设定、TOLEDO Lynx 电子秤串行通讯应答数据格式，并以实例的形式给出了完整的硬件实现方法和通讯软件程序。

关键词：电子秤；计量；通讯协议；RS-485方式；8142方式引言在企业自动化控制过程中，不仅要对设备状态、现场参数实时监控，各项数据了如指掌，同时还要强调科学管理，对现场各种相关数据信息进行记录、查询、统计、存储与控制，以便分析和解决影响实际工作正常发展的各种问题。

随着电子秤的广泛应用，在实际称重计量过程中，仅靠电子秤自身管理、控制，其局限性日益突出。

如果能把电子秤的计量数据传至计算机处理，利用其强大的管理和控制功能，不但可拓展电子秤的应用范围，而且其性能价格比、安全可靠性、控制灵活性、操作简易性、人机交互性、管理自动化均将获得极大提高。

以下就托利多电子秤（LYNX型号）秤量数据与计算机通讯的实例做一个详细介绍。

（文中讲解所选择的各参数，均为实例设定值）电子秤（LYNX型号）硬件特点及通讯连线●实例中电子秤最大秤量：1000kg 分度值：0.2kg ；●LYNX双向串行口：COM1（RS-232,RS-485）；●通讯媒体采用双绞线、电缆（RS-485方式）；●最多可以同时并联连接8台电子秤与计算机通讯；●具有三种通讯协议：8142方式、8530方式和SICS方式；●与计算机接口板PCL-745B通讯的连接接线图双方通讯协议的约定计算机与电子秤在串行通讯控制中的应用通讯接口之间采用RS-485两线制通讯方式，因其开放性高、低阻传输线对电气噪声不敏感，易于实现光电隔离，使其抗干扰能力大大增强，但它不能同时进行串行数据的收、发作业，只能处于半双工工作状态，由于线路铺设简单，实现成本低、能长距离传输，非常适合工业自动化控制过程中串行通讯数据流量不大的场合，所以在分布式数据通讯应用极其广泛而被大量的PLC及智能仪表厂家采用，因它只是物理层标准，各设备厂家的通讯协议又不完全统一的，为此特做以下约定。

电子秤传感器接线方法
电子秤是一种利用传感器技术来测量物体重量的设备，它在工业生产、商业交
易和家庭日常生活中都有着广泛的应用。

而电子秤的传感器接线方法对于其准确性和稳定性有着至关重要的影响。

下面我们就来详细介绍一下电子秤传感器的接线方法。

首先，我们需要了解电子秤传感器的基本结构。

电子秤传感器通常由称重传感器、AD转换器、微处理器和显示装置等部分组成。

其中，称重传感器是最关键的
部分，它直接接触到被称重物体，通过测量物体对传感器产生的压力来获取重量数据。

接下来，我们来介绍电子秤传感器的接线方法。

首先，将称重传感器的输出端
与AD转换器的输入端相连，这样可以将传感器采集到的模拟信号转换为数字信号，方便微处理器进行处理。

其次，将AD转换器的输出端与微处理器相连，微处理器可以对数字信号进行处理，计算出物体的重量并将结果显示出来。

最后，将显示装置与微处理器相连，这样就可以实现将重量数据显示在屏幕上的功能。

在实际操作中，我们需要注意一些细节。

首先，接线时要确保电子秤传感器的
每个接口都连接正确，避免接反或者接错。

其次，接线时要注意防止线路短路或者断路，保证传感器信号的稳定传输。

最后，接线结束后要进行一次全面的检查，确保每个接口都连接牢固，没有松动或者接触不良的情况。

总的来说，电子秤传感器的接线方法对于电子秤的准确性和稳定性有着至关重
要的影响。

正确的接线方法可以保证传感器信号的准确传输，从而保证电子秤的测量结果准确可靠。

因此，在进行电子秤传感器的接线时，我们需要认真对待，确保每个细节都做到位，以保证电子秤的正常使用和准确测量。

电子秤连接电脑操作步骤电子秤在现代生活中扮演着重要的角色，广泛应用于商业领域、厨房烹饪等不同场景。

与此同时，电子秤的连接电脑功能也成为了一种趋势，方便了数据的传输和处理。

本文将为您介绍电子秤连接电脑的操作步骤。

一、选择合适的电子秤首先，您需要选择一款具备连接电脑功能的电子秤。

市面上有很多品牌和型号可供选择，建议您根据自己的使用需求和预算进行选择。

在购买时，可以考虑以下几点：1. 功能需求：确认所需的功能是否满足，例如数据传输方式、称重范围等。

2. 品牌可靠性：选择有良好口碑和信誉度的品牌，以确保产品质量和售后服务。

3. 兼容性：确保电子秤与您的电脑系统兼容，不同型号和品牌可能需要不同的连接方式。

二、准备连接设备在进行电子秤连接电脑的操作之前，您需要准备以下设备：1. 电子秤：选择前文提到的连接电脑功能的电子秤。

2. 电脑：确保您的电脑满足最低系统要求，并安装了对应的驱动程序（如果需要）。

3. 连接线：根据电子秤和电脑的接口类型选择合适的连接线，例如USB线、RS232线等。

三、连接电子秤与电脑一般来说，电子秤连接电脑的方式有两种：通过USB接口和通过串口（如RS232）接口。

下面将分别介绍这两种常见的连接方式。

1. 通过USB接口连接：a. 将电子秤的USB接口与电脑的USB接口相连，插入电脑的USB 插槽中。

b. 如果电脑操作系统需要安装驱动程序，请根据电子秤品牌和型号下载对应的驱动程序，并按照提示进行安装。

c. 完成驱动程序的安装后，电子秤和电脑即可成功连接。

2. 通过串口接口连接：a. 将电子秤的串口线（如RS232线）的一端与电子秤的串行接口相连，另一端与电脑上的串口相连。

b. 如果电脑的串口不兼容串行接口，请购买相应的串口转换器。

c. 在电脑上打开串口通信程序，设置波特率、数据位、停止位和校验位等参数，以便与电子秤进行通信。

d. 完成上述设置后，电子秤和电脑即可成功连接。

四、测试连接和数据传输完成电子秤与电脑的连接后，您可以进行连接测试和数据传输。

电子秤的以太网通讯随着工业网络技术的迅速发展，越来越多的企业趋向于网路数据的传输，以太网的通讯方式也显得越来越重要下面以北京博科BOK-601M模块为列：首先需要进行485模块IP的设置，485模块通过网线连接到电脑，设置电脑本地连接的IP地址和485模块的原始地址在同一段上，(假设模块的原始地址：192.168.0.233)，然后在运行中Ping 485模块的地址, 参照视图：然后在命令符下运行：telnet 192.168.0.233进行服务器设置：以太网IP、子网掩码和网关。

工作模式设置：TCP realport串口频率设置: 1200设置好以后选择【综合】下拉单中的保存设置，之后退出。

模块按矿方指定的IP设置好，修改电脑本地连接的IP成同一网段拼模块是否能拼通，能拼通模块IP则设置成功。

然后需要进行虚拟串口设置（把模块IP转化成串口）安装及设置：选择文件夹【终端服务器驱动】里的安装程序：setup4.2.31.串口映射程序安装（1）运行光盘中的setup4.2.4.3（2）点击 <Next>也可以根据自己需要选择安装目录的位置或使用安装程序默认的安装目录（3）点击 <Next>（4）．再点击《Install》（5）．再点击《Finish》安装完成2.串口的映射（1）打开<我的电脑>点击<控制面板>并双击 COM port over TCP/IP后出现如下内容（2）双击所对应的COM端口并配置相应参数。

[COM port]：指Windows操作系统所能使用的COM口的资源。

[Device IP address]：指串口通讯服务器的IP地址。

[Device Port]：指所要映射的串口通讯服务器的串口数。

[keeplive]：指串口存活时间。

[Status Report]：指状态报告。

（3）也可以一次配置所有COM端口的相应参数。

（4）点击OK（5）点击Save之后，COM口的设置就完全生效了。

台式电子称通信串口连接电脑设置方法
1.确认电子称支持的通信接口：大部分台式电子称都支持串口通信接口，因此首先需要查看电子称的技术规格或用户手册，确定其是否支持串
口通信。

2.准备通信串口线：通信串口线通常有两端，一端是与电子称连接的
串口头（通常是DB9或DB25接口），另一端是与电脑连接的串口头（通
常是USB接口）。

确保所购买的通信串口线与电子称和电脑的接口兼容。

3.连接电子称和电脑：将通信串口线的一端插入电子称的串口接口上，另一端插入电脑的USB接口上。

确保连接稳固，无松动。

4.安装串口驱动程序：在连接电子称后，电脑通常会自动检测到新设
备并安装相应的驱动程序。

如果电脑未自动安装驱动程序，可以在电子称
的配套光盘、官方网站或第三方驱动库中找到对应的驱动程序并手动安装。

5. 配置串口参数：在电脑上打开设备管理器（Windows系统中可以
通过“控制面板” → “设备管理器”找到），在“端口（COM和LPT）”下找到刚刚安装的串口。

右键点击串口，选择“属性”，然后进入“端口
设置”选项卡。

6.调整串口通信参数：在串口设置中，可以调整串口的波特率、数据位、校验位、停止位等参数，以确保与电子称的通信设置一致。

这些设置
需要参考电子称的用户手册或技术规格，一般会标明推荐的串口参数。

7.测试通信连接：完成串口参数的设置后，可以使用串口调试工具或
应用程序进行通信连接的测试。

通过发送指令或查询命令，检查电子称是
否能成功返回响应，以验证通信连接是否正常。
