5 功率放大电路

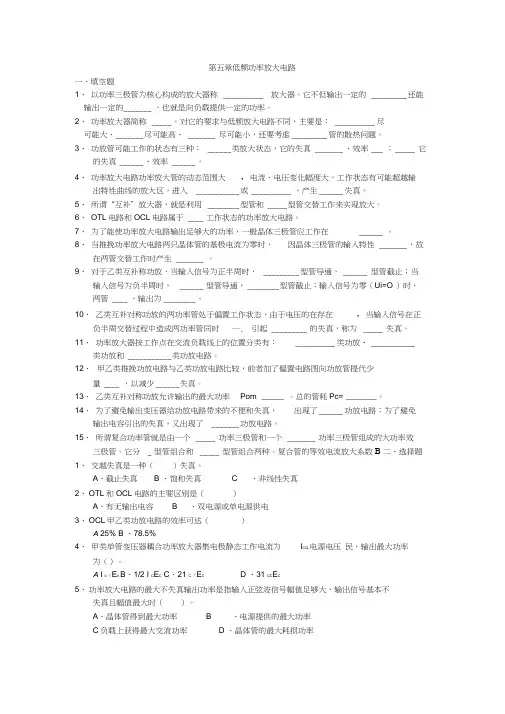

第五章低频功率放大电路一、填空题1、以功率三极管为核心构成的放大器称__________ 放大器。

它不但输出一定的_________ 还能输出一定的_______ ，也就是向负载提供一定的功率。

2、功率放大器简称_____ 。

对它的要求与低频放大电路不同，主要是：__________ 尽可能大、_______ 尽可能高、 _______ 尽可能小，还要考虑_________ 管的散热问题。

3、功放管可能工作的状态有三种：______ 类放大状态，它的失真_______ 、效率___ ；_____ 它的失真 ______ 、效率 ______ 。

4、功率放大电路功率放大管的动态范围大，电流、电压变化幅度大，工作状态有可能超越输出特性曲线的放大区，进入 ___________ 或 __________ ，产生______ 失真。

5、所谓“互补”放大器，就是利用________ 型管和 _____ 型管交替工作来实现放大。

6、OTL电路和OCL电路属于 ____ 工作状态的功率放大电路。

7、为了能使功率放大电路输出足够大的功率，一般晶体三极管应工作在 ______ 。

8、当推挽功率放大电路两只晶体管的基极电流为零时，因晶体三极管的输入特性_______ ，故在两管交替工作时产生 _______ 。

9、对于乙类互补称功放，当输入信号为正半周时，_________ 型管导通， ______ 型管截止；当输入信号为负半周时， ______ 型管导通，________ 型管截止；输入信号为零（Ui=O ）时，两管 ____ ，输出为________ 。

10、乙类互补对称功放的两功率管处于偏置工作状态，由于电压的在存在，当输入信号在正负半周交替过程中造成两功率管同时―, 引起 _________ 的失真，称为_____ 失真。

11、功率放大器按工作点在交流负载线上的位置分类有：__________ 类功放、___________类功放和 ___________ 类功放电路。

V C（ C V
CC U CE (sat)） RL
2.2W
m

π 4
V CC
U CE(sat) V CC

65％
5.2.2 OTL电路
1 、 OCL 电 路 线 路 简 单 、 效率高，但要采用双电源供电， 给使用和维修带来不便。
2、采用单电源供电的互 补对称电路，称为无输出变压 器（Output transformerless）的 功放电路，简称OTL电路，如 图5.2.5所示。其特点是在输出 端负载支路中串接了一个大容 量电容C2。
第五章 功率放大电路
5.1 功率放大电路概述 5.2 乙类互补对称功率放大电路 5.3 集成功率放大器 *5.4 功率管的安全使用
教学目标
1、了解功放电路特点、分类、对功放电路要求。熟悉低频
功放电路主要技术指标。
2、熟悉OCL、OTL电路组成、工作原理、性能参数估算方
法。
3、掌握交越失真产生原因、消除交越失真方法。 4、掌握复合管组成原则。
教学目标
5、熟悉常用集成功率放大器（LA4102、LM386、TDA2030
等）引脚功能，了解其主要技术指标。熟悉集成功放应用电 路组成、外接元器件作用，会估算闭环增益。
6、选学BTL电路原理及其由集成功放构成的应用电路。
7、选学功放管二次击穿和热致击穿现象及其保护措施，功
放管等功率器件散热计算及散热片的选择。
2、功放管的最大耐压U（BR）CEO 当一只管子饱和导通时，另一只管子承受的最大反向电
压为2VCC。故
U (BR)CEO 2VCC
3、功放管的最大集电极电流
I
CM

VCC RL
4、选择示例

功率放大电路工作原理功率放大电路是电子设备中常见的一种电路，它能够将输入信号的功率放大到更大的输出功率，从而驱动负载实现相应的功能。

在现代电子产品中，功率放大电路被广泛应用于音频放大、射频放大、功率放大等领域。

本文将介绍功率放大电路的工作原理，以便读者能够更好地理解和应用功率放大电路。

功率放大电路的工作原理主要包括输入信号放大、功率放大和输出负载驱动三个方面。

首先，输入信号放大是功率放大电路的基本功能之一。

当输入信号进入功率放大电路时，经过放大器的放大作用，输入信号的幅值会得到增大，从而实现对输入信号的放大处理。

而放大器的放大倍数则取决于放大器本身的增益特性，通常通过调节放大器的电路参数来实现不同的放大倍数。

其次，功率放大是功率放大电路的核心功能之一。

在输入信号经过放大器放大后，功率放大电路会将输入信号的功率放大到更大的输出功率。

这通常通过功率放大器来实现，功率放大器能够将输入信号的电压和电流进行放大，从而实现对输入信号功率的放大。

在功率放大的过程中，需要注意功率放大器的工作状态和输出功率的稳定性，以确保输出信号的质量和稳定性。

最后，输出负载驱动是功率放大电路的另一个重要功能。

在输出信号经过功率放大后，需要通过输出负载来驱动相应的负载，实现对负载的驱动和控制。

输出负载通常是电阻、电容、电感等元件，通过合理设计输出负载电路，可以实现对负载的匹配和驱动，从而实现对输出信号的有效控制和传输。

总的来说，功率放大电路的工作原理是通过输入信号放大、功率放大和输出负载驱动三个方面的功能实现对输入信号的处理和输出功率的放大。

在实际应用中，需要根据具体的需求和电路设计要求来选择合适的功率放大电路，并合理设计电路参数和工作状态，以实现对输入信号的有效放大和输出功率的稳定控制。

希望通过本文的介绍，读者能够更好地理解和应用功率放大电路，为相关领域的电子设备设计和应用提供参考和帮助。

第5章功率放大电路5.1 教学基本要求教学基本要求主要知识点熟练掌握正确理解一般了解低频功率放大电路的特点、分类、效率和失真问题√√乙类互补推挽功率放大电路的工作原理及主要性能指标计算甲乙类互补推挽功放电路工作原理√互补推挽功率放大电路单电源功率放大电路工作原理√低频功放的能量和效率√功率器件与散热几种功率器件的特点、功率器件的散热√集成功率放大器√5.2 重点和难点一、重点1．理解甲类、乙类和甲乙类低频功率放大器的功率、效率与静态工作点设置的关系。

2．乙类功放的工作原理和功率参数计算方法。

二、难点1．正确理解乙类和甲乙类低频功率放大器中放大管的电流流通角、波形失真及其解决方法。

2．乙类和甲乙类低频功率放大器的功率、效率计算以及提高效率。

5.3 知识要点甲类功放及特点乙类功放及特点1．低频功率放大器甲乙类功放及特点主要技术要求乙类互补对称功率放大器交越失真及其解决办法2．互补对称功率放大器甲乙类互补对称功率放大器单电源互补对称功率放大器BTL功率放大器本课程中对低频功率放大器的讨论和分析的思路为：先讨论功率放大器的特殊问题甲类功放电路的组成、原理及其优缺点提高效率的途径乙类互补功放电路的组成、原理及其优缺点，功率计算(输出信号交越失真)为了克服交越失真甲乙类低频功放的组成、原理及其优缺点需要解决交流输出信号正负半周不对称问题采用自举电路。

然后介绍集成功放以及BTL功放电路等。

5.4 主要内容5.4.1 功率放大电路的特殊问题5.4.1.1 功率放大电路的特点和要求1．在不失真的前提下尽可能地输出较大功率由于功率放大电路在多级放大电路的输出级，信号幅度较大，功率放大管往往工作在极限状态。

功率放大器的主要任务是为额定负载LR提供不失真的输出功率，同时需要考虑功率放大管的失真、功率放大管的安全(即极限参数CMP、CMI、CEO(BR)U)和散热等问题。

2．具有较高的效率由于功率放大电路输出功率较大，所以，效率问题是功率放大电路的主要要问题。
