同步无刷交流发电机

无刷交流同步发电机原理与构造
永磁体是无刷交流同步发电机中的重要部件，它产生的磁场通过定子
线圈和转子线圈来感应电流。

永磁体通常由稀土永磁材料制成，具有高磁
场强度和稳定性。

定子线圈是发电机中产生电流的部分，由导线绕制成。

当永磁体旋转时，它的磁场穿过定子线圈，导致感应电流产生。

定子线圈通常由若干个
线圈组成，通过星形或△形连接，以获得更高的电压输出。

转子线圈是发电机中产生电流的另一部分，也是由导线绕制成。

它位
于永磁体的附近，当永磁体旋转时，由于磁场的改变，转子线圈中会产生
感应电流。

这些感应电流通过外部电路输出。

无刷交流同步发电机的工作原理可以分为密集型和稀疏型两种。

在密
集型结构中，定子线圈和转子线圈密集地绕制在铁芯上，可以获得更高的
电压输出。

而在稀疏型结构中，定子线圈和转子线圈之间存在一定的间隙，可以减小发电机的体积和重量。

无刷交流同步发电机的构造与有刷直流发电机有很大的差异。

它不需
要使用刷子和电刷来实现线圈间的电流传输，因此没有摩擦和电刷磨损的
问题。

另外，无刷交流同步发电机中的定子线圈和转子线圈通常采用三相
结构，可以输出交流电。

总之，无刷交流同步发电机利用磁场感应原理来产生电能，在结构和
工作原理上与传统的有刷直流发电机有很大的差异。

它的构造简单、寿命长，并且具有高效率和稳定性等优点，因此得到了广泛的应用。

随着科技
的不断发展，无刷交流同步发电机将在未来的能源领域中扮演越来越重要
的角色。

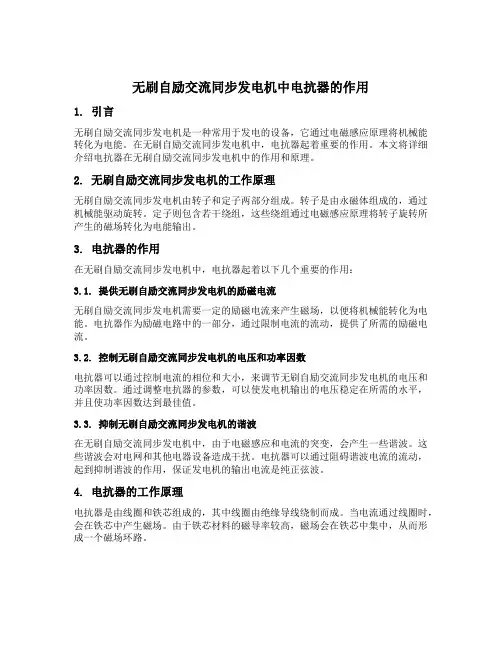

无刷自励交流同步发电机中电抗器的作用1. 引言无刷自励交流同步发电机是一种常用于发电的设备，它通过电磁感应原理将机械能转化为电能。

在无刷自励交流同步发电机中，电抗器起着重要的作用。

本文将详细介绍电抗器在无刷自励交流同步发电机中的作用和原理。

2. 无刷自励交流同步发电机的工作原理无刷自励交流同步发电机由转子和定子两部分组成。

转子是由永磁体组成的，通过机械能驱动旋转。

定子则包含若干绕组，这些绕组通过电磁感应原理将转子旋转所产生的磁场转化为电能输出。

3. 电抗器的作用在无刷自励交流同步发电机中，电抗器起着以下几个重要的作用：3.1. 提供无刷自励交流同步发电机的励磁电流无刷自励交流同步发电机需要一定的励磁电流来产生磁场，以便将机械能转化为电能。

电抗器作为励磁电路中的一部分，通过限制电流的流动，提供了所需的励磁电流。

3.2. 控制无刷自励交流同步发电机的电压和功率因数电抗器可以通过控制电流的相位和大小，来调节无刷自励交流同步发电机的电压和功率因数。

通过调整电抗器的参数，可以使发电机输出的电压稳定在所需的水平，并且使功率因数达到最佳值。

3.3. 抑制无刷自励交流同步发电机的谐波在无刷自励交流同步发电机中，由于电磁感应和电流的突变，会产生一些谐波。

这些谐波会对电网和其他电器设备造成干扰。

电抗器可以通过阻碍谐波电流的流动，起到抑制谐波的作用，保证发电机的输出电流是纯正弦波。

4. 电抗器的工作原理电抗器是由线圈和铁芯组成的，其中线圈由绝缘导线绕制而成。

当电流通过线圈时，会在铁芯中产生磁场。

由于铁芯材料的磁导率较高，磁场会在铁芯中集中，从而形成一个磁场环路。

电抗器的工作原理可以通过电磁感应定律来解释。

根据电磁感应定律，当磁场的变化率发生变化时，会在线圈中产生电动势。

由于电抗器中的磁场是通过电流的变化来产生的，所以当电流发生变化时，会在电抗器的线圈中产生电动势。

电抗器通过阻碍电流的变化来限制电流的流动。

当电流发生变化时，电抗器会产生一个与电流变化方向相反的电动势，从而抵消电流的变化。

无刷三相同步发电机培训教材一、同步发电机的工作原理二、同步发电机的结构三、同步发电机的励磁系统四、同步发电机的实验一、同步发电机的工作原理定子绕组，它有三相的，也有单相的。

当原动机带动转子磁极旋转以后，磁场和线圈产生了相对运动，线圈的导体切割了磁力线，因此在线圈中产生了感应电动势（简称电势），现在也确实是说发电了。

那个电势的方向由右手定那么决定，电势的大小由电势公式得：e=Blv式中：B——磁通密度；l——导体的有效长度；v——相对运动时的线速度；那个关系式说明：假设磁极的磁场越强，线圈越长，转子的旋转速度越快，那么产生电势的数值越大。

图2：交流电势波形这是一个随时刻交变的电势。

因为磁极在旋转，线圈边导体所处的磁场位置不断地变换，从N 极变到S 极时电势就随着改变大小和方向，因此说是一个交流电势。

● 频率电势每钞钟内转变的次数称为频率，用f 表示。

如图1的一对磁极的电机（简称一对极），转子转一圈，导体下的极性变换一次，电势也就转变一次，所产生产电势波形如图2所示。

因此那个电机的转子每秒钟旋转的转速，也确实是线圈电势随时刻交变的频率。

频率的一样表示式： f=60pns(1/秒)式中：ns ——转子每分钟的转数（转/分） p ——转子的极对数我国电力工程的标准频率为每秒50周，即50赫兹（Hz ）。

故同步发电机的极对数p 和转速ns 有严格的规定。

● 交流电的有效值、瞬时值、最大值和平均值交流电势（交流电流）在某一刹时的数值称为瞬时值。

在交变的一周中，下向或负向最大的瞬时数值称为最大值，也称幅值。

交流的正半周或负半周内各瞬时值的平均数值称为平均值。

在实际应用中，交流电的大小经常使用有效值来表示，通常所说的交流电压（如380V 、220V ）及交流电流（如5A 、10A ）其数值都是指的有效值。

交流电的有效值等于交流电一周中各瞬时值平方的平均值的平方根，故也称为均方根值。

正弦波交流电的有效值为最大值的1/2或倍。

底脚
A.V.R. 装在 A.V.M上
出线盒
P.M.G P.M.G 转子 定子
一、斯坦福发电机的结构 1.主定子
一、斯坦福发电机的结构 2. 转子
过渡轮毂 过渡盘片
单轴承主转子总成
发电机的驱动端由发动机的飞轮支撑.
励磁转子
轴承 (密封)
主转子
风叶
轴承 （密封）
轴
PMG转子 (建议用于 UC 机整)流模块
康明斯/斯坦福凸极同步发电机
STAMFORD发电机
产品型号识别
I
型号
控制系统
MX341/ MX321 SX440/ SX421
陆用 船用
机座号
极数
轴承数
铁芯长度
STAMFORD发电机
产品型号的识别
型号
轴的中心高 (厘米)
M - 船用 I - 陆用l
轴承数 极数
铁芯长度
控制系统
3 - PMG / AVR
7 8
X XX
永磁机励磁无刷发电机工作原理
• 发电机工作时，永磁机定子输出P2、P3、P4，电压值约 为130-150VAC之间，此电压值输入到稳压板（AVR）的 P2、P3、P4 端子，经AVR内部的二极管予以整流后， 输出×、××（空载时约8-9VDC）到电球的励磁机定子 线圈，励磁机转子线圈感应出交流电，经安装在励磁机转 子线圈上的6个二极管整流出直流。此直流电流到主转子 线圈，主转子线圈在旋转状态下产生一个磁场，主定子线 圈感应出交流电（如400VAC输出）。
MX321
MX321
通过检测发电机主绕组的 电压，以控制提供给 励磁机定子以及主 转子的电流，来维持发电机输 出电压介于指定的范围内，并补偿负载、转速、 温度及发电机的功率因数。而三相的RMS 检测可 提供更准确的电压调节，设有可 调节的缓慢起动 电路可控制发电机输 出电压的平滑建立。

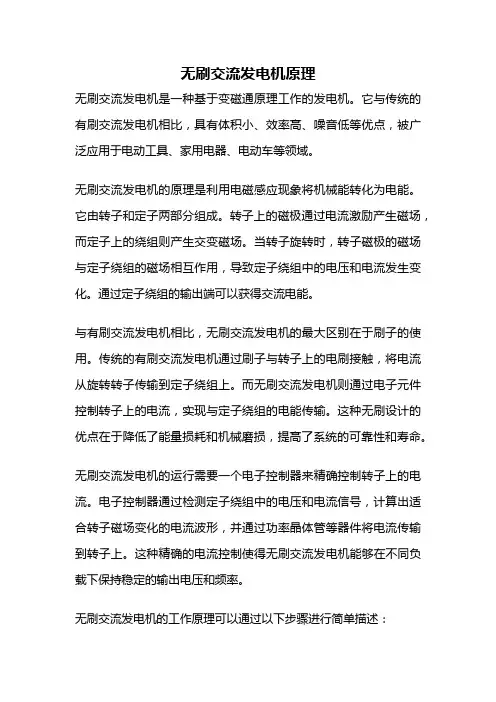

无刷交流发电机原理无刷交流发电机是一种基于变磁通原理工作的发电机。

它与传统的有刷交流发电机相比，具有体积小、效率高、噪音低等优点，被广泛应用于电动工具、家用电器、电动车等领域。

无刷交流发电机的原理是利用电磁感应现象将机械能转化为电能。

它由转子和定子两部分组成。

转子上的磁极通过电流激励产生磁场，而定子上的绕组则产生交变磁场。

当转子旋转时，转子磁极的磁场与定子绕组的磁场相互作用，导致定子绕组中的电压和电流发生变化。

通过定子绕组的输出端可以获得交流电能。

与有刷交流发电机相比，无刷交流发电机的最大区别在于刷子的使用。

传统的有刷交流发电机通过刷子与转子上的电刷接触，将电流从旋转转子传输到定子绕组上。

而无刷交流发电机则通过电子元件控制转子上的电流，实现与定子绕组的电能传输。

这种无刷设计的优点在于降低了能量损耗和机械磨损，提高了系统的可靠性和寿命。

无刷交流发电机的运行需要一个电子控制器来精确控制转子上的电流。

电子控制器通过检测定子绕组中的电压和电流信号，计算出适合转子磁场变化的电流波形，并通过功率晶体管等器件将电流传输到转子上。

这种精确的电流控制使得无刷交流发电机能够在不同负载下保持稳定的输出电压和频率。

无刷交流发电机的工作原理可以通过以下步骤进行简单描述：1. 电子控制器检测定子绕组中的电压和电流信号；2. 电子控制器根据检测到的信号计算出适合转子磁场变化的电流波形；3. 电子控制器通过功率晶体管等器件将计算得到的电流传输到转子上；4. 转子上的电流激励产生磁场，并与定子绕组的磁场相互作用；5. 相互作用导致定子绕组中的电压和电流发生变化；6. 通过定子绕组的输出端可以获得交流电能。

无刷交流发电机是一种基于变磁通原理工作的发电机。

它通过电子控制器精确控制转子上的电流，实现与定子绕组的电能传输。

与传统的有刷交流发电机相比，无刷交流发电机具有体积小、效率高、噪音低等优点，被广泛应用于各个领域。

如果表面涂层脱落立即除锈或除潮并重新 涂上防锈油。
如果发电机要存放一段时间，所有开口处都 必须使用防水的纸质、木质或金属盖。
在运输的贮藏过程中，必须防止发电机被风 吹和雨淋，并且选择相对湿度较小的地点贮藏。
贮藏时间较长或是在雨季时，最好插入加热 器除潮或防止产生冷凝水。
为保持线圈干燥，在发电机下部适当地布置 加热器加热线圈，使线圈的温度高于室温几度。
如图 8、9、10 和 11 所示的无刷发电机， 励磁机和旋转整流器安装在发电机的转子 轴上。交流励磁机的三相输出由旋转整流器 整流为直流电，提供励磁电流，不通过滑环， 而是直接进入发电机励磁线圈。
2
2
图 1 无刷发电机单线原理图
1000m 时。
励磁装置
定子 转子
1.2 概述
励磁机 转子
励磁机 定子
对于长期贮藏，防冷凝加热器安装在发电机 内部。加热器的规格在发电机的完工资料中和发 电机上安装的铭牌上描述。
12）安装 ！NOTE 注意
经验表明，任何基础装配和被驱动装置在工厂临时 调整。 船运过程中可能会扭曲。 因此，安装之后必须检查调整。
发电机安装之前或安装期间，常规轴承的润 滑措施详见说明书第 27-36 页中“滚动轴承和滑 动轴承”。
●按照现代重工业许可证制造
三相无刷同步发电机
通用项目//使用手册
同步发电机使用说明
镇江中船现代发电设备有限公司
本说明书是对英文说明书的翻译，如有异议，请以英文部分为准。
1
1
目录
1．交流无刷发电机的结构（安全注释）………………………………………………2
1.1 元器件 1.2 概述 1.3 构成
2．励磁系统（运行）……………………………………………………………………15

2）外搭铁式交流电发机
外搭铁（external earth）式交流电发机磁场绕组的一 端经电压调节器后搭铁，如解放CA1091型车用的JF152D、 JF1522A型交流发电机。
3.按装用的二极管数量分
1）六管交流发电机
六管交流发电机的整流器由六只硅二极管组成，这种型式应 用最为广泛，如东风EQ1090车用的JF132型、解放CA1091 型车用JF1522A、JF152D型交流发电机等。
3）九管交流发电机整流电路
在有些交流发电机中，除了有普通交流发电机用来整流 的六只二极管外，又多装了三个功率较小的二极管，组成九 管交流发电机。三个功率较小的二极管专门用来供给磁场电 流，所以又叫磁场二极管。
图3-24 九管交流发电机充电系统电路
4）十一管交流发电机整流电路
上海桑塔纳、一汽奥迪等汽 车采用十一管交流发电机， 不仅能增大输出功率，还可 以用充电指示灯来指示发电 机工作状况。
图3-10 国产JF系列交流发电机解体图
1—紧固螺母及弹簧垫圈；2—带轮；3—风扇；4—前轴承油封及护圈；5—组装螺栓；6—前端盖； 7—前轴承；8—定子；9—转子；10—“+”（电枢）接柱；
11—散热板；12—“—”（搭铁）接柱；13—电刷及压簧；14—电刷架外盖； 15—电刷架；16—“F”（磁场）接柱；17—后轴承；18—转轴固定螺母及弹簧垫圈；19—后轴承纸垫及护盖；
汽车电气设备
第3章 交流发电机
汽车用发电机有直流发电机（DC generator）和交流发 电机（AC generator）两大类，目前大多采用交流发电机。
交流发电机主要由三相同步交流发电机和二极管整流器 组成，一般称为硅整流交流发电机，亦简称交流发电机。
交流发电机（alternator）与蓄电池协同工作，共同构 成汽车电源系统。

无刷发电机总成详解一、无刷发电机的结构和原理1、交流发电机简介汽车用的发电机是三相交流发电机。

原理是通过旋转磁场把机械能转变成电能。

再通过二极管整流后输出的直流电来供汽车上电器设备用电并对蓄电池充电。

2、交流发电机的分类•按发电机是否带有调节器可分为整体式交流发电机（内置调节器）与交流发电机（外置调节器）。

•发电机磁场线圈输出端在发电机内部搭铁，称为内搭铁式发电机；磁场线圈输出端通过发电机调节器在发电机外部搭铁的，叫外搭铁式发电机。

•分为有刷发电机与无刷发电机。

•按是否带有真空泵可分为带泵交流发电机与非带泵交流发电机。

•按磁场方式分：电磁发电机和永磁发电机。

按电机整流组件二及管的个数，可分为6管、8管、9管及11管交流发电机等。

8管发电机在中性点增加了两个二极管，使三相绕组的三次谐波在中性点叠加，经整流后可将发电机的输出功率提高10%-15%。

9管发电机增加了三个功率较小的激磁管，可用充电指示灯来表示发电机的工作情况，省去了结构相对复杂的继电器。

11管发电机增加了两个中性点二极管，三个激磁二极管3A—5A。

3、交流发电机的结构由皮带轮、风叶、前端盖总成、转子总成、内定子线圈、外定子线圈、后端盖总成、硅整流桥、调节器、真空泵总成。

⑴无刷发电机，能够适应灰尘、潮湿的恶劣环境。

其优点如下：无刷发电机是把励磁线圈固定在电机后端盖上，不随着转子转动。

与有刷发电机相比，省去了电刷、集电环等易损件，不会因灰尘、电刷的损擦失圆，引起的打火花、接触不良、引起不发电。

无刷电机具有可靠性好，使用寿命长的特点。

⑵有刷发电机易引起的故障主要如下：•转子绕组引线至集电环间捆绑固定不好或绕组内圈与磁轭处松动，在高速工作时由于离心力、振动而甩断导线。

•绕组引线与集电环焊接处因焊接质量和其它原因脱焊，集电环与转子轴间配合松动，引起的断线。

•电刷自然磨损或松动；电刷弹簧卡死、折断；集电环烧蚀或失圆，造成激磁电流减少或不能通过，以致转子磁场不能正常建立。

无刷交流同步发电机原理与构造国民经济建设和人民生活时刻离不开电能，同步发电机由原动机驱动而旋转，把机械能转换成电能，向用电设备提供交流电源。

无刷同步发电机由于其无线电干扰小，无电刷，维护工作量少，运行可靠，性能优越，又便于实现无人值守，当今国内外己普遍推广应用。

第一节无刷同步发电机工作原理一、电与磁的关系（一）通电导体周围有磁场在导体中通入电流之后，导体周围便产生磁场，而且沿导体全部长度上都存在着，该磁场的强弱决定于电流的大小，电流越大，磁场强度越强，磁场的方向按右手定则决定，如图8-1所示，将右手姆指伸直表示电流方向，将其余四指卷曲，这时四指所指的方向，就是磁场方向。

通电线圈或螺线管周围也产生磁场。

磁场的强度与线圈匝数及电流大小成正比 , 磁场方向也以右手定则决定 , 如图 8一2 所示 , 伸出右手姆指，其余四指卷曲，使四指的方向符合线圈中电流方向 , 那么伸直的姆指所指的方向就是磁场方向。

发电机的磁场就是在磁极铁心外套上线图通以直流电而形成南、北磁极。

当线圈断电后，磁极铁心仍有一定的磁性，俗称“剩磁”，这是发电机自建电压的必不可少的条件。

（二）电磁感应当导体(线)在磁场中运动或磁场在导体周围运动，两者互相切割时，在导体(线)中便感应电动势，这种现象称为电磁感应。

感应电动势的方向与导体运动方向和磁场方向有关，可用“右手定则”来判定。

伸右手于磁场内，手心对着N极,四指与大姆指互相垂直，让大姆指指向导体运动方向，那么四指所指方向就是感应电动势方向。

发电机就是根据这个原理工作的。

如图8－3所示。

感应电动势的大小e与磁感应强度B,导体切割磁力线的速度 v和导体长度l成正比。

e=B1v要增大感应电动势，可采用下列办法：1、增加被切割的磁力线数目，即增强磁场强度，磁场越强，感应电动势越大。

2、增加导体切割磁力线速度，速度越快，感应电动势越大。

3、增加切割磁场的导体有效长度，即增加线圈匝数，匝数越多，感应电动势越大。

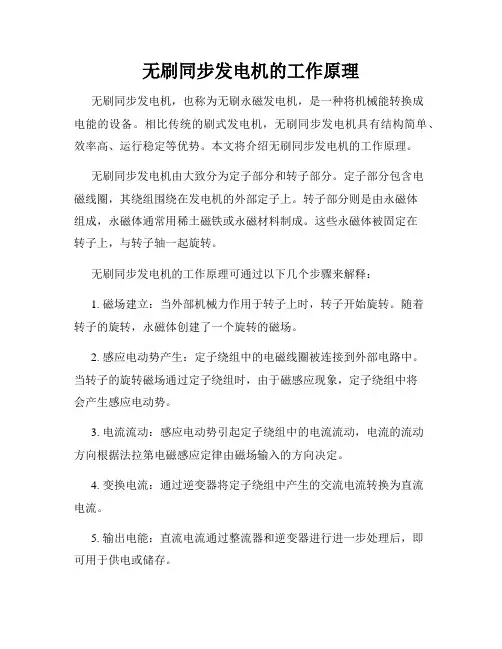

无刷同步发电机的工作原理无刷同步发电机，也称为无刷永磁发电机，是一种将机械能转换成电能的设备。

相比传统的刷式发电机，无刷同步发电机具有结构简单、效率高、运行稳定等优势。

本文将介绍无刷同步发电机的工作原理。

无刷同步发电机由大致分为定子部分和转子部分。

定子部分包含电磁线圈，其绕组围绕在发电机的外部定子上。

转子部分则是由永磁体组成，永磁体通常用稀土磁铁或永磁材料制成。

这些永磁体被固定在转子上，与转子轴一起旋转。

无刷同步发电机的工作原理可通过以下几个步骤来解释：1. 磁场建立：当外部机械力作用于转子上时，转子开始旋转。

随着转子的旋转，永磁体创建了一个旋转的磁场。

2. 感应电动势产生：定子绕组中的电磁线圈被连接到外部电路中。

当转子的旋转磁场通过定子绕组时，由于磁感应现象，定子绕组中将会产生感应电动势。

3. 电流流动：感应电动势引起定子绕组中的电流流动，电流的流动方向根据法拉第电磁感应定律由磁场输入的方向决定。

4. 变换电流：通过逆变器将定子绕组中产生的交流电流转换为直流电流。

5. 输出电能：直流电流通过整流器和逆变器进行进一步处理后，即可用于供电或储存。

总结起来，无刷同步发电机的工作原理是通过转子上的永磁体与定子绕组之间的旋转磁场相互作用，产生感应电动势，并将其转换成可输出的电能。

相比传统的刷式发电机，无刷同步发电机由于无需刷子与外界进行接触，因此摩擦和磨损小，能够提供更长的使用寿命和更高的效率。

无刷同步发电机在实际应用中有着广泛的用途，例如电动汽车、风力发电、水力发电等。

其高效、稳定的特性使其成为可再生能源开发中的重要组成部分。

随着科技的进步和永磁材料的发展，无刷同步发电机将继续在能源领域发挥重要作用。

TFW 系列无刷三相同步发电机概述与技术 参数
zac1e 异步电动机 /
概况：
TFW 系列无刷三相同步发电机采用先进技术进 行设计，省去传统的滑环、电刷装置，实现了无刷 励磁，从而避免了因电刷与滑环磨损后接触不良而
导致的故障，提高了发电机的可靠性。
TFW 系列发电机的电枢绕组为带有中性点的星 形接法，三相四线制。其额定线电压为 400 伏，相 电压为230伏，频率为50赫芝，功率因素为1.0-0.8 （滞后）。
归而岩穴暝，晦明变化者，山间之朝暮也。野芳发而幽香，佳木秀而繁阴，风霜高洁，水落而石出者，山间之四时也。直译法：那太阳一出来，树林里的雾气散开，云雾聚拢，山谷就显得昏暗了，朝则自暗而明，暮则自明而暗，或暗或明，变化不一，这是山间早晚的景色。野花开放，有一股清幽的香味，好的树木枝叶繁茂，形成浓郁的绿荫。天高气爽，霜色洁白，泉水浅了，石底露出水面，这是山中四季的景
美感，培养学生的翻译兴趣，但可能会降低译文的准确性。因此，需两种翻译方式都做必要引导。全文直译内容见《我的积累本》。目标导学四：解读文段，把握文本内容1．赏析第一段，说说本文是如何引出“醉翁亭”的位置的，作者在此运用了怎样的艺术手法。
会员免费下载 文忠公。北宋政治家、文学家、史学家，与韩愈、柳宗元、王安石、苏洵、苏轼、苏辙、曾巩合称“唐宋八大家”。后人又将其与韩愈、柳宗元和苏轼合称“千古文章四大家”。
关于“醉翁”与“六一居士”：初谪滁山，自号醉翁。既老而衰且病，将退休于颍水之上，则又更号六一居士。客有问曰：“六一何谓也？”居士曰：“吾家藏书一万卷，集录三代以来金石遗文一千卷，有琴一张，有棋一局，而常置酒一壶。”客曰：“是为五一尔，奈何？”居士曰：“以吾一翁，老于此五物之间，岂不为六一乎？”写作背景：宋仁宗庆历五年(1045年)，参知政事范仲淹等人遭谗离职，欧阳修 上书替他们分辩，被贬到滁州做了两年知州。到任以后，他内心抑郁，但还能发挥“宽简而不扰”的作风，取得了某些政绩。《醉翁亭记》就是在这个时期写就的。目标导学二：朗读文章，通文顺字1．初读文章，结合工具书梳理文章字词。2．朗读文章，划分文章节奏，标出节奏划分有疑难的语句。节奏划分示例

船舶同步发电机并车常见故障分析船舶电站是船舶的重要组成部分，是船舶电力系统的核心，船舶电站的可靠运行对保证船舶安全具有重要意义。

船舶电站由发电装置和配电装置组成，船舶通常设有2-3台同容量、同型号的发电机组，日常由一台发电机向电网供电。

随着船舶的大型化和自动化程度的不断提高，越来越多的船舶设备需要用电能来驱动和控制，电能成为船舶运行和生产的主要能源和动力。

特别在船舶进出航道或需要启动较大用电设备时，就需要2台甚至3台发电机并列运行。

或者是发电机日常保养中为了能够不间断地供电，都需要进行并车，解列。

本文通过一例发电机并车故障来分析其产生原因和注意事项。

1 故障现象某轮有2台无刷同步交流发电机。

型号MX-H-350-4，额定功率350KW/437、5KVA。

我上船以后发现2台发电机无法相互自动准同步并车，平常并车都是采用手动准同步并车。

曾经因为手动并车后负载转移不及时，引起主开关跳闸，造成全船失电。

2 故障分析2.1发电机的工作原理无刷交流发电机的工作原理是：①发电机采用旋转磁场式，其励磁绕组装在转子上，而交流励磁机采用旋转电枢式，其励磁1/ 6绕组装在定子上，发电机的励磁绕组和励磁机的电枢绕组固定在同一转轴上，转轴上还有一个旋转整流器，这样转子部分自成闭合电路。

②励磁机的励磁电流则通过调节进入励磁机磁场的电流来控制交流无刷发电机的输出电压。

所以无刷发电机的电压调节就是调节发电机定子绕组向励磁机定子绕组供应的电流，主要由相复励励磁装置和自动电压调节器（AVR）两部分组成。

③可控相复励励磁装置根据同步发电机的实际电压，调节励磁机的励磁电流，控制流过同步发电机励磁绕组的电流，实现稳定同步发电机输出电压和自动分配无功功率的目的。

④自动电压调节器（AVR）采用分流校正同步发电机的电压，使系统具有满意的静态性能。

由于2台发电机单独运行时都能正常起压，在负载变化时也能完成功率的正常分配，并且能保持输出电压的稳定。

TZHW系无刷交流同步发电机概述TZHW系列无刷交流同步发电机是我公司近年来自行开发的新一代无刷同步发电机。

该系列发电机汇集了我公司荣获国家银质奖的TZH系列发电机的所有优点及国内外先进无刷发电机系列的设计制造技术。

产品体积小，质量轻、可靠性高，电气性能达到国际先进水平。

TZHW系列无刷交流同步发电机符合IEC国际电工委员会和GB755等有关标准，适用于与柴油机配套组成柴油发电机组或移动电站，使用于陆地、舰船、列车、宾馆等需要工频电源的场合。

根据需要可加装空气过滤器、加热器、热敏元件及无线电干扰抑制装置。

结构特点1.全系列电机采用F级绝缘。

外壳防护等级为IP21或IP23.2.定子采用铸铁机座(也可制成钢板焊接机座)、高导磁性能冷轧硅钢板叠压成的定子铁芯、新型双层叠绕组，结构坚固，绝缘性能好。

3.转子由整圆凸极冷轧钢板冲片叠压后本体绕线而成，层间涂以F级绝缘胶，极间用撑块固定，坚固可靠，散热性好。

所有转子均设阻尼绕组。

4.TZHW型为无刷相复励励磁方式，配备自动电压调节器，调节器技术成熟，制造精良，万一出现故障而失控时，发电机在不可控无刷相复励励磁状态下仍能运行。

5.静止和旋转的硅整流器选用相应的高质量的整流模块，提高了整流环节的可靠性。

模块的安装可靠、合理，卸下后端罩圈，从发电机外部很容易接触到整流模块，使检修方便。

6.自动电压调节器和315中心高及其以上规格发电机的相复励励磁装置安装在发电机后端罩内，充分利用了空间，使发电机结构更加紧凑。

基本参数1.冷却介质温度:≤40℃2.海拨高度:≤1000m3.额定频率:50Hz4.额定电压:400V,三相四线制5.额定功率因数:0.86.容量规格见本页后面表1电气性能1.电压整定范围：±5%U H2.稳压电压调整率：±0.5%或±1%3.瞬态电压调整率：85%～120%U H，≤1S4.线电压波形正弦性畸变率:≤2.5%5.能在热态下过载10%运行1h6.能维持不小于3倍额定电流的短路电流,历时2S7.同型号的发电机可稳定地并联运行产品型号及含义该系列发电机型号为TZHW,其意义如下:TZHW表1。
