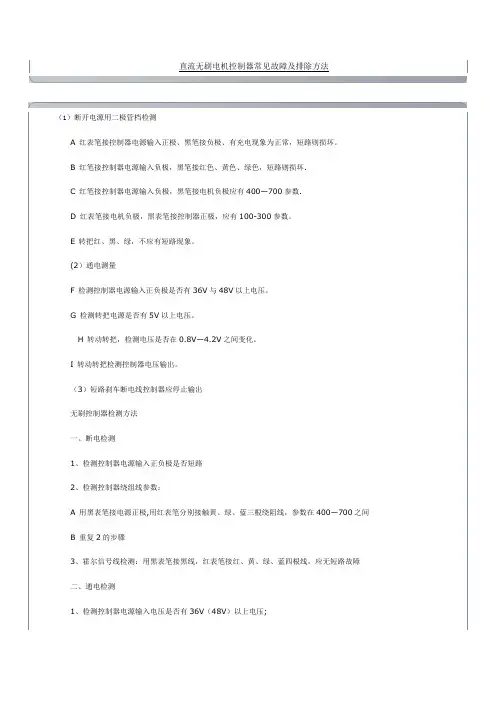

直流无刷电机控制器常见故障及排除方法（1）断开电源用二极管档检测A 红表笔接控制器电源输入正极、黑笔接负极、有充电现象为正常，短路则损坏。
B 红笔接控制器电源输入负极，黑笔接红色、黄色、绿色，短路则损坏.C 红笔接控制器电源输入负极，黑笔接电机负极应有400—700参数.D 红表笔接电机负极，黑表笔接控制器正极，应有100-300参数。
E 转把红、黑、绿，不应有短路现象。
(2）通电测量F 检测控制器电源输入正负极是否有36V与48V以上电压。
G 检测转把电源是否有5V以上电压。
H 转动转把，检测电压是否在0.8V—4.2V之间变化。
I 转动转把检测控制器电压输出。
（3）短路刹车断电线控制器应停止输出无刷控制器检测方法一、断电检测1、检测控制器电源输入正负极是否短路2、检测控制器绕组线参数：A 用黑表笔接电源正极,用红表笔分别接触黄、绿、蓝三根绕阻线，参数在400—700之间B 重复2的步骤3、霍尔信号线检测：用黑表笔接黑线，红表笔接红、黄、绿、蓝四根线，应无短路故障二、通电检测1、检测控制器电源输入电压是否有36V（48V）以上电压;2、检测霍尔信号线是否有5-7V电压；3、检测转把电源是否有5V以上电源；4、转动转把，检测信号线上是否在0.8-4。
2V之间变化。
其它3故障则可配合上面状态推断维修：1：电机不转：a：电压不足,测试MCU的第3脚电压是否大于3。
2V；b：刹车电平接法是否正常，检测MCU的第7脚,高电平刹只要电压高于2。
5V：低平刹车时电压低于2.0V；c；调速电压是否加到MCU的第5脚；d：接插件未按装良好,缺相导致无法输出；e：上述条件都满足时，则输出及驱动电电路有故障，外力强行转动电机，内部有明显的不均匀阻力时则多为MOS功率管损坏、但有部分为前级驱动三极管损坏.2：电机转;但不正常:a：控制器60度120度工作方式选择是否对应：b：电机靠外力能力,且转动时有叫大的操声不平稳;输出缺相，检测连接线情况，线路板上元件有漏焊、虚焊、短路、错焊等:c：霍尔信号不对，部分电机需调整控制器输出线或霍尔信号线；d：电机在低速转动时不平稳，多为驱动电路元件参数差异太大，测试三相驱动元件有无错焊，性能不良；3：电机易停、带负载能力差：a:控制器短路比较电阻R9、R10是否为20K或1。

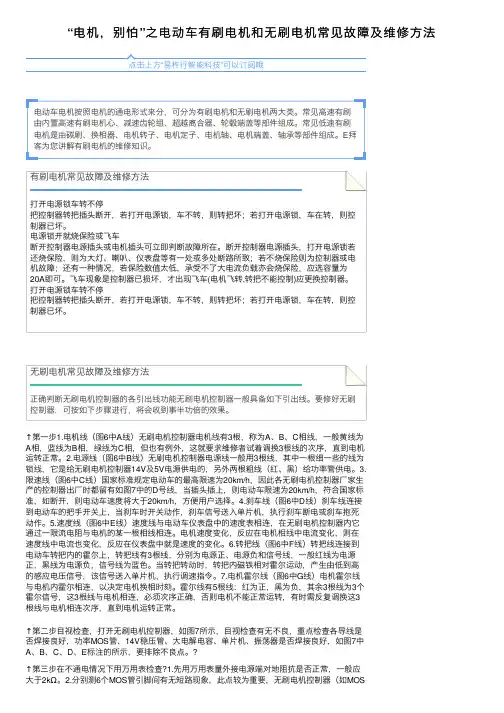

“电机，别怕”之电动车有刷电机和⽆刷电机常见故障及维修⽅法点击上⽅“易杵⾏智能科技”可以订阅哦电动车电机按照电机的通电形式来分，可分为有刷电机和⽆刷电机两⼤类。
常见⾼速有刷由内置⾼速有刷电机⼼、减速齿轮组、超越离合器、轮毂端盖等部件组成。
常见低速有刷电机是由碳刷、换相器、电机转⼦、电机定⼦、电机轴、电机端盖、轴承等部件组成。
E拜客为您讲解有刷电机的维修知识。
有刷电机常见故障及维修⽅法打开电源锁车转不停把控制器转把插头断开，若打开电源锁，车不转，则转把坏；若打开电源锁，车在转，则控制器已坏。
电源锁开就烧保险或飞车断开控制器电源插头或电机插头可⽴即判断故障所在。
断开控制器电源插头，打开电源锁若还烧保险，则为⼤灯、喇叭、仪表盘等有⼀处或多处断路所致；若不烧保险则为控制器或电机故障；还有⼀种情况，若保险数值太低，承受不了⼤电流负载亦会烧保险，应选容量为20A即可。
飞车现象是控制器已损坏，才出现飞车(电机飞转,转把不能控制)应更换控制器。
打开电源锁车转不停把控制器转把插头断开，若打开电源锁，车不转，则转把坏；若打开电源锁，车在转，则控制器已坏。
⽆刷电机常见故障及维修⽅法正确判断⽆刷电机控制器的各引出线功能⽆刷电机控制器⼀般具备如下引出线。
要修好⽆刷控制器，可按如下步骤进⾏，将会收到事半功倍的效果。
↑第⼀步1.电机线（图6中A线）⽆刷电机控制器电机线有3根，称为A、B、C相线，⼀般黄线为A相，蓝线为B相，绿线为C相，但也有例外，这就要求维修者试着调换3根线的次序，直到电机运转正常。
2.电源线（图6中B线）⽆刷电机控制器电源线⼀般⽤3根线，其中⼀根细⼀些的线为锁线，它是给⽆刷电机控制器14V及5V电源供电的，另外两根粗线（红、⿊）给功率管供电。
3.限速线（图6中C线）国家标准规定电动车的最⾼限速为20km/h，因此各⽆刷电机控制器⼚家⽣产的控制器出⼚时都留有如图7中的D号线，当插头插上，则电动车限速为20km/h，符合国家标准，如断开，则电动车速度将⼤于20km/h，⽅便⽤户选择。

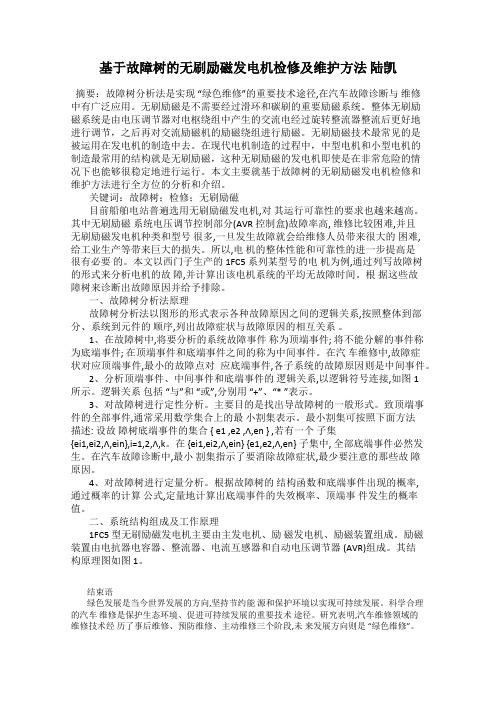

基于故障树的无刷励磁发电机检修及维护方法陆凯摘要：故障树分析法是实现“绿色维修”的重要技术途径,在汽车故障诊断与维修中有广泛应用。
无刷励磁是不需要经过滑环和碳刷的重要励磁系统。
整体无刷励磁系统是由电压调节器对电枢绕组中产生的交流电经过旋转整流器整流后更好地进行调节，之后再对交流励磁机的励磁绕组进行励磁。
无刷励磁技术最常见的是被运用在发电机的制造中去。
在现代电机制造的过程中，中型电机和小型电机的制造最常用的结构就是无刷励磁，这种无刷励磁的发电机即使是在非常危险的情况下也能够很稳定地进行运行。
本文主要就基于故障树的无刷励磁发电机检修和维护方法进行全方位的分析和介绍。
关键词：故障树；检修；无刷励磁目前船舶电站普遍选用无刷励磁发电机,对其运行可靠性的要求也越来越高。
其中无刷励磁系统电压调节控制部分(AVR 控制盒)故障率高, 维修比较困难,并且无刷励磁发电机种类和型号很多,一旦发生故障就会给维修人员带来很大的困难,给工业生产等带来巨大的损失。
所以,电机的整体性能和可靠性的进一步提高是很有必要的。
本文以西门子生产的 1FC5 系列某型号的电机为例,通过列写故障树的形式来分析电机的故障,并计算出该电机系统的平均无故障时间。
根据这些故障树来诊断出故障原因并给予排除。
一、故障树分析法原理故障树分析法以图形的形式表示各种故障原因之间的逻辑关系,按照整体到部分、系统到元件的顺序,列出故障症状与故障原因的相互关系。
1、在故障树中,将要分析的系统故障事件称为顶端事件; 将不能分解的事件称为底端事件; 在顶端事件和底端事件之间的称为中间事件。
在汽车维修中,故障症状对应顶端事件,最小的故障点对应底端事件,各子系统的故障原因则是中间事件。
2、分析顶端事件、中间事件和底端事件的逻辑关系,以逻辑符号连接,如图 1所示。
逻辑关系包括“与”和“或”,分别用“+”、“* ”表示。
3、对故障树进行定性分析。
主要目的是找出导故障树的一般形式。
直流无刷电机控制器常见故障及排除方法直流无刷电机控制器是一种用于控制无刷直流电机的电子设备。
它主要负责接收来自控制信号源的输入信号，并通过电流和电压的控制来驱动无刷电机。
然而，由于长时间的运行和各种外部因素的影响，直流无刷电机控制器常常会发生故障。
以下是一些常见的故障以及相应的排除方法：1.电源故障：控制器无法正常工作或无法提供足够的电压和电流给无刷电机。
排除方法包括检查电源输入电压是否正常，更换电源或修复电源故障。
2.控制信号故障：无刷电机无法按照预期的方式运转或接收到错误的控制信号。
排除方法包括检查控制信号源和控制器之间的连接是否良好，检查控制信号源是否设置正确，如电压和频率等。
3.过载保护：当无刷电机负载过大时，控制器会自动停止工作以避免过热。
排除方法包括检查负载是否合理，如减少负载或使用更大功率的控制器。
4.电机启动困难：无刷电机无法启动或启动缓慢。
排除方法包括检查电机是否有损坏或卡住，检查控制器的启动设定是否正确。
5.温度过高：控制器温度过高可能是由于长时间运行、环境温度过高或风扇故障等原因导致的。
排除方法包括检查风扇是否正常运转，提高散热效果，如增加散热片或使用外部散热装置。
6.电流异常：无刷电机的电流超过额定值。
排除方法包括检查电流传感器是否正常工作，检查电机是否有短路或断路现象。
7.通信错误：控制器可能无法与其他设备正常通信，如无法接收或发送信号。
排除方法包括检查通信线路、信号源和控制器之间的连接是否良好，检查通信协议和参数设置是否正确。
总之，针对直流无刷电机控制器常见的故障，我们应该仔细检查和排除可能的问题，包括电源故障、控制信号故障、过载保护、电机启动困难、温度过高、电流异常和通信错误等。
通过有效的排除方法，我们可以及时解决这些问题，确保直流无刷电机控制器的正常工作。

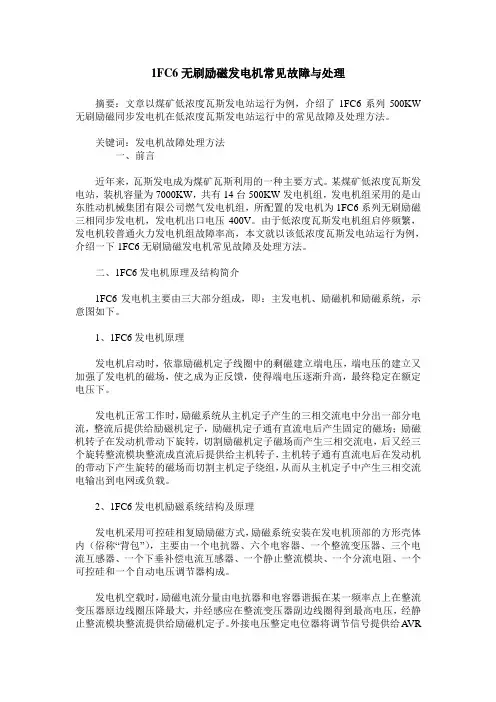

1FC6无刷励磁发电机常见故障与处理摘要：文章以煤矿低浓度瓦斯发电站运行为例，介绍了1FC6系列500KW 无刷励磁同步发电机在低浓度瓦斯发电站运行中的常见故障及处理方法。
关键词：发电机故障处理方法一、前言近年来，瓦斯发电成为煤矿瓦斯利用的一种主要方式。
某煤矿低浓度瓦斯发电站，装机容量为7000KW，共有14台500KW发电机组，发电机组采用的是山东胜动机械集团有限公司燃气发电机组，所配置的发电机为1FC6系列无刷励磁三相同步发电机，发电机出口电压400V。
由于低浓度瓦斯发电机组启停频繁，发电机较普通火力发电机组故障率高，本文就以该低浓度瓦斯发电站运行为例，介绍一下1FC6无刷励磁发电机常见故障及处理方法。
二、1FC6发电机原理及结构简介1FC6发电机主要由三大部分组成，即：主发电机、励磁机和励磁系统，示意图如下。

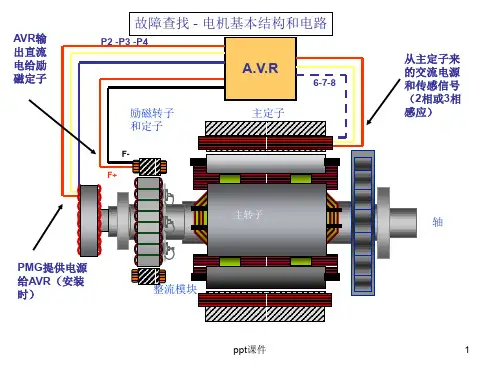

1、1FC6发电机原理发电机启动时，依靠励磁机定子线圈中的剩磁建立端电压，端电压的建立又加强了发电机的磁场，使之成为正反馈，使得端电压逐渐升高，最终稳定在额定电压下。
发电机正常工作时，励磁系统从主机定子产生的三相交流电中分出一部分电流，整流后提供给励磁机定子，励磁机定子通有直流电后产生固定的磁场；励磁机转子在发动机带动下旋转，切割励磁机定子磁场而产生三相交流电，后又经三个旋转整流模块整流成直流后提供给主机转子，主机转子通有直流电后在发动机的带动下产生旋转的磁场而切割主机定子绕组，从而从主机定子中产生三相交流电输出到电网或负载。
2、1FC6发电机励磁系统结构及原理发电机采用可控硅相复励励磁方式，励磁系统安装在发电机顶部的方形壳体内（俗称“背包”），主要由一个电抗器、六个电容器、一个整流变压器、三个电流互感器、一个下垂补偿电流互感器、一个静止整流模块、一个分流电阻、一个可控硅和一个自动电压调节器构成。
发电机空载时，励磁电流分量由电抗器和电容器谐振在某一频率点上在整流变压器原边线圈压降最大，并经感应在整流变压器副边线圈得到最高电压，经静止整流模块整流提供给励磁机定子。

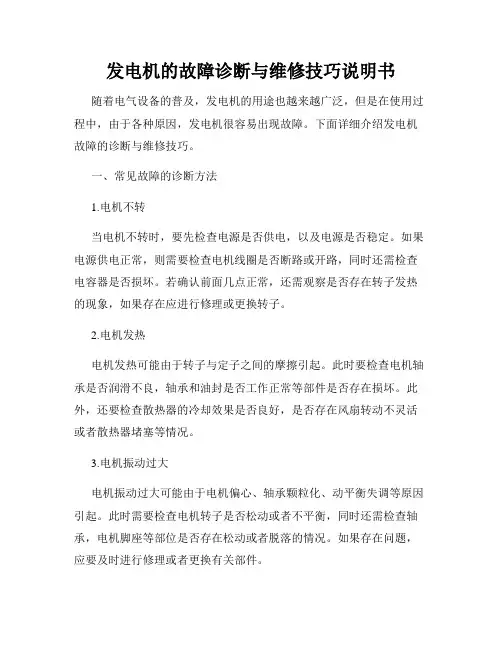

发电机的故障诊断与维修技巧说明书随着电气设备的普及，发电机的用途也越来越广泛，但是在使用过程中，由于各种原因，发电机很容易出现故障。
下面详细介绍发电机故障的诊断与维修技巧。
一、常见故障的诊断方法1.电机不转当电机不转时，要先检查电源是否供电，以及电源是否稳定。
如果电源供电正常，则需要检查电机线圈是否断路或开路，同时还需检查电容器是否损坏。
若确认前面几点正常，还需观察是否存在转子发热的现象，如果存在应进行修理或更换转子。
2.电机发热电机发热可能由于转子与定子之间的摩擦引起。
此时要检查电机轴承是否润滑不良，轴承和油封是否工作正常等部件是否存在损坏。
此外，还要检查散热器的冷却效果是否良好，是否存在风扇转动不灵活或者散热器堵塞等情况。
3.电机振动过大电机振动过大可能由于电机偏心、轴承颗粒化、动平衡失调等原因引起。
此时需要检查电机转子是否松动或者不平衡，同时还需检查轴承，电机脚座等部位是否存在松动或者脱落的情况。
如果存在问题，应要及时进行修理或者更换有关部件。
二、维修技巧1.保养要及时为了保证发电机的运行效果，需要定期对电机进行保养。
保养电机时，应注意轴承润滑油的更换、电机的清洁以及电缆的检查等一系列工作，以及电机的通风散热等条件是否良好。
2.注意保护绝缘层保护电机的绝缘层是非常重要的，如果绝缘层损坏会导致电机绝缘性能下降，进而影响电机的使用寿命。
因此，当对电机进行维修和检查时，要非常小心，避免损坏绝缘层。
3.更换配件时要专业如果电机需要更换配件，要注意使用专业的配件，以免因使用不合格的配件导致电机损坏或者更换后的效果不理想的情况。
综上所述，发电机的故障诊断与维修技巧是非常重要的，只有做好相应工作，才能保证电机的正常运行和延长使用寿命。

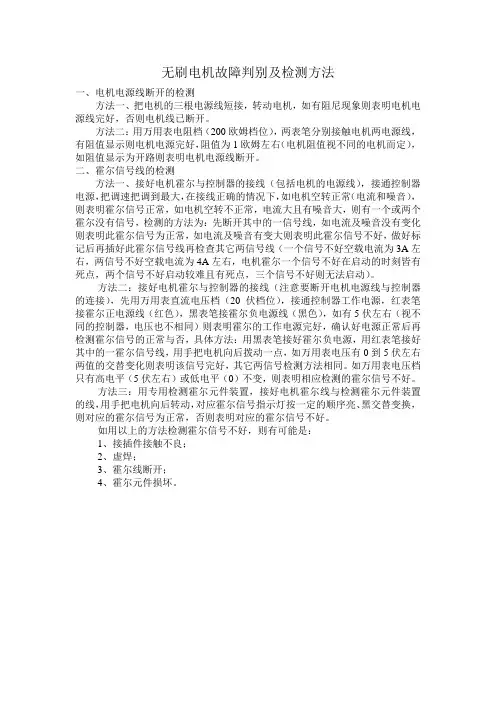

无刷电机故障判别及检测方法一、电机电源线断开的检测方法一、把电机的三根电源线短接，转动电机，如有阻尼现象则表明电机电源线完好，否则电机线已断开。
方法二：用万用表电阻档（200欧姆档位），两表笔分别接触电机两电源线，有阻值显示则电机电源完好，阻值为1欧姆左右（电机阻值视不同的电机而定），如阻值显示为开路则表明电机电源线断开。
二、霍尔信号线的检测方法一、接好电机霍尔与控制器的接线（包括电机的电源线），接通控制器电源，把调速把调到最大，在接线正确的情况下，如电机空转正常（电流和噪音），则表明霍尔信号正常，如电机空转不正常，电流大且有噪音大，则有一个或两个霍尔没有信号，检测的方法为：先断开其中的一信号线，如电流及噪音没有变化则表明此霍尔信号为正常，如电流及噪音有变大则表明此霍尔信号不好，做好标记后再插好此霍尔信号线再检查其它两信号线（一个信号不好空载电流为3A左右，两信号不好空载电流为4A左右，电机霍尔一个信号不好在启动的时刻皆有死点，两个信号不好启动较难且有死点，三个信号不好则无法启动）。
方法二：接好电机霍尔与控制器的接线（注意要断开电机电源线与控制器的连接），先用万用表直流电压档（20伏档位），接通控制器工作电源，红表笔接霍尔正电源线（红色），黑表笔接霍尔负电源线（黑色），如有5伏左右（视不同的控制器，电压也不相同）则表明霍尔的工作电源完好，确认好电源正常后再检测霍尔信号的正常与否，具体方法：用黑表笔接好霍尔负电源，用红表笔接好其中的一霍尔信号线，用手把电机向后拨动一点，如万用表电压有0到5伏左右两值的交替变化则表明该信号完好，其它两信号检测方法相同。
如万用表电压档只有高电平（5伏左右）或低电平（0）不变，则表明相应检测的霍尔信号不好。
方法三：用专用检测霍尔元件装置，接好电机霍尔线与检测霍尔元件装置的线，用手把电机向后转动，对应霍尔信号指示灯按一定的顺序亮、黑交替变换，则对应的霍尔信号为正常，否则表明对应的霍尔信号不好。

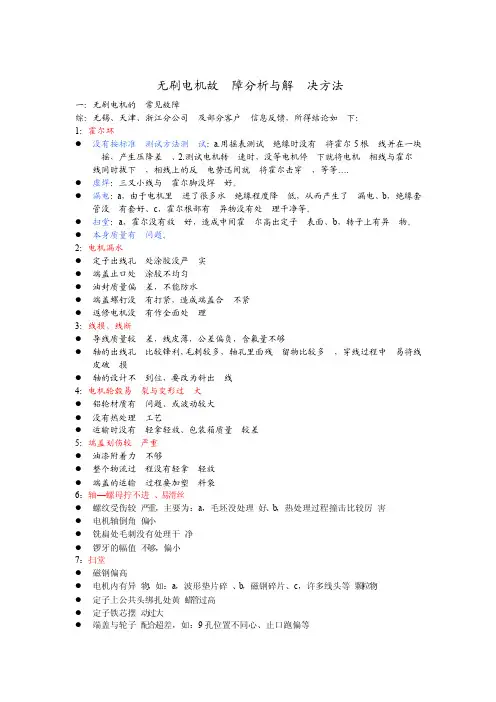

无刷电机故障分析与解决方法一：无刷电机的常见故障综：无锡、天津、浙江分公司及部分客户信息反馈，所得结论如下：1：霍尔坏●没有按标准测试方法测试：a.用摇表测试绝缘时没有将霍尔5根线并在一块摇，产生压降差、2.测试电机转速时，没等电机停下就将电机相线与霍尔线同时拔下，相线上的反电势迅间就将霍尔击穿，等等….●虚焊：三叉小线与霍尔脚没焊好。
●漏电：a，由于电机里进了很多水绝缘程度降低，从而产生了漏电、b，绝缘套管没有套好、c，霍尔根部有异物没有处理干净等。
●扫堂：a，霍尔没有放好，造成中间霍尔高出定子表面、b，转子上有异物。
●本身质量有问题。
2：电机漏水●定子出线孔处涂胶没严实●端盖止口处涂胶不均匀●油封质量偏差，不能防水●端盖螺钉没有打紧，造成端盖合不紧●返修电机没有作全面处理3：线损、线断●导线质量较差，线皮薄，公差偏负，含氟量不够●轴的出线孔比较锋利，毛刺较多，轴孔里面残留物比较多，穿线过程中易将线皮破损●轴的设计不到位，要改为斜出线4：电机轮毂易裂与变形过大●铝轮材质有问题、或波动较大●没有热处理工艺●运输时没有轻拿轻放、包装箱质量较差5：端盖划伤较严重●油漆附着力不够●整个物流过程没有轻拿轻放●端盖的运输过程要加塑料袋6：轴—螺母拧不进、易滑丝●螺纹受伤较严重，主要为：a，毛坯没处理好、b，热处理过程撞击比较厉害●电机轴倒角偏小●铣扁处毛刺没有处理干净●锣牙的幅值不够，偏小7：扫堂●磁钢偏高●电机内有异物，如：a，波形垫片碎、b，磁钢碎片、c，许多线头等颗粒物●定子上公共头绑扎处黄蜡管过高●定子铁芯摆动过大●端盖与轮子配合超差，如：9孔位置不同心、止口跑偏等8：转速波动幅度较大●磁钢磁通量的一致性波动较大●电机定子材料材质的波动性较大●装配时定子与磁钢可能有偏离9：电机效率低、续行里程较短●定子材料标号过高，损耗偏大，来料过杂●磁钢磁能积比较低●铁圈的含碳量过高、厚度偏薄。
380伏的无刷电机的修理方法。
-回复380伏的无刷电机是一种常见的电机类型，由于其无刷设计和高电压使用，具有高效能和较长寿命的特点。
然而，当无刷电机出现故障时，及时进行维修至关重要。
本文将一步一步回答如何修理380伏的无刷电机。
第一步：故障检查与排除在维修之前，首先需要对无刷电机进行故障检查与排除。
常见的故障包括电机不工作、电机噪音过大、电机振动等。
检查是否有线路断开的情况，包括电机与电源之间的连接线路。
检查电机是否有异常烧焦或热量过高的迹象。
检查电机的风扇是否正常运转，以确保良好的散热。
如果存在异常，需要查找可能的原因。
第二步：电机拆卸在进行任何维修工作之前，应确保电机已经关闭并断开供电。
接下来，需要拆下电机，通常是通过螺丝或卡扣来固定在所在设备上。
拆卸时，应记录下每个部件的位置和连接方式，以便于后续组装。
第三步：零件检查与更换拆下电机后，需要对零件进行检查并更换损坏的零件。
首先，检查电机轴承是否正常工作，如果出现卡滞或磨损的情况，需要更换。
如果发现电机线圈烧毁或损坏，也需要进行更换。
此外，还需要注意机械零件、传动带、滑轨等是否出现损坏情况，如有需要也需要进行更换。
第四步：清洁与润滑清洁是电机维修过程中一个重要的步骤。
使用适当的清洁剂和刷子，清洁电机的内部和外部，去除灰尘和污垢。
特别要注意清洁电机风扇和散热器，以确保良好的散热效果。
在清洁后，需要对电机进行润滑，使用适当的润滑油或脂进行润滑，以减少摩擦和磨损。
第五步：组装与测试在进行组装之前，应了解电机的结构和各部件的位置和连接方式。
根据拆卸时记录的信息，逆向组装电机，并确保每个部件都正确安装。
在组装完成后，需要进行功能测试。
重新连接电源，打开电机开关，观察电机是否正常工作，是否有异常噪音或振动。
如果测试结果良好，表示修理工作完成。
最后，预防措施也非常重要。
为了保护无刷电机的寿命和良好运行，应定期进行维护和保养。
定期清洗电机，保持通风良好，避免温度过高。

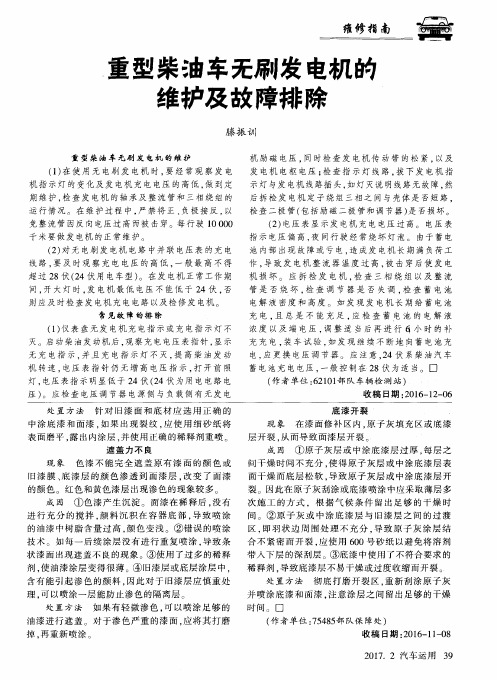

24伏无刷发电机维修方法
24 伏无刷发电机是一种常见的发电机，它的优点是效率高、噪音低、寿命长等。
如果 24 伏无刷发电机出现故障，需要进行维修。
以下是一些常见的 24 伏无刷发电机维修方法：
1. 检查电池：如果发电机无法启动，首先要检查电池是否充电。
如果电池电量不足，需要充电或更换电池。
2. 检查电线连接：检查发电机的电线连接是否松动或脱落。
如果是，需要重新连接。
3. 检查电刷：检查电刷是否磨损或损坏。
如果是，需要更换电刷。
4. 检查转子：检查转子是否有短路或断路。
如果是，需要更换转子。
5. 检查定子：检查定子是否有短路或断路。
如果是，需要更换定子。
6. 检查轴承：检查轴承是否磨损或损坏。
如果是，需要更换轴承。
7. 清洁发电机：定期清洁发电机，以保持其正常运行。
需要注意的是，在进行 24 伏无刷发电机维修时，需要遵循操作规程，确保安全。
如果您不确定如何进行维修，建议您寻求专业技术人员的帮助。
