根系扫描分析系统(WinRHIZO)使用说明

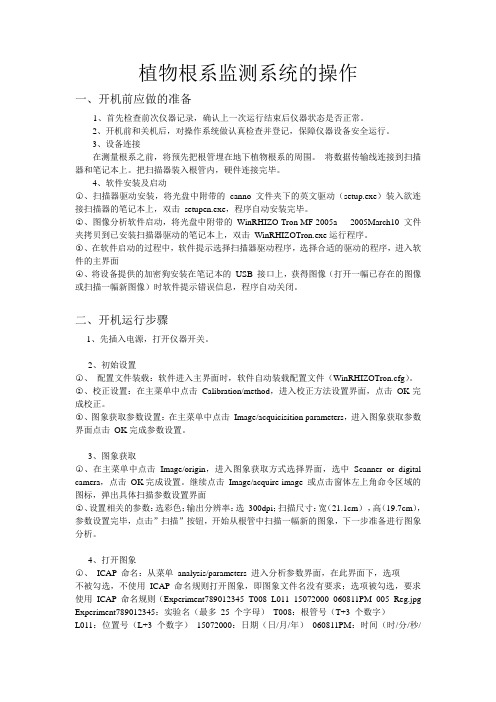

植物根系监测系统的操作一、开机前应做的准备1、首先检查前次仪器记录，确认上一次运行结束后仪器状态是否正常。

2、开机前和关机后，对操作系统做认真检查并登记，保障仪器设备安全运行。

3、设备连接在测量根系之前，将预先把根管埋在地下植物根系的周围。

将数据传输线连接到扫描器和笔记本上。

把扫描器装入根管内，硬件连接完毕。

4、软件安装及启动○1、扫描器驱动安装，将光盘中附带的canno 文件夹下的英文驱动（setup.exe）装入欲连接扫描器的笔记本上，双击setupen.exe，程序自动安装完毕。

○2、图像分析软件启动，将光盘中附带的WinRHIZO Tron MF 2005a 2005March10 文件夹拷贝到已安装扫描器驱动的笔记本上，双击WinRHIZOTron.exe运行程序。

○3、在软件启动的过程中，软件提示选择扫描器驱动程序，选择合适的驱动的程序，进入软件的主界面○4、将设备提供的加密狗安装在笔记本的USB 接口上，获得图像（打开一幅已存在的图像或扫描一幅新图像）时软件提示错误信息，程序自动关闭。

二、开机运行步骤1、先插入电源，打开仪器开关。

2、初始设置○1、配置文件装载：软件进入主界面时，软件自动装载配置文件（WinRHIZOTron.cfg）。

○2、校正设置：在主菜单中点击Calibration/method，进入校正方法设置界面，点击OK完成校正。

○3、图象获取参数设置：在主菜单中点击Image/acquicisition parameters，进入图象获取参数界面点击OK完成参数设置。

3、图象获取○1、在主菜单中点击Image/origin，进入图象获取方式选择界面，选中Scanner or digital camera，点击OK完成设置。

继续点击Image/acquire image 或点击窗体左上角命令区域的图标，弹出具体扫描参数设置界面○2、设置相关的参数：选彩色；输出分辨率：选300dpi；扫描尺寸：宽（21.1cm），高（19.7cm），参数设置完毕，点击”扫描”按钮，开始从根管中扫描一幅新的图象，下一步准备进行图象分析。

植物根系分析系统_功能特点_使用说明托普云农植物根系分析系统也叫植物根系图像监测分析系统，该分析系统是植物生理检测工作中很常见的一种农业仪器。

据悉，该系统可以自动、快速地分析根系状况，并自动保存分析结果，功能强大，性能优越。

按成像方式不同，可分为对原位根系图像的分析仪，以及对洗根后的根系图像分析仪。

一般都要求可分析根系的长度、直径、面积、体积、根尖数、分叉数、根交叉数等。

专业些的植物根系分析系统，还可分析植物根系的主侧根拓扑形态关系、连接关系，以及根尖部位的色彩变化，以便进行根系形态和构造研究。

zui新的植物根系分析系统应具备大批量图像的全自动分析特性，用户可对自动分析结果进行局部的交互编辑修正，以确保数据的科学性。

 对原位根系图像，因根系与土壤的颜色可能非常接近，故国内外均采用图像中根系目标的自动增强后，以交互引导的方式进行标记分析的。

另外，还有引入分形维数，以及直方图投影来进行根系整体生物量分析的。

根系分析的zui新技术还可分析根瘤菌体积在根系中的占比，以客观确定根瘤菌体的贡献量。

植物根系分析系统对根系图像进行多参数的自动分析，为研究提供可靠准确的数据。

植物根系分析系统主要由数码扫描成像系统、分析软件和电脑组成。

植物根系分析系统测量项目：根总长；根平均直径；根总面积；根总体积；根尖计数；分叉计数；交叠计数；根直径等级分布参数；可不等间距地自定义分段直径，自动测量各直径段长度、投影面积、表面积、体积等，及其分布参数；根尖段长分布。

植物根系分析系统能进行根系的颜色分析，确定出根系存活数量，输出不同颜色根系的直径、长度、投影面积、表面积、体积；能进行根系的拓扑分析，自动确定根的连接数、关系角等，可单独自动分析主根或任意一支侧根的长度和分叉数等；自动分析根系分级伸展的等级分布情。

根系分析仪是专门用来研究分析根系相关参数的仪器，近年来，该仪器在植物研究分析中得到了广泛的应用。

根是植物在长期进化过程中为了适应陆地环境而进化出来的器官，它担负这吸收水分与土壤中的营养物质以及固定植物的作用，同时根还是植物合成营养元素的器官，一株植物在土地下面的所有根被总称为根系。

根系又可分为直根系和须根系，有些植物的根系由明显而发达的主根和各级侧根组成，叫做直根系，如樟树等；还有的植物根系各条根粗细差不多，有如胡须，叫做须根系，比如小麦等。

根的前端叫根尖，依次分为根冠、分生区、伸长区和根毛区，根冠由薄壁细胞组成，像个帽子套在根的顶端，可保护幼根在伸入土壤时不致被坚硬的土粒所伤害。

根系对于植物来说至关重要，通过根系分析仪了解植物的根系可以预测植物的生长状况并做出相应的安排。

根系分析仪可自动测量各直径段长度、投影面积、表面积、体积等,及其分布参数,是进行根系形态和构造研究的理想仪器。

目前广泛适用于根系形态学及构造研究。

可用于解决根系结构和几何参数难以获取的问题，提升从业人员工作效率、减少人工成本，提供根系多参数快速分析方法，服务于植物科学研究。

总的来说，根系是植物的胃，我们以往种植都只去注意地上部分的健康，而忽视根系健康，根系的健康以及生命周期是种植是否高产的关键，根系健康了，病害也能减少很多，健康种植，从根系开始。

随着现代科学技术仪器的广泛应用，利用托普云农根系分析仪这样的仪器设备，能够植物研究人员更好的了解根系结构。

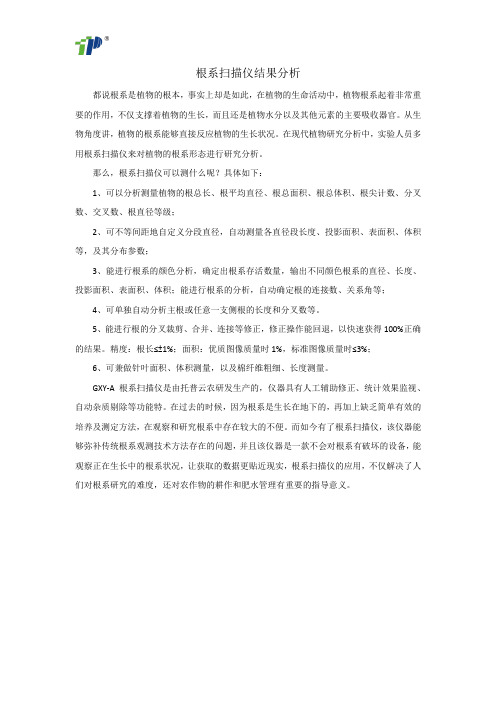

根系扫描仪结果分析
都说根系是植物的根本，事实上却是如此，在植物的生命活动中，植物根系起着非常重要的作用，不仅支撑着植物的生长，而且还是植物水分以及其他元素的主要吸收器官。

从生物角度讲，植物的根系能够直接反应植物的生长状况。

在现代植物研究分析中，实验人员多用根系扫描仪来对植物的根系形态进行研究分析。

那么，根系扫描仪可以测什么呢？具体如下：
1、可以分析测量植物的根总长、根平均直径、根总面积、根总体积、根尖计数、分叉数、交叉数、根直径等级；
2、可不等间距地自定义分段直径，自动测量各直径段长度、投影面积、表面积、体积等，及其分布参数；
3、能进行根系的颜色分析，确定出根系存活数量，输出不同颜色根系的直径、长度、投影面积、表面积、体积；能进行根系的分析，自动确定根的连接数、关系角等；
4、可单独自动分析主根或任意一支侧根的长度和分叉数等。

5、能进行根的分叉裁剪、合并、连接等修正，修正操作能回退，以快速获得100%正确的结果。

精度：根长≤±1%；面积：优质图像质量时1%，标准图像质量时≤3%；
6、可兼做针叶面积、体积测量，以及棉纤维粗细、长度测量。

GXY-A根系扫描仪是由托普云农研发生产的，仪器具有人工辅助修正、统计效果监视、自动杂质剔除等功能特。

在过去的时候，因为根系是生长在地下的，再加上缺乏简单有效的培养及测定方法，在观察和研究根系中存在较大的不便。

而如今有了根系扫描仪，该仪器能够弥补传统根系观测技术方法存在的问题，并且该仪器是一款不会对根系有破坏的设备，能观察正在生长中的根系状况，让获取的数据更贴近现实，根系扫描仪的应用，不仅解决了人们对根系研究的难度，还对农作物的耕作和肥水管理有重要的指导意义。

植物根系分析系统的功能详细介绍一、植物根系分析系统简介概述：植物根系分析系统/GXY-A根系图像分析仪/根系图像分析系统/植物根系图像监测分析系统按成像方式不同，可分为对原位根系图像的分析仪，以及对洗根后的根系图像分析仪。

一般都要求可分析根系的长度、直径、面积、体积、根尖数、分叉数、根交叉数等。

专业些的植物根系分析系统，还可分析植物根系的主侧根拓扑形态关系、连接关系，以及根尖部位的色彩变化，以便进行根系形态和构造研究。

最新的植物根系分析系统应具备大批量图像的全自动分析特性，用户可对自动分析结果进行局部的交互编辑修正，以确保数据的科学性。

对原位根系图像，因根系与土壤的颜色可能非常接近，故国内外均采用图像中根系目标的自动增强后，以交互引导的方式进行标记分析的。

另外，还有引入分形维数，以及直方图投影来进行根系整体生物量分析的。

根系分析的最新技术还可分析根瘤菌体积在根系中的占比，以客观确定根瘤菌体的贡献量。

植物根系分析系统对根系图像进行多参数的自动分析，为研究提供可靠准确的数据。

植物根系分析系统主要由数码扫描成像系统、分析软件和电脑组成。

植物根系分析系统测量项目：根总长；根平均直径；根总面积；根总体积；根尖计数；分叉计数；交叠计数；根直径等级分布参数；可不等间距地自定义分段直径，自动测量各直径段长度、投影面积、表面积、体积等，及其分布参数；根尖段长分布。

植物根系分析系统能进行根系的颜色分析，确定出根系存活数量，输出不同颜色根系的直径、长度、投影面积、表面积、体积；能进行根系的拓扑分析，自动确定根的连接数、关系角等，可单独自动分析主根或任意一支侧根的长度和分叉数等；自动分析根系分级伸展的等级分布情况，可达到5级侧根的自动分析；可单独显示标记根系的任意直径段相应各参数（分档数、档直径范围任意可改）；能用盒维数法自动测根系分形维数。

大批量的全自动根系分析，可对各自动分析结果图进行编辑修正；能进行根的分叉裁剪、合并、连接等修正，修正操作能回退，以快速获得100%正确的结果。

根系扫描分析系统(WinRHIZO)使用说明
操作说明：
1. 插上扫描仪的电源，打开电源开关
2. 将样品放入样品盘中展平（若要底色，在盘上盖上彩板）
3. 插上小狗，点击电脑桌面上WinRHI2.0Pro2005
4. 再点击WinRHI2.0Pro
5. 选定EPSON Expression 1680 1.0
6. 点击Image下拉菜单中的Acquisition Parameters进行参数测定
7. 点击左上角的扫描仪图标进行扫描
8. 点击Image下拉菜单中的save Image…..保存扫描图。

9. 将左上角的扫描仪图标更换成磁盘图标进行根系分析。

10. 点击Data下拉菜单中的New File新建文本文档。

11. 点击Analysis下拉菜单中的Restart Analysis进行根系分析。

12. 若要进行彩色分析，点击Color下拉菜单中的New Class进行颜色分级后开始分析根系。

13. 若要对整个文件夹分析可点击Batch下拉菜单中的Start Analysis。

14. 操作后关闭电脑，拔掉“小狗”。

植物根系扫描仪安全操作及保养规程植物根系扫描仪是一种用于研究植物根系结构和生物学行为的高精度设备。

为了保证设备的正常运行并最大程度地保护用户的安全，本文将介绍植物根系扫描仪的安全操作和保养规程的相关内容。

安全操作规程1. 设备位置在安装植物根系扫描仪时，应将设备放置在平稳的工作平台上，防止设备晃动或倾斜，从而避免产生影响扫描精度或危及操作人员安全的事故。

2. 电源接线在使用设备前，请检查电源接线是否牢固、电源插座是否正常。

禁止使用损坏的电源线或插头。

在接通电源前，应先确认主机设备上的所有开关都处于关闭状态，并在插上电源后再逐步按照指示开启设备相关开关。

3. 操作界面植物根系扫描仪应操作界面和所有操作按钮齐全、清晰可见且易于操作。

打开操作面板前，请先关掉所有设备安全开关，并检验控制面板上是否没有使用的内容。

4. 设备转动部件设备内部存在有转动的部件，因此在打开设备前，应该保证内部的机械部件都静止。

在设备工作过程中，禁止用手接触转动部件，以防意外伤害。

5. 设备故障处理在设备出现操作或故障时，应及时采取相应的措施，确认故障原因并关闭设备相关开关，同时及时联系服务厂商或售后服务进行修理和排除故障。

设备保养规程1. 设备清洁植物根系扫描仪在工作时，常常会受到环境影响，累积一定量的灰尘或污垢，影响设备的扫描精度。

因此，每次设备使用后，应使用专用清洗剂和清洁布清洁设备，特别是转轮和摄像头的部分应认真清理。

2. 设备检修植物根系扫描仪是一种高精度设备，需要定期进行检修和保养，以保证设备的正常工作和寿命。

每年至少进行一次设备机械部件检查和润滑，及时更换实验设备所需的零部件。

3. 设备维护在设备使用过程中，应注意避免设备受到冲击或振动，防止机械部件损坏。

同时，防止设备受到高温和过潮的环境影响，保持设备通风和干燥，以延长设备的使用寿命。

总结植物根系扫描仪是一种高精度的设备，需要配备相关的安全操作和保养规程。

在使用设备前，需要对设备进行彻底检查并确保设备放置的稳定。
