铅丝笼石评定表

表4.5.1-2石笼防冲体制备工序
施工质量验收评定表
填表说明
填表时必须遵守“填表基本规定”，并符合以下要求。

1.单位工程、分部工程、单元工程名称及部位填写要与表4.5相同。

2.检验（测）方法及数量。

3.工序施工质量验收评定应提交下列资料。

（1）施工单位各班（组）的初检记录、施工队复检记录、施工单位专职质检员终检记录，工序中各施工质量检验项目的检验资料。

（2）监理单位对工序中施工质量检验项目的平行检测资料。

4.工序质量标准。

（1）合格标准。

1）主控项目，检验结果应全部符合SL634—2012的要求。

2）一般项目，逐项应有70%及以上的检验点合格，且不合格点不应集中。

3）各项报验资料应符合SL634—2012的要求。

（2）优良标准。

1）主控项目，检验结果应全部符合SL634—2012的要求。

2）一般项目，逐项应有90%及以上的检验点合格，且不合格点不应集中。

3）各项报验资料应符合SL634—2012的要求。

水利水电工程

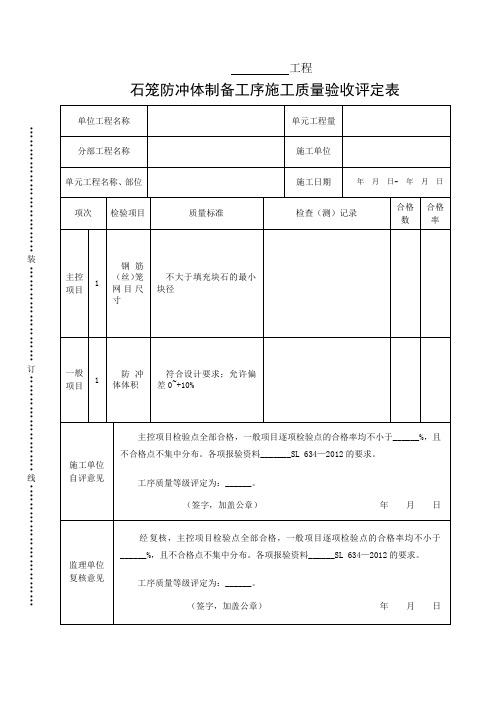

表4.5.1-2 石笼防冲体制备工序施工质量验收评定表。

铅丝石笼质量评定表
施工单位已完成河底防护段铅丝石笼护底一期单元工程的施工，并自检合格。

现报请项目监理部核验施工质量。

附表格包括施工质量评定表和施工质量检查、检测记录。

承包人为段项目部质检负责人，监理机构为项目监理部。

复核结果有同意进入下一工序或单元工程和不同意进入下一工序或单元工程两种选项。

本表一式四份，由承包人填写，监理机构审签后分别交给承包人、监理机构、发包人和设代机构。

自检记录包括工程名称、检查项目、自检部位、检查内容和自检结果。

其中，笼体材质为铅丝石笼，石料为MU50块石，符合设计要求。

笼体绑扎结实，填料紧密、平整、饱满。

笼体孔眼尺寸允许偏差为20mm，孔眼尺寸为120mm×100mm。

护砌高程允许偏差为-100mm~+100mm。

最终复检和终检结果也需要记录下来，以便监理机构核验施工质量。

铅丝笼石工程监理实施细则1.1适应范围：本细则适用于该工程施工图所示的铅丝笼石工程的监理工作.1.2编制依据：1.2.1承包合同及委托监理合同：1.2.2设计文件及施工图纸：1.2.3国家及行业标准、规程和规范：1.《堤防工程施工规范》SL260-98：2.《水利水电工程施工测量规范》SL53-93：3.《碾压式土石坝施工技术规范》SDL213-83：4.《土工试验规程》SD128-87：5.《水利水电基本建设单元工程质量等级评定标准》SDL249-88：6.《提放工程施工质量评定与验收规程》SL239-1999：7.《水利水电工程施工质量评定规程》SL176-96：8.《水利水电建设工程验收规程》SL239-1999：二、开工前的监理工作2.1 参与承包人的选择及审核工作.2.2 审核设计图纸，组织四方参加的图纸会审及设计单位的技术交底工作了解设计意途，吃透设计精神.并向承包人进行监理交底工作。

介绍施工监理的内容和程序，以便各方配合，密切合作，共创优质工程.2.3 审批承包人按要求报送的以下文件.1. 施工平面布置图：2. 组织机构的人员配置：3. 职工设备和设施的配置：4. 材料场的选择及布置：5. 铅丝笼石工程的施工程序和方法：6. 材料供应及材料加工的要求：7. 施工进度计划：8. 质量安全的保证措施：2.4 复查并审核承包人在施工区施工前的纵、横断面及平面地形图及原始记录作为原始依据.2.5 审核材料使用前的检验和实验报告.2.5.1 铅丝：要求采用宝鸡东岭铅丝厂生产的铅丝.铅丝进场时要求检验生产合格证、生产厂家检验证明宝书.每20T为一批作实验一组，抽查数量、重量、表面镀锌均匀度合格，无锈蚀斑等：并青阳经质量技术监督局复测。

检验报告单报监理审核，合格后，方可使用。

2.5.2 块石：工地的砌石、抛石、铅丝笼用石等在所用料场取样作块石的物理性实验，必须满足规范和设计要求。

块石进场时应检验，块石大小满足设计要求，不许有风化石、碎末石。

铅丝石笼技术要求铅丝笼工程施工技术要求
1 材料
铅丝笼所用铅丝优选高镀锌铅丝,笼体要求韧性强、坚固耐久。

使用年限20年以上。

按铅丝笼不同部位，采用三种规格铅丝.边框铅丝外径为φ3。

5mm，网线铅丝外径为φ2.8mm，水平拉力线、捆结线外径为φ2。

2mm。

镀锌量大于245g/m2.
抗拉强度不小于420MPa.
铅丝笼网目尺寸： 60×80mm。

2 填料
石笼内码放卵石,规格要求坝体及护底单块粒径为150mm～200mm。

，护坡单块粒径大于100mm.
3 施工工艺
本工程采用箱形铅丝笼，具体规格见图纸。

铅丝笼整组材料于施工现场组合,用φ2。

2mm铅丝单根缠绕成双股，由顶部角端扎紧两条主边框铅丝，再向下每隔20cm捆结一次，直至底部角端,相邻铅丝笼联接及与面网全边连接，连接方式相同.上下层石笼应错缝码放。

铅丝笼石铺装检验批质量验收记录单位工程名称墨脱县62K 喜荣沟风景施工单位区工程分部工程名称检验日期单元工程量评定日期单元工程名称、部位项保证项目质量标准次1.选石符合设计要求2.铅丝采用 10 号、 12 号铅丝，铅丝质量符合国家标准，韧性适中，表面镀锌均匀，无锈蚀、锈斑等。

铅丝笼312 号铅3.符合设计要求。

1m 铅丝笼石以 10 号铅丝作框架，体积标准丝编制网片；项基本项目质量标准次合格优良1网片孔网片孔基本规整，≤网片孔规整，≤ 250cm2的网孔占250cm2的网孔占 80%90%石头排紧，自下而上，先装四边，后装中间；大石排紧，逐层上排，装到规定尺小石填严，大石在外、小石在内寸后，用铅丝扎口，填自下而上，逐层上排，装到规定石基本饱满，推抛时不尺寸后，用铅丝扎口，填石基本铅丝开口，不漏石。

砌成后饱满，推抛时不开口，不漏石。

2底部严禁架空，人在砌砌成后底部严禁架空，人在砌石笼石石上行走无松动感觉；上行走无松动感觉；砌体上任何砌体上任何块石即使是块石即使是砌缝里的小片石，用砌缝里的小片石，用手手扒也不松动。

无缝口不紧、底扒也不松动。

部空虚、鼓肚凹腰、蜂窝石等缺陷。

3水下基本符合规范施工符合规范施工铅丝笼4旱滩基本符合规范施工符合规范施工铅丝笼5高程允许偏差± 5cm 评定意见江西广泓建设集团工程有限公司年月日年月日检验记录质量等级检验记录合格优良施工队负责人：监理复核意见：项目部质检员：项目部现场技术负责人：监理工程师：年月日年月日。

SL634-2012铅丝石笼单元工程质量评定表
水利水电工程
砼预制块护坡单元工程质量评定表
单位工程名称单元工程量
分部工程名称施工单位
单元工程名称、部位评定日期年月日
项次检验项目质量标准检查（测）记录或备查
资料名称
合格数合格率
主
控项目1
钢筋（丝）笼
网目尺寸
不大于填充块石的最小块径
一
般项目1 防冲体体积
符合设计要求；允许偏差为
0～+10%
施工单位自评意见主控项目检验点100%合格，一般项目逐项检验点的合格率%，且不合格点不集中分布。

单元质量等级评定为：年月日
监理单位复核意见经抽检并查验相关检验报告和检验资料，主控项目检验点100%合格，一般项目逐项检验点的合格率%，且不合格点不集中分布。

单元工程质量等级评定为：
年月日
注1：关键部位单元工程和重要隐蔽单元工程的施工质量验收评定应有设计、建设等单位的代表签字，具体要求应满足SL176的规定。

注2：本表所填“单元工程量”不作为施工单位工程量结算计量的
依据。

石笼护坡河道工程质量评定表1. 项目信息
- 项目名称：
- 项目负责人：
- 评定日期：
2. 工程质量评定
2.1 石笼护坡质量评定
2.2 河道工程质量评定
3. 综合评定
根据上述评定等级，综合评定本工程的质量等级为：
- 优秀/良好/一般/较差
4. 备注
（可根据实际情况填写备注信息）
以上为石笼护坡河道工程质量评定表的基本内容。

根据评定等级来评估工程的质量状况，以便及时发现和解决存在的问题，确保工程质量符合要求。

在填写评定表时，请认真对照实际情况进行评定，并在备注栏中填写相关信息。

评定结果可作为工程验收和质量监督的重要参考依据。
