人教版九年级物理下册 电功率单元练习(Word版 含答案)

人教版物理九年级下册电功率单元试卷（word版含答案）一、初三物理电功率易错压轴题（难）1．(5)[6]为达到最佳的灭蚊效果，小明应选用的粘胶类型为粘性最强的，即残留的芝麻数量最多的A胶。

故选A。

小亮利用以下器材：电源（电压恒为6V）、滑动变阻器、开关各一个，电压表、电流表各一只，三个定值电阻R1、R2、R3，大小分别为10Ω、15Ω、20Ω，导线若干，来探究“电流与电阻的关系”。

(1)图甲是小明连接的实物电路，图中有一根导线连接错误，请你在连接错误的导线上打“×”并补画出正确的连线______。

(2)电路连接正确后，闭合开关后，移到滑片，使与电阻（20Ω）并联的电压表示数为4V，读出电流表示数，再分别改接15Ω、10Ω的电阻，重复上述实验，收集的实验数据如表所示。

老师告诉小明有一组数据误差较大，便找来一个5Ω的电阻让他再测一组数据。

当他把5Ω的电阻接入电路时，要使电压表示数仍为4V，实验不能继续进行，其原因______。

改变连接后，当电压表示数仍为4V时，电流表示数为______A（如图乙所示）。

综合分析数据可得：电压一定时，______。

(3)完成上述实验后，小亮还想测定一个U额＝2.5V的小灯泡的额定功率，他发现电流表已坏，于是向老师要了一个单刀双掷开关，借助部分现有的实验器材，设计了如图所示的电路，测出了小灯泡的额定功率。

请帮他完成实验步骤：①连接好实验电路，______，移动滑片，使电压表示为______V。

②保持滑片的位置不动，______，读出电压表示数为U。

③小灯泡的额定功率表达式P额＝______。

（用物理符号表示）【答案】电流表超出量程 0.8 电流与电阻成反比将开关S1闭合，S2拨到触点2 2.5 将S2拨到触点1()U U UR-额额【解析】【分析】【详解】(1)[1]由题目中的电流表表盘知，电流表选择0~0.6A量程，电流表与电阻串联，电源电压为6V，电压表选择0 ~15V量程，电压表与电阻并联，滑动变阻器选择一上一下接线柱，串联在电路中。

人教版九年级物理下册电功率单元达标训练题（Word版含答案）一、初三物理电功率易错压轴题（难）1．重点是测量小灯泡电功率的实验，除了掌握通常的实验要求和步骤外，难点是电表的选择和画出电路图，对于电压表的选择采用了扩大量程的方法，即电压表与定值电阻串联后，根据串联电路的特点知，当电压表示数为3V时，电压表与定值电阻串联后总电压为3.8V，正好可以测量灯的定额电压。

据此进行分析解答。

中考复习时，一学习小组利用阻值不同的四个电阻、电压为6V的电源、滑动变阻器R（标有“50Ω 1A”）及其它器材做电学实验．（1）如图甲是小明“探究电流与电阻关系”时连接的部分实验电路．①将5Ω电阻接入电路，请用笔画线代替导线，将实验电路连接完整，要求滑动变阻器的滑片P向右滑电流表示数变大；（____）②闭合开关，移动滑片P，使电压表的示数为2.5V时读出对应的电流值并记录；③断开开关，用10Ω的电阻替换5Ω的电阻，此时如果他马上闭合开关，会造成__表损坏，正确的操作应该是先__________________________，再闭合开关，移动滑片P使电压表的示数仍为2.5V；④按正确操作完成余下实验后，得到电流与电阻关系图象如图乙所示，由此可得到的结论是：电压一定，___________________________________________________________；（2）玉琦同学把图甲中的定值电阻换成额定电压为2.5V的灯泡，测量它的额定功率．①闭合开关后，发现灯泡不亮，电流表和电压表都没有示数，原因可能是滑动变阻器___；②排除故障后，将滑动变阻器R的滑片移到某一位置时电压表示数为2.2V，要测小灯泡的额定功率，应将滑动变阻器连入电路的阻值变__（选填“大”或“小”），当小灯泡正常发光时，电流表的示数如图丙所示，则小灯泡的额定功率为__W ．（3）张阳同学实验时发现桌上没有电流表，却多了一个滑动变阻器R 0（最大阻值用R 0表示），他设计如图丁所示电路，测出了额定电压为U 0=2.5V 的灯泡的额定功率，请补全下列步骤．①闭合开关，先调节滑动变阻器__（选填“R 0”或“R ”）的滑片到最__端（选填“左”或“右”），再调节另一滑动变阻器的滑片，直到__时为止．②接着_________________________，读出这时电压表的示数为U ；③小灯光的额定功率表达式P =____________（用字母表示）．【答案】 电压 调节滑动变阻器的滑片P 处于最大阻值处 电流与电阻成反比 断路 小 0.75 R 0 左 2.5V 调节变阻器R 0的滑片到最右端 2.5V×02.5U V R 【解析】【分析】【详解】（1）①滑动变阻器的滑片P 向右滑电流表示数变大；说明滑动变阻器的滑片P 向右滑时滑动变阻器接入电路的电阻变小，所以应将滑动变阻器的右下方接线柱与开关右侧接线柱相连，如下图所示：③探究电流与电阻关系应保持电阻两端电压不变，用10Ω的电阻替换5Ω的电阻时电路中的总电阻变大，由==可知串联电路电阻越大，分得的电压越大，用10Ω的电阻替换5Ω的电阻，电阻两端电压会变大，电压表的示数变大，闭合开关，会造成电压表损坏，正确的操作应该是先调节滑动变阻器的滑片P 处于最大阻值处，再闭合开关，移动滑片P 使电压表的示数仍为2.5V ；④由图象可知，电流与电阻成反比例函数，故可得结论：电压一定时，电流与电阻成反比；（2）①闭合开关后，发现灯泡不亮，电流表和电压表都没有示数，原因可能是滑动变阻器断路；②要测小灯泡的额定功率，应使电压表的示数由2.2V 增加到2.5V ，滑动变阻器应减小接入电路中的电阻，增大电路中的电流；由图丙可知，电流表的量程为0～0.6A ，分度值为0.02A ，示数为0.3A ，则灯泡的额定功率P=UI=2.5V×0.3A=0.75W ；（3）实验步骤：①闭合开关，先调节滑动变阻器R 0的滑片到最左端，再调节另一滑动变阻器的滑片，直到2.5V 时为止；②接着调节变阻器R 0的滑片到最右端，读出这时电压表的示数为U ；③因串联电路中总电压等于各分电压之和，所以，R 0两端的电压U 0=U ﹣2.5V ，2．P 额=U 额I 1=22()U U U U U U R R --⋅=额额额额利用如图所示的电路探究电流跟电压的关系，电源电压为6V 不变．（1）按图甲，在图乙中把接错的一根导线打上“×”，再画线把它改到正确的位置上． （_____）（2）正确连接电路后，再闭合开关，移动滑片，发现电压表和电流表的示数均为0；继续移动滑片，当两电表指针刚好偏转且稳定时，其示数见序号3，继续实验，数据见序号4和序号5． 数据序号1 2 3 4 5 电压/V0 0 1 2 3 电流/A 0 0 0.1 0.2 0.3①根据第5组数据，在图丙中用“↑”标出电流表指针所在的位置．（_____）②由序号1、2两组数据可判断，该电流故障为________（选填“R1接触不良”、“R2断路”或“R2短路”）．③序号3、4、5三组数据表明：在导体的________一定时，导体中的电流跟导体两端的电压成正比．④根据表中数据计算，滑动变阻器接入电路的最大阻值为________Ω，滑动变阻器消耗的功率变化了________W．【答案】R1接触不良电阻500.4【解析】【分析】（1）测电阻的实验中电压表应测定值电阻两端电压，即与定值电阻并联，电流表测定值电阻电流与其串联。

九年级物理电功率单元练习（Word版含答案）一、初三物理电功率易错压轴题（难）1．22''B0()==U U U UPR U R-额额额下面是小溪所做的电学实验：（一）探究电流与电阻的关系。

(1)小溪用5Ω、10Ω、15Ω和20Ω四个电阻、电压恒为4.5V的电源、“20Ω 1A”的滑动变阻器等器材连接成部分实验电路，实验过程中控制电阻两端的电压2V不变。

请用笔画线代替导线把电路补充完整；______(2)正确连接电路后开始实验。

小溪发现换上______Ω的电阻后，移动滑片，电压表示数始终不能达到需要控制的电压值，不能完成实验。

为了使四个电阻单独接入电路都能完成实验，他应该适当______（填“增大”或“减小”）控制的电压值；通过实验数据可以得出的结论是：______一定时，导体中电流与电阻成______。

（二）测量小灯泡的额定功率。

(3)小溪按乙图连接电路，测量标有“3.8V”的小灯泡的额定功率，她使用了电压表的小量程，调节变阻器滑片，使电压表示数为2V，读出此时电流表的示数为0.2A，求出小灯泡的电阻为______Ω，并利用公式2UPR=额额求出了小灯泡的额定功率。

然后她又换用电压表的大量程，调节变阻器滑片，使电压表示数为3.8V时，电流表示数如图丙所示为______A，小灯泡的额定功率为______W。

小溪发现两次得到的额定功率值有较大差异，根本原因是______；(4)小溪又设计了一个方案测量额定电压为3V的小灯泡的额定功率。

电路如图丁所示（电源电压为6V，滑动变阻器规格为“20Ω 1A”）。

请把下面的实验步骤补充完整：①只闭合开关S和S2，调节变阻器的滑片，使电压表V2的示数为______V，此时小灯泡正常发光；②只闭合开关______，保持滑片P的位置不动，此时V1的示数为1V，V2的示数为2V；③该灯泡的额定功率P额＝______W。

【答案】见解析 20 增大电压反比 10 0.3 1.14 灯的电阻随温度的变化而变化3 S和S1 0.6【解析】【分析】【详解】(1)[1]电压表测量电阻两端的电压，由于实验过程中控制电阻两端的电压为2V 不变，则电压表接小量程，如图所示(2)[2]当接入20Ω的电阻时，移动滑动变阻器的滑片，使滑动变阻器接入阻值最大，此时滑动变阻器两端电压最大，定值电阻两端电压最小，由于滑动变阻器的最大阻值与电阻的阻值相等，则它们两端电压相等，此时电阻两端最小电压为min 4.5V 2.25V 22U U === 所以小溪发现换上20Ω的电阻后，移动滑片，电压表示数始终不能达到需要控制的电压值，不能完成实验。

人教版九年级物理下册电功率单元试卷（word版含答案）一、初三物理电功率易错压轴题（难）1．由电路图知,电流表测量的是通过灯泡和电压表的电流之和,即所测电流偏大,根据知，测量后计算出的电功率值会偏大.小爽做“探究电流与电阻的关系”的实验，连接的电路如图甲所示，电源电压恒为3V，可用的定值电阻有5Ω、10Ω、15Ω、20Ω、和30Ω。

(1)请你用笔画线代替导线，把图甲所示的实验电路补充完整，并且使滑动变阻器连入电路的阻值最大；______(2)他将5Ω的定值电阻接入电路后，闭合开关，发现电流表无示数而电压表有示数，则电路中的故障可能是电阻______（选填“短路”或“断路”）；排除故障后闭合开关，调节滑动变阻器的滑片，达到实验要求时，电流表示数如图乙所示，电流为______A；(3)将5Ω的定值电阻换成10Ω的定值电阻后，闭合开关，应将滑动变阻器的滑片向_____（选填“左”或“右”）端移动，直到电压表的示数为______V为止，记录电流表的示数；(4)为了获得普遍规律，他想利用上述五个电阻分别单独接入电路，进行五次实验，则他选择的滑动变阻器的最大阻值不能小于______Ω；(5)完成上述实验后，小爽又设计了如图丙所示的电路，来测量一个小灯泡的额定功率。

已知小灯泡的额定电压为U额，电源电压为U，滑动变阻器A的最大阻值为R0，请完成实验步骤并写出表达式：①闭合开关S、S1，断开S2，移动滑动变阻器A的滑片，使电压表的示数为______，此时小灯泡正常发光；②闭合开关S、S2，断开S1，保持滑动变阻器A的滑片位置不变，______，使电压表的示数为U额，此时灯泡正常发光时的电阻就等于滑动变阻器______（选填“A”或“B”）接入电路的电阻；再保持滑动变阻器B的滑片位置不变，将滑动变阻器A的滑片移动到______（选填“左”或“右”）端，读出电压表的示数为U'；③小灯泡的额定功率表达式为P额＝______。

人教版物理九年级下册电功率单元综合测试（Word版含答案）一、初三物理电功率易错压轴题（难）1．故小灯泡正常发光时电流为：4V0.8A5ΩUIR===，则小灯泡的额定功率为：5V40W.8AP U I==⨯=额额．图甲为测定额定电压为“2.5V”小灯泡电功率的实验电路，电源电压恒为3V不变．（1）请用笔划线代替导线，将图甲中的实物图连接完整．（_______）（2）闭合开关前，滑片应移到滑动变阻器的最______端（选填“左”或“右”）．（3）正确连接好电路，闭合开关，发现灯泡不亮，电流表有示数，电压表无示数；移动滑片，发现除了电流表示数改变外，其余均无变化．经检查，电压表完好，则故障可能是小灯泡______（选填“短路”或“断路”）．（4）排除故障后，移动滑片，实验小组记下多组对应的电压表和电流表的示数，并绘制成图乙所示的I-U图象，由图象可计算出小灯泡的额定功率为______W．（5）实验过程中，当电压表示数为1V时，滑动变阻器连入电路的阻值为______Ω．【答案】左短路0.7510【解析】【详解】第一空．灯的额定电压为2.5V，故电压表选用小量程与灯并联，变阻器按一上一下接入电路中，如下所示：；第二空．闭合开关前，滑片应移到滑动变阻器的阻值最大处，即最左端；第三空．正确连接好电路，闭合开关，发现电流表有示数，则电路为通路，灯泡不亮，电压表无示数，因电压表完好，故障可能是小灯泡短路；第四空．根据绘制成的图乙所示的I-U图象，灯在额定电压下的电流为0.3A，则小灯泡的额定功率为：P=UI=2.5V×0.3A=0.75W；第五空．实验过程中，当电压表示数为1V时，电流为0.2A，根据串联电路分压的规律及欧姆定律，滑动变阻器连入电路的阻值为：2．（3）先断开开关S2、闭合开关S、S1，调节滑动变阻器，使电流表的示数为UR额；再保持变阻器滑片的位置不变，只断开开关S1、闭合其它开关，读出电流表示数为I，此时电流表测灯泡与定值电阻并联的总电流，因电路的连接关系没有改变，各电阻的大小和通过的电流不变，灯仍正常发光，根据并联电路电流的规律得到通过灯泡的额定电流为：I-0UR额；灯泡额定功率的表达式为：P额=U额（I-UR额）。

人教版九年级下册物理 电功率单元复习练习(Word 版 含答案)一、初三物理 电功率 易错压轴题（难）1．0U P U I U I R ==-额额额额额（）．用“伏安法”测未知电阻的阻值． （1）请用笔画线表示导线，将图甲所示的实物连接成完整电路．要求：滑动变阻器的滑片P 向右移动时，电流表示数变小（请勿更改原有导线，导线不能交叉）．（________）（2）连接电路前，开关必须___．电路接通前，滑动变阻器的滑片P 应该移至图中_____处（选填“A ”或“B ”）．（3）小林闭合开关后，发现电流表示数为零，但电压表有示数，此时电路中的一处故障是待测电阻R x _____（选填“短路”或“断路”）．（4）小林排除故障后，用滑动变阻器调节接入电路中的电阻，对应每次变化各测一次电流值和相应的电压值并记录到表格中．有一次测量电流表的指针如图乙所示，其示数为_____A ；另一次测量电压表的指针如图丙所示，其示数为_____V ．小林根据几组实验数据计算出R x 的值，为了进一步减小误差，绘制了R x 的U -I 图像．（5）另一组的小宇用相同的器材进行实验，并根据自己所记录的实验数据绘制了如图丁所示的U -I 图像．小林发现小宇绘制的U-I 图像和自己绘制的U -I 图像不同，你认为其原因是_____；小林根据小宇的图像也可计算出待测电阻R x =_____Ω．（实验过程中电源电压保持不变）．【答案】 断开 B 断路 0.28 2.6 电压表并联在滑动变阻器的两端 10【解析】【分析】【详解】（1）滑动变阻器的滑片P 向右移动时，电流表示数变小，说明变阻器连入电路的电阻变大，故变阻器左下接线柱连入电路中，如下图所示：（2）连接电路前，开关必须断开．电路接通前，滑动变阻器的滑片P应该移至图中阻值最大处的B端；（3）若待测电阻短路，电压表示数为0，不符合题意；若待测电阻断路，电流表示数为零，电压表串联在电路中测电源电压，电压表有示数，符合题意，电路中的一处故障是待测电阻R x断路；（4）有一次测量电流表的指针如图乙所示，电流表选用小量程，分度值为0.02A，其示数为0.28A；另一次测量电压表的指针如图丙所示，电压表分度值为0.1V，其示数为2.6V；2．小灯泡的额定功率是()-U U UR额额。

人教版物理九年级下册电功率单元练习（Word版含答案）一、初三物理电功率易错压轴题（难）1．（5）若小灯泡的额定电流为I0＝2I1，假设灯泡的阻值不变，则P额＝I02R＝（2I1）2R＝4I12R＝4P1．由于灯泡的阻值不是定值，且灯泡的阻值会随温度的升高而变大，所以，当灯泡在正常工作时，灯泡的阻值变大，则额定功率P0＞P额＝4P1，所以最有可能的额定功率值为P0＝5P1．故选D．小明利用如图1所示的电路测定小灯泡的额定功率。

所用器材：额定电压为2.5V的小灯泡、电池组（二节干电池串联，电压为3V）、电压表一块、滑动变阻器（10Ω 2A）、定值电阻（R0=5Ω）、开关三个和导线若干。

（1）用笔画线代替导线，将图2中的实物电路按照图1所示的电路图连接完整。

（_____________）（2）闭合开关前，应将变阻器滑片滑到____________（选填“左”或“右”）。

（3）连接完电路后，小明只闭合S、S1时，移动滑片P，电压表示数发生改变：只闭合S、S2时，移动滑片P，小灯泡不发光。

于是小明用电压表进行电路故障检测，把电压表并联在某电路元件两端，测试结果如下表所示。

则电路中一定存在的故障是____________。

（填写序号）测试元件灯泡L 开关S2电压表无示数有示数①灯泡L处断路②灯泡L处短路③开关S2处断路（4）排除故障后，小明继续实验。

①只闭合S、S2，移动滑片P，使电压表的示数为____________V②只闭合S、S1，保持滑片P不动，读出电压表的示数为2.25V③小灯泡的额定功率为____________W.（5）当加在灯泡两端的电压为额定电压的一半时，灯泡的际功率P实____________（选填“>”、“>”或“=”）14P额（拓展）小红通过课外学习知道，干电池有一定的电阻，我们需要用它的“电压U”和“电阻r”两个物理量来描述它（如图所示）于是小红在小明完成步骤①后，将电压表并联在电池组两端，保持滑片P的位置不变，只闭合S、S2时，读出电压表示数为2.55V，则小明实验中所用电池组的电阻r是____________Ω。

九年级下册物理电功率单元练习（Word版含答案）一、初三物理电功率易错压轴题（难）1．重点是测量小灯泡电功率的实验，除了掌握通常的实验要求和步骤外，难点是电表的选择和画出电路图，对于电压表的选择采用了扩大量程的方法，即电压表与定值电阻串联后，根据串联电路的特点知，当电压表示数为3V时，电压表与定值电阻串联后总电压为3.8V，正好可以测量灯的定额电压。

据此进行分析解答。

中考复习时，一学习小组利用阻值不同的四个电阻、电压为6V的电源、滑动变阻器R（标有“50Ω 1A”）及其它器材做电学实验．（1）如图甲是小明“探究电流与电阻关系”时连接的部分实验电路．①将5Ω电阻接入电路，请用笔画线代替导线，将实验电路连接完整，要求滑动变阻器的滑片P向右滑电流表示数变大；（____）②闭合开关，移动滑片P，使电压表的示数为2.5V时读出对应的电流值并记录；③断开开关，用10Ω的电阻替换5Ω的电阻，此时如果他马上闭合开关，会造成__表损坏，正确的操作应该是先__________________________，再闭合开关，移动滑片P使电压表的示数仍为2.5V；④按正确操作完成余下实验后，得到电流与电阻关系图象如图乙所示，由此可得到的结论是：电压一定，___________________________________________________________；（2）玉琦同学把图甲中的定值电阻换成额定电压为2.5V的灯泡，测量它的额定功率．①闭合开关后，发现灯泡不亮，电流表和电压表都没有示数，原因可能是滑动变阻器___；②排除故障后，将滑动变阻器R的滑片移到某一位置时电压表示数为2.2V，要测小灯泡的额定功率，应将滑动变阻器连入电路的阻值变__（选填“大”或“小”），当小灯泡正常发光时，电流表的示数如图丙所示，则小灯泡的额定功率为__W ．（3）张阳同学实验时发现桌上没有电流表，却多了一个滑动变阻器R 0（最大阻值用R 0表示），他设计如图丁所示电路，测出了额定电压为U 0=2.5V 的灯泡的额定功率，请补全下列步骤．①闭合开关，先调节滑动变阻器__（选填“R 0”或“R ”）的滑片到最__端（选填“左”或“右”），再调节另一滑动变阻器的滑片，直到__时为止．②接着_________________________，读出这时电压表的示数为U ；③小灯光的额定功率表达式P =____________（用字母表示）．【答案】 电压 调节滑动变阻器的滑片P 处于最大阻值处 电流与电阻成反比 断路 小 0.75 R 0 左 2.5V 调节变阻器R 0的滑片到最右端 2.5V×02.5U V R 【解析】【分析】【详解】（1）①滑动变阻器的滑片P 向右滑电流表示数变大；说明滑动变阻器的滑片P 向右滑时滑动变阻器接入电路的电阻变小，所以应将滑动变阻器的右下方接线柱与开关右侧接线柱相连，如下图所示：③探究电流与电阻关系应保持电阻两端电压不变，用10Ω的电阻替换5Ω的电阻时电路中的总电阻变大，由==可知串联电路电阻越大，分得的电压越大，用10Ω的电阻替换5Ω的电阻，电阻两端电压会变大，电压表的示数变大，闭合开关，会造成电压表损坏，正确的操作应该是先调节滑动变阻器的滑片P 处于最大阻值处，再闭合开关，移动滑片P 使电压表的示数仍为2.5V ；④由图象可知，电流与电阻成反比例函数，故可得结论：电压一定时，电流与电阻成反比；（2）①闭合开关后，发现灯泡不亮，电流表和电压表都没有示数，原因可能是滑动变阻器断路；②要测小灯泡的额定功率，应使电压表的示数由2.2V 增加到2.5V ，滑动变阻器应减小接入电路中的电阻，增大电路中的电流；由图丙可知，电流表的量程为0～0.6A ，分度值为0.02A ，示数为0.3A ，则灯泡的额定功率P=UI=2.5V×0.3A=0.75W ；（3）实验步骤：①闭合开关，先调节滑动变阻器R 0的滑片到最左端，再调节另一滑动变阻器的滑片，直到2.5V 时为止；②接着调节变阻器R 0的滑片到最右端，读出这时电压表的示数为U ；③因串联电路中总电压等于各分电压之和，所以，R 0两端的电压U 0=U ﹣2.5V ，2．P 额=U 额I 1=22()U U U U U U R R --⋅=额额额额利用如图所示的电路探究电流跟电压的关系，电源电压为6V 不变．（1）按图甲，在图乙中把接错的一根导线打上“×”，再画线把它改到正确的位置上． （_____）（2）正确连接电路后，再闭合开关，移动滑片，发现电压表和电流表的示数均为0；继续移动滑片，当两电表指针刚好偏转且稳定时，其示数见序号3，继续实验，数据见序号4和序号5． 数据序号1 2 3 4 5 电压/V0 0 1 2 3 电流/A 0 0 0.1 0.2 0.3①根据第5组数据，在图丙中用“↑”标出电流表指针所在的位置．（_____）②由序号1、2两组数据可判断，该电流故障为________（选填“R1接触不良”、“R2断路”或“R2短路”）．③序号3、4、5三组数据表明：在导体的________一定时，导体中的电流跟导体两端的电压成正比．④根据表中数据计算，滑动变阻器接入电路的最大阻值为________Ω，滑动变阻器消耗的功率变化了________W．【答案】R1接触不良电阻500.4【解析】【分析】（1）测电阻的实验中电压表应测定值电阻两端电压，即与定值电阻并联，电流表测定值电阻电流与其串联。

人教版九年级下册物理电功率单元复习练习(Word版含答案)一、初三物理电功率易错压轴题（难）1．故答案为：（1）见上图；（2）①见上图；②R1接触不良；③电阻；⑤50；0.4。

下面是小彬和小辉等同学进行的电学实验。

（1）小彬为了“探究电流跟电阻的关系”，连接了如图甲所示的电路。

①请你在甲图中用笔画线代替导线完成电路的连接______；②小彬看到了邻组同学在闭合开关后，电流表的指针偏向“0”刻度线的左侧，原因是______；③小彬先将5Ω的电阻接入电路，调节滑动变阻器的滑片使电阻两端的电压为2V；再将5Ω的电阻换成10Ω的电阻，调节滑动变阻器的滑片，使电压表示数为______V；④小彬保持滑动变阻器的滑片位置不变，把10Ω的电阻换成10Ω的电阻，为了使电压表的示数保持不变，应将滑动变阻器的滑片适当向______（选填“左”或“右”）端移动；⑤小彬将数据记录在表格中，分析实验数据可得出：当电压一定时，导体中的电流与导体的电阻成______；U2电压/V电阻/R 51020I0.40.20.1电流/A（2）小彬将电阻换成标有“2.5V”字样的小灯泡，测量其额定电功率。

①正确连接电路，闭合开关、发小灯泡不亮，电压表、电流表均无示数，产生这种现象的原因可能是滑动变阻器______（选填“短路”或“断路”）；②排除故障，继续实验，小灯泡正常发光时，电流表的示数如图乙所示，则小灯泡正常发光时的电流是______A，额定功率是______W；（3）小辉同学准备测小灯泡的额定功率，检查实验器材时，发现缺少电压表，滑动变阻器均标有“20Ω 2A”字样，小灯泡的额定电流是0.25A，于是他利用现有的实验器材，设计了如图丙所示的电路图。

请你帮助小辉完成实验：①闭合开关1S，开关2S接b，2R阻值调到最大处，1R阻值调到0，此时电流表的示数为0.3A；②将1R阻值调到最大，闭合开关1S，开关2S接a，______，小灯泡正常发光；③保持1R接入电路的阻值不变，闭合开关1S，开关2S接b，2R滑片仍在阻值最大处，此时电流表的示数为0.2A。

九年级下册物理 电功率单元试卷（word 版含答案）一、初三物理 电功率 易错压轴题（难）1．L 3V 0.2A 0.6WP U I '==⨯=额额小聪在“探究电流和电阻关系”的实验中，连接电路，如图甲所示．可用的定值电阻有5Ω、10Ω、l5Ω．（1）请你用笔划线代替导线，把图甲所示的电路补充完整，并且使滑动变阻器的滑片向右移动时连入电路中的阻值变大_____．（2）他把5Ω的电阻连入电路后，闭合开关，发现电流表有示数，电压表无示数，电路中的故障可能是_____（写出一种即可）．故障排除后，闭合开关，调节滑动变阻器的滑片，达到实验要求，电流表的示数如图乙所示，则电路中的电流为_____A ．（3）将5Ω的电阻换成10Ω的电阻后，闭合开关，应将滑动变阻器的滑片向_____（选填“左”或“右”）端移动，直到电压表的示数为_____V 止，记录电流表的示数．（4）完成上述实验之后，小聪想测量一个小灯泡的额定功率，已知小灯泡的额定电压为U 额．他又找来一个阻值为R 0的定值电阻，设计了电路图丙．请补全实验步骤并写出表达式 ①只闭合开关S 和_____（选填“S 1”或“S 2”），移动滑动变阻器的滑片，使电流表的示数为_____，此时小灯泡正常发光．②只闭合开关S 和_____（选填“S 1”或“S 2”），保持滑动变阻器滑片的位置不动，记下电流表的示数I ．③小灯泡额定功率的表达式是P 额=_____．（用已知量和所测物理量符号表示）【答案】 电阻（或电压表）短路 0.4 右 2 S 2 vS 1 0I U U R -额额（）【解析】【分析】【详解】 （1）要使滑片向右移动时连入电路中的阻值变大，故连接滑动变阻器的左下接线柱与电阻串联，如图：（2）他把5Ω的电阻连入电路后，闭合开关，发现电流表有示数，说明电路为通路，电压表无示数，电路中的故障可能是电阻短路，或电压表短路；电流表的示数如图乙所示，电流表选用小量程，分度值为0.02A ，电流为0.4A ；（3）由欧姆定律的变形公式，电压表示数：0.4A 5Ω2V V U IR ==⨯=，根据串联分压原理可知，将定值电阻由5Ω改接成10Ω的电阻，电阻增大，其分得的电压增大；探究电流与电阻的实验中应控制电压不变，应保持电阻两端的电压不变，根据串联电路电压的规律可知应增大滑动变阻器分得的电压，由分压原理，应增大滑动变阻器连入电路中的电阻，所以滑片应向右端移动，使电压表的示数为2V ；（4）①只闭合开关S 和S 2，移动滑动变阻器的滑片，使电流表的示数为v ，此时小灯泡正常发光．②只闭合开关S 和S 1，保持滑动变阻器滑片的位置不动，记下电流表的示数I ．③在①中，电流表测定值电阻的电流，根据欧姆定律的变形公式，U =IR ，定值电阻的电压为00U R U R ⨯=额额， 根据并联电路电压的规律，灯的电压为额定电压，灯正常发光；在②中，电流表测灯与定值电阻并联的总电流，根据并联电路电流的规律灯的额定电流为：U I I R =-额额， 可得，小灯泡额定功率的表达式是：2．P 额=U 额I 1=22()U U U U U U R R --⋅=额额额额利用如图所示的电路探究电流跟电压的关系，电源电压为6V 不变．（1）按图甲，在图乙中把接错的一根导线打上“×”，再画线把它改到正确的位置上．（_____）（2）正确连接电路后，再闭合开关，移动滑片，发现电压表和电流表的示数均为0；继续移动滑片，当两电表指针刚好偏转且稳定时，其示数见序号3，继续实验，数据见序号4和序号5．数据序号12345电压/V00123电流/A000.10.20.3①根据第5组数据，在图丙中用“↑”标出电流表指针所在的位置．（_____）②由序号1、2两组数据可判断，该电流故障为________（选填“R1接触不良”、“R2断路”或“R2短路”）．③序号3、4、5三组数据表明：在导体的________一定时，导体中的电流跟导体两端的电压成正比．④根据表中数据计算，滑动变阻器接入电路的最大阻值为________Ω，滑动变阻器消耗的功率变化了________W．【答案】R1接触不良电阻500.4【解析】【分析】（1）测电阻的实验中电压表应测定值电阻两端电压，即与定值电阻并联，电流表测定值电阻电流与其串联。

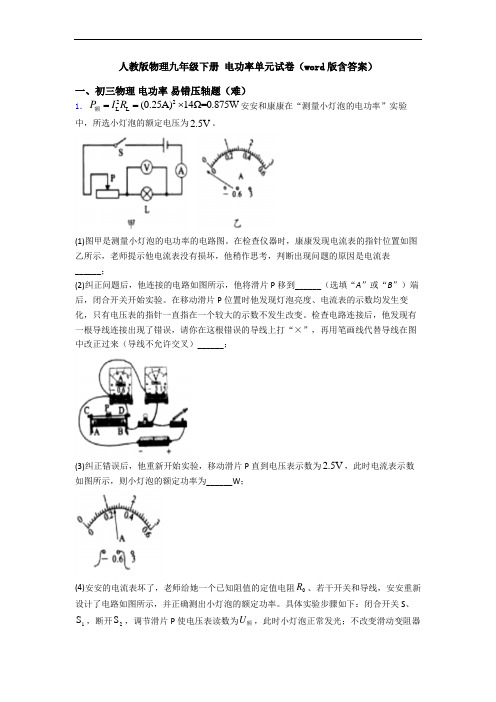

人教版物理九年级下册 电功率单元试卷（word 版含答案）一、初三物理 电功率 易错压轴题（难）1．22L L (0.25A)14Ω=0.875W P I R ==⨯额安安和康康在“测量小灯泡的电功率”实验中，所选小灯泡的额定电压为2.5V 。

(1)图甲是测量小灯泡的电功率的电路图。

在检查仪器时，康康发现电流表的指针位置如图乙所示，老师提示他电流表没有损坏，他稍作思考，判断出现问题的原因是电流表______；(2)纠正问题后，他连接的电路如图所示，他将滑片P 移到______（选填“A ”或“B ”）端后，闭合开关开始实验。

在移动滑片P 位置时他发现灯泡亮度、电流表的示数均发生变化，只有电压表的指针一直指在一个较大的示数不发生改变。

检查电路连接后，他发现有一根导线连接出现了错误，请你在这根错误的导线上打“×”，再用笔画线代替导线在图中改正过来（导线不允许交叉）______；(3)纠正错误后，他重新开始实验，移动滑片P 直到电压表示数为2.5V ，此时电流表示数如图所示，则小灯泡的额定功率为______W ；(4)安安的电流表坏了，老师给她一个已知阻值的定值电阻0R 、若干开关和导线，安安重新设计了电路如图所示，并正确测出小灯泡的额定功率。

具体实验步骤如下：闭合开关S 、1S ，断开2S ，调节滑片P 使电压表读数为U 额，此时小灯泡正常发光；不改变滑动变阻器滑片P的位置，闭合开关S 、2S，断开1S，记录电压表此时读数为U。

请用R、U额、U写出小灯泡额定功率的表达式：P=额______。

【答案】没有调零A或0.65()U U UR-额额【解析】【分析】【详解】(1)[1]从图乙可以看到，指针往左偏了，电流表没有电流流过，也没有损坏，那问题应该是电流表没有调零。

(2)[2]滑动变阻器接入电路时，为了防止电路的电流太大，电阻值应该调到最大，所以从图中可以看到，电流从B端流入，D端流出，那么滑片P应该移到A端。

九年级下册电功率单元试卷（word版含答案）一、初三物理电功率易错压轴题（难）1．由电路图知,电流表测量的是通过灯泡和电压表的电流之和,即所测电流偏大,根据知，测量后计算出的电功率值会偏大.小爽做“探究电流与电阻的关系”的实验，连接的电路如图甲所示，电源电压恒为3V，可用的定值电阻有5Ω、10Ω、15Ω、20Ω、和30Ω。

(1)请你用笔画线代替导线，把图甲所示的实验电路补充完整，并且使滑动变阻器连入电路的阻值最大；______(2)他将5Ω的定值电阻接入电路后，闭合开关，发现电流表无示数而电压表有示数，则电路中的故障可能是电阻______（选填“短路”或“断路”）；排除故障后闭合开关，调节滑动变阻器的滑片，达到实验要求时，电流表示数如图乙所示，电流为______A；(3)将5Ω的定值电阻换成10Ω的定值电阻后，闭合开关，应将滑动变阻器的滑片向_____（选填“左”或“右”）端移动，直到电压表的示数为______V为止，记录电流表的示数；(4)为了获得普遍规律，他想利用上述五个电阻分别单独接入电路，进行五次实验，则他选择的滑动变阻器的最大阻值不能小于______Ω；(5)完成上述实验后，小爽又设计了如图丙所示的电路，来测量一个小灯泡的额定功率。

已知小灯泡的额定电压为U额，电源电压为U，滑动变阻器A的最大阻值为R0，请完成实验步骤并写出表达式：①闭合开关S、S1，断开S2，移动滑动变阻器A的滑片，使电压表的示数为______，此时小灯泡正常发光；②闭合开关S、S2，断开S1，保持滑动变阻器A的滑片位置不变，______，使电压表的示数为U额，此时灯泡正常发光时的电阻就等于滑动变阻器______（选填“A”或“B”）接入电路的电阻；再保持滑动变阻器B的滑片位置不变，将滑动变阻器A的滑片移动到______（选填“左”或“右”）端，读出电压表的示数为U'；③小灯泡的额定功率表达式为P额＝______。

人教版物理九年级下册电功率单元复习练习(Word版含答案)一、初三物理电功率易错压轴题（难）1．小伟在做探究“电流与电阻的关系”实验时，准备了以下器材：电源（4.5V），定值电阻四个（5Ω、10Ω、20Ω、25Ω），电流表、电压表、滑动变阻器“20Ω1A”和开关各一个、导线若干。

(1)小伟连接的电路如图甲所示，闭合开关后，发现______（填“电流表”或“电压表”）无示数，经仔细检查后发现电路中有一根导线连接错误，请在图中错误的那根导线上画“×”，并画出正确的连线；______(2)解决问题后，小伟先将5Ω的定值电阻接入电路。

调节滑动变阻器的滑片在某位置时，电流表的示数如图乙所示；将5Ω的电阻换成10Ω的电阻后，他应将滑动变阻器的滑片P 向______（填左”或“右”）端移动，使电压表的示数保持______V不变，再次读取电流表的示数；(3)把20Ω的电阻接入电路时，小伟发现无论怎样调节滑动变阻器都不能完成实验。

为了使四个电阻单独接入电路都能完成实验，他应控制电压表的示数不低于______V。

由实验得出的结论是：当电压一定时，______；(4)小伟将定值电阻换成小灯泡L1，测出了几组电流值和电压值。

并绘制了L1的U﹣I图象如图丙所示，该图象不是直线的原因是______；(5)同组的小同学还想测量额定电流为I额的小灯泡L2的额定功率，利用小伟用过的小灯泡L1和绘制的图象，设计了如图丁所示的电路（电源电压为U），测出了小灯泡L2的额定功率。

请将她的实验步骤补充完整：①闭合开关S．将开关S0接1、调节滑动变阻器的滑片P，使电流表的示数为______，此时L2正常发光。

②将开关S0由1改接到2，滑动变阻器的滑片P______（填“移到最左端”“移到最右端”或“保持不动”）此时电流表的示数为I1，根据L1的U-I图象可知，当电流为I1时，对应的电压为U1；，则滑动变阻器接入电路的阻值R＝______；③小灯泡L2的额定功率P额＝______（用U、I额、R表示）【答案】电压表右 2 2.5 电流与电阻成反比灯的电阻随温度的变化而变化I额保持不动11U UI-(U﹣I额×R )×I额【解析】【分析】【详解】(1)[1]原电路中，电压表与电阻短路了，只有电流表与变阻器连入电路中，故电压表没有示数。

九年级物理下册 电功率单元练习（Word 版 含答案）一、初三物理 电功率 易错压轴题（难）1．2110=U U P UI U R -=小明在“探究小灯泡在不同电压下工作时的电功率”的实验时，实验室提供了如下器材：电源（电压恒为8V ），一个电流表，一个电压表，滑动变阻器“20Ω 2A ”，小灯泡（额定电压2.5V ，额定功率小于1.2W ），一个阻值已知的定值电阻R 0，开关及导线若干。

(1)请根据图甲所示的电路图，用笔画线代替导线，完成实验电路图乙的连接（要求：滑动变阻器的滑片P 向右滑动时灯变亮；连线不能交叉）（____________）(2)正确连接电路后，闭合开关进行实验，记录的数据如下表所示。

当电压表示数为2.5V 时，电流表示数如图丙所示，小灯泡的额定功率为_____W 。

实验次数物理量1 2 3 4 5 电压/V1.0 1.52.0 2.53.0 电流/A0.24 0.32 0.38 0.44 电功率/W(3)分析表中数据可得出结论：小灯泡工作时，消耗的电功率随电压的增大而____（选填“增大”、“不变”或“减小”），小灯泡的实际功率由______（选填“额定功率”、“额定电压”或“实际电压”）决定。

(4)完成实验后，利用上述器材，小明又想出一种测量小灯泡额定功率的方法，设计了如图所示的电路，所用电压表量程为“0~15V ”，请将以下实验步骤补充完整。

①检查电路无误后，闭合开关S ，将开关S 1拨至“1”，调节滑动变阻器滑片直至电压表示数为______V ；②滑动变阻器滑片不动，再将开关S 1，拨至“2”读出电压表示数为U 0；③小灯泡的额定功率P 额=______（用U 额、U 0、R 0表示）。

若步骤②中，在将开关S 1拨至“2”时，不小心将滑片向右移动了少许，其他操作正确，则测出的小灯泡额定功率比真实值_____（选填“偏大”或“偏小”）。

【答案】如图，正确连线，滑动变阻器接线柱接正确1分1.05 增大 实际电压 5.5 00U U R ⋅额 偏小 【解析】【分析】(1)根据图甲电路连接实物图，根据灯泡正常发光电流确定电流表量程；(2)由图丙读出灯泡正常发光时的电流，由P =UI 计算额定功率；(3)根据表中数据分析灯泡功率与电压的关系；(4)要测量小灯泡的额定功率，需使小灯泡两端的电压等于其额定电压，根据串联电路电压规律可得出电压表的示数；滑片不动，再将开关S 1拨至“2”，求出此时电路中的电流即为小灯泡的额定电流，根据P 额=U 额I 额求出小灯泡的额定功率；由串联电路特点和欧姆定律分析解答测量的中的差异。

人教版九年级下册物理 电功率单元复习练习(Word 版 含答案)一、初三物理 电功率 易错压轴题（难）1．0U P U I U I R ==-额额额额额（）．用“伏安法”测未知电阻的阻值． （1）请用笔画线表示导线，将图甲所示的实物连接成完整电路．要求：滑动变阻器的滑片P 向右移动时，电流表示数变小（请勿更改原有导线，导线不能交叉）．（________）（2）连接电路前，开关必须___．电路接通前，滑动变阻器的滑片P 应该移至图中_____处（选填“A ”或“B ”）．（3）小林闭合开关后，发现电流表示数为零，但电压表有示数，此时电路中的一处故障是待测电阻R x _____（选填“短路”或“断路”）．（4）小林排除故障后，用滑动变阻器调节接入电路中的电阻，对应每次变化各测一次电流值和相应的电压值并记录到表格中．有一次测量电流表的指针如图乙所示，其示数为_____A ；另一次测量电压表的指针如图丙所示，其示数为_____V ．小林根据几组实验数据计算出R x 的值，为了进一步减小误差，绘制了R x 的U -I 图像．（5）另一组的小宇用相同的器材进行实验，并根据自己所记录的实验数据绘制了如图丁所示的U -I 图像．小林发现小宇绘制的U-I 图像和自己绘制的U -I 图像不同，你认为其原因是_____；小林根据小宇的图像也可计算出待测电阻R x =_____Ω．（实验过程中电源电压保持不变）．【答案】 断开 B 断路 0.28 2.6 电压表并联在滑动变阻器的两端 10【解析】【分析】【详解】（1）滑动变阻器的滑片P 向右移动时，电流表示数变小，说明变阻器连入电路的电阻变大，故变阻器左下接线柱连入电路中，如下图所示：（2）连接电路前，开关必须断开．电路接通前，滑动变阻器的滑片P应该移至图中阻值最大处的B端；（3）若待测电阻短路，电压表示数为0，不符合题意；若待测电阻断路，电流表示数为零，电压表串联在电路中测电源电压，电压表有示数，符合题意，电路中的一处故障是待测电阻R x断路；（4）有一次测量电流表的指针如图乙所示，电流表选用小量程，分度值为0.02A，其示数为0.28A；另一次测量电压表的指针如图丙所示，电压表分度值为0.1V，其示数为2.6V；2．P额＝U0I额＝R0(I−I额)I额小明同学利用电流表和电阻箱测量小灯泡的功率，设计并接了如图甲所示的实物电路．（1）为了保护电路，闭合开关S1前，应将滑片P移到动变阻器的_____（“A”或“B”）端．（2）闭合开关S1，将单刀双掷开关S2扳向“1”，调节滑动变阻器调节电阻箱的阻值使电流表的示数为I1，如图乙所示，I1＝_____A；（3）将开关S2扳向“2”，保待滑动变阻器的阻值不变，调节滑动变阻箱的阻值R，使电流表的示数仍为I1，此时R＝5Ω；则步骤（2）中小灯泡的电阻R1＝_____Ω，测量小灯泡电阻的方法是_____（选填“控制变量法”或“等效替代法”）；（4）步骤（2）小灯泡的实际功率P1＝_____W；（5）若小灯泡的额定电流为I0＝2I1，以下关于灯泡额定功率P0与实际功率P1的数值关系，你认为最有可能的是_____．A．P0＝2P1 B．P0＝3P1 C．P0＝4P1 D．P0＝5P1【答案】B 0.2 5 等效替代法 0.2 D【解析】【分析】（1）为了保护电路，闭合开关S 2前，应将滑片P 移到动变阻器的阻值最大处； （2）根据电流表选用的小量定分度值读数；（3）根据等效替代法求电阻大小；（4）根据P 1＝I 12R L 求小灯泡的实际功率；（5）由于灯泡的阻值不是定值，会随温度的升高而变大，所以，根据P ＝I 2R 分析额定功率P 0的变化．【详解】（1）为了保护电路，闭合开关S 1前，应将滑片P 移到动变阻器的阻值最大处的B 端．（2）闭合开关S 1，将单刀双掷开关S 2扳向“1”，调节滑动变阻器调节电阻箱的阻值使电流表的示数为I 1，如图乙所示，电流表选用小量程，分度值为0.02A ，I 1＝0.2A ；（3）将开关S 2扳向“2”，保待滑动变阻器的阻值不变，调节滑动变阻箱的阻值R ，使电流表的示数仍为I 1，此时R ＝5Ω；则步骤（2）中小灯泡的电阻R 1＝5Ω，测量小灯泡电阻的方法是等效替代法；（4）步骤（2）小灯泡的实际功率P 1＝I 12R L ＝（0.2A ）2×5Ω＝0.2W ；3．13V -1V ==10Ω0.2AU U U R I I -==滑滑．在“测量小灯泡的电功率”实验中，小丹设计了如图甲所示的电路图，已知小灯泡的额定电压为2.5V ，滑动变阻器规格为“20Ω1A ”，电源是由2节新干电池串联组成。

物理九年级下册 电功率单元试卷（word 版含答案）一、初三物理 电功率 易错压轴题（难）1．(4)[7][8]实验结束后，小华继续对滑动变阻器两端电压与通过它的电流关系进行了探究，则他画出的U-I 图像应为图3中的虚线①，选择的依据是“小灯泡和滑动变阻器两端电压之和保持不变”或“小灯泡两端电压变化量和滑动变阻器两端电压变化量始终相等”。

在“探究电流与电阻的关系”的实验中，提供的器材如下：电源电压恒为4.5V ，五个定值电阻R 1（5Ω）、R 2（10Ω）、R 3（15Ω）、R 4（20Ω）、R 5（25Ω），标有“50Ω1A ”的滑动变阻器R 、电压表（可用量程：0～3V 、0～15V ）、电流表（0～0.6A ）、开关各1只，导线若干。

(1)小赵同学设计了如图甲所示的实验电路，电路连接完毕，闭合开关S ，发现电流表有示数，电压表无示数。

若电路故障只出现在R 1和R 上，则电路故障是______；(2)排除电路故障后，将滑动变阻器的滑片P 移到最______端，闭合开关，调节滑片P ，使电压表的示数为2.5V 时，电流表的示数应为______A ；(3)分别用定值电阻R 2、R 3、R 4、R 5依次替换R 1，重复(2)的实验步骤。

根据实验所得的五组数据绘制出I -R 图象，如图乙所示，由图象可得出的结论是：______；(4)完成步骤(2)后，若保持滑片P 位置不变，断开开关，用R 2替换R 1，闭合开关，发现电压表示数______2.5V （选填“大于”或“小于”），应向______（选填“左”或“右”）移动滑片P 才能达到实验要求；(5)为完成该实验探究，滑动变阻器允许连入电路的最小阻值为______Ω；(6)在使用电阻R 1、R 5完成实验的过程中，当电压表示数为2.5V 时，滑动变阻器R 消耗的电功率分别为P 1、P 5，则15:P P ______。

【答案】R 1短路 右 0.5 当导体两端的电压保持不变时，导体中的电流与导体的电阻成反比 大于 右 4 5:1【解析】【分析】【详解】(1)[1]由图可知，电阻R 1和滑动变阻器R 串联，电压表测R 1两端的电压，电流表测电路中的电流。

人教版九年级下册物理电功率单元测试题（Word版含解析）一、初三物理电功率易错压轴题（难）1．点睛：研究欧姆定律的实验中注意控制变量法的应用，即分别控制电阻不变和电压不变，据此分析滑动变阻器滑片的调整方向，最后一问要理解单安法测量功率的原理，即根据图知，灯与电阻并联，两端的电压相等，利用定值电阻和电流可确定灯的额定电压，再结合电流即可求功率，当然也可以求灯的电阻。

小聪同学做测量小灯泡的功率的实验，所用器材有电压恒为6 V的电源，额定电压为2.5 V的小灯泡以及符合实验要求的电表，开关和导线．图甲是小聪没有连接完整的电路．甲乙(1)请你用笔画线代替导线，将图甲的电路连接完整_____________ ．(2)小聪同学连接电路后闭合开关，移动滑动变阻器滑片P发现小灯泡始终不亮．电压表指针明显偏转，电流表指针无偏转，则故障可能是______．A．小灯泡短路B．小灯泡断路C．滑动变阻器短路D．滑动变阻器断路(3)小聪同学纠正错误后闭合开关，移动滑动变阻器滑片P，使小灯泡正常发光，电流表示数如图乙所示，则小灯泡的额定功率为_______W.(4)老师告诉小聪，与小灯泡的电阻相比较，电流表的电阻非常小，电压表的电阻非常大，由于电流表、电压表电阻的影响，测量后计算出的电功率值会_______(填“偏大”“偏小”或“不变”)．【答案】B0.7偏大【解析】【详解】(1)电压表应与小灯泡并联，根据“额定电压为2.5 V的小灯泡”，所以连接小灯泡的右端到电压表的“3V”接线柱即可，如图：(2)小聪同学连接电路后闭合开关，移动滑动变阻器滑片P发现小灯泡始终不亮．电流表指针无偏转，说明电路中存在断路性故障，而电压表指针明显偏转，说明电压表两端到电源两极是通的，所以与电压表并联的小灯泡断路，故选B．(3)小聪同学纠正错误后闭合开关，移动滑动变阻器滑片P，使小灯泡正常发光，电流表示数如图乙所示，电流表使用小量程，分度值为0.02Ａ,电流为0.28A，则小灯泡的额定功率为:.(4)与小灯泡的电阻相比较，电流表的电阻非常小，电压表的电阻非常大;2．（3）灯丝的电阻随着电压的变化而变化，所以不能得出导体中电流和导体两端电压成正比的结论，该同学的说法不合理．在“测量小灯泡的电功率”的实验中，实验室提供如下器材：电源（电压恒为6V）、电压表和电流表各一个、额定电压为2.5V的待测小灯泡L （电阻约为10Ω）、滑动变阻器两个（R甲：“10Ω 1A”；R乙：“50Ω 0.5A”）、开关S、导线若干。

人教版物理九年级下册 电功率单元试卷（word 版含答案）一、初三物理 电功率 易错压轴题（难）1．P 额=U 额I 1=22()U U U U U U R R--⋅=额额额额利用如图所示的电路探究电流跟电压的关系，电源电压为6V 不变．（1）按图甲，在图乙中把接错的一根导线打上“×”，再画线把它改到正确的位置上． （_____）（2）正确连接电路后，再闭合开关，移动滑片，发现电压表和电流表的示数均为0；继续移动滑片，当两电表指针刚好偏转且稳定时，其示数见序号3，继续实验，数据见序号4和序号5． 数据序号1 2 3 4 5 电压/V0 0 1 2 3 电流/A 0 0 0.1 0.2 0.3①根据第5组数据，在图丙中用“↑”标出电流表指针所在的位置．（_____）②由序号1、2两组数据可判断，该电流故障为________（选填“R 1接触不良”、“R 2断路”或“R 2短路”）．③序号3、4、5三组数据表明：在导体的________一定时，导体中的电流跟导体两端的电压成正比．④根据表中数据计算，滑动变阻器接入电路的最大阻值为________Ω，滑动变阻器消耗的功率变化了________W ．【答案】R1接触不良电阻500.4【解析】【分析】（1）测电阻的实验中电压表应测定值电阻两端电压，即与定值电阻并联，电流表测定值电阻电流与其串联。

（2）①图丙中电流表接的是0.6A量程，分度值为0.02A，第5组数据中电流为0.3A，电流表指针应指在0.2A与0.4A正中间的位置；②由序号1、2两组数据中电流表示数为0，电压表也为0，可判断电路为断路；③序号3、4、5三次实验都是在一个定值电阻下进行的，所以导体电阻没有变化，通过三组数据表明导体中的电流跟导体两端的电压成正比；④依据串联分压原理，定值电阻R2电压最小时，滑阻分的电压最大，此时滑阻R1阻值最大，也就是说第三组数据时滑阻R1阻值最大。

从电源电压6V里减去定值电阻R2的电压，得到滑阻R1电压，由于R2与R1串联，电流相等为0.1A，根据欧姆定律可计算滑阻阻值，利用公式P=I2R可计算滑阻电流在0.1A和0.3A时的功率，然后大功率减去小功率就是功率变化值。

九年级物理下册电功率单元复习练习(Word 版 含答案)一、初三物理 电功率 易错压轴题（难）1．⑤小灯泡额定功率的表达式为：22221212•L I R P I R I R I I I ===-额额额额。

朵朵和同学们在做电学实验过程中：（1）朵朵和同学们经过讨论，依次完成了“探究电流与电压的关系”三次实验电路的设计，如图甲、乙、丙所示。

由图甲改进为图乙是为保证实验过程中_____这一因素不变；由图乙改进为图丙是因为使用滑动变阻器既能保护电路，又能通过调节使电阻R 两端的电压_____（选填“改变”或“保持不变”）。

（2）请用笔画线代替导线，帮助朵朵按电路图丙将图丁中实物电路连接完整__________ 。

（3）朵朵连完电路，闭合开关后，发现两只电表的指针总在晃动。

请分析造成这一现象的原因：电路存在_____。

（4）在继续用图丁的实物电路探究“电流与电阻的关系”时，朵朵先将5Ω电阻接入电路，调节滑动变阻器，使电压表的示数为2V ，记下电流值；再将5Ω电阻换成10Ω电阻，她下一步操作是：将滑动变阻器的滑片向_____（选填“A”或“B”）端移动。

（5）朵朵和同学们完成上述探究活动后，想测量一只额定电压为2V 小灯泡的额定功率，但发现电压表被别的同学拿走了，于是她借助一个10Ω的电阻，设计了如图戊所示的电路，也测出了小灯泡的额定功率。

具体操作如下：①只闭合开关S 1、S 2，调节滑动变阻器，使电流表的示数为_____A 时，小灯泡恰好正常发光；②只闭合开关S 1、S 3，保持滑动变阻器滑片的位置不变，读出电流表示数为I 。

③P 灯=_____（用已知量和测量值表示，数值要求带单位）。

【答案】电阻改变接触不良 B 0.2 2V（I﹣0.2A）【解析】（1）如图甲连接的是小灯泡，由于灯丝电阻随温度而变化，所以改进为图乙是为保证实验过程中电阻这一因素不变；研究电流与电压的关系应保证电阻不变，改变电阻两端的电压，所以由图乙改进为图丙是因为使用滑动变阻器既能保护电路，又能通过调节使电阻R两端的电压改变。

九年级下册物理 电功率单元练习（Word 版含答案）一、初三物理 电功率 易错压轴题（难）1．（5）待测电阻与变阻器串联，当变阻器连入电路的电阻变小时，由欧姆定律I =U R 可知，电路的电流变大，根据U =IR 得到待测电阻的电压变大，由串联电路电压的规律可知，变阻器两个的电压变小，根据绘制的如图丁所示的U -I 图象可知，电压表并联在变阻器的两端了；由图乙可知，当电流I 1=0.1A 时，变阻器两端的电压U 1=2V ，当电流I 2=0.2A 时，变阻器两端的电压U 2=1V ，设电源电压为U ，由串联电路电压的规律和欧姆定律可知，1212=U U U U R I I --=，即2V 1V =0.1A 0.2AU U --，U =3V ，待测电阻：113V 2V =0.1AU U R I --==10Ω．小明同学为了“测量小灯泡的电功率”，准备有如下器材：电源(电压6V ，保持不变)，小灯泡(额定电压3.8V ，电阻约为20Ω)，滑动变阻器A “10Ω 1A ”，滑动变阻器B “20Ω 1A ”，电压表(量程为0-3V 、0-15V)、电流表(量程为0-0.6A 、0~3A)各一个，开关一个，导线若干。

(1)要完成此实验应该选择滑动变阻器__________(填“A ”或“B ”)较为合适；(2)他在连线的过程中发现电压表的0-15V 量程已坏，要想测小灯泡的额定功率，请你补充完成图中的实验电路的设计；_________(3)他连接好电路后，闭合开关S ，移动滑动变阻器滑片时发现灯泡亮度较暗且不变，且两表示数也不变，出现此现象的原因是_____________。

【答案】B 滑动变阻器接的是两个下面的接线柱【解析】【分析】【详解】(1)[1]在实验中，小灯泡与变阻器是串联，当小灯泡正常发光时，变阻器两端的电压U 1=U -U L =6V-3.8V=2.2V据串联电路的特点有L1L1U UR R=，13.8V 2.2V20ΩR=此时，变阻器接入电路的阻值R1=11.5Ω所以应选择滑动变阻器B较为合适。
