从原理及使用过程介绍工业双金属温度计

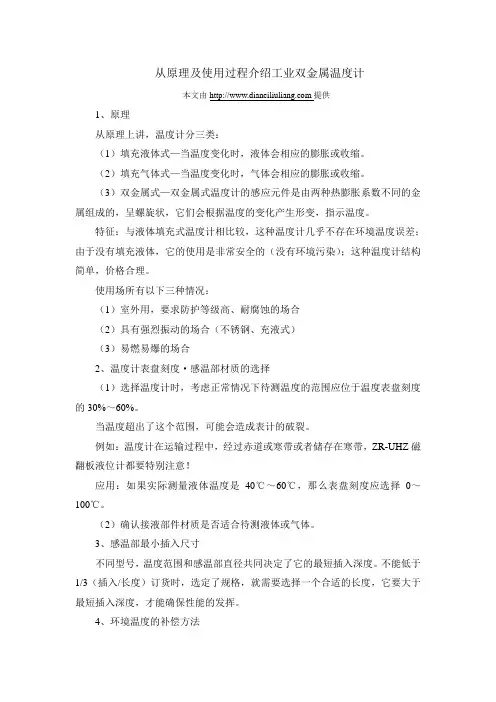

从原理及使用过程介绍工业双金属温度计本文由提供1、原理从原理上讲，温度计分三类：（1）填充液体式—当温度变化时，液体会相应的膨胀或收缩。
（2）填充气体式—当温度变化时，气体会相应的膨胀或收缩。
（3）双金属式—双金属式温度计的感应元件是由两种热膨胀系数不同的金属组成的，呈螺旋状，它们会根据温度的变化产生形变，指示温度。
特征：与液体填充式温度计相比较，这种温度计几乎不存在环境温度误差；由于没有填充液体，它的使用是非常安全的（没有环境污染）；这种温度计结构简单，价格合理。
使用场所有以下三种情况：（1）室外用，要求防护等级高、耐腐蚀的场合（2）具有强烈振动的场合（不锈钢、充液式）（3）易燃易爆的场合2、温度计表盘刻度·感温部材质的选择（1）选择温度计时，考虑正常情况下待测温度的范围应位于温度表盘刻度的30%～60%。
当温度超出了这个范围，可能会造成表计的破裂。
例如：温度计在运输过程中，经过赤道或寒带或者储存在寒带，ZR-UHZ磁翻板液位计都要特别注意！应用：如果实际测量液体温度是40℃～60℃，那么表盘刻度应选择0～100℃。
（2）确认接液部件材质是否适合待测液体或气体。
3、感温部最小插入尺寸不同型号，温度范围和感温部直径共同决定了它的最短插入深度。
不能低于1/3（插入/长度）订货时，选定了规格，就需要选择一个合适的长度，它要大于最短插入深度，才能确保性能的发挥。
4、环境温度的补偿方法当温度计周围的环境温度变化时，指使器和毛细管内的液体会相应的膨胀或收缩，这时指示误差就产生了。
下面两种补偿方法就可以补偿这个误差。
a. 双金属补偿：①测量实际温度②测量环境温度适合于指示器和导线周围的环境温度变化一致的情况b. 导管补偿适合于指示器和导线周围的环境温度各自独立变化的情况（1）指示器周围的温度变化很小，而导线周围的温度变化很大，反之亦然（2）导线的各个部分处于不同的环境温度之下（3）导线的一部分被加热5、保护管如果出现下列情况，应使用保护管以保护感温部（1）对于具有防腐蚀性的流体，有必要使用适当材质制成的保护管。
双金属温度计讲义

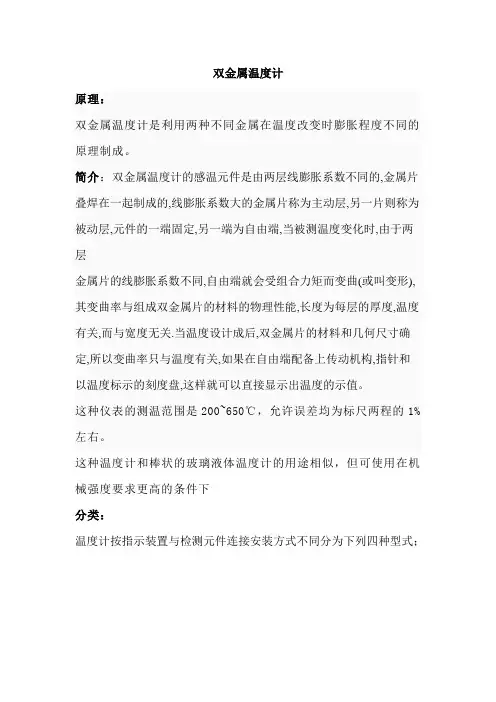

双金属温度计
原理：
双金属温度计是利用两种不同金属在温度改变时膨胀程度不同的原理制成。
简介：双金属温度计的感温元件是由两层线膨胀系数不同的,金属片叠焊在一起制成的,线膨胀系数大的金属片称为主动层,另一片则称为被动层,元件的一端固定,另一端为自由端,当被测温度变化时,由于两层
金属片的线膨胀系数不同,自由端就会受组合力矩而变曲(或叫变形),其变曲率与组成双金属片的材料的物理性能,长度为每层的厚度,温度有关,而与宽度无关.当温度设计成后,双金属片的材料和几何尺寸确定,所以变曲率只与温度有关,如果在自由端配备上传动机构,指针和
以温度标示的刻度盘,这样就可以直接显示出温度的示值。
这种仪表的测温范围是200~650℃，允许误差均为标尺两程的1%左右。
这种温度计和棒状的玻璃液体温度计的用途相似，但可使用在机械强度要求更高的条件下
分类：
温度计按指示装置与检测元件连接安装方式不同分为下列四种型式；
a径向
b轴向
c万向
d.角型
双金属温度计的选择：
1、表盘直径
2、温度量程
3、安装方式
4、测量插深
5、现场工况
6、测量介质
双金属温度计使用和维护：
1. WSS系列双金属温度计在保管、安装、使用及运输过程中，应尽量避免碰撞保护管，切勿使保 .护管弯曲、变形。
安装时，严禁扭动仪表外壳。
2. 仪表应在-30℃～80℃的环境温度内正常工作。
3. 仪表经常工作的温度最好能在刻度范围的1/2～3/4处。
双金属温度计
双金属温度计引言：双金属温度计是一种常见的温度测量仪器，它利用不同热胀冷缩系数的两种金属构成的组合片，通过测量组合片的弯曲变形来实现温度的测量。
双金属温度计具有结构简单、使用方便、精确可靠等优点，被广泛应用于工业、航空航天、冶金等领域。
本文将从双金属温度计的原理、构造、应用以及维护等方面进行解析。
一、原理：双金属温度计的工作原理基于两种金属在温度变化下的热胀冷缩系数不同。
通常，双金属温度计由两种金属带（通常为铁—铜或铁—镍合金）叠加焊接而成。
当温度上升时，由于两种金属的热胀系数不同，两种金属的延伸率也不同，从而导致双金属片产生弯曲。
通过测量双金属片的弯曲程度，可以确定温度的变化。
二、构造：双金属温度计由两部分组成：双金属片和温度指示装置。
1. 双金属片：双金属片通常由两种金属带制成，其中一种金属的热胀系数大于另一种金属。
这样的双金属片在温度变化下会产生弯曲。
通过选择不同的金属组合，可以适应不同的温度范围。
2. 温度指示装置：温度指示装置通常由指针、刻度盘和底座组成。
指针和刻度盘用于读取温度值，底座用于支撑双金属片。
通常情况下，温度指示装置会根据双金属片的弯曲程度来显示温度值。
三、应用：双金属温度计被广泛应用于工业、航空航天、冶金等领域。
下面列举几个常见的应用场景。
1. 工业控制：在工业领域，双金属温度计常用于监测和控制生产过程中的温度。
例如，在石油炼制过程中，双金属温度计可以用来监测储罐中液体的温度，以确保生产过程的安全和稳定。
2. 空调系统：双金属温度计也常用于空调系统中，用于监测室内温度并控制空调系统的运行。
通过合理地设置温度范围和控制系统，可以实现舒适的室内温度。
3. 机械工程：在机械工程领域，双金属温度计常用于监测机械设备的温度。
例如，在发动机中，双金属温度计可以用来监测冷却液的温度，以确保发动机的正常运行。
四、维护：为了保证双金属温度计的准确性和可靠性，需要进行定期的维护和校准。
以下是一些常见的维护注意事项。
双金属温度计的工作原理及应用
双金属温度计的工作原理及应用一、双金属温度计的基本结构双金属温度计是一种温度传感器，它由两个不同系数的金属薄片通过采用焊接、点焊、铆接或其他方式将两个不同性质的金属片叠合而制成。
当被测物体的温度发生变化时，两种金属沿着不同的热膨胀系数导致双金属片产生不同的热膨胀，从而使整个双金属片产生弯曲变形，该变形产生的位移与温度成正比。
二、双金属温度计的工作原理双金属温度计的工作原理基于材料的热膨胀，即当被测物体温度发生变化时，不同热膨胀系数的两种金属薄片经过焊接、点焊或铆接等方法固定在一起，随着温度的变化，两种金属片膨胀量不一致，产生不同的热应变。
由于两种金属的热膨胀系数不同，所以热应变也不同。
当双金属片形成一定的位移时，这个位移可以被测量器进行测量，并由此推算出被测物体的温度大小。
假若两种金属是铁和铜，铁的热膨胀系数比铜大，当温度上升时，铁片膨胀量比铜片大，双金属片开始形成一定的位移，这个位移可以通过测量双金属片两端的变形位移来计算出被测物体的温度大小。
三、双金属温度计的特点1.双金属温度计结构简单，不易受到外界环境的影响；2.能够在宽温度范围内进行测量；3.精度高，测量范围大，可以进行连续测量；4.可以适用于许多不同场合，如航天、航空、化工、电子等领域。
四、双金属温度计的应用双金属温度计主要应用于测量介质温度，具体应用领域如下：1.化学工业：化工生产过程需要控制反应的温度，双金属温度计可以测量液体、气体以及固体中介质的温度，保证反应条件的稳定性和可控性。
2.汽车工业：发动机冷却、润滑油温度控制，以及铝合金发动机受热后扩张的控制等领域都需要使用双金属温度计。
3.航空、航天工业：双金属温度计能够承受高温和低温环境，适合用于航空航天领域中的温度测量。
4.电子和电力工业：电子产品在运行时需要使用双金属温度计，如冷却器温度、散热器温度监测，变压器温度监测等。
5.医疗领域：由于双金属温度计使用方便且不容易造成交叉感染，所以医疗领域也广泛使用双金属温度计测量患者体温。
《双金属温度计》PPT课件
接触电势
当两种不同性质的导体或半导体材 料相互接触时，由于内部电子密度 不同，例如材料A的电子密度大于材 料B，则会有一部分电子从A扩散到 B，使得A失去电子而呈正电位，B 获得电子而呈负电位，最终形成由A 向B的静电场。静电场的作用又阻止 电子进一步地由A向B扩散。当扩散 力和电场力达到平衡时，材料A和B 之间就建立起一个固定的电动势。
石油醚
－130～25
戊烷
－200～20
玻璃管液体温度计的特点
1.测量准确、读数直观、结构简单、价格低廉，使用方便，
2.但有易碎、不能远传信号和自动记录等缺点。
根据所充填的工作液体不同，可分为水银温度计和有机液体温度计两类。
水银温度计不粘玻璃，不易氧化，容易获得较高精度，在相当大的范围内 （－38～356℃）保持液态，在200℃以下，其膨胀系数几乎和温度呈线性关 系，所以可作为精密的标准温度计。
根据封闭系统的液体或气体受热后压力变化的原理而制成 的测温仪表。
由敏感元件温包，传压毛细管和弹簧管 压力表组成。
若给系统充以气体，如氮气，称为充气 式压力式温度计，测温上限可达500℃， 压力与温度的关系接近于线性，但是温 包体积大，热惯性大。
1-温包； 2-毛细导管； 3-压力计
特点:必须将温包全部浸入 被测介质；毛细管最长不超 过60 m；仪表精度低，但使 用简便，而且抗震动。
若充以液体，如二甲苯、甲醇等，温包 小些，测温范围分别为－40℃～200℃ 和－40℃～170℃，
若充以低沸点的液体，其饱和汽压应随 被测温度而变，如丙酮，用于50℃～ 200℃。但由于饱和汽压和饱和汽温呈 非线性关系，故温度计刻度是不均匀的。
实例 压力式温度计
3.3 热电偶温度计
双金属温度计的工作原理
双金属温度计的工作原理
双金属温度计是一种利用双金属片热膨胀原理测量温度的仪器。
其工作原理如下：
1. 双金属片：双金属温度计由两种不同热膨胀系数的金属片叠合而成。
通常使用由镍和铁合金组成的双金属片，这两种金属在温度变化时具有不同的热膨胀特性。
2. 热膨胀：当温度升高时，镍片的热膨胀系数大于铁片，导致双金属片整体弯曲，镍片位于外侧，铁片位于内侧。
相反，当温度降低时，镍片的热膨胀系数小于铁片，导致双金属片反向弯曲。
3. 弯曲后的传导：双金属片的弯曲状态会影响到它的电阻情况。
当双金属片弯曲时，其中一种金属片被拉伸，另一种金属片被压缩，从而改变了双金属片的电阻。
这样的电阻变化可以通过电路连接进行测量。
4. 温度测量：根据受温度影响而产生的双金属片的弯曲程度，可以通过测量其电阻变化来推算出温度的变化情况。
一般情况下，温度与电阻的关系可以通过校准得到的曲线来进行读取和转换。
总之，双金属温度计的工作原理是利用双金属片在温度变化时因热膨胀系数不同而导致的弯曲来测量温度，通过测量双金属片的电阻变化来间接反映温度变化的原理。
双金属温度计工作原理一_图文
☆热力学温标：
热力学温标又称开尔文温标，是由开尔文(Ketvin)在1848年提出的 ，符号为T，单位记为K，其规定分子运动停止时的温度为绝对零 度，因此又称绝对温标。
一种不依赖任何测温质(当然也就不依赖任何测温质的任何物理性 质)的绝对真实的绝对温标，以卡诺循环(Carnot cycle)的热量作为 测定温度的工具，即热量起着测温质的作用。
双金属温度计原理图
☆双金属温度计
双金属温度计的感温双金属元件 的形状有平面螺旋型和直线螺旋 型两大类，其测温范围大致为80℃—600℃，精度等级通常为 1.5级左右。
双金属温度计抗振性好，读数方 便，但精度不太高，只能用做一
般的工业用仪表。
☆压力温度计
压力温度计是根据一定质量的 液体、气体、蒸汽在体积不变 的条件下其压力与温度呈确定 函数关系的原理实现其测温功 能的。
EAB(T1,T2)=EAB(T1)-EAB（T2 同理，图b中C、A接点2与C、B）的接点3，同处于温度T0之中，此
回路的电势也为：
EAB（T1, T2）=EAB（T1）-EAB（T2）
根据上述原理，可以在热电偶回路中接入电位计E， 只要保证电位计与连接热电偶处的接点温度相等，就 不会影响回路中原来的热电势，接入的方式见下图所 示。
• 把整个温标分成4个温区，其相应的标准仪器 如下：
第一温区为0.65—5.0K，用3He和4He蒸汽温度计； 第二温区为3.0—24.5561K，用3He和4He定容气体温度计； 第三温区为13.803K—961.78℃，用铂电阻温度计； 第四温区961.78℃以上，用光学或光电高温计；
表 1 各温标间的换算关系
辐射温度计由辐射敏感元件、光学系统、显示仪表及辅助 装置等几大部分组成。
双金属温度计测量原理

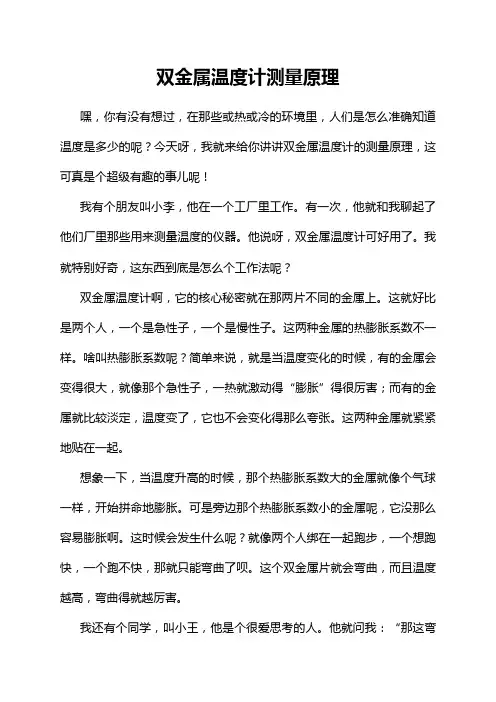

双金属温度计测量原理嘿，你有没有想过，在那些或热或冷的环境里，人们是怎么准确知道温度是多少的呢？今天呀，我就来给你讲讲双金属温度计的测量原理，这可真是个超级有趣的事儿呢！我有个朋友叫小李，他在一个工厂里工作。
有一次，他就和我聊起了他们厂里那些用来测量温度的仪器。
他说呀，双金属温度计可好用了。
我就特别好奇，这东西到底是怎么个工作法呢？双金属温度计啊，它的核心秘密就在那两片不同的金属上。
这就好比是两个人，一个是急性子，一个是慢性子。
这两种金属的热膨胀系数不一样。
啥叫热膨胀系数呢？简单来说，就是当温度变化的时候，有的金属会变得很大，就像那个急性子，一热就激动得“膨胀”得很厉害；而有的金属就比较淡定，温度变了，它也不会变化得那么夸张。
这两种金属就紧紧地贴在一起。
想象一下，当温度升高的时候，那个热膨胀系数大的金属就像个气球一样，开始拼命地膨胀。
可是旁边那个热膨胀系数小的金属呢，它没那么容易膨胀啊。
这时候会发生什么呢？就像两个人绑在一起跑步，一个想跑快，一个跑不快，那就只能弯曲了呗。
这个双金属片就会弯曲，而且温度越高，弯曲得就越厉害。
我还有个同学，叫小王，他是个很爱思考的人。
他就问我：“那这弯曲了又怎么能知道温度是多少呢？”嘿，这就涉及到双金属温度计的巧妙设计了。
这个弯曲的双金属片会带动一个指针，就像你用手去拨动指针一样。
这个指针下面有个刻度盘，就像我们平时看的时钟一样，只不过时钟是看时间，这个刻度盘是看温度的。
当双金属片弯曲到一定程度，指针就会指到相应的温度刻度上。
哇，是不是很神奇呢？在生活中，我们也能找到类似的例子呀。
比如说，有时候我们把不同的材料放在一起加热，就会发现它们的变化不一样。
就像木头和金属，在火边烤一烤，金属会很快变热，可能还会变形，而木头虽然也会变热，但是它的变化就没有那么明显。
双金属温度计利用的就是这种不同金属之间热膨胀的差异。
那在低温的时候呢？其实也是一样的道理。
温度降低的时候，热膨胀系数大的金属就会收缩得比较厉害，而另一个收缩得没那么多，双金属片还是会弯曲，只不过方向可能和温度升高的时候相反。
输气站培训资料

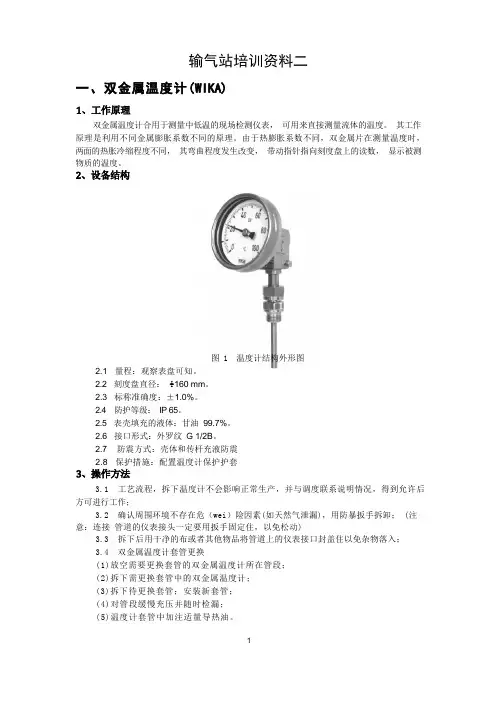

输气站培训资料二双金属温度计合用于测量中低温的现场检测仪表，可用来直接测量流体的温度。
其工作原理是利用不同金属膨胀系数不同的原理。
由于热膨胀系数不同，双金属片在测量温度时，两面的热胀冷缩程度不同，其弯曲程度发生改变，带动指针指向刻度盘上的读数，显示被测物质的温度。
图 1 温度计结构外形图2.1 量程：观察表盘可知。
2.2 刻度盘直径：Φ160 mm。
2.3 标称准确度：±1.0%。
2.4 防护等级：IP 65。
2.5 表壳填充的液体：甘油99.7%。
2.6 接口形式：外罗纹G 1/2B。
2.7 防震方式：壳体和传杆充液防震2.8 保护措施：配置温度计保护护套3.1 工艺流程，拆下温度计不会影响正常生产，并与调度联系说明情况，得到允许后方可进行工作；3.2 确认周围环境不存在危（wei）险因素(如天然气泄漏)，用防暴扳手拆卸； (注意：连接管道的仪表接头一定要用扳手固定住，以免松动)3.3 拆下后用干净的布或者其他物品将管道上的仪表接口封盖住以免杂物落入；3.4 双金属温度计套管更换(1)放空需要更换套管的双金属温度计所在管段；(2)拆下需更换套管中的双金属温度计；(3)拆下待更换套管；安装新套管；(4)对管段缓慢充压并随时检漏；(5)温度计套管中加注适量导热油。
3.5 安装双金属温度计，注意不得拧表头；3.6 观察温度计工作情况是否正常。
双金属温度计结构简单、耐振动、经久耐用，使用过程中若浮现数值显示不许确现象请及时校验。
6.1 仪表应按照设计要求垂直安装，搬运装接时应避免振动和碰撞。
6.2 仪表应在规定环境要求内使用。
6.3 仪表在测量温度时，不得超过仪表测量温度范围使用。
6.4 仪表应每三个月进行检定一次，如发现故障，应及时修理。
6.5 在测量粘度腐蚀性较大介质和剧变的波动压力时，应添加隔离装置和缓冲装置。
6.6 仪表必须时常保持清洁，不用时应妥善保管。
长期使用后达不到标准规定的要求，应即将修理更换仪表，不得继续使用。
油田地面站温度测量仪器—双金属温度计篇

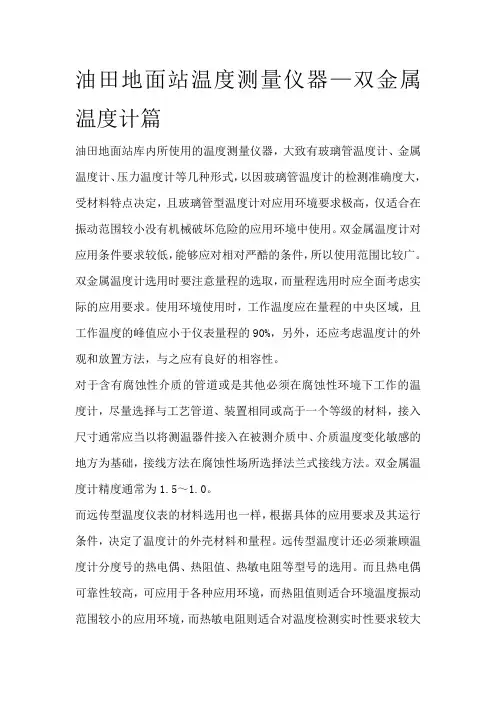

油田地面站温度测量仪器—双金属温度计篇
油田地面站库内所使用的温度测量仪器，大致有玻璃管温度计、金属温度计、压力温度计等几种形式，以因玻璃管温度计的检测准确度大，受材料特点决定，且玻璃管型温度计对应用环境要求极高，仅适合在振动范围较小没有机械破坏危险的应用环境中使用。
双金属温度计对应用条件要求较低，能够应对相对严酷的条件，所以使用范围比较广。
双金属温度计选用时要注意量程的选取，而量程选用时应全面考虑实际的应用要求。
使用环境使用时，工作温度应在量程的中央区域，且工作温度的峰值应小于仪表量程的90%，另外，还应考虑温度计的外观和放置方法，与之应有良好的相容性。
对于含有腐蚀性介质的管道或是其他必须在腐蚀性环境下工作的温度计，尽量选择与工艺管道、装置相同或高于一个等级的材料，接入尺寸通常应当以将测温器件接入在被测介质中、介质温度变化敏感的地方为基础，接线方法在腐蚀性场所选择法兰式接线方法。
双金属温度计精度通常为1.5～1.0。
而远传型温度仪表的材料选用也一样，根据具体的应用要求及其运行条件，决定了温度计的外壳材料和量程。
远传型温度计还必须兼顾温度计分度号的热电偶、热阻值、热敏电阻等型号的选用。
而且热电偶可靠性较高，可应用于各种应用环境，而热阻值则适合环境温度振动范围较小的应用环境，而热敏电阻则适合对温度检测实时性要求较大
的应用环境中，另外，对于远传型温度传感器，必须配备适当的温度变送器。
双金属温度计工作原理及技术参数
双金属温度计工作原理及技术参数
一、双金属温度工作原理及用途
双金属温度计是根据两种金属片受热后膨胀系数不同，从而产生胀差，使固定在双金属片末端的指针发生偏转，在表盘上指示出相应的温度。
这就是双金属温度计的工作原理，而电接点双金属温度计则是在此基础上增加了上、下限定值电接点，温度超过设定值，则相应的接点接通，输出一个开关信号。
双金属温度计可用来直接测量气体,液体和蒸汽的温度,具有易读数,坚固和耐震等优点。
可代替工业玻璃水银温度计,有轴向型、径向型、135度方向型等。
长山热电厂二厂选用的WSS型工业双金属温度计具有一般双金属温度计的功能和特点，采用不锈钢外壳保护，具有较强的抗腐蚀性，适合于各种环境使用，且目前国内外较为通用的一种形式。
二、指标：
1.温度测量范围: - 80℃～500℃
2.精度等级: 1.0级、1.5级
3.热响应时间：≤40S
4.公称压力: ≤3MPa
5.保护管直径: Φ6、Φ8、Φ10
6.表头使用环境环境温度：- 20℃～60℃
— 1 —。
仪表知识培训资料
第二部分：维护部分
日常维护
1、检查现场仪表的外观是否完整、卫生是否干净、表体是否有水及潮气，并做好仪表防水，防碰、防砸等防护 工作。 2、现场一次差变、压变要定期排污，以防测量管线，阀门堵死，排污需要作记录，做到心中有数（频繁排污或 开关阀门也不利于仪表正常运行）。 3、仪表检修、现场维护或处理故障时要通知主控人员并作好应急措施，特别处理有停车的联锁回路时，一定要 采取措施确保正常生产的情况下，切掉停车连锁后再处理仪表故障。 4、更换压力表时要注意“工艺实际的压力不能超过压力表量程的2/3”，以次规定来确定所安装压力表量程。 5、更换热电偶时要注意热电偶输出信号的正负端（有时热电偶上标的是错误的，需要用万用表确认，热电偶输 出毫伏的正端要接到补偿导线的红线上）。 6、检查现场测量仪表的管线是否有漏气、漏水现 象，否则及时处理，检查仪表信号线、电源线（配电箱）是否 美观，测量管线的防腐需要完好美观。
电磁流量计特点
● 测量管无阻碍流动部件、 无压损、直管段要求较低。 ● 测量不受流体密度、粘 度、温度、压力和电导率 变化的影响。 ● 适用于导电率>5us/cm 的流体流量测量 ● 量程比大，达1：20， 满量程流速范围可0.5m/s10m/s范围自由选定
差压液位变送器双（法兰液位计）
利用对测量介质的两点之间由于存 在液位高度所产生的压差进行测量 的变送器仪表。和测量阻力表几乎 一样，只不过压差范围要小。 双法兰属于一种特殊的差压变送器。
压力变送器的工作原理如下：
四、流量及检测仪表
流量是表征生产过程中所传送物料数量的数。 一般分为重量流量和体积流量KG/h、M3/h A、孔板：前后差压与流量成正比 。 B、质量流量计：克利奥里力原理，测量精度高， 用于交接。 C、电磁流量计：法拉第电磁感应原理。
双金属温度计(精)
3.3 热电偶温度计 利用不同导体间 的“热电效应”现象 制成的，具有结构简 单、制作方便、测量 范围宽、应用范围广、 准确度高、热惯性小 等优点。且能直接输 出电信号，便于信号 的传输、自动记录和 自动控制。
一、热电偶的工作原理
两种不同的导体或半导体材料A和B组成闭 合回路，如果A和B所组成回路的两个接合 点处的温度不相同，则回路中就有电流产生， 说明回路中有电动势存在，这种现象叫做热 电效应。也称为塞贝克效应。由此效应所产 生的电动势，通常称为热电势。 E AB (T , T0 )
0.235
0.950 1.785 2.692 3.645 4.632 5.648 6.699 7.782 8.899 10.048
0.299
1.029 1.873 2.786 3.743 4.732 5.751 6.805 7.892 9.012 10.165
0.365
1.109 1.962 2.880 3.840 4.832 5.855 6.913 8.003 9.126 10.282
常用热电偶 铂铑10—铂热电偶;分度号S 正极是铂铑合金，其成分为铂90%与铑10% 负极由纯铂制成。 长时间可在0～1300℃之间工作 短时间测量可达到1600℃ 常用金属丝的直径为0.35～0.5mm。 优点:复现性好，精度高。一般可用于精密测量或作为国 际温标中的基准热电偶。物理化学性能稳定，适于在氧化 或中性气氛介质中使用。 缺点是热电势弱，灵敏度较低，价格昂贵，在高温还原 介质中容易被侵蚀和污染而变质。
二、液体膨胀式温度计 一种液体的体积为V，由于它的温度变化所引起的体积变化可以 用下式表示：
V VT
这种利用液体体积随温度升高而膨胀的原 理制成的温度计称为液体膨胀式温度计。 最常用的就是玻璃管液体温度计。 玻璃管液体温度计液体工质与测温范围
石化四厂化工仪表基础培训(温度计)
双金属温度计的工作原理及结构
双金属温度计中的感温元件是用两片线膨胀系数不同的金 属片叠焊在一起制成的。双金属片受热后由于两金属片的 膨胀长度不同而产生弯曲。温度越高产生的线膨胀长度差 越大，因而引起弯曲的角度就越大。双金属温度计就是按 这一原理制成的。 工业用双金属温度计的外形和结构如图2-2-5所示。其中 双金属片制成的螺旋形感温元件一端固定，另一端（自由 端）连接在芯轴上。当温度变化时，螺旋的自由端旋转， 并带动固定在芯轴上的指针转动，指示出温度的数值。由 于将双金属片制成螺旋管状，则大大提高了仪表的灵敏度 。这种温度计主要优点是结构简单、耐振动、耐冲击、使 用方便、维修容易、价格便宜，在某些场合可以替代工业 用玻璃温度计。
双金属温度计的应用及选型
安装固定形式：
可动外螺纹管接头
双金属温度计的应用及选型
可动内螺纹管接头
双金属温度计的应用及选型
固定螺纹管接头
双金属温度计的应用及选型
卡套螺纹接头
双金属温度计的应用及选型
卡套法兰接头
双金属温度计的应用及选型
固定法兰
双金属温度计的应用及选型
选型须知：请提供型号、表盘直径、精度等级、安装固定形式、 测温范围、保护管材质及直径、长度或插入深度。 选型举例：精度等级：1.5 ； 防护等级:IP65； 表头规格：万向 φ100 ；壳体：304SS 保护套管 内护管:φ8 材质: 304SS 外护管:φ20×4 材质:316SS 过程连接 内连接：可动外螺纹M27×2 外连接：ANSI B16.5 1-1/2" CL300 RF 材质：316SS
谢谢！
双金属温度计的应用及选型
标度盘公称直径：60，100，150 精度等级：（1.0），1.5 热响应时间：≤40S 防护等级：IP55 角度调整误差：角度调整误差应不超过其量程的1.0%
双金属温度计 知识
原理：双金属温度计的工作原理是利用二种不同温度膨胀系数的金属，为提高测温灵敏度，通常将金属片制成螺旋卷形状，当多层金属片的温度改变时，各层金属膨胀或收缩量不等，使得螺旋卷卷起或松开。
由于螺旋卷的一端固定而另一端和一可以自由转动的指针相连，因此，当双金属片感受到温度变化时，指针即可在一圆形分度标尺上指示出温度来。
这种仪表的测温范围是50~650℃，允许误差均为标尺两程的1%左右。
安装固定形式：为了适应实际生产的需要，双金属温度计具有不同的安装固定形式：可动外螺纹管接头、可动内螺纹管接头、固定螺纹接头、卡套螺纹接头、卡套法兰接头和固定法兰。
选型须知在选用双金属温度计时要充分考虑实际应用环境和要求，如表盘直径、精度等级、安装固定方式、被测介质种类及环境危险性等。
除此之外，还要重视性价比和维护工作量等因素。
此外，双金属温度计在运输、安装、使用过程中，应避免碰撞温度探杆，为保证测量的准确性，探杆擦入被测介质的长度应不小于探杆长度的2/3，安装时禁止扭动仪表外壳。
安装要求对双金属温度计的安装，应注意有利于测温准确，安全可考及维修方便，而且不影响设备运行和生产操作，要满足以上要求，在选择对热电阻的安装部位和插入深度时要注意以下几点：（1）为了使热电阻的测量端与被测介质之间有充分的热交换，应合理选择测点位置，尽量避免在阀门，弯头及管道和设备的死角附近装设热电阻。
双金属温度计（2）带有保护套管的热电阻有传热和散热损失，为了减少测量误差，热电偶和热电阻应该有足够的插入深度：a、对于测量管道中心流体温度的热电阻，一般都应将其测量端插入到管道中心处(垂直安装或倾斜安装)。
如被测流体的管道直径是200毫米，那热电阻插入深度应选择100毫米；b、对于高温高压和高速流体的温度测量(如主蒸汽温度)，为了减小保护套对流体的阻力和防止保护套在流体作用下发生断裂，可采取保护管浅插方式或采用热套式热电阻。
浅插式的热电阻保护套管，其插入主蒸汽管道的深度应不小于75mm；热套式热电阻的标准插入深度为100mm；c、假如需要测量是烟道内烟气的温度，尽管烟道直径为4m，热电阻插入深度1 m即可；d、当测量原件插入深度超过1m时，应尽可能垂直安装，或加装支撑架和保护套管。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
工业双金属温度计中华人民共和国专业标准UDC工业双金属温度计 ZB N11 008—88Industrial bimetallic thermometers1主题内容与适用范围本标准规定了工业双金属温度计（以下简称温度计）的术语及定义、产品分类、技术要求、试验方法、检验规则、标志、包装等。
本标准适用于由双金属元件和护套组成温度检测元件，具有圆形标度盘，以及测量范围为-80～+500℃的温度计。
2 引用标准ZBY 002 仪器仪表运输、运输贮存基本环境条件及试验方法ZBY003 仪表仪表包装技术条件ZBY120 工业自动化仪表工作条件——温度、湿度和大气压力ZBY122 工业自动化仪表指针指示部分的基本型式、尺寸及指针的一般技术要求ZBY123 工业自动化仪表标度的一般规定ZBY247 工业自动化仪表术语3 术语及定义本标准除采用ZB Y247外，还有以下术语及定义适用于本标准。
3.1 角型（angle form）检测元件轴线与标度盘平面垂直的型式，亦称轴向型。
3.2 直型（straight form）检测元件轴线与标度盘平面平行的型式，亦称径向型。
3.3 插入长度（insertion length）从检测元件下端至安装连接接合面或锥螺纹下端的长度（见附录A图A1～A4中L）。
3.4置入长度（immersion on length）从检测元件下端算起，检测元件处于被测介质中的长度。
4 产品分类和基本参数4.1 型式温度计按指示装置与检测元件连接方式不同分为下列二种型式；a．角型（见图1）；图1 图2机械电子工业部1988-06-12批准 1989-01-01实施4.2 标度盘公称直径温度计的标度盘公称直径为60，100，150mm4.3 测量范围温度计的测量范围应符合表1的规定。
表 1测量范围-80 ～ +40-40 ～ +800 ～ 500 ～ 1000 ～ 1500 ～ 2000 ～ 3000 ～ 4000 ～ 5004.4 精确度等级温度计的精确度等级为1，1.5，（2.5）。
注：括号内的精确度等级不推荐采用。
4.5 检测元件直径及安装螺纹检测元件直径及安装螺纹应符合表2规定。
表 2 mm4.6 插入长度温度计的插入长度为75，100，150，200，250，300，400，500mm。
注：插入长度大于500mm的，由制造厂与用方商定。
4.7 护套的公称压力温度计护套的公称压力应从1.0，1.6，2.5，4.0，6.4MPa系列中选取。
4.8 安装连接方式温度计的安装连接方式分为下列四种（见附录A）；a. 可调管接头；b.管接头（外螺纹）；c.管接头（内螺纹）；d. 固定螺纹。
4.9 指示调整机构温度计按指示装置有无指示调整机构分为下列三种：a. 无指示调整机构；b.外部指示调整机构；c.内部指示调整机构。
5 技术要求5.1 正常工作条件温度计的正常工作条件应符合表3规定。
表3注：特殊的工作条件，由制造厂与用户商定。
5.2 外观、结构及装配质量温度计的外观、结构及装配质量应符合下列要求：a.温度计各零部件不得有锈蚀，保护层应牢固、均匀和光洁；b. 温度计表面的玻璃或其他透明材料应保持透明，不得有妨碍正确读数的缺陷；c. 温度计的型式、基本参数及尺寸（尺寸公差按制造厂有关规定）应符合4章的规定；d.温度计的指针和标度盘应符合ZBY122和ZBY123的规定；指针长度（指针的回转中心到指示尖端的长度）应符合表4规定；指针指示部分与标度盘平面间的距离应不大于5mm；圆形标度为270°～ 300°的部分圆形；指针、标度盘及标度和标志应不变色和褪色。
表 4 mm5.3 基本误差限温度计的基本误差限应符合表5规定。
表 55.4 回差温度计的回差应不大于基本误差限的绝对值。
5.5 重复性温度计的重复性应不大于基本误差限绝对值的二分之一。
5.6 热稳定性温度计的检测元件在测量上限保持表6规定的时间后，仍应符合5.3条的要求。
表 65.7 时间常数温度计的时间常数应不大于40s。
5.8 耐振性温度计应能承受频率为25Hz，位移幅值为0.6mm，振动波形为正弦波，总计24h的耐振性试验。
试验后，渴度计仍应符合5.3条的规定，且无机械损坏。
5.9 位置影响温度计从参比工作位置向前、后、左、右倾斜90°时造成的示值变化应不大于基本误差限的绝对值。
5.10 耐压温度计的护套应能承受1.5倍公称压力的耐压试验，不出现损坏和渗漏。
5.11 运输、运输贮存基本环境条件带出厂包装的温度计应能承受按ZBY002规定的高温（+55℃）、低温（-40℃）、连续冲击（加速度：98m/s2，脉冲持续时间：11ms）和自由跌落（高度：250mm）试验。
试验后仍应符合5.2、5.3、5.4和5.5条的规定。
6 试验方法6.1 外观、结构及装配质量检查按5.2条的要求用目检法和相应的工具进行检查。
6.2 基本误差限试验6.2.1 试验条件a.环境温度为15～35℃，相对温度为45%～75%，大气压力为86kPa～106kPa；b. 温度计的置入长度应符合产品使用说明书的要求；c.无颠震和振动。
6.2.2 试验设备和标准仪表试验设备为恒温槽，标准仪表为标准温度计。
测量恒温槽温度时，所采用的测量方法的极限误差应不大于被试温度计基本误差限的四分之一。
6.2.3 试验点每台温度计的试验点不得少于4个，且应均匀分布在测量范围内的长标度线上（包括测量上限、下限和0℃）。
6.2.4 试验要求将被试温度计的检测元件与标准温度计插在恒温槽中，恒温槽温度应稳定在规定的试验点温度，由标准温度计读数，然后读取被试温度计的示值。
被试温度计与标准温度计示值的差值，即为温度计在该试验点的基本误差。
应沿正反行程在各试验点至少各试验一次，每次试验的结果均应符合5.3条的规定。
6.3 回差试验回差试验采用与基本误差限试验相同的试验条件、试验设备、标准仪表、试验点（除被测量上限和下限外）和方法，并与基本误差限试验同时进行。
在每一试验点正、反行程的示值的差值，即为温度计的回差，它应符合5.4条的规定。
6.4 重复性试验重复性试验采用与基本误差限试验相同的试验条件、试验设备、标准仪表和试验点。
应沿同一行程（正行程或反行程）在每个试验点至少读取三次的示值。
沿同一行程在每个试验点诸示值间的最大差值即为温度计的重复性，它应符合5.5条的规定。
同时，仍应符合5.3、5.4条的规定。
6.5 热稳定性试验温度计的检测元件插入恒温装置中，在测量上限保持表6规定的时间。
试验时，恒温装置的温度表化应不大于±2℃。
试验后，温度计仍应符合5.6条的规定。
6.6 时间常数试验温度计的检测元件处于是温度较低的介质中，待示值稳定后迅速移入处于另一温度较高的恒温槽内（前一种介质的温度与恒温槽的温度之差大于温度计量程的50%，以形成温度阶跃），同时启动秒表，当温度计示值的变化达到温度之差（阶跃值）的63.2%时，嵌停秒表。
秒表所记下的时间即为时间常数，它应符合5.7条的规定。
6.7 耐振性试验将温度计安装在振动台上。
温度计的标度盘应与重力加速度向平行。
然后经受符合5.8条规定的铅垂方向振动。
6.8 位置影响试验将在室温条件下的温度计从参比工作位置前、后、左、右各倾斜90°，然后测量由此产生的示值变化。
6.9 耐压试验温度计护套的耐压试验应在室温条件下用水进行外压试验，试验压力为公称压力的1.5倍，试验时间为1min。
试验过程中，护套应不损坏和渗漏。
6.10 运输、运输贮存基本环境条件试验将带出厂包装的温度计按ZBY002和5.11条的规定进行高温、低温、连续冲击和自由跌落试验。
7 检验规则7.1 出厂检验每台温度计均应按5.2、5.3条的要求和6.1、6.2条的试验方法进行出厂检验。
经出厂检验合格的温度计方能出厂，并应附有合格证。
7.2 型式检验温度计有下列情况之一，应进行型式检验：a.新产品试制或老产品转厂生产时；b.正式生产后，如结构、材料、工艺有较大改变，可能影响产品性能时；c. 正常生产时，定期或积累一定产量后，应周期性进行一次检验；d.产品长期停产后，恢复生产时；e.出厂检验结果与上次型式检验有较大差异时；f. 国家质量监督机构提出进行型式检验的要求时。
8 标志、包装8.1 标志温度计的标度盘上应有以下标志：a. 制造厂名或厂标；b.产品名称；c.产品型号；d.测量单位符号“℃”；e.精确度等级；f. 产品编号与制造年月。
8.2 包装温度计的包装应符合ZBY003的规定。
附录 A安装连接方式实例（参考件）A.1 可调管接头如图1所示图A2A.3 管接头（内螺纹）如图A3所示图中的“所示“二字不要了参照第91页中图A4附加说明：本标准由上海工业自动化仪表研究所提出并归口。
本标准由上海工业自动化仪表研究所负责起草。
本标准委托上海工业自动化仪表研究所负责解释。
自1989年起原标准JB1798工业双金属温度计型式、基本参数及尺寸和JB1996工业双金属温度计技术条件作废。
