《热工仪表检测与维护》课程教学大纲制定：安英会适用时间：2012年6月~2015年6月适用专业：生产过程自动化技术专业广西电力职业技术学院一、课程基本信息二、专业基本信息与课程体系广西电力职业技术学院生产过程自动化技术专业是首批广西高等学校“特色专业及课程一体化建设项目”支持的特色专业之一，也是全国十二五重点建设的1000个“中央财政支持高等职业学校专业建设项目”支持的特色专业之一。
本专业培养火力发电厂、核电站、电力检修公司，以及化工、有色金属、冶金、造纸、水泥、制糖等行业的大中型企业自备热电站，从事热力生产过程检测仪表、自动控制装置、管线、阀门的安装、维护、检修，热力过程控制系统的投运、维护、管理和系统集成及组态调试，常用电气控制设备的安装、维护、检修等方面的工艺及技术管理工作，以及相关企业生产过程的运行管理等方面的高素质技能型人才。
职业工种包括：自动化仪表维护维修、自动化设备及系统调试与维护、维修电工、热力设备运行操作等。
本专业的核心技能为：维修电工、自动化仪表维护维修、自动化设备维护与维修、热力设备运行、热工控制系统维护与分析五个方向。
专业实施核心技术一体化的专业建设与规划思想，所有的核心技术课程均采取理实一体的教学模式，所有的核心技术课程我们采用了任务驱动或者项目驱动的授课模式，并且以产品为导向，生产型实践为训练方式，在维修电工、自动化仪表维护维修、自动化设备维护与维修等方向均设计了能应用于生产实际的产品制造项目，拉近了教学与生产的距离。
以下为本专业表格式的专业核心课程体系。
三、教学大纲（一）总体目标与任务《热工仪表检测与维护》是以培养能从事热工仪表检测与维护的高技能人才为目标，满足电厂以及厂矿企业热力生产车间热工仪表运行及维护岗位需求而设置的一门专业理论课程。
通过本门课程的典型项目学习，学生能掌握2-3种国内外知名品牌的热工仪表品牌、产品性能以及技术规格参数，熟悉常用热工测量仪表（温度、压力、流量、物位、成分分析以及转速、位移、振动、膨胀等机械量）的测量原理及各类仪表的特性。
温度计工作原理教案一、教学目标1.知识目标：了解温度计的工作原理，学生能够描述不同种类的温度计原理及其应用。
2.技能目标：学生能够选用合适的温度计测量温度。
3.情感标：培养学生的实验探究能力，提高学生对温度计工作原理的兴趣和探求精神。
二、教学重点探究温度计的工作原理及应用。
三、教学难点将温度计工作原理应用于实际问题中，实现温度测量。
四、教学方法1.创设情境：通过实际问题引起学生的思考和探究。
2.合作探究：分组协作完成实验，模拟温度计的测量过程。
3.演练练习：在学习温度计的原理后进行实验操作。
五、教学内容及教学过程1.温度计的种类及原理介绍。
温度计是可以测量物体温度的仪器，根据其原理不同可以分为接触式温度计和非接触式温度计。
（1）接触式温度计接触式温度计是将温度计的感温元件与被测体接触，由于热传导原理的作用，感温元件所受到的热量就与被测体温度成正比。
接触式温度计的感温元件种类很多，包括金属感温元件、热敏电阻、热电偶等。
（2）非接触式温度计与接触式温度计不同，非接触式温度计可以在不接触被测物体的情况下测量其表面温度。
常见的非接触式温度计有红外线温度计和光学温度计。
2.实验探究温度计原理将不同种类的温度计分给不同组，通过实验探究其原理。
每组以金属感温元件为例，使用实验仪器模拟起草记录金属感温元件温度变化曲线，让学生通过模拟实验的方式，理解温度计的原理。
3.小结总结通过实验探究，学生对温度计构成及原理有进一步的了解。
在课堂的小结环节中，教师可让学生自主探究一些实际情景，帮助学生掌握如何选用合适的温度计测量不同温度范围的物体。
六、教学评价通过实验探究以及课堂小结，教师可以对温度计工作原理探究的学生掌握程度进行评价。
教师也可以准备一些相应的评价工具，例如问题解决评价工具，实验操作记录表等，根据学生的表现给予相应的评分。
温度监测仪表的原理与应用1. 介绍温度监测仪表是一种用于测量和显示温度的设备，广泛应用于各个行业和领域。
它采用不同的原理和技术来实现温度的测量和监测，以满足各种应用的需求。
本文将介绍温度监测仪表常用的原理和应用。
2. 温度测量原理温度监测仪表使用不同的原理来测量温度，以下是一些常见的温度测量原理：2.1 热敏电阻测温原理热敏电阻是一种电阻随温度变化的器件，温度升高时电阻值减小，反之电阻值增大。
热敏电阻常用的材料有铂、镍、铜等。
温度监测仪表使用热敏电阻来测量温度，通过测量热敏电阻的电阻值来确定温度。

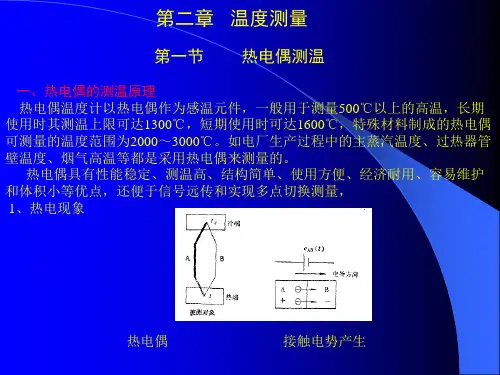

2.2 热电偶测温原理热电偶是由两种不同金属组成的电偶极，当两端温度不同时，产生热电势。
热电偶测温原理是基于热电势与温度之间的关系。
温度监测仪表通过测量热电偶的热电势来确定温度。
2.3 红外测温原理红外测温是利用物体本身的红外辐射来测量其表面温度的原理。
温度监测仪表使用红外传感器来接收和转换物体的红外辐射，通过计算红外辐射的强度和频率来确定温度。
2.4 热电阻测温原理热电阻是一种电阻随温度变化的器件，其电阻随温度呈线性变化。
温度监测仪表使用热电阻来测量温度，通过测量热电阻的电阻值来确定温度。
3. 温度监测仪表的应用温度监测仪表在各个行业和领域都有广泛的应用，以下是一些常见的应用场景：3.1 工业自动化在工业领域，温度监测仪表广泛应用于各种自动化设备中，如锅炉、炉温控制系统、化工生产过程中的温度监测等。
通过监测和控制温度，可以确保工业生产过程的稳定性和安全性。
3.2 环境监测温度监测仪表在环境监测中起着重要作用，可以用于监测室内外温度，以及地表温度、水温等。
这些数据对于气候研究、气象预测和环境保护等方面都有重要意义。
3.3 医疗行业在医疗行业中，温度监测仪表用于测量人体的体温、环境温度等。
它在医院、实验室和家庭中都有广泛的应用，可以帮助医生和护士监测患者的体温，及时识别异常情况。
3.4 农业领域在农业领域，温度监测仪表可以用于监测土壤温度、养殖环境温度等。
八大温度仪表工作原理及安装注意事项一、双金属温度计工作原理：双金属温度计的工作原理是利用二种不同温度膨胀系数的金属，为提高测温灵敏度，通常将金属片制成螺旋卷形状，当多层金属片的温度改变时，各层金属膨胀或收缩量不等，使得螺旋卷卷起或松开。
由于螺旋卷的一端固定而另一端和一可以自由转动的指针相连，因此，当双金属片感受到温度变化时，指针即可在一圆形分度标尺上指示出温度来。
这种仪表的测温范围一般在-80℃～+500℃间，允许误差均为标尺量程的1.5%左右。
分类：普通双金属温度计、耐震型双金属温度计、电节点双金属温度计。
按双金属温度计指针盘与保护管的连接方向可以把双金属温度计分成轴向型、径向型、135°向型和万向型四种。
①轴向型双金属温度计：指针盘与保护管垂直连接。
②径向型双金属温度计：指针盘与保护管平行连接。
③135°向型双金属温度计：指针盘与保护管成135°连接。
④万向型双金属温度计：指针盘与保护管连接角度可任意调整。
选型与使用：在选用双金属温度计时要充分考虑实际应用环境和要求，如表盘直径、精度等级、安装固定方式、被测介质种类及环境危险性等。
除此之外，还要重视性价比和维护工作量等因素。
此外，双金属温度计在使用过程中应注意以下几点：A、双金属温度计保护管浸入被测介质中长度必须大于感温元件的长度，一般浸入长度大于100mm,0-50℃量程的浸入长度大于150mm，以保证测量的准确性。
B、各类双金属温度计不宜用于测量敞开容器内介质的温度，带电接点温度计不宜在工作震动较大的场合的控制回路中使用。
C、双金属温度计在保管、使用安装及运输中，应避免碰撞保护管，切勿使保护管弯曲变型及将表当扳手使用。
D、温度计在正常使用的情况下应予定期检验。
一般以每隔六个月为宜。
电接点温度计不允许在强烈震动下工作，以免影响接点的可靠性。
E、仪表经常工作的温度最好能在刻度范围的1/3～2/3处。
二、压力式温度计工作原理：压力式温度计的原理是基于密闭测温系统内蒸发液体的饱和蒸气压力和温度之间的变化关系，而进行温度测量的。

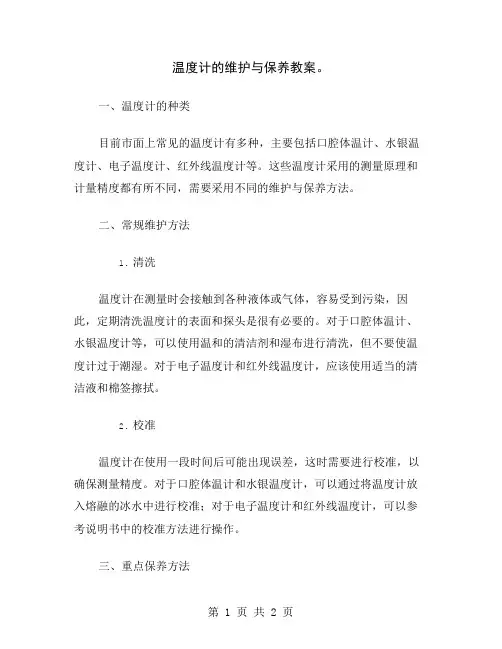

温度计的维护与保养教案。
一、温度计的种类目前市面上常见的温度计有多种，主要包括口腔体温计、水银温度计、电子温度计、红外线温度计等。
这些温度计采用的测量原理和计量精度都有所不同，需要采用不同的维护与保养方法。
二、常规维护方法1.清洗温度计在测量时会接触到各种液体或气体，容易受到污染，因此，定期清洗温度计的表面和探头是很有必要的。
对于口腔体温计、水银温度计等，可以使用温和的清洁剂和湿布进行清洗，但不要使温度计过于潮湿。
对于电子温度计和红外线温度计，应该使用适当的清洁液和棉签擦拭。
2.校准温度计在使用一段时间后可能出现误差，这时需要进行校准，以确保测量精度。
对于口腔体温计和水银温度计，可以通过将温度计放入熔融的冰水中进行校准；对于电子温度计和红外线温度计，可以参考说明书中的校准方法进行操作。
三、重点保养方法1.水银温度计的保养水银温度计是一种精密仪器，在使用过程中需要特别注意保养。
在使用前应该检查温度计是否有损坏或裂纹，并确保金属托盘的平整性。
使用过程中应该避免猛摔或碰撞，并及时清洁温度计的表面和探头。
如果温度计的温度范围发生变化或出现其他异常情况，应该及时更换。
2.红外线温度计的保养红外线温度计是一种近年来普及的新型温度计，需要特别注意保养。
在使用前应该检查温度计是否符合使用要求，并严格按照说明书中的操作方法进行使用。
使用过程中应该避免把温度计从高温环境直接带进低温环境，以免对设备造成损害。
同时，使用时要注意不要对红外线发射口进行损坏或弄脏。
温度计的维护与保养对于保证测量精度和延长设备寿命非常重要。
各种温度计的保养方法略有不同，但都需要注意细节，谨慎操作。
只有经过正确的维护和保养，温度计才能保持良好的性能和长久的使用寿命。
温度计是日常生活和工作中比较常用的一种仪器，它可以测量不同物体的温度，保障我们的生活和工作。
仪器是工作的产物，使用过程中必然会出现一些毛病，所以及时地维护和保养温度计是必要的，下面就为大家介绍一下关于温度计的维护和保养教案。
一、温度计的分类在维护和保养温度计之前，我们需要了解温度计的分类，仅掌握它们的特点和使用方法，才能为维护和保养提供帮助。
常见的温度计主要有玻璃温度计、金属温度计、电子温度计和红外线温度计等。
1.玻璃温度计：以玻璃为制造材料，包括水银玻璃温度计、带充液玻璃温度计、液压式玻璃温度计以及真空式温度计。
多用于实验室、工业、医疗等领域，是最为常见的一种温度计。
2.金属温度计：以金属为制造材料，一般包括热电偶、铂电阻温度计、热敏电阻、热电阻等。
适用于高温、冷冻、微温和高精度等环境。
3.电子温度计：利用半导体材料作为传感器，通过变化的电阻或其他物理特性来测量温度，具有快速反应、可靠性高的特点，常见的有数字式温度计、红外线温度计等。
4.红外线温度计：利用物体对红外线的反射、透过和辐射来测量温度。
适用于测量无法接触的高温体或常见体表温度。
二、温度计的日常维护1.玻璃温度计的保养：（1）定期检查温度计的量程、指示误差及作用温度带。
（2）使用前必须检查温度计是否损坏，如发现裂纹、损毁等现象应及时更换。
（3）测量完后，应将温度计和使用的储存设备清洗干净，放在通风、干燥之处以免完全失效。
（4）保持温度计的清洁干净，并保证其不会受到外界的振动和震动，以免影响测量的精度。
（5）使用普通液体温度计前，温度计要用酒精或水将液体和玻璃内表面温度升至37℃以上，否则会影响测量的准确性。
2.电子温度计的维护：（1）定期检查电子温度计的电池电量是否充足，如电量不足应及时更换。
（2）如果电子温度计内部出现故障或出现高温导致出现异常，应及时联系专业人员进行维修。
（3）使用前先查看说明书，进行正确的操作，否则可能会影响测量的准确性。
