发电机并网及装置介绍

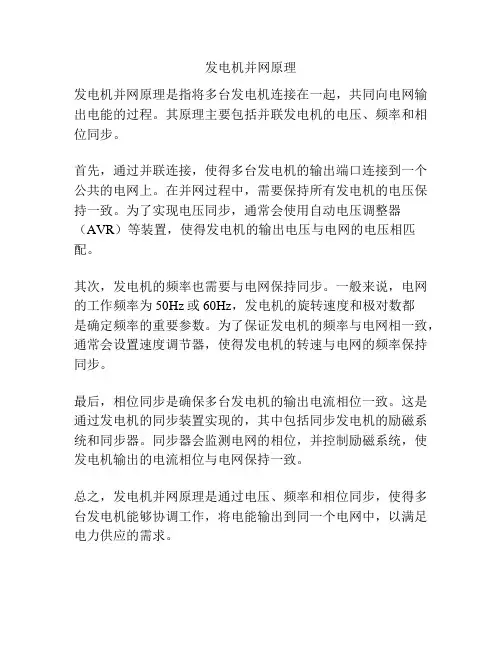

发电机并网原理
发电机并网原理是指将多台发电机连接在一起，共同向电网输出电能的过程。

其原理主要包括并联发电机的电压、频率和相位同步。

首先，通过并联连接，使得多台发电机的输出端口连接到一个公共的电网上。

在并网过程中，需要保持所有发电机的电压保持一致。

为了实现电压同步，通常会使用自动电压调整器（AVR）等装置，使得发电机的输出电压与电网的电压相匹配。

其次，发电机的频率也需要与电网保持同步。

一般来说，电网的工作频率为50Hz或60Hz，发电机的旋转速度和极对数都
是确定频率的重要参数。

为了保证发电机的频率与电网相一致，通常会设置速度调节器，使得发电机的转速与电网的频率保持同步。

最后，相位同步是确保多台发电机的输出电流相位一致。

这是通过发电机的同步装置实现的，其中包括同步发电机的励磁系统和同步器。

同步器会监测电网的相位，并控制励磁系统，使发电机输出的电流相位与电网保持一致。

总之，发电机并网原理是通过电压、频率和相位同步，使得多台发电机能够协调工作，将电能输出到同一个电网中，以满足电力供应的需求。

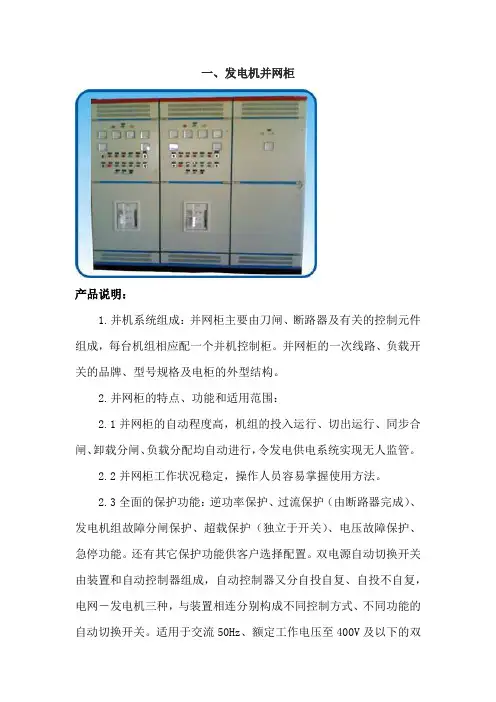

一、发电机并网柜产品说明：1.并机系统组成：并网柜主要由刀闸、断路器及有关的控制元件组成，每台机组相应配一个并机控制柜。

并网柜的一次线路、负载开关的品牌、型号规格及电柜的外型结构。

2.并网柜的特点、功能和适用范围：2.1并网柜的自动程度高，机组的投入运行、切出运行、同步合闸、卸载分闸、负载分配均自动进行，令发电供电系统实现无人监管。

2.2并网柜工作状况稳定，操作人员容易掌握使用方法。

2.3全面的保护功能：逆功率保护、过流保护（由断路器完成）、发电机组故障分闸保护、超载保护（独立于开关）、电压故障保护、急停功能。

还有其它保护功能供客户选择配置。

双电源自动切换开关由装置和自动控制器组成，自动控制器又分自投自复、自投不自复，电网－发电机三种，与装置相连分别构成不同控制方式、不同功能的自动切换开关。

适用于交流50Hz、额定工作电压至400V及以下的双电源供电系统。

本开关带有电气联锁和机械联锁双重保护，同时具有三相电源中任意一相以上出现过电压、欠电压，包括电路中的过流保护及短路保护功能。

广泛用于高层建筑、医院、商场、银行、化工、军事设施等重要的供电场所ATS转换开关柜用于两路市电的转换.ATS转换开关柜实时监测两路市电的供电质量（此时控制器可分别设置为三种工作模式：一路主用、二路主用、无主用），一路或者二路主用时即自投自复），当主用线路断电或供电质量不能满足负载要求时，控制系统自动将负载转换到备用电源供电。

当主用线路恢复正常时，控制系统自动将负载转换到主用线路供电。

无主用时（即自投不自复），当一路市电断电或者供电质量不能满足负载要求时，控制系统自动将负载转换到二路市电供电，只有当二路市电断电或者供电质量不能满足负载要求时，控制系统才会将负载转换到一路市电供电。

ATS转换开关柜用于市电和发电机组的转换ATS转换开关柜实时监测市电供电质量，当市电断电或者供电质量不能满足负载要求时，控制系统自动发出起动发电机组信号，并将负载转换到发电机组供电。

发电机并网方案1. 简介发电机并网方案是指将独立发电机连接到电网系统中，实现两者之间的相互衔接和共享电能的方案。

本文将介绍发电机并网的基本原理、常用的发电机并网方案，以及在实际应用中可能遇到的问题和解决方法。

2. 发电机并网的基本原理发电机并网的基本原理是通过控制发电机的电压、频率和功率因数，使其与电网系统保持同步，并实现电能的双向传输。

主要包括以下几个方面：2.1 发电机同步与调节在并网过程中，首先需要将发电机同步到电网系统的频率和电压水平。

通过调节发电机的励磁电流和转速，使其与电网系统保持同步，即频率和相位匹配。

同时，还需要调节发电机的电压，使其与电网系统的电压水平保持一致。

2.2 功率控制与功率因数调节发电机并网时需要控制发电机的输出功率，使其满足电网系统的需求，并与电网系统之间实现有功功率的平衡。

此外，还需要根据电网系统的要求，调节发电机的功率因数，即改变发电机的无功功率输出，以提高系统的功率因数。

2.3 保护与安全在发电机并网过程中，需要对发电机和电网系统进行保护，以防止电网过载、过电压、过频等问题。

在发生故障时，还需要实现快速的断开并网，以避免对发电机和电网系统造成不可逆的损坏。

3. 常用的发电机并网方案目前，常用的发电机并网方案主要包括并联运行、无功补偿以及电网侧控制等方式。

3.1 并联运行并联运行是指将发电机与电网系统直接连接，通过并联运行，实现共享电能。

此方案具有结构简单、成本较低等优点，适用于小型发电机组，并且要求发电机的负荷特性与电网系统的负荷需求相匹配。

3.2 无功补偿无功补偿是通过控制发电机的励磁电流，调节发电机的无功功率输出，以实现对电网系统的功率因数补偿。

通过无功补偿，可以提高系统的功率因数，减少无功功率的流动，提高电网系统的稳定性。

3.3 电网侧控制电网侧控制是通过在电网系统侧设置控制装置，对发电机进行监测和控制。

通过对电网侧控制装置的调节，可以实现对发电机输出功率和功率因数的调整，确保发电机与电网系统之间的匹配和协调。

发电机并网
发电机并网指将发电机连接至电力系统的过程。

当发电机并网时，其生成的电能将投入到电力系统供应电力。

发电机并网有以下几个步骤：
1. 检查发电机：首先要确保发电机的工作状态良好。

检查发电机的运行情况、接地情况和防护装置等是否正常，并确保发电机的电气参数与电力系统符合要求。

2. 调整发电机参数：根据电力系统的要求，调整发电机的电气参数，包括电压、频率和功率因数等。

3. 连接发电机至电力系统：将发电机的输出端通过变压器或开关设备连接至电力系统。

在连接过程中，需要确保发电机的相序和电压相同，并保持稳定的相角差。

4. 实施并网操作：在连接发电机至电力系统后，需要进行
一系列的并网操作。

这些操作包括调整发电机的励磁电流、同步发电机与电力系统的频率和相角、逐步提供发电机的
有功和无功功率，并确保发电机与电力系统的电气参数稳定。

5. 运行监控：一旦发电机并网成功，需要对发电机以及与
电力系统的连接进行持续的监控。

监控内容包括发电机的
功率输出、电流和电压波形、发电机与电力系统的频率和
相角等。

发电机并网是一个复杂的过程，需要专业的设备和人员进
行操作，并需要符合电力系统的相关标准和规范。

正确地
进行发电机并网操作能够确保发电机的安全稳定运行，并
将其生成的电能有效地供应给电力系统。

柴油发电机组并网方案1. 引言柴油发电机组是一种常见的备用电源设备，主要用于供电不稳定或没有电网覆盖的地区。

然而，随着能源利用效率的提高和环境保护意识的增强，越来越多的人开始探索柴油发电机组与电网的并网方案，以实现能源的高效利用和减少对环境的影响。

本文将介绍柴油发电机组并网方案的原理、关键技术和应用场景，以供读者参考。

2. 柴油发电机组与电网的并网原理柴油发电机组与电网的并网是指将柴油发电机组输出的电能与电网相连接，并实现双向能量交换的过程。

其主要原理如下：•同步并联：柴油发电机组的输出电压、频率和相位需要与电网保持一致，才能实现并网。

因此，在并网过程中，需要通过控制柴油发电机组的调速系统和电压调整系统，使其与电网保持同步运行。

•功率调整：柴油发电机组与电网并网后，根据电网的负荷需求调整出力。

通过控制柴油发电机组的燃油供给系统和发电机的励磁系统，可以实现对柴油发电机组的功率调整。

•保护机制：柴油发电机组与电网并网时，需要具备一定的保护机制，以应对电网故障或柴油发电机组故障。

常见的保护机制包括过电压、欠电压、过频率、欠频率等保护。

3. 柴油发电机组并网方案的关键技术为了实现柴油发电机组与电网的高效并网，需要掌握以下关键技术：•自动同步技术：自动同步技术是保证柴油发电机组与电网同步并网的关键技术之一。

通过自动同步装置，可以实现柴油发电机组与电网的快速、准确的同步。

•功率调整技术：柴油发电机组与电网并网后，需要根据电网负荷的变化调整功率输出。

功率调整技术可以根据电网的需求及时响应并调整柴油发电机组的出力。

•保护装置技术：柴油发电机组与电网并网时，需要具备相应的保护装置，以保证并网过程的安全。

常见的保护装置包括过电压保护、欠电压保护、过频保护、欠频保护等。

•通信技术：柴油发电机组与电网的并网需要实现双向能量交换和信息交互，通信技术在其中起到关键作用。

常见的通信技术包括以太网、Modbus通信协议等。

4. 柴油发电机组并网方案的应用场景柴油发电机组并网方案在以下场景中得到了广泛应用：•微电网系统：柴油发电机组与电网的并网方案可以用于微电网系统中，通过柴油发电机组的并网，实现电网负荷的平衡，提高电网的稳定性和可靠性。

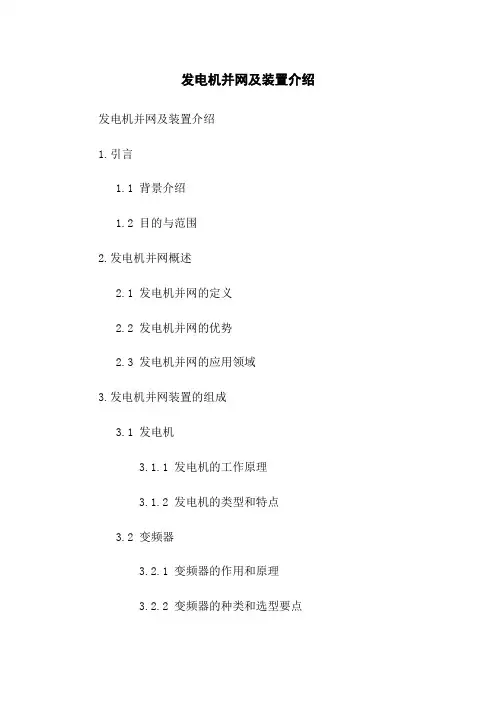

发电机并网及装置介绍发电机并网及装置介绍1.引言1.1 背景介绍1.2 目的与范围2.发电机并网概述2.1 发电机并网的定义2.2 发电机并网的优势2.3 发电机并网的应用领域3.发电机并网装置的组成3.1 发电机3.1.1 发电机的工作原理3.1.2 发电机的类型和特点3.2 变频器3.2.1 变频器的作用和原理3.2.2 变频器的种类和选型要点3.3 并网装置3.3.1 并网装置的功能3.3.2 并网装置的构成要素3.3.3 并网装置的工作原理4.发电机并网的技术要求4.1 电气参数4.1.1 电压稳定性4.1.2 频率稳定性4.1.3 功率因数4.2 并网的安全性要求4.2.1 过电流保护4.2.2 过电压保护4.2.3 短路保护4.2.4 欠频保护4.2.5 过温保护5.发电机并网的操作流程5.1 准备工作5.2 并网操作步骤5.2.1 启动发电机5.2.2 打开并网开关5.2.3 检查并网状态5.2.4 并网运行和监测6.本文档涉及附件附件一：________并网装置接线图附件二：________并网装置设备清单7.法律名词及注释●并网：________指将发电机系统与电网系统相连接，共享负荷和电力调节的过程。

●变频器：________一种能够改变电力频率的装置。

●电压稳定性：________指电压的波动程度，通常以电压的变化范围来衡量。

●频率稳定性：________指电力频率的变化程度，通常以频率的变化范围来衡量。

●功率因数：________指实际功率和视在功率的比值，用来衡量电路的功效。

●过电流保护：________一种能够及时检测和切断过电流的保护装置。

●过电压保护：________一种能够及时检测和切断过电压的保护装置。

●短路保护：________一种能够及时检测和切断电路短路的保护装置。

●欠频保护：________一种能够及时检测和切断电力频率过低的保护装置。

●过温保护：________一种能够及时检测和切断设备过热的保护装置。

柴油发电机组的并网运行技术说明随着能源需求的不断增加，柴油发电机组已经成为了现代社会不可或缺的一种发电设备。

在柴油发电机组的使用过程中，如何保证其正常的并网运行，成为了一项重要的挑战。

本文就柴油发电机组的并网运行技术进行详细的说明。

一、柴油发电机组的基本原理柴油发电机组是利用柴油机的燃烧功率，通过发电机将机械能转化为电能的一种设备。

其基本构成部分为柴油机、发电机和控制系统。

在柴油机的燃烧室中，柴油与空气混合后点火燃烧，燃烧产生高温高压气体推动活塞运动，从而驱动发电机旋转，最终产生电能输出。

二、柴油发电机组并网运行的意义柴油发电机组并网运行，指的是将发电机组输出的电能平稳地接入电网并实现稳定运行。

其意义在于，能够充分利用电能资源，实现发电系统的灵活运行，为电网稳定运行保驾护航。

同时，柴油发电机组并网运行还可以实现负荷均衡，避免因电网负荷需求波动而导致的电力中断问题。

三、柴油发电机组并网运行的技术要求1. 并网电压、频率一致性要求高。

当柴油发电机组接入电网后，其输出的电能必须符合电网的要求，电压和频率一致性是关键。

这就要求柴油发电机组的控制系统具备精准的调节能力，以保证发电机输出电压和频率与电网保持一致。

2. 并网切换需具备很高的可靠性。

在柴油发电机组并网运行过程中，可能会发生电网突然中断的情况，这时候可以通过柴油发电机组快速切换为自备电源，以保证电网系统的连续供电。

因此柴油发电机组并网切换的可靠性是非常重要的。

3. 接地保护应到位。

为了保证柴油发电机组并网运行的安全，必须对接地保护进行到位设置。

在柴油发电机组的电源线路上应设置接地保护开关，当出现过电压或接地故障时能够及时断电，从而避免对设备和人员的伤害。

四、柴油发电机组并网运行的注意事项1. 控制系统稳定性。

柴油发电机组的并网运行最关键的就是控制系统的稳定性。

因此在使用过程中，应定时对控制系统进行维护和检查，确保各项参数调节正常，发电机组能够正常进行输出电能。

1#(2#)发电机并网操作：（发电机第一次并网时应采用手动准同期）一、手动准同期并网1检查发电机保护屏测控、同期屏上保护出口各压板已投入，检查发电机并网开关是否在工作位置。

2将发电机同期屏、测控屏背面的空气开关合上送电。

3检查发电机侧电压与系统电压相差相不超过±5%，发电机频率与系统频率相差不超过±2%。

4 将转换开关SB1(SB2)打到投入位置。

5 待1DEH （2DEH）允许同期信号灯HR1(HR2)灯亮后，进行手动同期操作。

6将手动/自动同期选择开关1TK(2TK)置于“手动”位置。

7 将手动同期调整开关1STK打到“粗调”位置。

8调整发电机电压频率，通过手动增磁/减磁选择开关1ZK1(2ZK1)使发电机电压与系统电压相等。

通过手动增频/减频选择开关1ZK2(2ZK2)使发电机频率与系统频率相等。

9当发电机的频率与电压接近系统频率与电压时，将手动同期转换开关1STK打至“精调“位置。

10将同期闭锁快关SB打到“同期闭锁”位置（即开关“退出”位置）。

11观察同期表无卡跳现象，观察同期表指针缓慢转至差5度至12点钟时，转动转换开关1KK （2KK）红灯亮发电机并网成功。

12将手动自动选择开关1TK(2TK)、手动同期调整开关1STK打至“切除”位置，将SB1(SB2)打到断开位置。

13进行合闸后全面检查，通知汽机“已并列”。

通知调度发电机并网。

14通知汽机按照规定接待有功负荷，并密切注意无功负荷的变化，及时进行调整。

（此时调节器在电压调节方式下运行）。

15当有功负荷稳定时，可将励磁调器上方式选择开关4QK打至“恒COSΦ”控制或打至“恒无功”控制。

16 为了防止非同期并列以下三种情况不能合闸：16.1 同期表指针经过同期点时转速过快，说明发电机频率与系统频率相差较大，不能合闸。

16.2 同期表经过同期点时转速不稳有跳动，可能同期表卡涩，不能合闸。

16..3 同期表经过同期点的瞬间，也不能合闸，因为此刻以无导前时间，由于操作机构的延迟可能合在非同期点上。

纳雍发电总厂二厂1号机组柴油发电机运行技术措施补充说明二厂1号机组已进入整套启动阶段，此前1号柴油发电机组并机程序不能正常使用，目前并机程序已调试正常，可以进行正常的柴发双向切换，特制订本补充说明，原技术措施中相关部分按本办法执行，其余仍按原规定执行。

保安段电源中断，柴发自启动带保安段负荷。

400V工作段电压已恢复正常后，应停运柴发，恢复其热备用状态。

停柴发的操作步骤：1．检查400V工作Ⅰa段电压已恢复正常；2．将辅助屏内“A段分闸解锁”空开断开；3．将辅助屏上“并联市电选择”置“1A”位置；4．将辅助屏上“并机模式”置“AUTO/自动”位置；5．并机追踪器自动启动，自动进行同期并列，“1A市电进线开关”合闸指示灯亮；6．检查400V保安Ⅰa段工作电源开关1ZKA确已合好；7．检查柴发限定输出负荷60kW左右；8．将辅助屏上“并联市电选择”复位置“OFF/关”位置；9．将辅助屏上“并机模式”复位置“MANUAL/手动”位置；10．按“＃1分支开关分闸”按钮，“＃1分支开关”分闸指示灯亮；11．检查400V柴油Ⅰ段至保安Ⅰa段电源开关1ZKoA确已断开；12．检查400V工作Ⅰa段带400V保安Ⅰa段运行正常。

13．400V保安Ⅰb段恢复操作步骤与Ⅰa段相同。

14．按“自动复位”按钮，“主开关”分闸指示灯亮，3分钟后柴发自动停运；15．检查1号柴发出口开关1ZKo确已断开；16．检查柴发确已停运。

17．将“＃1分支开关分闸”及“＃2分支开关分闸”按钮复位；18．将辅助屏内“A段分闸解锁”及“B段分闸解锁”空开合上；19．全面检查柴发已恢复至热备用状态。

操作时的注意事项：1. 在同期并机时，若同步指示表有在某点固定趋势，或辅助屏上“并网失败”指示灯亮，可将辅助屏上“并机模式”重新置“AUTO/自动”位置，再次进行并机；2. 辅助屏上“并机指令”应置为“OFF/关”位置，运行人员不得随意改动；（“ON/开”位置是手动调整柴发频率、电压时所置位置）3. “A段分闸解锁”及“B段分闸解锁”空开在辅助屏控制箱内，操作时应带好钥匙等工具。

并网步骤
1、打开励磁调节器门，合上（励磁装置）电闸，合上门上的（风机、交流、直流）开关。

2、FKM操作------打至合
3、运行-------打至自动
4、脉放-------打至合
5、起励--------按下（按下起励按钮后关注转子电流表和转子电压表是否正常(指针波动后转子电流回到130以内、转子电压回到50以内为正常)如果电流持续上升超过200、电压持续上升超过150，立即将FMK操作打至分
6、增减磁----Ut数略高于联络线电压表
7、同期开关1TK-----投入
8、手动同期1STK----精调
9、SV调压开关------将发电机电压表数值调至略高于联络线电压表数值。

10、HA合闸按钮----同期表指针顺时针转到S时按下合闸并网
11、1STK、1TK全都打至退出
解列步骤
1、负荷减至零，启动高压油泵
2、55SA----打至就地
3、逆变灭磁----按下
4、脉放电源----打至分
5、FMK操作----打至分。

发电机同期并网技术简介摘要：本文简单介绍发电机同期并网原理，结合现场实际分别对手动、自动同期并网方式的优缺点进行总结。

关键词：手动、自动、并网1.概述在发电厂中，同期并网是电厂发电前的一项重大操作。

需要励磁、汽机控制等各系统之间协调配合，最终实现发电机稳定并入电网，将电能稳定送入电网。

一旦操作不当，可能造成系统波动、进相运行等异常事故，严重时会造成非同期并网、保护误动作，甚至导致停机停堆。

2.发电机并网原理发电机同期并网的原理：通过采集发电机出口电压互感器电压与系统侧电压比较，当达到设定条件时（包括两侧的电压幅值、相序、相位等条件时）发出合闸指令，通过闭合发电机出口断路器将发电机与系统并网，实现电能输送。

发电机并网的条件：（1）发电机机端电压与系统侧电压幅值相等并且波形一致；（2）发电机机端频率与系统侧频率相同，约50Hz；（3）发电机机端电压与系统侧电压相序相同。

（4）合闸瞬间，发电机机端电压与系统侧电压相位相同。

在以上四个条件具备的基础上，就能完成发电机的顺利并网，且在并网瞬间，发电机机端电压与系统电压的差值越小，则发电机并网时受到的冲击就越小，并网过程就越平稳。

3.发电机同期并网方式简介3.1同期装置简介深圳国立智能的SID-2FY型的同期装置，具有手动、自动准同期并网功能。

同期装置能够自动识别当前的并网模式，有差频并网、同频并网（合环）方式。

在差频并网时，通过精确的数学模型能够保证快速的捕捉第一次出现的并网时机，精确的在相角差为零度时完成无冲击并网。

在并网过程中，按模糊控制理论的算法，对机组频率以及电压进行自动控制，确保最快最平稳的使压差、频差进入整定范围，实现更为快速的并网。

3.2手动同期并网模式简介手动准同期装置是通过同期装置配置的选线器进行通道的选择，共设置3个通道，分别对应发电机出口断路器、主变高压侧110JA/120JA断路器（3/2接线的发电厂）。

通过选择不同的通道分别进行各个开关的同期并网操作。

发电机与10KV并网停、送电操作顺序一、停电：1、接到停电指令后，断开35kV进线Ⅰ、II回路3507#和3506#高压开关柜。

2、断开主变压器3509#高压开关柜。

3、断开10kV箱变Ⅰ、Ⅱ回路1015#和1016#高压开关柜。

4、断开10kV箱变500KV A变压器和630KV A变压器的1023#和1005#高压开关柜。

5、断开低压配电室控制500KV A变压器的407#低压盘。

6、断开低压配电室控制630KV A变压器的408#低压盘。

二、送电：1、检查发电机电缆是否可靠压到630KV A变压器二次侧，确认后启动发电机并送电。

2、依次合上低压配电室408#低压盘、联络400#低压盘，此时400V低压配电母线带电，10KV箱变控制630KV A变压器的1005#高压开关柜负荷侧带电。

3、合上低压配电室提风机、锅炉房电源断路器，提风机、锅炉房供电正常。

4、合上控制630KV A变压器的1005#高压开关柜，再合上10KV 联络柜1001#、1002#高压开关柜，此时10KV母线带电。

5、根据井下用电需求，合上1010#高压开关柜，井下移动变电站供电正常，依次开启局部通风机及排水设备。

6、根据生活需要，合上1018#高压开关柜，生活区箱变供电正常，合上低压室供食堂断路器，食堂用电正常。

7、根据负荷情况，按照负荷等级随时调节负荷。

三、恢复供电程序：1、停止运转800KV A发电机前，切断所有用电负荷。

2、停止运转800KV A发电机，并断开发电机断路器。

3、断开10KV箱变联络开关1001#、1002#配电盘及控制630KV A变压器的1005#高压开关柜。

4、根据现场实际供电情况，合上35KV进线Ⅰ回路3507#或Ⅱ回路3506#高压开关柜，再合上控制主变压器3509#或3510#高压开关柜，此时10KV箱变进线柜电源带电。

5、合上10kV箱变Ⅰ回路1015#配电盘或Ⅱ回路1016#高压开关柜（两回路进线开关柜不能同时送电），再合上10KV箱变1001#、1002#联络开关柜。

发电机自动准同期并列装置的功能
"轻松掌握变压器同期并列！" -自动准同期并列装置的实用概念。

发电机自动准同期并列装置是一种实现发电机自动准时并网的装置，可以有效地提高发电机的稳定性和可靠性，有助于实现系统的自动并
网及稳压。

下面为大家介绍该装置的功能特点：
1.自动准同期：该装置可实现发电机的自动准同期，可以实现近似与系统内参考单元的频率及电压（位相）保持一致。

2.自动并网：装置可实现发电机与系统内参考单元的自动并网，经设定参数调节就可以实现自动并网操作，无需运行人员操作。

3.位相比较：装置能够在准同期的基础上，精确比较发电机与系统内参考单元的位相关系，以精确的实现电网的同步隔离。

4.稳压保护：装置可以实现发电机在准同期的基础上进行精确的稳压操作，常见系统内电压超过设定容许值或落入低电压范围时，能够自动
进行发电机的同步小范围调压。

5.自动调速：装置不仅可以实现发电机的准同期和自动并网，还具有智能的自动调速功能，使发电机的负载变化时，电机仍能保持在准确的
频率范围内，提高了发电机的功率利用率和稳定性。

发电机自动准同期并列装置的优良功能，有效提高了发电机的稳定性
和可靠性，实现了发电机的自动准换频率、自动并网及稳压保护如此
方便简单可靠，因此，如果要实现自动化类发电机的稳定性和可靠性，安装一套发电机自动准同期并列装置是当务之急，必不可少！。

发电机并网及装置介绍1. 引言1. 背景信息：随着能源需求的增加，发电机并网系统在现代社会中扮演了重要角色。

2. 目的和范围：本文档旨在提供有关发电机并网以及相关装置的详细介绍。

2. 发电机基础知识1. 定义与原理：解释什么是发电机，并阐述其工作原理。

2. 类型分类：a) 燃气轮机；b) 汽油/柴油内燃引擎；c) 风力涡轮等。

3. 并网系统简介- 描述何为“并入网络”或“接入公共输配变压器”，包括连接方式、操作模式等。

- 解释微型逆变器（Microinverter）技术，它将太阳能光伏组件直流输出转换成交流功率；同时也可描述集中式逆变器（Central Inverters），这种类型通常用于大规模商业项目或者地面安装场所上使用辅助设备来监控整个太阳能光伏数组性能指标。

4. 并联运行条件分析- 讲解如何实现多台不同容量但相同类型的发电机并联运行，包括对于功率、频率和电压等方面要求。

5. 并网装置介绍- 逆变器：解释什么是逆变器以及其在发电机并网系统中的作用。

a) 单相/三相；b) 中央式/分布式；- 变流站（Substation）: 描述了它如何将多个小型能源生产设备连接到主输配网络上。

6. 法律名词及注释1. 发电许可证：指授权某一实体或组织进行特定范围内的发电活动，并规定相关法律义务与责任。

2. 网络接入协议：定义了新建或改造项目所需满足之技术条件和安全标准等内容。

7. 结论本文档涉及附件：1. 图表示意图；2. 相关数据统计报告。

本文所涉及的法律名词及注释：1.《国家能源局关于鼓励开展光伏扶贫有关问题通知》;2.《清洁空气行动计划》;。

发电机并网条件摘要: 发电机并网就是通过发电机出口开关的合闸，把发电机和电网(也可以认为电网就是好多需要用电的用户)联接起来,让电能源源不断地输送出去.发电机并网有三个条件:发电机的频率、电压、相位必须与电网的频率、电压、相位保持一致，才能并网发电。

发电机组并网的四个条件：1. 发电机的频率与系统频率相同。

2. 发电机出口电压与系统电压相同,其最大误差应在5%以内。

3. 发电机相序与系统相序相同。

4.发电机电压相位与系统电压相位一致发电机并网就是通过发电机出口开关的合闸，把发电机和电网(也可以认为电网就是好多需要用电的用户)联接起来,让电能源源不断地输送出去.发电机并网有三个条件:发电机的频率、电压、相位必须与电网的频率、电压、相位保持一致，才能并网发电。

（三个条件完全一样叫同期；有一点偏差，但是在允许的范围内叫准同期）与并网相反的就是解列，解列就是不想发电了，还是通过这个出口开关的分闸，把发电机与电网断开，这就叫解列；等想发电的时候再同期合闸，这就叫并网。

发电机主要并网步骤一，发电机并网条件1，汽机稳定在3000 转每分钟，注意，如果汽机不能稳定在3000 转每分钟，切不不可有并网的任何操作。

2，检查发电机测量，保护，计量回路无异常，同期以及励磁回路无误。

3，发电机进线小车在试验位置，发电机出口开关在冷备用状态。

二，并网主要操作步骤（在操作之前先把汽机联跳和灭磁联跳压板推出，其他保护全部投入）1 励磁调节柜的操作1) 把励磁调节柜电源打开，确认此时运行-退出开关在退出状态，置位投入-退出在退出状态，PASS 在退出状态2) 把励磁变小车投入，把励磁变低压侧刀闸投入，合灭磁开关3) 把就地-主控打到就地，手动-自动打到自动，运行-退出打到运行，置位投入-退出打到投入，定子电压会升值所设的默认值，缓慢升励磁电压，直至定子电压到达发电机额定电压，退出置位。

在此过程中，必须观察发电机各组采样有无异样变化，如有，则停止升压，查明原因，如有必要可直接跳灭磁开关2，同期屏的主要操作，可选择手动同期和自动同期，在此之前，把发电机进线小车打到工作位置，把122 开关推至工作位置。
