快思聪智能家居方案目录第一章智能家居需求分析 (3)1、什么是智能家居 (3)2、智能化家居代表未来趋势 (3)第二章快思聪智能家居中央控制系统 (5)1、智能灯光系统 (7)2、HVAC空调系统 (7)3、背景音乐系统（选配） (7)4、安防及摄像监控系统 (8)5、音视频分配系统(选配) (8)6、家庭影院系统(选配) (9)7、电动窗帘、电动遮阳蓬系统 (9)8、电话控制系统(选配) (9)9、远程网络遥控系统 (10)第三章让您真正受益于快思聪智能家居 (11)1、高度智能化 (11)2、操作更简单 (13)3、使用更方便 (14)4、墙面更整洁 (14)5、居家更安全 (16)6、生活高品质 (17)第四章各子系统功能描述 (19)1、智能灯光系统 (19)2、HVAC空调系统 (24)3、背景音乐系统 (27)音/视频设备整体控制 (31)使用音/视频控制中的个人收藏 (32)4、音视频分配系统 (33)5、安防及摄像监控系统 (37)6、家庭影院系统 (40)7、电动窗帘、电动遮阳蓬系统 (42)8、电话控制系统 (43)第五章快思聪智能家居产品目录 (50)1、触摸屏系列产品 (50)⑴Isys i/O TM系列触摸屏 (50)⑵Isys®系列触摸屏 (51)⑶快思聪掌上无线触摸屏 (53)⑷快思聪按键面板 (54)⑸其它触摸屏 (55)2、控制系统主机系列产品 (56)⑴PRO2/AV2专业双总线型控制主机 (56)⑵CP2E/CP2轻巧型控制主机 (57)⑶MC2E/MC2W控制主机 (58)⑷MP2E/MP2集成AV的控制主机 (58)⑸PAC2专业自动控制主机 (59)⑹其它控制主机 (60)3、智能灯光系列产品 (60)⑴iLUX智能灯光控制 (61)⑵CLX系列通道调光器模块 (62)⑶其它灯光及自动化产品 (63)4、HVAC空调系列产品 (63)⑴自动调温器 (63)⑵CG-EIB EIB控制总线接口模块 (63)⑶CGELON-240 LonWorks控制总线接口模块 (64)5、背景音乐系列产品 (65)⑴AESI Adagio™ 娱乐系统 (65)⑵AAS Adagio™ 音频服务器 (66)⑶APAD 墙装LCD控制面板 (67)⑷CENI-IDOC Apple iPod控制界面 (67)6、安防及摄像监控系列产品 (68)⑴快思聪内置的数字、模拟信号输入口 (68)⑵快思聪针对第三方安防设备的接口 (68)7、音视频分配系列产品 (70)⑴C2N-IADS30X24音频分配器 (70)⑵C2N-IVDS24X24视频分配器 (70)8、家庭影院系列产品 (72)⑴C2N-DAP8 7.1 环绕立體声处理器 (72)⑵CNAMPX-7X200 7声道环绕功放器 (73)9、电动窗帘、电动遮阳幕系列产品 (74)⑴CNPCI-8强电继电器控制模块 (74)⑵C2N-SDC窗帘和遮阳蓬控制器 (74)10、电话控制系列产品 (75)附录一、快思聪公司简介 (76)1、美国快思聪（C RESTRON）公司简介 (76)2、快思聪全球领先的技术 (76)3、快思聪获奖的产品 (77)4、快思聪产品被全球关注 (79)5、快思聪公司的3P (80)附录二、智能家居工程案例 (81)第一章智能家居需求分析1、什么是智能家居“智能家居”（Smart Home），又称智能住宅。

快思聪典型方案CONVERGE目录1、快思聪多媒体电教室中控解决方案 (1)2、快思聪视频会议中控解决方案......................... (5)3、快思聪多功能厅中控解决方案 (11)4、快思聪校园网中控解决方案 (21)快思聪多媒体电教室中控解决方案一、系统概述当今，重视现代教育技术对教育产生的影响，大力推进教育现代化是世界教育发展的主流。

我国在运用现代教育技术手段整合教学的过程中，已取得了相当成效。

采用先进的教学手段，提供全新的教学环境，来设计教学活动，已经成为市场的趋势所在。

随着现代化教学系统在各大院校的不断推进，传统的方式已经不适应现代化的需要，集多功能教室系统、多媒体教学系统、演播系统于一体的新型现代化教育体系在教育行业得到了日益广泛的运用。

作为一种新型的教育形式和现代化教学手段，多媒体技术给教育行业带来了新的机遇。

二、用户需求整个系统要高效率的完成教学任务，结合各个系统，充分发挥各个系统的功能，实现现代化的教学。

（一）多媒体显示系统：多媒体显示系统由高亮度、高分辨率的液晶投影机和电动屏幕构成；完成对各种图文信息的大屏幕显示。

（二）A/V系统：A/V系统由计算机、DVD、VCR（录像机）、实物展台、功放、音箱等A/V设备构成；完成对各种图文信息（包括各种软件的使用、DVD/CD碟片、录像带、各种实物、声音）的播放功能；实现多媒体电教室的现场扩音、播音，配合大屏幕投影系统，提供优良的视听效果。

（三）智能型多媒体中央控制系统：采用目前世界上档次最高、技术最成熟、功能最齐全，用途最广的美国CRESTRON（快思聪）中央控制系统，该系统是目前世界上最先进的中央控制系统设备。

实现多媒体电教室各种电子设备的集中控制。

●要求操作简单、人性化、智能化；●要求整个系统可靠性高；●尽量多的体现出各种设备的卓越功能，让所有设备工作在最佳状态，发挥设备的最大功效；●能够控制投影机，进行开/关机、输入切换等功能；并实现屏幕的上升、停止、下降功能；●能够控制DVD、VCR进行播放、停止、暂停等功能；●能够控制实物展台进行放大、缩小等功能；●能够控制音量，进行音量大小的调节功能；●能够实现音视频、VGA信号自动切换控制功能；（四）设备清单：整个系统的设备清单（含控制方式分析）如下：三、产品清单四、推荐的产品及品牌系统示意图五、功能描述通过安装以上快思聪中央控制系统，能够轻松的实现智能化、人性化的现代化教学：1. 多媒体显示系统的控制：通过主机后的串口（RS232/RS422/RS485埠），控制投影机的所有功能，如开/关机、VIDEO/VGA输入切换等；并且能够自动实现关联动作，如关闭系统时，自动将投影机关闭；STI-1700C - 投影机控制菜单●通过控制投影机的输入切换（VIDEO、VGA 1、VGA 2），实现对视频图像、计算机图像、预留计算机图像的切换；●通过CNPCI-8（8路强电继电器），控制屏幕的上升、下降、停止；并且能够自动实现关联动作，如投影机开时，屏幕自动下降，投影机关时屏幕自动上升。

> 使用CAT5e/6或者光纤来分配非压缩的数字音视频> 支持Deep Color的HDMI 1.3a、7.1通道高清无失真音频> 支持最高达WUXGA 1920×1200、HD 1080p 60的分辨率> 使用DigitalMedia线缆，最长可达450英尺；使用CresFiber TM，最长可达3280英尺（1千米）> 支持多达8个房间的DM控制器，且易于扩展多个输出口> 可配置的输入卡支持所有数字和模拟信号类型> 检测并显示详细的音视频输入信号信息> 使用的QuickSwitch HD TM技术让HDMI切换的反应时间缩到最短> 为每台设备实现了HDCP数字权限管理> 通过EDID，实现自动AV信号格式管理> 分配USB HID鼠标、键盘和游戏控制器的信号> 可实现音频和USB信号的分开切换功能> 集成模拟音频分配系统> 可同时输出立体声和环绕音频信号> 包含集成的Gigabit LAN的以太网端口> 包含内置的DM发送器、转发器和房间控制器的电源分配系统> 通过前面板或者软件可方便的进行设置参数和诊断> 标准的19英寸、4U高的机架安装空间快思聪DM切换器是一个完整的DigitalMedia系统的基础，配置灵活、安装简单方便，提供一套先进的、真高清的多房间AV信号传送方案。

DM-MD8×8切换的反应时间极短，实现纯净、无丢失的分配HDMI和其他信号，以支持最新的Blu-ray Disc TM播放器、HDTV接收器、数字媒体服务器、游戏平台以及任何您的其他AV设备。

DM-MD8×8具有空间扩展功能，可同时处理多达8个AV源，也可提供8个DM房间输出端口，其强大的扩展性能还可以满足更多输出端口的需求。

DM切换器输入卡、DM发送器和DM房间控制器等的众多选择，使得DM-MD8×8可在您的家中或办公室实现更大范围的连接功能，同时DM-MD8×8支持所有种类的数字和模拟信号，而所有的这一切都是通过一个切换器来完成。

常用产品技术说明(快思聪)C2N-FT-TPS4-B3.6英寸桌面触摸屏桌面弹出式触摸屏3.6\有源矩阵触摸屏16位Iy图形处理引擎|320某240分辨率Synape图形修复运算10个透明白色按钮WAV格式声音反馈内置通用线缆接口管理支持快思聪总线与网络通信RACK控制主机CretronAia(Guangzhou)TechnologyLtd.C2N-DVP4DI数字视频处理器及触摸屏界面数字视频处理器TPI(触摸屏界面)控制主机DVI输入：有4个DVI输入，模拟信号分辨率可从800某600至1600某1200自由调节，数字分辨率800某600至1280某1024可调视频输入：DVP4DI有12可设置的视频接口，视频输入可根据你所使用的输入信号作相匹配的设置，支持复合视频、S-Video、分量视频源等。

视频输入设置：视频输入可以是复合视频,S-Video以及分量视频的组合视频输出：DVP4DI支持800某600至1600某1200分辨率的模拟信号，800某600至1280某1024分辨率的数字信号，任何切换到输出端的输入信号都将调整为输出信号分辨率，实现所谓的无缝切换TPI视频输出：DVP4DI在一个输出口能显示四个视频窗，使DVP4DI成为16某1某4切换器。

16输入,1输出,4逻辑窗口视频窗特性：这些视频窗可以任意大小放置在任意位置，输入源,尺寸,位置,比例都可动态调节视频窗可以堆叠在一起可以把它当作画中画功能任何类型的窗口的转换都可以设置其方向和转换需要的时间。

支持TPI输出：附加的TPI使DVP4DI具有CretronISYS触摸屏的所有功能，从而实现可以将CretronAia(Guangzhou)TechnologyLtd.任何贴有触摸膜的CRTLCD或者等离子屏作为一个触摸屏来使用TPMC-8某Iyi/O8.4\触摸屏快思聪Iyi/OTPMC-8某是一款简约时尚的无线WIFI触摸屏。

它内置了Window某P操作系统使得无线传输获得了更加卓越的性能保障，同事它内置了WEB浏览器、流媒体播放器等很多组件。

快思聪ap3说明书产品概述：CLX-DIN-AP3提供了一个3系列控制系统，用于与CAEN，CAEN-MLO或CAENIB自动化机柜配合使用。

有两种型号可供选择。

CLX-DIN-AP3包括一个DIN-AP3 3系列自动化处理器和DIN-PWS30-277 30瓦Cresnet电源，预先连接并安装在CAEN-UMP1X2安装板上。

型号CLX-DIN-AP3-HUB包括DIN-AP3和DIN-PWS30-277，并增加了一个DIN-HUB Cresnet分配集线器。

主要特征：•CAEN系列机箱的预接线3系列自动化处理器组件•3系列控制引擎 - 比其他控制系统更快更强大•独家模块化编程架构•预定事件的可编程天文时钟•板载256MB RAM和4GB闪存•存储卡插槽•符合行业标准的以太网和Cresnet®有线通信•带有Smart Graphics™计算机和基于Web的控制XPanel•的iPhone®，iPad®和Android的™控制应用程序支持•CrestronFusion®云企业管理服务支持•SNMP远程管理支持•两个带有硬件和软件握手的RS-232/422/485 COM端口•四个IR /串行，四个继电器和八个Versiport I / O端口•原生BACnet™/ IP支持•通过Crestron Toolbox™软件或网络浏览器安装安装程序•C＃，基于符号和拖放式编程环境•完全的统一（多语言）支持•增加网络吞吐量和安全性•通过完整的用户/组管理或Active Directory集成实现安全访问•使用802.1X身份验证的硬件级安全性•TLS，SSL，SSH和SFTP网络安全协议•FIPS 140-2兼容加密•IIS v.6.0 Web服务器•IPv6的准备就绪•前面板USB电脑控制台端口•30瓦通用快思聪网络电源•可选的3段思聪集线器•专为安装在CAEN，CAEN-MLO或CAENIB外壳内而设计品牌：Crestron 是否进口：进口功率：4W 适用范围：家装工装商用酒店餐厅酒吧工作电源：24V DC 使用范围：0-24V可售卖地：全国材质：绝缘硬质塑料外壳类型：控制器型号：DIN-AP3。

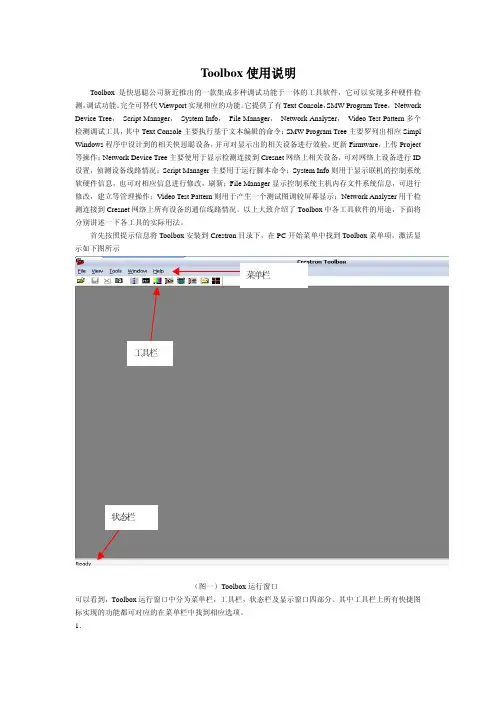

Toolbox使用说明Toolbox是快思聪公司新近推出的一款集成多种调试功能于一体的工具软件，它可以实现多种硬件检测，调试功能。

完全可替代Viewport实现相应的功能。

它提供了有Text Console，SMW Program Tree， Network Device Tree， Script Manager， System Info， File Manager， Network Analyzer，Video Test Pattern多个检测调试工具，其中Text Console主要执行基于文本编辑的命令；SMW Program Tree主要罗列出相应Simpl Windows程序中设计到的相关快思聪设备，并可对显示出的相关设备进行效验，更新Firmware，上传Project 等操作；Network Device Tree主要使用于显示检测连接到Cresnet网络上相关设备，可对网络上设备进行ID 设置，侦测设备线路情况；Script Manager主要用于运行脚本命令；System Info则用于显示联机的控制系统软硬件信息，也可对相应信息进行修改，刷新；File Manager显示控制系统主机内存文件系统信息，可进行修改，建立等管理操作；Video Test Pattern则用于产生一个测试图调较屏幕显示；Network Analyzer用于检测连接到Cresnet网络上所有设备的通信线路情况。

以上大致介绍了Toolbox中各工具软件的用途，下面将分别讲述一下各工具的实际用法。

首先按照提示信息将Toolbox安装到Crestron目录下，在PC开始菜单中找到Toolbox菜单项，激活显示如下图所示菜单栏工具栏状态栏（图一）Toolbox运行窗口可以看到，Toolbox运行窗口中分为菜单栏，工具栏，状态栏及显示窗口四部分。

其中工具栏上所有快捷图标实现的功能都可对应的在菜单栏中找到相应选项。

第四章各子系统功能描述1、智能灯光系统快思聪智能灯光系统顺应整个家居安装的需求，是一套具有强大性能的自动化控制解决方案。

快思聪智能灯光系统采用了大量的模块化结构设计，并可通过功能强大的2系列自动控制系统进行控制。

快思聪智能家居中央控制系统实现了智能灯光系统的整体中央控制，是目前居家生活中提供最完整和最全面的控制系统。

通过简单明了的快思聪触摸屏界面，省去了墙面安装的各式开关面板，调光面板等，使家居中墙面简单整洁。

同时也省去了您奔跑于各个房间或各个区域甚至各个楼层的灯光开关之间而手忙脚乱。

这一切都只需在快思聪的触摸屏界面轻轻点击一下就代替了您上下楼层各个房间的奔跑。

采用快思聪，每种安装方案都是可以完全定制，能够实现复杂系统功能的流水作业式控制和自动化。

只需按一下按钮就可改变整个房间的室内环境，昏暗时室内灯光可定时自动启动，还可以通过手机或掌上计算机遥控室内环境。

快思聪Home®家庭系列中的智能灯光控制系统实现了灯光调整、控制、窗帘开关与其他所有系统的无缝集成。

整个方案的灯光控制首先可以按照房间、走廊和公共区域进行划分，通过设在房间内的触摸屏/按键面板(嵌墙/无线)进行本地控制或同安防监控、消防系统配合，实现灯控与安防、消防联动来实现。

●通过网络与其它快思聪控制系统同相连接，协调每个子控制系统的运作，使每个房间既可以独立运作，也可以协同管理,搭建一个最稳定的网络●通过与安放系统或自配的动作传感器，实现人到灯开，人走延迟5秒后灯光渐暗等功能●通过与使用光感传感器，监测房间照度的方法，自动调亮或调暗照明。

以达到节能的效果●使用各种手段管理灯光控制系统，触摸屏，网络，PDA，电话，让用户可以使用最简便的方法在任意时候，任意地点（甚至是泳池里）都可以控制自己的房间中的设备。

●使用快思聪的灯光控制系统用户还可自由定制自己的模式●快思聪主机是纯硬件产品可以24小时365天开机。

为您提供全天候的服务系统在保留普通开关的功能和特点的同时，响应电话远程控制，集中控制，无线遥控，电脑控制，定时控制，网络控制，等各种控制方式，同时在对各种灯具的微观控制上还具有以下优点:●一键场景控制功能：只需一次轻触操作即可实现多路灯光场景的转换。

快思聪DIM-1DIM4 安装说明
快思聪硬件安装、调试说明：
系统安装、调试必须要由经过快思聪培训的专业技术人员完成；
安装前，请仔细阅读快思聪产品说明书；
仔细计算所有快思聪设备的总耗电量，确保整个系统的供电充足；否则将导致整个系统工作不正常；
请采用快思聪的电源给所有快思聪设备供电的电源，快思聪的外置电源有：
C2N-SPWS300：24VDC，75瓦；
CNPWSI-75：24VDC，75瓦；
PW-2420RU：24VDC，48瓦；
PW-2410RU：24VDC，24瓦；
请采用快思聪专用的Cresnet线材连接快思聪设备；
确保整个系统的接地牢固、可靠；
2.7 IMPC信号转换模块的连接
快思聪触摸屏都附带了IMPC模块的转换音频，视频，控制的信号，以下是各端口的接法；
为公共端；

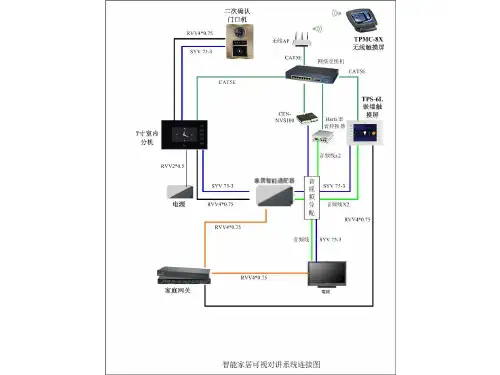

TPS-6X安装说明
IP AD2 教程安装网址：/shuomingshu/contents.shtml
快思聪定制安装说明：/shuomingshu/contents.shtml
快思聪(crestron)产品各种应用方案
/link?url=mexdVsWTqhqJsNDubmuy-naI_CNk2DuqQGER9F8bjHf6jJ-g87nI9CyUJ mYswIdIZ_H3xvQwMaQMCHu2d7keOeadPPTJ55l82EFiva8UXGK。

Test Manager使用说明Test Manager是快思聪一款检测调试Simpl Windows程序的软件工具，通过T est Manager 对Simpl Windows程序的调试,可以实时的检测Simpl Windows程序中各个信号量的状态。

了解整个程序的运行过程,使得Simpl Windows程序在最终交付使用时,能够准确的实现系统所要完成的各项功能。

下面将简单的介绍T est Manager的使用方法：1．在Crestron安装菜单中选择Test Manager选项，激活程序执行，将显示如下程序窗口。

该程序窗口分为菜单栏,工具栏，调试窗口三个部分。

调试窗口又分割为Incoming Data,Status Windows，Trace Windows三个部分．（图一）程序界面其中Incoming Data窗口主要显示接收的系统信息，Status Window窗口显示所选择信号量状态，Trace Window显示程序执行过程中各种信号量的状态实时变化情况.2．接下来，对菜单各选项逐一介绍（图二）File菜单选择File,显示如图二所示的下拉菜单。

选择Open File,打开所要调试的Simpl Window程序,或通过在Simpl Windows编辑界面直接激活T est Manager,此时T est Manager将自动打开Simpl Windows正在编辑的程序。

选择Open port，Close Port，打开/关闭调试端口，选择Close Debugging Session,关闭调试窗口，选择Save Incoming Data，保存控制系统信息,方便查阅。

选择Exit,退出Test Manager调试程序。

3．（图三）Edit菜单选择Edit,显示如图三所示的下拉菜单。

选择Copy,复制Incoming Data窗口信息到剪贴板.选择Clear Incoming Data，清除Incoming Data窗口信息。
