Crestron编程讲解

快思聰控制系統編程軟體– SIMPLTMWindows :SIMPL 視窗是快思聰（Crestron）立基於視窗開發環境的程式設計語言給快思聰控制系統的。

利用一個圖形介面以廣泛的右邊單擊功能（性）和單擊並拖動能力，SIMPL 視窗是提供連接快思聰系統的硬體和觸摸屏之間，和去控制其他設備。

SIMPL 視窗完全綜合以快思聰組合開發工具包括 VisionToolsPro-e，DEAL 和資料庫等。

資料庫(Databases)快思聰資料庫是一個大的驅動程式檔案收藏庫用來控制器件在不同的格式，包括紅外線和RS-232。

事實上，資料庫支援現在所有控制格式，好像繼電器控制，類比電壓和TCP/IP。

驅動程式檔案可以用廠家，器件類型或型號分類。

SIMPL WINDOWS 是獨特的視窗式軟體，用於控制系統編程。

特性:‧即時性調試允許監視程式中的所有信號‧ 32位視窗設計‧程式圖表或列表式顯示‧信號夾──儲存常用的信號以便與於使用‧複選信號可以移動、複製和刪除‧直接連接到VTW視窗設計軟體‧樣板庫──編程樣板的快思聰資料庫‧快捷鍵──熟練的快思聰編程人員可以不用拉/拽功能‧標準複製粘貼功能SIMPL WINDOWS讓編程人員直接將相容的觸摸設計軟體與視窗式工具連接，自動産生近似的信號。

應用了“子系統”，大的專案會更容易管理，這樣使得組織更容易。

用戶可以根據自己的喜好分組、分主及子部份來構建自己的系統。

用戶第一次獲得了以圖表表示的正在編制的系統。

模型或實例提供了方便的路徑或組織。

設備、功能和符號可以很容易的拉進拉出，以獲得增加或改變。

設置管理是用來定義快思聰硬體和控制設備的。

一旦硬體和設備定義好，設置管理就會?編程提供一個單一的介面，不再更改。

記號和巨集被分類並保存在一個易獲取的庫中。

信號和記號以?色編號，以便於輕易的連接。

比如，數位信號是藍色的，類比信號是紅色的，複合信號是黑色的。

記號以顔色編號以便和其所控制的信號相匹配。

Crestron常用产品资料汇总一、系统主机系列CP2的技术参数：➢Crestron 第二代经济型双总线控制主机；➢Motorola Coldfire 处理器➢具有3个RS232/422/485控制接口；支持硬件/软件握手，最高波特率达115200bps；➢具有8个IR/单向RS232控制接口；作为红外输出时频率达1.2MHz；作为单向RS232输出时最高波特率达115200bps；➢具有8个30V/1A的弱电继电器；➢具有8个模拟或数字的I/O口；➢具有4芯标准Crestron网络接口一个；➢后面板具有一个编程/调试用的计算机DB9接口；CP2E的技术参数：➢Crestron 第二代经济型双总线控制主机；➢Motorola Coldfire 处理器➢具有3个RS232/422/485控制接口；支持硬件/软件握手，最高波特率达115200bps；➢具有8个IR/单向RS232控制接口；作为红外输出时频率达1.2MHz；作为单向RS232输出时最高波特率达115200bps；➢具有8个30V/1A的弱电继电器；➢具有8个模拟或数字的I/O口；➢具有1个10M/100M自适应以太网网卡；➢具有4芯标准Crestron网络接口一个；➢后面板具有一个编程/调试用的计算机DB9接口；MP2的技术参数：➢Crestron 第二代经济型双总线控制主机；➢Motorola Coldfire 处理器➢具有2个RS232/422/485控制接口；支持硬件/软件握手，最高波特率达115200bps；➢具有4个IR/单向RS232控制接口；作为红外输出时频率达1.2MHz；作为单向RS232输出时最高波特率达115200bps；➢具有4个30V/1A的弱电继电器；➢具有4个模拟或数字的I/O口；➢具有4芯标准Crestron网络接口一个；➢后面板具有一个编程/调试用的计算机DB9接口；➢4×2视频转换，7×1音频转换，置音量控制和参数均衡器MP2E的技术参数：➢Crestron 第二代经济型双总线控制主机；➢Motorola Coldfire 处理器➢具有2个RS232/422/485控制接口；支持硬件/软件握手，最高波特率达115200bps；➢具有4个IR/单向RS232控制接口；作为红外输出时频率达1.2MHz；作为单向RS232输出时最高波特率达115200bps；➢具有4个30V/1A的弱电继电器；➢具有4个模拟或数字的I/O口；➢具有1个10M/100M自适应以太网网卡；➢具有4芯标准Crestron网络接口一个；➢后面板具有一个编程/调试用的计算机DB9接口；➢4×2视频转换，7×1音频转换，置音量控制和参数均衡器AV2的技术参数：➢Crestron 第二代专业双总线控制主机；➢Motorola Coldfire 处理器➢具有6个RS232/422/485控制接口；支持硬件/软件握手，最高波特率达115200bps；➢具有8个IR/单向RS232控制接口；作为红外输出时频率达1.2MHz；作为单向RS232输出时最高波特率达115200bps；➢具有8个30V/1A的弱电继电器；➢具有8个模拟或数字的I/O口；➢具有1个Z BUS插槽，可安装C2ENET-1/C2ENET-2卡，连接到LAN/WAN；➢具有1个闪存插槽；➢具有4芯标准Crestron网络接口一个；➢前/后面板具有一个编程/调试用的计算机DB9接口；PRO2的技术参数：➢Crestron 第二代专业双总线控制主机；➢Motorola Coldfire 处理器➢具有6个RS232/422/485控制接口；支持硬件/软件握手，最高波特率达115200bps；➢具有8个IR/单向RS232控制接口；作为红外输出时频率达1.2MHz；作为单向RS232输出时最高波特率达115200bps；➢具有8个30V/1A的弱电继电器；➢具有8个模拟或数字的I/O口；➢具有1个Z BUS插槽，可安装C2ENET-1/C2ENET-2卡，连接到LAN/WAN；➢具有3个Y BUS插槽，可插入红外卡、弱电继电器卡、RS232卡等，从而增加控制接口；➢具有1个闪存插槽；➢具有4芯标准Crestron网络接口一个；➢前/后面板具有一个编程/调试用的计算机DB9接口；➢LCD前显示/操作面板；MPS-200多媒体控制主机MPS-200是会议室和教室报告演讲系统完整的解决方案，在2U机柜的空间中同时集成了控制系统，多媒体切换器，音频处理器以及功放的功能。

快思聪典型方案CONVERGE目录1、快思聪多媒体电教室中控解决方案 (1)2、快思聪视频会议中控解决方案......................... (5)3、快思聪多功能厅中控解决方案 (11)4、快思聪校园网中控解决方案 (21)快思聪多媒体电教室中控解决方案一、系统概述当今，重视现代教育技术对教育产生的影响，大力推进教育现代化是世界教育发展的主流。

我国在运用现代教育技术手段整合教学的过程中，已取得了相当成效。

采用先进的教学手段，提供全新的教学环境，来设计教学活动，已经成为市场的趋势所在。

随着现代化教学系统在各大院校的不断推进，传统的方式已经不适应现代化的需要，集多功能教室系统、多媒体教学系统、演播系统于一体的新型现代化教育体系在教育行业得到了日益广泛的运用。

作为一种新型的教育形式和现代化教学手段，多媒体技术给教育行业带来了新的机遇。

二、用户需求整个系统要高效率的完成教学任务，结合各个系统，充分发挥各个系统的功能，实现现代化的教学。

（一）多媒体显示系统：多媒体显示系统由高亮度、高分辨率的液晶投影机和电动屏幕构成；完成对各种图文信息的大屏幕显示。

（二）A/V系统：A/V系统由计算机、DVD、VCR（录像机）、实物展台、功放、音箱等A/V设备构成；完成对各种图文信息（包括各种软件的使用、DVD/CD碟片、录像带、各种实物、声音）的播放功能；实现多媒体电教室的现场扩音、播音，配合大屏幕投影系统，提供优良的视听效果。

（三）智能型多媒体中央控制系统：采用目前世界上档次最高、技术最成熟、功能最齐全，用途最广的美国CRESTRON（快思聪）中央控制系统，该系统是目前世界上最先进的中央控制系统设备。

实现多媒体电教室各种电子设备的集中控制。

●要求操作简单、人性化、智能化；●要求整个系统可靠性高；●尽量多的体现出各种设备的卓越功能，让所有设备工作在最佳状态，发挥设备的最大功效；●能够控制投影机，进行开/关机、输入切换等功能；并实现屏幕的上升、停止、下降功能；●能够控制DVD、VCR进行播放、停止、暂停等功能；●能够控制实物展台进行放大、缩小等功能；●能够控制音量，进行音量大小的调节功能；●能够实现音视频、VGA信号自动切换控制功能；（四）设备清单：整个系统的设备清单（含控制方式分析）如下：三、产品清单四、推荐的产品及品牌系统示意图五、功能描述通过安装以上快思聪中央控制系统，能够轻松的实现智能化、人性化的现代化教学：1. 多媒体显示系统的控制：通过主机后的串口（RS232/RS422/RS485埠），控制投影机的所有功能，如开/关机、VIDEO/VGA输入切换等；并且能够自动实现关联动作，如关闭系统时，自动将投影机关闭；STI-1700C - 投影机控制菜单●通过控制投影机的输入切换（VIDEO、VGA 1、VGA 2），实现对视频图像、计算机图像、预留计算机图像的切换；●通过CNPCI-8（8路强电继电器），控制屏幕的上升、下降、停止；并且能够自动实现关联动作，如投影机开时，屏幕自动下降，投影机关时屏幕自动上升。

2023-11-07CATALOGUE目录•培训目标与计划•培训内容与教材•培训形式与师资•培训效果评估与证书•培训费用与报名方式•相关资料与联系方式01培训目标与计划掌握Crestron设备的配置、操作及维护技能熟悉Crestron设备在智能建筑中的应用及管理了解Crestron设备的系统架构及工作原理培训目标培训计划Crestron设备概述与系统架构Crestron设备的维护与保养Crestron设备的配置与操作Crestron设备在智能建筑中的应用与管理培训课程安排Crestron设备的发展历程与特点Crestron设备的系统组成与架构第一阶段：Crestron设备概述与系统架构（20小时）培训课程安排Crestron设备的安装与调试第二阶段：Crestron设备的配置与操作（30小时）Crestron设备的控制面板及操作方法培训课程安排Crestron设备的配置流程及参数设置Crestron设备的联动控制及编程实现第三阶段：Crestron设备的维护与保养（20小时）培训课程安排Crestron设备的日常保养与维护Crestron设备的故障排查与维修Crestron设备的预防性维护计划制定培训课程安排第四阶段：Crestron设备在智能建筑中的应用与管理（30小时）Crestron设备在智能建筑中的部署与应用智能建筑概述及系统构成Crestron设备的管理平台及使用方法介绍02培训内容与教材包括电路图、电压、电流、电阻、电容等基本概念。

电子基础知识电子设备电路分析介绍各种电子设备及其工作原理，如变压器、稳压器、继电器等。

学会分析简单电路，掌握欧姆定律和基尔霍夫定律。

03电子基础020103Crestron产品的安装与调试掌握Crestron产品的基本安装与调试技巧。

crestron产品概述01Crestron的历史与发展介绍Crestron成立背景、发展历程及在智能家居行业的地位。

02Crestron产品线详细介绍Crestron的各种产品及其特点，如中控系统、照明系统、安防系统等。

crestron控制协议Crestron控制协议是一种用于智能家居和自动化系统的通信协议。

它提供了一种简单、灵活的方式来控制和管理各种设备，从而实现自动化和智能化的家居体验。

Crestron控制协议使得用户能够通过触摸屏、遥控器、智能手机等终端设备来操作和控制各种功能，如照明、窗帘、音乐、影音设备等。

首先，Crestron控制协议具有广泛的兼容性和灵活性。

它可以与各种不同的设备和系统进行无缝集成，包括音频、视频、安全、照明、加热、通风、空调等。

这样，用户就可以通过一个终端设备来控制整个家居系统，而不需要使用多个遥控器或应用程序。

Crestron控制协议还支持多种通信协议，如TCP/IP、RS-232、RS-485等，使得设备之间的通信更加可靠和稳定。

其次，Crestron控制协议提供了丰富的功能和定制化选项。

通过Crestron的编程工具，用户可以对系统进行定制化配置，以满足自己的需求和偏好。

例如，用户可以设置定时任务来控制特定设备的开关，或者创建场景来调整多个设备的状态。

Crestron控制协议还支持事件触发，用户可以通过设定特定的条件和动作来实现自动化操作。

这使得用户可以根据自己的日常习惯和需求，自动化管理家居设备，提高生活的便利性和舒适度。

此外，Crestron控制协议还具有良好的安全性和可靠性。

Crestron采用了先进的加密技术和安全措施，保护用户的数据和隐私不受外界的干扰和威胁。

同时，Crestron控制协议的通信方式稳定可靠，能够保证设备之间的正常通信和数据传输。

总结而言，Crestron控制协议是一种使智能家居和自动化系统实现互联互通的通信协议。

它具有广泛的兼容性和灵活性，可以与各种设备和系统进行无缝集成。

通过Crestron的定制化配置和编程工具，用户可以根据自己的需求和偏好进行个性化设置，实现自动化和智能化的家居体验。

同时，Crestron控制协议还具有良好的安全性和可靠性，保护用户的数据和隐私不受侵害。

家居智能控制系统方案随着地产业智能化，宽带化的发展，家居智能控制系统正成为居家的“时尚”趋势。

试想于当你置身家中，只需按一个按钮，立刻可以享受家庭影院的美妙时刻：预先设置好的全自动窗帘窗帘关上，自动调节音量和灯光亮度，以及电视显示所需画面，与此同时，厨房正为你煮上一杯香浓的咖啡，这所有的操作均会自动进行！若您发觉这实在是太理想了，那您绝对需要美国最先进的遥控系统—快思聪！科技越发达、越先进，视、听、电脑及环境设备的整合便更复杂，人们往往因控制键太多，而无从下手，但现在已无须为此担忧，快思聪全可为您效劳。

您只要预先按照自己的生活方式与需求，设置好全自动遥控系统程序，就可以享受科技带来的生活便利。

作为全球第一的智能控制系统品牌，快思聪研制的遥控系统将人类与科技完美的结合在一起。

一个按键，便能启动连串的功能程序。

快思聪化烦为简，是控制及整合科技的先锋。

快思聪承诺提供专业的服务，已获多个革新科技的奖项，并于世界各地设有分公司，提供直接支援。

快思聪—美国最先进的遥控系统，将不同厂家、型号、性质的视听器材或硬件，甚至环境装置连接起来，通过快思聪的控制面板，所有的操作便尽在掌握之中。

美国快思聪公司介绍快思聪智能中央控制系统是多媒体集控领域最优秀的产品，在同类产品中处于绝对领先地位。

快思聪总公司设立于美国新泽西Rockleigh，拥有五万平方尺的现代化设备，是快思聪集团的销售、推广、财务及技术中心。

而于新泽西Cresskill的生产厂房亦已扩展至五万平方尺，为全球供应先进的遥控设备。

快思聪在洛杉矶、乔治亚州、墨西哥、芝加哥、香港、新加坡、吉隆坡及布鲁塞尔等设有分公司，专为当地的经销商及用户提供客户服务、培训、技术及销售的支持。

近二十几年来，美国快思聪都领导着遥控科技的潮流，更获多项国际奖项。

在世界每一个角落，如会议室、培训中心、电视会议室、遥距学习中心、家庭影院及现代化家居中均可找到快思聪遥控系统。

快思聪将不同厂家、型号、性质的视听器材或硬件，甚至环境装置连接起来，令所有的控制尽在掌握之中。

l4-Series™control system with1 GB SDRAM and8 GB flash memoryl Embedded4-Series multicore CPU processorl iPhone®,iPad®,and Android™device control app supportl XPanel computer and web based controll Modular programming architecturel Onboard IR/serial,COM,I/O,relay,Cresnet®network,and Ethernet control portsl High-speed USB 2.0host port and memory card slotl Crestron Fusion®software room monitoring and scheduling l XiO Cloud®service provisioning and managementl Enterprise-class network security and authenticationl SNMP V3remote IT management supportl Native BACnet network/IP supportl Installer setup via software,web browser,or cloudl IPv6readyl Integrates with Apple®HomeKit®technologyl Powered via24VDC power pack or PoE(Power over Ethernet)l9M wide DIN rail mountableThe DIN-AP4is a secure,high-performance control processor with a powerful4-Series™control engine designed specifically for DIN rail mounting applications.The DIN-AP4is designed to integrate and automate technology within any modern networked home,commercial building,or government facility. DIN rail mounting provides a space-efficient,cost-effective, and modular solution for configuring complete automation systems using the DIN-AP4along with additional Crestron and third-party DIN rail mountable devices.4-Series Control Engine4-Series control systems come equipped with an upgraded multicore CPU,delivering a sizable speed and performance increase compared to Crestron3-Series®control processors. The improved performance allows4-Series control systems to handle the increasing demands of an advanced automated system.Reliable networking and IP control afford seamless integration with other systems and devices,with add-on control capability using Crestron touch screens,wireless remotes,and mobile device apps,as well as remote management through Crestron Fusion®software and the XiO Cloud®service.Modular Programming ArchitectureThe DIN-AP4provides a modular programming architecture for running up to ten programs simultaneously.Programmers can develop and run independent,device-specific programs, enabling each program to be optimized for a specific function and allowing for changes to be made to one program without affecting the whole system.Through a full complement of onboard control ports,the DIN-AP4can be integrated with a wide variety of audio,video, lighting,motorized shades,thermostats,door locks,sensors, security systems,and other equipment.l Ethernet provides an interface for connecting to the building network and controlling Crestron AV switchers,audio processors,power controllers,and other IPcontrollable equipment.l Cresnet®network connectivity provides support for Crestron lighting dimmers,motorized shades,sensors,thermostats,keypads,and more.l Onboard RS-232,IR/serial,relay,and Versiport I/O control ports enable direct integration with all types of third-party equipment.Cresnet NetworkCresnet provides a dependable network wiring solution with simple configuration,carrying bidirectional communication and 24VDC power to each connected device over a4-conductor cable.The DIN-AP4includes a pair of Cresnet master ports (paralleled)capable of supporting approximately20typical rger systems with more than20devices can be handled by adding a DIN-HUB Cresnet distribution hub or aDIN-CENCN-2Ethernet to Cresnet bridge.Connectivity for multiple wiring runs can be facilitated using one or moreDIN-BLOCK Cresnet distribution blocks(all soldseparately).Crestron Fusion Room Monitoring and SchedulingAs part of a complete managed network,the DIN-AP4works with Crestron Fusion to enable remote scheduling,monitoring, and control of rooms and technology from a central help desk or mobile app.It also enables organizations to reduce energy consumption by tracking real-time usage and automating control of AV,lighting,shades,and HVAC.For moreinformation about Crestron Fusion,visit/fusion.XiO Cloud Provisioning and Management4-Series control systems leverage the power and flexibility of XiO Cloud services,enabling users to remotely provision, monitor,and manage Crestron devices across an enterprise network.XiO Cloud can be used to configure and load programs to the control system before it is received,making the control system fully functional as soon as it is connected to the network.XiO Cloud is built on the Microsoft®Azure®software platform and utilizes Microsoft's industry leading Azure IoT Hub technology.XiO Cloud enables installers and IT managers to deploy and manage thousands of devices in the time it previously took to manage just one.Unlike other virtual machine based cloud solutions,Azure services provide unlimited scalability to suit the ever growing needs of an enterprise.For more information,visit /xiocloud.Enhanced Enterprise-Grade SecurityThe DIN-AP4is an enterprise-class control processor that can be deployed across hundreds of spaces and set up easily using a web browser,Crestron Toolbox™software,or Crestron XiO Cloud.It employs standard network security protocols,including 802.1X network access control,Active Directory®service authentication,SSH,TLS,and HTTPS to ensure reliability and compliance with your organization’s IT policies.The DIN-AP4is configured to meet Crestron's enhanced security standards right out of the box.The DIN-AP4ships with authentication enabled and requires that an administrator account be created before access is granted to device configuration and control interfaces.SNMP V3SupportBuilt-in SNMP V3support enables integration with third-party IT management software,allowing network administrators to manage and control Crestron systems on the network in anIT-friendly format.BACnet SupportNative support for the BACnet communication protocol provides a direct interface to third-party building management systems over Ethernet,simplifying integration with HVAC, security,and other ing BACnet,each system runs independently but communicates together on one platform.1Apple HomeKit IntegrationThe DIN-AP4supports integration with an Apple®HomeKit®technology system.Once the DIN-AP4is paired with a HomeKit system via SIMPL programming,a Crestron TSR-310can be used to control supported Apple devices.A pairing QR code is affixed to the DIN-AP4that makes it easy to pair the control system directly to the Apple Home app.2Versatile Power OptionsThe DIN-AP4can be powered using a24VDC power pack (PW-2407WUL or equivalent,sold separately) or via PoE (Power over Ethernet).Using PoE technology,the DIN-AP4 gets its operating power directly through the LAN wiring.A PoE injector(PWE-4803RU)simply connects in line with the LAN cable at a convenient location.Crestron PoE switches(CEN-SW-POE-5or CEN-SWPOE-16)may also be used to provide a total networking solution with built-in PoE.All PoE injectors and switches are sold separately.DIN Rail MountingThe DIN-AP4is designed to attach to a standard DIN rail for installation in a wall mount enclosure(Crestron DIN-EN series or similar)or on a wall panel as part of a complete DIN rail automationsystem.SpecificationsControl EngineCrestron®4-Series™;real-time,preemptive multi-threaded/multitasking kernel;Transaction-Safe Extended FAT file system;supports up to10simultaneously running programsCommunicationsEthernet100Mbps,auto-switching,auto-negotiating,auto-discovery,full/halfduplex,industry-standard TCP/IP stack,UDP/IP,CIP,DHCP,SSL,TLS,SSH,SFTP(SSH File Transfer Protocol),FIPS140-2compliant encryption,IEEE 802.1xX,SNMP,BACnet and IP1,IPv4or IPv6,ActiveDirectory®service authentication,HTTPSweb server,HTTPS web browser setup andXiO Cloud®client,SMTP email client Cresnet®NetworkCresnet master modeUSB Supports USB mass storage class devicesvia the front panel USB2.0host port,supports computer console via the frontpanel USB2.0device portRS-232/422/485For2-way device control and monitoring,supports RS-232,RS-422,or RS-485up to115.2k baud with hardware and softwarehandshakingIR/Serial Supports1-way device control via infraredup to1.2MHz or serial TTL/RS-232(0–5V)up to115.2k baudMemorySDRAM1GBFlash8GBMemory Card Supports SD and SDHC cards up to32GB External Storage Supports USB storage devices up to1TB Connectors and Card SlotsI/O 1–8(1)9-pin3.5mm detachable terminal block;Comprises(8)Versiport digitalinput/output or analog input ports(referenced to GND);Digital Input:Rated for0–24VDC,inputimpedance20kΩ,logic threshold>3.125Vlow/0and<1.875V high/1;Digital Output:250mA sink from maximum24VDC,catch diodes for use with realworld loads;Analog Input:Rated for0–10VDC,protected to24VDC maximum,inputimpedance21kΩwith pull-up resistordisabled;Programmable5V,2kΩpull-up resistor perpinMEMORY(1)SD memory card slot;Accepts one SD or SDHC card up to32GBfor storage of log filesIR/SERIAL 1–4(1)8-pin3.5mm detachable terminal block;Comprises(4)IR output ports;IR output up to1.2MHz;1-way serial TTL/RS-232(0–5V)up to115.2k baud;IRP2IR emitters sold separatelyRELAYS1–4(1)8-pin3.5mm detachable terminal block;Comprises(4)normally open,isolatedrelays;Rated1A,30VAC/VDC;MOV arc suppression across contacts COMPUTER(1) USB Type B connector,female;USB 2.0computer console port;For setup onlyPWR(1)2-pin3.5mm detachable terminal block;24VDC power input for power pack(soldseparately)NET(2)4-pin3.5mm detachable terminalblocks,paralleled;Cresnet master portCOM1–2(2)5-pin3.5mm detachable terminalblocks;Bidirectional RS-232/422/485port;Up to115.2k baud;hardware and softwarehandshaking supportG(1)6-32screw;Chassis ground lugUSB(1)USB Type A connector,female;USB2.0port for storage devicesLAN PoE(1)8-pin RJ-45connector,female;100BASE-T Ethernet port;PoE (Power over Ethernet) PD (PoweredDevice) portControls and IndicatorsPWR(1)Bicolor green/amber LED,indicatesoperating power is present;Amber indicates that the device is bootingand is not yet ready to operate;Green indicates that the device is ready tooperateNET(1)Amber LED,indicates communicationwith Cresnet devicesMSG(1)Red LED,indicates control processorhas generated an error messageHW-R(1)Recessed push button,initiateshardware resetSW-R(1)Recessed push button,initiatessoftware resetLAN(1)Green and(1)Amber LEDs;Green LED indicates Ethernet link statusand connection speed;Amber LED indicates Ethernet activity PowerPower SourceOptionsPower pack(sold separately) or PoEPower Pack Must supply24VDC to2-pin terminal blockvia flying leads;Use model PW-2407WUL or equivalentPower over Ethernet IEEE802.3at Type1(802.3af compatible) Class0(12.95W)PoE Powered DeviceAvailable Cresnet Power 2.5W maximum via PoE;10W maximum via0.75@24VDC power packPower Consumption 9.7W(not including any connected Cresnet devices)EnvironmentalTemperature41to113°F(5to45°C)Humidity10%to90%RH(noncondensing)Heat Dissipation33BTU/hrEnclosureLight gray polycarbonate housing with polycarbonate label overlay,UL94V-0rated,35mm DIN EN60715rail mount,DIN 43880form factor for enclosures with45mm front panel cutout,occupies9DIN module spaces(162mm)DimensionsHeight 3.57in(91mm)Width 6.33in(161mm)Depth 2.28in(58mm)Weight9.8oz(277g)ComplianceRegulatory Model:DIN-AP4;UL®Listed for US&Canada,CE,IC,FCC Part15Class B digital deviceModelDIN-AP44-Series™DIN Rail Control SystemAvailable AccessoriesPW-2407WULWall Mount Power Pack,24VDC,0.75A,Flying Leads, UniversalCEN-SWPOE-1616-Port Managed PoE SwitchCEN-SW-POE-55-Port PoE SwitchPWE-4803RUPoE InjectorCNSP-XXCustom Serial Interface CableCSP-LIR-USBIR LearnerIRP2IR Emitter with Terminal Block ConnectorDIN-AO8DIN Rail Analog Output ModuleDIN-BLOCKDIN Rail Cresnet®Network Distribution BlockDIN-CENCN-2Ethernet to Cresnet®Network BridgeDIN-CENCN-2-POEEthernet to Cresnet®Network Bridge with PoEDIN-HUBDIN Rail Cresnet®Network Distribution HubDIN-IO8DIN Rail VersiportModuleDIN-1DIM4DIN Rail Dimmer,1feed,4channelsDIN-1DIMU4DIN Rail Universal Dimmer,1feed,4channelsDIN-4DIMFLV4DIN Rail0–10V Dimmer Module,4feeds,4channelsDIN-8SW8-IDIN Rail High-Voltage Switch with Digital InputsDIN-EN-2X18Enclosure for DIN Rail Devices,2DIN Rails,18M WideDIN-EN-3X18Enclosure for DIN Rail Devices,3DIN Rails,18M WideDIN-EN-6X18Enclosure for DIN Rail Devices,6DIN Rails,18M WideDIN-PWS30-277DIN Rail30W Cresnet®Power Supply,277VDIN-2MC2DIN Rail Motor Control,2feeds,2channelsSW-3SERIES-BACNET-50+BACnet Network/IP Support for3-Series®and4-Series Control ProcessorsSW-FUSION-C-3Crestron Fusion®Cloud;250rooms;3-year service,support, and updatesSW-FUSION-P-LCrestron Fusion®On-premises;Unlimited rooms;lifetime service,support,and updatesSW-XIOC-EMXiO Cloud®Provisioning and Management Service,Endpoint Management License for one roomSW-XIOC-SXiO Cloud®Provisioning and Management Service,Support License for one roomSW-XIOC-APIXiO Cloud®Provisioning and Management Service,REST API License for one roomXPANELXPanel–Crestron Control®Interface for ComputersNotes:1.A BACnet and IP license is required.A free license is available to support upto50BACnet objects on a single4-Series control system.Enabling support for more than50BACnet objects requires the purchase of oneSW-3SERIES-BACNET-50+license.The DIN-AP4supports a maximum of 500BACnet objects when dedicated for BACnet use only.Actualcapabilities are contingent upon the overall program size and complexity.To obtain the license,visit /bacnetlicense.2.This feature is only available when using the TSR-310.Other Crestrontouch screens,handheld remotes,and keypads are not supported.Forthese interfaces,traditional IR or CEC control must be used to controlsupported Apple devices.This product may be purchased from select authorized Crestron dealers and distributors.To find a dealer or distributor,please contact the Crestron sales representative for your area.A list of sales representatives is available online at /How-To-Buy/Find-a-Representative or by calling855-263-8754.This product is covered under the Crestron standard limited warranty.Refer to /warranty for full details.The specific patents that cover Crestron products are listed online at.Certain Crestron products contain open source software.For specific information,please visit /opensource.Crestron,the Crestron logo,3-Series,4-Series,Cresnet,Crestron Control, Crestron Fusion,Crestron Toolbox,and XiO Cloud are either trademarks or registered trademarks of Crestron Electronics,Inc.in the United States and/or other countries.Apple,HomeKit,iPad,iPhone,and iPod Touch are either trademarks or registered trademarks of Apple,Inc.in the United States and/or other countries.Android is either a trademark or a registered trademark of Google Inc.in the United States and/or other countries.Active Directory,Azure, and Microsoft are either trademarks or registered trademarks of Microsoft Corporation in the United States and/or other countries.Other trademarks, registered trademarks,and trade names may be used in this document to refer to either the entities claiming the marks and names or their products.Crestron disclaims any proprietary interest in the marks and names of others.Crestron is not responsible for errors in typography or photography.Specifications are subject to change without notice.©2020Crestron Electronics,Inc.Rev08/18/20。

Crestron常用产品资料汇总一、系统主机系列CP2的技术参数：Crestron 第二代经济型双总线控制主机；Motorola Coldfire 处理器具有3个RS232/422/485控制接口；支持硬件/软件握手，最高波特率达115200bps；具有8个IR/单向RS232控制接口；作为红外输出时频率达；作为单向RS232输出时最高波特率达115200bps；具有8个30V/1A的弱电继电器；具有8个模拟或数字的I/O口；具有4芯标准Crestron网络接口一个；后面板具有一个编程/调试用的计算机DB9接口；CP2E的技术参数：Crestron 第二代经济型双总线控制主机；Motorola Coldfire 处理器具有3个RS232/422/485控制接口；支持硬件/软件握手，最高波特率达115200bps；具有8个IR/单向RS232控制接口；作为红外输出时频率达；作为单向RS232输出时最高波特率达115200bps；具有8个30V/1A的弱电继电器；具有8个模拟或数字的I/O口；具有1个10M/100M自适应以太网网卡；具有4芯标准Crestron网络接口一个；MP2的技术参数：Crestron 第二代经济型双总线控制主机；Motorola Coldfire 处理器具有2个RS232/422/485控制接口；支持硬件/软件握手，最高波特率达115200bps；具有4个IR/单向RS232控制接口；作为红外输出时频率达；作为单向RS232输出时最高波特率达115200bps；具有4个30V/1A的弱电继电器；具有4个模拟或数字的I/O口；具有4芯标准Crestron网络接口一个；后面板具有一个编程/调试用的计算机DB9接口；4×2视频转换，7×1音频转换，内置音量控制和参数均衡器MP2E的技术参数：Crestron 第二代经济型双总线控制主机；Motorola Coldfire 处理器具有2个RS232/422/485控制接口；支持硬件/软件握手，最高波特率达115200bps；具有4个IR/单向RS232控制接口；作为红外输出时频率达；作为单向RS232输出时最高波特率达115200bps；具有4个30V/1A的弱电继电器；具有4个模拟或数字的I/O口；具有1个10M/100M自适应以太网网卡；具有4芯标准Crestron网络接口一个；4×2视频转换，7×1音频转换，内置音量控制和参数均衡器AV2的技术参数：Crestron 第二代专业双总线控制主机；Motorola Coldfire 处理器具有6个RS232/422/485控制接口；支持硬件/软件握手，最高波特率达115200bps；具有8个IR/单向RS232控制接口；作为红外输出时频率达；作为单向RS232输出时最高波特率达115200bps；具有8个30V/1A的弱电继电器；具有8个模拟或数字的I/O口；具有1个Z BUS插槽，可安装C2ENET-1/C2ENET-2卡，连接到LAN/WAN；具有1个闪存插槽；具有4芯标准Crestron网络接口一个；前/后面板具有一个编程/调试用的计算机DB9接口；PRO2的技术参数：Crestron 第二代专业双总线控制主机；Motorola Coldfire 处理器具有6个RS232/422/485控制接口；支持硬件/软件握手，最高波特率达115200bps；具有8个IR/单向RS232控制接口；作为红外输出时频率达；作为单向RS232输出时最高波特率达115200bps；具有8个30V/1A的弱电继电器；具有8个模拟或数字的I/O口；具有1个Z BUS插槽，可安装C2ENET-1/C2ENET-2卡，连接到LAN/WAN；具有3个Y BUS插槽，可插入红外卡、弱电继电器卡、RS232卡等，从而增加控制接口；具有1个闪存插槽；具有4芯标准Crestron网络接口一个；前/后面板具有一个编程/调试用的计算机DB9接口；LCD前显示/操作面板；MPS-200多媒体控制主机MPS-200是会议室和教室报告演讲系统完整的解决方案，在2U机柜的空间中同时集成了控制系统，多媒体切换器，音频处理器以及功放的功能。

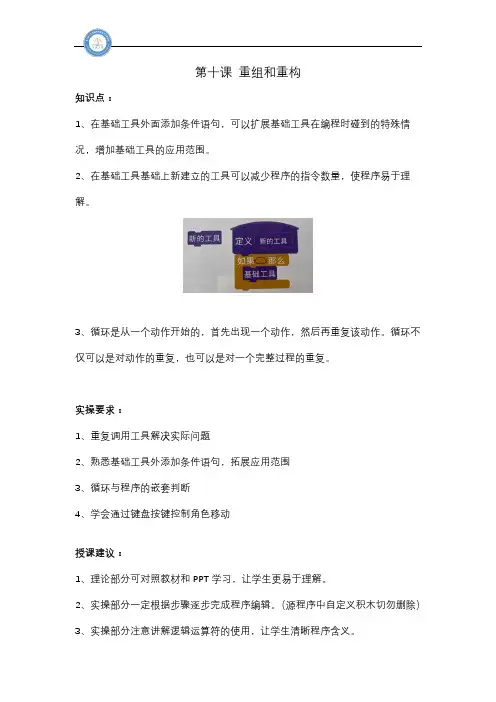

第十课重组和重构
