《港口规划与布置》课程设计计算说明书

港口规划与布置课程设计计算书港口规划与布置课程设计学院：海洋环境与工程学院专业：港口航道与海岸工程姓名：班级：学号：目录第一章：原始资料的整理与分析一、地形、地质资料 (2)二、水文与气象资料 (2)三、经济资料 (3)四、设计依据 (4)第二章：码头总体规模设计一、港址选择 (4)二、码头泊位长度 (4)三、码头泊位数 (7)第三章：港口水域设计一、港池、船舶制动水域、回旋水域和前沿停泊水域设计 (8)二、锚地设计 (9)三、航道选线和进出港航道宽度计 (11)四、码头前沿水深 (12)五、防波堤和口门布置 (14)第四章：港口陆域设施设计一、港区陆域分区布置 (15)二、码头前沿作业区设计 (15)三、码头后方作业区设计 (16)四、码头库（场）面积计算 (16)第一章：原始资料的整理与分析一、地形、地质资料本设计采用的地形图如图1所示，其地质情况为软基，年回淤量（厘米/年）为12厘米/年。

如图所示，此地区陆域宽广，水域宽阔，水深适宜，足够布置船舶回转、制动、港内航行、停泊作业、锚地和港池等水域。

水域有一定的天然掩护，与陆地形成一个小型的港湾，十分适合建港。

此外，该地区右侧陆地陆域广阔，岸线充足且较为平整。

上部毗邻内陆河道，方便港口与内河水网相连接，可充分利用水运集疏运条件。

故拟在该地区右侧陆域建造顺岸式码头。

1 地形图二、水文与气象资料（一）半日潮型平均潮差3.6米（二）潮位历史统计资料潮位历史统计表表1潮位单位：米故潮位3.38~3.20m为H4%，在本设计中令H4%=3.38。

（二）风况统计资料风况统计资料表2（四）港口作业天数恶劣天气1~3/天年营运天：348天三、经济资料（一）吞吐量、集疏运方式吞吐量、集疏运方式统计表表3注：未来二十年，杂货吞吐量可能有成倍增长由表3分析可知，本设计中的主要货物品种为杂货和矿石，属于件杂货、散货多用途码头。

其中，杂货中有25%的适箱货，即有201ⅹ25%≈51万吨货物由集装箱船运输，150万吨货物由杂货船运输。

《港口平面规划与布置》课程设计计算书院系：工程学院专业：船舶与海洋工程班级：港口1092学号：20091124209学生姓名：柯志锋指导教师：陈冰2012 年 1 月9 日海港平面规划与布置1设计基资料 1.1港口状况该港其一期建设工程拟建2个2万吨级的散货码头，预测年通过力为300万吨。

1.2设计船型该港的代表船型为：散货船为2万吨级，船长×船宽×型深×满载吃水=164m ×25.0m ×13.4m ×9.8m ；该船在港一天所需费用均为8/S C = 万元艘日。

1.3装卸工艺及装卸能力散货船在该港的平均装卸量为5000/ 3.89/b G == 吨艘，C 万元泊日1.4港处自然条件1.41气象、地质条件：温度：湛江地处北回归线以南，属亚热带气候，受海洋气候调节，冬无严寒，夏无酷暑，暑季短，温差不大。

气温年平均23.2C，七月最高，月平均为28.9C，最高曾达38.1C；1月平均为15.5C，最低曾达2.8C。

气温宜人，草木长青，终年无积雪，四季通航。

风况：4~9月多东及东南风。

10月~次年3月盛行北及东北风，一般3~4级，最大达6~7级。

热带风暴一般发生于5~11月，以7~9月，约占全年56%。

平均年雨天数126天。

年最大降水量2411.3mm ，最小降水量743.6mm 。

有雨季、旱季之分。

每年4~9月为雨季，占年降水量的80%左右。

雾况：雾日多集中于1~4月，约占全年雾日的83%，多于午夜形成，次日10时后渐散，多为平流雾。

多年平均雾日为52天，年最少雾日11天。

雷暴：年平均雷暴日100天，主要发生在3~11月。

1.42水文资料和水文条件：设计高水位：+5.86m 设计低水位：+2.62m 极端高水位+6.04m 极端低水位－0.08m本港潮型属不规则半日潮型。

一天出现两次高潮和两次低潮，有日不等现象。

湛江港是华南沿海海潮差较大的港口，受地形的影响，潮差自湾外向湾内增大。

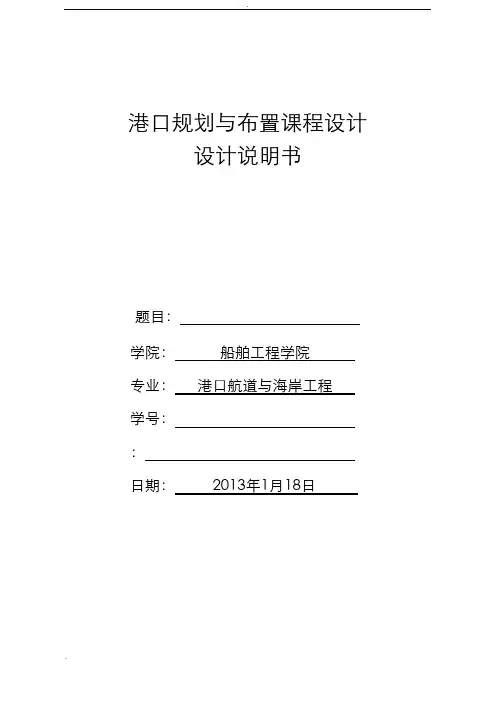

港口规划与布置课程设计设计说明书题目：学院：船舶工程学院专业：港口航道与海岸工程学号：：日期：2013 年1月18 日目 录1 设计基础资料 1.1 设计依据 1.2 设计标准、规 1.3 港口现状及发展规划石岛地处经济发展的前沿地区，随着港口吞吐量不断增长，船舶运输不断向大型化发展，现有港口生产能力已经不能满足未来地区经济的发展要求。

本 课题主要是对石岛新港湾码头进行总平面布置设计。

该码头建设将使石岛港满足 第四代集装箱船和 10 万吨散货船的靠泊要求，缓解石岛港现在水域拥挤、深水 泊位不足、港区机械设备落后等问题。

港口设计吞吐量为：铁矿石 140 万吨，集 装箱 60 万 T EU 。

该港区规划可利用岸线 1200m ，陆域纵深 600m 。

码头水深条件良好，码头 选址区域无不良地质现象出现。

1.4 设计船型1.5 装卸工艺 1.6 自然条件 ┄┄（三）设计水位 （四）自然条件石岛属荣成市石岛镇，位于半岛最东端，荣成市南部石岛湾畔，处于山 东经济开放区的前沿地带。

属省荣成市辖境。

东及东北方向有镆铘岛掩护， 北有山，背依石岛山，三面环山，口门向东南敞开，与南、黄海相连。

1、水文气象年平均气温为11.8℃。

最热月份是8月份，平均气温为24.5℃；最冷月份是1 月份，平均气温为-1.2℃。

极端最高气温为 36.8℃，极端最低气温为-14.6℃。

多年平均降水量为858.3mm，历年最大日降水量为1218.2mm，雨季集在7～9 月份，占年降水总量的60%。

年平均降水日数为86.3天。

2、风况石岛濒临海域，属于东南亚季风区，根据海洋站测风资速为6.2m/s，最小是9月，平均风速为4.5m/s。

3、雾况年平均雾日数52.7 天，多集中于4～7 月，占雾日数的75%。

年最多雾日数79天（1 9 6 4，年最少雾日数2 9天4、波浪50 年一遇，H1%波高值为：设计高水位：H1%=1.865m，T=6.3s 设计低水位：H1%=1.565m，T=6.3s 极端高水位：H1%=1.915m，T=6.3s2 散货码头装卸工艺设计2.1 散货码头装卸工艺设计一般规定2.2 散货码头装卸机械选型和工艺流程设计2.3 散货码头主要建设规模的确定2.3.1 泊位年通过能力2.3.2 泊位数2.3.3 仓库或堆场面积┄┄3 集装箱码头装卸工艺设计3.1 集装箱码头装卸工艺设计一般规定3.2 集装箱码头装卸机械选型和工艺流程设计3.3 集装箱码头主要建设规模的确定3.3.1 泊位年通过能力3.3.2 泊位数3.3.3 仓库或堆场面积┄┄2 散货码头装卸工艺设计散货（铁矿石）码头由于我国铁矿石稀缺，省份又属于进口铁矿石的大省，所以省石岛港的建设主要作用是服务于铁矿石的进口。

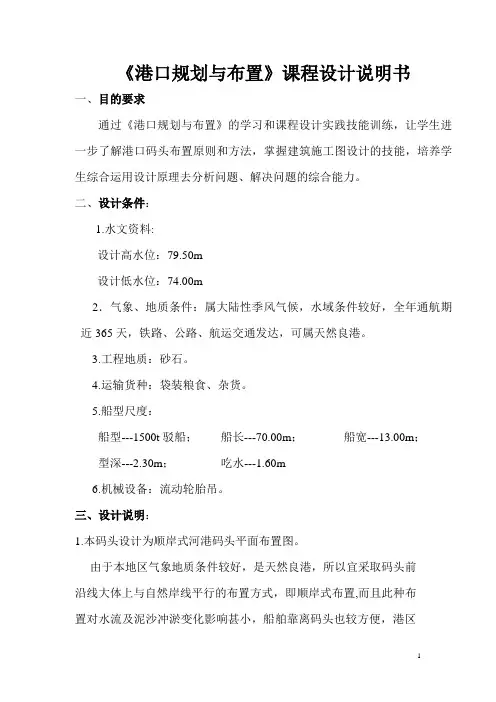

《港口规划与布置》课程设计说明书一、目的要求通过《港口规划与布置》的学习和课程设计实践技能训练，让学生进一步了解港口码头布置原则和方法，掌握建筑施工图设计的技能，培养学生综合运用设计原理去分析问题、解决问题的综合能力。

二、设计条件：1.水文资料:设计高水位：79.50m设计低水位：74.00m2．气象、地质条件：属大陆性季风气候，水域条件较好，全年通航期近365天，铁路、公路、航运交通发达，可属天然良港。

3.工程地质：砂石。

4.运输货种：袋装粮食、杂货。

5.船型尺度：船型---1500t驳船；船长---70.00m；船宽---13.00m；型深---2.30m；吃水---1.60m6.机械设备：流动轮胎吊。

三、设计说明：1.本码头设计为顺岸式河港码头平面布置图。

由于本地区气象地质条件较好，是天然良港，所以宜采取码头前沿线大体上与自然岸线平行的布置方式，即顺岸式布置,而且此种布置对水流及泥沙冲淤变化影响甚小，船舶靠离码头也较方便，港区后方也较易获得所需的陆域面积。

顺岸式码头线几乎是天然河流中唯一合理的布置。

因此，本设计采用顺岸式布置。

2. 4个驳船泊位码头是港口生产的中心，一个港口可同时停靠码头进行装卸作业的船舶数量，即泊位数，是港口的主要规模之一。

港口其他设施的规模一般均与码头泊位数量配套或相互协调。

本港区码头采用4泊位设计。

码头前沿高程为80.0m；吞吐量为40万吨；岸线长度为498m，泊位长度为455m，陆域纵深为270m；绿化面积为1.66万㎡，陆域总面积为10.80万㎡；绿化率为15.37％；排水坡度5‰；陆域设施包括：4个流动轮胎吊、仓库、堆场、道路、变电所、维修车间、办公楼、供水调节站、食堂等。

四、设计计算:布置港口陆域时，需首先确定有关设计高程值。

河港中有关的陆域设计高程值有设计高水位、码头前沿设计高程、港口陆域设计高程。

设计高程值的确定与港口所处河段水位特性、河岸地形及河岸高程有极大关系。

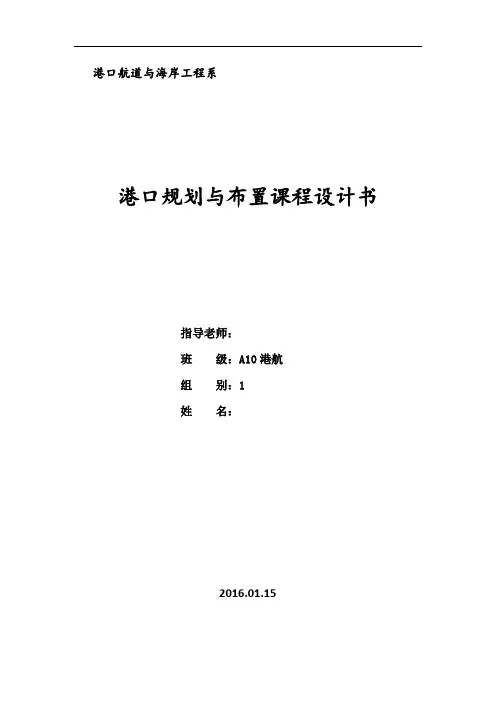

港口航道与海岸工程系港口规划与布置课程设计书指导老师：班级：A10港航组别：1姓名：2016.01.15港口规划与布置课程设计一、设计基本资料 (3)（一）吞吐量、集疏运方式 (3)（二）船型 (3)（三）营运系数 (3)（五）集疏运条件 (3)（六）水文与气象条件 (3)二、港口总平面设计 (4)（一）港口主要建设规模的确定 (4)1、泊位数量的确定 (4)2、集装箱堆场容量： (5)3、集装箱码头堆场总面积 (5)（二）码头有关设计尺度的确定 (5)1、码头前沿高程的确定 (5)2、码头前沿设计水深的确定 (6)（三）水域规模的确定 (8)1、船舶回旋水域的确定 (8)2、港池尺度的确定 (9)3、进港航道 (9)4、锚地的布置 (11)三、建港条件与环境的分析 (12)（一）经济条件与环境 (12)（二）自然条件与环境 (12)四、港口整体布局及依据 (13)（一）陆域规划 (13)1、码头平面布置依据 (13)2、码头平面布置 (13)3、堆、库场布置 (13)4、集疏运路线 (14)（二）水域规划 (14)1、航道 (14)2、防波堤 (14)3、口门 (14)4、锚地 (15)五、附件 (15)一、设计基本资料（一）吞吐量、集疏运方式注：未来二十年，杂货吞吐量可能有成倍增长。

（二）船型（三）营运系数（四）地形、地质（五）集疏运条件（六）水文与气象条件潮型：为正规半日潮型，潮差2.77米潮位：平均高潮位3.85米，平均低潮位1.08米，最高高潮位5.36米，最低低潮位0.70米。

抗震设防烈度：6级，基本地震加速度为0.05g风况统计资料见附录2根据风资料判断强波向为SE 方向恶劣天气1~2天年营运天：350天二、港口总平面设计由原始资料知，本港口货种为杂货、矿石、煤炭。

本规划将设计三种类型码头，一类为多用途杂货码头，一类为矿石专用码头，一类为煤炭专用码头。

根据《JTJ211-99海港总平面设计规范》附录A ：设计船型尺度及典型船舶尺度有：（一）港口主要建设规模的确定1、泊位数量的确定根据《JTJ211-99海港总平面设计规范》有：泊位数应根据码头年作业量、泊位性质和船型等因素按下式计算：t P Q N =式中: 过程确定。

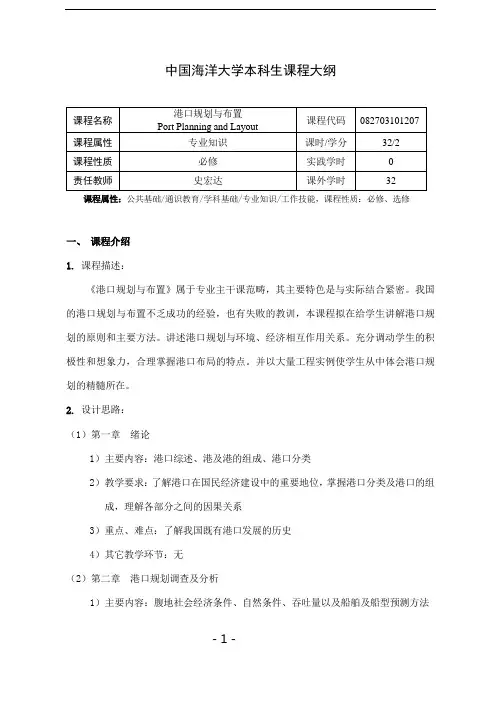

中国海洋大学本科生课程大纲课程属性：公共基础/通识教育/学科基础/专业知识/工作技能，课程性质：必修、选修一、课程介绍1.课程描述：《港口规划与布置》属于专业主干课范畴，其主要特色是与实际结合紧密。

我国的港口规划与布置不乏成功的经验，也有失败的教训，本课程拟在给学生讲解港口规划的原则和主要方法。

讲述港口规划与环境、经济相互作用关系。

充分调动学生的积极性和想象力，合理掌握港口布局的特点。

并以大量工程实例使学生从中体会港口规划的精髓所在。

2.设计思路：（1）第一章绪论1）主要内容：港口综述、港及港的组成、港口分类2）教学要求：了解港口在国民经济建设中的重要地位，掌握港口分类及港口的组成，理解各部分之间的因果关系3）重点、难点：了解我国既有港口发展的历史4）其它教学环节：无（2）第二章港口规划调查及分析1）主要内容：腹地社会经济条件、自然条件、吞吐量以及船舶及船型预测方法- 1 -2）教学要求：掌握自然条件、社会经济条件等对港口规划的影响及作用，重点结合工程水文学内容讲述风、潮位、波浪、海流、泥沙对港口作业天数、平面布置以及泊位数、位置等影响3）重点、难点：将先修的工程水文学、海岸动力学等内容相融合。

5）其它教学环节：无（3）第三章港口装卸工艺1）主要内容：件杂货、集装箱、干散货、液体散货、游艇等码头装卸机械和工艺，游艇上下岸工艺2）教学要求：掌握件杂货、集装箱、干散货、液体散货、游艇等码头装卸机械和工艺3）重点、难点：装卸工艺与码头功能之间的关系。

4）其它教学环节：无（4）第四章码头及码头平面设计1）主要内容：码头分类、码头规模的确定、码头最优泊位数、泊位组及提高泊位效率、码头泊位尺度的确定、多用途及件杂货码头、集装箱码头、滚装码头、油码头、液化石油气专用码头、港池及码头平面尺度、码头前沿高程2）教学要求：掌握码头的分类及各类码头的特点；掌握码头规模确定的原则及方法；掌握码头最优泊位数的确定原则及方法；了解泊位组作业的方式，学会如何提高泊位效率。

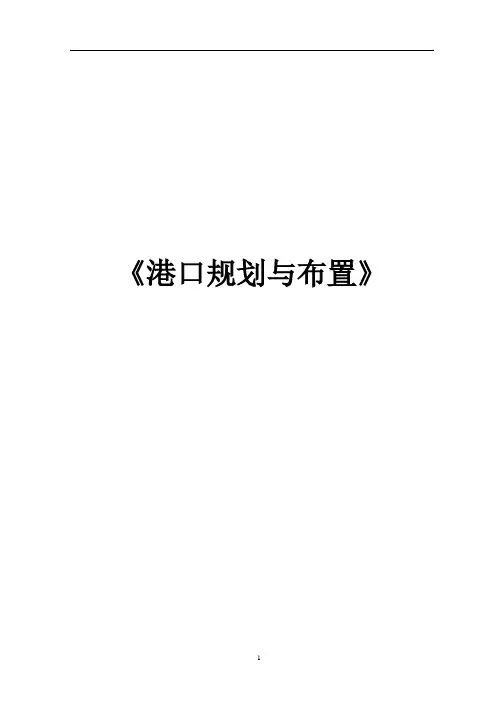

《港口规划与布置》《港口规划与布置》课程设计任务书题目：连云港西港区规划布置时间：月日至月日共 1 周专业：班级：学号：姓名：指导教师（签字）：系主任（签字）：一、设计内容及要求按照《课程设计规范》要求，主要完成以下内容：1．岸线利用规划。

（1）规划原则；（2）岸线利用现状分析；（3）岸线利用规划；2．港区总体布局规划：（1）规划原则；（2）陆域布局规划；（3）水域布局规划（4）港界二、设计原始资料1．工程地理位置：2、气象条件：（一）气温本地区属东亚温带季风气候，月平均气温8月份最高，平均气温27度均气温1月份最低，平均气温0.9℃。

多年平均气温14.2℃极端最高气温38.5℃极端最低气温-11.9℃日最高气温≥35℃的日数平均每年出现3d。

（二）降水本地区降水有显著的季节变化，每年的6～9月的降水量，占全年总降水量的63％，其中6月份降水量最大。

而冬三月（1~3月）的降水量，仅占全年总降水量的6%。

多年平均降水量882.6mm年最多降水量1380.7 mm年最少降水量520.7 mm日最多降水量450.7 mm（1985年9月1日，为罕见特大暴雨）日降水量≥25mm的天数多年平均8.8 d。

（三）风况连云港海洋站多年风况资料统计结果表明：该地区常风向为E向，季节分布为春、夏季E~ESE向；秋季N、NNE向；冬季NE、NNE向。

1992年以来的6级以上大风天数有所减少。

统计结果详见表1-1，风玫瑰图见图1－3。

风速特征值统计表表1－1（四）雾多年平均雾日数（能见度≤1km）20d，最多36d，最少11d。

全年以3～4月雾日数最多。

雾的出现以晨雾居多，一般上午10时后消散，全天有雾时很少。

（五）相对湿度年平均相对湿度70％。

（六）灾害性天气1、台风连云港地区受台风影响不太严重，基本为台风边缘影响。

多年统计资料表明影响江苏的台风平均每年1.5次。

1997年的9711号在山东登陆时对连云港地区的影响较大，台风过境时新浦实测最大风速32m/s，风向ESE；连云港海洋站最大风速瞬时35m/s，风向不详。

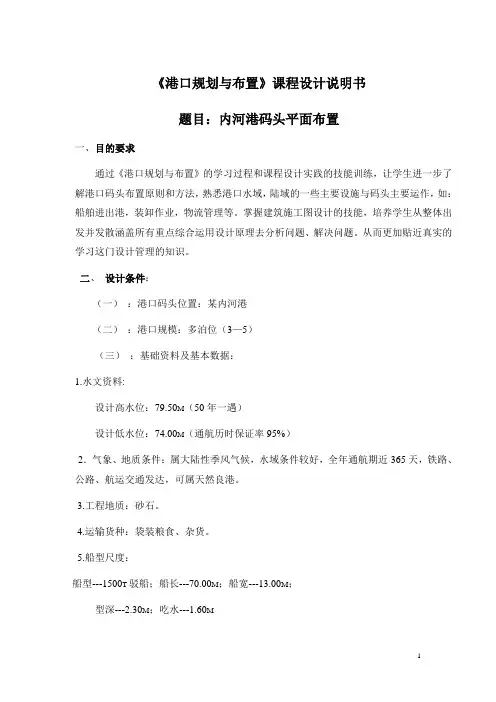

《港口规划与布置》课程设计说明书题目：内河港码头平面布置一、目的要求通过《港口规划与布置》的学习过程和课程设计实践的技能训练，让学生进一步了解港口码头布置原则和方法，熟悉港口水域，陆域的一些主要设施与码头主要运作，如：船舶进出港，装卸作业，物流管理等。

掌握建筑施工图设计的技能，培养学生从整体出发并发散涵盖所有重点综合运用设计原理去分析问题、解决问题。

从而更加贴近真实的学习这门设计管理的知识。

二、设计条件：（一）：港口码头位置：某内河港（二）：港口规模：多泊位（3—5）（三）：基础资料及基本数据：1.水文资料:设计高水位：79.50M（50年一遇）设计低水位：74.00M（通航历时保证率95%）2．气象、地质条件：属大陆性季风气候，水域条件较好，全年通航期近365天，铁路、公路、航运交通发达，可属天然良港。

3.工程地质：砂石。

4.运输货种：袋装粮食、杂货。

5.船型尺度：船型---1500T驳船；船长---70.00M；船宽---13.00M；型深---2.30M；吃水---1.60M6.机械设备：流动轮胎吊。

（四）：设计主要内容1.总平面布置分析：岸线地理位置，地质条件，气象条件及环境特性等。

2.码头形式的确定：码头岸线长度的确定：泊位长度的确定。

3.码头前沿高程的计算。

4.港口水域布置：码头前沿设计水深的确定。

5.码头陆域：前沿作业带尺寸的确定；港区地面排水坡度的确定。

6.码头平面堆场及仓库面积的确定。

三、设计项目及计算：1)船舶尺寸与陆域设施：A.船型---1500t驳船；船长---70.00m；船宽---13.00m；型深---2.30m；吃水---1.60m设计中假设船舶为普通杂货船，用来载运成包，成捆，成箱及成组的件杂货。

符合船舶的实际情况。

B..码头陆域与其设施的介绍码头前沿高程为80.5m；吞吐量为27.5万吨；岸线长度为381m，泊位长度为330m，陆域纵深为237m；绿化面积为8920㎡，陆域总面积为90297㎡；绿化率为9.88％；排水坡度5‰；陆域设施包括：4个门流动轮胎吊、仓库、堆场、道路、变电所、修理厂、材料库、工具库、办公大楼、澡堂、后勤中心、消防所、职工培训与活动中心、食锅炉房、流动机械室、停车场、食堂、超市、加油站、诊所等。

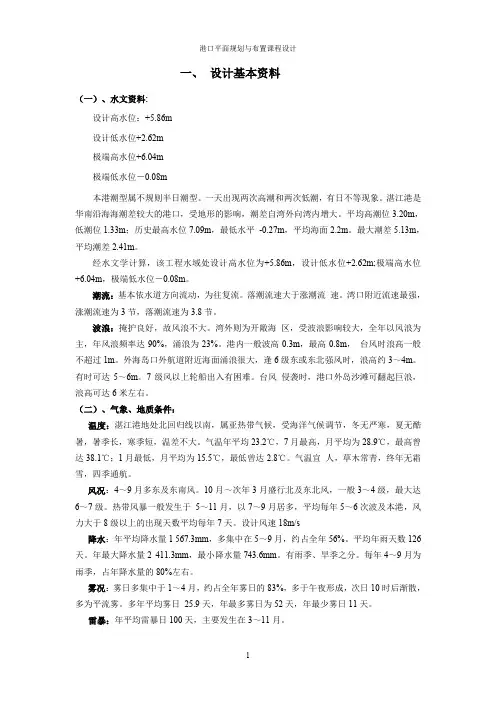

一、设计基本资料（一）、水文资料:设计高水位：+5.86m设计低水位+2.62m极端高水位+6.04m极端低水位－0.08m本港潮型属不规则半日潮型。

一天出现两次高潮和两次低潮，有日不等现象。

湛江港是华南沿海海潮差较大的港口，受地形的影响，潮差自湾外向湾内增大。

平均高潮位3.20m，低潮位1.33m；历史最高水位7.09m，最低水平-0.27m，平均海面2.2m。

最大潮差5.13m，平均潮差2.41m。

经水文学计算，该工程水域处设计高水位为+5.86m，设计低水位+2.62m;极端高水位+6.04m，极端低水位－0.08m。

潮流：基本依水道方向流动，为往复流。

落潮流速大于涨潮流速。

湾口附近流速最强，涨潮流速为3节，落潮流速为3.8节。

波浪：掩护良好，故风浪不大。

湾外则为开敞海区，受波浪影响较大，全年以风浪为主，年风浪频率达90%，涌浪为23%。

港内一般波高0.3m，最高0.8m，台风时浪高一般不超过1m。

外海岛口外航道附近海面涌浪很大，逢6级东或东北强风时，浪高约3～4m。

有时可达5～6m。

7级风以上轮船出入有困难。

台风侵袭时，港口外岛沙滩可翻起巨浪，浪高可达6米左右。

（二）、气象、地质条件：温度：湛江港地处北回归线以南，属亚热带气候，受海洋气候调节，冬无严寒，夏无酷暑，暑季长，寒季短，温差不大。

气温年平均23.2℃，7月最高，月平均为28.9℃，最高曾达38.1℃；1月最低，月平均为15.5℃，最低曾达2.8℃。

气温宜人，草木常青，终年无霜雪，四季通航。

风况：4～9月多东及东南风。

10月～次年3月盛行北及东北风，一般3～4级，最大达6～7级。

热带风暴一般发生于5～11月，以7～9月居多，平均每年5～6次波及本港，风力大于8级以上的出现天数平均每年7天。

设计风速18m/s降水：年平均降水量1 567.3mm，多集中在5～9月，约占全年56%。

平均年雨天数126天。

年最大降水量2 411.3mm，最小降水量743.6mm。

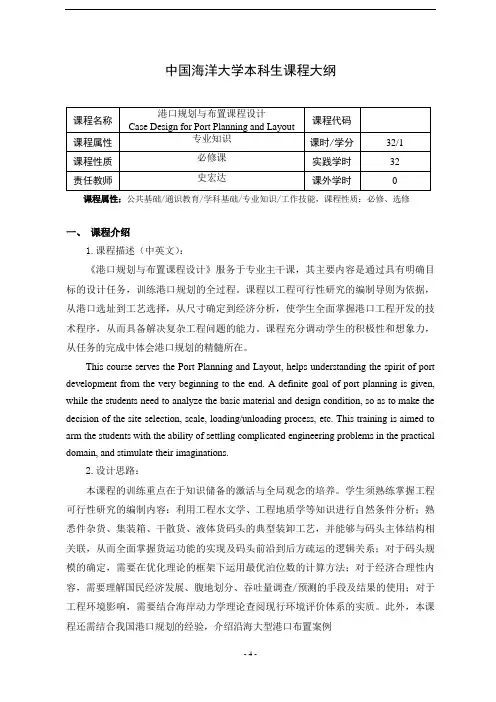

中国海洋大学本科生课程大纲课程属性：公共基础/通识教育/学科基础/专业知识/工作技能，课程性质：必修、选修一、课程介绍1.课程描述（中英文）：《港口规划与布置课程设计》服务于专业主干课，其主要内容是通过具有明确目标的设计任务，训练港口规划的全过程。

课程以工程可行性研究的编制导则为依据，从港口选址到工艺选择，从尺寸确定到经济分析，使学生全面掌握港口工程开发的技术程序，从而具备解决复杂工程问题的能力。

课程充分调动学生的积极性和想象力，从任务的完成中体会港口规划的精髓所在。

This course serves the Port Planning and Layout, helps understanding the spirit of port development from the very beginning to the end. A definite goal of port planning is given, while the students need to analyze the basic material and design condition, so as to make the decision of the site selection, scale, loading/unloading process, etc. This training is aimed to arm the students with the ability of settling complicated engineering problems in the practical domain, and stimulate their imaginations.2.设计思路：本课程的训练重点在于知识储备的激活与全局观念的培养。

学生须熟练掌握工程可行性研究的编制内容：利用工程水文学、工程地质学等知识进行自然条件分析；熟悉件杂货、集装箱、干散货、液体货码头的典型装卸工艺，并能够与码头主体结构相关联，从而全面掌握货运功能的实现及码头前沿到后方疏运的逻辑关系；对于码头规模的确定，需要在优化理论的框架下运用最优泊位数的计算方法；对于经济合理性内容，需要理解国民经济发展、腹地划分、吞吐量调查/预测的手段及结果的使用；对于工程环境影响，需要结合海岸动力学理论查阅现行环境评价体系的实质。

港口规划与布置实习班级：姓名：学号：指导老师：实习时间：前言 (3)第一章A海港的布置规划分析计算 (4)一．基本资料与设计要求 (4)二．设计内容 (5)三. A港设计计算过程 (5)第二章B海港港口规模分析计算 (10)一．基本资料与设计要求 (10)二．设计内容 (10)三. B港设计计算过程 (10)第三章C海港的布置规划分析计算 (15)一．基本资料与设计要求 (15)二．设计内容 (15)三. C港设计计算过程 (15)实习总结 (17)港口平面布置示意图 (18)在完成《港口规划与布置》课程授课的基础上，通过课程设计进行综合练习，培养学生利用所学基本理论知识解决实际工程问题的能力；增强独立分析完问题与解决问题的能力。

通过综合练习，让学生进一步了解港口码头布置原则和方法，熟悉港口水域，陆域的布置分析计算，如：码头最优泊位数、码头尺度。

航道尺度、锚地选择、回旋水域尺度、库场及堆场面积等。

第一章A海港的布置规划分析计算一．基本资料与设计要求（一）A海港该港位于岸线顺直、水深变化均匀且深度较深的有掩护的水域。

海岸线南北走向。

1、资料：（注：未来二十年，杂货吞吐量可能有成倍增长。

（2（3（4）地质（6）水文与气象条件 a.由潮位曲线图可知：历史累计频率1%的潮位为3.83米，历史累计频率98%的潮位为0.35米。

且港口为半日潮型，平均潮差3.6米。

b.常风向为NNE ，最大风速21m/s ，须考虑风对进港船舶、港口水域稳度、泥沙淤积的影响，适当布置防波堤及口门方位。

煤炭和矿石专用码头应尽量避免位于盛行风向。

常年天气状况良好，恶劣天气仅1～3天，全年营运天数为348。

二．设计内容根据《JTJ211-99海港总平面设计规范》设计泊位数，码头前沿高程，码头前沿设计水深，码头泊位尺度，船舶回旋水域，航道的布置，航道宽度（风流压偏角取7°），航道设计水深，港池尺度，防波堤、口门的布置，港内锚地的布置及尺度，库场、堆场面积。

港口航道与海岸工程系港口规划与布置课程设计书指导老师：班级：A10港航组别：1姓名：2016.01.15港口规划与布置课程设计一、设计基本资料 (3)（一）吞吐量、集疏运方式 (3)（二）船型 (3)（三）营运系数 (3)（五）集疏运条件 (3)（六）水文与气象条件 (3)二、港口总平面设计 (4)（一）港口主要建设规模的确定 (4)1、泊位数量的确定 (4)2、集装箱堆场容量： (5)3、集装箱码头堆场总面积 (5)（二）码头有关设计尺度的确定 (5)1、码头前沿高程的确定 (5)2、码头前沿设计水深的确定 (6)（三）水域规模的确定 (8)1、船舶回旋水域的确定 (8)2、港池尺度的确定 (9)3、进港航道 (9)4、锚地的布置 (11)三、建港条件与环境的分析 (12)（一）经济条件与环境 (12)（二）自然条件与环境 (12)四、港口整体布局及依据 (13)（一）陆域规划 (13)1、码头平面布置依据 (13)2、码头平面布置 (13)3、堆、库场布置 (13)4、集疏运路线 (14)（二）水域规划 (14)1、航道 (14)2、防波堤 (14)3、口门 (14)4、锚地 (15)五、附件 (15)一、设计基本资料（一）吞吐量、集疏运方式注：未来二十年，杂货吞吐量可能有成倍增长。

（二）船型（三）营运系数（四）地形、地质（五）集疏运条件（六）水文与气象条件潮型：为正规半日潮型，潮差2.77米潮位：平均高潮位3.85米，平均低潮位1.08米，最高高潮位5.36米，最低低潮位0.70米。

抗震设防烈度：6级，基本地震加速度为0.05g风况统计资料见附录2根据风资料判断强波向为SE 方向恶劣天气1~2天年营运天：350天二、港口总平面设计由原始资料知，本港口货种为杂货、矿石、煤炭。

本规划将设计三种类型码头，一类为多用途杂货码头，一类为矿石专用码头，一类为煤炭专用码头。

根据《JTJ211-99海港总平面设计规范》附录A ：设计船型尺度及典型船舶尺度有：（一）港口主要建设规模的确定1、泊位数量的确定根据《JTJ211-99海港总平面设计规范》有：泊位数应根据码头年作业量、泊位性质和船型等因素按下式计算：t P Q N =式中: 过程确定。

港口规划和布置课程设计一、课程目标知识目标：1. 学生能理解港口的基本概念、功能和分类。

2. 学生掌握港口规划和布置的基本原则、流程及影响因素。

3. 学生了解我国港口规划与发展的现状及趋势。

技能目标：1. 学生能运用所学知识分析港口规划的需求，提出合理的规划方案。

2. 学生具备一定的地理信息系统（GIS）操作能力，能利用GIS软件进行港口布置。

3. 学生能够通过小组合作、讨论、汇报等形式，展示港口规划与布置的成果。

情感态度价值观目标：1. 学生培养对港口规划与布置工作的兴趣，增强对我国港口事业的热爱。

2. 学生树立正确的规划观念，认识到港口规划与布置对区域经济发展的重要性。

3. 学生在合作学习中，培养团队协作精神，提高沟通、交流能力。

课程性质分析：本课程为地理学科选修课程，结合地理知识与实际案例分析，培养学生对港口规划与布置的理论认识和实践能力。

学生特点分析：学生为高中生，具有一定的地理知识基础，对实际问题有一定的分析能力，但缺乏实际操作经验。

教学要求：1. 理论与实践相结合，注重培养学生的实际操作能力。

2. 以学生为主体，激发学生的主动性和创造性。

3. 注重过程评价，关注学生在学习过程中的成长与进步。

二、教学内容1. 港口基本概念：介绍港口的定义、功能、分类及作用。

2. 港口规划原则：讲解港口规划的指导思想、原则、流程及主要任务。

3. 港口布置要点：分析港口布置的影响因素、布局类型及设计要求。

4. 我国港口规划与发展现状：阐述我国港口规划的政策、法规及发展历程。

5. 港口规划案例分析：选取典型港口规划案例，分析其成功经验和不足之处。

6. 港口规划实践操作：教授地理信息系统（GIS）的基本操作，利用GIS软件进行港口布置实践。

教学大纲安排：第一课时：港口基本概念及功能第二课时：港口规划原则与流程第三课时：港口布置要点及设计要求第四课时：我国港口规划与发展现状第五课时：港口规划案例分析第六课时：GIS软件操作及港口布置实践教材章节关联：1. 《地理》选修3第二章：区域发展与规划2. 《地理信息系统》第四章：GIS在区域规划中的应用教学内容进度安排：1. 前四课时，每课时1周，共计4周。

《港口工程学》课程设计计算说明书学生姓名：学号：指导教师：交通学院港航系二○一○年九月目录1设计目的和要求 (3)2设计资料 (3)3设计内容 (5)3.1集装箱堆场面积计算 (5)3.2总平面布置 (6)3.2.1船型尺度 (6)3.2.2高程设计 (6)3.2.3总平面布置方案 (7)3.3水工建筑物设计 (8)3.3.1码头前沿堆货荷载标准值 (8)3.3.2码头堆场荷载标准值 (8)3.3.3装卸机械设备荷载标准值 (8)3.3.4作用效应组合 (9)4结构计算 (9)4.1设计条件 (10)4.2作用的分类及计算 (10)4.3码头稳定性验算 (14)4.4强度计算 (19)1设计目的和要求本课程具有较强的工程实践性。

本课程的目的是为学生将来从事港口工程设计、施工及管理等工作打下坚实的专业基础。

课程设计是理论联系实际、培养学生解决实际问题能力的重要环节之一。

通过设计，要求达到：巩固已学过的有关《港口工程》的基本理论知识，培养正确的设计思想，初步掌握正确的设计方法和设计程序，提高学生计算、编写说明书和制图的技能，培养学生独立分析问题和解决问题的能力。

本次《港口工程》课程设计任为凤阳县鸿运港总平面布置方案与结构方案设计研究。

2设计资料凤阳县鸿运港通过建设多用途码头，可以满足凤阳及其园区企业对港口集装箱水运的需求；同时作为招商引资平台，可以提高工业园区对企业入住的吸引力，更好地促进工业园区和风阳县地方经济的可持续发展。

拟建工程位于凤阳县板桥镇霸王城，淮河右岸。

水路上距蚌埠市35km，下距五河县42km；公路距凤阳县城约10km，铁路距此约2km有临淮关站。

水路、公路、铁路交通便利。

多用途码头位于凤阳板桥霸王城港区，主要服务凤阳工业园区。

多用途泊位以装卸集装箱为主，兼顾部分件杂货的接卸。

本次工程可行性研究的对象是多用途（件杂货与内河集装箱）码头，设计吞吐量：内河集装箱13.935万TEU /年，其中出口量13.935万TEU /年；件杂货吞吐量为70万吨（其中出口20万吨，进口50万吨）；参见表1-1。

港口规划与布置实习班级：姓名：学号：指导老师：实习时间：前言 (3)第一章A海港的布置规划分析计算 (4)一．基本资料与设计要求 (4)二．设计内容 (5)三. A港设计计算过程 (5)第二章B海港港口规模分析计算 (10)一．基本资料与设计要求 (10)二．设计内容 (10)三. B港设计计算过程 (10)第三章C海港的布置规划分析计算 (15)一．基本资料与设计要求 (15)二．设计内容 (15)三. C港设计计算过程 (15)实习总结 (17)港口平面布置示意图 (18)在完成《港口规划与布置》课程授课的基础上，通过课程设计进行综合练习，培养学生利用所学基本理论知识解决实际工程问题的能力；增强独立分析完问题与解决问题的能力。

通过综合练习，让学生进一步了解港口码头布置原则和方法，熟悉港口水域，陆域的布置分析计算，如：码头最优泊位数、码头尺度。

航道尺度、锚地选择、回旋水域尺度、库场及堆场面积等。

第一章A海港的布置规划分析计算一．基本资料与设计要求（一）A海港该港位于岸线顺直、水深变化均匀且深度较深的有掩护的水域。

海岸线南北走向。

1、资料：（注：未来二十年，杂货吞吐量可能有成倍增长。

（2（3（4）地质（6）水文与气象条件 a.由潮位曲线图可知：历史累计频率1%的潮位为3.83米，历史累计频率98%的潮位为0.35米。

且港口为半日潮型，平均潮差3.6米。

b.常风向为NNE ，最大风速21m/s ，须考虑风对进港船舶、港口水域稳度、泥沙淤积的影响，适当布置防波堤及口门方位。

煤炭和矿石专用码头应尽量避免位于盛行风向。

常年天气状况良好，恶劣天气仅1～3天，全年营运天数为348。

二．设计内容根据《JTJ211-99海港总平面设计规范》设计泊位数，码头前沿高程，码头前沿设计水深，码头泊位尺度，船舶回旋水域，航道的布置，航道宽度（风流压偏角取7°），航道设计水深，港池尺度，防波堤、口门的布置，港内锚地的布置及尺度，库场、堆场面积。
