完整word版,压缩空气管路系统设计与安装

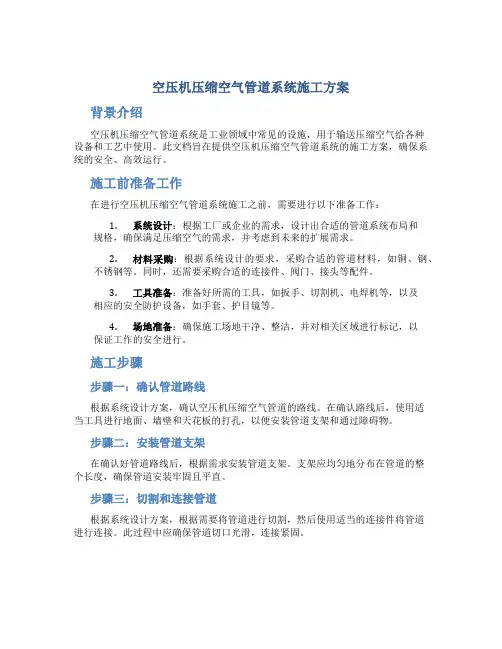

空压机压缩空气管道系统施工方案背景介绍空压机压缩空气管道系统是工业领域中常见的设施，用于输送压缩空气给各种设备和工艺中使用。

此文档旨在提供空压机压缩空气管道系统的施工方案，确保系统的安全、高效运行。

施工前准备工作在进行空压机压缩空气管道系统施工之前，需要进行以下准备工作：1.系统设计：根据工厂或企业的需求，设计出合适的管道系统布局和规格，确保满足压缩空气的需求，并考虑到未来的扩展需求。

2.材料采购：根据系统设计的要求，采购合适的管道材料，如铜、钢、不锈钢等。

同时，还需要采购合适的连接件、阀门、接头等配件。

3.工具准备：准备好所需的工具，如扳手、切割机、电焊机等，以及相应的安全防护设备，如手套、护目镜等。

4.场地准备：确保施工场地干净、整洁，并对相关区域进行标记，以保证工作的安全进行。

施工步骤步骤一：确认管道路线根据系统设计方案，确认空压机压缩空气管道的路线。

在确认路线后，使用适当工具进行地面、墙壁和天花板的打孔，以便安装管道支架和通过障碍物。

步骤二：安装管道支架在确认好管道路线后，根据需求安装管道支架。

支架应均匀地分布在管道的整个长度，确保管道安装牢固且平直。

步骤三：切割和连接管道根据系统设计方案，根据需要将管道进行切割，然后使用适当的连接件将管道进行连接。

此过程中应确保管道切口光滑，连接紧固。

步骤四：安装阀门和接头根据系统设计方案，安装阀门和接头。

阀门用于控制和调节压缩空气的流量，接头用于连接各段管道。

步骤五：压力测试与检查完成管道安装后，进行压力测试和系统检查。

使用适当的工具检查管道连接是否牢固，排除可能存在的漏气问题。

压力测试时，需逐步增加压力并检查每个连接点，以确保系统运行安全稳定。

步骤六：标记和记录完成压力测试和系统检查后，在管道上标记压力和流向，以便操作人员能够直观了解管道的工作状态。

并记录施工细节、压力测试结果和系统检查情况，作为后续维护和修理的参考。

安全注意事项在进行空压机压缩空气管道系统施工时，需要注意以下安全事项：1.佩戴防护设备：施工人员应佩戴合适的安全防护设备，如手套、护目镜等，以保护自身安全。

压缩空气管道安装施工方案1. 引言压缩空气管道在工业生产中起着至关重要的作用，它将压缩空气从压缩机传递到各个设备和工作站点。

良好的管道安装施工方案可以确保管道系统的可靠运行和高效性能。

本文将介绍一种压缩空气管道安装的施工方案，旨在提供一个参考框架，帮助工程师和施工人员在实践中进行指导。

2. 设计阶段在开始施工前，首先需要进行设计阶段的工作。

这个阶段的目标是确定管道系统的布局和规划，考虑以下方面：•施工环境：评估施工环境的条件，包括温度、湿度、空间以及其他限制因素。

•管道尺寸：根据实际需求和预计的空气流量确定管道的尺寸。

•材料选择：选择适当的管道材料，如镀锌钢管、不锈钢管等，具体选择应基于耐压能力、耐腐蚀性和经济性等因素。

•系统布局：确定管道的走向和布局，包括主干线、支线和配管等，确保管道系统的紧凑性和高效性。

•安全考虑：考虑管道的安全性和健壮性，包括支撑和固定方法、防火措施、防护装置等。

3. 材料准备在施工前需要进行材料准备工作，包括以下内容：•管道材料：根据设计阶段的要求，准备所需的管道材料，确保材料的质量和数量满足施工需求。

•连接件：准备适当的连接件，如弯头、法兰、接头等，确保连接件的质量和规格与管道材料相匹配。

•工具设备：准备必要的工具设备，如切割机、焊接机、扳手等，确保施工过程中能够顺利进行。

4. 施工步骤步骤1：确定管道走向根据设计阶段的要求和实际情况，确定管道的走向和布局。

在布置管道时，应注意管道系统的紧凑性和高效性。

步骤2：安装支撑和固定装置使用支撑和固定装置将管道固定在墙面或支架上，确保管道的稳固性和安全性。

支撑和固定装置的选择应基于管道的材料和重量。

步骤3：切割和连接管道根据实际需要，使用切割机将管道切割成所需的长度，并使用相应的连接件将管道连接起来。

连接过程中应注意连接件的选择和安装方法，确保连接的牢固性和密封性。

步骤4：进行焊接和密封对于需要焊接的管道连接，采用适当的焊接方法进行焊接，确保焊接的质量和强度。

一、工程概况本工程为某工厂压缩空气管道安装工程，主要包括真空吸尘管道、压缩空气管道等。

施工范围包括管道的安装、调试、试压等。

工程工期为60天，确保工程质量和安全。

二、施工准备1.技术准备（1）组织技术人员学习相关施工规范、标准，确保施工过程中的技术要求。

（2）熟悉设计图纸，掌握施工难点和重点。

（3）编制施工组织设计，明确施工范围、质量标准、工期安排等。

2.材料准备（1）管道材料：根据设计要求，选用焊接钢管或无缝钢管，DN>200mm时采用钢板卷管。

（2）阀门材料：选用截止阀，DN15～40mm采用J11T-16内螺纹截止阀，DN50mm采用41T-16法兰截止阀。

（3）其他材料：焊接材料、密封材料、连接件等。

3.设备准备（1）焊接设备：电弧焊机、氩弧焊机等。

（2）切割设备：等离子切割机、气割机等。

（3）检测设备：压力表、流量计、焊缝探伤仪等。

三、施工工艺1.施工顺序（1）施工前，按照图纸要求进行现场测量，确定管道走向、标高、支架位置等。

（2）根据施工顺序，依次进行管道安装、焊接、试压、调试等工作。

2.管道安装（1）按照设计要求，确定管道走向、标高、支架位置等。

（2）安装管道时，注意管道的平直度、坡度、垂直度等。

（3）管道连接采用焊接、法兰连接等方式。

3.焊接（1）焊接前，对焊缝进行清理，确保无油污、锈蚀等。

（2）按照焊接工艺要求，选用合适的焊接材料。

（3）焊接过程中，注意控制焊接电流、电压、焊接速度等参数。

4.试压（1）按照设计要求，对管道进行试压，确保管道强度、密封性。

（2）试压过程中，注意观察压力表、流量计等仪表，确保管道无泄漏、变形等现象。

5.调试（1）试压合格后，对管道进行调试，确保管道系统运行正常。

（2）检查管道连接处、阀门等部件，确保无泄漏、异常现象。

四、施工质量保证措施1.加强施工过程管理，严格按照施工规范、标准进行施工。

2.选用合格的施工材料、设备，确保工程质量。

3.加强施工人员培训，提高施工技能。

一、工程概况及有关参数（一）工程概况本工程为************公司，********************项目，压缩空气管道安装工程。

工程地点：************************设计单位：*************************施工单位：*************************工程开、竣工日期：计划开工日期为****年月日，竣工日期为****年月日总工期为天。

（二）管道技术参数1. 压缩空气管道1.1. 管道规格：φ159×4.51.2. 管道编号：A0601—φ159×4.5—1.0A11.3. 工作压力：0.7Mpa1.4. 工作温度：常温1.5. 设计压力：0.8Mpa1.6. 设计温度：常温1.7. 强度试验压力：1.2Mpa1.8. 试验介质：水1.9. 管道材质：20＃钢1.10. 压力管道类别：GC2—4二、编制依据（一）GB50235-97《工业金属管道工程施工及验收规范》（二）GB50236-98《现场设备、工业管道焊接工程施工及验收规范》（三）GB50316-2000《工业金属管道设计规范》（四）GB50231 《机械设备安装工程施工及验收规范》（五）GB50275 《压缩机、风机、泵安装工程施工及验收规范》（六）GB50093 《工业自动化仪表工程施工及验收规范》（七）GB7231-2003 《工业管路的基本识别色、识别符号和安全标志》（八）劳部发（1996）140号《压力管道安全管理及监察规定》及解析（九）中华人民共和国国务院令第393号《建设工程安全生产管理条例》（十）业主提供的施工图纸、相关要求及施工现场条件三、管道安装施工及检验（一）施工准备工作1. 技术准备1.1. 开工前须办理好开工告知，经有关部门审批通过后方可施工。

1.2. 了解熟悉图纸、技术资料及有关标准、规范。

1.3. 认真察悉现场编制施工方案，做好深化设计，并做好与设计单位、建设单位的技术交底工作。

压缩空气管道系统施工方案一、工程概述：压缩空气管道系统是将压缩机产生的空气通过管道输送到各个使用点的系统，主要包括空压机、管道、过滤器、干燥器、调压阀等组成。

本施工方案旨在对压缩空气管道系统的施工进行详细规划和组织，确保施工的安全性、质量和进度。

二、施工组织：1.施工人员:项目经理、施工队长、管道安装工、电工、焊接工等。

2.施工设备:吊装设备、切割设备、焊接设备等。

3.施工材料:空气管道、连接件、焊材、润滑油、电缆等。

三、施工步骤：1.安全措施准备：施工前必须做好安全措施，如围挡、警示标志、安全防护用具等，并进行交底和安全教育。

2.现场布置：确定施工区域，按照设计图纸布置管道线路和设备，确保合理的工作空间和施工顺序。

3.管道安装：根据设计图纸进行管道的切割、拼接和焊接工作，采用专业的工具和设备进行操作，确保管道的牢固性和密封性。

4.过滤器和干燥器安装：根据设计要求，通过螺纹连接或焊接连接将过滤器和干燥器安装在管道上，注意安装位置和正确的连接方式。

5.调压阀和其它附件安装：根据设计要求，将调压阀、压力表和其它附件安装在管道上，确保其正确安装和调试。

6.管道清洗和试压：在安装完毕后，根据设计要求对管道进行清洗，确保管道内部的干净；然后通过试压仪对管道进行试压，确保管道的密封性和承压性能。

7.管道连接和电气连接：将管道与空压机、储气罐等设备进行连接，并进行电气连接，确保空压机和管道系统正常运行。

8.联机试运行和调试：安装完毕后进行系统的联机试运行和调试，以确保各设备之间的协调运行和系统的稳定性。

9.系统验收和文件整理：完成试运行后，对整个系统进行验收并进行相关文件整理。

四、质量控制：1.根据设计要求和施工规范进行施工，确保管道安装的质量符合相关标准和规定。

2.对焊接工艺进行控制，采用合格的焊工进行焊接操作，确保焊缝牢固性和密封性。

3.对管道连接进行检查和试压，确保连接牢固和管道的密封性能。

4.对系统进行试运行和调试，发现问题及时处理并改进，确保系统稳定运行。

压缩空气管道安装施工方案1. 引言本文档旨在提供一份详细的施工方案，用于压缩空气管道的安装工作。

压缩空气管道是将压缩空气从压缩机传递到使用点的重要组成部分。

正确的安装和布置管道能够确保系统的高效运行和安全性。

2. 前期准备在进行压缩空气管道安装工作之前，需要进行以下准备工作：•调查和设计：根据使用点的需求，评估管道的布置和长度，确定最佳的施工方案。

同时，还需要调查现场的布局和环境，确保安装过程中不会受到限制或干扰。

•材料准备：根据设计方案和管道长度，准备所需的管材、接头、夹具等材料和工具。

•安全考虑：制定安全方案，确保施工过程中的操作符合相关安全标准，提供必要的防护装备和培训。

3. 施工步骤3.1. 布置管道根据调查和设计结果，确定最佳的管道布置。

在布置过程中，需要考虑以下因素：•管道路径：根据使用点的位置和需求，合理规划管道路径，确保最短的管道长度和最小的压力损失。

•托架和支撑：根据管道的直径和长度，安装托架和支撑物，确保管道的稳定和安全。

•弯头和接头：根据管道的走向和变化，安装弯头和接头，确保管道的连贯性和可维护性。

•跨越和隧道：如果管道需要跨越或穿越其他设施或障碍物，需要采取适当的措施，确保安全和有效施工。

3.2. 安装管道在布置完管道之后，按照以下步骤进行管道的安装：1.准备管道材料和工具，确保其符合设计和安全要求。

2.按照设计方案和布置要求，逐段安装管道，连接接头和弯头。

3.使用合适的夹具和工具，确保管道连接紧密和密封。

4.检查每个连接点和管道段，确保其牢固和无漏气情况。

5.定期清理管道和接头，确保其无杂质和堵塞。

6.安装管道支撑物，确保管道的稳定和安全。

3.3. 测试和验收在完成管道的安装后，需要进行测试和验收工作，以确保管道的正常运行和符合要求：1.压力测试：使用适当的压力测试设备，对管道进行压力测试，检查是否有泄漏或渗漏现象。

2.检查和修复：根据测试结果，检查和修复可能存在的问题，确保管道的正常运行和安全性。

压缩空气管路系统设计与安装苏州卓锐机械空气压缩机的应用范围是广泛的,正确安装是重要的关键，注意任何应用类型所共有的安装基本原则，将可确保空压机发挥最高效率和性能。

压缩空气作为动力源泉已经有一个多世纪的历史，随着科学技术的发展，特别是人类对其生存空间环境要求的提高，推动了压缩技术的发展.现在人们不再只是满足于“动力源”了,而是对空气品质以及机器对环境的影响有了更高的要求，即对压缩机有了更高的要求：—-—-机器对环境的影响最小;————使机器最大程度地满足于各种环境的要求；—-——人机间有良好的关系。

就空压站而言,其设计与安装，对能源消耗、生产工艺要求、空气品质、用气量满足等生产成本均有直接的因素。

常见有:-——-选用的压缩机规格过大。

其后果:停机与空转时间长；---—选用的压缩机设备规格过小。

其后果：用气终端压力过小,降低工效；——--空气压缩机通风不足。

其后果：压缩机流量下降；---—管道及其配件的安装不符合要求。

其后果：空气泄漏或压力降过大，气量不足或空气品质下降；—--—压缩空气罐尺寸错误.其后果：设备磨损加快;--——管路、干燥器、过滤以及输入/输出气道尺寸过小。

其后果：压力损失增加。

我们从事压缩空气工作者,必须清楚认识到压缩空气设备的选型、配置、供给实施设计正确具有重要的意义.安装场所之选定压缩机安装场所之选定最为工作人员所疏忽。

往往空压机购置后就随便找个位置,配管后立即使用，根本没有事前的规划。

殊不知如此草率的结果，却形成日后空压机故障、维修困难及压缩空气品质不良等后果。

所以适当的安装场所乃是正确使用空压系统的先决条件.1、须宽阔采光良好的场所,以利操作和检修。

2、空气之相对湿度宜低、灰尘少、空气清净且通风良好.3、环境温度宜低于40℃，因环境温度越高，则空压机之输出空气量越少。

4、如果工厂环境较差，灰尘多，须加装前置过滤设备以维持空压机系统零件之使用寿命。

5、预留通路及装设天车(大功率压缩机尤其需要），以利维修保养。

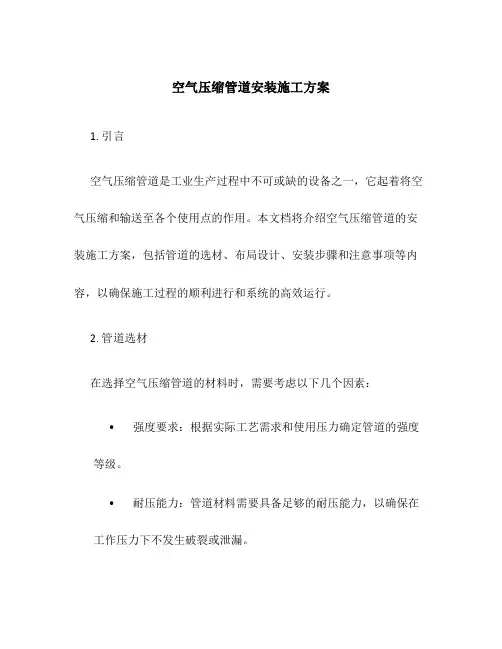

空气压缩管道安装施工方案1. 引言空气压缩管道是工业生产过程中不可或缺的设备之一，它起着将空气压缩和输送至各个使用点的作用。

本文档将介绍空气压缩管道的安装施工方案，包括管道的选材、布局设计、安装步骤和注意事项等内容，以确保施工过程的顺利进行和系统的高效运行。

2. 管道选材在选择空气压缩管道的材料时，需要考虑以下几个因素：•强度要求：根据实际工艺需求和使用压力确定管道的强度等级。

•耐压能力：管道材料需要具备足够的耐压能力，以确保在工作压力下不发生破裂或泄漏。

•耐腐蚀性能：根据被输送空气的特性，选择具有良好耐腐蚀性能的材料，如不锈钢、镀锌钢等。

•寿命要求：选择具备较长使用寿命的管道材料，以减少更换和维修的频率和成本。

3. 管道布局设计在进行管道布局设计时，应考虑以下几个因素：•管道长度和管径：根据空气使用点的分布和需求，合理确定管道的长度和管径，以确保空气能够高效地输送到每个使用点。

•管道支撑和固定：设计合理的管道支撑和固定措施，以确保管道的牢固和稳定，防止振动和漂移。

•路线和拓扑结构：选择最短、最直接的路线，并避免或减少管道的弯曲和转弯，以降低压力损失。

•排水设计：合理安排管道的排水点，以便有效排除管道中的冷凝水和水分。

4. 管道安装步骤以下是空气压缩管道的一般安装步骤：1.清理施工区域：清理施工区域，确保没有任何障碍物影响管道的布置和安装。

2.安装支撑架：根据设计要求，在需要支撑的位置安装管道支撑架。

3.安装管道：按照设计的路线和布局，在支撑架上安装管道，保证管道之间的连接紧密可靠。

4.连接配件：安装连接配件，如弯头、法兰、快接等，确保管道连接的牢固密封。

5.吊装和固定：使用吊具将管道吊装到合适的位置，并进行固定和调整，确保管道的水平和垂直度。

6.连接压缩机和使用点：连接管道与压缩机和使用点，进行最终的调试和检查。

5. 安装注意事项在进行空气压缩管道的安装过程中，需要注意以下几个问题：•安全措施：施工人员应佩戴适当的防护设备，如手套、护目镜等，并确保施工现场的安全。

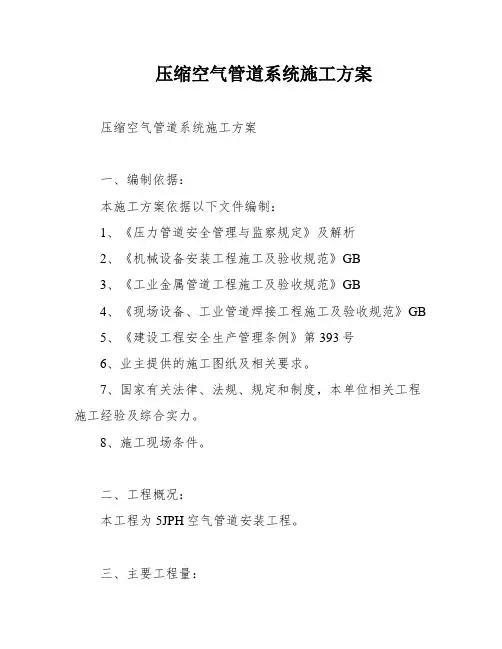

压缩空气管道系统施工方案压缩空气管道系统施工方案一、编制依据：本施工方案依据以下文件编制：1、《压力管道安全管理与监察规定》及解析2、《机械设备安装工程施工及验收规范》GB3、《工业金属管道工程施工及验收规范》GB4、《现场设备、工业管道焊接工程施工及验收规范》GB5、《建设工程安全生产管理条例》第393号6、业主提供的施工图纸及相关要求。

7、国家有关法律、法规、规定和制度，本单位相关工程施工经验及综合实力。

8、施工现场条件。

二、工程概况：本工程为5JPH空气管道安装工程。

三、主要工程量：序号。

名称。

规格。

数量。

单位。

备注1.无缝钢管。

Φ108*5.1050.m。

2.管道支架制作。

8#。

4.7.t。

3.管道支架安装。

8#。

4.7.t。

4.管道空气吹扫。

/。

1050.m。

5.管道空气试压。

/。

1050.m。

6.管道人工除锈。

/。

345.m2.7.管道刷防锈漆二遍。

DN100.2.个。

8.管道刷调和漆二遍。

Φ108*5.60.m2.9.管道支架人工除锈。

/。

1050.m2.10.管道支架刷防锈漆二遍。

/。

345.kg。

11.管道支架刷调和漆二遍。

/。

345.kg。

12.法兰截止阀安装。

/。

4700.个。

13.管件安装。

/。

4700.个。

14.管道检测。

/。

4700.m。

四、组织机构、施工部署：1、本工程在项目经理的直接领导下，建立了相应的组织机构，统一指挥施工的全过程，直至达到100%的质量合格目标。

2、本工程的质量目标是保证工程质量全部合格，工期目标是按合同工期完成全部建设施工任务，现场管理目标是严格施工现场管理，杜绝重大安全事故，不发生火灾。

3、劳动力安排：工种。

人数焊工。

3电工。

1管工。

3起重工。

2力工。

3钳工。

2五、施工准备：1、图纸准备：施工前要求各施工人员认真熟悉图纸，掌握施工的难点和重点。

2、技术准备：土建施工过程中，要求土建专业按图纸预留孔洞，技术人员要到现场核实尺寸，避免返工。

3、材料准备：3.1管材：压缩空气系统采用无缝钢管，并酸洗镀锌法兰连接，管材不得弯曲、锈蚀、无飞刺、重皮及凹凸不平现象，施工前应用钢刷对无缝钢管进行除锈，并在现场码放整齐。

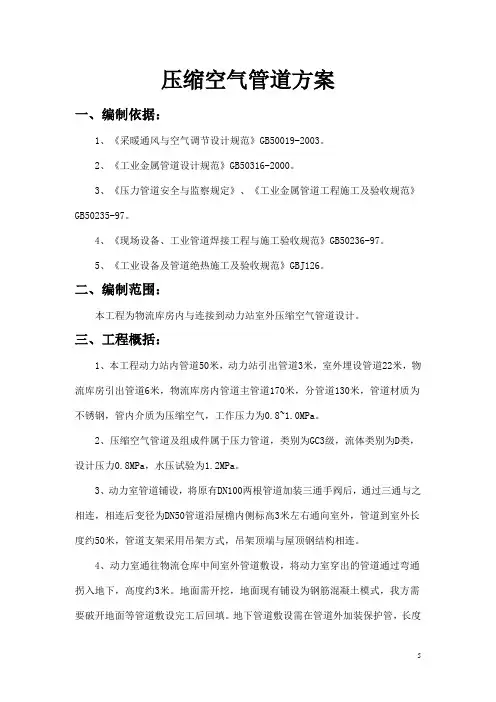

压缩空气管道方案一、编制依据：1、《采暖通风与空气调节设计规范》GB50019-2003。

2、《工业金属管道设计规范》GB50316-2000。

3、《压力管道安全与监察规定》、《工业金属管道工程施工及验收规范》GB50235-97。

4、《现场设备、工业管道焊接工程与施工验收规范》GB50236-97。

5、《工业设备及管道绝热施工及验收规范》GBJ126。

二、编制范围：本工程为物流库房内与连接到动力站室外压缩空气管道设计。

三、工程概括：1、本工程动力站内管道50米，动力站引出管道3米，室外埋设管道22米，物流库房引出管道6米，物流库房内管道主管道170米，分管道130米，管道材质为不锈钢，管内介质为压缩空气，工作压力为0.8~1.0MPa。

2、压缩空气管道及组成件属于压力管道，类别为GC3级，流体类别为D类，设计压力0.8MPa，水压试验为1.2MPa。

3、动力室管道铺设，将原有DN100两根管道加装三通手阀后，通过三通与之相连，相连后变径为DN50管道沿屋檐内侧标高3米左右通向室外，管道到室外长度约50米，管道支架采用吊架方式，吊架顶端与屋顶钢结构相连。

4、动力室通往物流仓库中间室外管道敷设，将动力室穿出的管道通过弯通拐入地下，高度约3米。

地面需开挖，地面现有铺设为钢筋混凝土模式，我方需要破开地面等管道敷设完工后回填。

地下管道敷设需在管道外加装保护管，长度约35米。

物流仓库外因换进需要有450拐角，拐角后沿墙边敷设13米左右离开地面，架高约6米后通往物流仓库。

地面破开起始两端需架设H钢，作为管道支架。

5、物流仓库管道敷设，将室外穿入的管道沿室内边缘敷设，敷设范围沿边缘敷设一周，标高约6米支架借助原有空调管路支架，如有长度不足，自行加长。

管道需沿室内每一根立柱向下敷设管路分支，分支底端配手动阀门与连接件。

底端标高为距地面0.3米。

6、压力罐保温，压力罐两个体积同样，罐体高2.4米其中直段1.8米，罐体直径1.6米保温材料采用橡塑外罩铝板保护。

一、工程概况本工程为某工厂压缩空气管道安装工程，包括真空吸尘管道、压缩空气管道等。

管道总长度约为2300米，主要服务于工厂的生产线及辅助设施。

工程要求按照《工业金属管道工程施工及验收规范》等相关标准进行施工。

二、施工准备1. 技术准备（1）熟悉及审查设计图纸及有关资料，确保设计合理、安全、经济。

（2）编制施工组织设计或施工方案，明确施工范围、质量标准、施工工期，落实水电等动力来源。

（3）编制施工图预算和施工预算，确保施工成本合理。

2. 材料准备（1）材料、设备确认合格，准备齐全，送到现场。

（2）所有材料进场时应对品种规格、外观等进行验收，包装应完好，材料表面无划痕及外力冲击破损。

三、施工步骤1. 管道铺设（1）根据设计图纸，确定管道走向、管径、壁厚等参数。

（2）按照管道走向，开挖沟槽，沟槽深度应满足管道埋设要求。

（3）在沟槽内铺设管道，管道应保持水平，管道接口处应采用专用连接件连接。

（4）管道铺设完成后，进行管道固定，确保管道在运行过程中不发生位移。

2. 管道连接（1）管道连接采用焊接、法兰连接等方式，确保连接牢固、密封。

（2）焊接作业应按照焊接工艺要求进行，确保焊接质量。

（3）法兰连接时，应确保法兰面平整，垫片压紧，连接牢固。

3. 管道测试（1）管道安装完成后，进行管道吹扫，清除管道内的杂物。

（2）进行管道压力测试，确保管道承受工作压力。

（3）进行管道泄漏检测，确保管道无泄漏。

四、施工注意事项1. 施工过程中，应严格按照设计图纸及施工规范进行施工，确保施工质量。

2. 施工现场应保持整洁，防止杂物掉入管道。

3. 施工过程中，注意安全防护，确保施工人员人身安全。

4. 施工完成后，对管道进行验收，确保管道满足设计要求。

五、施工进度安排1. 施工前期准备：5天2. 管道铺设：10天3. 管道连接：5天4. 管道测试：3天5. 施工验收：3天总计：26天通过以上施工方案，确保压缩空气管道工程顺利完成，为工厂生产提供稳定、可靠的压缩空气供应。

压缩空气管道安装三篇篇一：压缩空气管道安装5.1 一般规定5.1.1 在矿山、工厂和建筑业中，压缩空气有着广泛的用途，可用于驱动风钻、风铲、风动砂轮、喷砂、喷漆、溶液搅拌、输送粉状物等各种风动机械和风动工具，还可以用于控制自动化仪表装，对压力容器、管道、阀门等进行严密性试验。

压缩空气具有温度升高、含湿量高、含油脂和尘埃、能对外膨胀做功等特点。

5.1.2 本章适用于工业管道工程中压缩空气管道安装工程的施工。

5.2 施工准备5.2.1 技术准备5.2.1.1 熟悉及审查设计图纸及有关资料；5.2.1.2 施工原始资料的调查分析；5.2.1.3 编制施工组织设计或施工方案，明确提出施工的范围和质量标准，并制定合理施工工期，落实水电等动力来源；5.2.1.4 编制施工图预算和施工预算。

5.2.2 材料准备5.2.2.1 材料、设备确认合格，准备齐全，送到现场。

5.2.2.2 所有材料进场时应对品种规格外观等进行验收。

包装应完好，材料表面无划痕及外力冲击破损。

不合格的材料不得入库，入库的合格材料保管应分类挂牌堆放。

5.2.2.3 管道组成件及管道支撑件的材质、规格、型号、质量应符合设计文件的规定，并应按国家现行标准进行外观检验，不合格者不得使用。

5.2.2.4 主要器具和设备必须有完整的安装使用说明书。

在运输、保管和施工过程中，应采取有效措施防止损坏或腐蚀。

5.2.2.5 管道组成件及管道支撑件在施工过程中应妥善保管，不得混淆或损坏，其色标或标记应明显清晰。

材质为不锈钢、有色金属的管道组成件及管道支撑件，在储存期间不得与碳素钢接触。

暂时不能安装的管子，应封闭管口。

5.2.3 主要机具5.2.3.1 机械：套螺纹机、台钻、电焊机、切割机、煨弯机、坡口机、滚槽机、试压泵等。

5.2.3.2 工具：工作台、管子压力钳、钢锯弓、割管器、电钻、电锤、热熔连接工具、管子钳、手锤、活动扳手、套筒扳手、梅花扳手、链钳、弯管弹簧、管剪、扩圆器、捻凿、焊钳、氧气乙炔瓶、减压表、皮管、割炬、链条葫芦、钢丝绳、滑轮、梯子等。

（完整版）压缩空⽓系统设计⼿册压缩空⽓中⽔分的含量及影响( )⼀般⼤⽓中的⽔份皆呈⽓态，不易觉察其存在，若经空⽓压缩机压缩及管路冷却后，则会凝结成⽔滴。

［例如］在⼤⽓温度30℃，相对温度75℃状况下，⼀台空⽓压缩机，吐出量为3m3/min，⼯作压⼒为0.7Mpa，运转24⼩时压缩空⽓中约含有100升的⽔份。

压缩空⽓系统中⽔分的影响：⼀、压缩空⽓管路快速腐蚀，压降增加；设定压⼒提⾼1kgf/cm2G,动⼒输出增加5%-7%，或减少排⽓量6%-8%。

⼆、设备严重故障，增加维修保养费⽤；1.腐蚀零件。

2.阻塞⽓控仪器。

3.降低⽓动⼯具的效率。

三、破坏产品品质，产品不良率提⾼；1.应⽤产品清洁时，造成湿⽓污染。

2.应⽤喷漆涂装时，影响产品品质。

四、影响⽣产流程，⽣产能量降低；1.粉体输送时，易阻塞管线。

2.⽓动设备故障，⽽停⼯。

----冲刷掉⽓动⼯具，电机和⽓缸中的润滑油，增加磨损并缩短寿命，提⾼维护成本----使⽓动阀门和控制仪器失灵，影响可靠操作，效率降低----影响油漆和整饰作业质量----引起系统中的⾦属装置腐蚀⽣锈，影响其寿命，并可导致过度压降----⽓流分配成本提⾼(需倾斜管道，设置U形管和滴⽔管)----在冰冻季节，⽔⽓凝结后会使管道及附件冻结⽽损害，或增加⽓流阻⼒，产⽣误动压缩空⽓中油的危害：在⼀些要求⽐较严格的地⽅，⽐如⽓动控制系统中，⼀滴油能改变⽓孔的状况，使原本正常的⾃动运⾏的⽣产线瘫痪。

有时，油还会将⽓动阀门的密封圈和柱要胀⼤，造成操作迟缓，严重的甚⾄堵塞，在由空⽓完成的⼯序中，如吹形件，油还会造成产品外形缺陷或外表污染。

* 油污的主要来源由于⼤部分压缩空⽓系统都使⽤油润滑式压缩机，该机在⼯作中将油汽化成油滴。

它们以两种⽅式形成：⼀种是由于活塞压缩或叶⽚旋转的剪切作⽤产⽣的所谓“分散型液滴”，其直径在1-50um。

另⼀种是在润滑油冷却⾼温的机体时，汽化形成的“冷凝型液滴”，其直径⼀般⼩于1um，这种冷凝油滴通常占油污重量超过50%，占全部油污实际颗粒数量超过99%。

压缩空气管道施工方案一、材料选择：1.管道材料：常用的压缩空气管道材料有镀锌钢管、不锈钢管和铝塑复合管等。

根据具体工程需求和实际情况来选择管道材料。

2.连接件：常用的管道连接件有弯头、三通、四通、法兰和螺纹接头等。

确保连接件选用合适强度和适用于压缩空气使用的材料。

二、工程准备：1.方案设计：根据工业生产需要和实际工地情况制定施工方案，包括管道走向、支撑结构、连接方式等。

2.施工图纸：根据方案设计制作出详细的施工图纸，标注出管道布置、连接方式、支撑结构等。

三、施工步骤：1.安全检查：施工前要进行必要的安全检查，确保施工区域的安全，排除可能的安全隐患。

2.管道布置：根据施工图纸，按照设计方案在现场进行管道的布置，确保管道线路清晰、顺畅，并且不与其他设施冲突。

3.支撑结构安装：根据设计方案，安装管道支撑结构，确保管道的稳固和可靠。

4.管道切割和连接：根据施工图纸，对管道进行切割，并使用合适的连接件进行连接，确保连接牢固，无泄漏。

5.压力测试：在施工完成后，进行压力测试，确保管道系统能够承受工作压力，并且没有泄漏现象。

6.管道保护：在施工完成后，对管道进行保护，防止外部损害，如机械碰撞、湿气侵入等。

四、安全措施：1.安全培训：提供必要的安全培训，确保施工人员了解相关安全知识和操作规程。

2.安全设备：施工现场应配备必要的安全设备，如防护眼镜、手套、安全帽等，确保施工人员的安全。

3.管道标识：在管道上设置明显的警示标识，提醒人员注意管道存在的危险。

4.管道放置位置：管道布置应尽量避免与其他设施接触，减少意外事故的发生。

五、质量控制：1.施工记录：对施工过程进行记录，包括材料使用情况、各道工序的施工情况，以便后续的质量检查和问题追溯。

2.质量检查：对施工过程进行定期的质量检查，确保各个环节符合设计要求和相关标准。

六、验收和保养：1.完工验收：在管道安装完成后，进行完工验收，确保施工结果符合设计要求和相关标准。

全性能压缩空气管路系统安装施工工法全性能压缩空气管路系统安装施工工法一、前言全性能压缩空气管路系统安装施工工法是一种为工厂和建筑提供高效、稳定的压缩空气供应的工程实践方法。

本文将介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例。

二、工法特点全性能压缩空气管路系统安装施工工法具有以下特点：1. 高效节能：采用先进的空气管路系统，能够有效减少能源消耗，提高空气压缩效率。

2. 稳定可靠：采用优质的管材和连接件，确保管路系统稳定、无泄露，并能够承受高压和大流量的工作条件。

3. 操作便捷：采用合理的管路布局和操作控制系统，方便操作人员监控和管理空气供应，提高工作效率。

4. 维护简单：根据工艺原理，合理设计和安装的管路系统可使维护更加便捷，减少维护和停机时间。

三、适应范围全性能压缩空气管路系统安装施工工法适用于各种工厂和建筑，特别适用于需要高效、稳定压缩空气供应的行业，如汽车制造、电子制造、食品加工、建筑工地等。

四、工艺原理全性能压缩空气管路系统安装施工工法的工艺原理是基于压缩空气传输原理和管道工程原理。

通过合理设计和安装管道系统，控制压缩空气的流量和压力，确保供应稳定可靠，同时减少能源消耗。

工法实际工程通过采取技术措施，如选择适当材料、合理布局管道、正确安装连接件等，实现对理论原理的具体应用。

五、施工工艺全性能压缩空气管路系统安装施工工法的施工工艺分为以下几个阶段：1. 工程准备阶段：包括对工程地点进行调研和勘察，确定施工方案，准备所需材料和机具设备。

2. 基础施工阶段：包括清理施工地点、进行地基处理、安装管道支架和固定件等。

3. 管道布线阶段：根据设计要求进行管道布局，包括选择合适的管材、连接件，进行切割、焊接、固定等工作。

4. 设备安装阶段：安装空气压缩机、过滤器、干燥器等设备，并进行调试和检测。

5. 管道连接和调试阶段：连接和调试管道系统，包括安装阀门、压力表、温度传感器等，进行系统压力和泄漏测试。

6.7 动力工程本工程动力工程为压缩空气管道安装工程。

1、不锈钢管安装（1）技术要求1）所有流体管道、管件及阀门在安装前应仔细地清除其内、外表面的污物及锈质。

2）管道转弯部分一般可根据设计压力、管径选用机制弯头。

3）管道系统中的油水分离器、过滤器和干燥器中的充填物根据使用情况应定期更换或再生。

管道末端的排凝结水管应定期排放凝结水。

4）管道穿墙壁、楼板或道路处应设套管，管道穿过套管部分不应有焊缝连接。

（2）施工准备1）管道、焊条、焊丝、氩气设备、阀门等材料经检验合格后，才能进入施工现场，进行安装。

2）施焊人员必须具备相应的资质。

3）焊条必须经过烘干，氩弧焊丝表面要求光洁，氩弧焊必须选用逆变焊机。

4）对管内进行除锈，直到管内出现金属本色为合格。

5）.管道切割，切口表面应平整、无裂纹、毛刺、凹凸、缩口、熔渣、氧化物、铁屑等，切口端面倾斜偏差不大于管子外径的1％，且不得超过3mm。

6）坡口加工：a).钢管壁厚δ≤3mm，可采用I型坡口，其形式如图所示：b).钢管壁厚δ=3—9mm，可用V型坡口，其形式如图所示：7）经加工后的焊口应清理坡口表面的毛刺、氧化皮、熔渣及影响接头质量的表面层，并将凹凸不平毛处打磨平整。

8）清理管道内外壁，距坡口边缘不小于10mm范围内的油、锈、漆、毛刺等污物。

（3）组对：管道的对口做到内壁齐平，Ⅲ级焊缝的管道内壁错边量不超过管壁厚度的20％，且不大于2mm。

（4）焊前检查：1).管道对口平直度的检查：在距接口中心200mm处测量平直度，当管道公称直径大于100mm时，允许偏差为2mm，但全长允许偏差不超过10mm。

2).法兰连接应与管道同心，并应保证螺栓自由穿入法兰，螺栓应跨中安装；法兰间应保持平行，其偏差不得大于法兰外径的1.5％，且不得大于2mm，不得用强紧螺栓的方法清除歪斜。

（5）施焊:1).Φ57以下无缝钢管采用氩弧焊，Φ57以上无缝钢管采用氩弧焊打底，电焊盖面。

焊材采用：TIG-J50焊丝和E4303焊条。

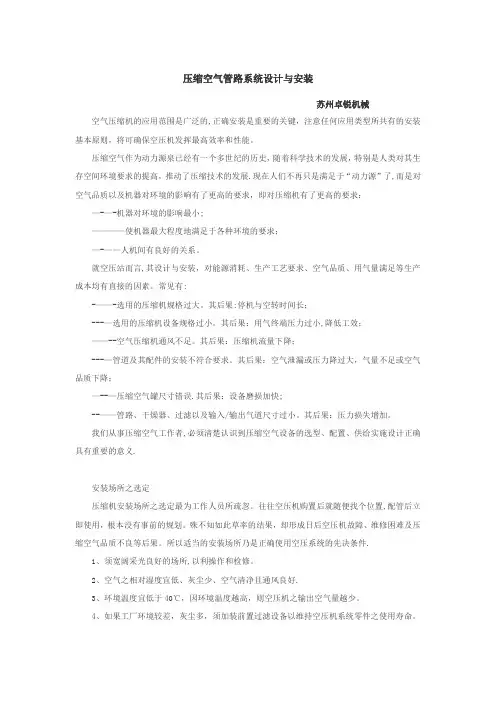

压缩空气管路系统设计与安装一、设计1.根据需求确定系统规模：首先需要根据生产线的需求确定压缩空气系统的规模，包括压力和流量。

一般来说，压缩空气系统的目标是满足生产线的需求，并保持系统压力的稳定。

根据不同的生产线，输出压力和流量要求也不同，因此需要准确测量和计算。

2.选择合适的压缩机：根据系统规模和需求，在市场上选择合适的压缩机。

压缩机的选择要考虑到最大需求时的峰值压力和流量，并预留一定的余量以应对未来的增长需求。

常见的压缩机类型有螺杆式、往复式和离心式，需要根据实际情况选择。

3.确定气缸和管路规格：在设计过程中需要根据压缩机的输出和生产线的需求确定合适的气缸和管路规格。

气缸和管路的规格主要包括直径、长度和材料，这些参数会直接影响系统的流动性和压力损失。

通常会根据系统的布局、气流的远近和流量来合理选择气缸和管路的规格。

4.考虑管道材料和连接方式：在设计过程中需要考虑管道的材料和连接方式。

一般来说，压缩空气管路系统常用的材料有镀锌铁管、不锈钢管和铝合金管。

在选择材料时要考虑耐压性、耐腐蚀性、成本和安装难度等因素。

连接方式可以选择焊接、螺纹连接、快速接头等。

5.考虑管路布局和支撑结构：在设计过程中还需要考虑管路的布局和支撑结构。

要确保管路的布局简单明了、便于维护和扩展，并且要合理安排管道的高度，便于操作和检修。

支撑结构的设计要考虑到管道的重量和工作环境因素，保证管路在使用过程中的稳定性和安全性。

二、安装1.打通管道：在安装过程中需要按照设计图纸打通管道，包括主管道和分支管道。

首先要测量和标志好管道的位置，然后进行切割、修整和连接。

2.安装接头和阀门：将接头和阀门安装在对应的位置。

接头可以选择焊接或螺纹连接，阀门的选择要考虑到系统的需要和操作方便性。

3.进行密封和压力测试：在连接好接头和阀门后，需要对整个系统进行密封和压力测试，确保没有泄漏，压力稳定。

4.进行系统调试：在测试通过后，进行系统调试，检查各个部件和阀门是否正常工作。

压缩空气管道安装规范压缩空气管道安装规范一、前期准备1. 需要了解系统压缩空气的使用需求，确定安装的压缩空气管道的直径、材质、长度等参数。

2. 设计管道布局，包括管道走向、起止点、弯曲处及接头的位置等。

3. 选购适宜的材料，如管道、接头、法兰、支撑架等。

二、施工准备1. 保证现场的安全环境，清理杂物，确保施工区域的通行畅通。

2. 检查所需材料的完整性和质量，如有损坏或质量问题的材料及时更换。

三、管道安装1. 根据设计要求将管道定位在合适的位置，确保管道的平直度和水平度。

2. 安装法兰连接管道，法兰紧固前需仔细检查各个连接点的密封性。

3. 安装弯头和三通等接头时，要注意材料与管道的配合性和连接的牢固性。

四、管道支撑1. 根据设计要求安装管道支撑架，支撑架的数量和位置要符合规范，确保管道的稳固性。

2. 支架应均匀分布，管道应完全承重于支架上，不得有悬挂状态。

3. 支持力应与管道重量相适应，确定各个支持点的制动力、抗拉力和剪切力。

五、管道固定1. 对于长距离水平管道，应设置固定剪刀架或悬挂支架来保证管道的稳定。

2. 对于立式管道，应设置合适的支架来固定管道，并确保管道的竖直度。

六、防腐和绝缘1. 根据实际需要，对管道进行防腐处理，以延长管道的使用寿命。

2. 在特殊情况下，对管道进行绝缘处理，以防止能量损失和可能的危险。

七、管道清洗1. 安装完成后，对管道进行清洗，确保管道内部无异物和杂质。

2. 清洗过程中，要注意水压的控制，避免过高的水压对管道造成损害。

八、管道试压1. 在清洗完成后，对管道进行试压，以确保管道的密封性和承压能力。

2. 试压时，要逐段试压，检查各个连接点是否有漏气现象。

九、系统调试1. 在管道安装完成后，进行系统调试，包括调节压力和检查气体流量等参数。

2. 在调试过程中，要注意参数的合理调整，以确保系统的正常运行。

以上是压缩空气管道安装的一般规范，具体的安装要求还需要根据实际情况进行调整和补充。
