砌筑工程标准做法(年顺)

砌筑工程标准要求
1、宜2~3层石块组成一工作层，每工作层的水平缝应大致找平。

立缝应相互错开，不得贯通；应选择大尺寸的片石砌筑砌体下部；转角外边缘处应用较大及较方正的片石长短交替与内层砌块咬砌。

2、墙体外圈定位行列与转角石应先选择表面较平、尺寸较大的石块，浆砌时，长短相间并与里层石块咬紧，上下层竖缝错开，缝宽不大于，分层砌筑应将大块石料用于下层，每处石块形状及尺寸应合适。

竖缝较宽者可塞以小石子，但不能在石下用高于砂浆层的小石支垫。

排列时，应将石块交错，坐实挤紧，尖锐凸出部分应敲除。

3、砌筑处露面应选择有平面的石块。

使砌体表面整齐，不得使用小石块镶垫。

4、砌体中的石块应大小搭配、相互错叠、咬接牢固，较大及较方正的片石应宽面朝下，石块之间应用砂浆填灌密实，不得干砌。

5、勾缝：勾缝具有防止有害气体和风、雨等侵蚀砌体内部，延长构筑物使用年限及装饰外形美观等作用。

本分项工程挡土墙勾缝采用凹缝进行施工。

勾缝宜采用1:1.5~1:2的水泥砂浆，并应嵌入砌缝内约。

勾缝前，应先清理缝槽，用水冲洗湿润，再在缝内抹适量水泥净浆。

勾缝应保持砌后自然缝，不应有瞎缝、丢缝、裂纹和粘结不牢等现象。

成活的灰缝水平缝与竖直缝应深浅一致、交圈对口、密实光滑，搭接处平整，阳角方正，阴角处不能上下直通，不能有丢缝、瞎缝现象。

灰缝应整齐、拐角圆滑、宽度一致、不出毛刺，不得空鼓、脱落。

砌墙！砌墙！规范标准化详细做法一、砌体组成形式砌筑材料±0.000以上外墙为加气混凝土砌块，内墙为空心砌块砌筑。

±0.000以下用混凝土空心砌块墙（如涉及节能要求墙体可选用Mb5加气混凝土专用砂浆砌A5加气混凝土砌块）。

1、实行工序质量控制管理办法技术负责人对砌墙工序向施工班组及相关管理人员进行技术交底，栋号施工员、观砌、项目质量员跟踪控制及过程检查，负责砌体实测偏差控制，对不符合规范要求的予以拆除。

各相关人员要努力做到以工作质量保证工序质量，以工序质量保证产品质量。

2、严格执行首件样板制度砌体工程要做好如下几项的首件样板，由栋号施工员和质量员负责实施：a、地下室混凝土空心砖填充墙，上部结构加气混凝土砌块及混凝土空心砖b、混凝土导墙、构造柱、过梁混凝土3、工程质量及隐蔽工程验收严格执行“三级”管理验收制先由操作班组方自行检查，报栋号施工员检验，质量员复检，合格后再报监理最终验收，验收通过合格后，才能进行下一道工序施工。

砌体工程的隐蔽工程项目：墙拉结、构造柱。

二、技术措施砌体砌筑：1、混凝土空心砖、加气混凝土砌块强度必须符合设计要求，并具有质量保证资料。

砖块进场时必须严格验收，要求尺寸正确、表面平整、无凹凸弯曲变形、无缺楞掉角、无裂纹，对几何尺寸偏差控制在2mm以内，对偏差大的坚决予以退回，这是保证砌体工程质量的前提，由材料员、质量员负责把关。

2、加气混凝土砌块应防止雨淋，由材料员负责材料保护。

3、观砌要严格控制砌体的放线精度，放线允许偏差＋5mm，栋号施工员、技术负责人负责对砌体放线进行技术复核。

4、砌筑前应先弹出水平线和墙身线，所有线必须考虑内外立面观系，各种线经复核后方可使用。

扫清墙身部位浮灰，冲水湿润。

5、砂加气混凝土砌块砌筑时，用专用粘结剂砌筑严禁浇水。

6、观砌根据砌体高度立皮数杆，在皮数杆上划出每皮砌块、灰缝厚度和圈过梁位置，栋号施工员、技术员负责对皮数杆进行技术复核。

砌体施工工艺流程标准做法图文详细1、施工工艺流程2、施工要点（1）定位放线根据建筑图纸放好细部线，包括门窗洞口和竖向线盒统一留置的高度。

【说明】砌体工程施工前核对好放样尺寸，核对实际的轴线、尺寸、位置、标高、门窗的实际尺寸是否与设计相符；使用的砌筑预埋件，其规格质量要符合设计要求。

结构经验收合格后，把砌筑基层楼地面的浮浆残渣清理干净，并根据设计图纸进行墙身、门窗洞口位置弹线，同时在结构墙柱上标出标高线。

（2）卫生间反坎制作凡厕、厨房间的墙体部位应设置高出楼地面不小于150mm 的现浇混凝土坎台，厚度与墙体同。

【说明】根据墙体净高度、砌块的高度及灰缝厚度计算皮数，选择合适的组合排砖方法，确定砖块的层数。

应注意考虑门窗洞口过梁及圈梁高度和位置，根据排版情况在加气砼砌块底部设置200mm 高左右蒸压水泥砖调节圈梁高度及位置和顶部斜砌高度，在厨房、卫生间露台、外阳台等经常受干湿交替作用的墙体根部，浇筑宽度同墙厚、高度不小于200mm 的C20 素混凝土墙垫。

根据墙体净高度、砌块的高度及灰缝厚度计算皮数，选择合适的组合排砖方法，确定砖块的层数。

（3）拉结筋制作砌体与钢筋混凝土框架柱的拉结预埋筋位置应准确，要依据全高及策划的构造位置针对性的留设，拉结于墙体内砌长度应符合设计要求。

【说明】竖向间距满足规范和砌体的模数要求.拉结筋应平直，于墙体内有弯钩，在拉结筋段内的水平灰缝砂浆饱满度应大于85％，不得使用膨胀螺栓固定焊接拉结筋。

砌体与结构或构造柱的拉结预埋筋位置应准确，拉结于墙体内砌长度应符合设计要求。

钻孔深度必须满足设计要求；孔洞的清理要求用专用电动吹风机，确保粉尘的清理效果；墙体拉接筋抗拔试验合格后才能进行砌筑。

砌块墙体的转角处和交接处应同时砌筑，严禁无可靠措施的内外墙分砌施工；对不能同时砌筑而且必须留置的临时间断处应砌成斜槎，斜槎水平投影长度不得小于高度的2/3。

临时间断处补砌时应将接槎处灰浆及杂物清理干净，浇水湿润，并用砂浆填实保持灰缝顺直。

砌筑工程施工方法（1）施工流程：楼面清理→墙体放线→砌体浇水→制备砂浆→三皮灰砂砖打底→砌块排列→铺砂浆→砌块就位→校正→砌筑→竖缝灌砂浆→勾缝（2）砌墙前先弹出建筑物的主要轴线及砌体的控制边线，按砌块尺寸计算皮数和排数，编制排列图。

按排列图从墙体转角处或定位砌块处开始砌筑。

（3）砌块运至现场后在指定地点堆码整齐，堆码不宜过高，堆垛上设立标志。

水泥进入现场时必须附有出厂检验报告和准用证。

按照规范进行复试；配制砂浆用洁净的中砂，过筛，且含泥量不超过5%。

根据所用材料委托有资质的试验室进行砌筑砂浆配合比试配工作。

（4）根据墙体施工平面放线和设计图纸上的门、窗位置大小，层高、砌块错缝、搭接的构造要求和灰缝大小，在每片墙体砌筑前应按预先绘制好的墙面砌块排列图把各种规格的砌块按需要砌砖的规格尺寸进行排列摆放、调整。

（5）砌块宜提前2天浇水湿润。

表面有浮水时不得进行砌筑。

砌筑前应根据砌体皮数制作皮数杆，并在墙体转角处及交接处竖立，皮数杆间距不得超过15m。

（6）填充墙的施工根据《框架轻质填充墙构造图集》及结构说明中所提供的构造作法进行施工。

（7）水平灰缝应平直、厚度均匀，砂浆饱满，按净面积计算的砂浆饱满度不应低于80%，一般应控制在8～12mm。

应边砌边勾缝，不得出现通缝，严禁出现透亮缝。

竖向灰缝应采用加浆方法，使其砂浆饱满，不得出现瞎缝、透明缝。

（8）所有填充墙纵横交接及转角处均错缝搭砌，无构造柱处应用钢筋拉结。

（9）专业管线的安装：专业管线的安装与砌筑施工协调配合，做好预留预埋。

（10）所有填充墙与柱、混凝土墙连接，门窗过梁、配筋带配筋均按指定标准图集施工。

填充墙构造柱按照规范及设计要求留设。

（11）挂线：砌筑必须双面挂线，如果长墙几个人均使用一根通线，中间应设几个支线点，小线要拉紧，每层砖都要穿线看平，使水平缝均匀一致，平直通顺；砌一砖厚混水墙时宜采用外手挂线，可照顾砖墙两面平整，为下道工序控制抹灰厚度奠定基础。

分项工程质量控制标准文件编号GC-HD-01 版本号Ⅰ生效日期金地集团华东区域砌筑工程标准做法修改状态修订情况生效日期IIIIIIIV起草职务日期审核职务日期审核职务日期审核职务日期审核职务日期签发职务日期1目的：明确砌筑施工工艺标准控制流程，提升砌筑工程实体及观感质量，进而提升客户对于工程质量的满意度。

2适用范围：适用于金地（华东区域）公司所有在建及新建项目。

3砌筑工程标准做法：3.1节点构造案例砌筑观感、门窗洞口尺寸：窗台板植筋不符合要求或漏植筋；未伸入墙体或伸入墙体长度不足，收面不平整。

空鼓/开裂：抹灰工序导置，基层未甩浆、构造柱未植筋浇筑完成已下道工序施工且一次性成活。

3.2砌筑施工质量控制（图一）基层结构板清扫（图二）基层结构板润湿（图三）无防水返坎设置(图四)厨卫间砼导墙设置（图五）线管预埋在墙内，用砂浆塞实（图六）砌筑至一步架停歇（图七）墙体砌筑完双面勾缝（图八）预留斜顶砌位置（图九)沉降14D砌筑斜顶3.3优差做法对比错误做法：卫生间返坎支模过于简单不牢固，浇筑砼时不敢用力振捣，导致蜂窝麻面、不密实。

正确做法：采用定型模具，保证模板稳固支撑，保证返坎成型质量。

错误做法：墙体砌筑时，未及时预埋线管，导致后期开槽下管。

正确做法：墙体砌筑时，预埋线管在墙内，并用砂浆填实。

错误做法：砌筑墙体预埋线盒不正，且未出墙考虑抹灰厚度。

正确做法：砌筑墙体预埋线盒水平并出墙考虑抹灰厚度。

错误做法：砌筑墙体相邻预埋线盒不在同一水平线。

正确做法：砌筑墙体相邻预埋线盒在同一水平线上。

错误做法：墙体砌筑赶活但未考虑通缝。

正确做法：正确排砖保证砌筑墙体质量。

错误做法：窗台压顶未伸入两侧墙体。

正确做法：现浇窗台板宽同墙厚，高度≥100mm，每边入墙内250mm（不足250mm通常设置）。

错误做法：砌体砌筑砂浆不饱满，存在瞎缝，通缝透亮、瞎洞情况。

正确做法：保证灰缝砂浆饱满度，并勾缝。

错误做法：墙体未分层砌筑，一次性砌筑至斜砖底。

砖基础砌筑1 范围本工艺标准适用于一般工业与民用建筑砖混和外砖内模结构的基础砌筑工程。

2 施工准备2.1 材料及主要机具：2.1.1 砖：砖的品种，强度等级须符合设计要求，并应规格一致。

有出厂证明、试验单。

2.1.2 水泥：一般采用325号矿渣硅酸盐水泥和普通硅酸盐水泥。

2.1.3 砂：中砂，应过5mm孔径的筛。

配制M 5以下的砂浆，砂的含泥量不超过10%；M5及其以上的砂浆，砂的含泥量不超过5%，并不得含有草根等杂物。

2.1.4 掺合料；石灰膏，粉煤灰和磨细生石灰粉等，生石灰粉熟化时间不得少于7d。

2.1.5 其它材料：拉结筋、预埋件、防水粉等。

2.1.6 主要机具：应备有砂浆搅拌机、大铲、刨锛、托统板、线坠、钢卷尺、灰槽、小水桶、砖夹子、小线、筛子、扫帚、八字靠尺板、钢筋卡子、铁抹子等。

2.2 作业条件：2.2.1 基槽：混凝土或灰土地基均已完成，并办完隐检手续。

2.2.2 已放好基础轴线及边线；立好皮数杆（一般间距15～20m，转角处均应设立），并办完预检手续。

2.2.3 根据皮数杆最下面一层砖的底标高，拉线检查基础垫层表面标高，如第一层砖的水平灰缝大于20mm时，应先用细石混凝土找平，严禁在砌筑砂浆中掺细石代替或用砂浆垫平，更不允许砍砖合子找平。

2.2.4 常温施工时，粘土砖必须在砌筑的前一天浇水湿润，一般以水浸入砖四边1.5cm左右为宜。

2.2.5 砂浆配合比已经试验室确定，现场准备好砂浆试模（6块为一组）。

3 操作工艺3.1 工艺流程：3.2.1 砂浆配合比应采用重量比，并由试验室确定，水泥计量精度为±2%，砂，掺合料为±5%。

3.2.2 宜用机械搅拌，投料顺序为砂→水泥→掺合料→水，搅拌时间不少于1.5min。

3.2.3 砂浆应随拌随用，一般水泥砂浆和水泥混合砂浆须在拌成后3h和4h内使用完，不允许使用过夜砂浆。

3.2.4 基础按一个楼层，每250m3砌体，各种砂浆，每台搅拌机至少做一组试块（一组六块），如砂浆强度等级或配合比变更时，还应制作试块。

砌筑工程施工工艺(一)、普通实心砖墙砌筑1适用范围本工艺标准适用于作一般七层及七层以下的民用住宅墙体和工业厂房围护的墙体。

2引用标准砌体工程施工质量验收规范（GB50203—2002）3术语3.1砖墙为民用与工业建筑最为常用的墙体形式。

3.2通缝砌体中，上下皮材搭接长度小于规定数值的竖向灰缝。

3.3假缝为掩盖砌体竖向灰缝内在质量缺陷，砌筑砌体时仅在表面作灰缝处理的灰缝。

4材料要求4.1烧结普通砖砖的品种、强度等级必须符合设计要求，并应规格一致；有出厂合格证或试验单。

4.2毛石用坚实、未风干、无裂缝、夹层、杂质的石料，强度等级不底于MU20，尺寸一般以高宽在20~30cm、长在30~40cm之间为宜，毛石表面的水锈、浮土、杂质应清刷（洗）干净。

4.3水泥采用强度等级32.5普通硅酸盐水泥或矿渣硅酸盐水泥，应有出厂合格证或试验报告。

4.4砂用中砂，并通过5mm筛孔。

配制M5（含M5）以上砂浆，砂的含泥量不应超过5%；M5以下砂浆，砂的含泥量不应超过10%，不得含有草根等杂物。

4.5掺合料有石灰膏、磨细生石灰粉、电石膏和粉煤灰等，石灰膏的熟化时间不应少于7d，严禁使用冻结或脱水硬化石灰膏。

4.6外加剂多使用微沫剂或各种不同品种的有机塑化剂，其掺量、稀释办法、拌合要求和使用范围应严格按有关技术规定执行，并由试验室试配确定。

5施工准备5.1作业条件5.1.1砌筑前，基础及防潮层应经验收合格，基础顶面弹好墙身轴线、墙边线、门窗洞口和柱子的位置线。

5.1.2办完地基、基础工程隐检手续。

5.1.3回填完基础两侧及房心土方，安装好暖气沟盖板。

5.1.4在墙转角处、楼梯间及内外墙交接处，已按标高立好皮数杆；皮数杆的间距以15~20m为宜，并办好预检手续。

5.1.5砌筑部位（基础或楼板等）的灰渣，杂屋清除干净，并浇水湿润。

5.1.6砂浆由试验室做好试配，确定配合比；准备好砂浆试模。

5.1.7随砌随搭好的脚手架；垂直运输机具就绪。

砌体工程施工标准1 填充墙顶部处理1.1 材料：砖、三角混凝土预制块、成品斜砌块、砌筑砂浆。

1.2 工具：切割机、灰刀、线绳。

1.3 工序：砌斜砖位置留设切砖砌斜砖、安放三角混凝土预制块清缝。

1.4 工艺方法：填充墙砌至梁、板底时，留80～200mm空隙，根据斜砌需要把砖切成平行四边形。

在填充墙砌完间歇7天后将顶部空隙斜砌，斜砌角度为45～60°，逐块斜砌挤紧，灰缝厚度控制在8～12mm，两端、中间用三角混凝土预制块砌筑。

1.5 控制要点：留置高度、斜砌角度。

1.6 质量要求：斜砌砖应逐块挤紧，砂浆饱满。

1.7 做法详图：图1-1 填充墙顶部斜砌砖示意图1.8效果图：图1-2 填充墙顶部斜砌效果图2 构造柱马牙槎砌筑2.1 材料：砖或砌块、砌筑砂浆、背胶海绵条。

2.2 工具：Φ16螺杆或镰刀卡、切割机。

2.3 工序：排砖砌筑、留孔贴海绵条支模。

2.4 工艺方法：构造柱与砌体连接处砌成马牙槎，马牙槎先退后进，退后尺寸为每边60mm ，高度不大于300mm ，进槎下口砖裁成宽60mm ，角度45°的斜角。

随砌随留穿墙孔，留孔水平距离不大于600mm ，竖向间距不大于400mm ，第一个孔离板面不大于200mm 。

支模前构造柱马牙槎边缘贴海绵条，空心砖朝向构造柱的水平砖孔应封堵，防止漏浆。

2.5 控制要点：马牙槎高度、斜口、海绵条、螺栓孔。

2.6 质量要求：构造柱马牙槎进退位置尺寸偏差±5mm 。

2.7 做法详图：图2-1 构造柱马牙槎留置示意图2.8 效果图：图2-2 构造柱马牙槎留置效果3 填充墙与混凝土墙交界处理3.1 材 料：界面剂、聚合物砂浆、弹性腻子、无纺布、白乳胶。

3.2 工具：抹子、刷子。

3.3 工序：填充墙与混凝土接触面甩浆填充墙砌筑接缝抹角大面抹灰拉缝填缝贴布。

3.4 工艺方法：砌筑前，在填充墙与混凝土接触面上用界面剂甩浆形成毛面，砌筑时与混凝土接缝处砂浆填塞密实。

砌筑工程及墙体抹灰工程标准化做法（附图参考）一、砌筑说明：1、砌体工程的顶层和底层应设置通长现浇钢筋混凝土窗台梁，高度不宜小于120㎜，纵向配筋不少于4φ10，箍筋φ6@200；其他层在窗台标高处，应设置通长现浇钢筋混凝土板带，板带的厚度不小于60mm，混凝土强度等级不应小于C20，纵向配筋不宜少于3φ8 ；2、顶层门窗洞口过梁宜结合圈梁通长布置，若采用单独过梁时，过梁伸入两端墙内每边不少于600mm，且应在过梁上的水平灰缝内设置2～3道不小于2φ6@300通长焊接钢筋网片。

3、顶层及女儿墙砌筑砂浆的强度等级不应小于M7.5。

粉刷砂浆中宜掺入抗裂纤维或采用预拌砂浆。

二、住宅工程质量通病控制标准混凝土小型空心砌块、蒸压加气混凝土砌块等轻质墙体，当墙长大于5m时，应增设间距不大于3m的构造柱；每层墙高的中部应增设高度为120mm，与墙体同宽的混凝土腰梁，砌体无约束的端部必须增设构造柱，预留的门窗洞口应采取钢筋混凝土框加强。

当框架顶层填充墙采用灰砂砖、粉煤灰砖、混凝土空心砌块、蒸压加气混凝土砌块等材料时，墙面粉刷应采取满铺镀锌钢丝网等措施。

屋面女儿墙不应采用轻质墙体材料砌筑。

当采用砌体结构时，应设置间距不大于3m的构造柱和厚度不少于120mm的钢筋混凝土压顶。

洞口宽度大于2m时，两边应设置构造柱。

墙体砌筑15天以上方可砌筑斜砖或塞缝；斜砖角度60度，留缝为40～50mm；三、砌体工程材料的控制1、砌筑砂浆应采用中、粗砂，严禁使用山砂和混合粉。

2、蒸压灰砂砖、粉煤灰砖、加气混凝土砌块的出釜停放期不应小于28d，不宜小于45d；混凝土小型空心砌块的龄期不应小于28d。

四、砌筑施工质量控制1、填充墙砌至接近梁底、板底时，应留有一定空隙，填充墙砌筑完并间隔15d以后，方可将其补砌挤紧；补砌时，对双侧竖缝用高强度等级的水泥砂浆嵌填密实。

2、框架柱间填充墙拉结筋应满足砖模数要求，不应折弯压入砖缝。

拉结筋宜采用预埋法留置。

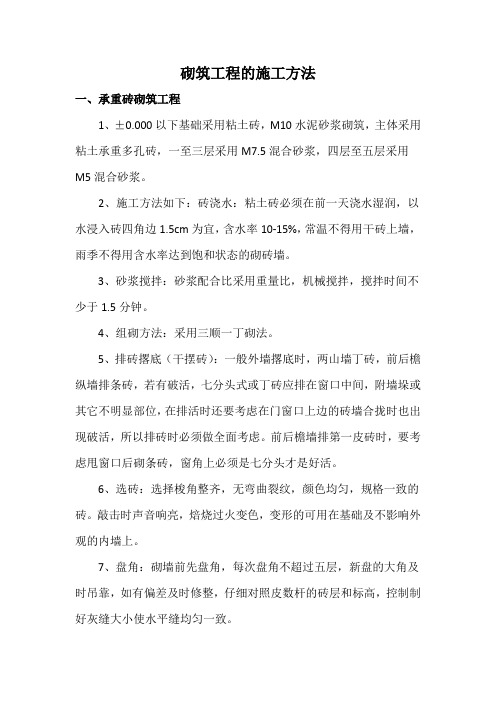

砌筑工程的施工方法一、承重砖砌筑工程1、±0.000以下基础采用粘土砖，M10水泥砂浆砌筑，主体采用粘土承重多孔砖，一至三层采用M7.5混合砂浆，四层至五层采用M5混合砂浆。

2、施工方法如下：砖浇水：粘土砖必须在前一天浇水湿润，以水浸入砖四角边1.5cm为宜，含水率10-15%，常温不得用干砖上墙，雨季不得用含水率达到饱和状态的砌砖墙。

3、砂浆搅拌：砂浆配合比采用重量比，机械搅拌，搅拌时间不少于1.5分钟。

4、组砌方法：采用三顺一丁砌法。

5、排砖撂底（干摆砖）：一般外墙撂底时，两山墙丁砖，前后檐纵墙排条砖，若有破活，七分头式或丁砖应排在窗口中间，附墙垛或其它不明显部位，在排活时还要考虑在门窗口上边的砖墙合拢时也出现破活，所以排砖时必须做全面考虑。

前后檐墙排第一皮砖时，要考虑甩窗口后砌条砖，窗角上必须是七分头才是好活。

6、选砖：选择梭角整齐，无弯曲裂纹，颜色均匀，规格一致的砖。

敲击时声音响亮，焙烧过火变色，变形的可用在基础及不影响外观的内墙上。

7、盘角：砌墙前先盘角，每次盘角不超过五层，新盘的大角及时吊靠，如有偏差及时修整，仔细对照皮数杆的砖层和标高，控制制好灰缝大小使水平缝均匀一致。

8、挂线：砌筑一砖半墙必须挂双面线，长墙中间应设几个支线点，下线要拉紧，每层砖穿线看平，使水平缝均匀一致，平直通顺，砌一砖厚混水墙时宜采用外手挂线，可以照顾墙两面平整为下道工序控制抹灰厚度奠定基础。

9、砌砖：采用"三一"砌砖法，即一铲灰，一块砖，一挤揉满铺满挤操作法。

砌砖时砖要放平，里手高，墙面就要张，里手低墙面就要背。

砌砖一定要跟线"上跟线，下跟棱，左右相邻要对平"，水平灰缝厚度和竖向灰缝宽度一般为10mm，但不应小于8mm，也不大于12mm，不游丁缝，严禁事后砸墙，水泥砂浆在3小时内用完，混合砂浆在4小时内用完，不得使用过夜砂浆，混水砖应随砌随将舌头灰刮尽。

10、留槎：外墙转角处应同时砌筑，内墙交接处必须留斜槎，槎子长度不小于墙高2/3，槎子必须平直，通顺，分段位置在门窗口角处，隔墙与墙或柱不同时，砌筑时可留阳槎加预埋拉结筋，沿墙高50cm预留∮6钢筋2根，每边埋入长度不小于50cm,末端加90弯钩，隔墙顶用立砖斜砌挤紧。

砌筑工程施工工艺±0.000以上填充墙材料采用轻质砂加气混凝土砌块及板材，容重r≤5.5KN/m3，采用预拌混合砂浆M5砌筑。

±0.000以下填充墙材料采用承重粉煤灰砖Mu10，容重r≤16KN/m3，采用预拌水泥砂浆M5砌筑。

（一）、施工准备1、材料要求（1）根据本工程的总体施工进度计划和现场的施工实际情况，在砌筑工程开始之前，提前安排对砌筑工程所采用的砌块厂家进行考察和选定，并提前安排做好复试。

所用各种材料各项性能指标必须符合相应技术要求，并抽样送检，合格后方可使用。

（2）砂浆试块在搅拌机出料口随机取样、制作。

一组试样应在同一盘砂浆中取样制作，同盘砂浆只能制作一组试样。

砂浆的抽样频率应符合下列规定：每一楼层的每一分项工程取样不得少于一组；每一楼层或250m3砌体中同强度等级和同品种的砂浆取样不得少于三组。

2、构造要求（1）框架柱及构造柱与砌体交接处，从柱内甩出2Φ6@500拉结筋伸入砌体内，沿墙全长贯通。

做法参照02G02图集第42-44页。

（2）构造柱布置原则：根据建筑平面图上外围护墙、填充墙或女儿墙的位置，在墙体的转角、纵横墙交接处及自由端、洞口两侧、沿墙长每间隔4m左右设置钢筋混凝土构造柱。

柱截面：墙宽×250，纵筋4Φ12，箍筋Φ6@200。

（3）当填充墙体的高度超过4.0m，应在墙体半高或门窗洞口上皮设置与柱连接且沿墙全长贯通的钢筋砼水平圈梁一道，与圈梁相接的主体结构应预埋短筋，做法同构造柱，圈梁宽度同墙厚，高度为150mm，纵筋上、下各2Φ12箍筋为Φ6@200。

（4）本工程门窗洞口过梁（除施工图特别注明外）根据跨度参见下表。

2400<L 0≤3000250 3Φ14 2Φ12 Φ6@150 3000<L 0≤4000 350 3Φ16 2Φ12 Φ6@150当过梁一端与砼柱或砼墙相交无法设砖砌体支座时，过梁主筋应在相应位置预留插筋，长度满足钢筋搭接入锚固长度要求。

砌筑工程及墙体抹灰工程标准化做法（附图参考）一、砌筑说明：1、砌体工程的顶层和底层应设置通长现浇钢筋混凝土窗台梁，高度不宜小于120㎜，纵向配筋不少于4φ10，箍筋φ6200；其他层在窗台标高处，应设置通长现浇钢筋混凝土板带，板带的厚度不小于60mm，混凝土强度等级不应小于C20，纵向配筋不宜少于3φ8 ；2、顶层门窗洞口过梁宜结合圈梁通长布置，若采用单独过梁时，过梁伸入两端墙每边不少于600mm，且应在过梁上的水平灰缝设置2～3道不小于2φ6300通长焊接钢筋网片。

3、顶层及女儿墙砌筑砂浆的强度等级不应小于M7.5。

粉刷砂浆中宜掺入抗裂纤维或采用预拌砂浆。

二、住宅工程质量通病控制标准混凝土小型空心砌块、蒸压加气混凝土砌块等轻质墙体，当墙长大于5m时，应增设间距不大于3m的构造柱；每层墙高的中部应增设高度为120mm，与墙体同宽的混凝土腰梁，砌体无约束的端部必须增设构造柱，预留的门窗洞口应采取钢筋混凝土框加强。

当框架顶层填充墙采用灰砂砖、粉煤灰砖、混凝土空心砌块、蒸压加气混凝土砌块等材料时，墙面粉刷应采取满铺镀锌钢丝网等措施。

屋面女儿墙不应采用轻质墙体材料砌筑。

当采用砌体结构时，应设置间距不大于3m的构造柱和厚度不少于120mm的钢筋混凝土压顶。

洞口宽度大于2m时，两边应设置构造柱。

墙体砌筑15天以上方可砌筑斜砖或塞缝；斜砖角度60度，留缝为40～50mm；三、砌体工程材料的控制1、砌筑砂浆应采用中、粗砂，严禁使用山砂和混合粉。

2、蒸压灰砂砖、粉煤灰砖、加气混凝土砌块的出釜停放期不应小于28d，不宜小于45d；混凝土小型空心砌块的龄期不应小于28d。

四、砌筑施工质量控制1、填充墙砌至接近梁底、板底时，应留有一定空隙，填充墙砌筑完并间隔15d以后，方可将其补砌挤紧；补砌时，对双侧竖缝用高强度等级的水泥砂浆嵌填密实。

2、框架柱间填充墙拉结筋应满足砖模数要求，不应折弯压入砖缝。

拉结筋宜采用预埋法留置。

砌体工程标准工艺做法➤材料现场堆放砌体材料到场后应按照不同的生产日期、规格分别堆放整齐，运输、装卸过程中，严禁抛掷和倾倒，轻拿轻放，防止损坏；堆置高度不宜超过2M，蒸压加气混凝土砌块在运输及堆放中应防止雨淋，堆放时要“下垫上盖”，底下垫高处理，上面加盖，标示牌标注进场日期，责任人。

未到龄期严禁使用。

加气混凝土砌块堆放时底部垫高，上部设遮雨棚➤砌筑前的准备1. 砌体组砌、排版墙体砌筑前，应根据每面填充墙体高度绘制排版图，需将反坎、拉结筋、腰梁（如有）、顶砖位置表达清楚，绘制门窗定位图，须将洞口左右、上下定位清楚。

并及时向工人技术交底。

砌体排版图2. 砼三角块、预制过梁的制作根据预留洞口的大小，提前将需要预制的门、窗洞口过梁、斜顶砖用的砼三角块、门垛配砌用的砼四方块用定型模具用Ｃ20砼浇筑好。

禁止将加气砼砌块切割成三角形充当砼三角块。

提前预制砼三角块提前预制砼过梁提前预制配砌门垛用的砼预制块3. 砌体放线结合施工图借助激光扫平仪弹出各楼层主控线及墙身边线（需在墙身四周弹出300mm控制线），并复合其精度要求。

➤二次结构的浇捣1. 厨房、卫生间四周砼反坎厨房、卫生间四周砌体根部均应浇筑200MM高的C20素砼反坎（遇门洞断开）。

2. 外墙线条、阳台、露台部位砼反坎在砌筑外墙线条、阳台、露台部位的外墙时，均应设置150mm高的C20素混凝土反坎。

阳台、露台部位外墙构造做法外墙线条部位外墙构造做法➤砖包柱基础构造板、梁砖包柱每层必须有构造板或梁，不得悬挑砌筑或在结构上植筋作基础砌筑。

➤墙体拉结筋沿柱高每隔不超过500mm配置2根直径6mm的拉接钢筋（墙厚大于240mm 时配置3根直径6mm），钢筋伸入填充墙体长度不宜小于700mm ，且拉结钢筋应错开截断，相距不宜小于200mm，当现场施工为后植筋时，必须由专业植筋单位植筋。

并应进行实体检测。

锚固钢筋拉拔试验的轴向受拉非破坏承载力检验值应为6.0kN。

抽检钢筋在检验值作用下应基材无裂缝、钢筋无滑移宏观裂损现象；持荷2mim期间荷载值降低不大于5％。

目录1.目的 (3)2.适用范围 (3)3.术语及定义 (3)4.编制说明 (3)5.职责与权限 (3)6.传统砌筑工程标准做法 (3)7.管理动作 (19)1.目的明确砌筑工程的标准做法，提高砌筑实测质量、观感质量、现场整洁度，从而提升客户对于工程质量的满意度。

2.适用范围适用于雅居乐地产集团下属的所有在建项目。

3.术语及定义砌筑工程又叫砌体工程，是指在建筑工程中使用普通黏土砖、承重黏土空心砖、蒸压灰砂砖、粉煤灰砖、各种中小型砌块和石材等材料进行砌筑的工程。

4.编制说明要求雅居乐地产下属所有在建及新建项目均按此标准做法执行。

5.职责与权限4.1本标准做法由雅居乐地产集团工程中心负责编制、修订、解释、发布；4.2本标准做法由事业部项目部负责实施，区域公司工程管理部负责协助实施及跟进工作；4.3集团工程中心将随机抽取项目检查实施情况。

6.传统砌筑工艺标准做法砌筑工程施工工艺流程图详见图6-1图6-1 砌筑工程施工工艺流程6.1原材料进场验收与抽样送检6.1.1砌块进场验收：根据合约相关条款对材料的规格、型号、强度等级，由工程师与材料员、见证员、监理工程师进行现场验收，除“基本规定的质保证资料”齐全合格外，要验收实体材料，缺边、掉角的数量不得大于10%。

完全是破损的砖数不得大于3%，否则按不合格产品处理，此规定应在合约中予以明确。

轻骨料混凝土小型空心砌块、蒸压加气混凝土砌块砌筑时，强度必须符合要求，其产品龄期应大于28d；蒸压加气混凝土砌块的含水率宜小于30％。

在气候干燥炎热的情况下，对吸水率较小的轻骨料混凝土小型空心砌块宜在砌筑前浇水湿润养护。

6.1.2 砌块堆放：工地堆放：砌块从厂家运到工地后，集中堆放场地必须上盖下垫；上盖：采用彩条布防雨。

下垫：方木+模板铺平台，平台高出周边至少10公分、并能有效排水。

砌筑堆放：根据每面墙体砌筑的需用数量集中堆放在施做的墙体周围，减少二次搬运。

堆放整齐，不得乱丢乱扔。

目录1.目的 (3)2.术语和定义 (3)3.适用范围 (3)4.材料 (3)5.砌块排列图 (3)6.清理/放线 (4)7.反坎混凝土 (5)8.拉结筋 (6)9.砌筑施工 (6)10.二次构件 (9)11.安装 (12)12.验收标准 (13)13.管理动作 (13)14.注意事项 (14)15.支持性文件 (14)1.目的为防止非承重砌体渗、漏、裂、空等质量通病，提高砌筑工程质量，特制定本做法。

2.术语和定义无3.适用范围适用于11#地二期项目的非承重砌体的施工与验收，不适用于承重砌体结构。

4.材料4.1砌块根据图纸设计要求，施工现场使用砌块主要包括：页岩空心砖、页岩多孔砖、页岩实心砖等。

各类砌筑材料物理性能、外观尺寸、表观质量等技术指标应符合国家、行业、当地标准以及图纸要求，强度要求详见下表：4.2砌筑砂浆砌体结构工程使用预拌砂浆，砌筑砂浆强度应符合下表要求：4.3植筋材料应按设计选用植筋用的钢筋、植筋胶，材料应满足《JGJ145-2013混凝土结构后锚固技术规程》、《JG/T340-2011混凝土结构工程用锚固胶》要求；5.砌块排列图5.1 内容1）总索引图：根据建筑施工平面图，将每面纵横填充墙进行编号，形成“总索引图”；2）砌块排列图：根据“总索引图”分别绘制标准层每面墙的“砌块排列图”；5.2包含要素1）包括砌块尺寸、灰缝厚度、顶部空隙、墙根反坎高度；2）包括门窗洞口统一尺寸；3）包括构造柱、过梁、压顶、腰带等二次构件的位置及尺寸；4）包括拉结筋、转角筋的位置及尺寸；5）包括预留洞（尽量明示：预埋件、线盒）的位置及尺寸；5.3绘制要求1）根据墙高采用“倒排法”确定砌块皮数（采取由上至下原则，即先留足后塞口高度，确保斜顶砖角度45°~60°；为保证顶砖高度，则下部实心砖应为三到五皮（不小于三皮））；2）砌块与构造柱的连接处宜砌成马牙槎，马牙槎高度不宜超过 300mm（且应为砌体材料高度的整倍数），槎口伸入墙体60~100mm，自底向上，先退后进；3）门窗洞口两侧采用实心砖，以便固定门窗框；4）砌块排列整齐有序，上下错缝，搭接长度不宜小于被搭接砌块长度1/3，避免通缝；5）主砌块应占砌块总数的70%以上，辅助砌块最小长度应大于100mm；6.清理/放线6.1 清理砌筑工程施工前，应将楼层清理干净。

砌体施工工艺流程标准做法图文详细1、施工工艺流程2、施工要点（1）定位放线根据建筑图纸放好细部线，包括门窗洞口和竖向线盒统一留置的高度。

【说明】砌体工程施工前核对好放样尺寸，核对实际的轴线、尺寸、位置、标高、门窗的实际尺寸是否与设计相符；使用的砌筑预埋件，其规格质量要符合设计要求。

结构经验收合格后，把砌筑基层楼地面的浮浆残渣清理干净，并根据设计图纸进行墙身、门窗洞口位置弹线，同时在结构墙柱上标出标高线。

（2）卫生间反坎制作凡厕、厨房间的墙体部位应设置高出楼地面不小于150mm的现浇混凝土坎台，厚度与墙体同。

【说明】根据墙体净高度、砌块的高度及灰缝厚度计算皮数，选择合适的组合排砖方法，确定砖块的层数。

应注意考虑门窗洞口过梁及圈梁高度和位置，根据排版情况在加气砼砌块底部设置200mm 高左右蒸压水泥砖调节圈梁高度及位置和顶部斜砌高度，在厨房、卫生间露台、外阳台等经常受干湿交替作用的墙体根部，浇筑宽度同墙厚、高度不小于 200mm 的 C20 素混凝土墙垫。

根据墙体净高度、砌块的高度及灰缝厚度计算皮数，选择合适的组合排砖方法，确定砖块的层数。

（3）拉结筋制作砌体与钢筋混凝土框架柱的拉结预埋筋位置应准确，要依据全高及策划的构造位置针对性的留设，拉结于墙体内砌长度应符合设计要求。

【说明】竖向间距满足规范和砌体的模数要求.拉结筋应平直，于墙体内有弯钩，在拉结筋段内的水平灰缝砂浆饱满度应大于 85％，不得使用膨胀螺栓固定焊接拉结筋。

砌体与结构或构造柱的拉结预埋筋位置应准确，拉结于墙体内砌长度应符合设计要求。

钻孔深度必须满足设计要求；孔洞的清理要求用专用电动吹风机，确保粉尘的清理效果；墙体拉接筋抗拔试验合格后才能进行砌筑。

砌块墙体的转角处和交接处应同时砌筑，严禁无可靠措施的内外墙分砌施工；对不能同时砌筑而且必须留置的临时间断处应砌成斜槎，斜槎水平投影长度不得小于高度的 2/3。

临时间断处补砌时应将接槎处灰浆及杂物清理干净，浇水湿润，并用砂浆填实保持灰缝顺直。
