LED驱动500K传导超标整改

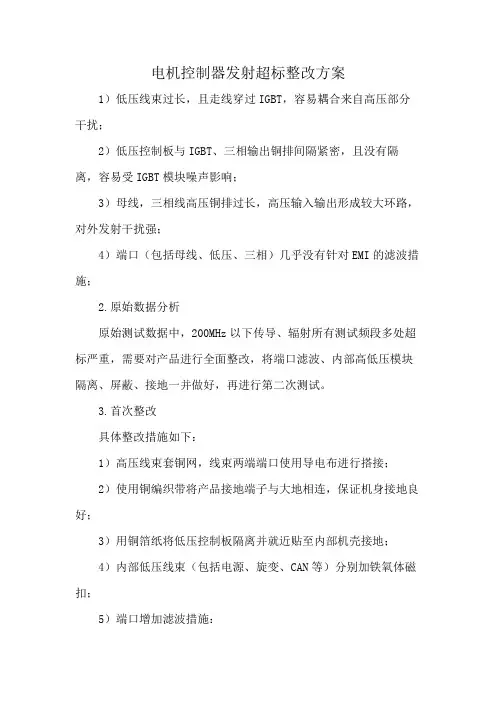

电机控制器发射超标整改方案1）低压线束过长，且走线穿过IGBT，容易耦合来自高压部分干扰；2）低压控制板与IGBT、三相输出铜排间隔紧密，且没有隔离，容易受IGBT模块噪声影响；3）母线，三相线高压铜排过长，高压输入输出形成较大环路，对外发射干扰强；4）端口（包括母线、低压、三相）几乎没有针对EMI的滤波措施；2.原始数据分析原始测试数据中，200MHz以下传导、辐射所有测试频段多处超标严重，需要对产品进行全面整改，将端口滤波、内部高低压模块隔离、屏蔽、接地一并做好，再进行第二次测试。

3.首次整改具体整改措施如下：1）高压线束套铜网，线束两端端口使用导电布进行搭接；2）使用铜编织带将产品接地端子与大地相连，保证机身接地良好；3）用铜箔纸将低压控制板隔离并就近贴至内部机壳接地；4）内部低压线束（包括电源、旋变、CAN等）分别加铁氧体磁扣；5）端口增加滤波措施：高压端口措施如下：1.分别在母线正负端子增加0.47uF、10nF的Y电容；2.母线正负两线套纳米晶磁环（共模）；两线分别套铁氧体磁环（差模）；3.三相线套纳米晶磁环（共模）；三线分别套铁氧体磁环（差模）。

整改完成后，再次进行测试，电流法、30MHz-2.5GHz辐射均通过测试，但低压传导、高压传导，150KHz-30MHz辐射仍未通过。

由测试数据知，进行全面整改之后，各个测试频段均有较大改善，但仍有个别频点超标，需要寻找问题源头，对症下药。

问题频点分别为：①低压传导：150KHz附近超标；②高压传导：300KHz、500KHz-1MHz、26MHz-28MHz、30MHz超标；③辐射发射：300KHz附近超标。

4.二次优化1）根据测试结果，对4个没有通过的点分别进行详细分析得到：1.低压端口电源滤波电路需要调整；2.高压滤波电容已大致覆盖超标频点，超标具体原因需要继续排查；3.辐射300KHz处超标与高压传导300KHz关联较大，一并处理。

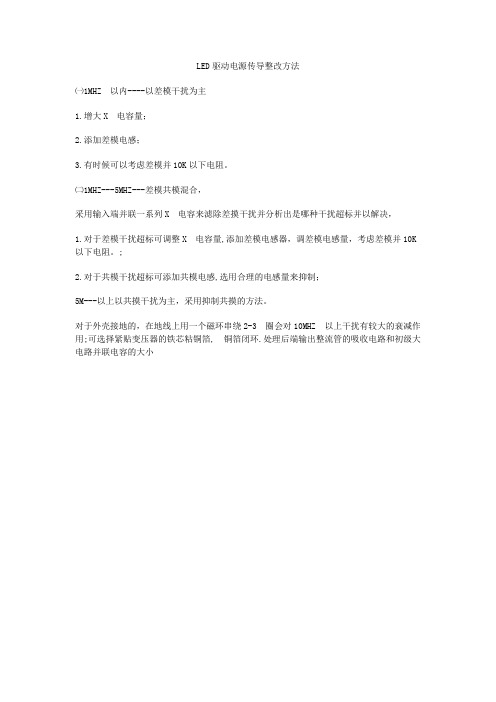

LED驱动电源传导整改方法
㈠1MHZ 以内----以差模干扰为主
1.增大X 电容量；
2.添加差模电感；
3.有时候可以考虑差模并10K以下电阻。

㈡1MHZ---5MHZ---差模共模混合，
采用输入端并联一系列X 电容来滤除差摸干扰并分析出是哪种干扰超标并以解决，
1.对于差模干扰超标可调整X 电容量,添加差模电感器，调差模电感量，考虑差模并10K以下电阻。

;
2.对于共模干扰超标可添加共模电感,选用合理的电感量来抑制；
5M---以上以共摸干扰为主，采用抑制共摸的方法。

对于外壳接地的，在地线上用一个磁环串绕2-3 圈会对10MHZ 以上干扰有较大的衰减作用;可选择紧贴变压器的铁芯粘铜箔, 铜箔闭环.处理后端输出整流管的吸收电路和初级大电路并联电容的大小。

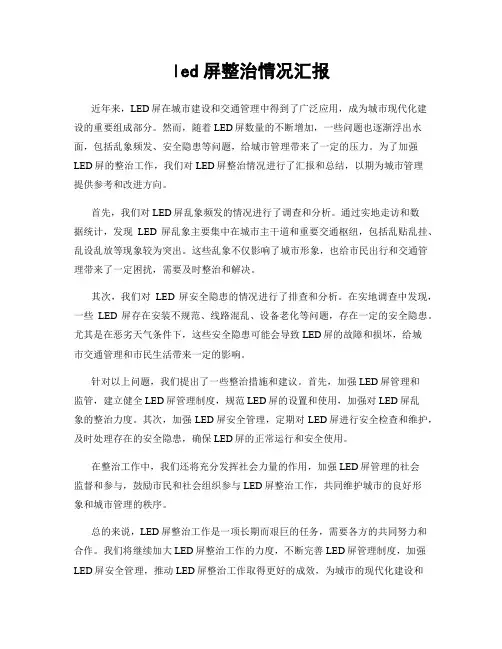

led屏整治情况汇报近年来，LED屏在城市建设和交通管理中得到了广泛应用，成为城市现代化建设的重要组成部分。

然而，随着LED屏数量的不断增加，一些问题也逐渐浮出水面，包括乱象频发、安全隐患等问题，给城市管理带来了一定的压力。

为了加强LED屏的整治工作，我们对LED屏整治情况进行了汇报和总结，以期为城市管理提供参考和改进方向。

首先，我们对LED屏乱象频发的情况进行了调查和分析。

通过实地走访和数据统计，发现LED屏乱象主要集中在城市主干道和重要交通枢纽，包括乱贴乱挂、乱设乱放等现象较为突出。

这些乱象不仅影响了城市形象，也给市民出行和交通管理带来了一定困扰，需要及时整治和解决。

其次，我们对LED屏安全隐患的情况进行了排查和分析。

在实地调查中发现，一些LED屏存在安装不规范、线路混乱、设备老化等问题，存在一定的安全隐患。

尤其是在恶劣天气条件下，这些安全隐患可能会导致LED屏的故障和损坏，给城市交通管理和市民生活带来一定的影响。

针对以上问题，我们提出了一些整治措施和建议。

首先，加强LED屏管理和监管，建立健全LED屏管理制度，规范LED屏的设置和使用，加强对LED屏乱象的整治力度。

其次，加强LED屏安全管理，定期对LED屏进行安全检查和维护，及时处理存在的安全隐患，确保LED屏的正常运行和安全使用。

在整治工作中，我们还将充分发挥社会力量的作用，加强LED屏管理的社会监督和参与，鼓励市民和社会组织参与LED屏整治工作，共同维护城市的良好形象和城市管理的秩序。

总的来说，LED屏整治工作是一项长期而艰巨的任务，需要各方的共同努力和合作。

我们将继续加大LED屏整治工作的力度，不断完善LED屏管理制度，加强LED屏安全管理，推动LED屏整治工作取得更好的成效，为城市的现代化建设和管理提供更好的支持和保障。

希望通过我们的努力，LED屏整治工作能够取得更大的进展，为城市的发展和改善市民生活环境做出更大的贡献。

E M I传导与辐射超标整改方案集团标准化工作小组 #Q8QGGQT-GX8G08Q8-GNQGJ8-MHHGN#传导与辐射超标整改方案开关电源电磁干扰的产生机理及其传播途径功率开关器件的高额开关动作是导致开关电源产生电磁干扰(emi)的主要原因。

开关频率的提高一方面减小了电源的体积和重量，另一方面也导致了更为严重的emi问题。

开关电源工作时，其内部的电压和电流波形都是在非常短的时间内上升和下降的，因此，开关电源本身是一个噪声发生源。

开关电源产生的干扰，按噪声干扰源种类来分,可分为尖峰干扰和谐波干扰两种;若按耦合通路来分,可分为传导干扰和辐射干扰两种。

使电源产生的干扰不至于对电子系统和电网造成危害的根本办法是削弱噪声发生源，或者切断电源噪声和电子系统、电网之间的耦合途径。

现在按噪声干扰源来分别说明：1、二极管的反向恢复时间引起的干扰交流输入电压经功率二极管整流桥变为正弦脉动电压，经电容平滑后变为直流，但电容电流的波形不是正弦波而是脉冲波。

由电流波形可知，电流中含有高次谐波。

大量电流谐波分量流入电网，造成对电网的谐波污染。

另外，由于电流是脉冲波，使电源输入功率因数降低。

高频整流回路中的整流二极管正向导通时有较大的正向电流流过，在其受反偏电压而转向截止时，由于pn结中有较多的载流子积累，因而在载流子消失之前的一段时间里，电流会反向流动，致使载流子消失的反向恢复电流急剧减少而发生很大的电流变化(di/dt)。

2、开关管工作时产生的谐波干扰功率开关管在导通时流过较大的脉冲电流。

例如正激型、推挽型和桥式变换器的输入电流波形在阻性负载时近似为矩形波,其中含有丰富的高次谐波分量。

当采用零电流、零电压开关时,这种谐波干扰将会很小。

另外,功率开关管在截止期间,高频变压器绕组漏感引起的电流突变,也会产生尖峰干扰。

3、交流输入回路产生的干扰无工频变压器的开关电源输入端整流管在反向恢复期间会引起高频衰减振荡产生干扰。

开关电源产生的尖峰干扰和谐波干扰能量，通过开关电源的输入输出线传播出去而形成的干扰称之为传导干扰；而谐波和寄生振荡的能量，通过输入输出线传播时，都会在空间产生电场和磁场。

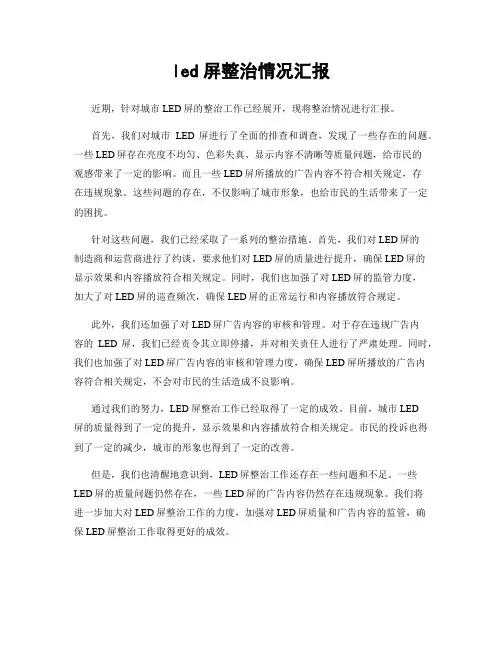

led屏整治情况汇报近期，针对城市LED屏的整治工作已经展开，现将整治情况进行汇报。

首先，我们对城市LED屏进行了全面的排查和调查，发现了一些存在的问题。

一些LED屏存在亮度不均匀、色彩失真、显示内容不清晰等质量问题，给市民的观感带来了一定的影响。

而且一些LED屏所播放的广告内容不符合相关规定，存在违规现象。

这些问题的存在，不仅影响了城市形象，也给市民的生活带来了一定的困扰。

针对这些问题，我们已经采取了一系列的整治措施。

首先，我们对LED屏的制造商和运营商进行了约谈，要求他们对LED屏的质量进行提升，确保LED屏的显示效果和内容播放符合相关规定。

同时，我们也加强了对LED屏的监管力度，加大了对LED屏的巡查频次，确保LED屏的正常运行和内容播放符合规定。

此外，我们还加强了对LED屏广告内容的审核和管理。

对于存在违规广告内容的LED屏，我们已经责令其立即停播，并对相关责任人进行了严肃处理。

同时，我们也加强了对LED屏广告内容的审核和管理力度，确保LED屏所播放的广告内容符合相关规定，不会对市民的生活造成不良影响。

通过我们的努力，LED屏整治工作已经取得了一定的成效。

目前，城市LED屏的质量得到了一定的提升，显示效果和内容播放符合相关规定。

市民的投诉也得到了一定的减少，城市的形象也得到了一定的改善。

但是，我们也清醒地意识到，LED屏整治工作还存在一些问题和不足。

一些LED屏的质量问题仍然存在，一些LED屏的广告内容仍然存在违规现象。

我们将进一步加大对LED屏整治工作的力度，加强对LED屏质量和广告内容的监管，确保LED屏整治工作取得更好的成效。

总的来说，LED屏整治工作已经取得了一定的成效，但是还存在一些问题和不足。

我们将进一步加大对LED屏整治工作的力度，确保LED屏的质量和广告内容符合相关规定，为市民营造一个良好的城市环境。

感谢各位的支持和配合。

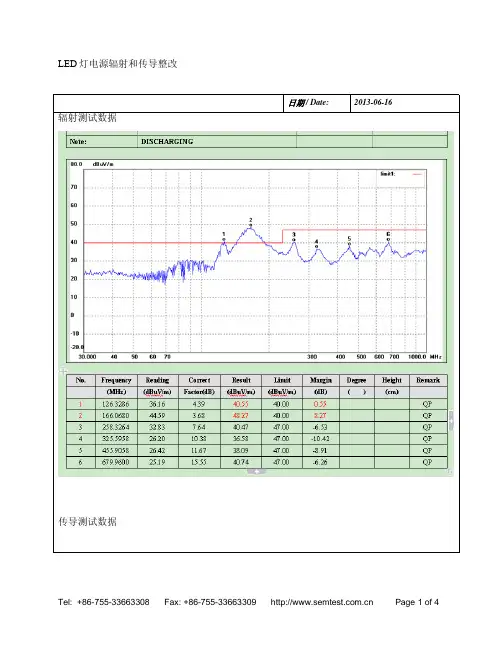

LED灯电源辐射和传导整改
日期/Date:2013-06-16
辐射测试数据
传导测试数据
Tel:+86-755-33663308Fax:+86-755-33663309 Page1of4
2：整流二极管的两端加小磁环，就像你们加在MOS管脚一样。

如果可以建议在这个二极管两端并联电容（电容参数要选好，不然可能会炸，所以我没加），但是可能会影响效率。

3：你们外壳六面接触不是很良好，想办法使他们接触良好，可能起到更好的屏蔽效果。

4：其次变压器，这个是最重要的。

换个好点的变压器，在变压器的初级绕组和次级绕组加
可以在输入端再加一个共模电感，X电容。

共模电感选择30-70mH，X电容0.22-1uF。

PCB设计资料、EMC设计整改资料，整改案例分享/category-
791306443.htm?spm=a1z10.3.w4010-
1216811066.13.RmVYv1&search=y&catName=EMC%C9%E8%BC%C6%D5%FB%B8%C4%D7%CA%C1%CF#bd。

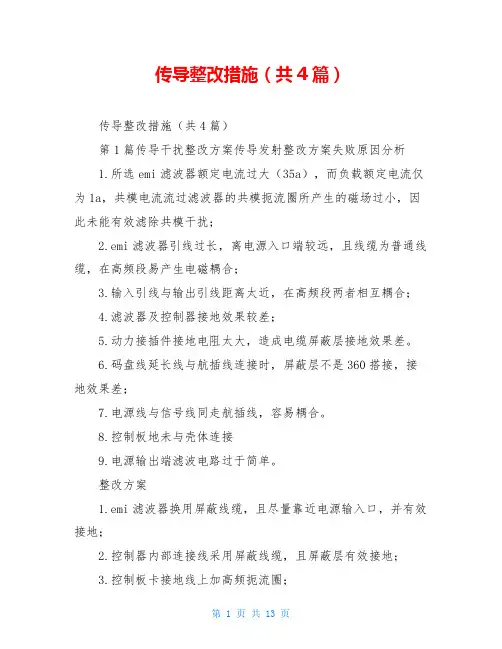

传导整改措施（共4篇）传导整改措施（共4篇）第1篇传导干扰整改方案传导发射整改方案失败原因分析1.所选emi滤波器额定电流过大（35a），而负载额定电流仅为1a，共模电流流过滤波器的共模扼流圈所产生的磁场过小，因此未能有效滤除共模干扰；2.emi滤波器引线过长，离电源入口端较远，且线缆为普通线缆，在高频段易产生电磁耦合；3.输入引线与输出引线距离太近，在高频段两者相互耦合；4.滤波器及控制器接地效果较差；5.动力接插件接地电阻太大，造成电缆屏蔽层接地效果差。

6.码盘线延长线与航插线连接时，屏蔽层不是360搭接，接地效果差；7.电源线与信号线同走航插线，容易耦合。

8.控制板地未与壳体连接9.电源输出端滤波电路过于简单。

整改方案1.emi滤波器换用屏蔽线缆，且尽量靠近电源输入口，并有效接地；2.控制器内部连接线采用屏蔽线缆，且屏蔽层有效接地；3.控制板卡接地线上加高频扼流圈；4.控制器有效接地；（底板去除氧化层或者用瘪铜线）5.试验对比出负载属性，选择滤波器结构；6.计算滤波器谐振点，确保其小于150khz；7.在板卡电源输入前加额定电流1a或3a的滤波器，并增加差模电容容值和共模电容容值观察滤波效果，而后，在滤波器后端增加一级共模扼流圈和共模电容，并调节共模扼流圈电感值和共模电容容值，观察滤波效果；8.在板卡电源输出端增加差模电容，若效果仍不满足要求，则进行割线，加入一级滤波电路；9.在控制器外部供电电缆上套磁环；整改所需器件清单第2篇开关电源EMC 传导整改总结三合一主板的传导整改记录要理解传导干扰测试，首先要清楚一个概念差模干扰与共模干扰差模干扰存在于L-N线之间，电流从L进入，流过整流二极管正极，再流经负载，通过热地，到整流二极管，再回到N，在这条通路上，有高速开关的大功率器件，有反向恢复时间极短的二极管，这些器件产生的高频干扰，都会从整条回路流过，从而被接收机检测到，导致传导超标。

共模干扰共模干扰是因为大地与设备电缆之间存在寄生电容,高频干扰噪声会通过该寄生电容，在大地与电缆之间产生共模电流，从而导致共模干扰。
