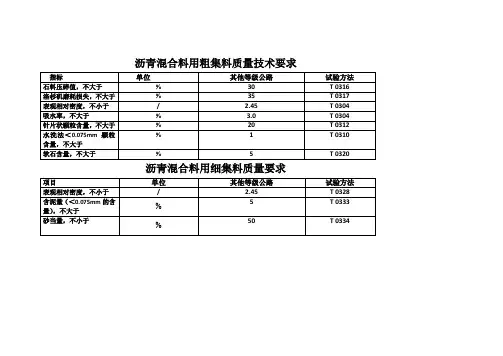

沥青混合料用粗集料质量技术要求 表4

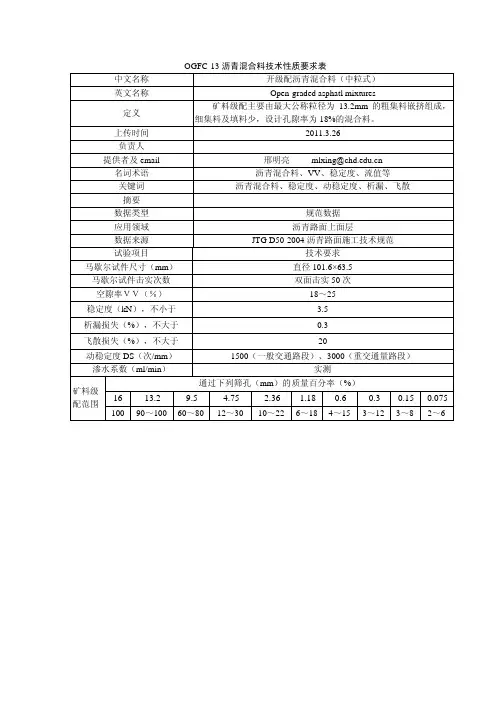

OGFC-13沥青混合料技术性质要求表
中文名称
开级配沥青混合料（中粒式）
英文名称 Open-graded asphatl mixtures 定义
矿料级配主要由最大公称粒径为13.2mm 的粗集料嵌挤组成，细集料及填料少，设计孔隙率为18%的混合料。

上传时间 2011.3.26 负责人
提供者及email 邢明亮 mlxing@ 名词术语 沥青混合料、VV 、稳定度、流值等 关键词 沥青混合料、稳定度、动稳定度、析漏、飞散
摘要 数据类型 规范数据 应用领域 沥青路面上面层 数据来源 JTG D50-2004沥青路面施工技术规范
试验项目
技术要求 马歇尔试件尺寸（mm ） 直径101.6×63.5 马歇尔试件击实次数
双面击实50次
空隙率ＶＶ（％） 18～25
稳定度（kN ），不小于 3.5 析漏损失（%），不大于 0.3 飞散损失（%），不大于 20 动稳定度DS （次/mm ） 1500（一般交通路段）、3000（重交通量路段） 渗水系数（ml/min ） 实测
通过下列筛孔（mm ）的质量百分率（%）
16 13.2 9.5 4.75 2.36 1.18
0.6 0.3 0.15
0.075
矿料级
配范围
100 90～100 60～80 12～30 10～22
6～18
4～15 3～12 3～8
2～6。

省道308线小河西至上都一级公路改扩建工程
沥青下面层集料规格
省道308线小河西至上都公路建设项目管理办公室
交通运输部科学研究院
2012年6月
省道308线小河西至上都一级公路改扩建工程
沥青下面层集料规格
为规范施工单位备料行为，方便后续下面层施工质量控制，对小上公路主线AC－25下面层，支线AC－20下面层原材料集料的规格提出以下质量控制方法。

1、粗集料：
（1）技术要求：粗集料应洁净、干燥、表面粗糙、无风化，质量应符合表1的规定要求。

表1 沥青面层粗集料技术性质
（2）加工规格要求：沥青混合料用粗集料加工规格要求，见表2、表3，对应的碎石场振动筛筛孔见表4～表5。

表2 集料分档规格
表3 沥青混合料用粗集料规格
表4 AC－20 沥青混合料用粗集料规格
表5 AC－25 沥青级配碎石用粗集料规格
2、细集料：
（1）技术要求：细集料须采用机制砂，应洁净、干燥、无风化、无杂质，并有适当的颗粒级配，其质量应符合表6的规定要求。

表6 细集料技术性质
（2）规格要求：
表7 机制砂规格
注：机制砂宜采用专用的制砂机制造，并选用优质石料生产。

3、矿粉：矿粉必须采用石灰岩或岩浆岩中的强基性岩石等憎水性石料经磨细得到的矿粉，原石料中的泥土杂质应除净。

矿粉应干燥、洁净，能自由地从矿粉仓流出，其质量应符合表8的技术要求。

表8 矿粉技术性质。

某某高速公路路面集料生产与管理技术要求某某高速公路建设开发有限公司某某高速公路总监办公室二零一五年五月某某高速公路路面集料生产与管理技术要求一、对碎石生产产地的技术要求1、碎石生产场地面积应大于15000㎡。

2、碎石生产场地应平整，地面必须硬化或用片石、石碴、碎石等材料铺垫30cm 以上，场内不得积水、露泥，场地应呈中间高四周低或单坡面形状，排水要畅通，避免雨季场地坑洼、泥泞和污染集料。

进出场与场内道路不得见泥，并确保畅通。

3、碎石生产场地应划分为4-6个堆料区，只生产基层集料的料场可只划分为4个堆料去，生产中、下面层集料的料场应划分为5或6个堆料区。

堆料区应设置醒目标牌，在上注明集料规格。

各堆料区的面积大小应综合考虑各级料的产量与用量大体确定。

各堆料之间应采用浆砌片石等材料砌筑隔离墙，墙高视堆料高度来定，以不产生串料为原则。

各料堆高度不宜超过8米，以减少粗细集料离析。

二、对碎石生产设备的技术要求1、基层集料与油面层集料必须二级以上破碎，一级破碎采用鄂破碎石机，二级破碎采用反击式破碎机或圆锥式破碎机。

必要时可配套安装整形机。

2、生产油面层集料的料场，均必须配置水洗除尘设备，保证各规格集料的粉尘含量不超过技术要求。

3、产量不得低于1600吨/天。

4、振动筛与筛网的配置，必须使集料产品满足某某高速公路对集料规格与分级的要求，筛网的配置可参考表1与表6的建议。

三、片石开采生产要求1、片石开采膛口的开采条件良好，盖山土薄、植被少、泥土与软弱夹层少（最好没有），容易清理干净。

做为油面层集料料场，方解石、石英等杂岩含量少。

2、片石膛口的材质良好，其成品集料的相关质量指标必须符合要求，做为凭证。

生产厂家必须在业主中心试验室与各驻地监理处的见证下，取样到具有交通部甲级试验检测资质的专业检测单位进行一套完整的相关质量指标的检测，并出具试验检测报告。

3、采石场应设专人管理片石质量。

4、在进行片石开采之前，盖山土与风化层必须清除干净。

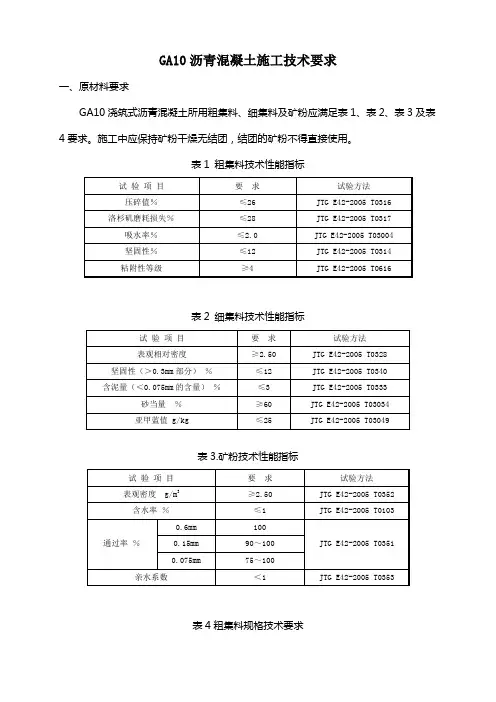

GA10沥青混凝土施工技术要求一、原材料要求GA10浇筑式沥青混凝土所用粗集料、细集料及矿粉应满足表1、表2、表3及表4要求。

施工中应保持矿粉干燥无结团，结团的矿粉不得直接使用。

表1 粗集料技术性能指标表2 细集料技术性能指标表3.矿粉技术性能指标表4粗集料规格技术要求浇筑式沥青混凝土，沥青用量（油石比）为7～10%，性能要求见表5表5 GA10混合料级配范围为提高浇筑式沥青混凝土的热稳性，可用改性硬质沥青作为浇筑式沥青混凝土的结合料，改性硬质沥青宜采用聚合物改性沥青与天然沥青掺配，或采用针入度为20～40的沥青掺入聚合物改性而成，其技术要求应符合表6的规定。

表6 改性硬质沥青技术要求改性硬质沥青主要适用于浇筑式沥青混凝土。

应根据工程所在地区气候情况选取掺配方式及掺配比例。

一般情况下，寒冷地区可选取聚合物改性沥青与天然沥青掺配，聚合物改性沥青含量可适当偏高，天然沥青含量可适当偏低；无负温地区天然沥青含量可适当偏高，一般不超过30%。

二、GA10浇筑式沥青混合料技术要求为了更好的满足各铺装层的性能要求，保证桥面铺装层的使用寿命及使用质量，我们对各铺装层用浇筑式沥青的技术性能指标进行了特殊的要求，具体技术指标详见表7。

表7浇筑式沥青混合料技术要求注：1、低温弯曲试件尺寸为：300mm×100mm×50mm.2、本工程适用夏炎热区及冬温区技术要求三、GA10浇筑式沥青混合料的施工要点1、浇筑式沥青混合料的拌和1）浇筑式沥青混合料宜采用能对矿粉升温干燥的拌和设备拌和。

在能对矿粉升温干燥的情况下，一般石料加温280-320℃，拌和后出料温度达到220-225℃。

2）拌和工艺：将加热后的集料称量并加入矿粉，干拌10-20s使矿粉充分升温并排除矿粉中的水分，同时使集料温度降低，再加入沥青或改性沥青后拌合60-90s。

3）浇筑式沥青混合料拌和后放入专用的拌和运输车中保温拌合、运输。

浇筑式沥青混合料在搅拌运输车中搅拌至少40min以上。

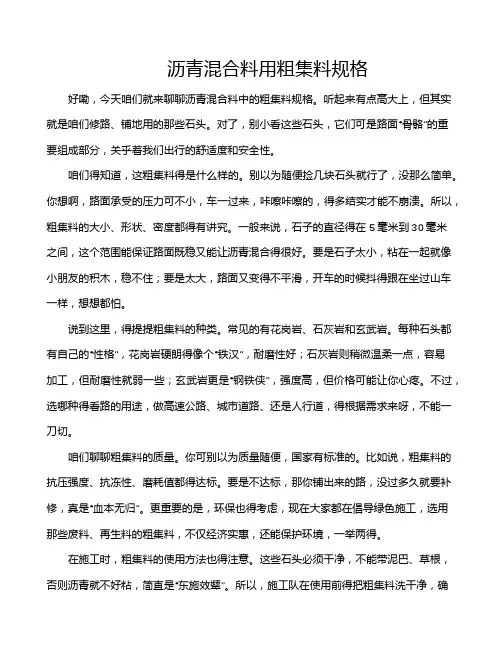

沥青混合料用粗集料规格好嘞，今天咱们就来聊聊沥青混合料中的粗集料规格。

听起来有点高大上，但其实就是咱们修路、铺地用的那些石头。

对了，别小看这些石头，它们可是路面“骨骼”的重要组成部分，关乎着我们出行的舒适度和安全性。

咱们得知道，这粗集料得是什么样的。

别以为随便捡几块石头就行了，没那么简单。

你想啊，路面承受的压力可不小，车一过来，咔嚓咔嚓的，得多结实才能不崩溃。

所以，粗集料的大小、形状、密度都得有讲究。

一般来说，石子的直径得在5毫米到30毫米之间，这个范围能保证路面既稳又能让沥青混合得很好。

要是石子太小，粘在一起就像小朋友的积木，稳不住；要是太大，路面又变得不平滑，开车的时候抖得跟在坐过山车一样，想想都怕。

说到这里，得提提粗集料的种类。

常见的有花岗岩、石灰岩和玄武岩。

每种石头都有自己的“性格”，花岗岩硬朗得像个“铁汉”，耐磨性好；石灰岩则稍微温柔一点，容易加工，但耐磨性就弱一些；玄武岩更是“钢铁侠”，强度高，但价格可能让你心疼。

不过，选哪种得看路的用途，做高速公路、城市道路、还是人行道，得根据需求来呀，不能一刀切。

咱们聊聊粗集料的质量。

你可别以为质量随便，国家有标准的。

比如说，粗集料的抗压强度、抗冻性、磨耗值都得达标。

要是不达标，那你铺出来的路，没过多久就要补修，真是“血本无归”。

更重要的是，环保也得考虑，现在大家都在倡导绿色施工，选用那些废料、再生料的粗集料，不仅经济实惠，还能保护环境，一举两得。

在施工时，粗集料的使用方法也得注意。

这些石头必须干净，不能带泥巴、草根，否则沥青就不好粘，简直是“东施效颦”。

所以，施工队在使用前得把粗集料洗干净，确保它们的“颜值”。

铺的时候，粗集料得均匀分布，确保每一寸地面都能承受得住压力。

这样一来，车开上去才不会感到“颠簸”，大家的出行体验才会好。

修路不是一朝一夕的事情，后期的维护也得跟上。

过了一段时间，粗集料和沥青的结合可能会出现一些问题，比如说老化、开裂，得定期检查、修补。

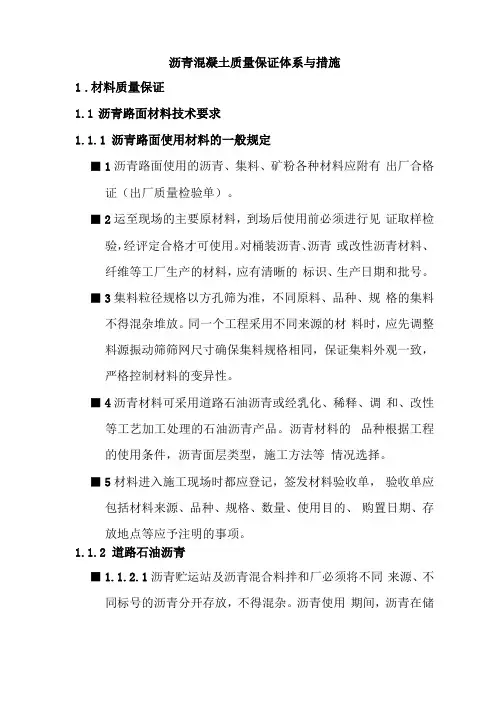

沥青混凝土质量保证体系与措施1.材料质量保证1.1沥青路面材料技术要求1.1.1沥青路面使用材料的一般规定■1沥青路面使用的沥青、集料、矿粉各种材料应附有出厂合格证（出厂质量检验单）。

■2运至现场的主要原材料，到场后使用前必须进行见证取样检验，经评定合格才可使用。

对桶装沥青、沥青或改性沥青材料、纤维等工厂生产的材料，应有清晰的标识、生产日期和批号。

■3集料粒径规格以方孔筛为准，不同原料、品种、规格的集料不得混杂堆放。

同一个工程采用不同来源的材料时，应先调整料源振动筛筛网尺寸确保集料规格相同，保证集料外观一致，严格控制材料的变异性。

■4沥青材料可采用道路石油沥青或经乳化、稀释、调和、改性等工艺加工处理的石油沥青产品。

沥青材料的品种根据工程的使用条件，沥青面层类型，施工方法等情况选择。

■5材料进入施工现场时都应登记，签发材料验收单，验收单应包括材料来源、品种、规格、数量、使用目的、购置日期、存放地点等应予注明的事项。

1.1.2道路石油沥青■1.1.2.1沥青贮运站及沥青混合料拌和厂必须将不同来源、不同标号的沥青分开存放，不得混杂。

沥青使用期间，沥青在储罐中贮存的温度不宜低于130℃，且不得高于170℃。

在冬季停止施工期间，沥青可在低温状态下存放，桶装沥青应直立存放加盖苫布。

经较长时间存放的沥青在使用前应抽样检验，不符合质量要求的不得使用。

同一工程使用不同沥青时，应明确记录各种沥青所使用的路段桩号及部位。

■1.1.2.2道路石油沥青在贮运、使用及存放过程中应有良好的防水措施，并应避免雨水或加热管道蒸汽进入沥青贮存罐中。

1.1.3改性沥青■1.1.3.1改性沥青可采用高分子聚合物、天然沥青或其他改性剂制作，也可直接制造改性沥青混合料，以改善沥青路面的使用性能。

改性沥青通常在气候条件恶劣、交通繁重的路段及其他对沥青结合料性能要求较高的路段使用。

改性沥青使用的层位应根据其目的确定。

■1.1.3.2聚合物改性沥青的质量应符合表4.3.2的技术要求。

路面技术要求1、AC —16沥青面层（1）集料①粗、细集料应洁净、干燥、无风化、无杂质，具有足够的强度和耐磨耗性并具有适当的颗粒级配。

②沥青混合料用粗集料质量技术要求:沥青混凝土用粗集料质量技术要求表③沥青混合料天然砂规格表沥青混合料天然砂规格表④沥青混合料用石屑规格:沥青混合料用石屑规格⑤沥青混合料用矿粉质量技术要求:沥青混合料用矿粉质量技术要求⑥沥青混合料用细集料质量技术要求沥青混合料用细集料质量技术要求⑵沥青:沥青混合料的石油沥青采用道路石油沥青90号A级或B级沥青，沥青的规格和质量应符合《公路沥青路面施工技术规范》（JTGF40-2004表421-2的要求。

（2）粘层、下封层沥青采用热沥青，规格和质量同上要求。

（3）沥青混合料技术指标。

①沥青混合料矿料级配及沥青参考用量:沥青混合料矿料级配及沥青参考用量表②沥青混合料马歇尔技术指标沥青混合料马歇尔试验技术指标表试验项击实次空隙沥青饱稳定流值（4）沥青混合料压实度:沥青混合料的压实度，以马歇尔密度实验为标准密度时的压实度》96%,当以试验段为标准密度时》98%。

水泥稳定碎石基层基层应具有足够的强度和稳定性，为尽可能的减少基层的收缩裂缝，本项目路面基层采用水泥碎石结构，以碎石构成骨架，水泥作为填充混合料的骨架悬浮密实结构。

材料配合比及压实度: 材料配合比采用：水泥：碎石=5:95 基层压实度不小于98%, 7天抗压强度不小于0.8MP.（1）水泥稳定碎石基层:水泥稳定碎石基层：水泥稳定碎石集料级配应符合《公路沥青路面设计规范》（JTG D500-2006中的规定，水泥稳定碎石基层水泥计量为5%。

水泥稳定碎石基层七天齿龄无侧限抗压强度不低于3MP，压实度不小于98%,碎石：单位颗粒粒径最大不超过31.5mm，各级配等级应符合颗粒组成范围，压碎值不大于35%.②水泥：普通硅酸盐水泥、矿渣硅盐水泥和火山质硅酸盐水泥均可做结合料，宜选用终凝时间较长的水泥（初凝时间3h以上和终凝时间在6-10小时之间），不宜选用快硬水泥、早强水泥以及受潮易变质的水泥。

粗集料应符合下列要求：
1）粗集料应符合工程设计规定的级配范围。

2）骨料对沥青的粘附性，城市快速路、主干路应大于或等于4级；次
干路及以下道路应大于或等于3级。

集料具有一定的破碎面颗粒含量，
具有1个破碎面宜大于90％，2个及以上的宜大于80％。

3）粗集料的质量技术要求应符合表8.1.7-6的规定。

注：1坚固性试验可根据需要进行。

2用于城市快速路、主干路时，多孔玄武岩的视密度可放宽至2.45t/m3，吸水率可放宽至3％，但必须得到建设单位的批准，
且不得用于SMA路面。

3对S14即3～5规格的粗集料，针片状颗粒含量可不予要求，小于0.075mm含量可放宽到3％。

4）粗集料的粒径规格应按表8.1.7-7的规定生产和使用。

表8.1.7-7 沥青混合料用粗集料规格。

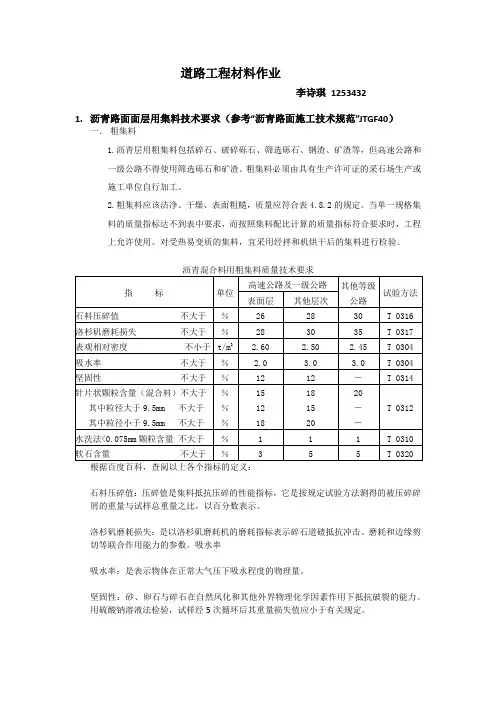

道路工程材料作业李诗琪12534321.沥青路面面层用集料技术要求（参考“沥青路面施工技术规范”JTGF40）一．粗集料1.沥青层用粗集料包括碎石、破碎砾石、筛选砾石、钢渣、矿渣等，但高速公路和一级公路不得使用筛选砾石和矿渣。

粗集料必须由具有生产许可证的采石场生产或施工单位自行加工。

2.粗集料应该洁净、干燥、表面粗糙，质量应符合表4.8.2的规定。

当单一规格集料的质量指标达不到表中要求，而按照集料配比计算的质量指标符合要求时，工程上允许使用。

对受热易变质的集料，宜采用经拌和机烘干后的集料进行检验。

根据百度百科，查阅以上各个指标的定义：石料压碎值：压碎值是集料抵抗压碎的性能指标，它是按规定试验方法测得的被压碎碎屑的重量与试样总重量之比，以百分数表示。

洛杉矶磨耗损失：是以洛杉矶磨耗机的磨耗指标表示碎石道碴抵抗冲击、磨耗和边缘剪切等联合作用能力的参数。

吸水率吸水率：是表示物体在正常大气压下吸水程度的物理量。

坚固性：砂、卵石与碎石在自然风化和其他外界物理化学因素作用下抵抗破裂的能力。

用硫酸钠溶液法检验，试样经5次循环后其重量损失值应小于有关规定。

针片状颗粒含量：粗集料颗粒的最小厚度（或直径）方向与最大长度（或宽度）方向的尺寸之比小于0.4的颗粒水洗法：将两类不同溶解性物质，同时通过水，其中一类能够溶解在水中，另外一类不能溶解，然后利用分液的方法将水层除去。

二．细集料1.沥青路面的细集料包括天然砂、机制砂、石屑。

细集料必须由具有生产许可证的采石场、采砂场生产。

2.细集料应洁净、干燥、无风化、无杂质，并有适当的颗粒级配，其质量应符合表4.9.2的规定。

细集料的洁净程度，天然砂以小于0.075mm含量的百分数表示，石屑和机制砂以砂当量(适用于0～4.75mm)或亚甲蓝值(适用于0～2.36mm或0～0.15mm)表示。

含泥量：指天然砂中粒径小于75微米的颗粒含量。

砂当量：测定天然砂、人工砂、石屑等各种细集料中所含的粘性土或杂质的含量，以评定集料的洁净程度。

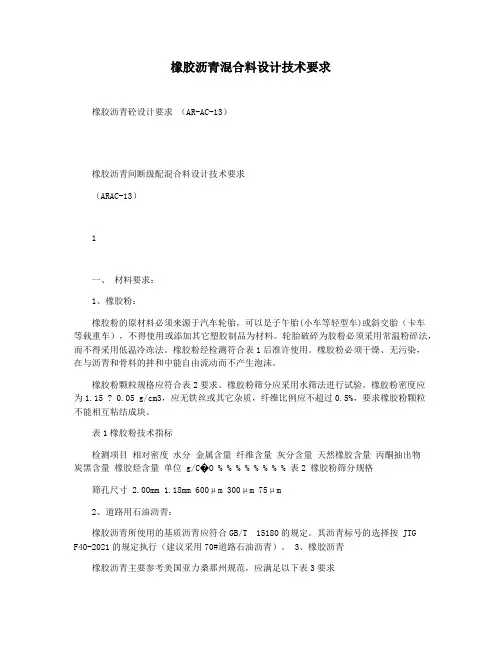

橡胶沥青混合料设计技术要求橡胶沥青砼设计要求（AR-AC-13）橡胶沥青间断级配混合料设计技术要求（ARAC-13）1一、材料要求：1、橡胶粉：橡胶粉的原材料必须来源于汽车轮胎，可以是子午胎(小车等轻型车)或斜交胎（卡车等载重车），不得使用或添加其它塑胶制品为材料。

轮胎破碎为胶粉必须采用常温粉碎法，而不得采用低温冷冻法。

橡胶粉经检测符合表1后准许使用。

橡胶粉必须干燥、无污染，在与沥青和骨料的拌和中能自由流动而不产生泡沫。

橡胶粉颗粒规格应符合表2要求。

橡胶粉筛分应采用水筛法进行试验。

橡胶粉密度应为1.15 ? 0.05 g/cm3，应无铁丝或其它杂质，纤维比例应不超过0.5%，要求橡胶粉颗粒不能相互粘结成块。

表1橡胶粉技术指标检测项目相对密度水分金属含量纤维含量灰分含量天然橡胶含量丙酮抽出物炭黑含量橡胶烃含量单位 g/C�O % % % % % % % % 表2 橡胶粉筛分规格筛孔尺寸 2.00mm 1.18mm 600μm 300μm 75μm2、道路用石油沥青：橡胶沥青所使用的基质沥青应符合GB/T 15180的规定。

其沥青标号的选择按 JTGF40-2021的规定执行（建议采用70#道路石油沥青）。

3、橡胶沥青橡胶沥青主要参考美国亚力桑那州规范，应满足以下表3要求表3橡胶沥青技术指标要求2技术指标 1.05―1.25 <1 <0.05 <0.5 ≤8 22-48 ≤22 28-38 ≥42 通过百分比，% 100 65-100 20-100 0-45 0-5 检测项目旋转粘度，177℃ ，Pa.s 针入度(25℃,100g,5s)，（0.1mm）软化点，（℃）弹性恢复，25℃，（％）技术指标 1.5～4.0 ≥25 ≥54 ≥60 试验方法 T0625-2000 T0604-2000 T0606-2000 T0662-2000 注：建议采用布氏旋转粘度仪检测橡胶沥青粘度。

注：1坚固性试验可根据需要进行。

2用于城市快速路、主干路时，多孔玄武岩的视密度可放宽至m3，吸水率可放宽至3％，但必须得到建设单位的批准，且不得用于SMA路面。

3对S14即3～5规格的粗集料，针片状颗粒含量可不予要求，小于含量可放宽到3％。

4）粗集料的粒径规格应按表8.1.7-7的规定生产和使用。

表8.1.7-7 沥青混合料用粗集料规格3细集料应符合下列要求：1）含泥量，对城市快速路、主干路不得大于3％；对次干路及其以下道路不得大于5％。

2）与沥青的粘附性小于4级的砂，不得用于城市快速路和主干路。

3）细集料的质量要求应符合表8.1.7-8的规定。

表8.1.7-8 细集料质量要求注：坚固性试验可根据需要进行。

4）沥青混合料用天然砂规格见表8.1.7-9。

表8.1.7-9 沥青混合料用天然砂规格5）沥青混合料用机制砂或石屑规格见表8.1.7-10。

表8.1.7-10 沥青混合料用机制砂或石屑规格注：当生产石屑采用喷水抑制扬尘工艺时，应特别注意含粉量不得超过表中要求。

4矿粉应用石灰岩等憎水性石料磨制。

当用粉煤灰作填料时，其用量不得超过填料总量50％。

沥青混合料用矿粉质量要求应符合表8.1.7-11的规定。

表8.1.7-11 沥青混合料用矿粉质量要求5 纤维稳定剂应在250°C条件下不变质。

不宜使用石棉纤维。

木质纤维素技术要求应符合表8.1.7-12的规定。

表8.1.7-12 木质素纤维技术要求8.1.8 不同料源、品种、规格的原材料应分别存放，不得混存。

8.1.9 沥青混合料配合比设计应符合国家现行标准《公路沥青路面施工技术规范》JTG F40的要求，并应遵守下列规定：1各地区应根据气候条件、道路等级、路面结构等情况，通过试验，确定适宜的沥青混合料技术指标。

2开工前，应对当地同类道路的沥青混合料配合比及其使用情况进行调研，借鉴成功经验。

3各地区应结合当地自然条件，充分利用当地资源，选择合格的材料。

设计文献有关材料技术规定沥青混合料技术规定（1）粗集料沥青混合料用粗集料质量技术规定表1所用粗集料应洁净、干燥、表面粗糙，形状方正、扁平、针片状旳成分较少。

质量应符合表2旳规定。

粗集料与沥青旳粘附性应不不不不大于4级。

（2）细集料沥青路面旳细集料包括天然砂、机制砂、石屑。

细集料应洁净、干燥、无风化、无杂质，并具有合适旳颗料级配，其质量应符合表3旳规定。

沥青混合料用细料质量表2（3）砂本项目公路路面用砂采用机轧砂，其规格应符合表4旳规定。

（4）石屑石屑是采石场破碎石料时通过4.75mm或2.36mm旳筛下部分。

采石场在生产石屑旳过程中应具有抽吸设备，沥青混合料中，选用S15。

石屑规格应符合表4旳规定。

沥青混合料用机制砂或石屑规格表 4（5）矿粉沥青混合料旳矿粉必须采用石灰岩或岩浆岩中旳强基性岩石等憎水性石料经磨细得到旳矿粉,原石料中旳泥土杂质应除净。

矿粉应干燥、洁净，能自由地从矿粉仓流出，其质量应符合表7.5旳技术规定。

拌和机旳粉尘可作为矿粉旳一部分回收使用。

但每盘用量不得超过填料总量旳25%，掺有粉尘填料旳塑性指数不得不不大于4%。

沥青混合料用矿粉质量规定表5（6）道路石油沥青旳技术规定选用90号A级沥青，所用沥青旳质量应符合表6规定旳技术规定。

沥青必须按品种、标号分开寄存。

除长期不使用旳沥青可放在自然温度下存储外，沥青在储罐中旳贮存温度不合适低于1300C，并不得高于1700C。

道路石油沥青在贮存，使用及寄存过程中应有良好旳防水措施，防止雨水或加热管道蒸汽进入沥青中。

道路石油沥青旳技术规定表6（7）沥青混合料矿料级配构成沥青混合料矿料级配构成见表7。

沥青混合料中矿料旳级配构成范围表73稀浆封层技术规定（1）乳化沥青乳化沥青应符合国家现行原则《乳化沥青路面施工及验收规程旳有关规定》；道路用乳化沥青技术规定表8注：[1] P为喷洒型，B为拌和型，C、A、N分别体现阳离子、阴离子、非离子乳化沥青;[2] 粘度可选用恩格拉粘度计或沥青原则粘度计之一测定；[3] 表中旳破乳速度、与集料旳粘附性、拌和试验旳规定与所使用旳石料品种有关，质量检查时应采用工程上实际旳石料进行试验，仅进行乳化沥青产品质量评估时可不规定此三项指标；[4] 贮存稳定性根据施工实际状况选用试验时间，一般采用5d，乳液生产后能在当日使用时也可用1d旳稳定性；[5] 当乳化沥青需要在低温冰冻条件下贮存或使用时，尚需按T 0656进行－5℃低温贮存稳定性试验，规定没有粗颗粒、不结块；[6] 假如乳化沥青是将高浓度产品运到现场经稀释后使用时，表中旳蒸发残留物等各项指标指稀释前乳化沥青旳规定。

浙江省绍诸高速公路沥青路面中面层（SBS 改性沥青Sup20）施工指导意见根据交通部标准《公路沥青路面施工技术规范》（JTG F40-2004）、《绍诸高速公路路面工程招标文件》的要求，吸收国外先进设计方法，结合已建典型工程的施工经验和研究成果，对浙江省绍诸高速公路沥青路面中面层提出如下指导意见。

沥青路面中面层采用Sup20级配类型。

沥青混合料矿料级配应符合表一、表二的规定。

表一Superpave20设计级配限制区界限表二Superpave20设计级配控制点界限一、材料要求1、沥青沥青面层采用SBS改性沥青，技术要求见表三。

表三SBS改性沥青技术要求2、粗集料应采用石质坚硬、清洁、不含风化颗粒、近立方体颗粒的碎石，粒径大于2.36mm。

中面层采用石灰岩石料，应选用反击式破碎机轧制的碎石，严格控制细长扁平颗粒含量，以确保粗集料的质量。

集料质量应从源头抓起，对不合格的集料不得装车、装船，对进场粗集料按规定进行检验。

粗集料技术要求见表四。

3、细集料采用坚硬、洁净、干燥、无风化、无杂质并有适当级配的人工轧制的米砂，石质为石灰岩，不能采用山场的下脚料。

细集料规格见表五。

表四沥青中面层用粗集料质量技术要求表五沥青中面层用细集料规格注:（1）视密度不小于2.6 g/cm3;（2）砂当量不得小于60%（宜控制在70%以上），亚甲蓝值不大于5g/kg；（3）小于0.075mm质量百分率宜不大于12.5%；（4）棱角性不小于30s。

4、填料宜采用石灰岩碱性石料经磨细得到的矿粉。

矿粉必须干燥、清洁，矿粉质量技术要求见表六。

拌和机回收的粉料不能用于拌制沥青混合料，以确保沥青面层的质量。

表六沥青面层用矿粉质量技术要求*注：亲水系数宜小于0.8。

二、做好施工机械与质量检测仪器的准备工作1、必须配备齐全施工机械和配件，做好开工前的保养、调试和试机，并保证在施工期间不发生有碍施工进度和质量的故障。

沥青面层应采用单幅全宽机械化连续摊铺作业，对于单幅双车道面层，应实施两台摊铺机梯队作业，以确保铺面的质量。

注: ①坚固性试验可根据需要进行；---------------------------------------------------------------范文最新推荐------------------------------------------------------[转]半年工作总结[[转]半年工作总结][转]半年工作总结（范文）尊敬的中队党支部：光阴似箭，时光好慢，度日如年，煎熬蔓延，[转]半年工作总结。

来到部队我快崩溃了。

每天过着同一天。

你说要不像90前的武警一样部队给了一个平台苦练杀敌本领。

练就一身真功夫，一挑四、五个。

要不就踏实干好工作，舒舒服服过着，拥有一个美好的环境。

你说我这苦命人，被分到了大西北，没天过的啥日子，孤独、寂寞、哀愁。

还老挨收拾，好不容易放次假，过个星期六(天)还过不好，比如端午节三天假，跟民工一样苦干了三天(还训练)这叫放假吗?还不如平时，工作总结《[转]半年工作总结》。

最后换来了啥都不是，还说以后没有好日子过了，就是整你们。

我就晕了，我的理念就是，平时怎么来都行，不管训练，劳动、上哨、还是外出执勤，我都不怕，就是该休息的时候不能耽误大家休息时间。

这个连队就不行。

在部队，每天起的比鸡早、吃的比猪差、干的比牛多、睡的比狗晚(有点夸张)就是每天睡不了个好觉，每天上哨，整天瞌睡。

来到部队我感觉也就那样，学到点东西，失去两年青春。

可我还是没有抛弃、放弃，不管是在训练、政治、作风都还可以，也受过奖。

如今就等待复原，(还有五个月)就要离开部队这个大家庭。

还是有一定感情，要珍惜最后几个月，努力工作。

这就是我17,18岁的青春。

此致军礼3 / 3。

沥青混凝土路面材料详细设计要求11）级配碎石垫层垫层采用级配碎石，要求其液限值小于28%，塑性指数小于6，最大粒径不能大于31.5毫米，石料压碎值不大于35%，小于0.075mm的颗粒含量不大于5%，碎石应为多棱角块体，软弱颗粒含量应小于5%，扁平细长碎石含量应小于20%，压实度要求不低于97%。

施工应符合《城镇道路工程施工与质量验收规范》（CJJ1—2008）的规定。

2）4％水泥稳定级配碎石底基层碎石集料应有良好的级配，最大粒径不大于37.5毫米，石料压碎值不大于30%，集料中有机质含量不超过2%，硫酸盐含量不超过0.25%，不得有其他杂物，砂石应干净。

水泥应选用初凝时间大于3h，终凝时间不小于6h的42.5级普通硅酸盐水泥，水泥含量指水泥与干碎石之间的重量百分比。

施工中应控制好含水量，拌和均匀、碾压密实，并根据天气情况做好保湿养生工作，宜采用湿砂进行养生，养生7天后方可施工面层。

压实度不低于97%，2MPa≦7天无侧限抗压强度，水泥稳定碎石基层施工应符合《城镇道路工程施工与质量验收规范》（CJJ1—2008）的规定。

级配要求表层位通过下列方筛孔（mm）的质量百分率（%）5337.531.526.5199.5 4.75 2.36 1.180.60.0750.002下基层-10090-1067-945-6829-518-38—8-220-7-集料中0.5mm以下细粒土有塑性指数时，小于0.075mm的颗粒含量不得超过5%；细粒土无塑性指数时，小于0.075mm的颗粒含量不得超过7%；3）5％水泥稳定级配碎石基层碎石集料应有良好的级配，最大粒径不大于37.5毫米，石料压碎值不大于30%，集料中有机质含量不超过2%，硫酸盐含量不超过0.25%，不得有其他杂物，砂石应干净。

水泥应选用初凝时间大于3h，终凝时间不小于6h的42.5级普通硅酸盐水泥，水泥含量指水泥与干碎石之间的重量百分比。

施工中应控制好含水量，拌和均匀、碾压密实，并根据天气情况做好保湿养生工作，宜采用湿砂进行养生，养生(7)天后方可施工面层。

1、2、3表注：[1] 破乳速度、与集料粘附性、拌和试验，与所使用的石料品种有关。

工程上施工质量检验时应采用实际的石料试验，仅进行产品质量评定时可不对这些指标提出要求；[2] 当用于填补车辙时，BCR蒸发残留物的软化点宜提高至不低于55℃；[3]贮存稳定性根据施工实际情况选择试验天数，通常采用5天，乳液生产后能在第二天使用完时也可选用1天。

个别情况下改性乳化沥青5天的贮存稳定性难以满足要求，如果经搅拌后能够达到均匀一致并不影响正常使用，此时要求改性乳化沥青运至工地后存放在附有搅拌装置的贮存罐内，并不断地进行搅拌，否则不准使用。

[4]当改性乳化沥青或特种改性乳化沥青需要在低温冰冻条件下贮存或使用时，尚需按T0656进行－5℃低温贮存稳定性试验，要求没有粗颗粒、不结块。

液体沥青AL(M)-1技术指标聚合物改性沥青技术要求表4.6.2注： [1] 表中135℃运动粘度可采用《公路工程沥青及沥青混合料试验规程》（JTJ 052-2000）中的“沥青布氏旋转粘度试验方法（布洛克菲尔德粘度计法）”进行测定。

若在不改变改性沥青物理力学性质并符合安全条件的温度下易于泵送和拌和，或经证明适当提高泵送和拌和温度时能保证改性沥青的质量，容易施工，可不要求测定。

[2] 贮存稳定性指标适用于工厂生产的成品改性沥青。

现场制作的改性沥青对贮存稳定性指标可不作要求，但必须在制作后，保持不间断的搅拌或泵送循环，保证使用前没有明显的离析。

4.6.3 制造改性沥青的基质沥青应与改性剂有良好的配伍性，其质量宜符合表4.2.1-1中A级或B级道路石油沥青的技术要求。

供应商在提供改性沥青的质量报告时应提供基质沥青的质量检验报告或沥青样品。

注：①坚固性试验可根据需要进行；②用于高速公路、一级公路时，多孔玄武岩的视密度可放宽至2.45t/m3，吸水率可放宽至3%，但必须得到建设单位的批准，且不得用于SMA路面；③对S14即3～5规格的粗集料，针片状颗粒含量可不予要求，<0.075mm含量可放宽到3％。

沥青混合料用粗集料技术要求
第一，选择粗集料要根据工程要求进行合理选用。

一般情况下，应优
先选择地方资源的石料为粗集料，因为这样可以减少运输成本。

同时，还
要考虑石料的强度、抗压性能等指标，以保证混合料的质量。

第二，对粗集料进行合理分类。

粗集料应按照细度进行分级，根据需
要进行不同级别的筛分。

采用分级分类可以减少杂质的含量，提高沥青混
合料的稳定性和抗剥离性能。

第三，进行粗集料的筛分工作。

筛分是指将粗集料按照一定间距的孔
径进行筛分，以得到满足要求的石料。

筛分应采用合适的筛网和筛分机械
设备，以保证筛分效果。

第四，粗集料应具备一定的粒形要求。

粗集料的粒形要求是指粗集料
颗粒的形状、顶角、表面质量等指标的要求。

一般来说，粗集料颗粒应具
有坚固的结构，表面应光洁无破碎、无粉尘、无薄片状等缺陷。

第五，粗集料应具有较好的抗磨性能。

抗磨性是指粗集料在交通载荷
和车辆行驶时不发生磨耗和脱落的性能。

为了满足这一要求，应选择硬度
较高、磨耗较小的石料作为粗集料。

第六，粗集料应具有一定的抗冻性能。

抗冻性是指在低温环境下，粗
集料不发生裂纹、脱落等现象。

对于需要在寒冷地区使用的沥青混合料，
粗集料应具备较好的抗冻性能，以保证道路的使用寿命和安全性。

综上所述，沥青混合料用粗集料技术要求主要包括选择合适的粗集料、合理分类、正确筛分、具备良好的粒形和抗磨、抗冻性能等方面。

这些技
术要求能够有效地提高沥青混合料的质量和使用寿命，保证道路的安全和
标准施工。
