平曲线要素

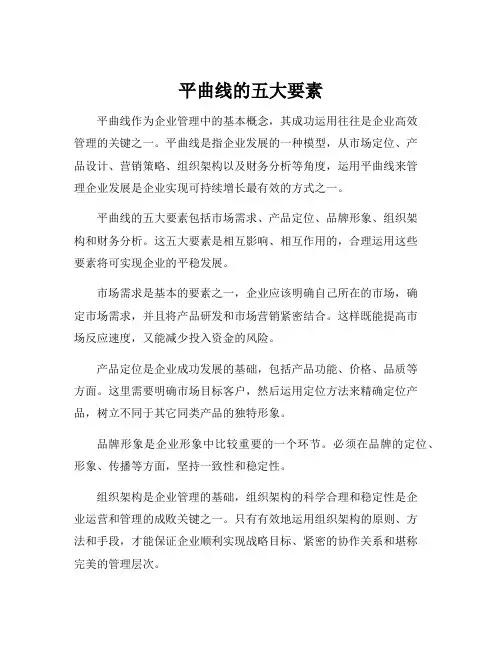

平曲线的五大要素平曲线作为企业管理中的基本概念，其成功运用往往是企业高效管理的关键之一。

平曲线是指企业发展的一种模型，从市场定位、产品设计、营销策略、组织架构以及财务分析等角度，运用平曲线来管理企业发展是企业实现可持续增长最有效的方式之一。

平曲线的五大要素包括市场需求、产品定位、品牌形象、组织架构和财务分析。

这五大要素是相互影响、相互作用的，合理运用这些要素将可实现企业的平稳发展。

市场需求是基本的要素之一，企业应该明确自己所在的市场，确定市场需求，并且将产品研发和市场营销紧密结合。

这样既能提高市场反应速度，又能减少投入资金的风险。

产品定位是企业成功发展的基础，包括产品功能、价格、品质等方面。

这里需要明确市场目标客户，然后运用定位方法来精确定位产品，树立不同于其它同类产品的独特形象。

品牌形象是企业形象中比较重要的一个环节。

必须在品牌的定位、形象、传播等方面，坚持一致性和稳定性。

组织架构是企业管理的基础，组织架构的科学合理和稳定性是企业运营和管理的成败关键之一。

只有有效地运用组织架构的原则、方法和手段，才能保证企业顺利实现战略目标、紧密的协作关系和堪称完美的管理层次。

财务分析是企业管理的必要工具，运用财务分析的原则、方法和手段可以协助企业对经营情况作出准确评估。

这种评估不仅意味着对企业财务状况的精准把握，更代表了对经济形势变化的准确把握，是企业管理的重要内容。

总之，平曲线的五大要素缺一不可，它们相互影响、相互作用，唯有合理运用它们，才能带动企业的平稳发展。

要预测和分析市场需求，精确定位产品定位，塑造企业品牌形象，建立合理的组织架构，运用科学的财务分析手段，这些都是企业实现可持续增长的必要条件，也是成功实施平曲线管理的必行措施。

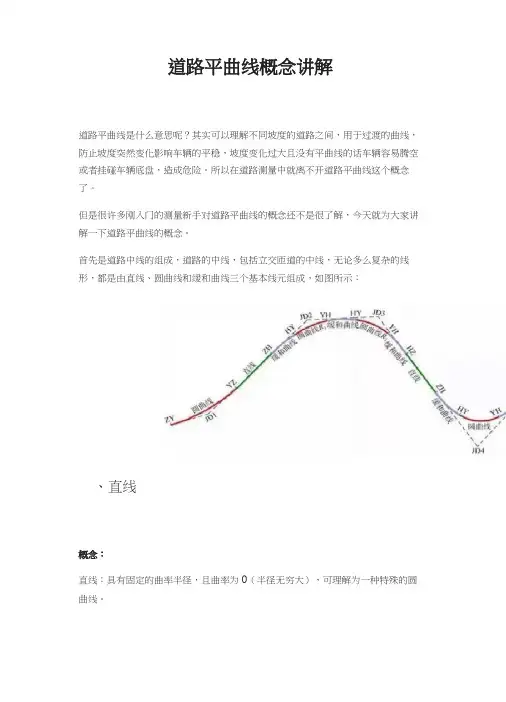

道路平曲线概念讲解道路平曲线是什么意思呢？其实可以理解不同坡度的道路之间，用于过渡的曲线，防止坡度突然变化影响车辆的平稳，坡度变化过大且没有平曲线的话车辆容易腾空或者挂碰车辆底盘，造成危险。

所以在道路测量中就离不开道路平曲线这个概念了。

但是很许多刚入门的测量新手对道路平曲线的概念还不是很了解，今天就为大家讲解一下道路平曲线的概念。

首先是道路中线的组成，道路的中线，包括立交匝道的中线，无论多么复杂的线形，都是由直线、圆曲线和缓和曲线三个基本线元组成，如图所示：、直线概念：直线：具有固定的曲率半径，且曲率为0（半径无穷大），可理解为一种特殊的圆曲线。

特点：1）两点之间以直线为最短。

2）笔直的道路给人以短捷、直达的良好印象。

3）汽车在直线上行驶受力简单，方向明确，驾驶操作简易。

4）测设施工方便。

二、缓和曲线概念：缓和曲线:为了使路线的平面线形更加符合汽车的行驶轨迹、离心力逐渐变化，确保行车的安全和舒适，需要在直线和圆曲线之间或半径相差较大的两个同向圆曲线之间设置一段曲率连续变化的曲线，此曲线称为缓和曲线。

目前我国公路设计中，以回旋线作为缓和曲线。

缓和曲线类型：1•完整缓和曲线：判断标准：A2=RxLs2、非完整缓和曲线：判断标准：A2/RxLsA=缓和曲线参数在道路及立交匝道设计中，实际采用的线形往往是直线、圆曲线、缓和曲线中的一种或几种组合而成。

主要有以下几种:(1)基本型曲线是按“直线-回旋曲线-圆曲线-回旋曲线-直线”的顺序组合起来的线型。

基本型中，又可以根据其中两个回旋曲线参数相等与否而分为对称式和不对称式两种。

(2)S 型曲线把两个反向圆曲线用回旋曲线连接起来的线型,GQ 处R=8。

两个反向回旋曲线的参数可以相等，也可以不相等。

-II) 【【ti8 (3)C 型曲线同向曲线的两回旋曲线在曲率为0处径相衔接的形式。

C 型曲线连接处的曲率为0,即GQ 处R=8，相当于两同向曲线中间直线长度为0,对行车和线形都有一定影响，所以C 型曲只有在特殊地形条件下方可使用。

平曲线的五大要素计算公式以下是关于平曲线的五大要素计算公式。

平曲线是指在平面上描述一条曲线的五种基本参数，包括曲线长度、曲线半径、曲线角度、曲线切线和曲线弧度。

下面是这五种要素的计算公式：1.曲线长度（L）：曲线长度可以通过计算曲线上的所有坐标点之间的距离来获得。

对于参数方程表示的曲线，曲线长度L可以通过以下公式计算：
L=∫(√((dx/dt)²+(dy/dt)²)dt)
其中，(dx/dt)和(dy/dt)分别是曲线在x和y方向上的速度矢量。

2.曲线半径（R）：曲线半径表示曲线在某一点处弯曲的程度。

对于圆弧曲线，曲线半径R可以通过以下公式计算：
R=(dx²+dy ²)^(1/2)/(1+(dy/dx)²)^(1/2)
其中，(dx,dy)是曲线上的某一点坐标。

3.曲线角度（θ）：曲线角度表示曲线在某一点处与x轴的夹角。

对于参数方程表示的曲线，曲线角度θ可以通过以下公式计算：
θ=atan2(dy/dx)
其中，(dx,dy)是曲线上的某一点坐标。

4.曲线切线（T）：曲线切线表示曲线在某一点处的切线方向。

对于参数方程表示的曲线，曲线切线T可以通过以下公式计算：
T=(dx/dt,dy/dt)
其中，(dx/dt)和(dy/dt)分别是曲线在x和y方向上的速度矢量。

5.曲线弧度（α）：曲线弧度表示曲线在某一点处沿逆时针方向的旋转程度。

对于圆弧曲线，曲线弧度α可以通过以下公式计算：
α=θ
其中，θ是曲线在某一点处与x轴的夹角。


需要注意的是，这些公式适用于平曲线的一般情况。

在实际应用中，根据具体的曲线类型和表示方式，可能需要对公式进行相应的调整。

公路工程中平面曲线要素
公路工程中的平面曲线要素包括以下几个方面：
1. 曲线元素：包括切点、切线和曲线的元素。

切点是指曲线与直线连接处的点，切线是指曲线在切点处的切线方向，曲线的元素是指曲线的凸度和箭头的长度。

2. 切线方向和长度：切线是曲线在切点处的切线方向和长度，用于确定车辆在进入和离开曲线时的转向和速度。

3. 切线长：切线长是指曲线起点和终点之间的水平距离，用于确定曲线的长度。

根据需要，曲线的起点和终点可以调整切线长来满足设计要求。

4. 角度：角度是指曲线起点和终点之间的方向变化角度，用于确定曲线的弯曲程度。

角度也可以根据需要进行调整以满足设计要求。

5. 半径：半径是指曲线的中心到曲线底部的距离，用于确定曲线的弯曲程度。

较小的半径意味着更陡峭的曲线，而较大的半径意味着更平缓的曲线。

除了上述要素，还有曲线的设计速度、超高和超高长度等要素，这些要素也是平面曲线设计中的重要内容。

平面曲线要素的确定需要根据公路的设计标准和交通流量来进行，以确保公路的安全和舒适性。

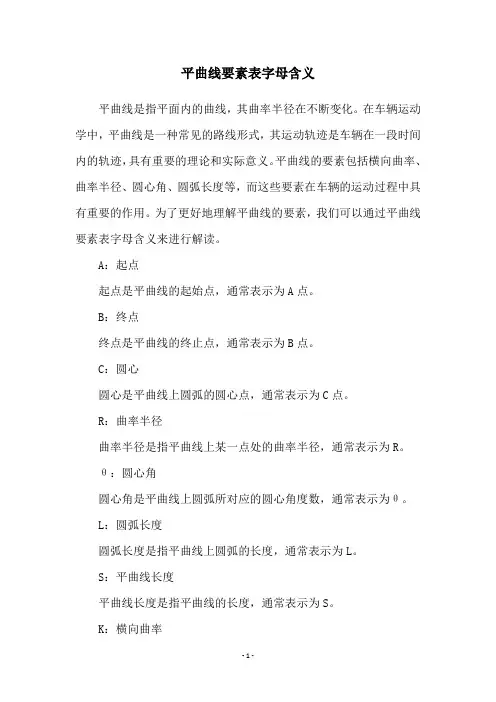

平曲线要素表字母含义
平曲线是指平面内的曲线，其曲率半径在不断变化。

在车辆运动学中，平曲线是一种常见的路线形式，其运动轨迹是车辆在一段时间内的轨迹，具有重要的理论和实际意义。

平曲线的要素包括横向曲率、曲率半径、圆心角、圆弧长度等，而这些要素在车辆的运动过程中具有重要的作用。

为了更好地理解平曲线的要素，我们可以通过平曲线要素表字母含义来进行解读。

A：起点
起点是平曲线的起始点，通常表示为A点。

B：终点
终点是平曲线的终止点，通常表示为B点。

C：圆心
圆心是平曲线上圆弧的圆心点，通常表示为C点。

R：曲率半径
曲率半径是指平曲线上某一点处的曲率半径，通常表示为R。

θ：圆心角
圆心角是平曲线上圆弧所对应的圆心角度数，通常表示为θ。

L：圆弧长度
圆弧长度是指平曲线上圆弧的长度，通常表示为L。

S：平曲线长度
平曲线长度是指平曲线的长度，通常表示为S。

K：横向曲率
横向曲率是指平曲线在某一点处的横向曲率，通常表示为K。

ε：切线角
切线角是指平曲线上某一点处的切线角度数，通常表示为ε。

δ：转向角
转向角是指车辆在平曲线上行驶时的转向角度数，通常表示为δ。

以上是平曲线要素表字母含义的解读，通过对这些要素的掌握，可以更好地理解平曲线的运动规律，为车辆运动学的研究提供重要的支持。

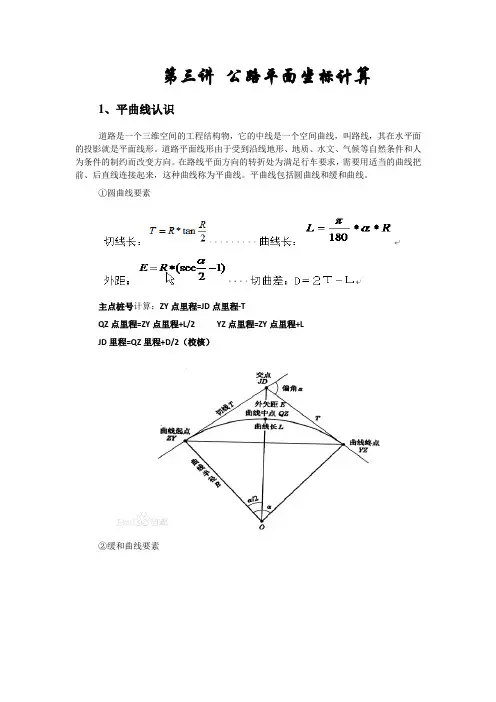

第三讲公路平面坐标计算1、平曲线认识道路是一个三维空间的工程结构物，它的中线是一个空间曲线，叫路线，其在水平面的投影就是平面线形。

道路平面线形由于受到沿线地形、地质、水文、气候等自然条件和人为条件的制约而改变方向。

在路线平面方向的转折处为满足行车要求，需要用适当的曲线把前、后直线连接起来，这种曲线称为平曲线。

平曲线包括圆曲线和缓和曲线。

①圆曲线要素主点桩号计算：ZY点里程=JD点里程-TQZ点里程=ZY点里程+L/2 YZ点里程=ZY点里程+LJD里程=QZ里程+D/2（校核）②缓和曲线要素切线长： 外距：曲线长：()s s 18022180l aR l a R L h +=+-=πβπ切线加长：q =/2－3/(240R2)圆曲线相对切线内移量：p = 2/(24R)切曲差 Dh = 2T －Lh上式中：α 为线路转向角；β0为缓和曲线角； 其中q 、p 、β0缓和曲线参数。

ZH 桩号 = JD 桩号－T HY 桩号 = ZH 桩号＋QZ 桩号 = HY 桩号＋L/2YH 桩号 = QZ 桩号＋L/2 = HY 桩号＋L = ZH 桩号＋＋LHZ 桩号 = YH 桩号＋= ZH 桩号＋LhJD 桩号 = ZY 桩号－Th ＋Dh （检核）m)2)(（q tgp R T ++=α）（m 2sec)(R p R E -+=αLs Ls Ls Ls Ls Ls注意：上面计算需要大家掌握主点桩号计算，五大主点：ZH、HY、QZ、YH、HZ，还会遇到一些特殊点例如起点QD、终点ZD、公切点GQ。

可以判断下图即可。

重点知识必须掌握（线元法基础）：直线：曲率为0，起终点半径无穷大。

圆曲线：具有一定曲率半径的圆弧，半径为固定值。

缓和曲线：在直线与圆曲线之间或两个不同半径的圆曲线之间设置的曲率连续变化的曲线（指从直线上半径无穷大到圆曲线的定值之间曲率半径逐渐变化的过渡段），我国公路缓和曲线的形式采用回旋线。

（曲率为半径的倒数）A1,A2——缓和曲线参数R——圆曲线半径Ls1,Ls2——缓和曲线长度一段完整缓和曲线满足公式：A²=R x Ls1，A²=R x Ls2入缓和曲线：从ZH点到HY点，A固定不变，随着Ls1的增大，半径从∞减小到R出缓和曲线：从YH点到HZ点，A固定不变，随着Ls2的减小，半径从R增大到∞如果A²≠R x Ls，那么这段缓和曲线是不完整的，叫做不完整缓和曲线。

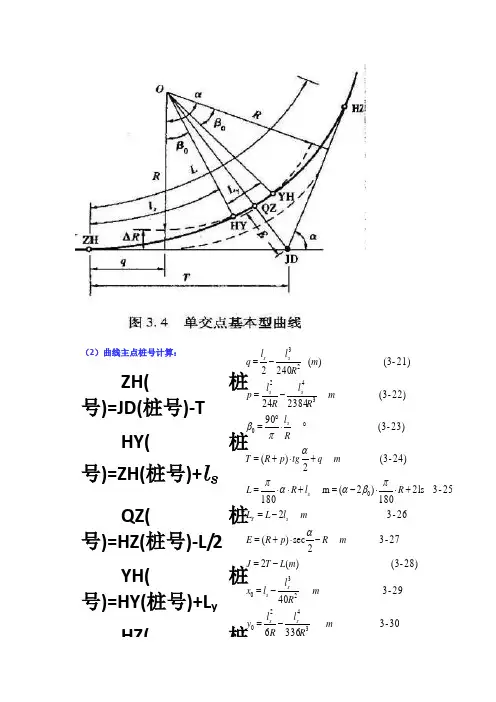

（2）曲线主点桩号计算：ZH(桩号)=JD(桩号)-T HY(桩号)=ZH(桩号)+ls QZ(桩号)=HZ(桩号)-L/2 YH(桩号)=HY(桩号)+L y HZ(桩30-3 336629-3 4028)-(3 )(227-3 2sec )(26-3 225-3 2ls 180)2(m 18024)-(3 2)(23)-(3 9022)-(3 23842421)-(3 )( 24023420230034223m Rl R l y m R l l x m L T J m R p R E m l L L R l R L m q tg p R T Rl m R l R l p m R l l q s s sss Y s s s s s s -=-=-=-⋅+=-=+⋅⋅-=+⋅⋅=+⋅+=︒⋅︒=-=-=απβααπαπβ第三节竖曲线纵断面上两个坡段的转折处，为方便行车，用一段曲线来缓和，称为竖曲线。

可采用抛物线或圆曲线。

一、竖曲线要素的计算公式相邻坡段的坡度为i1和i2,代数差为ω=i2 -i1ω为正时，是凹曲线；ω为负，是凸曲线。

2.竖曲线诸要素计算公式竖曲线长度或竖曲线半径R: （前提：ω很小）L=Rω竖曲线切线长：T=L/2=Rω/2竖曲线上任一点竖距h：竖曲线外距：[例1]、某山岭区二级公路，变坡点桩号为K5+030.00，高程为427.68m，i1=+5%，i2=-4%，竖曲线半径R=2000m。

试计算竖曲线诸要素以及桩号为K5+000.00和K5+100.00处的设计高程。

解：1.计算竖曲线要素ω= |i2-i1|= |-0.04-0.05| =0.09，为凸型。

曲线长L=Rω=2000×0.09=180m切线长T=L/2=180/2=90m外距E=T2/2R=902/2×2000=2.03m2.计算设计高程竖曲线起点桩号=（K5+030.00）-90=K4+940.00竖曲线起点高程=427.68-90×0.05=423.18竖曲线终点桩号=（K5+030.00）+90=K5+120.00竖曲线终点高程=427.68-90×0.04=424.08桩号K5+000.00处：横距K5x 1=（K5+ 000.00）-（K4+940.00）=60m 竖距h 1=x 12/2R=602/2×2000=0.90m 切线高程=427.68-（90-60）×0.05=426.18m 423.18+60×0.05=426.18设计高程=426.18-0.90=425.28m 桩号K5+100.00处：横距x 2=(K5+120.00)-(K5+100.00)=20m 竖距h 2=x 22/2R=202/2×2000=0.1m切线高程=427.68-（90-20）×0.04=424.88m 设计高程=424.88-0.1=424.78m 横距x 2=(K5+100.00)-(K4+940.00)=160m 竖距h 2=x 22/2R=1602/2×2000=6.4m 切线高程=423.18+160×0.05=431.18m 设计高程=431.18-6.40=424.78m[例2]平原区某二级公路有一弯道，偏角α右=15°28′30″，半径R=600m ，缓和曲线长度Ls=70m ， JD=K2+536.48。

精心整理第三节竖曲线纵断面上两个坡段的转折处，为方便行车，用一段曲线来缓和，称为竖曲线采用抛物线拟合。

一、竖曲线要素的计算公式相邻坡段的坡度为i 1和i 2,代数差为ω=i 2-i 1ω为正时，是凹曲线；ω为负，是凸曲线。

2.竖曲线诸要素计算公式竖曲线长度或竖曲线半径R:（前提：ω很小）L=R ω竖曲线切线长：T=L/2=R ω/2竖曲线上任一点竖距h ：（2）曲线主点桩号计算：ZH(桩号)=JD(桩号)-THY(桩号)=ZH(桩号)+l sQZ(桩号)=HZ(桩号)-L/2YH(桩号)=HY(桩号)+L yHZ(桩号)=YH(桩号)+l sJD(桩号)=QZ(桩号)+J/230-3 336629-3 4028)-(3 )(227-3 2sec )(26-3 225-3 2ls 180)2(m 18024)-(3 2)(23)-(3 9022)-(3 23842421)-(3 )( 240234202300034223m Rl R l y m Rl l x m L T J m R p R E m l L L R l R L m q tg p R T R l m R l R l p m R l l q s s s s s Y s s s s s s -=-=-=-⋅+=-=+⋅⋅-=+⋅⋅=+⋅+=︒⋅︒=-=-=απβααπαπβ竖曲线外距：[例1]、某山岭区二级公路，变坡点桩号为K5+030.00，标高为427.68m，变坡点桩号的地面高程为450.65m，i1=+5%，i2=-4%，竖曲线半径R=2000m。

试计算竖曲线诸要素以及桩号为K5+000.00和K5+100.00处的设计高程，BPD 的设计高程与施工高。

解：1.计算竖曲线要素ω=|i2-i1|=|-0.04-0.05|=0.09，为凸型。

曲线长L=Rω=2000×0.09=180m切线长T=L/2=180/2=90m外距E=T2/2R=902/2×2000=2.03m2.计算设计高程竖曲线起点桩号=（K5+030.00）-90=K4+940.00竖曲线起点高程=427.68-90×0.05=423.18竖曲线终点桩号=（K5+030.00）+90=K5+120.00竖曲线终点高程=427.68-90×0.04=424.08桩号K5+000.00处：横距K5x1=（K5+000.00）-（K4+940.00）=60m竖距h1=x12/2R=602/2×2000=0.90m切线高程=427.68-（90-60）×0.05=426.18m423.18+60×0.05=426.18设计高程=426.18-0.90=425.28m桩号K5+100.00处：横距x2=(K5+120.00)-(K5+100.00)=20m竖距h2=x22/2R=202/2×2000=0.1m切线高程=427.68-（90-20）×0.04=424.88m设计高程=424.88-0.1=424.78m横距x2=(K5+100.00)-(K4+940.00)=160m竖距h2=x22/2R=1602/2×2000=6.4m切线高程=423.18+160×0.05=431.18m设计高程=431.18-6.40=424.78mBPD设计高程=427.68-E=425.65mBPD施工高=设计高程-地面高程=425.65-450.65=-25m，应为挖方。

道路平曲线概念讲解道路平曲线是什么意思呢？其实可以理解不同坡度的道路之间，用于过渡的曲线，防止坡度突然变化影响车辆的平稳，坡度变化过大且没有平曲线的话车辆容易腾空或者挂碰车辆底盘，造成危险。

所以在道路测量中就离不开道路平曲线这个概念了。

但是很许多刚入门的测量新手对道路平曲线的概念还不是很了解，今天就为大家讲解一下道路平曲线的概念。

首先是道路中线的组成，道路的中线，包括立交匝道的中线，无论多么复杂的线形，都是由直线、圆曲线和缓和曲线三个基本线元组成，如图所示：一、直线概念：直线：具有固定的曲率半径，且曲率为 0 （半径无穷大），可理解为一种特殊的圆曲线。

特点：1）两点之间以直线为最短。

2）笔直的道路给人以短捷、直达的良好印象。

3）汽车在直线上行驶受力简单，方向明确，驾驶操作简易。

4）测设施工方便。

二、缓和曲线概念：缓和曲线 :为了使路线的平面线形更加符合汽车的行驶轨迹、离心力逐渐变化，确保行车的安全和舒适，需要在直线和圆曲线之间或半径相差较大的两个同向圆曲线之间设置一段曲率连续变化的曲线，此曲线称为缓和曲线。

目前我国公路设计中，以回旋线作为缓和曲线。

缓和曲线类型：1.完整缓和曲线 :判断标准： A²=R x Ls2、非完整缓和曲线：判断标准： A²≠R x LsA= 缓和曲线参数缓和曲线三、圆曲线概念：圆曲线：即圆的一部分（圆弧），具有固定的曲率半径。

特点1、曲线上任一点曲率半径R为常数2、大半径的圆曲线线形美观、顺适、行车舒适，是公路上常采用的线形。

四、道路中常见的线形组合在道路及立交匝道设计中，实际采用的线形往往是直线、圆曲线、缓和曲线中的一种或几种组合而成。

主要有以下几种：(1)基本型曲线是按“直线－回旋曲线－圆曲线－回旋曲线－直线”的顺序组合起来的线型。

基本型中，又可以根据其中两个回旋曲线参数相等与否而分为对称式和不对称式两种。

(2)S 型曲线把两个反向圆曲线用回旋曲线连接起来的线型,GQ处R=∞。
