9000立方米沥清储罐制作安装施工方案中化六建公司北京分公司二000年三月十日目录1、编制依据2、工程概况3、施工工艺4、施工组织4.1 基础验收4.2 胀圈制作4.3 罐底板安装4.4 罐顶板安装4.5 罐壁板安装4.6 罐体零配件安装4.7 焊接4.8 无损探伤4.9 罐体试验4.10 劳动力计划4.11 施工机具使用计划4.12 施工手段用料计划4.13 进度计划5、质量保证措施6、安全保证措施7、附：储罐罐体排板图附：表2-1、表2-2、表2-3附：图3-1、图3-2、图3-3图4-3、表4-3、图4-4、图4-5、图4-6、图4-7图4-8、图4-10、表4-101.编制依据1.1《立式园筒形钢制焊接油罐施工及验收规范》GBJ128－901.2《现场设备、工业管道焊接工程验收规范》GB50236－981.3《钢制熔化焊接接头射线照相与质量分级》GB3323－871.4《工业设备.管道防腐蚀工程施工及验收规范》HBJ229-911.5沥青储罐样图华泰工程公司传真件2.工程概况2.1沥青常压储罐容量为9000m3，安装重量约291t；梯子、护栏为3t；内装加热翅管，加热面积为24.62m2；其它附件为41000kg；罐壁均布2台搅拌器。
2.2罐体材质:罐顶、罐底为Q235-A，罐壁为16MnR；2.3罐体保温材料为岩棉，保温厚度位200mm，工程量约为406.51m3；外包装材料为铝皮，工程量约为2040.84m2。
2.4罐体壁板安装前,需进行100%的超声波检查。
2.3储罐的参数（见表2-1）3．施工工艺3．1储罐安装程序（见图3-1）3．2储罐安装采用顶升倒装法。
倒装法的主要优点是有效地减少高空作业，施工比较安全，有利于加快施工进度和降低工程成本，同时易于保证施工质量。
3.3贮罐的焊接采用手工电弧焊。
3.4顶升设备采用顶升机，其布置（见图3－2、图3-3）。
3.5顶升机有关参数(见表3－1)。
磅房收沥青油工作流程
1、磅房工作人员，材料采购管理员应认真执行公司规章制度，履行工作岗位职责，严格要求自己，维护公司利益，不谋私利，廉洁奉献，做好本职工作。
2、沥青油罐车进入场区，车辆过毛重前，磅房应派司磅员一名，材料处派一名人员共同对每一台沥青油罐车罐体全方位进行检查，确认有无可疑装置（如罐体下藏水箱）发现问题不得过磅。
在对每台车检查确认无异常后，双方签名过磅，并建立每台车的检查台账。
3、司磅员、材料处人员在检查油罐车时，如发现沥青车罐体有水箱装置，在过磅前必须监督驾驶员将水放掉，确认后过磅，并报告有关领导及时处理。
4、沥青罐车卸油完毕后，油罐车过皮重，司磅员、材料处人员必须对过皮重车辆车轮是否完全在磅杆平台上进行仔细检查，严防压磅事件发生。
如有问题不得过磅，并及时报告有关领导处理。
5、磅房、司磅员、材料处人员工作中必须履行岗位职责，凡因工作中未履行岗位职责，造成损失，一经查实，按公司相关规定处理。
沥青油罐安全管理制度范文沥青油罐安全管理制度第一章总则第一条根据《石油储运安全条例》、《石油储运安全管理办法》以及国家相关法律法规，制定本沥青油罐安全管理制度，为保障沥青油罐的安全运行、防范事故、保护环境、保障人员安全提供制度依据。
第二条本制度适用于所有具备沥青油罐的企业，包括建设、运营、维护、管理等所有环节。
第三条本制度要求建立健全沥青油罐安全管理制度，加强安全教育培训，建立完善应急预案，进行定期安全检查和隐患排查，确保沥青油罐的安全运行，最大限度降低事故的发生概率和危害程度。
第二章沥青油罐的设计与安装第四条沥青油罐的设计和安装应符合国家相关标准要求，采用优质材料制作，具有足够的强度和稳定性。
沥青油罐的密封性和防腐性能也应符合相关标准。
第五条沥青油罐的安装应由具备相关资质的专业人员进行，严格按照设计要求进行施工，确保安全可靠。
第六条沥青油罐应设置防火防爆设施，包括可靠的防火、防爆装置和排放系统，以减少火灾和爆炸的风险。
第三章沥青油罐的管理与维护第七条沥青油罐的管理和维护应根据不同情况制定相应的计划和方案。
包括定期检查、保养、清洗、涂装、检修等工作，以确保沥青油罐的可靠性和安全性。
第八条沥青油罐应设有专业的管理人员，负责沥青油罐的日常管理工作，对沥青油罐进行定期巡检，发现问题及时处理。
第九条沥青油罐的维修和检修应由具备相关资质的专业人员进行，确保维修和检修工作的质量和安全。
第四章沥青油罐的安全操作第十条沥青油罐的操作人员应经过专业培训并取得合格证书方可上岗。
操作人员应严格按照操作规程进行操作，不得违规操作。
第十一条沥青油罐的装卸操作应采取安全措施，如使用防静电设备、密闭操作等，以防止油气回放和火灾爆炸等事故的发生。
第十二条沥青油罐的卸载应在指定区域内进行，装载时应严格控制沥青油罐的充填量，避免超载。
第五章沥青油罐的应急预案第十三条沥青油罐应制定应急预案，明确各级人员的职责和任务，建立健全应急指挥体系，提高应急处理能力。
BWG-20型卧式(圆柱型)沥青保温储存罐
技术规格
该产品是内热型局部快速沥青加温保温储存罐,按局部取油.按需加温的设计要求,采用在罐内对高温区进行相对封闭,高温部分进行蓄热式主动保温，热能高度集中,分级利用和提高热交换性能等措施。
特有的局部快热技术，不仅加热速度快，燃油消耗小，杜绝了沥青的老化，减少了操作程序,实现了沥青的加热与预热，产出与补充在封闭状态下等量同步自动进行，温度自动控制，降低了沥青的生产成本，运行特别可靠安全，整个加热过程不产生沥青污染;沥青泵可以对。
沥青油罐操作规程沥青油罐是用于储存和运输沥青油的设备，为了保证操作安全和生产效率，必须制定严格的操作规程。
以下是沥青油罐操作规程的内容。
第一章概述1.1 目的本操作规程的目的是保证沥青油罐操作安全，防止事故发生，确保人员安全和生产效率。
1.2 适用范围本操作规程适用于所有使用和操作沥青油罐的人员。
1.3 定义（1）沥青油罐：用于储存和运输沥青油的设备。
（2）操作人员：指被授权并有资格操作沥青油罐的工作人员。
第二章操作要求2.1 操作人员要求（1）必须经过专业培训并持有相应证书。
（2）必须熟悉沥青油罐的结构和操作原理。
（3）必须了解相关安全操作规程和紧急救援措施。
2.2 操作前准备（1）检查沥青油罐的安全设施和防护装置是否完好。
（2）检查沥青油罐的密封性能是否良好。
（3）检查消防器材是否齐备并处于可用状态。
（4）清理工作区域，确保没有杂物和易燃物。
2.3 沥青油罐加料操作（1）在操作沥青油罐之前，必须确保沥青油罐内没有燃料和易燃物。
（2）按照规定的程序将沥青油加入沥青油罐。
（3）加料过程中，必须保持沥青油罐内氧气的供应，以避免产生静电和积极氧。
（4）加料过程中，必须始终保持沥青油罐的密封性能。
（5）加料完成后，必须关闭加料设备，并检查沥青油罐的密封性能。
2.4 沥青油罐排气操作（1）排气前，必须确保沥青油罐内没有燃料和易燃物。
（2）按照规定的程序排气，必要时可以采取防护措施，如穿戴个人防护装备和使用排气管道。
2.5 沥青油罐清洗操作（1）清洗前，必须确保沥青油罐内没有燃料和易燃物。
（2）按照规定的程序进行清洗，必要时可以采取防护措施，如穿戴个人防护装备和使用清洗剂。
2.6 沥青油罐维护操作（1）定期检查沥青油罐的安全设施和防护装置是否完好。
（2）定期维护沥青油罐的密封性能，及时更换损坏的密封件和阀门。
（3）定期清理沥青油罐周围的杂物和易燃物。
第三章安全措施3.1 个人防护（1）所有操作人员必须佩戴适当的个人防护装备，如安全帽、防护眼镜、防护手套和防护鞋。
课程设计任务书课题名称化工安全课程设计50000m3沥青储罐区安全设计院〔系〕城市建设与安全工程学院专业安全工程姓名学号起讫日期2021.6.24 ～指导教师2021年7月10日目录第 1 章绪论 ---------------------------------------------------------2设计工程归纳 -------------------------------------------------2课程设计的目的和要求 -----------------------------------3课程设计内容 -----------------------------------------3沥青的归纳及储蓄工艺条件 ------------------------------------3沥青的归纳 ---------------------------------------------3沥青的储蓄工艺条件 -------------------------------------4第 2 章沥青储罐的选型及安全设计 ------------------------------------5沥青储罐的选择 -----------------------------------------------5钢材的选择 ---------------------------------------------5壁厚的计算 ---------------------------------------------62.1.3 5000m 3 拱顶罐液压顶升倒装施工 --------------------------8油罐附件 -----------------------------------------------9安全附件 ----------------------------------------------11加热及保温措施 ----------------------------------------------12搅拌器 ------------------------------------------------12保温加热系统 ------------------------------------------14第 3 章沥青储罐区平面部署 ------------------------------------------17沥青储罐区防火间距 -----------------------------------------18防火堤及隔堤的安全设计 --------------------------------------18防火堤的选型与构造 ------------------------------------19防火堤参数设计 ----------------------------------------21消防设计 ----------------------------------------------------23消防车道设计 ------------------------------------------23消防用水标准要求 --------------------------------------24消防用水计算内容 --------------------------------------25消防水池 ----------------------------------------------27消防给水管道及消防栓设计 ------------------------------28灭火器材的选择 ----------------------------------------29罐区防雷、防静电设计 ----------------------------------------30罐区防雷设计 ------------------------------------------30静电防范措施 ------------------------------------------30第 4 章危险有害要素解析 --------------------------------------------33沥青储罐区物质危险性解析 ------------------------------------33物料固有危险性解析 ------------------------------------34储运过程危险性解析 ------------------------------------35自然灾害要素解析 --------------------------------------39其他危险有害要素解析 ----------------------------------39沥青储罐区危险有害要素鉴识汇总 ------------------------40罐区事故树解析 ----------------------------------------------44罐区事故树解析步骤 ------------------------------------44事故树定性解析 ----------------------------------------45第 5 章安全对策与管理 ---------------------------------------------485.1 安全技术对策 ------------------------------------------------48设施选型控制 ------------------------------------------48工艺安全条件控制 --------------------------------------48建筑消防措施 ------------------------------------------48职业卫生及劳动防范 ------------------------------------49地区地址及总平面部署安全对策措施 ----------------------49工艺设施安全对策措施 ----------------------------------515.2 安全管理对策 ------------------------------------------------58安全管理 ----------------------------------------------58员工培训 ----------------------------------------------58作业班次及劳动定员 ------------------------------------59参照文件 ----------------------------------------------------59第1章绪论1.1 设计工程归纳化工安全设计课程设计是安全工程专业基础课程授课的综合性和实践性较强的授课环节，是理论联系实践的桥梁，是使学生领悟工程实责问题复杂性的重要试一试。
沥青储罐、储油罐（库）专项安全技术方案一、工程概况成仁高速公路LM-3合同段是成都~自贡~泸州~赤水（川黔界）高速公路成都至眉山（仁寿）段路面工程，项目起点K67+985.95~K105+355.03路线全长37.355Km.主线设计速度80Km/h，路基宽度24.5m。
路面结构形式为20cm厚水泥稳定碎石底基层，36cm厚水泥稳定碎石基层，0.6cm厚稀浆封层，8cm厚AC-25C 粗粒式沥青混凝土下面层，6cm厚AC-20C中粒式改性沥青混凝土中面层，4cm厚SMA-13改性沥青马蹄脂碎石表面层。
路面工程预计从2011年6月30日开工，计划至2012年6月30日完工，工期为12个月。
二、沥青储罐、储油罐（库）防毒与防腐一）、沥青储罐的基本情况及防毒、防腐措施本项目沥青储罐放置在热拌场，占地200㎡，位于临近物均保持至少1.5米的安全距离，在基础设施方面，项目经理部地理位置优越，水、电、场地、道路等基础设施完备。
交通运输较为便利，道路运行稳定，基本能满足油品运输通畅，此外，项目部配备了优良的沥青生产装置，以及原料、产品罐区及配套的辅助设施生产沥青。
1、沥青的防毒、防腐措施项目部虽然采用了温拌技术，在拌和过程中，加温以后，沥青会产生对人体有害的气体。
防毒一般是用防毒面具，铺沥青的工人必须戴着防毒面具作业，，以防止他们长时间暴露在无保护环境中。
并且是全身防护，裸露在外的的部分要涂抹药膏，工作完必须洗澡。
至于补助，有毒有害工种指工人在生产中及工作场所内常年、直接、大量接触的原料、成品、半成品、中间体、反应副产物形成存在，并在操作时可经呼吸道、皮肤或口进入人体而对健康产生危害的物质。
从事沥青防腐工程的施工人员，施工前必须进行安全技术教育。
施工人员除锈时必须戴上防护眼镜，防止飞溅物损伤眼睛。
环氧煤沥青防腐漆应存放在专用库房，不得与其它材料混放，稀释剂应装入密封容器内，妥善保管。
库房通风良好，必须标有“禁止烟火”的警示牌，配置消防器，库房内严禁住人。
油罐基础沥青砂垫层施工技术要求一、前言油罐基础沥青砂垫层是金属油罐的承载接触面，也是保护油罐底板不发生电化学腐蚀，阻隔砂垫层毛细水上升的重要措施。
在建罐过程中，它为油罐提供了一个坚实的初始表面和标准的水平参照面。
如果出现了缺陷和误差，会造成罐体垂直偏差超标，影响浮盘的升降和物料计量。
甚至会使油罐底板提早失效减小油罐的使用寿命和储油安全。
二、沥青砂垫层的定义和构造原理沥青砂垫层是由一定细度模数，连续级配的砂子和沥青胶结材料组成的混合物。
它的构造是由砂子颗粒形成嵌镶模样的组织，砂粒之间有一定的嵌固力和摩阻力。
沥青胶结材料把砂子的颗粒间隙填充，并把它们粘结在一起，使其具有一定的物理力学性能。
在材料性质和施工工艺不变的情况下，沥青砂浆的质量由与下几个因素有关：1）沥青和砂子的配合比是否适当。
（取决于配合比设计、试验、选用）2）沥青和砂粒的结合能力，这与施工质量和材料质量有关，如热作法沥青炒焦，砂中含水，含有草根等有机物都会使结合力降低。
3）沥青胶结料所形成的薄膜厚度与最大可能的粒结表面。
试验证明（施工实际也证明）砂子颗粒间的总表面积决定沥青薄膜的厚度。
沥青掺量一定的情况下，砂粒越细，沥青膜愈薄，强度也愈高。
但沥青膜薄到不能将砂子颗粒包裹粘结，强度又会急剧降低。
因此，细砂和特细砂总表面积大，需沥青胶结料多一些，中砂和粗砂总表面积小，需沥青胶结料少一些。
三、沥青砂垫层的技术性能要求1）不发生火花不导电在和金属发生摩察，碰撞等机械作用时，就不发生火花和产生灼热。
并具有一定的绝缘性能。
这是保证储油安全和防止油罐底板腐蚀的重要性能。
2）有足够的力学强度在油罐全充装的情况下，不发生大的变形。
作为油罐基础的表面，承载力要能满足油罐安全储油的要求。
3）有良好的温度稳定性由于沥青砂浆是一种弹塑性材料，它的主要缺点是：强度随温度变化。
温度升高时强度降低，温度降低时强度升高。
一般在设计时已作了考虑，使沥青砂浆在当地最高气温下具有足够的强度，在当地最低温度时以保持一定的塑性，不致破裂。
课程设计任务书课题名称化工安全课程设计500003m沥青储罐区安全设计院（系）城市建设与安全工程学院专业安全工程姓名学号起讫日期2013.6.24～2012.7.12指导教师2013 年 7 月 10 日目录第1章绪论--------------------------------------------------------- 21.1设计项目概述------------------------------------------------- 21.1.1 课程设计的目的和要求----------------------------------- 31.1.2 课程设计内容----------------------------------------- 31.2 沥青的概述及储存工艺条件------------------------------------ 31.2.1 沥青的概述--------------------------------------------- 31.2.2沥青的储存工艺条件------------------------------------- 4 第2章沥青储罐的选型及安全设计------------------------------------ 52.1沥青储罐的选择----------------------------------------------- 52.1.1钢材的选择--------------------------------------------- 52.1.2壁厚的计算--------------------------------------------- 62.1.3 5000m³拱顶罐液压顶升倒装施工-------------------------- 82.1.4油罐附件----------------------------------------------- 92.1.4安全附件---------------------------------------------- 112.2加热及保温措施---------------------------------------------- 122.2.1 搅拌器------------------------------------------------ 122.2.2保温加热系统------------------------------------------ 14 第3章沥青储罐区平面布置------------------------------------------ 173.1 沥青储罐区防火间距----------------------------------------- 183.2防火堤及隔堤的安全设计-------------------------------------- 183.2.1防火堤的选型与构造------------------------------------ 193.2.2防火堤参数设计---------------------------------------- 213.3消防设计---------------------------------------------------- 233.3.1消防车道设计------------------------------------------ 233.3.2 消防用水规范要求-------------------------------------- 243.3.3 消防用水计算内容-------------------------------------- 253.3.4消防水池---------------------------------------------- 273.3.5消防给水管道及消防栓设计------------------------------ 283.3.6 灭火器材的选择---------------------------------------- 293.4罐区防雷、防静电设计---------------------------------------- 303.4.1罐区防雷设计------------------------------------------ 303.4.2静电防护措施------------------------------------------ 30 第4章危险有害因素分析-------------------------------------------- 334.1沥青储罐区物质危险性分析------------------------------------ 334.1.1物料固有危险性分析------------------------------------ 344.1.2储运过程危险性分析------------------------------------ 354.1.3自然灾害因素分析-------------------------------------- 394.1.4其它危险有害因素分析---------------------------------- 394.1.5沥青储罐区危险有害因素辨识汇总------------------------ 404.2罐区事故树分析---------------------------------------------- 444.2.1罐区事故树分析步骤------------------------------------ 444.2.2事故树定性分析---------------------------------------- 45第5章安全对策与管理--------------------------------------------- 485.1安全技术对策------------------------------------------------ 485.1.1设备选型控制------------------------------------------ 485.1.2工艺安全条件控制-------------------------------------- 485.1.3建筑消防措施------------------------------------------ 485.1.4职业卫生及劳动防护------------------------------------ 495.1.5区域位置及总平面布置安全对策措施---------------------- 495.1.6工艺设备安全对策措施---------------------------------- 515.2安全管理对策------------------------------------------------ 585.2.1安全管理---------------------------------------------- 585.2.2员工培训---------------------------------------------- 585.2.3作业班次及劳动定员------------------------------------ 59参考文献---------------------------------------------------- 59第1章绪论1.1设计项目概述化工安全设计课程设计是安全工程专业基础课程教学的综合性和实践性较强的教学环节，是理论联系实践的桥梁，是使学生体会工程实际问题复杂性的重要尝试。

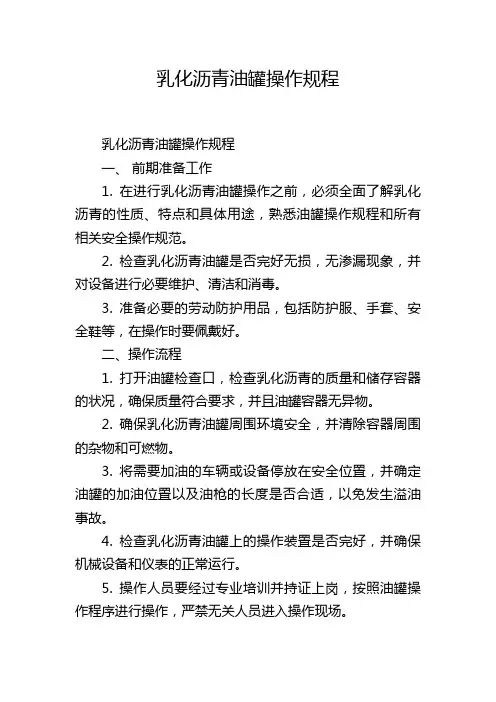

乳化沥青油罐操作规程乳化沥青油罐操作规程一、前期准备工作1. 在进行乳化沥青油罐操作之前，必须全面了解乳化沥青的性质、特点和具体用途，熟悉油罐操作规程和所有相关安全操作规范。
2. 检查乳化沥青油罐是否完好无损，无渗漏现象，并对设备进行必要维护、清洁和消毒。
3. 准备必要的劳动防护用品，包括防护服、手套、安全鞋等，在操作时要佩戴好。
二、操作流程1. 打开油罐检查口，检查乳化沥青的质量和储存容器的状况，确保质量符合要求，并且油罐容器无异物。
2. 确保乳化沥青油罐周围环境安全，并清除容器周围的杂物和可燃物。
3. 将需要加油的车辆或设备停放在安全位置，并确定油罐的加油位置以及油枪的长度是否合适，以免发生溢油事故。
4. 检查乳化沥青油罐上的操作装置是否完好，并确保机械设备和仪表的正常运行。
5. 操作人员要经过专业培训并持证上岗，按照油罐操作程序进行操作，严禁无关人员进入操作现场。
6. 打开油罐的进油阀门，将乳化沥青泵入油罐，对泵浦的运行情况进行监控，如果发现异常，请立即停止泵浦运行。
7. 在加注乳化沥青过程中，操作人员需要随时观察乳化沥青的流量和压力，根据需要适时调整。
8. 加注完毕后，关闭进油阀门，并检查油罐和管道是否有油滴残留，如有请及时清除。
9. 关闭乳化沥青油罐的检查口，确保密封完好，防止外界杂质进入油罐。
10. 将操作现场清理干净，确保周围环境的安全。
三、安全注意事项1. 操作人员必须穿戴好劳动防护用品，严禁穿拖鞋、裸露身体等不安全的装束。
2. 在操作过程中要保持油罐和周围环境的干燥，防止积水产生腐蚀和滑倒的危险。
3. 加注乳化沥青时，要控制好流量和压力，避免溢油和喷溅伤人。
4. 操作人员要保持操作区域的整洁，并注意观察油罐和管道是否有渗漏现象，及时发现并处理。
5. 禁止在操作现场吸烟、用明火或进行其他引火作业，以防发生火灾和爆炸事故。
6. 如果发生事故或异常情况，应立即停止操作，并及时报告上级领导和相关部门。
环氧煤沥青防腐施工技术措施油罐采用环氧煤沥青加强级防腐。
施工技术措施如下：1.环氧酶沥青采用玻璃布为防腐层加强基布，玻璃布规格为：经纬密度为：（10×10）根/cm2，厚度为0.1～0.12mm，中碱（碱量不超过12％），无念、平纹、封边、带轴的玻璃布卷。
2.油罐除锈采用人工除锈。
油罐表面除锈后，其质量等级要达到St3级要求，焊接表面要光滑、无刺、无焊瘤、棱角。
3.底漆和面漆使用前要搅拌均匀，不能搅拌均匀的漆料不得使用。
4.由专业人员按产品说明书所规定的比例往漆料中加入固化剂，并搅拌均匀。
使用前要静置熟化15～30min，熟化的时间视温度的高低而缩短或延长。
5.底漆涂敷时要均匀、无漏涂、无气泡、无凝块。
干膜厚度不小于25μm。
6.底漆表干后，固化前涂刷第一道面漆，面漆涂刷要均匀，不得漏涂。
7.第一道面漆干实后，固化前涂第二道面漆，随即缠绕玻璃布，玻璃布要拉紧、表面平整，无皱褶和鼓包，压边宽度为20～25mm，布头搭接长度为100～150mm玻璃布缠绕后立即涂第三道面漆，要求：漆量饱满，玻璃布所有网眼要灌满涂料，第三道面漆干实后，涂第四道面漆。
8.涂敷好的防腐层要静置自然固化。
9.防腐层干性检查：（1）表干：手指轻触防腐层不粘手或虽发粘，但无漆粘在手指上；（2）实干：手指用力推移防腐层不移动；（3）固化：手指甲用力刻防腐层不留痕迹。
10.防腐层检验及补修防腐层检验包括外观、厚度、漏点和粘结力检验。
（1）外观检验：要求表面平整、无空鼓和皱折，压边和搭边粘结紧密，玻璃布网眼要灌满面漆。
对防腐层的空鼓和皱折应铲除并按相应防腐层结构的要求，补涂面漆和缠玻璃布至符合要求。
（2）厚度检验：用磁性测厚仪抽查，最薄点防腐层干膜厚度不应小于0.4mm，如果厚度不合格，则要在涂层未固化前修补至合格。
（3）漏点检查：用2.5kv电火花检漏仪进行检查，以无漏点为合格。
检查时探头应接触防腐层表面，以约0.2m/s的速度移动。
9000立方米沥清储罐制作安装施工方案中化六建公司北京分公司二000年三月十日目录1、编制依据2、工程概况3、施工工艺4、施工组织4.1 基础验收4.2 胀圈制作4.3 罐底板安装4.4 罐顶板安装4.5 罐壁板安装4.6 罐体零配件安装4.7 焊接4.8 无损探伤4.9 罐体试验4.10 劳动力计划4.11 施工机具使用计划4.12 施工手段用料计划4.13 进度计划5、质量保证措施6、安全保证措施7、附：储罐罐体排板图附：表2-1、表2-2、表2-3附：图3-1、图3-2、图3-3图4-3、表4-3、图4-4、图4-5、图4-6、图4-7图4-8、图4-10、表4-101.编制依据1.1《立式园筒形钢制焊接油罐施工及验收规范》GBJ128－901.2《现场设备、工业管道焊接工程验收规范》GB50236－981.3《钢制熔化焊接接头射线照相与质量分级》GB3323－871.4《工业设备.管道防腐蚀工程施工及验收规范》HBJ229-911.5沥青储罐样图华泰工程公司传真件2.工程概况2.1沥青常压储罐容量为9000m3，安装重量约291t；梯子、护栏为3t；内装加热翅管，加热面积为24.62m2；其它附件为41000kg；罐壁均布2台搅拌器。
2.2罐体材质:罐顶、罐底为Q235-A，罐壁为16MnR；2.3罐体保温材料为岩棉，保温厚度位200mm，工程量约为406.51m3；外包装材料为铝皮，工程量约为2040.84m2。
2.4罐体壁板安装前,需进行100%的超声波检查。
2.3储罐的参数（见表2-1）3．施工工艺3．1储罐安装程序（见图3-1）3．2储罐安装采用顶升倒装法。
倒装法的主要优点是有效地减少高空作业，施工比较安全，有利于加快施工进度和降低工程成本，同时易于保证施工质量。
3.3贮罐的焊接采用手工电弧焊。
3.4顶升设备采用顶升机，其布置（见图3－2、图3-3）。
3.5顶升机有关参数(见表3－1)。
1 编制的依据1.1日照爱思开沥青有限公司TK4900及TK2500储罐制安工程施工图1.2 GBJ128－2000《立式圆形钢制焊接油罐施工及验收规范》；1.3 JB4730－2000《压力容器无损检测》；1.4 GB50236－98《现场设备、工业管道焊接工程施工及验收规范》；1.5 JB/T4735－97《钢制焊接常压容器》；1.6 GB50341－2003《立式圆筒形钢制焊接油罐设计规范》。
2 工程概况本工程主要为新建2台直径20.00米，高度17.03米（不含拱顶高度），拱顶高度为2.18米的拱顶沥青油罐TK4900和1台直径15.0米、高度12.0米的拱顶沥青油罐TK2500。
工程量主要为油罐罐体及附件。
附件包含罐体栏杆、扶手、盘梯、人孔及罐体内部加热器和罐体保温喷沙防腐工程。
本工程位于爱思开沥青有限公司罐组内。
3 工程施工特点3.1 施工区域相对狭小，应合理策划施工工序，展开罐主体的深度予制，使工程自开工就处于施工高峰期。
3.2 本施工区周围为生产、储运作业区，生产作业频繁，危险性大，安全工程尤为重要。
3.3 施工工程量大，安装任务重。
4.施工时间开工日期:2006.08.20竣工日期: 2006.09.30总施工时间：40天5 施工技术措施本工程为储罐TK4900计2台和TK2500计1台。
罐主体材质为Q235-A，盘梯及顶板加强肋材质为Q235-A.加热器盘管材质为20#钢。
5.1主体预制方案5.1.4 壁板预制（1）预制工艺流程材料入厂检验→标记移植→号料→下料（切割）→打磨→划线→检查→滚圆→开孔→组装配件（含配件预制）→焊接→矫形（2）材料检查在预制加工前，应对照钢厂的材料记录，检查钢材的尺寸、数量、炉号、钢板编号，并确认是否与材料合格证明书相符。
采用目视方法逐张对钢板表面进行外观检查，不得有裂纹、气孔、重皮、结疤、夹渣、划伤、表面伤疤、损伤等缺陷。
（3）标记移值材料进厂后经入厂检验、复验合格后，由材料检查员编制厂材质自编号，在钢板上进行标记移值。
系统安全工程课程设计学院：汽车与交通学院专业班级：安全08-2班指导教师：撒占友张永亮王春源王玉华学号：姓名：青岛理工大学二〇一一年六月系统安全工程课程设计指导书（安全工程专业用）青岛理工大学二〇一一年六月系统安全工程课程设计指导书一、课程设计的目的课程设计是高等教育中重要的实践教学环节，《系统安全工程》课程设计是学生在学习《系统安全工程》、《安全评价》和《安全管理学》等课程的基础上，综合应用所学的理论知识，完成系统的安全分析与设计任务。
其目的是培养学生综合应用系统安全分析理论和专业知识进行独立分析和解决工程实际问题的能力。
二、课程设计基本要求(1) 通过课程设计，要求学生对系统安全工程设计内容和过程有较全面地了解和掌握，熟悉有关工程问题的系统安全分析、设计规范、规程、手册和工具书。
(2) 在教师指导下，独立完成课程设计任务指导书规定的全部内容。
问题分析与计算要求正确、文理通顺、方案合理、表达清晰，符合课程设计要求。
三、参考文献1 化工厂系统安全工程宋建池等主编北京：化学工业出版社，20042 安全评价国家安全生产基督管理局(国家煤矿安全检察局编) 北京：煤炭工业出版社，2004.13 安全系统工程应用经验选集崔国璋等主编北京：机械工业出版社，1987.54 安全系统工程基础与实践沈斐敏主编；林福森，许锡源编著北京：煤炭工业出版社，1991.15 安全系统工程在电力工业的应用向明编著北京：水利电力出版社，1989.86 安全系统工程左东红，贡凯青编著北京：化学工业出版社，2004.47 长输管道安全：风险辨识评价控制郑津洋等编著北京：化学工业出版社，2004.58 化工厂系统安全工程宋建池等主编北京：化学工业出版社，20049 重大危险源辨识及危害后果分析刘诗飞，詹予忠主编北京：化学工业出版社，2004.510 安全工程试题集罗云主编；樊运晓副主编北京：中国经济出版社，2004.511 安全技术手册(第二版) 北京市劳动保护科学研究所《安全技术手册》编写组编北京：水利电力出版社，1982.712 安全评价法规汇编北京：化学工业出版社，2005.413 安全评价方法应用指南刘铁民等编北京：化学工业出版社，200514 危险化学品登记、经营许可证及包装物(容器)管理专辑丛书编委会编北京：中国劳动社会保障出版社，2003.515 化工环境保护设计手册化学工业部环境保护设计技术中心站组织编写北京：化学工业出版社，1998.616 石油化工安全评价技术匡永泰, 高维民主编北京：中国石化出版社，2005.517 危险化学品安全评价国家安全生产监督管理局编北京：中国石化出版社，2003.818 工业安全评价理论和方法董立斋，巩长春编著北京：机械工业出版社，1988.1019 《安全评价通则》国家安全生产监督管理局安监管技装字［2003］37号20 《安全预评价导则》国家安全生产监督管理总局（AQ 8002-2007）21 《安全现状评价导则》国家安全生产监督管理局安监管规划字［2004］36号22 《安全验收评价导则》国家安全生产监督管理局安监管规划字［2003］79号23 《中华人民共和国安全生产法》等有关法律、法规、标准和文件四、设计内容及要求（一）资料1油罐区规模某沥青厂轻质油罐区的防火堤长105m、宽64m，防火堤内有8个3000m3储罐。
沥青油罐
沥青油罐是我公司在三十年从业经验技术的基础上研发的新型沥青加热储存设备：采用以高效导热油为加热介质，以独特的底部、局部及分层加温工艺加热沥青，实现了快速升温，按量升温。
沥青油罐的导热油系统使用要点：
1、向从未使用过的导热油系统注入导热油升温运行时，往往会出现气阻，表现为压力不稳，甚至导致热油泵不能进行正常的作业。
因此，必须掌握正确的导热油注油和升温方法。
2、燃煤导热油加热炉的热惯性大，停火后炉内不能迅速降温。
因此，当热油泵停止工作时，要采取覆盖火床等措施，以防止加热管中导热油因高温而破坏。
3、导热油加热炉工作运行前，应认真检查各负荷阀门，确保导热油加热炉在正常负荷下工作，即加热炉进出口压差为给定值。
4、在开启热油泵之前，应仔细检查各仪表是否正常，高位槽上的油位显示是否在规定的位置范围内，导热油及沥青管道是否有渗漏，并打开管路阀门，然后开启热油泵；视压力正常后，再进行加热。
工作运行中，要随时注意压力表的显示，一旦超压，应迅速打开回油安全阀门，待分析原因，妥善处理后再恢复正常运行。
沥青油罐的产品优势：
1、专利技术“快速局部取出沥青装置，不但解决了大型储罐少量快速取出沥青的问题，而且可以直接生产高温沥青，局部取出沥青装置分可按实际需要制作。
*首次生产高温沥青时间不超过2小时（沥青温度从常温升到160℃以上）。
*连续工作升温时间：≤40分钟。
*耗煤量：≤20kg标准煤/吨沥青。
*耗电量：≤1kwh/吨沥青
2、专利技术“罐底低位取出沥青装置，解决了大型储罐底部残存沥青多、难以取净的问题。
3、沥青分层加热技术，可保证沥青储存罐大量输出沥青的要求，加热日产量达千吨。
4、采用快速局部取出沥青装置与低位取出沥青装置相结合，不仅沥青低位高温取油一体化，操作更加方便，并可将罐底沥青取净。
5、采用快速局部取出沥青装置与分层加热装置相结合，不仅能大量快速、大量生产成品沥青，也可满足小批量生产高温沥青的要求。
6、采用快速局部取出装置与底层加热装置相结合，不仅减少沥青重复加热减少浪费，还可以避免多次加热损坏沥青的质量性能。
7、初次出高温沥青时间：≤3h；流程式加热方式，在大量生产时可连续生产高温沥青。
8、节约能源，耗煤量≤30kg/T沥青，耗电量≤1kwh/T沥青。
9、全方位保温技术，沥青24小时温度降不超过沥青温度及大气温差的4% 。
10、导热油强制循环方式，低压高温，安全卫生。
11、微机智能化管理系统，实现仓储、计量、设备运行，监控及管理的自动化。
12、数字集中显示导热油温度及沥青温度、液位、储量。
聊城汇通工程售后服务措施：
1、公司遵循“质量第一，用户至上”的原则，建立了以分管经理挂帅的售后服务机构。
2、建立了工程项目档案，定期回访，发现问题及时解决。
3、公司专门成立售后服务办公室，配备了专门的人员及机器设备。
4、安装了售后服务热线，接到电话后200公里内四小时到达。
200公里500公里，24
小时到达。
5、我们的服务宗旨是“以最快的速度，优质的服务为用户提供便利”。
