下载文档原格式
静载试验方案1. 引言静载试验是一种常用的工程试验方法，目的是评估结构或材料在静态加载下的力学性能。
本文档将介绍一种常见的静载试验方案，包括试验目的、试验准备、试验步骤以及数据处理方法等内容。
2. 试验目的静载试验的主要目的是评估结构或材料的承载能力、变形性能以及失效模式。
通过该试验，可以确定结构或材料的极限负荷、试验中的应力应变关系以及可能出现的破坏模式，为工程设计和结构安全评估提供依据。
3. 试验准备在进行静载试验之前，需要进行以下准备工作：3.1 试样制备根据试验对象的特点和试验要求，制备适当的试样。
试样的尺寸和形状应符合相关标准或设计要求，并保证试样表面光滑，无明显裂纹或损伤。
3.2 试验设备确保试验设备的可靠性和准确性。
选择合适的加载装置和测量设备，并进行必要的校准。
3.3 试验环境选择合适的试验环境，包括温度、湿度等条件。
确保试验环境的稳定性，并记录试验期间的环境参数。
3.4 数据采集系统准备数据采集系统，确保能够准确记录试验中产生的数据。
数据采集系统应具备足够的采样率和分辨率，以确保数据的真实性和可靠性。
4. 试验步骤4.1 试验装置安装根据试验要求，将试样安装到相应的加载装置上。
确保试样与加载装置之间的接触良好，并避免试样受到偏斜或扭曲。
4.2 载荷施加根据试验要求，逐步施加载荷，并记录相应的载荷值。
载荷施加的速率应符合试验标准或设计要求。
4.3 载荷保持在达到目标载荷后，保持载荷稳定并记录相应的时间。
载荷保持的时间可以根据试验要求设定。
4.4 卸载完成试验后，逐步卸载载荷并记录相应的载荷值。
卸载的速率应与加载速率一致，避免试样受到过大应力的影响。
5. 数据处理在试验完成后，对试验数据进行处理和分析，以获取有关结构或材料性能的信息。
常用的数据处理方法包括：5.1 极限负荷根据试验结果，确定结构或材料的极限负荷。
极限负荷可表示为最大承载力或破坏载荷。
5.2 应力应变关系根据试验数据绘制应力应变曲线。

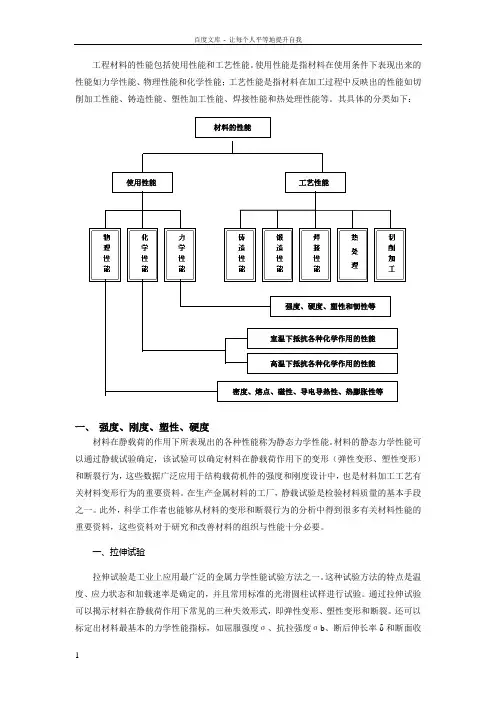

工程材料的性能包括使用性能和工艺性能。
使用性能是指材料在使用条件下表现出来的性能如力学性能、物理性能和化学性能；工艺性能是指材料在加工过程中反映出的性能如切削加工性能、铸造性能、塑性加工性能、焊接性能和热处理性能等。
其具体的分类如下：一、强度、刚度、塑性、硬度材料在静载荷的作用下所表现出的各种性能称为静态力学性能。
材料的静态力学性能可以通过静载试验确定，该试验可以确定材料在静载荷作用下的变形（弹性变形、塑性变形）和断裂行为，这些数据广泛应用于结构载荷机件的强度和刚度设计中，也是材料加工工艺有关材料变形行为的重要资料。
在生产金属材料的工厂，静载试验是检验材料质量的基本手段之一。
此外，科学工作者也能够从材料的变形和断裂行为的分析中得到很多有关材料性能的重要资料，这些资料对于研究和改善材料的组织与性能十分必要。
一、拉伸试验拉伸试验是工业上应用最广泛的金属力学性能试验方法之一。
这种试验方法的特点是温度、应力状态和加载速率是确定的，并且常用标准的光滑圆柱试样进行试验。
通过拉伸试验可以揭示材料在静载荷作用下常见的三种失效形式，即弹性变形、塑性变形和断裂。
还可以标定出材料最基本的力学性能指标，如屈服强度σ、抗拉强度σb、断后伸长率δ和断面收材料的性能使用性能工艺性能强度、硬度、塑性和韧性等室温下抵抗各种化学作用的性能高温下抵抗各种化学作用的性能密度、熔点、磁性、导电导热性、热膨胀性等缩率ψ。
1、拉伸试验曲线拉伸试验曲线有以下几种表示方法：（1）载荷－伸长曲线（P-ΔL）这是拉伸试验机的记录器在试验过程中直接描画出的曲线。
P是载荷的大小，ΔL指试样标距长度L0受力后的伸长量。
（2）工程应力－应变曲线（σ－ε曲线）令F0为试样原有的横截面面积，则拉伸应力σ＝P / F0，拉伸应变ε＝ΔL / L0。
以σ－ε为坐标作图得到的曲线就是工程应力－应变曲线，它和P-ΔL曲线形状相似，仅在尺寸比例上有一些差异。
图2－1为低碳钢的拉伸曲线。
第一章：单向静拉伸试验：是应用最广泛的力学性能试验方法之一。
1）可揭示材料在静载下的力学行为（三种失效形式）：即：过量弹性变形、塑性变形、断裂。
2）可标定出材料最基本力学性能指标：如：屈服强度、抗拉强度、伸长率、断面收缩率等。

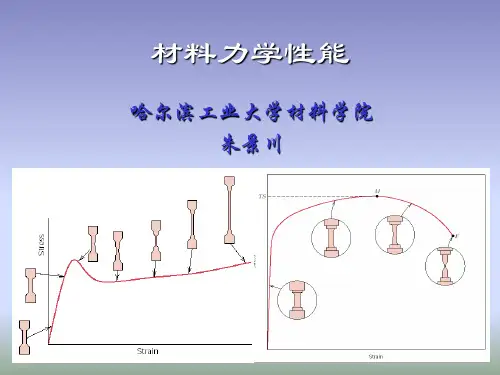

拉伸力－伸长曲线拉伸曲线：拉伸力F －绝对伸长△L 的关系曲线。
在拉伸力的作用下，退火低碳钢的变形过程四个阶段：1）弹性变形：O ～e2）不均匀屈服塑性变形：A ～C3）均匀塑性变形：C ～B4）不均匀集中塑性变形：B ～k5）最后发生断裂。
k ～第二章：弹性变形：当外力去除后，能恢复到原形状或尺寸的变形。
特点：可逆性、单值线性、同相位、变形量小本质：都是构成材料的原子(离子)或分子从平衡位置产生可逆位移的反映。
弹性模量E ：是表征材料对弹性变形的抗力，工程称材料的刚度.E 值越大，在相同应力下产生的弹性变形就越小。
弹性模量是结构材料的重要力学性能指标之一。
影响因素：1、键合方式 2、原子结构 3、晶体结构 4、化学成分 5.微观组织 6.温度 弹性模量 E 与切变模量 G 关系：(其中： ν－泊松比。
)比例极限σp ：是材料弹性变形按正比关系变化的最大应力，即拉伸应力一应变曲线上开始偏离直线时的应力值。
弹性极限：材料由弹性变形过渡到弹－塑性变形时的应力，当应力超过弹性极限σe 后，便开始产生塑性变形。
（比例极限σp 和弹性极限σe 与屈服强度的概念基本相同，都表示材料对微量塑性变形的抗力，影响因素也基本相同。
）弹性比功ae ：（弹性比能、应变比能）表示材料在弹性变形过程中吸收弹性变形功的能力。
一般用材料开始塑性变形前单位体积吸收的最大弹性变形功表示。
物理意义：吸收弹性变形功的能力。
几何意义：应力σ -应变ε曲线上弹性阶段下的面积。
欲提高材料的弹性比功：提高σe ，或降低 E2E G ν=（1＋）弹簧钢：含碳较高并添加Si 、Mn 等合金元素强化基体，经淬火＋中温回火获得回火托氏体组织及冷变形强化，以提高其弹性极限，使弹性比功ae 和弹性提高。
材料性能学名词解释第⼀章（单向静载下⼒学性能）弹性变形：材料受载后产⽣变形，卸载后这部分变形消逝，材料恢复到原来的状态的性质。
塑性变形：微观结构的相邻部分产⽣永久性位移，并不引起材料破裂的现象弹性极限：弹性变形过度到弹-塑性变形(屈服变形)时的应⼒。
弹性⽐功：弹性变形过程中吸收变形功的能⼒。
包申格效应：材料预先加载产⽣少量塑性变形，卸载后再同向加载，规定残余应⼒（弹性极限或屈服强度）增加；反向加载，规定残余应⼒降低的现象。
弹性模量：⼯程上被称为材料的刚度，表征材料对弹性变形的抗⼒。
实质是产⽣100%弹性变形所需的应⼒。
滞弹性：快速加载或卸载后，材料随时间的延长⽽产⽣的附加弹性应变的性能。
内耗：加载时材料吸收的变形功⼤于卸载是材料释放的变形功，即有部分变形功倍材料吸收，这部分被吸收的功称为材料的内耗。
韧性：材料断裂前吸收塑性变形功和断裂功的能⼒。
超塑性：在⼀定条件下，呈现⾮常⼤的伸长率（约1000%）⽽不发⽣缩颈和断裂的现象。
韧窝：微孔聚集形断裂后的微观断⼝。
第⼆章（其他静载下⼒学性能）应⼒状态软性系数：不同加载条件下材料中最⼤切应⼒与正应⼒的⽐值。
剪切弹性模量：材料在扭转过程中，扭矩与切应变的⽐值。
缺⼝敏感度：常⽤试样的抗拉强度与缺⼝试样的抗拉强度的⽐值。
NSR硬度：表征材料软硬程度的⼀种性能。
⼀般认为⼀定体积内材料表⾯抵抗变形或破裂的能⼒。
抗弯强度:指材料抵抗弯曲不断裂的能⼒，主要⽤于考察陶瓷等脆性材料的强度。
第三章（冲击韧性低温脆性）冲击韧度：⼀次冲断时，冲击功与缺⼝处截⾯积的⽐值。
冲击吸收功：冲击弯曲试验中，试样变形和断裂所吸收的功。
低温脆性：当试验温度低于某⼀温度时，材料由韧性状态转变为脆性状态。
韧脆转变温度：材料在某⼀温度t下由韧变脆，冲击功明显下降。
该温度即韧脆转变温度。
迟屈服：⽤⾼于材料屈服极限的载荷以⾼加载速度作⽤于体⼼⽴⽅结构材料时，瞬间并不屈服，需在该应⼒下保持⼀段时间后才屈服的现象。

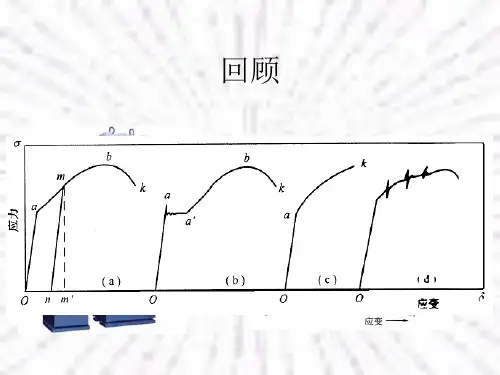

材料⼒学性能复习第⼆章材料在静载荷下的⼒学性能1.连续塑性变形强化材料和⾮连续塑性形变强化材料曲线、变形过程、屈服强度。
2.指出以下应⼒应变曲线与哪些典型材料相对应，并对其经历的变形过程做出说明。
3.拉伸断裂前，发⽣少量塑性变形，⽆颈缩，在最⾼载荷点处断裂；4.断裂前先发⽣弹性变形，然后进⼊屈服阶段，之后发⽣形变强化+均匀塑性变形，有颈缩现象，再发⽣⾮均匀塑性变形直⾄断裂；5.应⼒状态软性系数的定义及其意义、应⼒状态图的应⽤。
6.画出低碳钢的应⼒应变曲线，并说明获得该材料的强度和塑性指标？⽐例极限弹性极限屈服极限强度极限断裂强度延伸率断⾯收缩率7.⼯程应⼒、⼯程应变、真应⼒和真应变之间有什么关系?8.为什么灰⼝铸铁的拉伸断⼝与拉伸轴垂直，⽽压缩断⼝却与压缩⼒轴成45o⾓？9.材料为灰铸铁，其试样直径d=30mm，原标距长度h。
=45mm。
在压缩试验时，当试样承受到485kN压⼒时发⽣破坏，试验后长度h=40mm。
试求其抗压强度和相对收缩率。
10.布⽒、洛⽒、维⽒硬度的试验原理、特点、应⽤。
11.现有如下⼯件需测定硬度，选⽤何种硬度试验⽅法为宜? (1) 渗碳层的硬度分布；(2)灰铸铁；(3)淬⽕钢件；(4)氮化层；(5)双相钢中的铁素体和马⽒体；(6)⾼速钢⼑具；(7)硬质合⾦；(8)退⽕态下的软钢。
第三章材料的变形12.⾦属的弹性模量主要取决于什么?材料的弹性模量可以通过材料热处理等⽅式进⾏有效改变的吗？为什么说它是⼀个对结构不敏感的⼒学性能？弹性也称之为刚度，都是表征材料变形的能⼒？特点：单值性，可逆性，变形量⼩；物理本质：克服原⼦间⼒（双原⼦模型）组织不敏感：E主要取决于材料的本性，与晶格类型和原⼦间距有关，合⾦中固溶原⼦、热处理⼯艺、冷塑性变形，温度、加载⽅式等都对弹性模量影响不⼤；刚度：弹性与刚度是不同的，弹性表征材料弹性变形的能⼒，刚度表征材料弹性变形的抗⼒。
13.弹性变形的不完整性？灰⼝铸铁可以⽤作机床机⾝，为什么？对理想弹性体，在应⼒作⽤下产⽣的应变，与应⼒间存在三个关系：线性、瞬时和唯⼀性。
第一章 单向静拉伸力学性能 一、 解释下列名词。
1弹性比功：金属材料吸收弹性变形功的能力，一般用金属开始塑性变形前单位体积吸收的最大弹性变形功表示。
2．滞弹性：金属材料在弹性范围内快速加载或卸载后，随时间延长产生附加弹性应变的现象称为滞弹性，也就是应变落后于应力的现象。
3．循环韧性：金属材料在交变载荷下吸收不可逆变形功的能力称为循环韧性。
4．包申格效应：金属材料经过预先加载产生少量塑性变形，卸载后再同向加载，规定残余伸长应力增加；反向加载，规定残余伸长应力降低的现象。
5．解理刻面：这种大致以晶粒大小为单位的解理面称为解理刻面。
6．塑性：金属材料断裂前发生不可逆永久（塑性）变形的能力。
韧性：指金属材料断裂前吸收塑性变形功和断裂功的能力。
7.解理台阶：当解理裂纹与螺型位错相遇时，便形成一个高度为b 的台阶。
8.河流花样：解理台阶沿裂纹前端滑动而相互汇合,同号台阶相互汇合长大,当汇合台阶高度足够大时,便成为河流花样。
是解理台阶的一种标志。
9.解理面：是金属材料在一定条件下，当外加正应力达到一定数值后，以极快速率沿一定晶体学平面产生的穿晶断裂，因与大理石断裂类似，故称此种晶体学平面为解理面。
10.穿晶断裂：穿晶断裂的裂纹穿过晶内，可以是韧性断裂，也可以是脆性断裂。
沿晶断裂：裂纹沿晶界扩展，多数是脆性断裂。
11.韧脆转变：具有一定韧性的金属材料当低于某一温度点时，冲击吸收功明显下降，断裂方式由原来的韧性断裂变为脆性断裂，这种现象称为韧脆转变12.弹性极限：试样加载后再卸裁，以不出现残留的永久变形为标准，材料能够完全弹性恢复的最高应力。
13.比例极限：应力—应变曲线上符合线性关系的最高应力。
14.解理断裂：沿一定的晶体学平面产生的快速穿晶断裂。
晶体学平面－－解理面，一般是低指数、表面能低的晶面。
15.解理面：在解理断裂中具有低指数，表面能低的晶体学平面。
16.静力韧度：材料在静拉伸时单位体积材料从变形到断裂所消耗的功叫做静力韧度。
第1篇一、实验目的本次实验旨在通过混凝土静载实验，了解混凝土在静力作用下的力学性能，包括抗压强度、抗折强度和弹性模量等。
通过实验，加深对混凝土结构力学性能的认识，为实际工程应用提供理论依据。
二、实验原理混凝土静载实验是通过在混凝土试件上施加静力荷载，测量其应力、应变和变形等参数，从而得出混凝土的力学性能指标。
实验中，通常采用单轴压缩实验和抗折实验两种方法。
三、实验材料与设备1. 实验材料：- 混凝土试件：标准立方体试件（150mm×150mm×150mm）和标准棱柱体试件（150mm×150mm×300mm）。
- 水泥：符合国家标准的普通硅酸盐水泥。
- 砂：中粗砂，符合国家标准的级配要求。
- 石子：碎石，符合国家标准的级配要求。
- 水：符合国家标准的自来水。
2. 实验设备：- 混凝土静载实验机：用于施加静力荷载。
- 应变仪：用于测量混凝土试件的应变。
- 荷载传感器：用于测量混凝土试件所受荷载。
- 千分表：用于测量混凝土试件的变形。
- 秒表：用于记录实验时间。
四、实验步骤1. 准备试件：将混凝土试件加工成标准尺寸，并确保表面平整。
2. 涂抹凡士林：在试件表面涂抹一层凡士林，以防止试件在实验过程中发生滑移。
3. 安装试件：将试件放置在实验机上，确保试件中心与实验机中心对齐。
4. 施加荷载：按照实验要求，缓慢施加静力荷载，直至试件破坏。
5. 测量数据：在实验过程中，记录荷载、应变和变形等参数。
6. 计算结果：根据实验数据，计算混凝土的抗压强度、抗折强度和弹性模量等指标。
五、实验结果与分析1. 抗压强度：本次实验测得混凝土的抗压强度为30.2MPa，符合设计要求。
2. 抗折强度：本次实验测得混凝土的抗折强度为4.8MPa，符合设计要求。
3. 弹性模量：本次实验测得混凝土的弹性模量为3.2×10^4MPa，符合设计要求。
通过实验结果分析，可以看出，本次实验所制备的混凝土试件力学性能良好，满足设计要求。
第三章 材料的力学性能第一节 拉伸或压缩时材料的力学性能一、概述分析构件的强度时，除计算应力外，还应了解材料的力学性质（Mechanicaiproperty ），材料的力学性质也称为机械性质，是指材料在外力作用下表现出的变形、破坏等方面的特性。
它要由实验来测定。
在室温下，以缓慢平稳的方式进行试验，称为常温静载试验，是测定材料力学性质的基本试验。
为了便于比较不同材料的试验结果，对试件的形状、加工精度、加载速度、试验环境等，国家标准规定了相应变形形式下的试验规范。
本章只研究材料的宏观力学性质，不涉及材料成分及组织结构对材料力学性质的影响，并且由于工程中常用的材料品种很多，主要以低碳钢和铸铁为代表，介绍材料拉伸、压缩以及纯剪切时的力学性质。
二、低碳钢拉伸时的力学性质低碳钢是工程中使用最广泛的金属材料，同时它在常温静载条件下表现出来的力学性质也最具代表性。
低碳钢的拉伸试验按《金属拉伸试验方法》（GB/T228—2002）国家标准在万能材料试验机上进行。
标准试件（Standard specimen ）有圆形和矩形两种类型，如图3-1所示。
试件上标记A 、B 两点之间的距离称为标距，记作l 0。
圆形试件标距l 0与直径d 0有两种比例，即l 0=10d 0和l 0=5d 0。
矩形试件也有两种标准，即00l l ==其中A 0为矩形试件的截面面积。
试件装在试验机上，对试件缓慢加拉力F P ，对应着每一个拉力F P ，试件标距l 0有一个伸长量Δl o 表示F P 和Δl 的关系曲线，称为拉伸图或F P —Δl 曲线。
如图3-2a ，由于F P —Δl 曲线与试件的尺寸有关，为了消除试件尺寸的影响，把拉力F P 除以试件横截面的原始面积A 0，得出正应力0P F A σ=为纵坐标；把伸长量Δl 除以标距的原始长度l 0，得出应变0l l ε∆=为横坐标，做图表示σ与ε的关系（图3-2b ）称为应力——应变图或σ—ε曲线（Stress-strain curve ）。
材料性能学课后习题与解答绪论1、简答题什么是材料的性能？包括哪些方面？[提示] 材料的性能定量地反映了材料在给定外界条件下的行为；解：材料的性能是指材料在给定外界条件下所表现出的可定量测量的行为表现。
包括○1力学性能（拉、压、、扭、弯、硬、磨、韧、疲）○2物理性能（热、光、电、磁）○3化学性能（老化、腐蚀）。
第一章单向静载下力学性能1、名词解释：弹性变形塑性变形弹性极限弹性比功包申格效应弹性模量滞弹性内耗韧性超塑性韧窝解：弹性变形：材料受载后产生变形，卸载后这部分变形消逝，材料恢复到原来的状态的性质。
塑性变形：微观结构的相邻部分产生永久性位移，并不引起材料破裂的现象。
弹性极限：弹性变形过度到弹-塑性变形(屈服变形)时的应力。
弹性比功：弹性变形过程中吸收变形功的能力。
包申格效应：材料预先加载产生少量塑性变形，卸载后再同向加载，规定残余应力（弹性极限或屈服强度）增加；反向加载，规定残余应力降低的现象。
弹性模量：工程上被称为材料的刚度，表征材料对弹性变形的抗力。
实质是产生100%弹性变形所需的应力。
滞弹性：快速加载或卸载后，材料随时间的延长而产生的附加弹性应变的性能。
内耗：加载时材料吸收的变形功大于卸载是材料释放的变形功，即有部分变形功倍材料吸收，这部分被吸收的功称为材料的内耗。
韧性：材料断裂前吸收塑性变形功和断裂功的能力。
超塑性：在一定条件下，呈现非常大的伸长率（约1000%）而不发生缩颈和断裂的现象。
韧窝：微孔聚集形断裂后的微观断口。
2、简答(1) 材料的弹性模量有那些影响因素？为什么说它是结构不敏感指标？解：○1键合方式和原子结构，共价键、金属键、离子键E高，分子键E低原子半径大，E小，反之亦然。
○2晶体结构，单晶材料在弹性模量在不同取向上呈各向异性，沿密排面E大，多晶材料为各晶粒的统计平均值；非晶材料各向E同性。
○3化学成分，○4微观组织○5温度，温度升高，E下降○6加载条件、负载时间。
对金属、陶瓷类材料的E没有影响。
材料力学性能A和Z
材料力学性能是指材料在常温、静载作用下的宏观力学性能。
是确定各种工程设计参数的主要依据。
这些力学性能均需用标准试样在材料试验机上按照规定的试验方法和程序测定，并可同时测定材料的应力-应变曲线。
对于韧性材料，有弹性和塑性两个阶段。
弹性阶段的力学性能有：
①比例极限。
应力与应变保持成正比关系的应力最高限。
当应力小于或等于比例极限时，应力与应变满足胡克定律，即应力与应变成正比。
②弹性极限。
弹性阶段的应力最高限。
在弹性阶段内，载荷除去后，变形全部消失。
这一阶段内的变形称为弹性变形。
绝大多数工程材料的比例极限与弹性极限极为接近，因而可近似认为在全部弹性阶段内应力和应变均满足胡克定律。
③弹性模量。
弹性阶段内，法应力与线应变的比例常数（A）。
④剪切弹性模量。
弹性阶段内，剪应力与剪应变的比例常数（Z）。
