超快速IV测试技术

电池组件IV测试曲线的目的与评估组件IV测试仪是一种全智能化太阳能电池组件测量装置，它采用了新型太阳模拟灯作为光源，用微机控制和管理，提高了测量精度。

可以满足了生产线上对大功率太阳电池组件的快速测试要求。

测试系统的基本工作原理是：当闪光照到被测电池上时，用电子负载控制太阳电池中电流变化，测出电池的伏安特性曲线上的电压和电流，温度，光的辐射强度，测试数据送入微机进行处理并显示、打印出来。

本系统可测试太阳电池的伏安特性曲线，测试ISC、VOC、Pmax、Vmax、Imax等参数并具备折算到标准测试条件下的能力（符合GB/T6495.3要求）。

由于模拟灯光源在工作现场，受到工作时间的加长，灯管寿命的缩短，灯管温度的提高，供电电压的不稳等诸多因数的影响，光的质量会产生漂移，造成测量准确度的降低，这是同类产品无法解决的难题。

我公司采用多路测光处理技术，解决了上述问题，保证了光源的准确性，使光强的修正更加精确，同时具有光源监测报警功能，保证了系统的稳定及可靠性。

那么IV测试曲线的目的是什么呢? 莱下面由科斯新能源科技有限公司为你解答01IV曲线测试的目的测量串开路电压（Voc）和短路电流（Isc）以及极性。

最大功率点电压（Vmpp）、电流（Impp）和峰值功率（Pmax）的测量。

光伏组件/组串填充系数FF的测量。

识别光伏组件/阵列缺陷或遮光等问题。

积尘损失、温升损失，功率衰减、串并联适配损失计算等02IV曲线的基础概念Voc 开路电压Isc 短路电流Vmpp最大功率点电压Impp最大功率点电流Pmax峰值功率填充因子FF是太阳能电池品质的量度，定义为实际的最大输出功率除以理想目标的输出功率(IscVoc)，FF越大，太阳能电池的质量越高。

FF的典型值通常处于60~85%，并由太阳能电池的材料和器件结构决定。

03影响IV曲线的因素辐照度越大，短路电流越大，辐照度对于开路电压影响不大温度越高，开路电压越小，温度对短路电流影响不大温度一定的情况下，辐照度越高，组件输出功率越大04组件的IV曲线分析STC状态下的组件电参数请点击输入图IV曲线测试仪测试的数值转换到STC条件下的值和厂家出厂的datasheet值进行对比才有意义05IV曲线测试步骤请点击输入图片确保待测组串和逆变器断开被测试组串应该隔离并连接到I-V曲线测试设备。

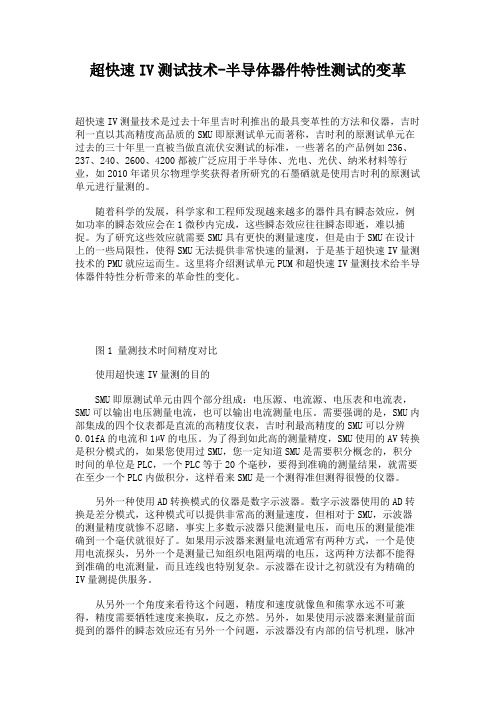

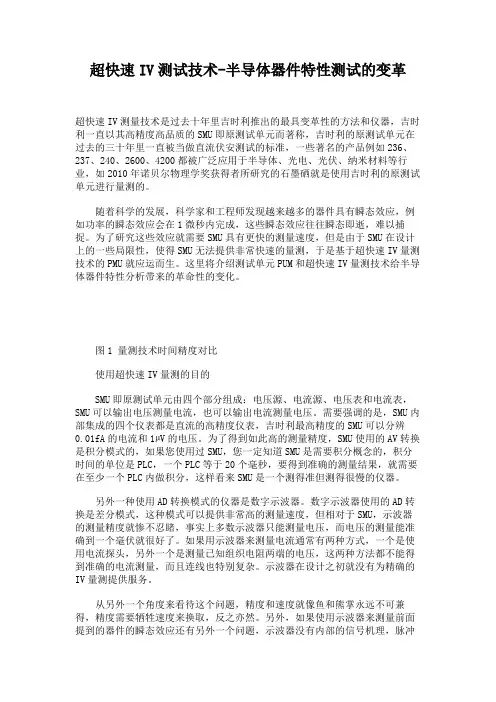

超快速IV测试技术-半导体器件特性测试的变革超快速IV测量技术是过去十年里吉时利推出的最具变革性的方法和仪器，吉时利一直以其高精度高品质的SMU即原测试单元而著称，吉时利的原测试单元在过去的三十年里一直被当做直流伏安测试的标准，一些著名的产品例如236、237、240、2600、4200都被广泛应用于半导体、光电、光伏、纳米材料等行业，如2010年诺贝尔物理学奖获得者所研究的石墨硒就是使用吉时利的原测试单元进行量测的。

随着科学的发展，科学家和工程师发现越来越多的器件具有瞬态效应，例如功率的瞬态效应会在1微秒内完成，这些瞬态效应往往瞬态即逝，难以捕捉。

为了研究这些效应就需要SMU具有更快的测量速度，但是由于SMU在设计上的一些局限性，使得SMU无法提供非常快速的量测，于是基于超快速IV量测技术的PMU就应运而生。

这里将介绍测试单元PUM和超快速IV量测技术给半导体器件特性分析带来的革命性的变化。

图1 量测技术时间精度对比使用超快速IV量测的目的SMU即原测试单元由四个部分组成：电压源、电流源、电压表和电流表，SMU可以输出电压测量电流，也可以输出电流测量电压。

需要强调的是，SMU内部集成的四个仪表都是直流的高精度仪表，吉时利最高精度的SMU可以分辨0.01fA的电流和1µV的电压。

为了得到如此高的测量精度，SMU使用的AV转换是积分模式的，如果您使用过SMU，您一定知道SMU是需要积分概念的，积分时间的单位是PLC，一个PLC等于20个毫秒，要得到准确的测量结果，就需要在至少一个PLC内做积分，这样看来SMU是一个测得准但测得很慢的仪器。

另外一种使用AD转换模式的仪器是数字示波器。

数字示波器使用的AD转换是差分模式，这种模式可以提供非常高的测量速度，但相对于SMU，示波器的测量精度就惨不忍睹，事实上多数示波器只能测量电压，而电压的测量能准确到一个毫伏就很好了。

如果用示波器来测量电流通常有两种方式，一个是使用电流探头，另外一个是测量已知组织电阻两端的电压，这两种方法都不能得到准确的电流测量，而且连线也特别复杂。

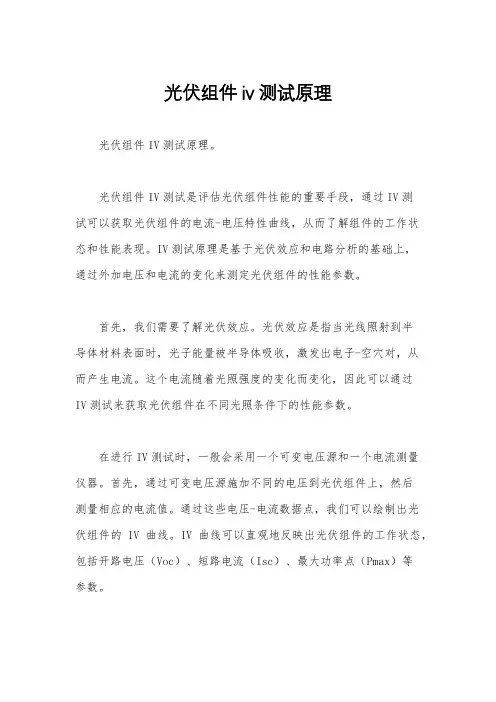

光伏组件iv测试原理一、前言随着光伏技术的不断发展，光伏组件的性能测试越来越受到重视。

其中，IV测试是评价光伏组件性能的重要指标之一，也是光伏组件生产和应用中必不可少的环节之一。

本文将详细介绍光伏组件IV测试原理。

二、IV测试概述IV测试是指对光伏组件进行电流-电压特性曲线（IV曲线）测试的过程。

在该过程中，通过对不同电压下产生的电流进行测量，得到一个由电流和电压构成的曲线图，即为IV曲线。

通过分析IV曲线可以得到许多关于光伏组件性能的重要信息，如开路电压（Voc）、短路电流（Isc）、最大功率点（MPP）等等。

三、IV测试仪器进行IV测试需要使用专门的仪器设备。

常见的有：1. IV测试仪：用于测量不同温度、辐照度条件下光伏组件在不同电压下产生的电流。

2. 交直流源：用于提供稳定可靠且精确控制输出值的直接或交流源。

3. 万用表或数字多用表：用于测量电压、电流等参数。

四、IV测试原理IV测试的原理是基于光伏效应和半导体PN结的特性。

当光照射到半导体PN结时，会产生电子和空穴对，并在PN结中形成电场。

当外加电压作用于PN结时，电场强度会发生变化，从而影响光伏组件的输出电流和电压。

IV测试的过程中，通过改变外部施加的电压来测量光伏组件在不同电压下产生的输出电流。

具体步骤如下：1. 在不同辐照度和温度条件下，施加不同的直流或交流源输出值，并记录光伏组件在每个输出值下产生的输出电流和电压。

2. 根据测量结果绘制出IV曲线，并通过分析曲线得到关键参数，如Voc、Isc、MPP等。

五、IV测试注意事项进行IV测试需要注意以下几点：1. 测试设备要求高精度、高稳定性和高可靠性。

2. 测试过程中需要控制光照强度和温度等环境因素对测试结果的影响。

3. 测试数据应该经过多次重复测量并取平均值以提高数据准确性。

4. 对测试结果进行分析时，需要考虑光伏组件的实际使用环境和条件。

六、总结IV测试是评价光伏组件性能的重要指标之一，也是光伏组件生产和应用中必不可少的环节之一。

iv测试仪原理特点
IV测试仪是一种用于测量太阳能电池（光伏电池）的电流-电压（IV）特性的仪器。

它的工作原理是通过应用一系列不同的电压值到太阳能电池上，同时测量相应的电流值，从而确定太阳能电池的IV特性曲线。

IV测试仪有以下几个特点：
1. 高精度测量：IV测试仪使用先进的电子测量技术，能够提供高精度的电流和电压测量结果。

这对于评估太阳能电池的性能和研究其工作特性至关重要。

2. 宽范围测试：IV测试仪可以在一定的电流和电压范围内进行测试，能够适应不同类型和规格的太阳能电池。

这为研究人员提供了更大的灵活性和选择性。

3. 快速测试：IV测试仪具有快速测试的特点，能在短时间内完成IV特性曲线的测量。

这对于生产线上的大规模测试和工艺控制非常重要。

4. 自动化控制：IV测试仪具备自动化控制的功能，能够自动调节电压值、测量电流和记录数据。

这大大提高了测试的效率和准确性，并减少了操作人员的工作负担。

5. 数据分析功能：IV测试仪还提供数据分析功能，能够对测量结果进行处理和分析。

这方便了研究人员对太阳能电池的性能进行深入研究和比较。

综上所述，IV测试仪是一种有效的工具，用于评估太阳能电
池的性能和研究其工作特性。

它具有高精度测量、宽范围测试、快速测试、自动化控制和数据分析等特点，可以满足不同需求的研究和生产需求。

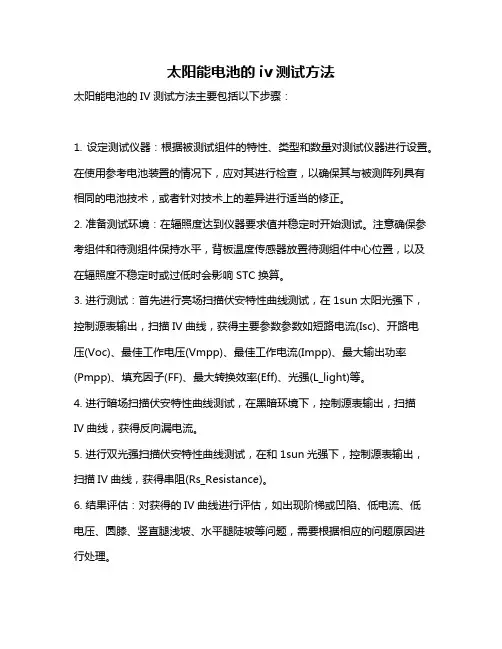

太阳能电池的iv测试方法
太阳能电池的IV测试方法主要包括以下步骤：
1. 设定测试仪器：根据被测试组件的特性、类型和数量对测试仪器进行设置。

在使用参考电池装置的情况下，应对其进行检查，以确保其与被测阵列具有相同的电池技术，或者针对技术上的差异进行适当的修正。

2. 准备测试环境：在辐照度达到仪器要求值并稳定时开始测试。

注意确保参考组件和待测组件保持水平，背板温度传感器放置待测组件中心位置，以及在辐照度不稳定时或过低时会影响STC换算。

3. 进行测试：首先进行亮场扫描伏安特性曲线测试，在1sun太阳光强下，控制源表输出，扫描IV曲线，获得主要参数参数如短路电流(Isc)、开路电
压(Voc)、最佳工作电压(Vmpp)、最佳工作电流(Impp)、最大输出功率(Pmpp)、填充因子(FF)、最大转换效率(Eff)、光强(L_light)等。

4. 进行暗场扫描伏安特性曲线测试，在黑暗环境下，控制源表输出，扫描
IV曲线，获得反向漏电流。

5. 进行双光强扫描伏安特性曲线测试，在和1sun光强下，控制源表输出，扫描IV曲线，获得串阻(Rs_Resistance)。

6. 结果评估：对获得的IV曲线进行评估，如出现阶梯或凹陷、低电流、低
电压、圆膝、竖直腿浅坡、水平腿陡坡等问题，需要根据相应的问题原因进行处理。

请注意，太阳能电池的IV测试是一个复杂的过程，需要专业的知识和技能。

在进行测试时，应遵循相关的安全操作规程，确保人员和设备的安全。

同时，为保证测试结果的准确性和可靠性，应定期对测试设备进行校准和维护。

iv曲线量测仪使用注意事项引言：IV曲线量测仪是一种常用的测试仪器，用于测量太阳能电池板的电流-电压（IV）特性曲线。

正确使用IV曲线量测仪对于确保测试结果的准确性和可靠性至关重要。

本文将介绍IV曲线量测仪的使用注意事项，以帮助读者正确操作该仪器。

正文：一、仪器准备1.1 选择合适的IV曲线量测仪在使用IV曲线量测仪之前，首先要确保选择适合的仪器。

不同的太阳能电池板可能需要不同类型的仪器进行测试。

因此，在购买或使用仪器之前，要了解电池板的规格和要求，并选择与之匹配的仪器。

1.2 仪器校准在进行实际测试之前，必须确保IV曲线量测仪已经进行了校准。

校准可以保证仪器的准确性和精确度。

校准通常由专业技术人员进行，可以定期进行以确保仪器的可靠性。

1.3 检查仪器连接在使用IV曲线量测仪之前，要检查所有连接是否牢固。

确保电源线、电流电压探头和测试电缆等连接正确，并且没有松动或损坏的情况。

不正确的连接可能导致测试结果不准确。

二、样品准备2.1 清洁样品表面在进行测试之前，要确保样品表面干净。

使用干净的棉布或纸巾擦拭样品表面，去除灰尘、油污等杂质。

干净的样品表面可以确保测试结果的准确性。

2.2 样品温度控制在进行测试之前，要确保样品的温度处于稳定状态。

温度的变化可能会影响测试结果。

因此，要在测试之前等待足够的时间，使样品的温度稳定在所需的范围内。

2.3 样品光照条件在进行测试时，要确保样品处于适当的光照条件下。

光照强度的变化可能会导致测试结果的不准确。

因此，在测试之前，要确保光照条件稳定，并根据需要进行调整。

三、测试操作3.1 设置测试参数在进行测试之前，要根据需要设置测试参数。

这些参数包括电流范围、电压范围、采样间隔等。

根据样品的特性和测试要求，选择合适的参数设置。

3.2 开始测试设置好测试参数后，可以开始进行测试。

按下开始按钮，仪器将自动进行测试，并记录IV曲线数据。

在测试过程中，要确保样品保持稳定，并避免任何干扰。

光伏iv曲线测试仪原理全文共四篇示例，供读者参考第一篇示例：光伏IV曲线测试仪是一种用于测试光伏组件性能的重要设备，它能够测量太阳能电池的IV曲线，即开路电压（Voc）、短路电流（Isc）、最大功率点电压（Vm）、最大功率点电流（Im）等参数，从而评估其性能和质量。

光伏IV曲线测试仪的原理和工作方式是什么呢？下面就让我们一起来了解一下。

光伏IV曲线测试仪的原理主要基于太阳能电池的光电特性和电气特性。

当太阳光照射到太阳能电池表面时，光子会激发半导体中的自由载流子，产生光生电子和空穴，从而形成光伏效应。

这些光生载流子在半导体中运动并被电场分离，最终产生电流。

光伏IV曲线测试仪通过施加外加电压，测量电流和电压之间的关系，从而得到太阳能电池的IV曲线。

光伏IV曲线测试仪通常由光源系统、电源系统、测量系统和数据处理系统组成。

光源系统用于模拟太阳能光照，通常采用氙灯或LED 作为光源。

电源系统提供测试太阳能电池的电压和电流，可以通过调节电流和电压的大小来测量太阳能电池在不同工作点的性能。

测量系统用于采集并记录太阳能电池在不同工作点的电流和电压数据，通过这些数据可以绘制出IV曲线。

数据处理系统用于对采集到的数据进行处理和分析，从而得到太阳能电池的性能参数。

在进行光伏IV曲线测试时，首先需要将待测试的太阳能电池接入到测试仪中，并设置测试参数，如光照强度、温度等。

然后通过测试仪施加一系列不同的电压，测量对应的电流值，得到IV曲线的数据点。

根据这些数据点可以计算出太阳能电池的性能参数，如Voc、Isc、Vm、Im等，进而评估太阳能电池的性能和质量。

光伏IV曲线测试仪的应用范围非常广泛，不仅可以用于评估太阳能电池的性能和质量，还可以用于研究太阳能电池的特性、寿命等。

通过对不同类型和规格的太阳能电池进行IV曲线测试，可以帮助用户选择和优化太阳能电池组件，提高太阳能发电系统的效率和可靠性。

光伏IV曲线测试仪是一种重要的测试设备，它可以帮助用户了解太阳能电池的性能和质量，为太阳能发电系统的设计、优化和运行提供参考依据。

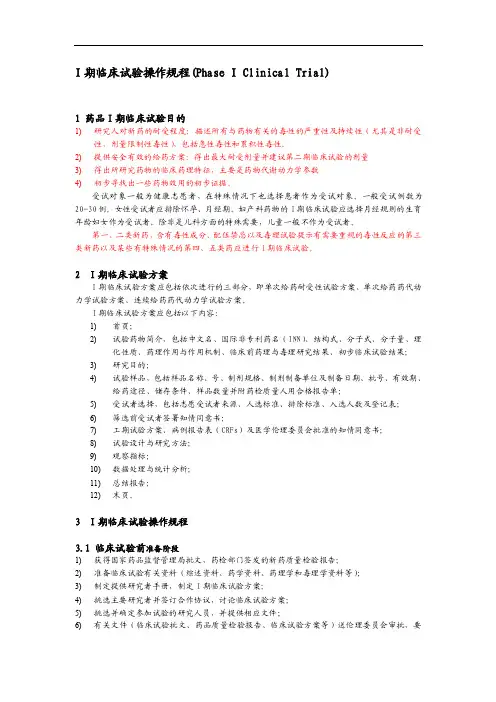

I期临床试验操作规程(Phase I Clinical Trial)1 药品I期临床试验目的1)研究人对新药的耐受程度：描述所有与药物有关的毒性的严重性及持续性（尤其是非耐受性，剂量限制性毒性），包括急性毒性和累积性毒性。

2)提供安全有效的给药方案：得出最大耐受剂量并建议第二期临床试验的剂量3)得出所研究药物的临床药理特征，主要是药物代谢动力学参数4)初步寻找出一些药物效用的初步证据。

受试对象一般为健康志愿者，在特殊情况下也选择患者作为受试对象。

一般受试例数为20-30例。

女性受试者应排除怀孕、月经期。

妇产科药物的I期临床试验应选择月经规则的生育年龄妇女作为受试者。

除非是儿科方面的特殊需要，儿童一般不作为受试者。

第一、二类新药，含有毒性成分、配伍禁忌以及毒理试验提示有需要重视的毒性反应的第三类新药以及某些有特殊情况的第四、五类药应进行I期临床试验。

2 I期临床试验方案I期临床试验方案应包括依次进行的三部分，即单次给药耐受性试验方案、单次给药药代动力学试验方案、连续给药药代动力学试验方案。

I期临床试验方案应包括以下内容：1)首页；2)试验药物简介，包括中文名、国际非专利药名（INN）、结构式、分子式、分子量、理化性质、药理作用与作用机制、临床前药理与毒理研究结果、初步临床试验结果；3)研究目的；4)试验样品，包括样品名称、号、制剂规格、制剂制备单位及制备日期、批号、有效期、给药途径、储存条件、样品数量并附药检质量人用合格报告单；5)受试者选择，包括志愿受试者来源、人选标准、排除标准、入选人数及登记表；6)筛选前受试者签署知情同意书；7)工期试验方案、病例报告表（CRFs）及医学伦理委员会批准的知情同意书；8)试验设计与研究方法；9)观察指标；10)数据处理与统计分析；11)总结报告；12)末页。

3 I期临床试验操作规程3.1 临床试验前准备阶段1)获得国家药品监督管理局批文，药检部门签发的新药质量检验报告；2)准备临床试验有关资料（综述资料、药学资料、药理学和毒理学资料等）；3)制定提供研究者手册，制定I期临床试验方案；4)挑选主要研究者并签订合作协议，讨论临床试验方案；5)挑选并确定参加试验的研究人员，并提供相应文件；6)有关文件（临床试验批文、药品质量检验报告、临床试验方案等）送伦理委员会审批，要有书面批准书；7)筛选正常志愿者，对初筛合格者进行体格检查及其他有关检查（包括实验室检查人），8)经上述检查合格的正常志愿者签署知情同意书。

iv曲线测试原理IV曲线测试原理。

IV曲线测试是一种常用的电子元器件测试方法，通过对电子元器件的电压-电流特性进行测试，可以有效地评估元器件的性能和稳定性。

IV曲线测试原理是基于欧姆定律和基尔霍夫定律，通过在不同电压下测量元器件的电流，绘制出电压-电流特性曲线，从而分析元器件的工作状态和特性参数。

本文将介绍IV曲线测试的原理及其在电子元器件测试中的应用。

IV曲线测试原理。

IV曲线测试是通过在不同电压下对电子元器件进行电流测量，从而得到元器件的电压-电流特性曲线。

在测试过程中，通常会采用恒压或恒流源，通过改变电压或电流的大小，测量元器件的电流或电压响应，从而得到IV曲线。

在测试中，需要注意选择合适的测试仪器和测量方法，以保证测试结果的准确性和可靠性。

IV曲线测试的原理基于欧姆定律和基尔霍夫定律。

欧姆定律指出，电流与电压成正比，而基尔霍夫定律则描述了电路中电流和电压的分布规律。

通过这两条定律，可以推导出电子元器件的电压-电流特性曲线，从而分析元器件的工作状态和特性参数。

IV曲线测试在电子元器件测试中的应用。

IV曲线测试是评估电子元器件性能和稳定性的重要手段。

通过对元器件的电压-电流特性进行测试，可以得到元器件的工作状态、响应速度、稳定性等重要参数。

IV曲线测试广泛应用于半导体器件、光电器件、电池、电源等领域。

在半导体器件测试中，IV曲线测试可以评估器件的导通特性、截止特性、饱和特性等重要参数，为器件的选型和应用提供参考。

在光电器件测试中，IV曲线测试可以评估器件的光电转换效率、响应速度等性能指标。

在电池和电源测试中，IV曲线测试可以评估电池的放电特性、充电特性，电源的稳定性和效率等参数。

总结。

IV曲线测试是一种常用的电子元器件测试方法，通过对元器件的电压-电流特性进行测试，可以得到元器件的工作状态和特性参数。

IV曲线测试的原理基于欧姆定律和基尔霍夫定律，通过测量元器件在不同电压下的电流响应，绘制出电压-电流特性曲线。
