STEP7-MicroWIN SMART用以太网电缆下载程序

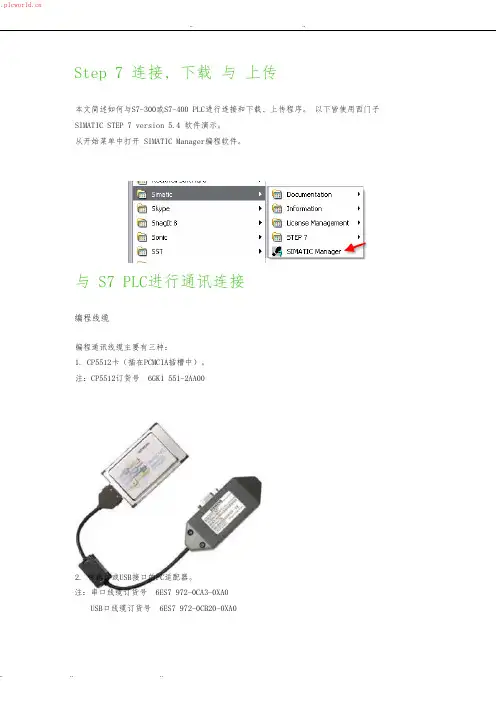

Step 7 连接, 下载与上传本文简述如何与S7-300或S7-400 PLC进行连接和下载、上传程序。

以下皆使用西门子SIMATIC STEP 7 version 5.4 软件演示。

从开始菜单中打开 SIMATIC Manager编程软件。

与 S7 PLC进行通讯连接编程线缆编程通讯线缆主要有三种：1. CP5512卡（插在PCMCIA插槽中）。

注：CP5512订货号 6GK1 551-2AA002. 带串口或USB接口的PC适配器。

注：串口线缆订货号 6ES7 972-0CA3-0XA0USB口线缆订货号 6ES7 972-0CB20-0XA03. 网线CP5512卡和PC适配器可以与PLC的MPI接口或PROFIBUS接口通讯（PROFIBUS接口在PLC上标记为DP）。

要注意的是PC适配器从PLC的通讯口上获得电源，而CP5512卡从电脑获得电源。

以太网(TCP/IP)通讯使用一根标准网线连接电脑和PLC的网口（PLC网络中已经安装了CP343/443模块或网络交换机）。

检查通讯将编程线缆插好后，可通过点击“访问节点”图标检查通讯情况。

如果通讯成功，将会弹出如下窗口。

此时可将节点窗口关闭并准备下载和上传操作。

如果通讯失败会弹出以下窗口：这说明通讯线缆未连接到编程口，或设置错误。

设置PG/PC 接口为启动与PLC的通讯，需要配置PC/PG接口的编程线缆和通讯协议。

打开菜单选项 > 设置PG/PC接口将会弹出以下窗口显示所有不同的接口(即通讯驱动)。

每种线缆都有其各自的驱动。

对于以太网连接则应选择您电脑的网卡TCP/IP协议，而不是无线网卡。

为了快速得到合适的设置，可以使用接口的自动功能。

电脑会自动搜寻并启用匹配的设置。

选择PC Adapter后点击属性按钮，确定该站的地址是网络中的唯一地址，不能与网络中现有的PLC和从站设备地址冲突。

检查本地连接选项卡，确保连接到端口的线缆与设置相匹配。

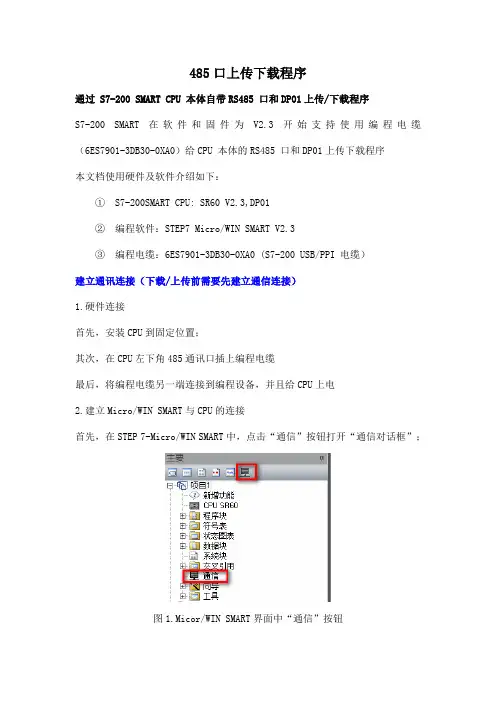

485口上传下载程序通过 S7-200 SMART CPU 本体自带RS485 口和DP01上传/下载程序S7-200 SMART 在软件和固件为V2.3 开始支持使用编程电缆（6ES7901-3DB30-0XA0）给CPU 本体的RS485 口和DP01上传下载程序本文档使用硬件及软件介绍如下：①S7-200SMART CPU: SR60 V2.3,DP01②编程软件：STEP7 Micro/WIN SMART V2.3③编程电缆：6ES7901-3DB30-0XA0 (S7-200 USB/PPI 电缆）建立通讯连接（下载/上传前需要先建立通信连接）1.硬件连接首先，安装CPU到固定位置；其次，在CPU左下角485通讯口插上编程电缆最后，将编程电缆另一端连接到编程设备，并且给CPU上电2.建立Micro/WIN SMART与CPU的连接首先，在STEP 7-Micro/WIN SMART中，点击“通信”按钮打开“通信对话框”；图1.Micor/WIN SMART界面中“通信”按钮图2.通信对话框然后，进行如下操作：a.单击“网络接口卡”下拉列表选择PC/PPI cable.PPI.1；b.单击“查找CPU”来刷新网络中存在的CPU；c.在“找到的CPU”列表里选择需要进行下载的CPU之后，单击“确定”按钮，建立连接。

注意：站地址和波特率不需要进行设置，编程电缆会搜索所有波特率，最终把实际的站地址和波特率显示出来。

上传程序在Micro/WIN SMART 中点击“上传”按钮，如图3所示：图3.Micro/WIN SMART 界面中“上传”按钮位置打开“上传对话框”(图4），选择需要上传的块，单击“上传”按钮进行上传。

图4.上传对话框图5.上传成功对话框上传成功后，上传对话框会弹出显示“上传已成功完成”，点击“关闭”按钮关闭对话框，完成上传。

下载程序在Micro/WIN SMART 中点击“下载”按钮，如图6所示：图6.Micro/WIN SMART 界面中“下载”按钮位置打开下载对话框(图7），选择需要下载的块，单击“下载”按钮进行下载。

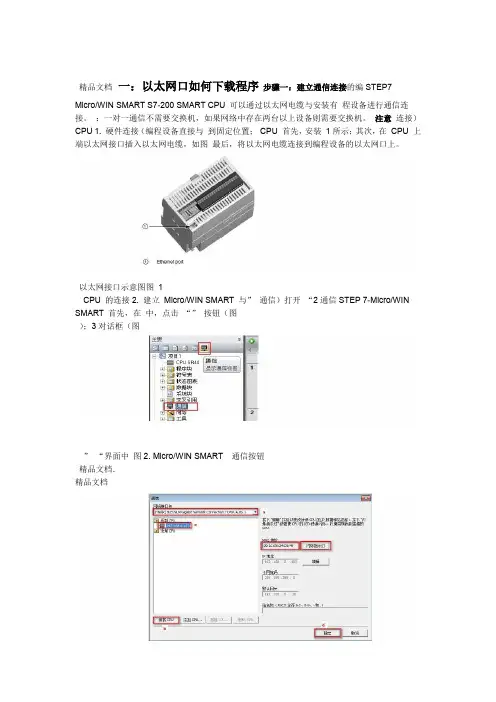

精品文档一：以太网口如何下载程序步骤一：建立通信连接的编STEP7Micro/WIN SMART S7-200 SMART CPU 可以通过以太网电缆与安装有程设备进行通信连接。

：一对一通信不需要交换机，如果网络中存在两台以上设备则需要交换机。

注意连接）CPU 1. 硬件连接（编程设备直接与到固定位置；CPU 首先，安装1所示；其次，在CPU 上端以太网接口插入以太网电缆，如图最后，将以太网电缆连接到编程设备的以太网口上。

以太网接口示意图图1CPU 的连接2. 建立Micro/WIN SMART 与”通信）打开“2通信STEP 7-Micro/WIN SMART 首先，在中，点击“”按钮（图）；3对话框（图”“界面中图2. Micro/WIN SMART 通信按钮精品文档．精品文档通信对话框3. 图然后，进行如下操作：。

“网络接口卡”“网络接口卡”下拉列表选择编程设备的 a. 单击；来刷新网络中存在的CPU 双击“查找CPU” b.。

CPUCPU 的IP 地址选择已连接的 c. 在设备列表中跟据同按钮，建立连接。

（“OK”CPU 的IP 地址之后，单击 d. 选择需要进行下载的）Micro/WIN SMART 进行通信时只能选择一个CPU 与对话框中左侧的设备列表通信”注意：如果网络中存在不只一台设备，用户可以在“STOP RUN ，CPU 本体上的中选中某台设备然后点击“Flash Lights”按钮轮流点亮MAC CPU，来确定网络中的也可以通过“MAC地址”CPU和ERROR 灯来辨识该。

指示灯的上方。

本体上“LINK”地址在CPU地址步骤二：为编程设备分配IP和编CPU ）连接网络，则如果编程设备使用内置适配器卡（on-board adapter card和子网掩码必须一ID 地址网络的IP 程设备的内置适配器卡（on-board adapter card）（粗体部分），默认192.168.2.77为IP 地址的前三个八位字节，例如：致。

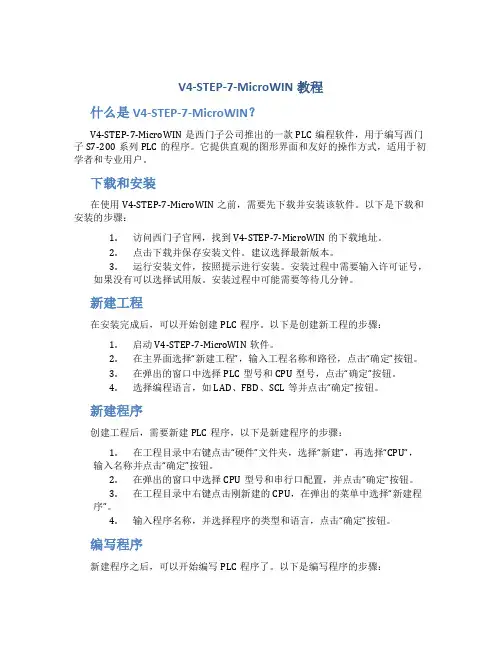

V4-STEP-7-MicroWIN教程什么是V4-STEP-7-MicroWIN？V4-STEP-7-MicroWIN是西门子公司推出的一款PLC编程软件，用于编写西门子S7-200系列PLC的程序。

它提供直观的图形界面和友好的操作方式，适用于初学者和专业用户。

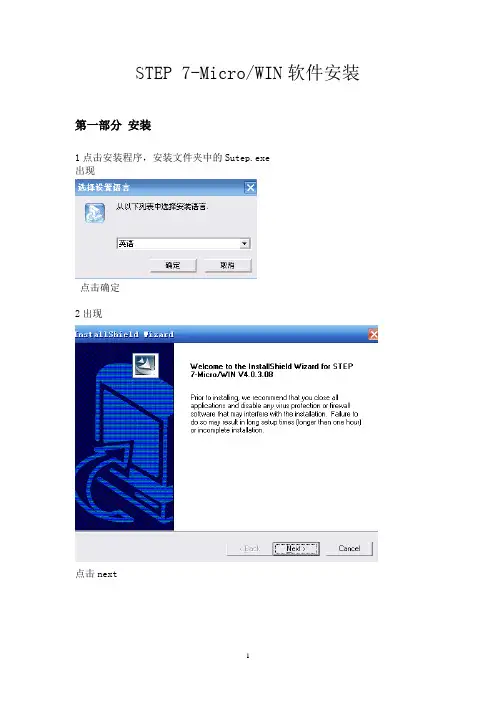

下载和安装在使用V4-STEP-7-MicroWIN之前，需要先下载并安装该软件。

以下是下载和安装的步骤：1.访问西门子官网，找到V4-STEP-7-MicroWIN的下载地址。

2.点击下载并保存安装文件。

建议选择最新版本。

3.运行安装文件，按照提示进行安装。

安装过程中需要输入许可证号，如果没有可以选择试用版。

安装过程中可能需要等待几分钟。

新建工程在安装完成后，可以开始创建PLC程序。

以下是创建新工程的步骤：1.启动V4-STEP-7-MicroWIN软件。

2.在主界面选择“新建工程”，输入工程名称和路径，点击“确定”按钮。

3.在弹出的窗口中选择PLC型号和CPU型号，点击“确定”按钮。

4.选择编程语言，如LAD、FBD、SCL等并点击“确定”按钮。

新建程序创建工程后，需要新建PLC程序，以下是新建程序的步骤：1.在工程目录中右键点击“硬件”文件夹，选择“新建”，再选择“CPU”，输入名称并点击“确定”按钮。

2.在弹出的窗口中选择CPU型号和串行口配置，并点击“确定”按钮。

3.在工程目录中右键点击刚新建的CPU，在弹出的菜单中选择“新建程序”。

4.输入程序名称，并选择程序的类型和语言，点击“确定”按钮。

编写程序新建程序之后，可以开始编写PLC程序了。

以下是编写程序的步骤：1.打开新建的程序，在主界面中选择相应的语言和工具栏。

2.根据具体的程序需求和功能，编写相应的算法和代码。

可以借助软件提供的模板和样例。

3.保存代码后，进行程序的编译和下载。

编译和下载程序在编写和修改程序之后，需要对程序进行编译和下载。

以下是编译和下载程序的步骤：1.在主界面中选择编译选项，并等待编译完成。

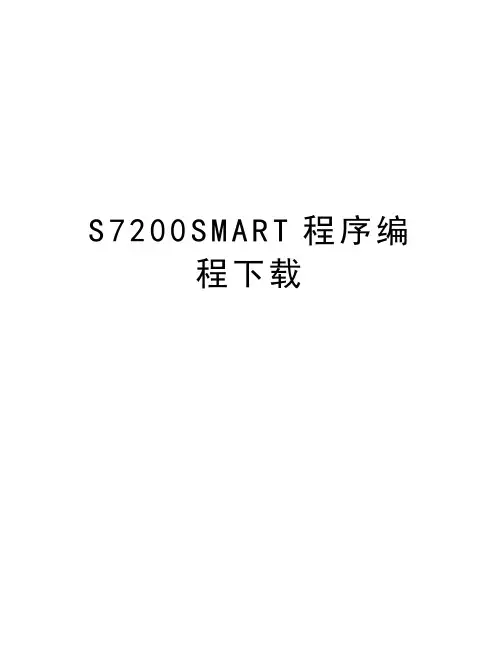

S7200S M A R T程序编程下载一：以太网口如何下载程序步骤一：建立通信连接S7-200 SMART CPU 可以通过以太网电缆与安装有STEP7 Micro/WIN SMART 的编程设备进行通信连接。

注意：一对一通信不需要交换机，如果网络中存在两台以上设备则需要交换机。

1.硬件连接（编程设备直接与 CPU 连接）首先，安装 CPU 到固定位置；其次，在 CPU 上端以太网接口插入以太网电缆，如图1所示；最后，将以太网电缆连接到编程设备的以太网口上。

图 1 以太网接口示意图2.建立 Micro/WIN SMART 与 CPU 的连接3.首先，在 STEP 7-Micro/WIN SMART 中，点击“通信” 按钮（图 2）打开“通信” 对话框（图 3）；4.5.图 2. Micro/WIN SMART 界面中“通信” 按钮6.7.8.图 3. 通信对话框9.10.然后，进行如下操作：a. 单击“网络接口卡” 下拉列表选择编程设备的“网络接口卡”。

b. 双击“查找CPU” 来刷新网络中存在的 CPU ；c. 在设备列表中跟据 CPU 的 IP 地址选择已连接的 CPU。

d. 选择需要进行下载的 CPU 的 IP 地址之后，单击“OK” 按钮，建立连接。

（同时只能选择一个 CPU 与Micro/WIN SMART 进行通信）注意：如果网络中存在不只一台设备，用户可以在“通信” 对话框中左侧的设备列表中选中某台设备然后点击“Flash Lights” 按钮轮流点亮 CPU 本体上的 RUN ，STOP 和 ERROR 灯来辨识该 CPU。

也可以通过“MAC地址” 来确定网络中的 CPU， MAC 地址在 CPU 本体上“LINK” 指示灯的上方。

步骤二：为编程设备分配 IP 地址如果编程设备使用内置适配器卡（on-board adapter card）连接网络，则 CPU 和编程设备的内置适配器卡（on-board adapter card）的 IP 地址网络 ID 和子网掩码必须一致。

秒懂STEP 7-MicroWIN SMART V2.3软件的安装及使用
STEP7-MicroWIN SMART软件的安装及使用
经常有学员问我STEP 7-MicroWIN SMART软件安装包如何获取及安装，特地建立了这个文档，希望对初学者有所帮助。

1.软件安装包如何获取
截止到2017年九月止，STEP 7-MicroWIN SMART已更新至V2.3版本，个人认为V2.0是最经典的版本，V2.1就是个过渡版本，发布出来就有许多小问题，半年不到就出了V2.2版本，虽然完善了不少，但是也还不如V2.0好用。

V2.3增加了几款CPU，软件兼容性也好很多，要使用最新版功能还是要使用最新的软件及固件。

2.如何安装
SMART软件安装相对较简单，几乎兼容所有系统，只是在安装过程中将杀毒软件退出，以防阻止必要的启动项导致安装失败或者通信问题。

3．软件使用
3.1：带状菜单。

（可右击-最小化功能区，将菜单栏隐藏）
文件：重点掌握导出功能，可以导出一个POU文件供仿真软件用。

编辑：主要是在编程程序时插入和删除行，列，程序段及元素。

常用功能及快捷键：
插入行-Ctrl+I
插入程序段-F3
删除程序段-shift+F3
向下插入分支-Ctrl+↓
插入水平线-Ctrl+→也可用于插入列。

该功能也可将元素向右推一格，用Insert键还可切换。

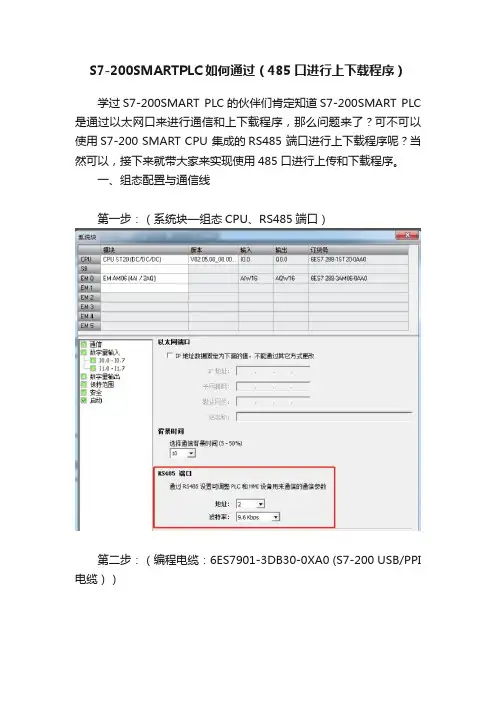

S7-200SMARTPLC如何通过（485口进行上下载程序）
学过S7-200SMART PLC的伙伴们肯定知道S7-200SMART PLC 是通过以太网口来进行通信和上下载程序，那么问题来了？可不可以使用S7-200 SMART CPU 集成的RS485 端口进行上下载程序呢？当然可以，接下来就带大家来实现使用485口进行上传和下载程序。

一、组态配置与通信线
第一步：（系统块—组态CPU、RS485端口）
第二步：（编程电缆：6ES7901-3DB30-0XA0 (S7-200 USB/PPI 电缆））
第三步：（通信接口选择PC/PPI cable.PPI.1）
第四步：（搜索中）
温馨提醒：站地址和波特率不需要进行设置，编程电缆会搜索所有波特率，最终把实际的站地址和波特率显示出来。

第五步：（搜索完成，查找到CPU）
第六步：（已成功连接）
二、上传程序
第一步：（点击上传）
第二步：（上传成功，检查程序）
三、下载程序
第一步：（点击下载当前程序）
第二步：（下载完成）
来源：技成徐陈爽。

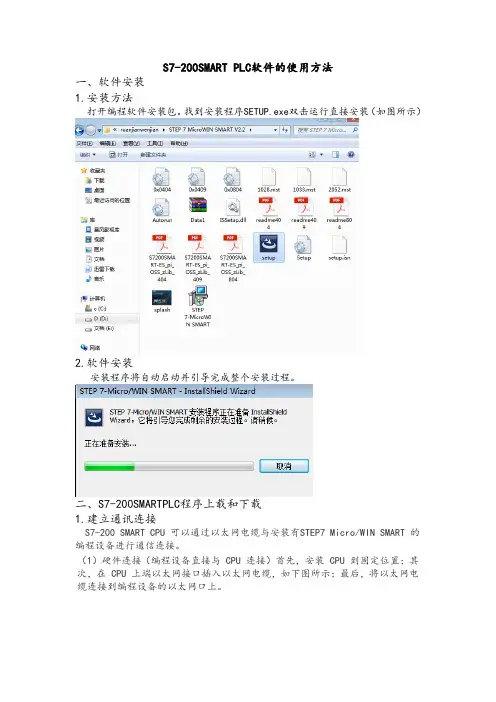

S7-200SMART PLC软件的使用方法一、软件安装1.安装方法打开编程软件安装包。

找到安装程序SETUP.exe双击运行直接安装（如图所示）2.软件安装安装程序将自动启动并引导完成整个安装过程。

二、S7-200SMARTPLC程序上载和下载1.建立通讯连接S7-200 SMART CPU 可以通过以太网电缆与安装有STEP7 Micro/WIN SMART 的编程设备进行通信连接。

（1）硬件连接（编程设备直接与 CPU 连接）首先，安装 CPU 到固定位置；其次，在 CPU 上端以太网接口插入以太网电缆，如下图所示；最后，将以太网电缆连接到编程设备的以太网口上。

（2）建立 Micro/WIN SMART 与 CPU 的连接首先，在 STEP 7-Micro/WIN SMART 中，点击“通信”按钮（见下图）打开“通信”对话框（见下图图）；然后，进行如下操作：a. 单击“网络接口卡”下拉列表选择编程设备的“网络接口卡”。

b. 双击“更新可用设备”来刷新网络中存在的 CPU ；c. 在设备列表中根据 CPU 的 IP 地址选择已连接的 CPU。

d. 选择需要进行下载的 CPU 的 IP 地址之后，单击“OK”按钮，建立连接。

（同时只能选择一个 CPU 与Micro/WIN SMART 进行通信）2.为编程设备分配 IP 地址如果编程设备使用内置适配器卡（on-board adapter card）连接网络，则 CPU 和编程设备的内置适配器卡（on-board adapter card）的 IP 地址网络 ID 和子网掩码必须一致。

（网络 ID 为 IP 地址的前三个八位字节，例如：192.168.2.77（粗体部分），默认的子网掩码通常为 255.255.255.0）具体操作步骤如下（基于Windows XP SP3 操作系统）：（1）打开“本地连接状态”对话框，如图下图所示；方式一：单击“开始”按钮->单击“控制面板” ->双击打开“网络连接” ->双击“本地连接”方式二：在任务栏右下角单击“本地连接”图标（2）单击“属性”按钮，打开“本地连接属性”对话框，如下图所示；（3）在“此连接使用下列项目”区域中，滑动右侧滚动条，找到“ Internet 协议（TCP/IP）”并选中该项，单击“属性”按钮，打开“Internet 协议（TCP/IP）属性”对话框，如下图所示；选中“使用下面的 IP 地址”前面的单选按钮然后进行如下操作：a.输入编程设备的 IP 地址（必须与 CPU 在同一个网段）；b.输入编程设备的“子网掩码”（必须与 CPU 一致）；c.输入默认网关（必须是编程设备所在网段中的 IP 地址）；d.单击“确定”按钮，完成设置。

步骤一：建立通信连接
S7-200 SMART CPU 可以通过以太网电缆与安装有STEP7 Micro/WIN SMART 的编程设备进行通信连接。

注意：一对一通信不需要交换机，如果网络中存在两台以上设备则需要交换机。

1、硬件连接（编程设备直接与 CPU 连接）首先，安装 CPU 到固定位置；其次，在 CPU 上端以太网接口插入以太网电缆，如图1所示；最后，将以太网电缆连接到编程设备的以太网口上。

2、建立 Micro/WIN SMART 与 CPU 的连接首先，在 STEP 7-Micro/WIN SMART 中，点击“通信”按钮（图 2）打开“通信”对话框（图 3）；
然后，进行如下操作：
a. 单击“网络接口卡”下拉列表选择编程设备的“网络接口卡”。

b. 双击“更新可用设备”来刷新网络中存在的 CPU ；
c. 在设备列表中跟据 CPU 的 IP 地址选择已连接的 CPU。

d. 选择需要进行下载的 CPU 的 IP 地址之后，单击“OK”按钮，建立连接。

（同时只能选择一个 CPU 与Micro/WIN SMART 进行通信）
注意：如果网络中存在不只一台设备，用户可以在“通信”对话框中左侧的设备列表中选中某台设备然后点击“Flash Lights”按钮轮流点亮 CPU 本体上的 RUN ，STOP 和 ERROR 灯来辨识该 CPU。

也可以通过“MAC地址”来确定网络中的 CPU， MAC 地址在 CPU 本体上“LINK”指示灯的上方。

栏右下角单击“本地连接”图标。

西门子触摸屏TP\KTP（精智\精简系列面板）以太网及 PN/IE 方式上下载4.1 下载要求1. 以太网电缆交叉线：对电缆的具体要求最好采用T568B的交叉线序标准，即：一端采用T568A 标准:（白绿,绿,白橙,蓝,白蓝,橙,白棕,棕）。

另外一端采用T568B标准：（白橙,橙,白绿,蓝,白蓝,绿,白棕,棕）。

也就是反线或者计算机直连线。

直通线：对于西门子的面板，其所带的以太网卡具有自适应功能，如果您的计算机也支持自适应功能，那么也可以采用直通线序标准进行下载，即：一端采用T568B标准：（白橙,橙,白绿,蓝,白蓝,绿,白棕,棕），另外一端也采用T568B 标准：（白橙,橙,白绿,蓝,白蓝,绿,白棕,棕）。

通过交换机或者HUB进行连接：使用以太网电缆和交换机或者HUB连接PC和面板，只要保证我们能从PC上Ping到面板，则物理连接正常.以上三种联接方式都能够实现下载，要确保物理连接正常，这是我们成功下载的基础。

2．计算机安装以太网卡（或者集成网卡）。

3．相关技术参数设定。

电缆连接方法：Ethernet 电缆的一端连接到计算机的以太网网卡的RJ45接口上，另外一端直接连接到面板下部Ethernet 接口上。

4.2 下载设置以太网：1. TP900 Comfort 设置：图 28TP900 上电后，进入 Widows CE 操作系统，将自动显示 Loader。

单击“ Control Panel ”按钮打开控制面板。

图29在“ Control Panel ”中双击“ Transfer ”打开 Transfer Setting 对话框。

图 30在“ Channel ”选项单中进行传送设置：•勾选“ Enable Transfer ”选项使能对操作面板的传送。

•勾选“ Remote Control ”选项使能自动切换传输模式功能。

（注意：调试结束后应当取消“ Remote Control ”，以防止不经意的项目传送导致面板中的运行系统被终止。

关于STEP7-MicroWINSMART下载程序常见问题！1.为何程序下载不成功？答：产生此问题的原因有很多，可按照如下步骤逐一检查：（1）检查硬件连接网络电缆是否连接好，在 CPU 本体左上角以太网接口处有“以太网状态”指示灯“LINK” ，此灯常亮表示以太网连接成功。

（2）检查编程设备的 IP 地址是否与 CPU 的 IP 地址在同一网段中编程设备必须与 CPU 在同一网段中。

S7-200 SMART CPU 预置的 IP 地址为：192.168.2.1。

（3）通信参数不匹配若下载系统块，注意用户项目系统块中的CPU 类型是否与实际CPU 类型相符合，若不符合则会报错。

2.为什么 S7-200 SMART上传程序后程序块丢失？答：如果程序上传的过程中没有报错，但是打开上传程序后，只看到主程序或者只显示部分程序如下图a，有可能是因为其他程序块未打开，可以点击图中b.的程序块文件夹，选择需要查看的程序块，双击打开即可。

图 1. 下载成功对话框注意：为了保证程序的完整有效，建议备份源程序，因为即使可以上传程序，也有程序上传不完整的的风险，如非特殊情况，不推荐使用上传的程序。

3.为什么编译程序时没有任何错误，但是下载时提示错误？答：有时候，用户编写的程序离线编译的时候提示没有任何错误，但是下载时会遇到如图12下载错误所示的报错信息，下载过程也会被终止。

图 2. 下载发生编译错误出现上述错误的原因是程序中使用了超出S7-200 SMART CPU 范围的资源，比如：S7-200 SMART CPU 只有1024个上升沿P或下降沿捕捉N指令资源，如果用户在程序中使用了超过1024个，就会遇到该错误提示。

查看CPU信息的方法请见，硬件诊断或诊断方法举例。

4、通过 S7-200 SMART CPU 本体自带RS485 口和DP01上传/下载程序？答：S7-200 SMART 在软件和固件为V2.3 开始支持使用编程电缆（6ES7901-3DB30-0XA0）给CPU 本体的RS485 口和DP01上传下载程序。

STEP 7 Micro/WIN 指令库下载网址大全EEPROM 数据写入指令库及其使用EEPROM（v1.0)指令库用于将连续 V 存储区中的数据（例如：VB200 至 VB205）写入 EEPROM，使其永久保持。

注意：此指令库/程序的作者和拥有者对于该软件的功能性和兼容性不负任何责任。

使用该软件的风险完全由用户自行承担。

由于它是免费的，所以不提供任何担保，错误纠正和热线支持，用户不必为此联系西门子技术支持与服务部门。

参考：CPU的数据保持功能参考：使用超级电容和电池卡进行数据保持－系统块数据保持设置要使用 EEPROM 指令库，须遵循下列步骤：1.取得 EEPROM 指令库文件，并添加到编程软件 STEP 7-Micro/WIN 中；2.按照要求编写用户程序调用 EEPROM 指令库。

添加 EEPROM 指令库EEPROM 指令库点击上面的链接下载 EEPROM 指令库到本地计算机硬盘，建议保存在 Micro/WIN 安装目录的 Lib 文件夹中。

以下是一个完整路径的例子：C:\Program Files\Siemens\STEP 7-Micro/WIN V4.0\Lib然后将指令库库手动添加到 Micro/WIN 软件中。

参见添加指令库。

成功添加指令库后，用户可以在STEP7 Micro/win的指令树中找到‘EEPROM（V1.0)'图 1. EEPROM 指令库EEPROM 指令库编程1、直接寻址方式存储图2.EEPROOM_Direct表1.EEPROM_Direct 参数2、间接寻址方式存储图3.EEPROM_Indirect表2.EEPROOM_Indirect参数注意：1.此库指令每个 CPU 循环周期向 EEPROM 备份一个字节数据，因此备份多个数据往往需要多个 CPU 循环周期，必须保证该时间段内使能端（EN ）持续为‘1’。

建议用户用 SM0.0 调用库指令。

PLC虚实仿真实训平台的研究与应用作者：陈新李子乐刘伟元张扬来源：《现代职业教育》2020年第32期[摘要] 针对PLC控制系统在实验和实训课程中与工程实际场景脱节、调试和控制不方便等问题，设计了PLC虚实仿真实训平台。

在对比目前PLC实验、实训平台的基础上，给出PLC虚实仿真实训平台的结构和组成、工作和设计原理，并通过电梯控制系统实例说明了PLC 虚实仿真实训平台的整个实训流程。

该实训系统能紧密结合工程实际应用案例，3D场景生动真实、丰富学生的工程实践经验。

[关键词] 虚实仿真;实训平台;PLC;3D场景[中图分类号] G642 [文献标志码] A [文章编号] 2096-0603（2020）32-0228-02在PLC教学、实验过程中，实践动手环节至关重要，针对不同工业应用场景，学生必须编写不同的程序并反复调试，最终学生才能真正掌握可编程控制器技术原理，所学的理论课程才能结合生产实际，满足工业现场的需要，因此PLC实验和实训教学环节在整个教学过程中具有非常重要的作用[1]。

针对各高校和职业院校对PLC教学实训平台的欠缺，本文设计了PLC虚实仿真实训平台系统。

PLC虚实仿真实训平台系统是一款结合实物PLC、实物控制对象和虚拟仿真控制对象为一体的PLC综合实训平台。

该实训平台是结合了虚拟技术、PLC硬件在环、PLC和电脑通信技术和计算机控制技术于一体的高科技实训设备。

实训系统设备的编程紧密结合工程实际应用案例，能有效训练使用者的工程素养;设备具有体积小、编程案例多、使用维护方便、低损耗、教学生动有趣等多种特点。

一、PLC实验、实训平台现状目前PLC可编程控制器的教学和实验教学平台的实现方法主要包括如下几种。

（一）可编程控制器实验箱实验箱将实验模块集中在一块板上，通过实验箱上的LED、按键、电机等验证PLC的相关指令和相关简单实验。

（二）PLC可编程控制器实训设备PLC可编程控制器实训设备可以看成可编程控制器实验箱的升级版本，实训设备配套的配件和元件更多，更加接近实际应用，能实现更多的指令和相对复杂的实验。

步骤一：建立通信连接
S7-200 SMART CPU 可以通过以太网电缆与安装有STEP7 Micro/WIN SMART 的编程设备进行通信连接。

注意：一对一通信不需要交换机，如果网络中存在两台以上设备则需要交换机。

1、硬件连接（编程设备直接与 CPU 连接）首先，安装 CPU 到固定位置；其次，在 CPU 上端以太网接口插入以太网电缆，如图1所示；最后，将以太网电缆连接到编程设备的以太网口上。

2、建立 Micro/WIN SMART 与 CPU 的连接首先，在 STEP 7-Micro/WIN SMART 中，点击“通信” 按钮（图 2）打开“通信” 对话框（图 3）；
然后，进行如下操作：
a. 单击“网络接口卡” 下拉列表选择编程设备的“网络接口卡”。

b. 双击“更新可用设备” 来刷新网络中存在的 CPU ；
c. 在设备列表中跟据 CPU 的 IP 地址选择已连接的 CPU。

d. 选择需要进行下载的 CPU 的 IP 地址之后，单击“OK” 按钮，建立连接。

（同时只能选择一个 CPU 与Micro/WIN SMART 进行通信）
注意：如果网络中存在不只一台设备，用户可以在“通信” 对话框中左侧的设备列表中选中某台设备然后点击“Flash Lights” 按钮轮流点亮 CPU 本体上的 RUN ，STOP 和 ERROR 灯来辨识该 CPU。

也可以通过“MAC地址” 来确定网络中的 CPU， MAC 地址在 CPU 本体上“LINK” 指示灯的上方。

栏右下角单击“本地连接” 图标。

485口上传下载程序通过 S7-200 SMART CPU 本体自带RS485 口和DP01上传/下载程序S7-200 SMART 在软件和固件为V2.3 开始支持使用编程电缆（6ES7901-3DB30-0XA0）给CPU 本体的RS485 口和DP01上传下载程序本文档使用硬件及软件介绍如下：①S7-200SMART CPU: SR60 V2.3,DP01②编程软件：STEP7 Micro/WIN SMART V2.3③编程电缆：6ES7901-3DB30-0XA0 (S7-200 USB/PPI 电缆）建立通讯连接（下载/上传前需要先建立通信连接）1.硬件连接首先，安装CPU到固定位置；其次，在CPU左下角485通讯口插上编程电缆最后，将编程电缆另一端连接到编程设备，并且给CPU上电2.建立Micro/WIN SMART与CPU的连接首先，在STEP 7-Micro/WIN SMART中，点击“通信”按钮打开“通信对话框”；图1.Micor/WIN SMART界面中“通信”按钮图2.通信对话框然后，进行如下操作：a.单击“网络接口卡”下拉列表选择PC/PPI cable.PPI.1；b.单击“查找CPU”来刷新网络中存在的CPU；c.在“找到的CPU”列表里选择需要进行下载的CPU之后，单击“确定”按钮，建立连接。

注意：站地址和波特率不需要进行设置，编程电缆会搜索所有波特率，最终把实际的站地址和波特率显示出来。

上传程序在Micro/WIN SMART 中点击“上传”按钮，如图3所示：图3.Micro/WIN SMART 界面中“上传”按钮位置打开“上传对话框”(图4），选择需要上传的块，单击“上传”按钮进行上传。

图4.上传对话框图5.上传成功对话框上传成功后，上传对话框会弹出显示“上传已成功完成”，点击“关闭”按钮关闭对话框，完成上传。

下载程序在Micro/WIN SMART 中点击“下载”按钮，如图6所示：图6.Micro/WIN SMART 界面中“下载”按钮位置打开下载对话框(图7），选择需要下载的块，单击“下载”按钮进行下载。

下载时以太网口搜索不到CPU怎么办为何程序下载时搜索不到CPU？产生此问题的原因有很多，比如安装了360安全卫士、金山卫士以及QQ管家等第三方杀毒软件；或者Windows 操作系统非完整版操作系统，例如安装了GHOST版本的操作系统，其他定制化的操作系统。

可按照如下步骤逐一检查：1.检查硬件连接网络电缆是否连接好，在 CPU 本体左上角以太网接口处有“以太网状态”指示灯“LINK”，此灯常亮表示以太网连接成功。

2.检查编程设备的 IP 地址是否与 CPU 的 IP 地址在同一网段中编程设备必须与 CPU 在同一网段中。

S7-200 SMART CPU 预置的 IP 地址为：192.168.2.1。

3.如果使用STEP 7 Micro/WIN SMART查找CPU无法找到或者可以找到CPU，但是点击“确定”时出现以下对话框，如图1，所示。

图1. 端口无法打开当编程软件弹出上述对话框时，我们需要在操作系统的控制面板中，打开“设置PG/PC 接口”，确保“MWSMART”应用程序访问点选择的是当前PC机使用的以太网卡，如图2.所示。

图2. 设置MWSMART 应用程序访问点4.ping指令确认电脑是否和CPU物理连接正常注意：电脑的IP地址需要和CPU的IP地址在同一网段如果ping结果显示类似如下图3.，表示物理连接没有问题。

图3.ping物理连接正常如果ping结果显示如下图4.，则要检查IP地址设置和网线，电脑网卡及CPU网络接口。

图4.ping物理连接不正常5.检查360安全卫士、金山卫士以及QQ管家等软件是否对操作系统的启动进程进行了优化设置，是否禁用了西门子软件所需的应用进程。

图5.中PNIOMGR进程不能被禁用，如果禁用将导致搜索不到S7-200 SMART CPU。

需要恢复启动该进程，并重启再次电脑测试。

图5.PNIOMGR进程被禁用另外，我们也可以手动启动该进程，然后在测试能否搜索到S7-200 SMART CPU ，如图6.所示。
