计算机网络实验报告：制作以太网交叉电缆

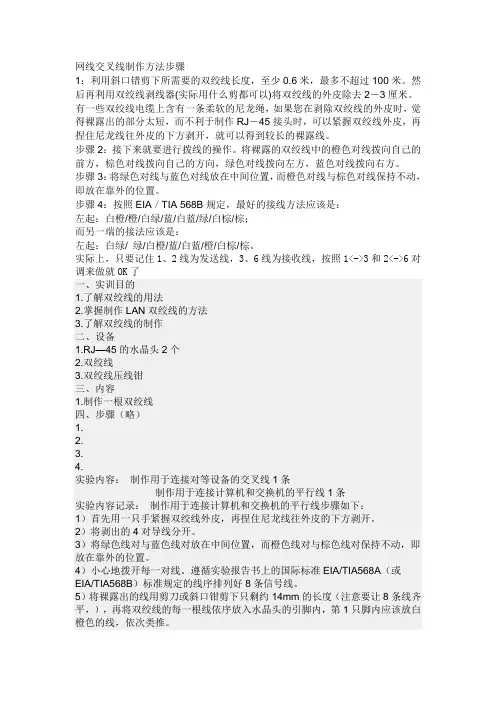

网线交叉线制作方法步骤1：利用斜口错剪下所需要的双绞线长度，至少0.6米，最多不超过100米。

然后再利用双绞线剥线器(实际用什么剪都可以)将双绞线的外皮除去2－3厘米。

有一些双绞线电缆上含有一条柔软的尼龙绳，如果您在剥除双绞线的外皮时，觉得裸露出的部分太短，而不利于制作RJ－45接头时，可以紧握双绞线外皮，再捏住尼龙线往外皮的下方剥开，就可以得到较长的裸露线。

步骤2：接下来就要进行拨线的操作。

将裸露的双绞线中的橙色对线拨向自己的前方，棕色对线拨向自己的方向，绿色对线拨向左方，蓝色对线拨向右方。

步骤3：将绿色对线与蓝色对线放在中间位置，而橙色对线与棕色对线保持不动，即放在靠外的位置。

步骤4：按照EIA／TIA 568B规定，最好的接线方法应该是：左起：白橙/橙/白绿/蓝/白蓝/绿/白棕/棕；而另一端的接法应该是：左起：白绿/ 绿/白橙/蓝/白蓝/橙/白棕/棕。

实际上，只要记住1、2线为发送线，3、6线为接收线，按照1<->3和2<->6对调来做就OK了一、实训目的1.了解双绞线的用法2.掌握制作LAN双绞线的方法3.了解双绞线的制作二、设备1.RJ—45的水晶头2个2.双绞线3.双绞线压线钳三、内容1.制作一根双绞线四、步骤（略）1.2.3.4.实验内容：制作用于连接对等设备的交叉线1条制作用于连接计算机和交换机的平行线1条实验内容记录：制作用于连接计算机和交换机的平行线步骤如下：1）首先用一只手紧握双绞线外皮，再捏住尼龙线往外皮的下方剥开。

2）将剥出的4对导线分开。

3）将绿色线对与蓝色线对放在中间位置，而橙色线对与棕色线对保持不动，即放在靠外的位置。

4）小心地拨开每一对线。

遵循实验报告书上的国际标准EIA/TIA568A（或EIA/TIA568B）标准规定的线序排列好8条信号线。

5）将裸露出的线用剪刀或斜口钳剪下只剩约14mm的长度（注意要让8条线齐平，），再将双绞线的每一根线依序放入水晶头的引脚内，第1只脚内应该放白橙色的线，依次类推。

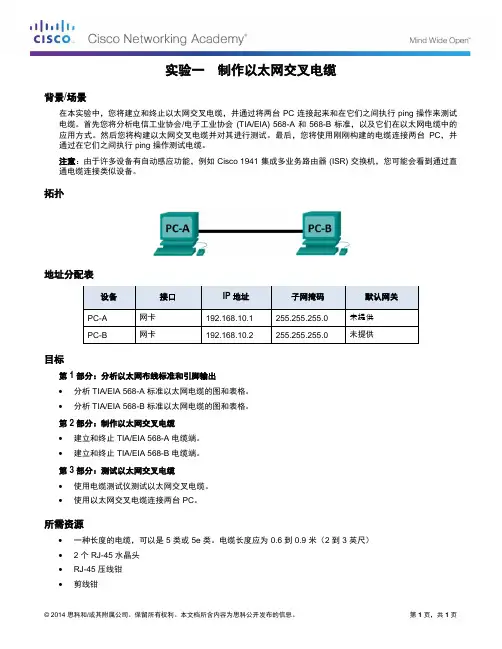

实验一制作以太网交叉电缆背景/场景在本实验中，您将建立和终止以太网交叉电缆，并通过将两台 PC 连接起来和在它们之间执行 ping 操作来测试电缆。

首先您将分析电信工业协会/电子工业协会 (TIA/EIA) 568-A 和 568-B 标准，以及它们在以太网电缆中的应用方式。

然后您将构建以太网交叉电缆并对其进行测试。

最后，您将使用刚刚构建的电缆连接两台PC，并通过在它们之间执行 ping 操作测试电缆。

注意：由于许多设备有自动感应功能，例如 Cisco 1941 集成多业务路由器 (ISR) 交换机，您可能会看到通过直通电缆连接类似设备。

拓扑地址分配表设备接口IP 地址子网掩码默认网关PC-A 网卡192.168.10.1 255.255.255.0 未提供PC-B 网卡192.168.10.2 255.255.255.0 未提供目标第 1 部分：分析以太网布线标准和引脚输出•分析 TIA/EIA 568-A 标准以太网电缆的图和表格。

•分析 TIA/EIA 568-B 标准以太网电缆的图和表格。

第 2 部分：制作以太网交叉电缆•建立和终止 TIA/EIA 568-A 电缆端。

•建立和终止 TIA/EIA 568-B 电缆端。

第 3 部分：测试以太网交叉电缆•使用电缆测试仪测试以太网交叉电缆。

•使用以太网交叉电缆连接两台 PC。

所需资源•一种长度的电缆，可以是5 类或 5e 类。

电缆长度应为 0.6 到 0.9 米（2 到 3 英尺）• 2 个 RJ-45 水晶头•RJ-45 压线钳•剪线钳•剥线钳•以太网电缆测试仪（可选）• 2 台 PC（Windows 7、Vista 或 XP）第 1 部分：分析以太网布线标准和引脚输出TIA/EIA 已经指定在 LAN 布线环境中使用非屏蔽双绞线 (UTP) 布线标准。

TIA/EIA 568-A 和 568-B 规定了 LAN 安装的商业布线标准；这些是组织中 LAN 布线最常用的标准，而且它们将决定每个引脚使用哪种颜色的导线。

成都工业学院计算机工程系《计算机网络》·实验报告实验名称实验1、制作以太网交叉电缆实验时间学生姓名班级学号指导教师批阅教师成绩一、实验目的：1、进一步了解和认识常见的网络设备及其功能2、熟悉常见的网络传输介质及其使用3、掌握双绞线的制作方法4、正确制作和识别以太网络中使用的双绞线电缆。

二、实验设备和材料：RJ-45压线钳；双绞线剥线器；RJ-45水晶头；双绞线；网线测试仪；三、实验内容：在本实验中，将建立和终止以太网交叉电缆，并通过将两台PC 连接起来和在它们之间执行ping 操作来测试电缆。

首先您将分析电信工业协会/电子工业协会(TIA/EIA) 568-A 和568-B 标准，以及它们在以太网电缆中的应用方式。

然后您将构建以太网交叉电缆并对其进行测试。

最后，您将使用刚刚构建的电缆连接两台PC，并通过在它们之间执行ping 操作测试电缆。

1、分析TIA/EIA 568-A 标准以太网电缆的图和表格。

下面的表格和图显示配色方案和引脚输出，以及适用于568-A 标准的四对导线的功能。

注意：在使用100Base-T (100 Mb/s) 的LAN 安装中，四对导线只使用了两对。

568-A 10/100/1000Base-TX 以太网引脚编号线对编号导线颜色10Base-T 信号100Base-TX 信号1000Base-T 信1 2 白色/绿色发射BI_DA+2 2 绿色发射BI_DA-3 3 白色/橙色接收BI_DB+4 1 蓝色未使用BI_DC+5 1 白色/蓝色未使用BI_DC-6 3 橙色接收BI_DB-7 4 白色/棕色未使用BI_DD+下图显示了导线颜色和引脚输出如何与568-A 标准的RJ-45 插孔匹配。

2、分析TIA/EIA 568-B 标准以太网电缆的图和表格。

下面的表格和图显示了568-B 标准的配色方案和引脚输出。

568-B 10/100/1000-BaseTX 以太网引脚编号线对编号导线颜色10Base-T 信号100Base-TX 信号1000Base-T 信1 2 白色/橙色发射BI_DA+2 2 橙色发射BI_DA-3 3 白色/绿色接收BI_DB+4 1 蓝色未使用BI_DC+5 1 白色/蓝色未使用BI_DC-6 3 绿色接收BI_DB-7 4 白色/棕色未使用BI_DD+3、制作以太网交叉电缆交叉电缆两端RJ-45 水晶头上的第 2 对和第 3 对线对是相反的（参见表中的第 1 部分，步骤2）。

可编辑修改精选全文完整版计算机网络实验报告一、实验名称：《组建简单以太网》二、实验内容1、理解传输介质、网络拓扑、交换机等概念2、掌握直通和交叉双绞线的制作三、实验步骤1、准备物料：①. 两台安装了操作系统的计算机②. 若干RJ-45连接器(水晶头)③. 若干条长度为3米左右的双绞线④. 压线钳⑤. 测线器2、制作连接线：制作双绞线1. 抽出一小段线，然后先把外皮剥除一段，长度一般为13mm~15mm；2. 将双绞线反向缠绕开；3. 依据EIA/TIA568A与EIA/TIA568B标准中的顺序排好线序；4. 依据需要制作直连或者交叉电缆；5. 用压线钳的刀口剪齐线头；6. 把线平行地从后部插入RJ-45连接器；7. 用压线钳夹紧。

交叉电缆RJ-45连接器一端遵循568A，而另一端遵循568B标准。

即两个RJ-45连接器的连线交叉连接，A连接器的1，2对应B连接器的3，6而A连接器的3，6对应B连接器的1，2。

3、测试连通性打开简易电缆测试器的电源，将网络插头分别插入主测试器和远程测试端，主测试器指示灯从1至G逐个顺序闪亮，若接线不正常，将按下述情况显示：1. 有一根网线断路时，主测试器和远程测试端标识该网线的灯都不亮（若网线少于两根线联通时，则灯都不亮）。

2. 对于交叉线缆，主测试器指示灯从1至G逐个顺序闪亮的同时，远程测试端指示灯也将按照该网线实际交叉的位置逐个闪亮；3. 网线有两根短路时，主测试器显示不变，远程测试端显示短路的两根线的灯都不亮。

4、使用双绞线实现双机通信将两台计算机通过交叉双绞线直接连接。

为计算机安装网络协议并配置网络属性。

设置A主机IP：B主机IP：子网：网关和DNS 皆为空（因为它们是同一个局域网）使用PING命令测试两台计算机之间的连通性。

在A主机上ping四、实验总结（用自己的话总结实验感受，不少于200字）通过本次实验使我加理解传输介质和网络通信的概念，掌握了直通和交叉双绞线的制作以及计算机主机IP的设置。

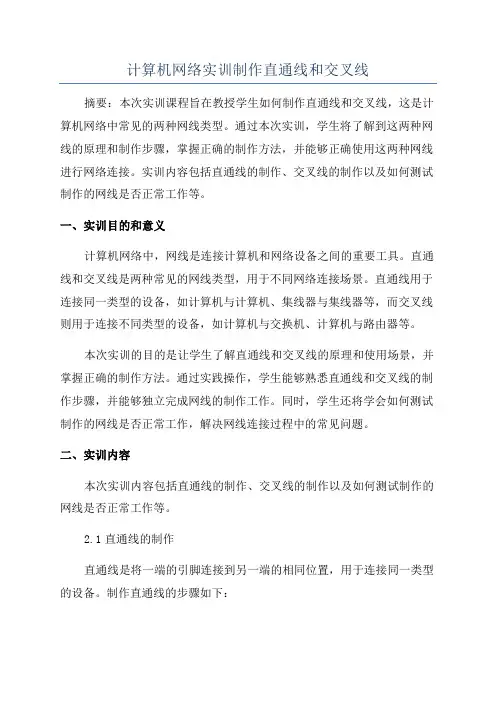

计算机网络实训制作直通线和交叉线摘要：本次实训课程旨在教授学生如何制作直通线和交叉线，这是计算机网络中常见的两种网线类型。

通过本次实训，学生将了解到这两种网线的原理和制作步骤，掌握正确的制作方法，并能够正确使用这两种网线进行网络连接。

实训内容包括直通线的制作、交叉线的制作以及如何测试制作的网线是否正常工作等。

一、实训目的和意义计算机网络中，网线是连接计算机和网络设备之间的重要工具。

直通线和交叉线是两种常见的网线类型，用于不同网络连接场景。

直通线用于连接同一类型的设备，如计算机与计算机、集线器与集线器等，而交叉线则用于连接不同类型的设备，如计算机与交换机、计算机与路由器等。

本次实训的目的是让学生了解直通线和交叉线的原理和使用场景，并掌握正确的制作方法。

通过实践操作，学生能够熟悉直通线和交叉线的制作步骤，并能够独立完成网线的制作工作。

同时，学生还将学会如何测试制作的网线是否正常工作，解决网线连接过程中的常见问题。

二、实训内容本次实训内容包括直通线的制作、交叉线的制作以及如何测试制作的网线是否正常工作等。

2.1直通线的制作直通线是将一端的引脚连接到另一端的相同位置，用于连接同一类型的设备。

制作直通线的步骤如下：步骤1：选择合适的网线和插头。

常见的网线类型有UTP和STP两种，插头有RJ-45和RJ-11两种。

根据实际需求选择合适的网线类型和插头。

步骤2：剪断需要的长度的网线，并将其中四对线束解开，保持线束的顺序不乱。

步骤3：按照标准顺序将四对线束插入RJ-45插头中，确保每对线束插入相应的位置。

注意要插入插头的末端。

步骤4：使用网线钳固定插头，并检查所有线束是否正确插入插头。

步骤5：重复以上步骤，制作另一端的直通线。

2.2交叉线的制作交叉线是将一端的引脚连接到另一端的不同位置，用于连接不同类型的设备。

制作交叉线的步骤和制作直通线的步骤类似，只是需要将两对线束互换位置。

具体步骤如下：步骤1：选择合适的网线和插头。

实用文档

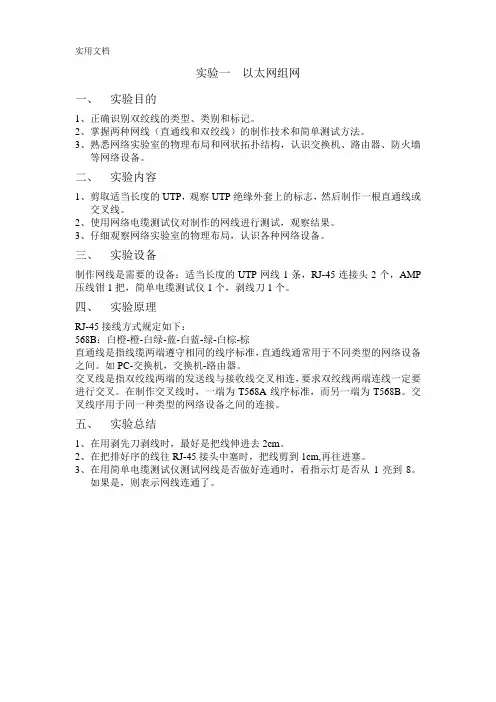

实验一以太网组网
一、实验目的
1、正确识别双绞线的类型、类别和标记。

2、掌握两种网线（直通线和双绞线）的制作技术和简单测试方法。

3、熟悉网络实验室的物理布局和网状拓扑结构，认识交换机、路由器、防火墙
等网络设备。

二、实验内容
1、剪取适当长度的UTP，观察UTP绝缘外套上的标志，然后制作一根直通线或
交叉线。

2、使用网络电缆测试仪对制作的网线进行测试，观察结果。

3、仔细观察网络实验室的物理布局，认识各种网络设备。

三、实验设备
制作网线是需要的设备：适当长度的UTP网线1条，RJ-45连接头2个，AMP 压线钳1把，简单电缆测试仪1个，剥线刀1个。

四、实验原理

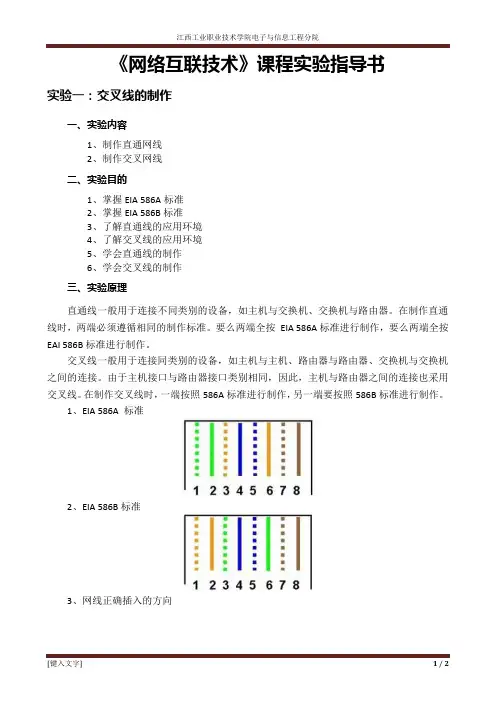

RJ-45接线方式规定如下：
568B：白橙-橙-白绿-蓝-白蓝-绿-白棕-棕
直通线是指线缆两端遵守相同的线序标准，直通线通常用于不同类型的网络设备之间。

如PC-交换机，交换机-路由器。

交叉线是指双绞线两端的发送线与接收线交叉相连，要求双绞线两端连线一定要进行交叉。

在制作交叉线时，一端为T568A线序标准，而另一端为T568B。

交叉线序用于同一种类型的网络设备之间的连接。

五、实验总结
1、在用剥先刀剥线时，最好是把线伸进去2cm。

2、在把排好序的线往RJ-45接头中塞时，把线剪到1cm,再往进塞。

3、在用简单电缆测试仪测试网线是否做好连通时，看指示灯是否从1亮到8。

如果是，则表示网线连通了。

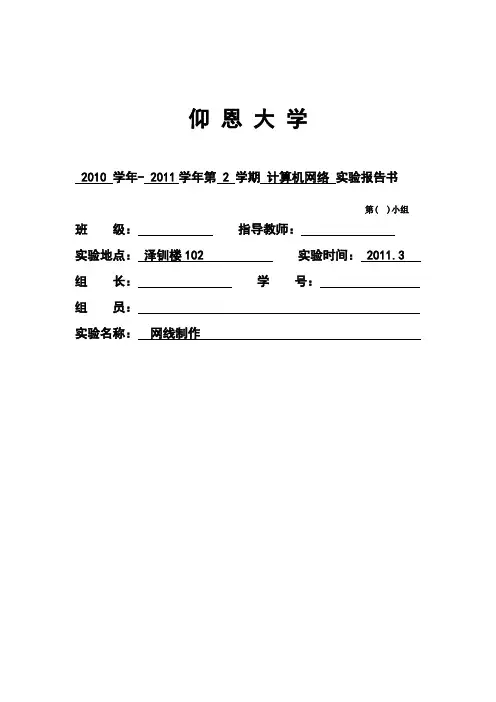

仰恩大学2010 学年- 2011学年第 2 学期计算机网络实验报告书第( )小组班级：指导教师：实验地点：泽钏楼102 实验时间： 2011.3 组长：学号：组员：实验名称：网线制作一、实验目的1、了解局域网的组网方式以及双绞线的两种制作规范；2、使学生掌握RJ－45头的制作，以及网线连通性的测试。

二、实验环境配置RJ－45头若干；双绞线若干米；RJ－45压线钳一把；测试仪一套。

三、实验原理1、双绞线（TP:Twisted Pair）a)也称双扭线，是最常见的一种传输介质。

b)两根具有绝缘保护层的铜线组成。

2、为什么两根线要扭在一块？c)当传输差分信号时，每一根导线在传输中辐射的电波会被另一根线上发出的电波抵消，因此可以程度上降低信号干扰。

3、双绞线的分类d)非屏蔽双绞线（UTP:Unshilded TP）i.距离很短时，传输率可达100Mbps~155Mbps。

e)屏蔽双绞线（STP:Shilded TP）i.铅萡包裹，减小辐射。

ii.100米内传输速率可达155Mbps。

4、UTP优缺点f)缺点：对电波干扰敏感性较大，电气性较差。

g)优点：直径小，重量轻、易弯曲、易安装、价格便宜。

4、双绞线导线色彩编码◆白蓝、蓝◆白橙、橙◆白绿、绿◆白棕、棕5、双绞线的连接方法：◆直通线缆水晶头两端都采用T568A标准或T568B标准。

◆交叉线缆一端采用T568A标准，另一端采用T568B标准◆应用场合四、实验过程（步骤）直通UTP线缆的制做交叉UTP线缆的制做网线的连通性的测试实验步骤如下：第一步：利用压线钳剪线口剪出相应长度的网线。

第二步、剥掉双绞线的灰色保护层。

将线头放入剥线专用的道口，稍微用力握紧压线钳慢慢旋转，让刀口划开双绞线的保护胶皮。

第三步，把4个线对的八条细导线逐一解开、理顺、扯直，然后按照规定的标准排列线序。

第4步利用压线钳的剪线口把理齐的线缆顶端剪整齐（1.5cm）。

第五步、把整理好的线缆插入水晶头。
